En las redes empresariales modernas, la conectividad fluida y fiable es fundamental para las operaciones diarias. El 407-BBOS es un transceptor SFP Gigabit de cobre diseñado para conectar conmutadores de alta velocidad con redes de cobre estándar. Este módulo, componente esencial en implementaciones Gigabit Ethernet, permite a los administradores de red añadir fácilmente enlaces ascendentes RJ45 de cobre a su infraestructura de hardware existente sin necesidad de reemplazar equipos costosos.
Comprender la arquitectura del 407-BBOS es fundamental para optimizar el rendimiento del centro de datos. Este módulo cumple con estrictos estándares de la industria, traduciendo señales ópticas complejas a un formato compatible con el cableado de cobre tradicional de Categoría 5e o Categoría 6. Ya sea que esté ampliando un centro de datos o actualizando conmutadores de oficina locales, comprender la función, la compatibilidad de hardware y las reglas de implementación de este SFP de cobre garantiza un entorno de red estable y de alto rendimiento.

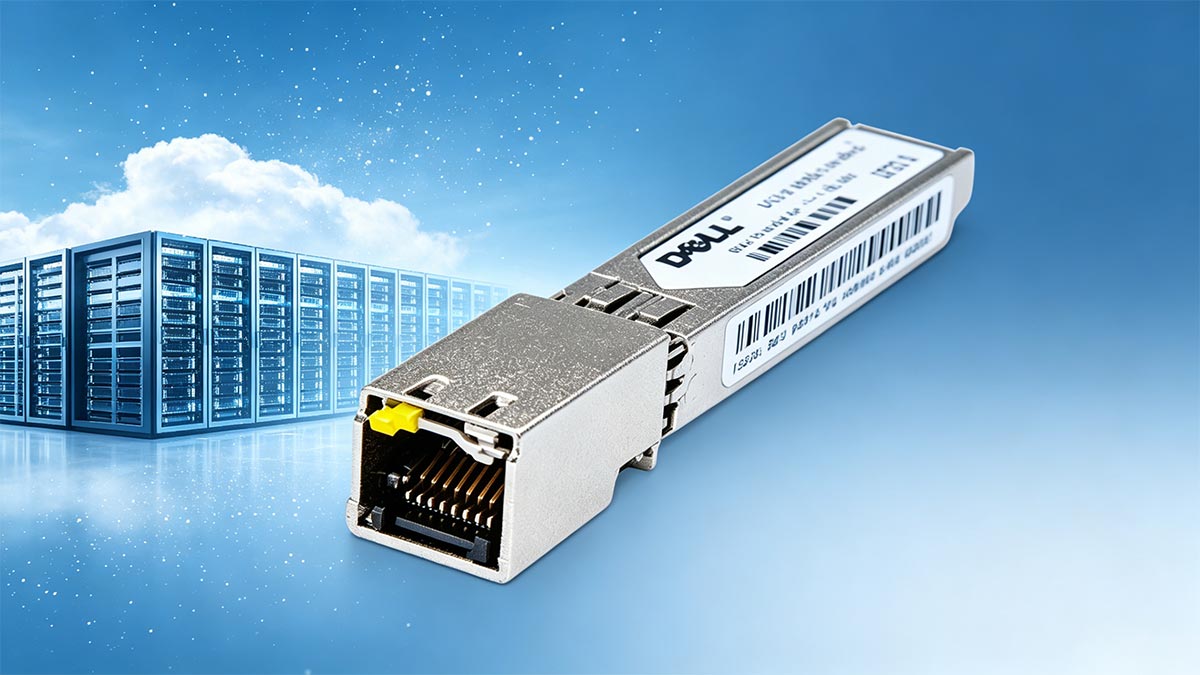

🔰 Introducción al módulo SFP de cobre Dell 407-BBOS
El 407-BBOS es un transceptor SFP de cobre especializado, diseñado para proporcionar conectividad Gigabit Ethernet fiable en las plataformas de red de Dell. Actúa como un puente fundamental, permitiendo que las ranuras SFP de fibra óptica estándar acepten cables de red de cobre tradicionales. Al integrar este módulo en su configuración, puede ampliar fácilmente su red utilizando la infraestructura de cobre existente.
Definición y función principal en las implementaciones de Dell Gigabit Ethernet
El 407-BBOS es un dispositivo de entrada/salida intercambiable en caliente que se conecta directamente al puerto SFP de un conmutador Dell. Su función principal es convertir las señales eléctricas internas del conmutador en señales Ethernet estándar que pueden transmitirse a través de cableado de cobre.
En las implementaciones de Dell Gigabit Ethernet, este módulo funciona como una herramienta de expansión muy rentable. En lugar de comprar nuevos conmutadores de cobre dedicados, los administradores de red pueden usar este transceptor para combinar conexiones de fibra y cobre en un solo panel de conmutación.
Decodificando la arquitectura del número de pieza (PN) y SKU de Dell
La designación 407-BBOS es una referencia específica de Dell (SKU) que se utiliza para identificar este modelo exacto de transceptor de cobre. Esta arquitectura única garantiza que los clientes reciban un componente auténtico programado específicamente con firmware compatible con Dell.
Al consultar el ID del producto, este indica al switch que el hardware cumple con las estrictas directrices de ingeniería de Dell. Esto evita que el sistema muestre errores de "transceptor no compatible" en la interfaz de línea de comandos, lo que garantiza un reconocimiento instantáneo y una integración sin problemas durante la configuración.
Principales casos de uso de los enlaces ascendentes RJ45 de cobre en redes modernas
Uno de los casos de uso más comunes del 407-BBOS es la conexión de conmutadores de alta velocidad a corta distancia dentro de un rack de servidores. Se utiliza ampliamente para conectar un conmutador de la parte superior del rack con servidores, sistemas de almacenamiento o firewalls cercanos que solo cuentan con puertos RJ45 estándar.
Además, estos enlaces ascendentes de cobre son ideales para conectar las salas de servidores locales con las estaciones de trabajo de las oficinas cercanas. Al utilizar la interfaz RJ45 estándar, los equipos de TI pueden aprovechar fácilmente las tomas de pared y los paneles de conexión existentes en el edificio sin necesidad de instalar cables de fibra óptica, que suelen ser frágiles.

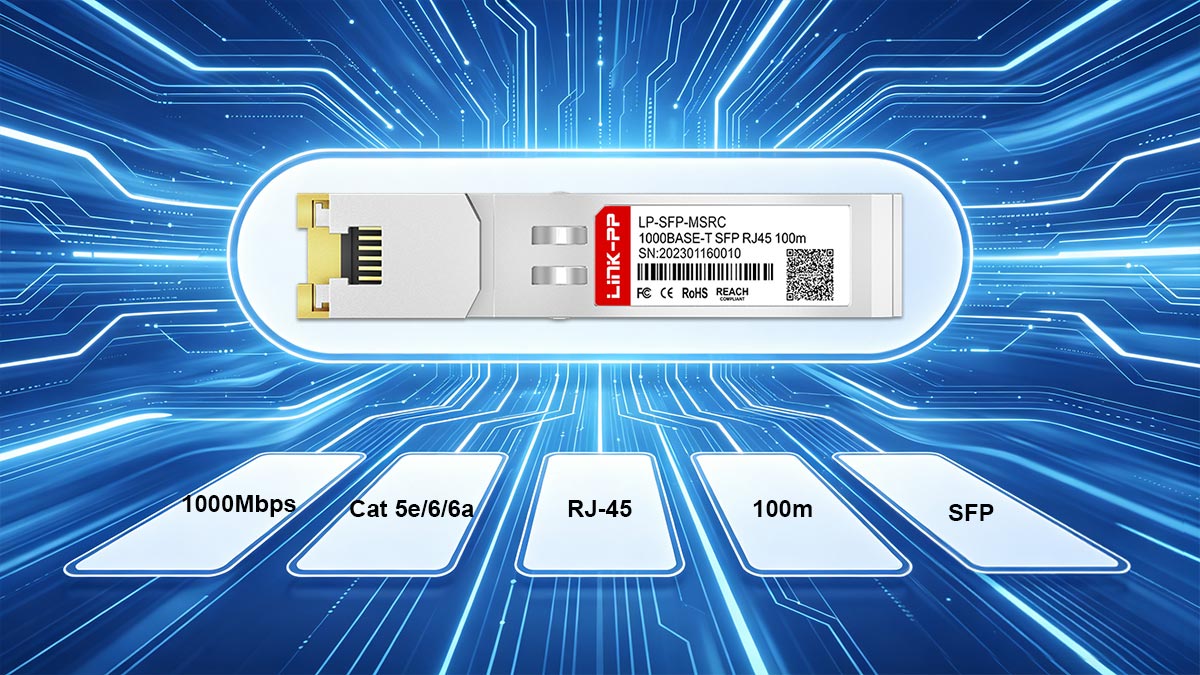

🔰 Especificaciones de hardware del módulo 407-BBOS
El módulo 407-BBOS está diseñado con estándares de hardware precisos para garantizar una alta fiabilidad y una integración perfecta en los entornos de red de Dell. Incorpora circuitos avanzados de conversión eléctrica a óptica en una carcasa metálica estandarizada y altamente compacta. Comprender estos límites físicos y eléctricos ayuda a prevenir cuellos de botella en el rendimiento y garantiza la durabilidad del hardware.
Estándares de velocidad de línea y factor de forma de 1000BASE-T
El chip 407-BBOS utiliza el estándar mecánico SFP (Small Form-factor Pluggable), ampliamente adoptado y conocido como "Mini-GBIC". Admite una velocidad de línea fija de 1000BASE-T, lo que proporciona un rendimiento de datos estable de 1 Gbps (gigabit por segundo) a través de cables de cobre tradicionales.
Este estándar específico garantiza que el transceptor se ajuste perfectamente a cualquier ranura SFP compatible en un switch Dell. La velocidad de línea fija garantiza un rendimiento estable y predecible para las conexiones de red básicas y los puertos de enlace ascendente críticos.
Interfaz física: Requisitos del conector RJ45
El panel frontal del 407-BBOS incorpora un conector hembra RJ45, estándar universal para redes Ethernet de cobre. Este conector admite cables de conexión de par trenzado estándar, con o sin blindaje, equipados con conectores macho RJ45 estándar.
Para mantener una conexión segura, la interfaz física se basa en un preciso mecanismo interno de bloqueo con clip de resorte. Esto garantiza que el cable de red quede firmemente sujeto, evitando desconexiones accidentales causadas por la tensión del cable o vibraciones físicas en la sala de servidores.
Límites de consumo de energía y disipación térmica en conmutadores de alta densidad
El funcionamiento de un transceptor SFP de cobre requiere mucha más energía que el de uno de fibra óptica, ya que debe transmitir señales eléctricas a través de un cable de cobre grueso. El 407-BBOS está optimizado para mantenerse dentro de los límites de consumo de energía eléctrica seguros y así proteger la fuente de alimentación interna del conmutador.
Debido a que estos módulos generan calor durante la conversión de datos, la gestión de la disipación térmica es fundamental, especialmente al conectar varias unidades a conmutadores de alta densidad. La carcasa metálica del módulo está diseñada para irradiar el calor hacia el exterior, lo que permite que los ventiladores de refrigeración del conmutador mantengan el dispositivo dentro de los rangos de temperatura de funcionamiento seguros.
Dimensiones mecánicas y diseño del mecanismo de expulsión
Las dimensiones mecánicas del 407-BBOS cumplen estrictamente con las normas de formato SFP estándar, lo que garantiza su fácil integración en configuraciones de puertos compactas y de alta densidad. Su diseño, con tolerancias precisas, evita que obstruya los puertos de red adyacentes o bloquee las conexiones vecinas.
Para facilitar el mantenimiento, el módulo incorpora un pestillo de expulsión mecánico integrado. Este mecanismo de palanca permite a los técnicos de red desbloquear y extraer el módulo del chasis del conmutador de forma segura, sin necesidad de herramientas especializadas, lo que agiliza y simplifica las actualizaciones.
🔰 Limitaciones de cableado y distancia para 407-BBOS
El éxito en la implementación del módulo 407-BBOS depende en gran medida de la selección del cableado de cobre adecuado y del respeto de estrictos límites de distancia. Dado que el cobre es inherentemente susceptible a la degradación de la señal a largas distancias, los administradores de red deben planificar cuidadosamente la disposición física de la red. Comprender estos límites físicos garantiza un rendimiento óptimo y evita la pérdida inesperada de paquetes en los enlaces de red.
Rendimiento de la categoría 5e (Cat5e) frente a la categoría 6 (Cat6)
Al conectar el módulo 407-BBOS a su infraestructura de red, la elección entre cables de Categoría 5e (Cat5e) y Categoría 6 (Cat6) tendrá un impacto directo en el ancho de banda de la señal. Si bien ambos tipos de cable son capaces de manejar velocidades de línea de 1 Gbps a distancias estándar, los cables Cat6 presentan trenzados internos más apretados y un aislamiento más grueso. Esta diferencia física ofrece una mayor protección contra la corrupción de datos y el ruido general de la red.
Para ayudarle a elegir el cable adecuado para su instalación, la siguiente tabla destaca las principales diferencias de rendimiento entre estos dos estándares cuando se combinan con el módulo:
| Elemento |
Categoría 5e (Cat5e) |
Categoría 6 (Cat6) |
| Compatibilidad con velocidad máxima de datos |
Hasta 1Gbps |
Hasta 10Gbps |
| Ancho de banda estándar |
100MHz |
250MHz |
| Protección contra diafonía interna |
Estándar |
Alto (a menudo incluye un separador físico) |
| Ambiente recomendado |
Conexiones básicas de oficina / trayectos cortos |
Centros de datos / racks de conmutación de alta densidad |
Limitaciones de longitud máxima de enlace (regla de distancia de 100 metros)
El 407-BBOS cumple estrictamente con la norma de distancia máxima de 100 metros (328 pies) establecida para Gigabit Ethernet sobre cobre. Este límite de distancia total incluye el cable horizontal que atraviesa las paredes, así como los cables de conexión más cortos que se utilizan para conectar el conmutador y el dispositivo final. Superar esta longitud provocará un debilitamiento significativo de la señal eléctrica, lo que conllevará desconexiones intermitentes o la pérdida total del enlace.
Para evitar caídas de rendimiento, se recomienda diseñar la red con un margen de seguridad, con un recorrido máximo de 90 metros para el cableado fijo. Esto deja un margen de seguridad de 10 metros para los cables de conexión flexibles en el rack de equipos y en el escritorio. Si necesita cubrir distancias superiores a estos 100 metros, deberá utilizar módulos transceptores de fibra óptica en lugar de módulos de cobre.
Integridad de la señal, diafonía y blindaje contra interferencias electromagnéticas
Para mantener una alta integridad de la señal, es fundamental comprender cómo la interferencia electromagnética (EMI) y la diafonía afectan a las líneas de datos de cobre. Cuando varios cables de cobre se agrupan estrechamente en las bandejas de los centros de datos, sus señales eléctricas pueden interferir entre sí, un fenómeno conocido como diafonía externa. El 407-BBOS se basa en las propiedades de cancelación interna del cableado de par trenzado para mantener una transmisión de datos limpia.
Para comprender mejor cómo los diferentes tipos de blindaje protegen la integridad de su señal del ruido externo, considere las opciones estructurales que se describen a continuación:
| Tipo de blindaje |
Código de cable |
Descripción y mejor caso de uso |
| Par trenzado sin blindaje |
U / UTP |
No requiere blindaje adicional; es flexible y rentable para entornos de oficina estándar con baja interferencia. |
| Par trenzado blindado con lámina |
F / UTP |
Un blindaje exterior de lámina metálica rodea todos los pares de cables; protege contra interferencias electromagnéticas moderadas provenientes de líneas eléctricas cercanas o rayos. |
| Par blindado y trenzado |
S / FTP |
Pares individuales envueltos en papel de aluminio con una protección exterior trenzada; ofrece la máxima protección para racks de servidores industriales o de alta densidad. |
🔰 Cumplimiento y normas industriales para 407-BBOS
El transceptor 407-BBOS está diseñado para cumplir con rigurosos estándares globales de cumplimiento e ingeniería industrial. Estas normativas garantizan que el módulo funcione de forma segura, fiable y uniforme en diferentes plataformas de hardware sin causar interferencias eléctricas. Al cumplir con estos estándares universalmente aceptados, Dell asegura que el componente ofrezca un rendimiento de red predecible, al tiempo que cumple con estrictos criterios de seguridad ambiental.
Adherencia al protocolo Ethernet Gigabit IEEE 802.3ab
El módulo 407-BBOS cumple estrictamente con el estándar IEEE 802.3ab, la definición oficial de la industria para la transmisión de Gigabit Ethernet a través de cableado de cobre. Este protocolo describe la señalización eléctrica precisa necesaria para transmitir datos de forma fiable a 1 Gbps mediante cuatro pares de cables de cobre trenzados. Gracias a este estándar universal, el módulo garantiza una comunicación fluida con cualquier tarjeta de interfaz de red, conmutador o enrutador compatible con IEEE.
Además, este cumplimiento del protocolo rige la función de autonegociación, lo que permite que el módulo establezca una conexión estable con dispositivos heredados más antiguos. Garantiza que los modos dúplex y las velocidades de los puertos se sincronicen con precisión entre el switch Dell y el equipo conectado. Este nivel de cumplimiento del protocolo elimina los errores de transmisión, reduce la tasa de pérdida de paquetes a prácticamente cero y mantiene una alta disponibilidad de la red.
Cumplimiento eléctrico del acuerdo multi-proveedor de SFP
Para garantizar la consistencia física y eléctrica, el 407-BBOS está diseñado en estricto cumplimiento con el Acuerdo Multisuministrador (MSA) de SFP. El MSA es un acuerdo sectorial entre fabricantes competidores para establecer dimensiones, asignación de pines e interfaces eléctricas estandarizadas para los transceptores. Gracias a que cumple con estas directrices, este módulo se adapta perfectamente a las ranuras SFP estándar y se comunica de forma fiable con la placa base del conmutador host.
El cumplimiento eléctrico según la MSA también protege el conmutador de posibles daños en el hardware. Garantiza que el transceptor funcione dentro de límites de voltaje específicos y evita sobretensiones peligrosas a través de los delicados pines del puerto durante la inserción. Esta estandarización brinda tranquilidad a los administradores de red, quienes saben que el módulo se ajustará de forma segura y funcionará sin riesgo de dañar el costoso chasis del conmutador.
Certificaciones medioambientales (RoHS, FCC, CE)
El módulo 407-BBOS cuenta con la certificación completa de los principales marcos regulatorios internacionales, incluyendo las directrices RoHS, FCC y CE. La certificación RoHS (Restricción de Sustancias Peligrosas) garantiza que los componentes electrónicos del módulo se fabrican sin niveles peligrosos de plomo, cadmio o mercurio. Esto asegura que el hardware sea seguro para su uso prolongado en redes y que cumpla con las prácticas modernas de eliminación y reciclaje respetuosas con el medio ambiente.
Además, las certificaciones FCC y CE indican que el transceptor cumple con los límites estrictos de interferencia electromagnética (EMI). Estas certificaciones demuestran que el módulo no emite radiofrecuencias dañinas que puedan interferir con el hardware de los servidores o los equipos inalámbricos de oficina cercanos. Asimismo, confirman que la unidad posee una inmunidad eléctrica adecuada, lo que le permite funcionar de forma fiable incluso en entornos con mucho ruido eléctrico.

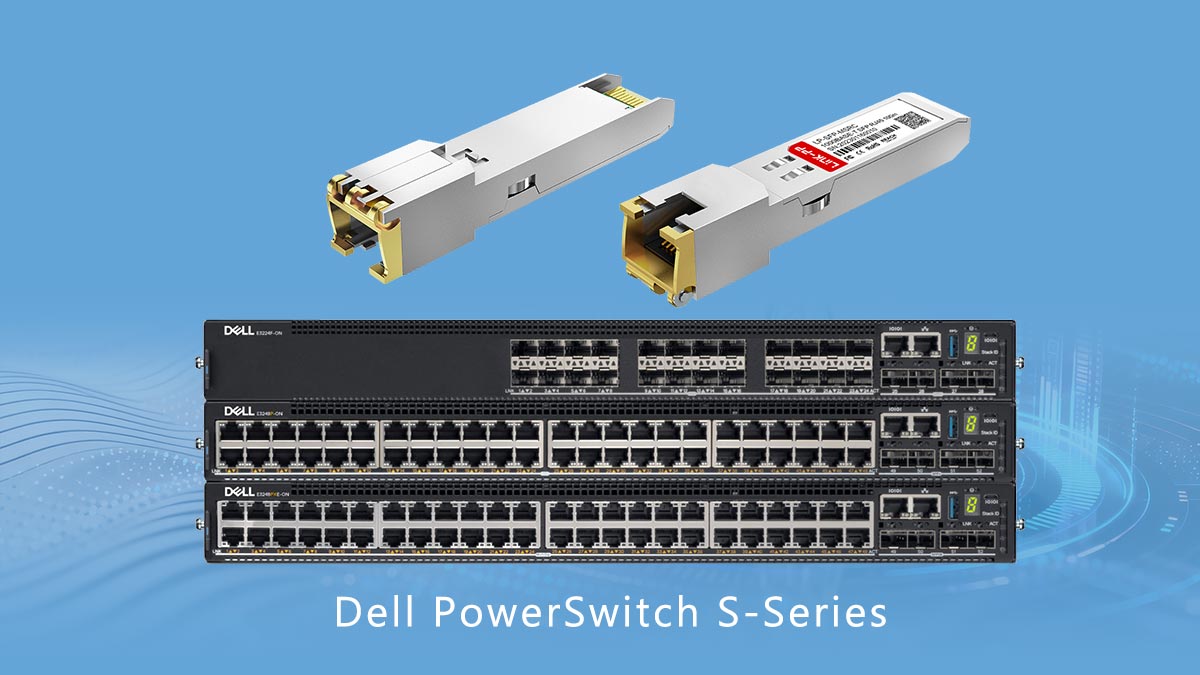

🔰 Matriz de compatibilidad de hardware para 407-BBOS
El transceptor 407-BBOS cuenta con un perfil de compatibilidad de hardware integral diseñado para integrarse sin problemas en varias generaciones de equipos de red Dell. Gracias a su código EEPROM validado por Dell, los conmutadores host lo identifican instantáneamente como un componente nativo y confiable. Esta amplia compatibilidad garantiza un rendimiento fiable, tanto si se implementa en las plataformas de centros de datos más recientes como si se mantiene en sistemas empresariales heredados.
Plataformas Dell PowerSwitch de las series S y N compatibles
El módulo 407-BBOS está totalmente optimizado para las principales plataformas empresariales de Dell, incluidas las series PowerSwitch S de alto rendimiento y la serie N, orientada a entornos de campus. En los switches para centros de datos de la serie S, este transceptor se utiliza habitualmente para proporcionar puertos de gestión o de enlace ascendente de cobre fiables de 1 Gbps junto con una infraestructura de fibra óptica de mayor velocidad. Se integra perfectamente en estas densas arquitecturas de hardware sin necesidad de modificaciones externas ni anulaciones de puertos personalizadas.
Para los switches de la serie N, que se implementan frecuentemente en las capas de distribución y acceso, el módulo ofrece una forma sencilla de ampliar las conexiones de cobre RJ45 estándar. Permite a los equipos de red conectar fácilmente equipos de oficina estándar, cámaras de seguridad o puntos de acceso inalámbricos locales directamente a las ranuras SFP disponibles del switch. El módulo mantiene la estabilidad nativa en estas plataformas, proporcionando el rendimiento exacto necesario para las operaciones comerciales diarias.
Interoperabilidad de conmutadores Dell PowerConnect y Force10 heredados
Además de la compatibilidad con los equipos actuales, el 407-BBOS mantiene una excelente retrocompatibilidad con los modelos antiguos de conmutadores Dell PowerConnect y Force10. Al insertarse en estos sistemas antiguos, el controlador integrado del módulo adapta automáticamente sus señales eléctricas para que coincidan con las especificaciones internas del hardware heredado. Esta interoperabilidad confiable permite a las organizaciones extender la vida útil de su hardware antiguo sin necesidad de adquirir equipos completamente nuevos.
Debido a que los sistemas Force10 y PowerConnect utilizan un microcódigo de hardware exclusivo, el uso de transceptores genéricos de terceros suele provocar molestas advertencias de compatibilidad o bloqueos de puertos. El 407-BBOS soluciona estos problemas por completo, ya que su código de firma integrado es reconocido por los motores de firmware antiguos. Esto garantiza una conexión estable con arquitecturas antiguas, evitando caídas de enlace inesperadas y permitiendo un flujo de datos fluido entre los racks de distribución antiguos y los núcleos de red modernos.
Requisitos de firmware del sistema operativo Dell OS9 y OS10
El firmware del sistema operativo desempeña un papel fundamental en la interacción entre el switch host y el módulo de cobre 407-BBOS. En los switches modernos que ejecutan Dell SmartFabric OS10, el sistema operativo lee la memoria interna del transceptor inmediatamente después de su inserción para configurar automáticamente los ajustes óptimos de potencia y velocidad. Esta funcionalidad plug-and-play garantiza que el sistema OS10 registre el puerto sin necesidad de intervención manual por parte del administrador de red.
De igual forma, los switches que ejecutan el firmware Dell OS9 heredado son totalmente compatibles con este módulo, siempre que el sistema esté actualizado a una versión estable del firmware. Siempre es recomendable verificar que la versión de su sistema operativo incluya los archivos de definición de hardware más recientes para garantizar que los registros del sistema informen correctamente. Mantener actualizados los sistemas operativos de sus switches garantiza que los parches de seguridad, las configuraciones de administración de energía y la telemetría a nivel de puerto funcionen a la perfección con el transceptor.
Verificación de la configuración de puertos y la asignación de ranuras en hardware Dell
Una vez insertado el módulo 407-BBOS en un switch Dell, verificar su estado de conexión mediante la interfaz de línea de comandos (CLI) es un proceso sencillo. Los administradores del sistema pueden ejecutar comandos de diagnóstico estándar, como `show interfaces transceiver`, para consultar los datos de fabricación y el estado operativo del módulo. El switch debería mostrar claramente el número de pieza como verificado, lo que confirma que el hardware ha superado las comprobaciones de validación iniciales.
Además, verificar la asignación de ranuras físicas garantiza que el switch gestione correctamente los puertos compartidos o combinados. En algunos modelos de Dell, una ranura SFP puede compartir su ruta de datos interna con un puerto RJ45 integrado adyacente, lo que significa que solo uno puede estar activo a la vez. Verificar el estado de la interfaz en la CLI permite confirmar que el switch ha asignado correctamente los carriles de datos a la ranura SFP recién ocupada, asegurando así el enrutamiento correcto del tráfico.
🔰 Límites de diagnóstico: Por qué 407-BBOS no admite DOM
Al gestionar la infraestructura de red, comprender las capacidades de diagnóstico y las limitaciones del hardware es fundamental para una resolución de problemas eficaz. El módulo SFP de cobre 407-BBOS funciona de manera diferente a sus homólogos de fibra óptica, ya que no admite la monitorización óptica digital (DOM). Comprender la razón de esta ausencia y saber cómo adaptar las estrategias de monitorización garantiza una excelente visibilidad de la red y un correcto funcionamiento de los enlaces.
Diferencias técnicas entre el diagnóstico SFP de fibra óptica y de cobre
Las principales diferencias entre los diagnósticos SFP de fibra óptica y cobre radican exclusivamente en el medio utilizado para transmitir datos y los componentes internos necesarios para procesarlos. Los transceptores de fibra óptica se basan en láseres ópticos y fotodetectores, que generan parámetros físicos específicos que pueden medirse fácilmente con sensores internos. Por otro lado, los transceptores de cobre, como el 407-BBOS, se basan únicamente en la señalización eléctrica y en chipsets integrados para procesar los datos, lo que crea un panorama de diagnóstico completamente diferente.
Debido a que las tecnologías subyacentes son tan distintas, los microcontroladores internos supervisan variables completamente diferentes:
- Mecanismos de diagnóstico de fibra: Estos módulos incorporan circuitos internos especializados diseñados para medir la corriente de polarización del láser, la potencia óptica transmitida y la potencia óptica recibida. Estas métricas ópticas proporcionan información directa sobre el estado físico de la fibra y del propio láser.
- Mecanismos de diagnóstico de cobre: Los módulos de cobre utilizan un chip de capa física (PHY) para gestionar los voltajes eléctricos, la cancelación de eco y la ecualización de línea. En lugar de medir los niveles de luz física, el diagnóstico se centra en el procesamiento de la señal eléctrica, los estados de sincronización del enlace y las amplitudes de pulso.
La ausencia de monitorización óptica digital en medios de cobre
La ausencia de monitorización óptica digital (DOM) en el 407-BBOS es una característica de diseño deliberada, no un defecto de fabricación. La DOM se define técnicamente como una función de informe en tiempo real de parámetros ópticos, lo que significa que requiere una fuente de luz para funcionar. Dado que un módulo de cobre transmite datos mediante corrientes eléctricas a través de cables de cobre de par trenzado, simplemente no hay elementos ópticos, láseres ni ondas de luz que monitorizar.
En consecuencia, intentar ejecutar comandos DOM en un puerto de conmutador con un módulo 407-BBOS provocará que aparezcan campos en blanco o mensajes de error en la interfaz de línea de comandos. El módulo carece de los sensores de fotodiodo internos que informan sobre la atenuación de la luz o la degradación del láser. Por lo tanto, los administradores de red deben aceptar que la telemetría óptica de capa física no está disponible cuando se utiliza hardware SFP basado en cobre.
Cómo monitorizar la calidad del enlace y la integridad de la señal sin telemetría DOM.
Incluso sin acceso a la telemetría DOM, los administradores de red pueden supervisar eficazmente la calidad del enlace y la integridad de la señal en el switch 407-BBOS mediante el análisis de puntos de datos alternativos. Los sistemas operativos de los switches Dell proporcionan estadísticas robustas a nivel de puerto que permiten monitorizar el estado lógico de la conexión. Al centrar la atención en la telemetría de la capa de enlace de datos, en lugar de en el diagnóstico del medio físico, se pueden detectar fácilmente los problemas de rendimiento antes de que provoquen interrupciones del servicio.
Para mantener una visibilidad completa de sus enlaces de cobre sin DOM, debe supervisar periódicamente las siguientes métricas basadas en software a través de la CLI del switch o las herramientas SNMP:
- Contadores de errores Ethernet: Compruebe periódicamente el puerto para detectar errores de comprobación de redundancia cíclica (CRC), errores de alineación y conexiones incompletas. Un número creciente de errores CRC es un claro indicio de una mala integridad de la señal, un cableado deficiente o una interferencia electromagnética externa excesiva.
- Colisiones y pérdidas de tramas: Supervise los contadores de pérdidas de entrada y salida junto con las estadísticas de colisiones. Las pérdidas frecuentes suelen indicar desajustes de dúplex o una congestión grave en el enlace, lo que le permite ajustar las configuraciones de los puertos según sea necesario.
- Estadísticas de fluctuación de enlace: Permiten realizar un seguimiento de la frecuencia con la que el puerto pierde y restablece su conexión física. Las fluctuaciones frecuentes del enlace en un puerto de cobre indican un conector RJ45 suelto, un cable de conexión dañado o un problema con el proceso de negociación automática en el dispositivo remoto.
🔰 Instalación y configuración de 407-BBOS en switches Dell
La instalación y configuración del módulo 407-BBOS en los switches Dell requiere seguir procedimientos estandarizados para garantizar la activación inmediata del enlace y la seguridad del hardware. Si bien el módulo ofrece la comodidad de la función plug-and-play, un manejo mecánico adecuado previene daños físicos en los puertos. Además, la implementación de comandos de configuración específicos en el sistema operativo Dell garantiza una sincronización óptima de los datos con los dispositivos de red conectados.
Buenas prácticas para el intercambio en caliente e inserción paso a paso
El módulo 407-BBOS es totalmente intercambiable en caliente, lo que significa que puede instalarse o extraerse sin apagar el switch principal. Antes de insertarlo, asegúrese de que el mecanismo de expulsión del módulo esté cerrado y alineado correctamente con el puerto. Deslice el transceptor suavemente en la ranura SFP abierta hasta que sienta un clic firme, lo que confirma que los pines eléctricos internos se han acoplado correctamente.
Al extraer el módulo, desconecte siempre primero el cable de red RJ45 para evitar forzar la ranura del conmutador. Baje la palanca de expulsión integrada para desbloquear el mecanismo de cierre interno del chasis. Sujete firmemente el cuerpo del módulo y extráigalo en línea recta de la ranura, evitando cualquier movimiento de torsión que pueda rayar o doblar los delicados rieles guía internos.
Comandos de la interfaz de línea de comandos (CLI) para la activación de puertos y la verificación de hardware.
Una vez instalado físicamente el transceptor, acceda a la interfaz de línea de comandos (CLI) del switch Dell para verificar que el sistema operativo reconozca el hardware. Ingrese al modo EXEC privilegiado y ejecute el comando show interfaces transceiver para comprobar el estado del puerto. La salida debería mostrar el tipo de módulo como SFP de cobre y confirmar que los datos de la EEPROM coinciden con los requisitos del firmware de Dell.
Si el puerto no activa el enlace automáticamente, es posible que deba habilitar la interfaz manualmente mediante comandos de configuración básicos. Navegue hasta el modo de configuración de la interfaz del puerto específico y ejecute el comando `no shutdown` para activar la ranura. A continuación, puede ejecutar el comando `show interface status` para verificar que el estado de la línea sea "up" y que los datos fluyan con normalidad.
Configuración de velocidades de interfaz, autonegociación y modos dúplex
El módulo 407-BBOS está diseñado para admitir la autonegociación de 10/100/1000 Mbps, lo que le permite determinar automáticamente la velocidad y la configuración dúplex óptimas al conectarse a otro dispositivo. De forma predeterminada, los puertos de los switches Dell tienen la autonegociación habilitada, lo que permite que el transceptor negocie automáticamente con el equipo conectado. Esta funcionalidad plug-and-play garantiza la compatibilidad inmediata con la mayoría de los dispositivos de red modernos.
Sin embargo, si el dispositivo de conexión no admite la negociación automática o está bloqueado a una configuración específica, puede producirse una discrepancia en la velocidad o el modo dúplex, lo que provoca un rendimiento deficiente o la pérdida de paquetes. En estos casos, debe utilizar la interfaz de línea de comandos (CLI) de Dell para acceder al modo de configuración de la interfaz y establecer manualmente los parámetros del puerto.
Para enlaces de 10/100 Mbps, configure la misma velocidad y modo dúplex en ambos extremos. Para 1000BASE-T, mantenga la negociación automática habilitada; configurar 1000/full puede interrumpir el enlace. En su lugar, restrinja la negociación a 1000/full o utilice 100 Mbps como alternativa.
Guía para el cableado estructurado y el enrutamiento de paneles de conexión
Las prácticas adecuadas de cableado estructurado son vitales para proteger la integridad física del 407-BBOS y mantener un rendimiento óptimo. Al tender los cables de conexión de cobre lejos del panel frontal del switch, evite curvas pronunciadas que superen el radio de curvatura del cable. Utilice paneles de gestión de cables horizontales y cierres de velcro para agrupar los cables de forma ordenada, evitando que el peso excesivo ejerza presión sobre el cuerpo del módulo SFP.
Además, asegúrese de que todos los cables de cobre se dirijan correctamente desde el switch a los paneles de conexión designados, en lugar de ir directamente a los puntos finales de larga distancia. Terminar los cables de infraestructura en un panel de conexión crea un punto de conexión fijo y fiable que protege los puertos del switch del desgaste diario. Esta disposición estructurada minimiza el desorden de cables en racks de alta densidad, optimiza el flujo de aire de refrigeración y simplifica las tareas de mantenimiento futuras.
🔰 Consideraciones finales sobre la adquisición y el despliegue del módulo 407-BBOS
Implementar el módulo SFP de cobre 407-BBOS es una excelente estrategia, rentable y eficaz, para ampliar la utilidad de sus switches Dell existentes. Al respetar su límite de distancia física de 100 metros y utilizar prácticas de cableado estructurado adecuadas, puede establecer un enlace de red altamente confiable sin el elevado costo de la fibra óptica. Su perfecta integración con las arquitecturas Dell PowerSwitch, PowerConnect y Force10 lo convierte en un recurso versátil para cualquier centro de datos o entorno empresarial moderno.
Cuando se trata de abastecimiento, elegir transceptores totalmente compatibles y de alta calidad es fundamental para evitar bloqueos de hardware y mantener la integridad de la señal. Si busca componentes de red de primera calidad que garanticen la compatibilidad con los sistemas Dell, no dude en explorar sus opciones y comprar alternativas de alto rendimiento en LINK-PP Tienda OficialInvertir en hardware validado garantiza una instalación sencilla y sin complicaciones, así como una estabilidad a largo plazo para toda su infraestructura de red.
