Guía de emparejamiento ascendente del SFP 1000BASE-BX10-U

En las redes de fibra óptica modernas, maximizar la eficiencia del cableado es fundamental. El transceptor SFP 1000BASE-BX10-U representa un pilar fundamental en este sentido, ya que utiliza tecnología bidireccional (BiDi) para permitir la transmisión de Gigabit Ethernet a través de una sola fibra monomodo. A diferencia de los transceptores ópticos de doble fibra, que requieren fibras separadas para la transmisión y la recepción, la variante "U" ascendente se basa en una arquitectura maestro-esclavo para optimizar la infraestructura. Sin embargo, el despliegue exitoso de estos componentes exige un estricto cumplimiento de la mecánica de emparejamiento y la simetría de longitud de onda.

Para establecer un enlace óptico funcional, un módulo 1000BASE-BX10-U no puede operar de forma aislada ni conectarse a una unidad idéntica en la red ascendente. Depende por completo de una correspondencia espectral precisa, transmitiendo a 1310 nm y recibiendo a 1490 nm, lo que exige una interconexión directa con su contraparte en la red descendente. Este artículo detalla la física fundamental, la lógica de asignación de longitud de onda y los pasos precisos de resolución de problemas necesarios para emparejar y optimizar sin problemas su infraestructura de red BiDi ascendente.

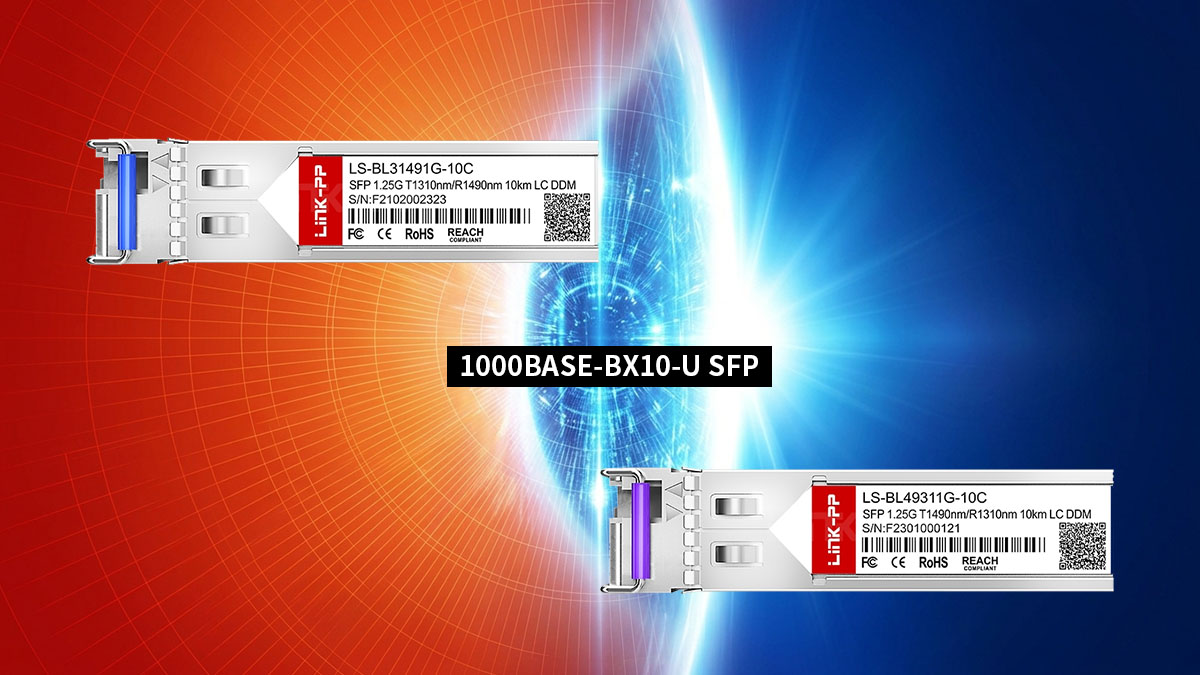

📘 Mecanismos de emparejamiento principales del SFP 1000BASE-BX10-U

Establecer una conexión estable con un módulo SFP 1000BASE-BX10-U depende de un conjunto preciso de reglas físicas y operativas. A diferencia de los transceptores tradicionales, este módulo está diseñado para operar dentro de un ecosistema de emparejamiento estrictamente coordinado a través de una sola fibra óptica. Comprender estos mecanismos fundamentales es el primer paso para prevenir errores de implementación y garantizar una transmisión de datos sin interrupciones.

Definición fundamental de un módulo BiDi ascendente

El 1000BASE-BX10-U es un transceptor SFP bidireccional (BiDi) diseñado para comunicaciones ascendentes. La letra "U" en su nomenclatura lo designa explícitamente como la unidad ascendente, que normalmente se ubica en la central telefónica o en el conmutador central de la red.

Este módulo está diseñado específicamente para agregar tráfico desde el borde de la red. Sirve como punto de anclaje principal de un circuito óptico de un solo hilo, iniciando la alineación de frecuencia específica necesaria para el flujo de datos bidireccional.

Principios de señalización bidireccional de cadena simple

Las redes ópticas tradicionales utilizan dos fibras ópticas independientes para gestionar el tráfico: una se dedica a la transmisión (TX) y la otra a la recepción (RX). La tecnología BiDi modifica esta dinámica al permitir que tanto la transmisión como la recepción se produzcan simultáneamente a través de una única fibra monomodo.

Para evitar que estas dos rutas de datos colisionen, el sistema utiliza dos longitudes de onda de luz distintas que viajan en direcciones opuestas. Este método duplica eficazmente la capacidad de la infraestructura de fibra existente al eliminar la necesidad de un segundo parche de fibra física.

¿Por qué una unidad 1000BASE-BX10-U no puede establecer un enlace con otra unidad ascendente?

Un error común en la instalación es intentar conectar un 1000BASE-BX10-U directamente a otro 1000BASE-BX10-U. Dado que cada módulo ascendente transmite a una longitud de onda fija de 1310 nm y escucha a 1490 nm, dos unidades idénticas terminarían transmitiendo en la misma frecuencia y escuchando en la otra.

Como resultado, ambos transceptores transmitirían luz indiscriminadamente hacia trayectorias donde el receptor opuesto no está escuchando. Sin un intercambio de frecuencia complementaria en el otro extremo, el enlace óptico permanecerá completamente interrumpido.

Comprender la jerarquía maestro-esclavo en redes BiDi

Las redes BiDi operan con una estricta jerarquía estructural maestro-esclavo para garantizar el orden en la fibra óptica compartida. En esta topología, el módulo ascendente 1000BASE-BX10-U funciona como dispositivo maestro, dictando la estructura básica de temporización y frecuencia del circuito.

La unidad descendente actúa como dispositivo esclavo, sincronizando la señal de reloj y respetando el perfil de longitud de onda recíproco. Esta jerarquía predefinida elimina los conflictos de señalización y garantiza un flujo de datos fluido, sin colisiones de paquetes ni problemas de sincronización.

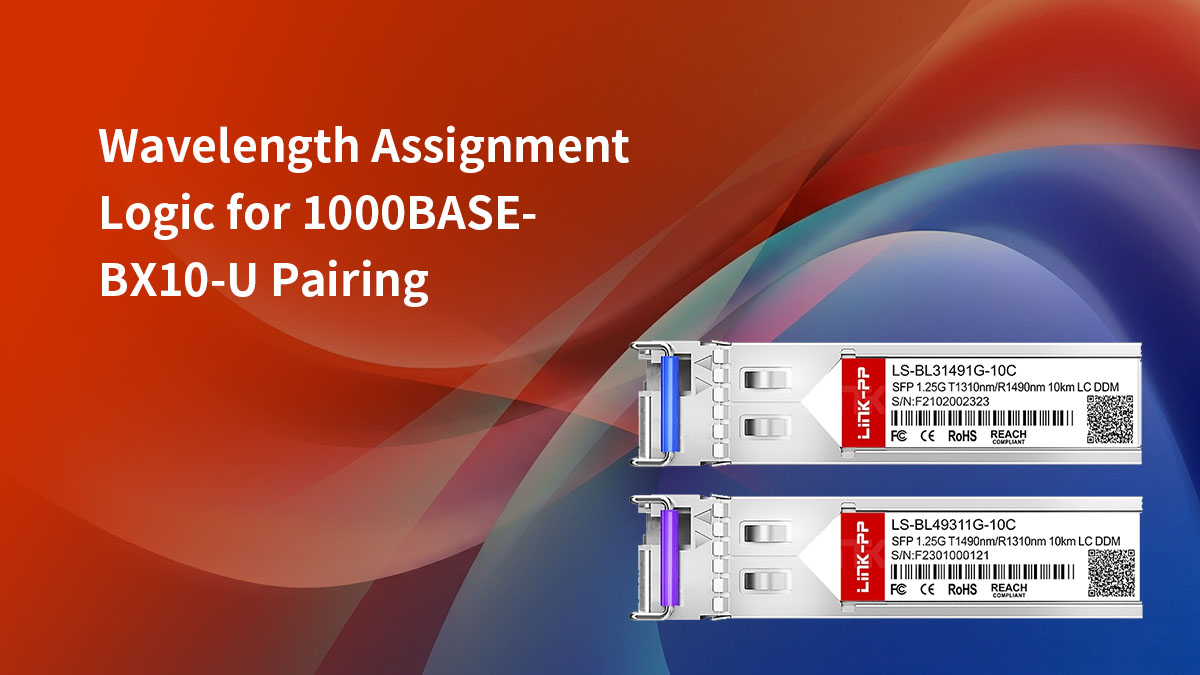

📘 Lógica de asignación de longitud de onda para el emparejamiento 1000BASE-BX10-U

El correcto funcionamiento de un enlace 1000BASE-BX10-U depende por completo de la coordinación estructurada de longitudes de onda a través de una única fibra óptica. Al dividir el espectro óptico en canales distintos para la transmisión y la recepción, el sistema garantiza que los flujos de datos que circulan en direcciones opuestas nunca interfieran entre sí. Lograr este aislamiento absoluto requiere una combinación precisa de asignaciones de longitud de onda predefinidas y tecnologías de filtrado óptico interno.

El estándar de transmisión (TX) de 1310 nm y recepción (RX) de 1490 nm

El transceptor 1000BASE-BX10-U está diseñado para cumplir con un estricto estándar industrial en cuanto a la asignación de longitud de onda ascendente. Utiliza un láser de 1310 nm para transmitir datos salientes desde la central o el conmutador de red principal hacia el campo. Por otro lado, su receptor interno está calibrado específicamente para detectar señales ópticas entrantes a una longitud de onda de 1490 nm.

Esta división de longitud de onda específica está optimizada para la infraestructura de fibra monomodo estándar en distancias cortas y medias. Operar a estas frecuencias permite que las señales ópticas viajen de manera eficiente, minimizando la degradación de la señal en distancias de hasta 10 km.

Adaptación del espectro óptico a los componentes posteriores

Para que un módulo ascendente funcione, debe emparejarse con un dispositivo que reproduzca sus mismas propiedades espectrales en el extremo opuesto de la fibra. Mientras la unidad ascendente envía datos a 1310 nm, el dispositivo remoto debe estar escuchando activamente a esa misma frecuencia. Al mismo tiempo, el dispositivo remoto debe enviar sus datos salientes a 1490 nm para coincidir con el receptor de la unidad ascendente.

Esta perfecta superposición crea un circuito óptico entrelazado donde el pico de transmisión de un módulo se alinea con la ventana de recepción del otro. Sin esta coincidencia espectral exacta, la luz enviada desde el módulo anterior simplemente sería ignorada o bloqueada por el receptor remoto.

Cómo los filtros WDM internos separan las rutas de transmisión y recepción

Dentro de la carcasa compacta de cada 1000BASE-BX10-U se encuentra un componente especializado conocido como filtro de multiplexación por división de longitud de onda (WDM). Este filtro óptico pasivo microscópico actúa como un controlador de tráfico altamente especializado para las ondas de luz entrantes y salientes. Permite que la luz láser saliente de 1310 nm salga por la fibra óptica, al tiempo que redirige la luz entrante de 1490 nm hacia el fotodiodo receptor.

Gracias a este filtro interno tipo prisma, el transceptor puede gestionar sin problemas dos trayectorias ópticas independientes dentro de un único conector de puerto físico. Este componente interno elimina la necesidad de hardware de multiplexación externo, lo que permite una implementación física limpia y eficiente.

Aislamiento espectral y prevención de la diafonía en el extremo cercano (NEXT)

Mantener un alto aislamiento espectral es fundamental, ya que el láser de salida se encuentra físicamente cerca del receptor de entrada, altamente sensible, dentro del SFP. Si la luz de salida de 1310 nm se filtra hacia la ruta del receptor local, genera una diafonía cercana (NEXT) severa que obstruye el módulo. El filtro WDM interno evita esto al proporcionar un profundo aislamiento óptico entre los dos canales internos.

Este robusto aislamiento garantiza que la potente señal de transmisión local no enmascare la señal débil y atenuada que llega desde kilómetros de distancia. Un aislamiento espectral adecuado garantiza una comunicación clara y sin errores, incluso cuando el láser funciona a su máxima potencia.

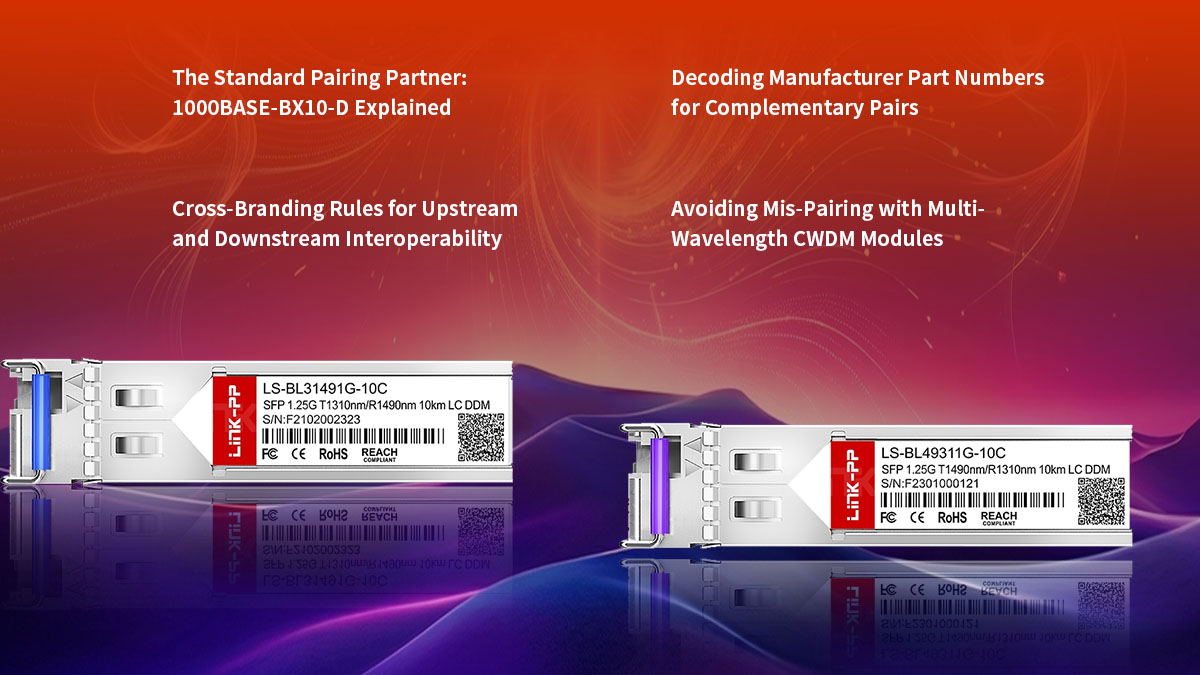

📘 Identificación del componente descendente correcto para 1000BASE-BX10-U

Para implementar un módulo SFP 1000BASE-BX10-U, es necesario seleccionar el hardware complementario adecuado en el otro extremo del enlace óptico. Dado que la tecnología BiDi se basa en una simetría óptica precisa, el uso de un módulo incompatible provocará un fallo total del enlace. El éxito de la implementación depende por completo del dominio de los estándares del sector, las convenciones de nomenclatura y las reglas de compatibilidad entre marcas para identificar con exactitud el módulo correspondiente al transceptor.

El socio de emparejamiento estándar: Explicación del 1000BASE-BX10-D

El transceptor SFP 1000BASE-BX10-D es el estándar oficial de la industria para emparejar el 1000BASE-BX10-U. El sufijo "D" significa explícitamente "Downstream" (descendente), lo que indica su función en el terminal remoto o cliente de la red. Funciona como una unidad ascendente, desplazando su espectro óptico interno para transmitir y recibir en canales recíprocos.

Para visualizar cómo interactúan estos dos componentes a través de una sola hebra de fibra, la siguiente tabla detalla sus especificaciones complementarias:

Decodificación de los números de pieza del fabricante para pares complementarios

La mayoría de los fabricantes de equipos de red utilizan un etiquetado explícito y convenciones de sufijos para ayudar a los ingenieros a identificar los componentes ópticos compatibles. Es frecuente encontrar números de pieza con las sustituciones -U y -D, o bien, la especificación de doble longitud de onda se muestra claramente en la etiqueta del módulo.

Una auditoría minuciosa de estos códigos de identificación durante la fase de preparación evita retrasos frustrantes en la implementación. Garantizar que los kits de campo contengan una distribución equitativa de componentes ópticos de entrada y salida compatibles es fundamental para una implementación exitosa.

Reglas de marca cruzada para la interoperabilidad ascendente y descendente

La interoperabilidad entre múltiples proveedores es totalmente compatible con el estándar óptico 1000BASE-BX10, lo que significa que puede combinar diferentes marcas de transceptores en un mismo enlace. Por ejemplo, un módulo 1000BASE-BX10-U conectado a un switch Cisco en el núcleo puede establecer un enlace sin problemas con un módulo 1000BASE-BX10-D conectado a un switch HP en la ubicación remota. La señal óptica que viaja a través de la fibra está estandarizada, por lo que los transceptores se comunicarán sin problemas independientemente de quién los haya fabricado.

La clave para las configuraciones de múltiples proveedores es la compatibilidad del host, no la conexión óptica entre los módulos. Los conmutadores de red a menudo requieren que los transceptores se programen con un código EEPROM específico del proveedor para que sean reconocidos y habilitados. Por lo tanto, debe asegurarse de que el SFP ascendente sea compatible con su conmutador central y el SFP descendente sea compatible con su conmutador remoto, incluso si los dos SFP provienen de diferentes proveedores externos como LINK-PP.

Cómo evitar el emparejamiento incorrecto con módulos CWDM multilongitud de onda.

Es fundamental no confundir la óptica estándar 1000BASE-BX10-U con los módulos de multiplexación por división de longitud de onda gruesa (CWDM) multilongitud de onda. Las plataformas CWDM también utilizan fibra monomodo, pero emplean una red mucho más amplia de 18 canales distintos que abarcan desde 1270 nm hasta 1610 nm.

Intentar conectar un BX10-U con un módulo CWDM, incluso uno que transmita cerca de 1490 nm, provocará un fallo debido a la incompatibilidad de las tolerancias de la banda de paso. Verifique siempre que su módulo óptico de sitio remoto sea un verdadero dispositivo BiDi de un solo canal, en lugar de una alternativa empresarial multiplexada.

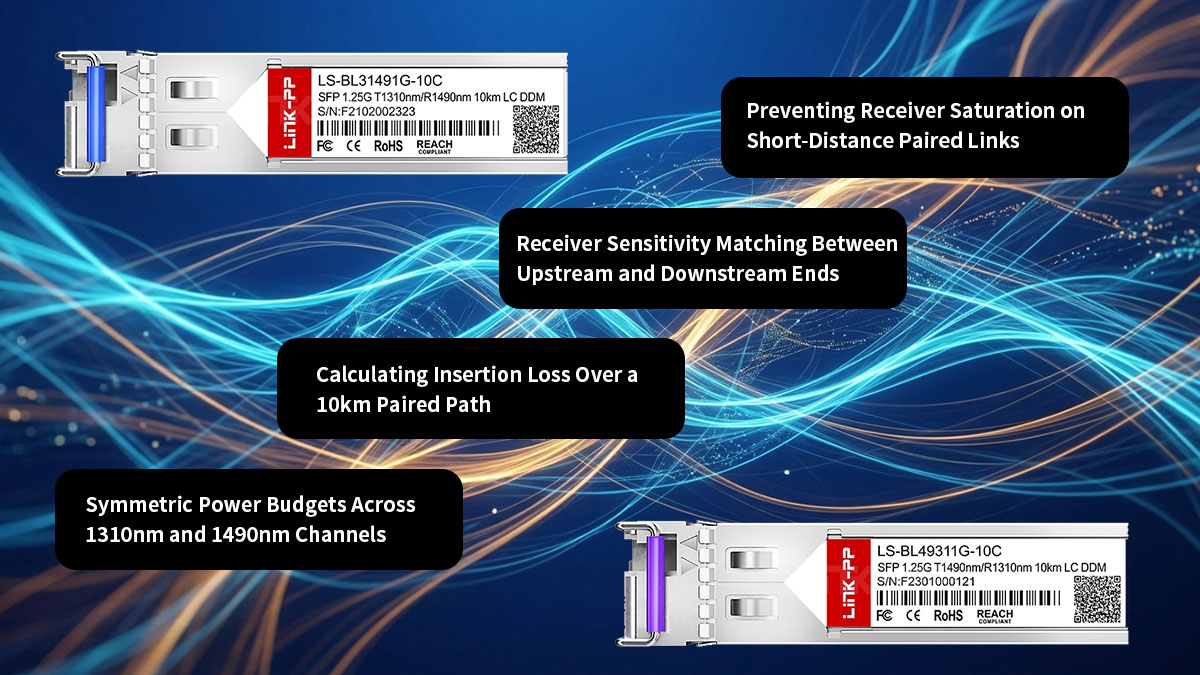

📘 Presupuesto de potencia óptica para enlaces 1000BASE-BX10-U balanceados

Mantener un presupuesto de potencia óptica adecuado es esencial para garantizar la estabilidad del enlace y evitar la pérdida de paquetes en una conexión de un solo hilo. Dado que la luz se comporta de manera diferente a distintas frecuencias, los ingenieros deben calcular la atenuación total de la señal desde el extremo de origen hasta el destino de destino. Un equilibrio adecuado de estas variables de transmisión garantiza que el receptor en cualquiera de los extremos no sufra falta de señal ni se vea sobrecargado por un exceso de potencia óptica.

Presupuestos de potencia simétricos en los canales de 1310 nm y 1490 nm

El diseño de un enlace estable de una sola hebra requiere calcular simultáneamente el presupuesto de potencia para dos canales ópticos distintos. Aunque ambas señales comparten el mismo vidrio físico, la luz que viaja a 1310 nm experimenta características de atenuación diferentes a las de la luz a 1490 nm. Una implementación verdaderamente equilibrada tiene en cuenta estas diferencias para mantener un rendimiento simétrico.

Los ingenieros suelen centrarse en unas pocas variables principales para garantizar que ambos canales funcionen dentro de parámetros seguros:

• Atenuación de la fibra: La fibra monomodo estándar presenta naturalmente una mayor pérdida a 1310 nm (alrededor de 0.35 dB/km) en comparación con 1490 nm (alrededor de 0.25 dB/km). Esto significa que la señal de transmisión ascendente se degradará ligeramente más rápido con la distancia que la señal de retorno descendente.
• Alineación de la salida del transmisor: Para compensar la atenuación desigual de la fibra, los módulos 1000BASE-BX10-U de alta calidad se calibran con potencias de lanzamiento base ligeramente diferentes. Este ajuste de fábrica garantiza que la energía óptica que llega a ambos receptores se mantenga relativamente igual.

Cálculo de la pérdida de inserción en una ruta emparejada de 10 km

Para verificar si un enlace 1000BASE-BX10-U emparejado funcionará de manera confiable en su alcance máximo de 10 km, debe calcular la pérdida de inserción total. Este cálculo implica sumar la pérdida previsible de la propia fibra óptica junto con la pérdida localizada introducida por la infraestructura física. La suma total nunca debe exceder el presupuesto de potencia máximo especificado por el fabricante del transceptor.

Al calcular este presupuesto para una carrera de 10 km, la pérdida total por inserción generalmente se divide en tres categorías principales:

• Pérdida en la transmisión de fibra: Un tramo estándar de fibra monomodo de 10 km presenta una pérdida de referencia de aproximadamente 3.5 dB para el canal ascendente de 1310 nm y de unos 2.5 dB para el canal descendente de 1490 nm.
• Pérdida en conectores y adaptadores: Cada punto de conexión física, como un acoplamiento de panel de parcheo o un panel de conexiones de equipo, introduce una pérdida de inserción promedio de 0.3 dB a 0.5 dB por par conectado.
• Empalmes por fusión y mecánicos: Los empalmes de fibra permanentes a lo largo de la red exterior añaden aproximadamente 0.1 dB de atenuación por punto de empalme, lo que debe tenerse en cuenta en el presupuesto general del enlace.

Adaptación de la sensibilidad del receptor entre los extremos ascendente y descendente.

La sensibilidad del receptor define la cantidad mínima de potencia óptica que un módulo SFP 1000BASE-BX10-U necesita para decodificar con precisión un flujo de datos. Si la luz que llega del dispositivo receptor cae por debajo de este umbral, el enlace se interrumpirá o sufrirá graves errores de bits. Por lo tanto, es fundamental comprobar que la luz entrante se encuentre cómodamente por encima del umbral de sensibilidad.

Un sistema equilibrado garantiza que la potencia de la señal entrante deje un margen suficiente para afrontar cambios ambientales inesperados. Los diseñadores de redes suelen incluir un margen de seguridad de 3 dB para compensar el envejecimiento de la fibra, las curvaturas excesivas o las posibles reparaciones de emergencia, sin riesgo de una interrupción total de la red.

Cómo evitar la saturación del receptor en enlaces emparejados de corta distancia.

Si bien una potencia óptica insuficiente provoca caídas de enlace, una potencia óptica excesiva puede ser igualmente perjudicial para un módulo 1000BASE-BX10-U. Al desplegar estos transceptores a distancias cortas, como dentro de una sala de servidores o a través de un bucle de campus, la señal láser tiene poco margen para degradarse de forma natural.

Si la luz sin atenuar incide sobre el fotodiodo remoto, puede provocar la saturación del receptor, lo que conlleva problemas inmediatos en el rendimiento del enlace:

• Picos en la tasa de error de bits: Un receptor saturado no puede distinguir entre los estados alto y bajo de las ondas de luz entrantes. Este cegamiento óptico provoca una corrupción masiva de datos, lo que resulta en errores CRC y pérdida de paquetes.
• Daños permanentes en el hardware: La exposición prolongada a niveles de potencia óptica que superan el umbral máximo de recepción puede quemar de forma permanente el componente sensible del fotodiodo, arruinando por completo el módulo SFP.
• Uso de atenuadores fijos: Si una prueba de diagnóstico o una implementación a corto plazo muestra que la potencia recibida es demasiado alta, la instalación de un atenuador óptico LC fijo en línea de 5 dB o 10 dB reducirá de forma segura la potencia hasta el rango de funcionamiento óptimo.

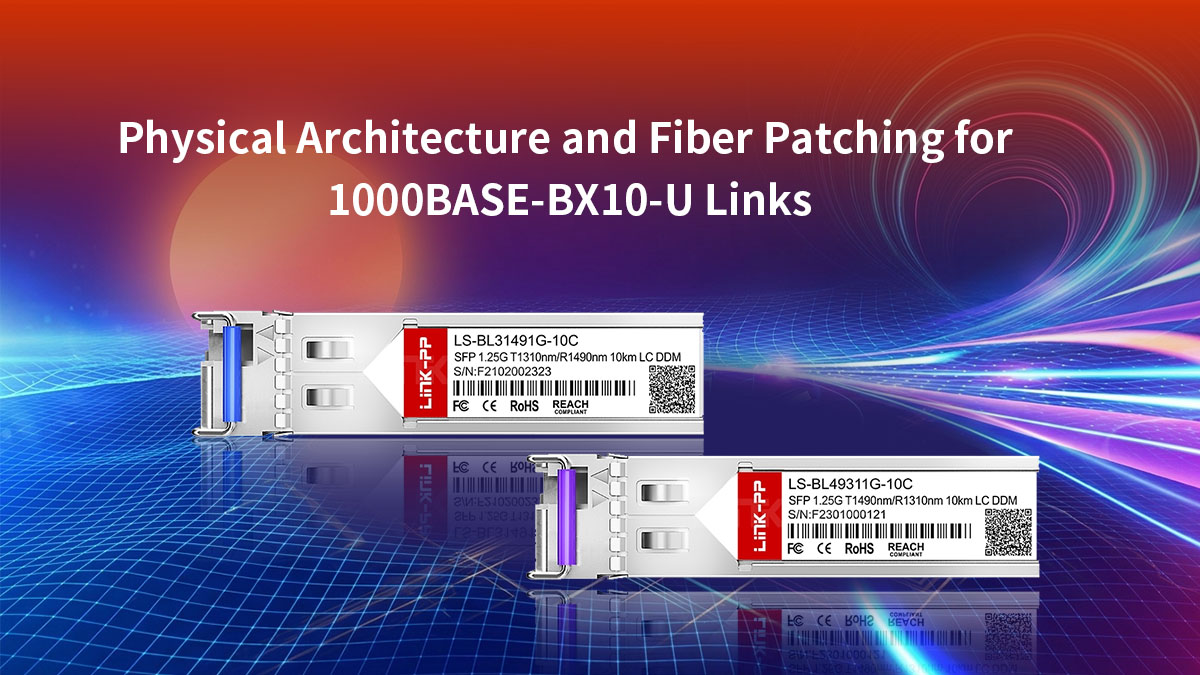

📘Arquitectura física y conexión de fibra para enlaces 1000BASE-BX10-U

La configuración de la capa física para un enlace 1000BASE-BX10-U requiere un cambio respecto a las prácticas estándar de fibra de doble hilo. Dado que la transmisión y la recepción se realizan a través de un solo hilo de vidrio, la elección de conectores, cables de conexión y métodos de enrutamiento debe ser compatible con esta arquitectura especializada. Una infraestructura física adecuada evita la degradación de la señal y garantiza una instalación altamente fiable.

Requisitos del conector LC/UPC simplex para puertos ascendentes

A diferencia de los módulos SFP tradicionales de doble hilo que utilizan un conector LC dúplex, el 1000BASE-BX10-U cuenta con un único puerto físico. Esta configuración requiere un cable de conexión LC simplex para gestionar tanto la transmisión como la recepción a través de un único conector.

El estándar óptico también exige un pulido de la férula UPC (Ultra Physical Contact) con código azul para las implementaciones estándar. El uso erróneo de un conector APC (Angled Physical Contact) verde provocará una fuga de aire dentro del puerto, lo que ocasionará una grave pérdida de señal.

Continuidad de la fibra monomodo (SMF) desde el origen hasta el destino

El módulo óptico 1000BASE-BX10-U está diseñado exclusivamente para infraestructura de fibra monomodo (SMF), que normalmente utiliza cableado OS2 estándar. Intentar utilizar este módulo con fibra multimodo provocará fallos debido a la alta dispersión modal y la considerable atenuación óptica.

Mantener una estricta continuidad física implica verificar que no se hayan mezclado accidentalmente cables de conexión multimodo en la ruta. Toda la ruta de fibra óptica desde el conmutador central ascendente hasta el dispositivo cliente descendente debe ser de fibra óptica monomodo.

Enrutamiento de paneles de conexión para circuitos BiDi de un solo hilo

El enrutamiento de circuitos BiDi de un solo hilo a través de paneles de conexión empresariales requiere un etiquetado preciso y una gestión organizada. Los técnicos acostumbrados a trabajar con pares dúplex pueden enrutar incorrectamente o dividir fácilmente las conexiones de un solo hilo durante las interconexiones.

Para evitar estos errores de configuración, cada circuito de una sola hebra debe ocupar un puerto claramente designado en el panel. Un etiquetado claro que identifique el circuito como un enlace BiDi activo ayuda a garantizar que los técnicos no interrumpan accidentalmente la conexión al intentar encontrar un par dúplex compatible.

Impacto de las uniones y conectores de fibra óptica en la integridad de la señal emparejada.

Cada punto de conexión física a lo largo del recorrido de la fibra afecta la integridad general de la señal. Las partículas de polvo, los restos de aceite o las malas fusiones introducen pérdidas de inserción localizadas y reflexiones que degradan el rendimiento.

Debido a que el protocolo 1000BASE-BX10-U comparte su único hilo con una señal de retorno, es muy sensible a las reflexiones causadas por conectores sucios. Implementar una rutina rigurosa de "inspeccionar, limpiar y probar" antes de conectarlo al SFP evita la pérdida intermitente de paquetes y mantiene la estabilidad del enlace.

📘 Diagnóstico de telemetría DOM para un enlace 1000BASE-BX10-U emparejado

El monitoreo óptico digital (DOM) proporciona a los administradores de red datos de telemetría en tiempo real para evaluar el estado de una conexión de fibra activa. Mediante la interfaz de línea de comandos (CLI) de un conmutador host, los ingenieros pueden monitorear métricas críticas como los niveles de potencia óptica, las temperaturas internas y las corrientes operativas. El uso de estos diagnósticos integrados permite un mantenimiento proactivo del enlace y una rápida resolución de anomalías de rendimiento en toda la red de fibra óptica.

Lectura de la potencia de transmisión en tiempo real del módulo ascendente a través de la interfaz de línea de comandos (CLI).

Verificar la potencia de transmisión (TX) del módulo 1000BASE-BX10-U mediante la interfaz de línea de comandos (CLI) del switch es el primer paso para evaluar el estado del enlace. Este valor de telemetría indica la cantidad precisa de energía óptica que el láser interno de 1310 nm envía a la infraestructura de fibra. Evaluar esta métrica ayuda a confirmar si el transmisor funciona dentro de los parámetros normales del fabricante.

Al auditar la salida del transmisor ascendente a través de la consola de su conmutador, busque estos indicadores específicos:

• Umbrales de salida normales: Un módulo 1000BASE-BX10-U en buen estado suele emitir luz con una potencia comprendida entre -9 dBm y 0 dBm. Si la lectura se encuentra justo dentro de este rango, el láser local funciona correctamente.
• Advertencia de baja potencia de transmisión: Una lectura de telemetría inferior a -9 dBm suele indicar que un componente láser interno está envejeciendo. Esta disminución en la potencia de salida reduce el margen de enlace general y puede provocar una conectividad intermitente.

Validación de la potencia óptica recibida (RX) del socio descendente

Es fundamental monitorizar la potencia óptica recibida (RX) en el 1000BASE-BX10-U, ya que indica con precisión la cantidad de luz de 1490 nm que llega al fotodiodo de entrada. Este valor refleja directamente la atenuación óptica introducida por la red de fibra, los paneles de conexión y las empalmes exteriores. Evaluar la potencia RX ayuda a determinar si la señal entrante se ha degradado demasiado en el cable único.

Una conexión descendente saludable debería mostrar una lectura de telemetría RX estable que cumpla dos criterios principales:

• Por encima del umbral de sensibilidad: La señal entrante debe ser más fuerte que el umbral de sensibilidad del receptor, que suele estar alrededor de -23 dBm. Cualquier lectura inferior a este valor provocará la pérdida inmediata de paquetes y la caída del enlace.
• Por debajo del máximo de saturación: La potencia recibida no debe superar el umbral máximo de -1 dBm. Mantener la señal por debajo de este límite garantiza que el fotodiodo no se sobrecaliente por exceso de luz en tramos cortos de fibra óptica.

Correlación entre la temperatura y la corriente de polarización a través del enlace emparejado

El análisis de la temperatura interna junto con la corriente de polarización del láser proporciona información detallada sobre la estabilidad estructural y operativa del transceptor. A medida que un módulo SFP envejece o funciona en entornos adversos, debe esforzarse más para mantener su potencia de salida óptica objetivo. El seguimiento conjunto de estas dos métricas permite a los técnicos detectar la fatiga del hardware antes de que se produzca un fallo total del enlace.

Las anomalías en estas lecturas de diagnóstico generalmente se manifiestan a través de comportamientos telemétricos específicos:

• Lecturas de temperatura elevadas: Si bien los transceptores ópticos estándar están diseñados para funcionar de forma segura hasta 70 °C, un funcionamiento prolongado cerca de este límite térmico indica una ventilación deficiente o un chip interno defectuoso.
• Corriente de polarización del láser con picos: La corriente de polarización representa la fuerza eléctrica que impulsa el diodo láser. Si los datos del DOM muestran un aumento constante en miliamperios (mA) mientras que la potencia de transmisión (TX) permanece constante, el láser se está degradando y requiere reemplazo.

Solución de problemas de alarmas de umbral en pares de transceptores BiDi

Los sistemas operativos de red modernos detectan automáticamente anomalías operativas activando alarmas específicas de umbral DOM. Estos registros del sistema se clasifican en "advertencias" y "alarmas" altas o bajas, según la desviación de una métrica respecto a los límites operativos normales. La correcta interpretación de estas señales de software agiliza la resolución de problemas en enlaces BiDi de una sola hebra.

Cuando un enlace 1000BASE-BX10-U comienza a degradarse, los administradores normalmente se encontrarán con uno de dos tipos de alarma principales:

• Alarma de baja potencia de recepción: Este mensaje indica que la señal entrante ha caído por debajo de un nivel de funcionamiento seguro. Este problema suele deberse a fallos físicos en la fibra, como una curvatura excesiva, un conector sucio o una rotura en el empalme.
• Alarma de fallo de transmisión: Un fallo de transmisión indica un fallo de hardware en el transmisor ascendente. Cuando se produce este error, el módulo suele apagar completamente su láser para evitar el envío de señales ópticas corruptas.

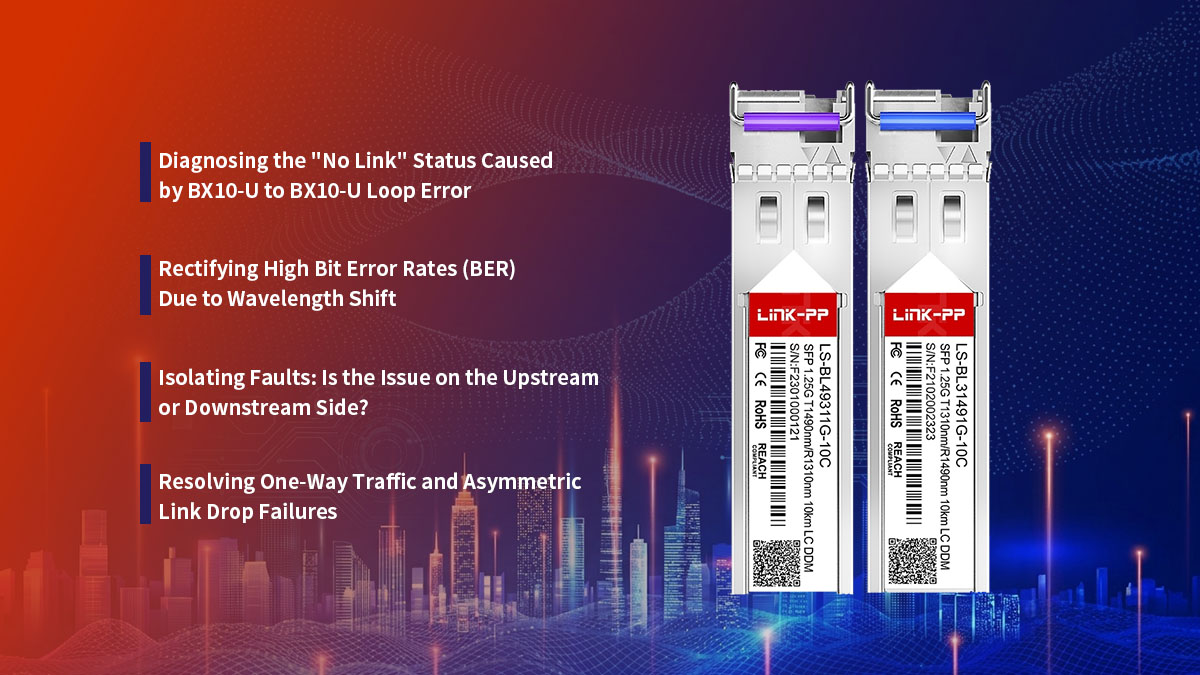

📘 Solución de problemas de pares 1000BASE-BX10-U incompatibles y defectuosos

Cuando un enlace BiDi de una sola fibra no se establece o experimenta caídas de rendimiento, se requiere un enfoque de resolución de problemas estructurado para identificar la causa raíz. Dado que la comunicación bidireccional depende de un emparejamiento estricto de longitudes de onda y una conectividad física precisa, una sola discrepancia puede provocar la caída de todo el circuito. A continuación, se describen los modos de fallo más comunes y se proporcionan pasos claros y prácticos para restaurar la red óptica ascendente.

Diagnóstico del estado "Sin conexión" causado por un error de bucle entre BX10-U y BX10-U

Si el puerto del switch permanece en un estado persistente de "Sin enlace" o "Inactivo", la causa más común es una configuración accidental de enlace ascendente a enlace ascendente. Conectar un 1000BASE-BX10-U directamente a otro BX10-U implica que ambos extremos transmiten a 1310 nm y reciben a 1490 nm.

Dado que ninguno de los receptores recibe la longitud de onda correcta, los conmutadores host informarán de una ausencia total de señalización óptica. Para diagnosticar este problema, compruebe las etiquetas físicas en ambos extremos de la fibra o utilice la interfaz de línea de comandos (CLI) del conmutador para verificar que un extremo esté correctamente equipado con una variante "D" descendente.

Corrección de altas tasas de error de bits (BER) debidas al desplazamiento de longitud de onda

Las altas tasas de error de bits (BER) suelen manifestarse como pérdidas intermitentes de paquetes, errores CRC o un rendimiento lento de la red. Este problema puede ocurrir cuando un transceptor experimenta un desplazamiento interno de la longitud de onda, lo cual sucede cuando un láser envejecido se desvía de su longitud de onda objetivo exacta de 1310 nm.

Cuando la longitud de onda transmitida varía, los filtros WDM internos del receptor ya no pueden aislar la señal correctamente. Reemplazar el transceptor inestable de la línea de entrada suele ser la forma más eficaz de eliminar estos errores y restaurar la integridad de los datos.

Aislamiento de fallos: ¿El problema se encuentra en el lado de subida o en el de bajada?

Cuando se interrumpe un enlace, determinar qué extremo del cable de fibra está fallando puede resultar complicado. Una excelente manera de aislar el problema es revisar simultáneamente los datos de telemetría DOM de los conmutadores de subida y bajada.

Si el 1000BASE-BX10-U muestra una potencia de transmisión normal, pero la unidad remota muestra una potencia de recepción extremadamente baja, es probable que el problema se deba a un conector sucio o a una rotura de fibra en la ruta. Sin embargo, si el módulo ascendente informa de un fallo de transmisión o de una potencia de salida nula, puede estar seguro de que el problema reside en el hardware local.

Solución de problemas de tráfico unidireccional y fallos de caída de enlace asimétricos

El tráfico unidireccional se produce cuando los datos fluyen sin problemas en una dirección, pero se interrumpen por completo en la otra. En un ecosistema 1000BASE-BX10-U, esta asimetría suele deberse a daños localizados o suciedad en solo uno de los subcomponentes internos.

Por ejemplo, una mota de polvo en la ruta del receptor de 1490 nm obstruirá la señal de la unidad anterior, mientras que el transmisor de 1310 nm podrá enviar datos sin problemas. Limpiar el conector LC simplex con un limpiador de fibra óptica estándar o reemplazar el módulo defectuoso solucionará este fallo asimétrico.

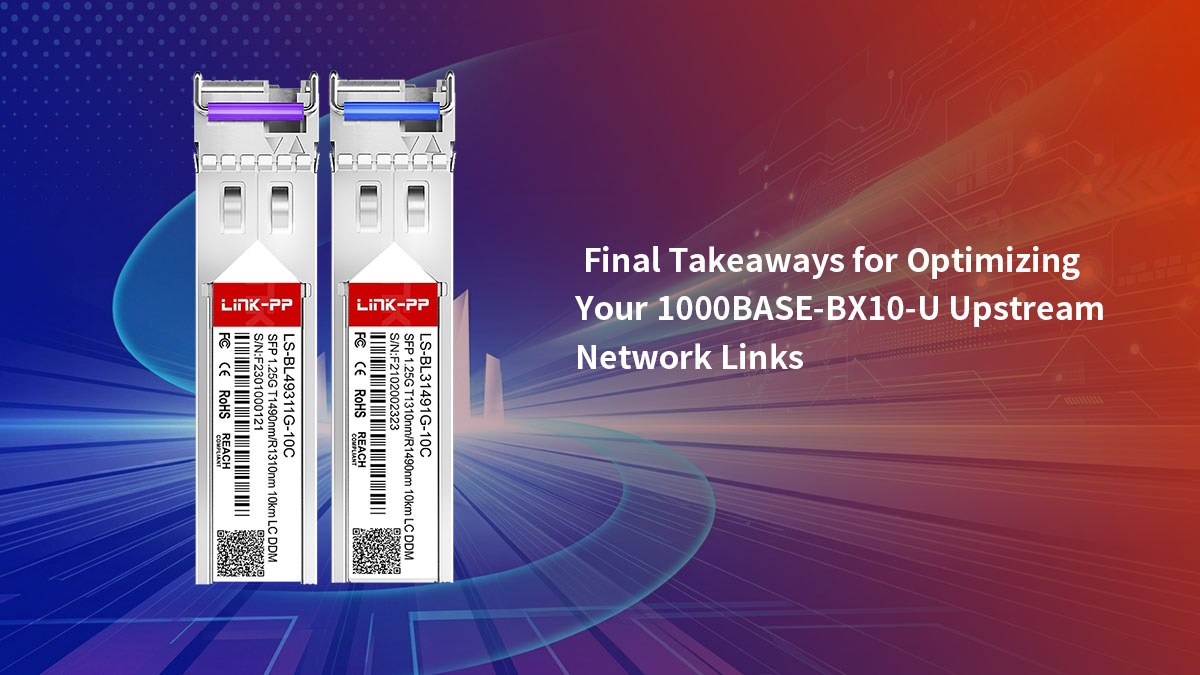

📘 Conclusiones finales para optimizar sus enlaces de red ascendente 1000BASE-BX10-U

La optimización de un enlace ascendente 1000BASE-BX10-U se reduce a respetar las reglas de emparejamiento BiDi y mantener buenas prácticas físicas. Asegúrese siempre de que sus módulos "U" ascendentes coincidan perfectamente con sus contrapartes "D" descendentes para evitar el temido error de bucle de unidades idénticas. Al supervisar de cerca la telemetría DOM y calcular con precisión los presupuestos de pérdida de inserción, puede garantizar un rendimiento estable y de nivel profesional en toda su red de fibra monomodo.
