Selección de módulos SFP-10G-T-30: Guía de presupuesto para módulos de cobre de 30 m

A medida que las redes empresariales y los centros de datos perimetrales aceleran su migración a velocidades de 10G y 25G, los arquitectos de red suelen enfrentarse a un cuello de botella en la infraestructura física: la interconexión del hardware de cobre RJ-45 heredado (como las tarjetas de red de los servidores o los módems de los proveedores de servicios de Internet) con los conmutadores SFP+ de fibra óptica de alta velocidad. Si está planificando una actualización de la parte superior del rack (ToR) o la creación de un laboratorio doméstico económico, el SFP-10G-T-30 es el puente estándar del sector para este escenario.

Sin embargo, seleccionar un módulo de cobre 10GBASE-T de 30 m implica mucho más que simplemente encontrar el precio más bajo. Basándonos en nuestros datos de implementación en campo en ecosistemas de hardware omnipresentes, que van desde conmutadores Cisco Catalyst de nivel empresarial hasta enrutadores Ubiquiti UniFi y MikroTik para usuarios avanzados, hemos observado un problema recurrente: los ingenieros de red a menudo subestiman las limitaciones físicas del cobre a velocidades de 10 Gbps.

La transmisión de 10 Gigabits de datos a través de cable de cobre de par trenzado requiere un procesamiento digital de señales (DSP) intensivo: un mecanismo a nivel de chip que corrige constantemente la degradación de la señal y las interferencias electromagnéticas (EMI). Este procesamiento intensivo es precisamente la razón por la que los módulos de cobre se calientan mucho más que los de fibra óptica.

Antes de pasar a la fase de adquisición, aquí les presentamos un breve resumen de las realidades técnicas y presupuestarias que deben aceptar:

• Presupuesto de energía: Un solo módulo SFP-10G-T-30 consume hasta 3.0 W. Si se instalan todos estos módulos en un conmutador de 8 puertos sin ventilador, es probable que se produzca una limitación térmica.
• Rigurosidad en el cableado: Aunque está clasificado para 30 metros, este estándar exige específicamente cableado Cat6a o Cat7 de alta calidad. El uso de cable Cat5e estándar suele provocar que la velocidad de enlace se reduzca a 1 Gbps a distancias superiores a 15 metros.
• Dependencia de un proveedor: Los módulos de los principales fabricantes de equipos originales (OEM) pueden costar más de 300 dólares, mientras que las ópticas compatibles de terceros (con firmas EEPROM programadas correctamente) reducen el coste unitario a aproximadamente entre 40 y 65 dólares.

En esta guía, evitaremos la jerga de marketing para proporcionar una hoja de ruta clara y basada en datos para seleccionar, presupuestar e implementar de forma segura el transceptor SFP-10G-T-30 en su infraestructura de red.

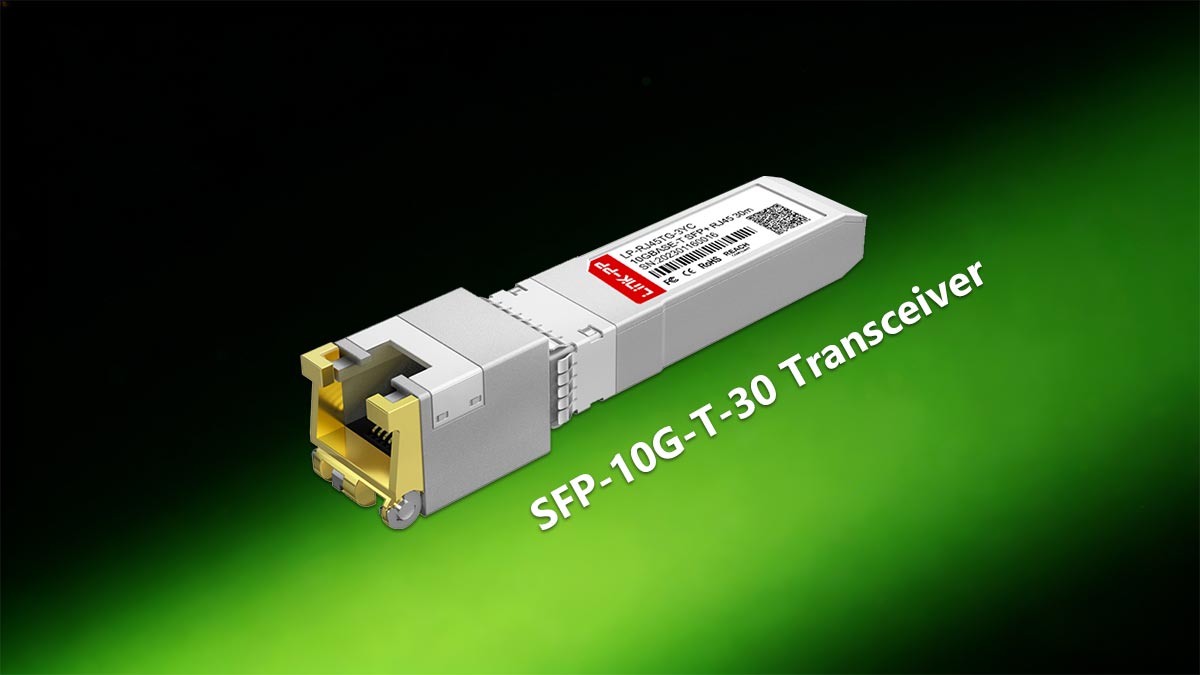

🔶 ¿Qué es el transceptor SFP-10G-T-30?

El SFP-10G-T-30 es un módulo SFP+ (Small Form-factor Pluggable Plus) intercambiable en caliente que convierte un puerto de conmutación óptica de 10G en un puerto RJ-45 de cobre 10GBASE-T. Cumple con los estándares SFF-8431 MSA e IEEE 802.3an, lo que permite a los ingenieros de red transmitir Ethernet de 10 Gigabit a través de cableado de par trenzado Cat6a estándar hasta un límite físico estricto de 30 metros.

Para comprender plenamente la función de este módulo en una topología de red, debemos analizar su convención de nomenclatura y la tecnología subyacente de la capa física (PHY). El número de pieza en sí mismo actúa como una hoja de microespecificaciones:

• SFP-10G: Indica el factor de forma (SFP+) y la capacidad de ancho de banda (10 Gigabits por segundo).
• T: Significa "Base-T", lo que indica que el medio de transmisión es un cable de cobre de par trenzado que utiliza una interfaz RJ-45 estándar.
• 30: Representa la distancia máxima de transmisión de 30 metros (aproximadamente 98 pies) cuando se utiliza con cable Cat6a o Cat7 blindado.

La realidad técnica: ¿Por qué está limitado a 30 metros?

Una pregunta frecuente en los foros de adquisición de TI y de laboratorios domésticos es: "El estándar IEEE 802.3an 10GBASE-T admite hasta 100 metros, entonces, ¿por qué este módulo SFP+ específico está limitado a 30 metros?"

La respuesta reside en las limitaciones de potencia eléctrica y disipación térmica definidas por el Acuerdo de múltiples fuentes (MSA). El conector SFP+ estándar en un conmutador de red fue diseñado originalmente para transceptores de fibra óptica, que consumen menos de 1.0 vatio de potencia.

Para transmitir 10G a través de cobre, el módulo utiliza un chip PHY (Capa Física) de alto rendimiento con codificación PAM-16 (Modulación por Amplitud de Pulso) compleja. Transmitir esta señal a lo largo de 100 metros requiere aproximadamente entre 4.0 W y 5.0 W, lo que podría derretir un puerto SFP+ estándar. Al limitar artificialmente el alcance del DSP a 30 metros, los fabricantes mantienen el consumo de energía entre 2.5 W y 3.0 W, superando el límite térmico máximo que una jaula SFP+ estándar puede disipar de forma segura sin dañar el conmutador.

En resumen, el SFP-10G-T-30 es una solución de ingeniería altamente especializada: ofrece la comodidad universal de la conectividad de cobre RJ-45 a conmutadores de fibra de alta velocidad, siempre que se respeten rigurosamente sus limitaciones de distancia de 30 metros y de potencia térmica.

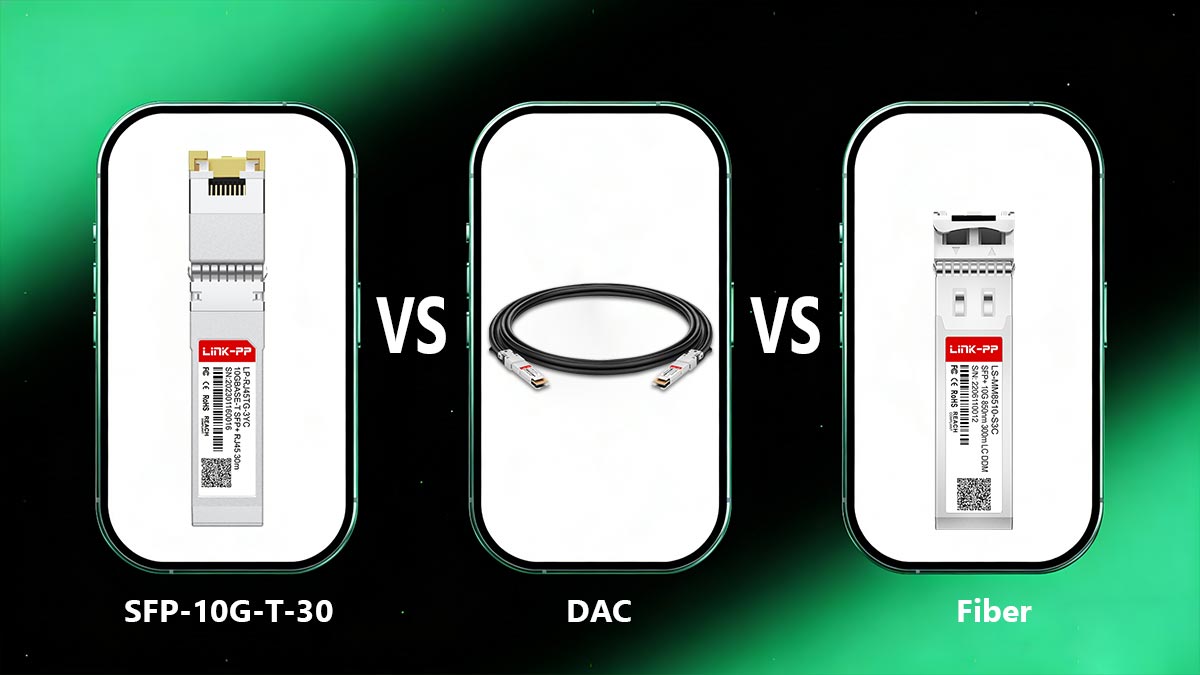

🔶 SFP-10G-T-30 vs. DAC vs. Fibra: ¿Cuándo elegir cobre?

En las comunidades de adquisición de TI empresariales y de laboratorios domésticos (como r/networking en Reddit), el debate sobre los medios de transmisión de 10G es constante. Un error común entre los ingenieros principiantes es considerar el cable de cobre 10GBASE-T como el estándar predeterminado simplemente porque el RJ-45 les resulta familiar. Sin embargo, desde la perspectiva de la capa física, transmitir 10 Gbps a través de un cable de cobre de par trenzado es una solución de compromiso de ingeniería.

Para eliminar la ambigüedad en el diseño de su red, debe evaluar tres métricas críticas: consumo de energía, distancia y latencia del DSP. Debido a que el SFP-10G-T-30 requiere un procesamiento de señal digital (DSP) intensivo para evitar la degradación de la señal a través del cobre, introduce un retardo microscópico pero medible, típicamente de alrededor de 2.5 microsegundos (µs) por enlace, en comparación con la latencia casi nula de DAC o fibra.

Matriz de decisión de arquitectura 10G

Para optimizar su lista de materiales (BOM) y garantizar la estabilidad de la red a largo plazo, siga estas reglas arquitectónicas probadas en la práctica:

• Regla 1: Utilizar DAC por defecto para tiradas cortas. Si su servidor y su conmutador están en el mismo rack (arquitectura Top-of-Rack), no compre el SFP-10G-T-30. Un cable Twinax DAC pasivo es mucho más económico, consume prácticamente cero energía y no genera calor.
• Regla 2: La fibra óptica es el estándar de oro para la distancia. Si necesita conectar un conmutador en el primer piso a una sala de servidores en el tercer piso, es obligatorio el uso de fibra óptica (junto con un transceptor SR o LR). La fibra es totalmente inmune a las interferencias electromagnéticas (EMI).), lo que lo hace a prueba de futuro y altamente estable.
• Regla 3: Utilice el SFP-10G-T-30 como "puente". El verdadero valor del módulo de cobre de 30 m reside en la interconexión de sistemas aislados. Si acaba de actualizar a un conmutador de fibra de alta velocidad (como un Cisco Nexus or Conmutador de agregación Ubiquiti) pero si su enrutador de transferencia de ISP, NAS existente o estación de trabajo solo tiene puertos de cobre RJ-45, el SFP-10G-T-30 es el puente de hardware más rentable disponible.

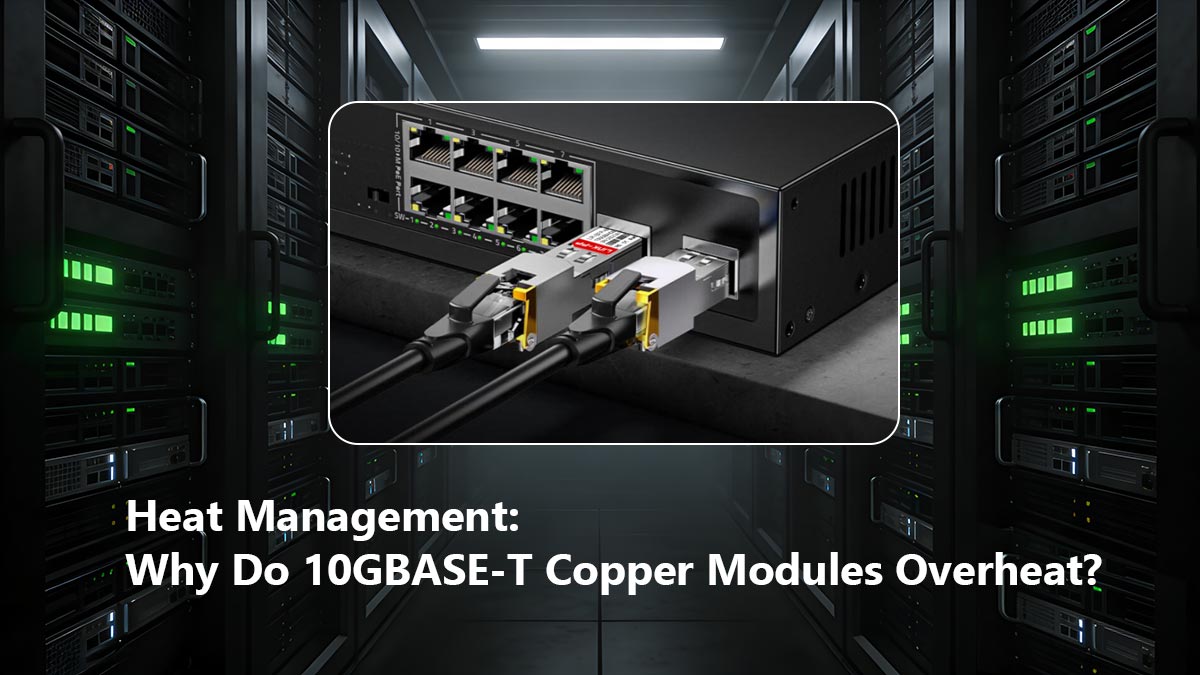

🔶 Gestión del calor: ¿Por qué se sobrecalientan los módulos de cobre 10GBASE-T?

Si buscas en comunidades de redes sociales como Reddit laboratorio casero r o el Foros de la comunidad de UbiquitiEl problema más frecuente relacionado con los módulos transceptores RJ-45 de 30 m es el calor extremo. Los usuarios suelen quejarse de que los módulos están "demasiado calientes para tocarlos" o de que, al instalarlos, los ventiladores de refrigeración del conmutador se activaron inmediatamente al 100%.

Esto no es un defecto de fabricación; es la realidad física del estándar IEEE 802.3an. Los puertos SFP+ estándar se diseñaron para fibra óptica, que funciona con un consumo aproximado de 0.8 W a 1.0 W. Obligar a un puerto a suministrar constantemente 3.0 W a un módulo SFP-10G-T-30 altera fundamentalmente la dinámica térmica del hardware de red.

El peligro de la limitación térmica

Cuando un módulo SFP-10G-T-30 supera su umbral de temperatura de funcionamiento comercial (normalmente 70 °C o 158 °F), entra en un estado de limitación térmica. Para proteger el silicio de la fusión, el chip DSP reduce intencionadamente su capacidad de procesamiento. En una red real, esto se manifiesta de tres maneras:

1. Ofertas de negociación automática: La velocidad de conexión bajará repentinamente de 10G a 1G.
2. Paquete perdido: El procesador de señal digital (DSP) ya no puede corregir los errores de línea de manera eficiente, lo que provoca errores CRC (Verificación de Redundancia Cíclica) y pérdida de paquetes.
3. Cierre del puerto: Los switches empresariales (como los de las series Cisco Catalyst o Juniper EX) monitorizan la temperatura de los módulos SFP a través de la interfaz I2C. Si se supera el umbral térmico, el sistema operativo del switch desactiva el puerto de forma proactiva para evitar daños en el hardware.

Estrategias de refrigeración probadas en campo para implementaciones de SFP+ de cobre

Para desplegar de forma segura el SFP-10G-T-30 sin comprometer la estabilidad de la red, los arquitectos de red deben implementar reglas estrictas de gestión térmica:

• No sobrecargues los switches sin ventilador: Conmutadores de borde de escritorio o sin ventilador (como el Microtik CRS305 o menor Pea Los modelos sin ventilador carecen del flujo de aire necesario para refrigerar varios módulos de cobre. Nunca instale módulos SFP-10G-T-30 en todos los puertos de un switch 10G sin ventilador; limítelos a un máximo de dos puertos.
• Implementar espaciado tipo "tablero de ajedrez": Si necesita instalar varios módulos de cobre en un conmutador de montaje en rack, no los coloque en puertos adyacentes. Deje un puerto SFP+ vacío (o inserte un cable DAC de baja temperatura) entre cada módulo SFP-10G-T-30 para permitir que el calor se disipe de las jaulas metálicas.
• Utilice cableado blindado de alta calidad: El uso de cable Cat5e de baja calidad o cable Cat6 sin blindaje obliga al procesador de señal digital (DSP) del módulo a trabajar mucho más para eliminar el ruido de línea. El uso de cable Cat6a blindado (F/UTP o S/FTP) reduce la carga de trabajo de corrección de errores del DSP, lo que disminuye ligeramente la temperatura de funcionamiento del módulo.

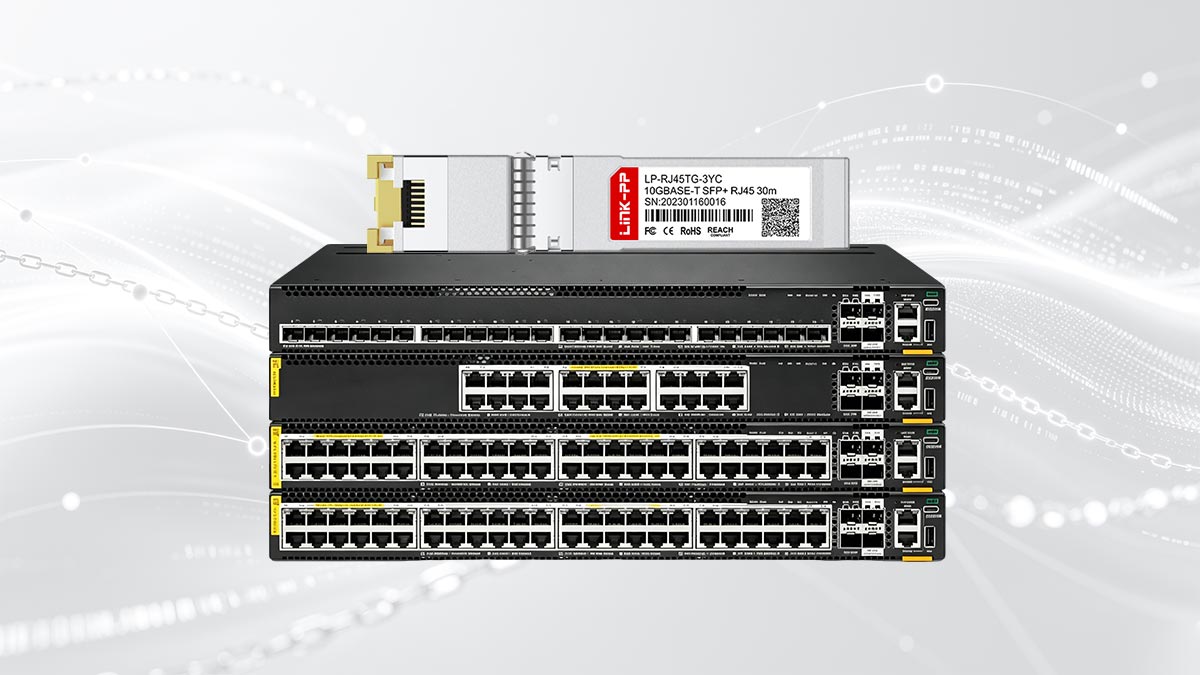

🔶 Compatibilidad con el proveedor: ¿Funcionará el SFP-10G-T-30 en su switch?

Una de las experiencias más frustrantes en ingeniería de redes es conectar un módulo SFP-10G-T-30 completamente nuevo a un switch, solo para ver que el estado del puerto cambia a "err-disable" or "Transceptor no compatible." Para evitar costosos errores de adquisición, es fundamental comprender cómo funciona la compatibilidad del hardware en la capa física.

Anatomía del bloqueo del proveedor: la verificación de la EEPROM

Según el estándar SFF-8472 MSA, cada módulo SFP+ contiene un pequeño chip de memoria llamado EEPROM (Memoria de Solo Lectura Programable y Borrable Eléctricamente). Al insertar el SFP-10G-T-30, el sistema operativo del conmutador lee este chip a través del bus I2C para identificar el nombre del fabricante, el número de pieza y el número de serie.

Si un conmutador empresarial detecta que el módulo no fue fabricado por ellos, cerrará deliberadamente el puerto para obligarlo a comprar sus ópticas OEM con márgenes de ganancia muy altos. Afortunadamente, los proveedores de óptica de terceros (como FS.com or 10Gtek) sortear esto mediante ingeniería inversa legal y flasheando la EEPROM para imitar la firma exacta esperada por Cisco o HP.

Matriz de compatibilidad: Ecosistemas abiertos frente a ecosistemas cerrados

Basándonos en amplias implementaciones sobre el terreno, así es como las principales marcas de redes gestionan los módulos de cobre SFP-10G-T-30 genéricos:

• Los ecosistemas abiertos (Plug & Play): Marcas como Ubiquiti (UniFi / EdgeSwitch), Mikrotik, Netgear, y QNAP No aplique restricciones de proveedor. Un módulo SFP-10G-T-30 genérico y sin codificar funcionará perfectamente en estos conmutadores sin necesidad de configuración.
• Ecosistemas con bloqueo total (se requiere EEPROM personalizada): Marcas como HP Aruba y Extreme Networks Son extremadamente estrictos. No se puede usar un módulo genérico. Al comprar a un proveedor externo, debe especificar la marca de su switch para que puedan instalar el firmware HP/Extreme correcto en el módulo antes del envío.
• Ecosistemas con bloqueo suave (opción de derivación de CLI disponible): Catalizador de Cisco y Nexus Los switches bloquean de forma nativa los módulos genéricos, pero Cisco proporciona una puerta trasera para los ingenieros.

Al presupuestar un SFP-10G-T-30, comuníquese siempre con su proveedor de hardware para informarle sobre el chasis exacto de su switch y la versión del sistema operativo, a fin de garantizar que la EEPROM esté codificada correctamente para su entorno específico.

🔶 Guía de presupuesto para el SFP-10G-T-30: Costes reales para pymes y laboratorios domésticos

Para los responsables de compras de TI y los aficionados a los laboratorios domésticos, el atractivo económico del SFP-10G-T-30 reside en su capacidad para aprovechar la infraestructura RJ-45 existente. Sin embargo, un error común durante la fase de presupuestación es considerar únicamente el coste del transceptor. Para calcular con precisión el coste total de propiedad (CTP), es necesario tener en cuenta los costes ocultos asociados a las implementaciones de cobre de 10G.

El "impuesto al fabricante de equipos originales" frente a la óptica de terceros

Los proveedores de redes empresariales operan con un modelo de negocio de precios muy elevados, aplicando márgenes de beneficio muy altos a los transceptores ópticos. Para la mayoría de las pequeñas y medianas empresas (pymes) y los laboratorios domésticos de usuarios avanzados, pagar el "sobreprecio del fabricante" es innecesario.

Siempre que el módulo SFP-10G-T-30 de terceros cumpla con el estándar SFF-8431 MSA y esté correctamente codificado para su conmutador (como se explica en la sección de compatibilidad), su rendimiento será idéntico al de un módulo OEM de 400 dólares. Los chips PHY internos (a menudo fabricados por Marvell o Broadcom) suelen ser exactamente los mismos componentes.

Costos ocultos de implementación que debe incluir en su lista de materiales.

Para evitar sobrecostes, asegúrese de que su lista de materiales (BOM) tenga en cuenta las realidades físicas del estándar IEEE 802.3an:

• Actualizaciones de cableado (Cat6a): Si la infraestructura actual de su edificio utiliza cableado Cat5e antiguo, es probable que el SFP-10G-T-30 no logre una velocidad de 10 Gbps en distancias significativas. Deberá presupuestar cables de conexión Cat6a (F/UTP) de alta calidad. Un cable Cat6a certificado de 10 metros suele costar entre 15 y 20 dólares adicionales por enlace.
• Refrigeración y flujo de aire: Como se explica en nuestra sección de gestión térmica, estos módulos consumen entre 2.5 W y 3.0 W. Si va a instalar un clúster denso de estos módulos en un armario de TI con espacio reducido, es posible que deba presupuestar ventilación activa (ventiladores) para el rack a fin de evitar fallos en el hardware del conmutador.
• Costos de distancia alternativos: El módulo SFP-10G-T-30 tiene un alcance máximo de 30 metros. Si el análisis de su instalación revela un cable de 50 metros, no podrá utilizar este módulo. En ese caso, deberá adquirir las variantes 10GBASE-T de 80 o 100 metros, que son considerablemente más caras y pueden costar entre 70 y 90 dólares o más, incluso a través de proveedores externos.

Al utilizar componentes ópticos de terceros y mapear con precisión las distancias de sus cables, puede reducir drásticamente los costos de actualización de su red, lo que convierte al SFP-10G-T-30 en uno de los componentes con mayor retorno de la inversión (ROI) en la infraestructura moderna.

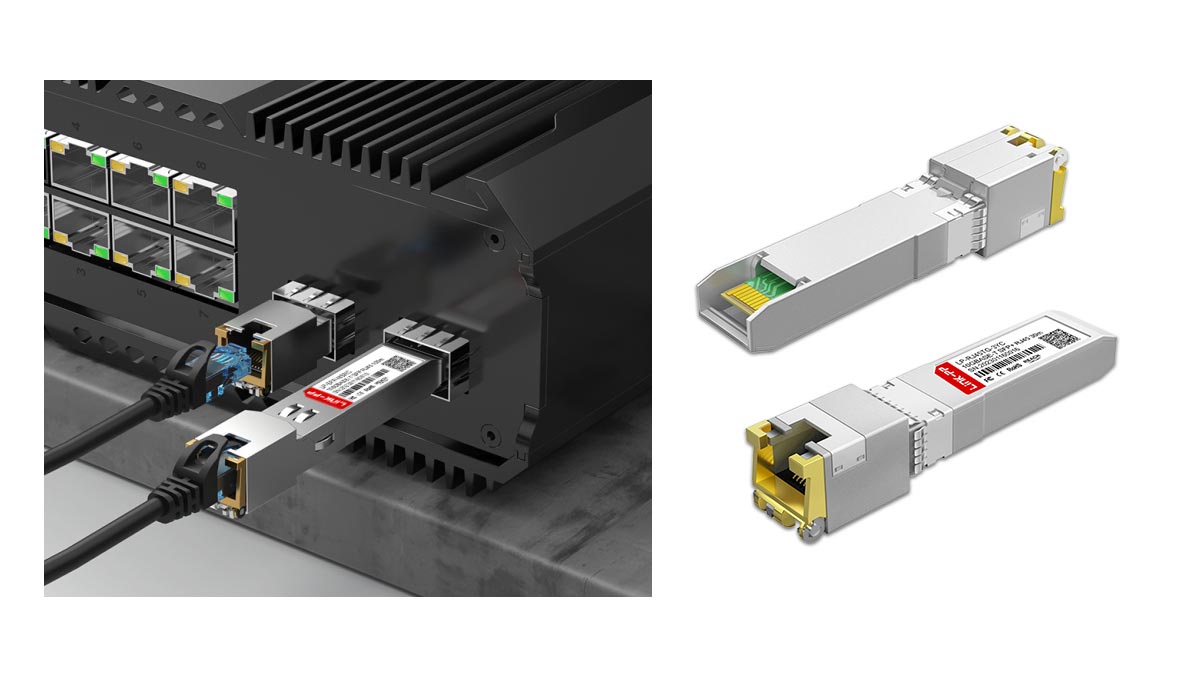

🔶 Consejos para la instalación de módulos transceptores RJ-45 de 30 m

Para una instalación segura y estable, inserte siempre primero el módulo SFP-10G-T-30 desnudo en el puerto del switch hasta que oiga un "clic" mecánico y  y luego en Conecte el cable de cobre RJ-45. Asegúrese de que el puerto del conmutador esté configurado para la negociación automática y espere hasta 10 segundos para que el DSP del módulo complete el proceso de entrenamiento del enlace antes de asumir que la conexión ha fallado.

Incluso después de seleccionar el proveedor adecuado y presupuestar el cableado Cat6a correcto, la instalación física del SFP-10G-T-30 requiere un protocolo específico. A diferencia de la fibra óptica, que generalmente es plug-and-play y se activa instantáneamente, los módulos de cobre 10GBASE-T se comportan de manera diferente en la capa física.

Basándonos en cientos de implementaciones de centros de datos y redes perimetrales, aquí les presentamos nuestros mejores consejos prácticos para prevenir daños en el hardware y dolores de cabeza en la resolución de problemas:

1. La regla de "Módulo primero, cable después"

Una de las formas más comunes en que los técnicos junior dañan un switch Top-of-Rack (ToR) es conectando un cable Cat6a grueso y rígido al módulo SFP-10G-T-30. antes Al insertar el módulo en el conmutador, el peso y la torsión del cable de cobre pueden desalinear los pines dorados del módulo o doblar la delicada carcasa SFP+ del conmutador. Siempre inserte primero el módulo desnudo en el switch. Una vez que el cierre esté bloqueado, inserte con cuidado el conector RJ-45.

2. Comprender las limitaciones de NBASE-T (multigigabit)

Muchos usuarios compran el SFP-10G-T-30 con la intención de conectar su conmutador de 10G a un Dispositivo 2.5G o 5G (como un punto de acceso Wi-Fi 6 o una placa base de escritorio moderna). Advertencia: no todos los módulos de 30 m son compatibles con el IEEE 802.3bz (NBASE-T) estándar.

Si compra un módulo exclusivamente de 10G/1G y lo conecta a un NAS de 2.5G, el enlace negociará automáticamente hasta 1 Gigabit. Si necesita velocidades intermedias, debe verificar explícitamente que la EEPROM del módulo sea compatible. Autonegociación multigigabit (1G/2.5G/5G/10G) antes de comprar.

3. Paciencia durante el "Entrenamiento de Enlace"

Cuando conectas un cable de fibra óptica, la luz de enlace suele ponerse verde al instante. Cuando conectas un cable de cobre 10GBASE-T, puede tardar entre 3 a 10 segundos para que el puerto esté operativo. Este retraso es causado por Formación de enlaces—un proceso en el que el DSP del módulo analiza la longitud y el ruido del cable de cobre para optimizar sus algoritmos de corrección de errores PAM-16. No desconecte el módulo precipitadamente pensando que está averiado; dé tiempo al DSP para que establezca la conexión.

Al respetar los límites térmicos, cumplir con las estrictas normas de distancia del Cat6a y seguir estos protocolos de instalación física, el SFP-10G-T-30 proporcionará un puente altamente confiable y económico entre su hardware de cobre antiguo y su infraestructura de fibra de alta velocidad.

🔶 Preguntas frecuentes sobre SFP-10G-T-30

1. ¿Es compatible el SFP-10G-T-30 con el cable Cat6?

Sí. La SFP-10G-T-30 apoya a ambos Cat6 y Cat6a Cables para transmisión 10GbE de hasta 30 m. El cable Cat6 suele ser suficiente para enlaces de corta distancia, mientras que el Cat6a proporciona una mayor estabilidad de la señal y menor interferencia en entornos empresariales.

2. ¿Cuál es la distancia máxima del SFP-10G-T-30?

El distancia máxima de transmisión is diez metros. mediante cableado Ethernet de cobre. Este menor alcance ayuda a reducir el consumo de energía y la generación de calor en comparación con los módulos RJ45 10GBASE-T tradicionales de 80 m o 100 m.

3. ¿Por qué los módulos de cobre de 10G se calientan tanto?

Los módulos 10GBASE-T utilizan un procesamiento de señal complejo para transmitir Ethernet de alta velocidad a través de cables de cobre. Esto requiere más energía que los módulos ópticos, lo que genera calor adicional. Los modelos de corto alcance, como el SFP-10G-T-30, están diseñados para reducir la emisión térmica y mejorar la eficiencia del conmutador.

4. ¿Puede el módulo SFP-10G-T-30 funcionar en conmutadores que no sean de Cisco?

Sí, muchos módulos SFP-10G-T-30 compatibles admiten conmutadores de varios fabricantes, incluidas las plataformas Aruba, Juniper, Dell, MikroTik y Ubiquiti. Sin embargo, la compatibilidad depende del firmware, la codificación de la EEPROM y las políticas del transceptor del conmutador.

5. ¿Es la fibra óptica mejor que 10GBASE-T para los centros de datos?

La fibra óptica suele ser mejor para redes de centros de datos de alta densidad y larga distancia, ya que ofrece menor latencia, menor consumo de energía y mayor escalabilidad. Sin embargo, el SFP-10G-T-30 sigue siendo una solución rentable para implementaciones de Ethernet de 10 Gbps de corto alcance que utilizan el cableado RJ45 existente.

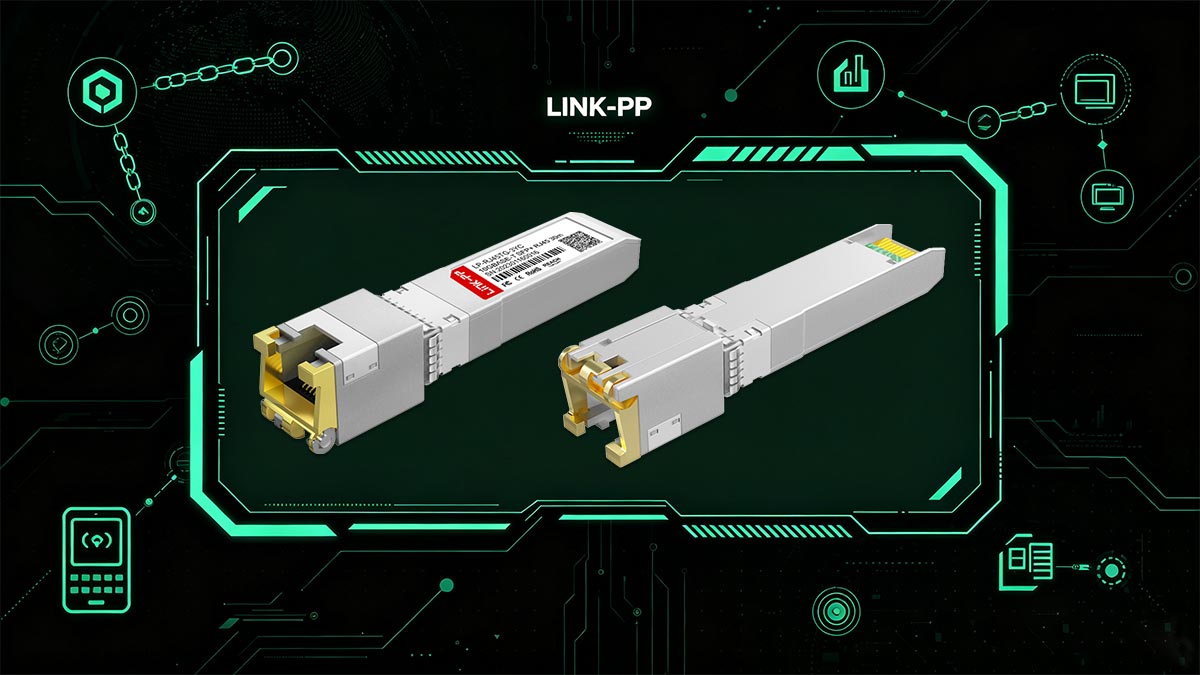

🔶 Elegir la solución SFP-10G-T-30 adecuada para un valor de red a largo plazo

El SFP-10G-T-30 Es una solución práctica para organizaciones que necesitan conectividad 10GbE confiable a través de la infraestructura RJ45 existente, sin el alto costo de implementación de la fibra óptica. Su menor consumo de energía, su alcance de transmisión optimizado de 30 m y su compatibilidad con numerosos conmutadores empresariales la hacen especialmente adecuada para redes de pymes, laboratorios domésticos, computación perimetral y enlaces ascendentes de corto alcance en centros de datos.

Al seleccionar un transceptor 10GBASE-T, es importante evaluar:

• Compatibilidad con Switch
• Rendimiento térmico
• Calidad del cableado
• Eficiencia energetica
• Escalabilidad a largo plazo

Para los usuarios que buscan una compatibilidad estable con múltiples proveedores y una implementación rentable, elegir un módulo probado profesionalmente puede reducir significativamente el tiempo de inactividad de la red y los costos de resolución de problemas.

Si planea actualizar su infraestructura Ethernet de 10G, LINK-PP Tienda Oficial Ofrece módulos transceptores RJ45 SFP-10G-T-30 compatibles, diseñados para Cisco y otras plataformas de red convencionales, con soporte para aplicaciones empresariales, industriales y de laboratorio doméstico.
