En las redes modernas, establecer una conexión directa SFP a SFP es un método fundamental para conectar dispositivos de alta velocidad. Esta configuración, a menudo denominada "en cadena", implica un enlace óptico directo entre dos puertos SFP, evitando así hardware intermedio complejo. Ya sea para apilar conmutadores, realizar pruebas de laboratorio o establecer enlaces temporales de alto ancho de banda, comprender la lógica subyacente de estas conexiones es esencial para mantener una red estable y eficiente.
La integración exitosa de módulos SFP a SFP requiere más que una simple conexión física; exige una alineación precisa de los parámetros ópticos y los protocolos de hardware. Desde la lógica de cruce TX-RX del cableado LC hasta la coincidencia crítica de longitudes de onda y tipos de fibra, cada capa de la conexión debe estar sincronizada. Al dominar los fundamentos físicos y la monitorización de diagnóstico (DDM), los ingenieros de red pueden optimizar los presupuestos de enlace y garantizar una transmisión de datos fiable en arquitecturas de 1G, 10G y velocidades superiores.

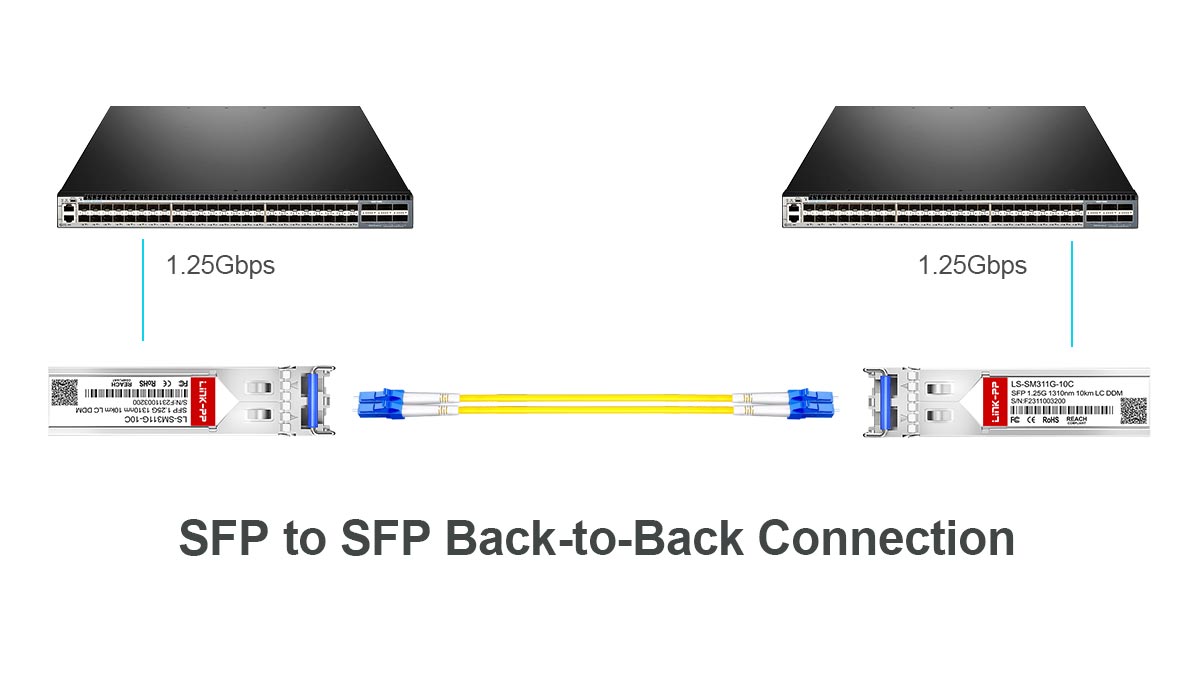

🔆 ¿Qué es una conexión SFP a SFP en sentido inverso?
Una conexión directa SFP a SFP se refiere a una configuración de red directa donde dos módulos transceptores ópticos SFP se conectan mediante un cable de fibra óptica sin ningún equipo activo intermedio. Esta configuración constituye un componente fundamental para la transmisión de datos de alta velocidad, proporcionando un canal punto a punto dedicado entre dos interfaces de hardware.
Definición: Enlace óptico directo entre dos puertos SFP
En esencia, una conexión SFP a SFP es un enlace a nivel de hardware que se establece insertando módulos transceptores en las ranuras SFP de dos dispositivos diferentes —como conmutadores, enrutadores o servidores— y conectándolos con el cable de fibra óptica adecuado. Esto crea una ruta óptica continua que permite que las señales eléctricas de un dispositivo host se conviertan en luz, se transmitan y, posteriormente, se vuelvan a convertir en datos eléctricos en el extremo receptor.
A diferencia de las topologías de red complejas que implican múltiples saltos a través de repetidores o amplificadores intermedios, el método de conexión directa se caracteriza por su simplicidad y baja latencia. Es la forma más directa de facilitar la comunicación entre dos puertos Ethernet o Fibre Channel, ya que la integridad de la señal depende completamente de la lógica interna de los transceptores.
Cómo funcionan en la práctica las conexiones consecutivas
En un entorno práctico, la lógica de conexión directa requiere una alineación precisa de las rutas de transmisión (TX) y recepción (RX). Al conectar dos módulos SFP, el cable de fibra óptica debe garantizar que la señal del transmisor del puerto A llegue al receptor del puerto B, y viceversa. Esto se suele lograr mediante un puente de fibra óptica cruzado, que impide que los dos transmisores interfieran entre sí, lo que provocaría un fallo en el enlace.
Una vez establecida la conexión física, los dispositivos anfitriones inician un proceso de intercambio de señales. Los módulos SFP intercambian señales básicas para confirmar la presencia de una portadora óptica válida. Si las longitudes de onda, las velocidades y los tipos de fibra son compatibles, el estado de la capa de enlace cambia a "Activo" y los dispositivos comienzan a sincronizar sus relojes para permitir el intercambio de paquetes de datos sin errores.
Casos de uso comunes para conexiones SFP a SFP
Una de las aplicaciones más frecuentes de la conectividad SFP a SFP es la conexión en cascada entre conmutadores. En centros de datos o armarios MDF/IDF empresariales, se utilizan enlaces de fibra óptica directos para apilar conmutadores o crear enlaces ascendentes de alta velocidad, lo que aumenta la densidad de puertos y el ancho de banda de la red. Gracias a su compatibilidad con distancias que van desde unos pocos metros hasta decenas de kilómetros, se trata de una solución versátil tanto para la distribución local como para la distribución en campus.
Además, esta configuración es fundamental en las pruebas de laboratorio y la resolución de problemas. Los ingenieros suelen conectar dos módulos SFP directamente en un entorno controlado para validar el rendimiento del hardware, probar configuraciones de software o simular enlaces de larga distancia mediante atenuadores. También es el método preferido para enlaces temporales, como la creación de sitios de recuperación de datos de emergencia o el acceso de alta velocidad durante eventos en los que aún no se dispone de una infraestructura permanente.

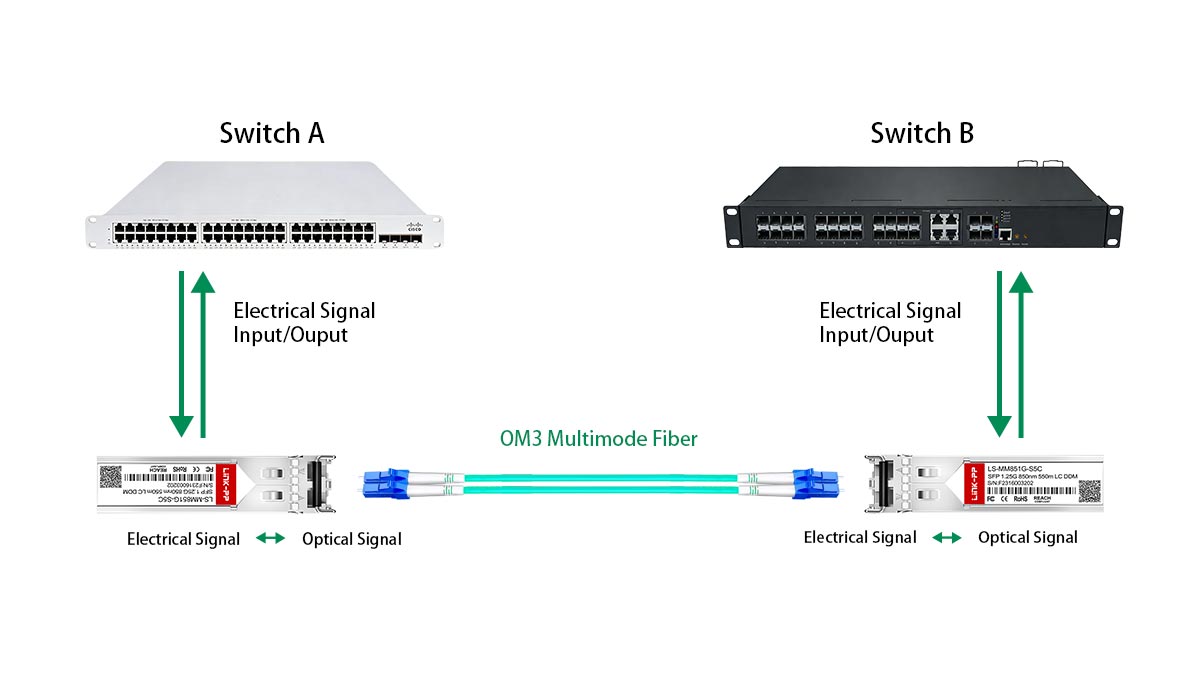

🔆 Aspectos físicos básicos de las conexiones SFP a SFP
La capa física es la base de cualquier enlace SFP a SFP, ya que abarca los requisitos mecánicos y ópticos necesarios para la integridad de la señal. Para establecer una conexión exitosa, se requiere un conocimiento preciso de cómo viaja la luz a través de la fibra óptica y de las interfaces de hardware que facilitan este intercambio.
Explicación de la lógica de conmutación TX-to-RX
En una configuración estándar de SFP de doble fibra, la comunicación se basa en un canal de transmisión (TX) y un canal de recepción (RX). Para que dos SFP se comuniquen, la salida del primer módulo debe coincidir con la entrada del segundo. Esto se conoce como lógica de cruce, donde el puerto TX del SFP A se conecta al puerto RX del SFP B, y viceversa.
Sin este cruce, el enlace permanecerá inactivo porque ambos módulos intentarían comunicarse por el mismo cable mientras escuchan por el otro. Si bien algunos sistemas modernos admiten la función auto-MDIX para cobre, los enlaces ópticos requieren estrictamente la correcta orientación física del par de fibras, que a menudo se controla mediante la polaridad del conector dúplex LC.
Tipos de interfaz y cableado LC de doble fibra
El conector LC (Lucent Connector) es la interfaz estándar de la industria para módulos SFP debido a su tamaño compacto y alta densidad. Estos conectores suelen incorporar un mecanismo de cierre de tipo "empujar-tirar" que garantiza una fijación segura dentro del transceptor SFP, minimizando la pérdida de inserción y protegiendo la delicada férula de vidrio.
Al seleccionar cables para enlaces SFP a SFP, la opción más común es el cable de conexión dúplex, que une dos fibras para gestionar el tráfico bidireccional simultáneo. Sin embargo, en escenarios específicos, se pueden utilizar módulos SFP Simplex BiDi, que emplean una sola fibra óptica con diferentes longitudes de onda para la transmisión y la recepción, aunque estos requieren una coincidencia precisa de los filtros ópticos internos.
Selección de fibra monomodo frente a fibra multimodo
La elección entre fibra monomodo (SMF) y fibra multimodo (MMF) depende principalmente de la distancia del enlace y de los módulos SFP específicos que se utilicen. La fibra monomodo utiliza un núcleo estrecho para transmitir una única trayectoria de luz, lo que la hace ideal para la conectividad de largo alcance, mientras que la fibra multimodo utiliza un núcleo más ancho que permite la propagación de múltiples modos de luz, lo que resulta rentable para aplicaciones de centros de datos de corto alcance.
La siguiente tabla resume las principales diferencias técnicas entre estos dos tipos de fibra para ayudarle a elegir:
| Elemento |
Fibra monomodo (SMF) |
Fibra multimodo (MMF) |
| Diámetro central |
9μm |
50 µm o 62.5 µm |
| Longitud de onda |
1310 nm / 1550 nm |
850nm |
| Distancia típica |
10 km a 80 km+ |
Hasta 550m |
| Fuente de luz |
Láser FP o DFB |
Láser VCSEL |
| Costo |
Más alto |
Más Bajo |
Conexión directa de fibra óptica frente a la implementación de un panel de conexiones
En una conexión de fibra óptica directa, un único cable de conexión enlaza dos puertos SFP a corta distancia, por ejemplo, dentro del mismo rack. Este método ofrece la menor atenuación de señal posible y es el más sencillo de solucionar problemas. Es la opción preferida para el apilamiento de alta velocidad o la conexión de servidores adyacentes, donde la gestión del cableado es simple.
Por el contrario, la implementación de paneles de conexión introduce puntos de conexión intermedios para organizar el cableado en instalaciones de mayor tamaño. Si bien esto genera una pérdida de interconexión debido a los adaptadores y puentes adicionales, proporciona la escalabilidad y flexibilidad necesarias para el cableado estructurado. Al utilizar paneles de conexión para enlaces SFP a SFP, los ingenieros deben tener en cuenta el presupuesto óptico acumulado para garantizar que la señal se mantenga dentro del rango de sensibilidad del receptor.

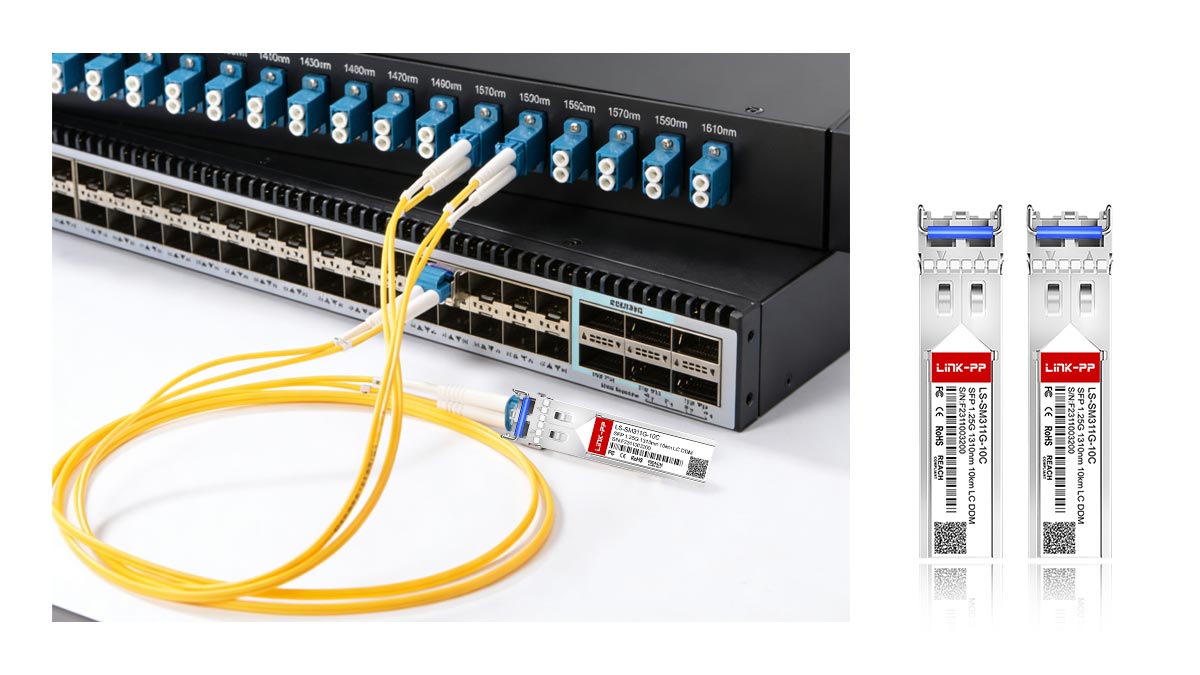

🔆 Cómo se establecen las conexiones SFP a SFP
La transición de una conexión física de fibra a un enlace de datos funcional implica una sofisticada secuencia de señalización de hardware y sincronización lógica. Este proceso garantiza que ambos módulos SFP no solo estén físicamente presentes, sino que también sean eléctrica y ópticamente compatibles para intercambiar flujos de bits.
Detección de inicialización de enlace y pérdida de señal (LOS)
El proceso de inicialización comienza en el momento en que se inserta y alimenta un módulo SFP. La lógica interna del transceptor monitoriza inmediatamente la entrada óptica mediante el pin de pérdida de señal (LOS). Si el receptor detecta un nivel de potencia óptica entrante superior a su umbral predefinido, la señal LOS se desactiva, indicando al conmutador host que hay una portadora física presente.
Si la fibra se rompe o el módulo SFP remoto se apaga, la línea de visión (LOS) permanece activa, impidiendo que el host intente enviar datos a través de un enlace inactivo. Esta detección a nivel de hardware constituye la primera línea de defensa en la gestión del enlace, garantizando que los protocolos de nivel superior solo se activen cuando se verifique una conexión física válida.
Negociación automática frente a configuración de velocidad forzada
En las conexiones SFP estándar de 1G, la negociación automática se utiliza a menudo para sincronizar parámetros de enlace como la velocidad y el modo dúplex entre los dos extremos. Los dispositivos intercambian "pulsos de enlace rápido" o grupos de códigos específicos para acordar la velocidad máxima compatible entre ambos. Sin embargo, en configuraciones SFP en serie que involucran a diferentes proveedores o equipos antiguos, la negociación automática puede fallar ocasionalmente o provocar fluctuaciones en los puertos.
Para enlaces de alta velocidad como 10G (SFP+), 25G o 100G, la negociación automática suele estar desactivada y se opta por una configuración de velocidad forzada. Dado que estos estándares de alta velocidad generalmente operan a una velocidad fija, la codificación manual de la velocidad en ambos puertos garantiza un proceso de conexión más rápido y estable, eliminando la ambigüedad de la fase de negociación.
Recuperación de reloj y datos (CDR) en enlaces de alta velocidad
A medida que las velocidades de datos alcanzan el rango de gigabits, mantener la sincronización de la señal se convierte en un desafío importante. La recuperación de reloj y datos (CDR) es una función crítica en los módulos SFP+ y SFP28 de alta velocidad, ya que extrae la información de sincronización directamente del flujo de datos entrante. Dado que no existe un cable de reloj independiente en la fibra óptica, el receptor debe "reconstruir" el reloj para muestrear con precisión los pulsos ópticos de alta velocidad.
El circuito CDR corrige la fluctuación de la señal y compensa las pequeñas distorsiones de temporización causadas por la fibra óptica. En una conexión SFP directa, la calidad del CDR determina la capacidad del sistema para tolerar la degradación de la señal. Si el CDR no puede sincronizarse con la frecuencia de entrada, el enlace sufrirá altas tasas de error de bits o no se inicializará en absoluto, incluso si la potencia óptica se encuentra dentro del rango normal.

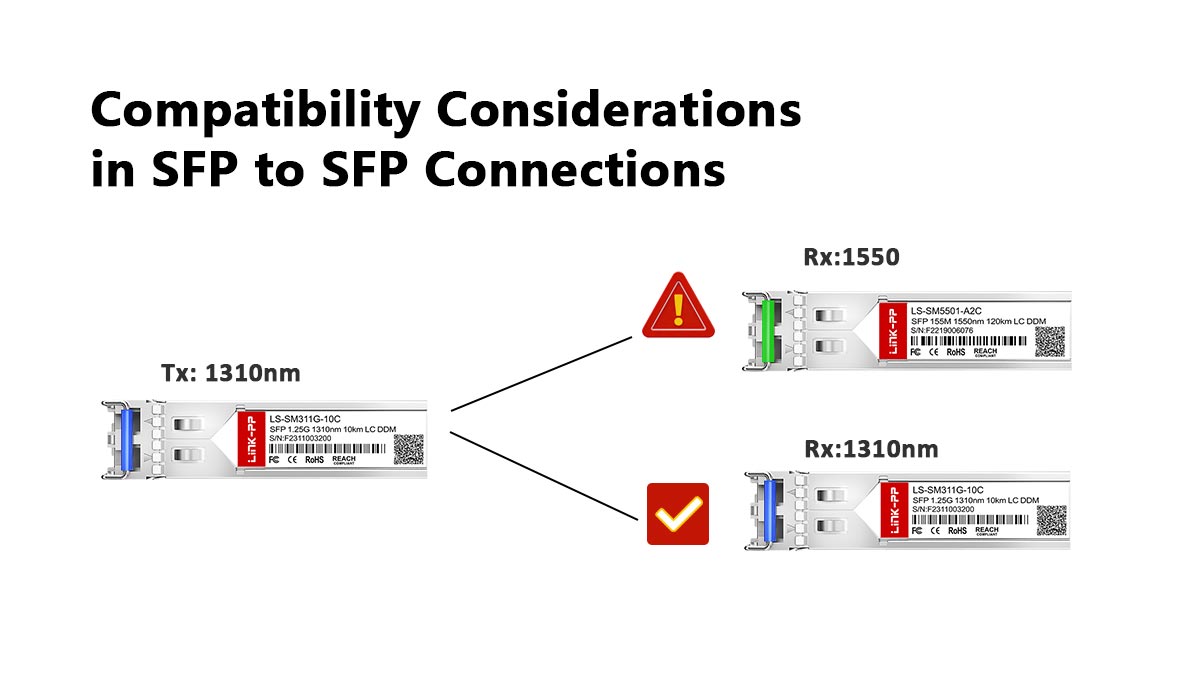

🔆 Consideraciones de compatibilidad en conexiones SFP a SFP
La compatibilidad es el obstáculo más crítico para garantizar una conexión SFP a SFP sin interrupciones, ya que requiere la sincronización de parámetros ópticos, físicos y codificados por software. Incluso si el hardware encaja perfectamente en la ranura, una discrepancia en la longitud de onda, la velocidad o la codificación específica del fabricante puede impedir que el enlace se inicialice o causar problemas de rendimiento intermitentes.
Adaptación de longitud de onda (850 nm, 1310 nm, 1550 nm)
En una configuración en serie, ambos transceptores SFP deben operar en longitudes de onda coincidentes para poder comunicarse entre sí. Por ejemplo, un SFP multimodo suele usar un láser de 850 nm, mientras que los módulos SFP monomodo utilizan 1310 nm o 1550 nm. Si un lado transmite a 1310 nm y el otro espera 850 nm, el receptor no podrá detectar la señal entrante, lo que provocará un fallo total del enlace.
La coincidencia de longitud de onda se vuelve aún más compleja con los módulos SFP BiDi, que utilizan multiplexación por división de longitud de onda (WDM) para transmitir y recibir en una sola hebra. En estos casos, es necesario utilizar un par complementario, como un módulo de 1310 nm-TX/1490 nm-RX en un extremo y un módulo de 1490 nm-TX/1310 nm-RX en el otro, para garantizar que la frecuencia de transmisión de uno coincida perfectamente con la frecuencia de recepción del otro.
Desajuste del tipo de fibra (problemas entre fibra monomodo y fibra multimodo)
El medio físico debe coincidir con las especificaciones ópticas de los módulos SFP. La fibra monomodo (SMF) y la fibra multimodo (MMF) tienen diámetros de núcleo muy diferentes, y mezclarlas en un enlace SFP a SFP provoca una atenuación severa de la señal o "dispersión modal". Insertar un cable de conexión MMF entre dos transceptores SMF hará que la luz se disperse, lo que probablemente hará que la señal caiga por debajo del umbral de sensibilidad del receptor.
Si bien existen algunos cables de acondicionamiento de modo especializados para solucionar ciertas deficiencias, el estándar de la industria exige una uniformidad estricta. El uso de un tipo de fibra incorrecto suele provocar la caída del enlace o una alta tasa de error de bits (BER), ya que los pulsos de luz se distorsionan demasiado para que el módulo SFP receptor pueda reconstruir los datos con precisión.
Compatibilidad del proveedor y codificación del módulo (EEPROM/Bloqueo de marca)
Más allá de la física de la luz, muchos fabricantes de equipos de red implementan la "bloqueo de proveedor" mediante la memoria EEPROM interna del SFP. Este pequeño chip de memoria contiene códigos específicos del proveedor que el conmutador principal verifica al insertarlo. Si el código no coincide con la "lista aprobada" del conmutador, el puerto puede ser deshabilitado administrativamente o el conmutador puede activar una advertencia de "transceptor de terceros".
Para garantizar la compatibilidad en una configuración SFP a SFP que involucre hardware de diferentes marcas, los ingenieros deben usar módulos compatibles, codificados específicamente para cada host. Esto asegura que la interfaz I2C pueda comunicarse correctamente con el sistema operativo del host, permitiendo el acceso completo a los datos de diagnóstico y evitando el cierre de puertos a nivel de software.
Velocidad y compatibilidad de protocolos (1G, 10G, 25G)
La incompatibilidad de velocidades es una causa común de fallos de enlace en configuraciones en serie. La mayoría de los puertos SFP están diseñados para velocidades de datos específicas; si bien algunos puertos SFP+ (10G) son compatibles con versiones anteriores de SFP estándar (1G), esto no es una regla general. Si un extremo está configurado a 10 Gbps y el otro es un módulo antiguo de 1 Gbps, no podrán sincronizar sus velocidades de reloj y el enlace permanecerá inactivo.
Además, el protocolo subyacente debe ser compatible. Si bien Ethernet es el más común, los SFP también se utilizan para Fibre Channel (almacenamiento) y OTN (telecomunicaciones). Un SFP diseñado exclusivamente para Fibre Channel 8G no establecerá un enlace con un SFP codificado para Ethernet, incluso si comparten la misma longitud de onda física y tipo de fibra, debido a que las reglas de tramado y codificación difieren en la capa de enlace de datos.
🔆 Limitaciones de distancia y presupuestos ópticos para SFP a SFP
Gestionar el presupuesto óptico es fundamental para garantizar que la señal luminosa no sea ni demasiado débil para ser detectada ni demasiado fuerte para dañar el receptor. En una configuración SFP a SFP, la limitación de distancia viene determinada por el equilibrio entre la potencia de lanzamiento del transmisor y la sensibilidad del receptor, teniendo en cuenta todas las pérdidas a lo largo de la fibra óptica.
Cálculo de los márgenes de pérdida y atenuación del enlace
El cálculo de la pérdida de enlace implica sumar la pérdida en decibelios (dB) de cada componente entre los dos puertos SFP. Esto incluye la atenuación inherente del cable de fibra por kilómetro, las pérdidas por inserción del conector y cualquier pérdida debida a empalmes o paneles de conexión. La pérdida total debe ser inferior al "presupuesto de potencia óptica", que es la diferencia entre la potencia mínima de transmisión del SFP y su sensibilidad mínima de recepción.
Más allá del cálculo básico, los ingenieros deben mantener un margen de atenuación, generalmente de entre 2 dB y 3 dB. Este margen de seguridad tiene en cuenta el envejecimiento futuro de la fibra, las posibles reparaciones (empalmes) y los factores ambientales que podrían aumentar la pérdida de señal con el tiempo. Si la pérdida calculada consume todo el presupuesto sin margen, el enlace puede sufrir fluctuaciones intermitentes o altas tasas de error de bits.
Uso de atenuadores fijos para pruebas consecutivas de corto alcance
Un riesgo común en las conexiones directas de SFP a SFP, especialmente con módulos de largo alcance (LX/EX/ZX), es la saturación del receptor. Si se conectan dos SFP de alta potencia y largo alcance con un cable de conexión corto de 1 metro, la intensidad de la luz puede superar el punto de saturación del receptor, lo que podría provocar errores de bits o daños físicos permanentes en el fotodiodo sensible.
Para mitigar este problema, se utilizan atenuadores ópticos fijos que reducen artificialmente la intensidad de la señal a un nivel seguro. Estos pequeños adaptadores LC macho-hembra se insertan en el enlace para simular la pérdida de señal propia de una conexión de fibra óptica de larga distancia. En entornos de prueba, el uso de un atenuador de 5 dB o 10 dB garantiza que el receptor opere dentro de su rango dinámico óptimo durante la validación de hardware en cadena.
Límites de dispersión en la conectividad de fibra óptica de larga distancia
Mientras que la atenuación se refiere a la intensidad de la señal, la dispersión se refiere a su "desenfoque". En enlaces SFP a SFP de larga distancia, la dispersión cromática y modal puede provocar que los pulsos de luz se expandan durante su propagación, llegando a superponerse. Esto imposibilita que el SFP receptor distinga entre bits individuales, incluso si la potencia óptica es técnicamente suficiente.
Las limitaciones de distancia suelen estar determinadas por estos límites de dispersión, más que por la pérdida de potencia, especialmente a velocidades de 10 Gbps o superiores. Por ejemplo, los módulos SFP+ ZR estándar de 10 Gbps pueden alcanzar los 80 km, pero si se supera esa distancia sin tecnología de compensación de dispersión, se produce una pérdida total de la integridad de los datos.
Impacto del radio de curvatura de la fibra en el presupuesto óptico
El manejo físico del cable de fibra óptica influye significativamente en el rendimiento óptico de una conexión SFP a SFP. Si un cable de fibra se dobla demasiado bruscamente —superando su radio de curvatura mínimo especificado— la luz se escapa del núcleo de vidrio hacia el revestimiento. Este fenómeno, conocido como pérdida por macrocurvatura, puede añadir instantáneamente varios decibelios de atenuación no deseada al enlace.
En entornos con poco espacio en los racks o en bandejas de cables abarrotadas, una mala gestión del cableado suele provocar fallos de enlace imperceptibles, donde los módulos SFP parecen funcionar, pero la señal se debilita debido a la tensión física en el cable. El uso de fibra insensible a la flexión (BIF) o una gestión adecuada del cable sobrante son esenciales para mantener el presupuesto óptico dentro de sus parámetros operativos de diseño.
🔆 Monitoreo de diagnóstico digital (DDM) en configuración SFP a SFP
La monitorización de diagnóstico digital, también conocida como DOM (monitorización óptica digital), es una función crítica que permite a los administradores de red visualizar los parámetros operativos en tiempo real de un módulo SFP. En una configuración SFP a SFP en cascada, la DDM actúa como una "ventana" a la capa física, proporcionando los datos de telemetría necesarios para predecir posibles fallos y garantizar que el enlace se mantenga dentro de su presupuesto óptico.
Monitorización en tiempo real de la potencia de salida óptica
La potencia de transmisión (TX) es la cantidad de energía lumínica que un módulo SFP emite hacia la fibra. Al monitorizar este valor mediante DDM, se puede verificar si el láser funciona correctamente y de acuerdo con sus especificaciones de fábrica.
- Seguimiento del estado del láser: Una caída significativa en la potencia de transmisión con el tiempo suele indicar que el diodo láser está envejeciendo o fallando, lo que permite un reemplazo proactivo antes de que se produzca una interrupción total del enlace.
- Verificación de estabilidad: Una potencia de salida constante garantiza que la "fuente" del enlace SFP a SFP sea estable, descartando que el transceptor local sea la causa de altas tasas de error o fluctuaciones de la señal.
Seguimiento de la sensibilidad del receptor y los niveles de entrada
La monitorización de la potencia del receptor (RX) es quizás la métrica más importante en una conexión directa, ya que mide la intensidad de la luz que llega desde el SFP remoto. Este valor debe estar dentro del "rango dinámico" específico del receptor: ni demasiado débil como para perderse entre el ruido ni demasiado fuerte como para causar saturación.
- Análisis de atenuación: Si la potencia de transmisión (TX) en un extremo es alta, pero la potencia de recepción (RX) en el otro es baja, DDM ayuda a los ingenieros a identificar instantáneamente pérdidas excesivas en el cable de fibra o en los conectores.
- Prevención de la saturación: En pruebas de corto alcance, el DDM confirma si la potencia de recepción es demasiado alta (acercándose al punto de saturación), lo que indica la necesidad de un atenuador óptico para proteger el hardware.
Alertas de umbral de temperatura y voltaje
Los SFP son dispositivos electrónicos sensibles que operan dentro de límites térmicos y eléctricos específicos. DDM monitoriza continuamente la temperatura interna del módulo y la tensión de alimentación proporcionada por el conmutador principal.
- Gestión térmica: Los módulos SFP generan calor durante la transmisión de datos a alta velocidad; el sistema DDM alerta al sistema si la temperatura supera los límites de seguridad, lo que podría provocar errores de bits o daños permanentes en el hardware.
- Supervisión de la fuente de alimentación: La supervisión del voltaje garantiza que el dispositivo anfitrión proporcione energía estable al transceptor, ya que las caídas de voltaje pueden provocar un rendimiento errático del láser y fluctuaciones frecuentes en el enlace.
Utilización de la interfaz I2C para el acceso a datos de la EEPROM.
Todos los datos DDM se comunican entre el módulo SFP y el conmutador host a través de la interfaz serial I2C (Inter-Integrated Circuit). Este bus de dos hilos permite al host leer la memoria interna del transceptor (EEPROM) sin interrumpir el tráfico de datos de alta velocidad.
Además del diagnóstico en tiempo real, esta interfaz proporciona acceso a información estática como el nombre del fabricante, el número de pieza, el número de serie y el código de fecha. En una configuración en cascada, esta comunicación I2C permite que el sistema operativo de red muestre las salidas del comando "Mostrar transceptor de interfaz", convirtiéndose así en el puente principal entre el hardware físico y el software de gestión.
🔆 Estándares de tasa de error de bits (BER) para la confiabilidad de SFP a SFP
La tasa de error de bits (BER) es el indicador definitivo para medir la calidad y la fiabilidad de una conexión SFP a SFP. Cuantifica el porcentaje de bits que se han alterado durante la transmisión debido a ruido, interferencias o distorsión, lo que refleja directamente el estado del enlace óptico subyacente.
La importancia del umbral BER de 10⁻¹²
En el mundo de las redes de alta velocidad, el estándar de oro para la transmisión óptica es una tasa de error de bits (BER) de 10⁻¹². Esto significa que, estadísticamente, solo se produce un error de bit por cada billón de bits transmitidos. Mantener este umbral es vital, ya que tasas de error más altas conllevan retransmisiones frecuentes de paquetes, lo que degrada el rendimiento de la red y aumenta la latencia, llegando incluso a hacer que el enlace sea inutilizable para datos críticos.
En una configuración SFP a SFP en configuración back-to-back, lograr una tasa de error de bits (BER) de 10⁻¹² indica que la relación señal-ruido (SNR) está optimizada y que el receptor distingue con precisión entre pulsos de luz de alta y baja intensidad. Si la BER aumenta a 10⁻⁹ o más, el enlace puede aparecer como "activo" en el software, pero los usuarios experimentarán caídas significativas en el rendimiento y tiempos de espera a nivel de aplicación.
Desafíos de la integridad de la señal en entornos industriales
La integridad de la señal en los enlaces SFP a SFP puede verse comprometida al implementarse en entornos industriales o adversos. La interferencia electromagnética (EMI) de maquinaria pesada, las fluctuaciones extremas de temperatura y las vibraciones físicas pueden introducir fluctuaciones (jitter) en el flujo de datos de alta velocidad. Si bien la fibra es inmune a la EMI eléctrica, la electrónica SFP y la interfaz del host no lo son, lo que puede provocar un aumento de los errores de bits.
Además, los entornos industriales suelen presentar redes eléctricas inestables. Las fluctuaciones en el voltaje suministrado a los módulos SFP pueden afectar la precisión del controlador láser, provocando inconsistencias en los pulsos ópticos. Un blindaje adecuado del equipo anfitrión y una gestión térmica estable son esenciales para proteger la tasa de error de bits (BER) del enlace en estas condiciones adversas.
Corrección de errores hacia adelante (FEC) en enlaces SFP+ de alto ancho de banda
A medida que las velocidades aumentan de 10G a 25G y más allá, los márgenes de error físicos se vuelven increíblemente reducidos. Para contrarrestar esto, se suele implementar la corrección de errores hacia adelante (FEC). La FEC funciona añadiendo bits de "paridad" redundantes al flujo de datos en el módulo SFP transmisor; el receptor utiliza estos bits para detectar y corregir automáticamente un cierto número de errores sin necesidad de retransmisión.
En una conexión SFP a SFP, la corrección de errores hacia adelante (FEC) reduce la calidad de la señal óptica requerida, lo que permite corregir un enlace con una tasa de error de bits (BER) baja (por ejemplo, 10⁻⁵) hasta alcanzar una 10⁻¹² a nivel de protocolo. Sin embargo, para que esto funcione, tanto los módulos SFP como los puertos del host deben ser compatibles con el mismo algoritmo FEC (como Firecode o RS-FEC). Si existe una discrepancia en la configuración de FEC, el enlace podría fallar al inicializarse o mostrar una gran cantidad de errores no corregibles.
Impacto de la pérdida de retorno óptico (ORL) en los márgenes de error
La pérdida de retorno óptico (ORL, por sus siglas en inglés) se refiere a la cantidad de luz que se refleja hacia el láser emisor, generalmente causada por conectores sucios, empalmes defectuosos o espacios entre el vidrio y el aire en la ruta SFP a SFP. Los altos niveles de luz reflejada pueden provocar retroalimentación en el láser transmisor, generando ruido óptico e inestabilidad que aumentan directamente la tasa de error de bits.
Gestionar la pérdida de retorno óptico (ORL) es especialmente importante en enlaces de alta velocidad y larga distancia donde se utilizan láseres de alta potencia. Para mantener márgenes de error adecuados, los ingenieros deben asegurarse de que todas las caras de los extremos de la fibra estén pulidas según las especificaciones correctas (generalmente UPC o APC) y se limpien meticulosamente. Incluso una partícula microscópica de polvo en una férula SFP puede generar suficiente reflexión como para perjudicar la tasa de error de bits (BER) del enlace, aunque la pérdida de potencia total (atenuación) parezca aceptable.
🔆 Protocolos comunes de solución de problemas para fallos de SFP a SFP
Cuando un enlace SFP a SFP no se inicializa correctamente o presenta un rendimiento deficiente, se requiere un enfoque sistemático de resolución de problemas para aislar la falla. Al analizar desde la capa física hasta la configuración lógica, los técnicos pueden identificar de manera eficiente si el problema reside en los transceptores, el medio de fibra óptica o la configuración del host.
Identificación de fallos por pérdida de señal (LOS)
Una alarma de pérdida de señal (LOS) es el indicador más común de una falla total del enlace, lo que significa que el receptor no detecta suficiente luz. Para solucionar este problema, se requiere una verificación paso a paso de la ruta óptica:
- Continuidad física: Compruebe si el cable de conexión de fibra óptica está correctamente insertado en los puertos SFP o si hay roturas visibles o dobleces pronunciados en el cable.
- Alimentación del módulo: Verifique que el módulo SFP esté completamente insertado en la ranura del host; a veces, un módulo puede estar "suelto", lo que impide que los pines eléctricos hagan contacto completo con el plano posterior del conmutador.
- Verificación de transmisión: utilice la interfaz DDM para comprobar si el módulo SFP remoto está transmitiendo luz; si la potencia de transmisión es "N/A" o "0", es posible que el láser remoto esté desactivado o defectuoso.
Diagnóstico de aleteo de puertos y desajustes de velocidad
La fluctuación del puerto, donde el estado del enlace cambia rápidamente entre "Activo" y "Desactivado", suele indicar una calidad de señal deficiente o una discrepancia lógica entre los dos puntos finales.
- Bloqueo de velocidad/dúplex: Asegúrese de que ambos puertos estén configurados a la misma velocidad (por ejemplo, ambos a 10 Gbps). Si un lado está configurado para negociación automática y el otro para negociación forzada, es posible que el enlace tenga dificultades para mantenerse estable.
- Márgenes de presupuesto de enlace: Pueden producirse fluctuaciones si la potencia de recepción se encuentra justo en el umbral de sensibilidad del receptor. Un ligero cambio de temperatura o una leve vibración pueden provocar una caída de la señal suficiente como para interrumpir el enlace momentáneamente.
Procedimientos de limpieza y detección de la contaminación en la superficie de las fibras
Los conectores de fibra contaminados o sucios son una causa frecuente, aunque a menudo ignorada, de fallos en la comunicación entre módulos SFP. El polvo, el aceite o los residuos en la superficie del extremo de la fibra pueden reducir significativamente la calidad de la señal óptica y aumentar la atenuación.
Un proceso de limpieza adecuado incluye:
- Inspección de conectores mediante un endoscopio de inspección de fibra óptica.
- Limpiar con toallitas sin pelusa y soluciones de limpieza óptica adecuadas.
- Evitar la inserción repetida de conectores sucios.
Las prácticas regulares de limpieza e inspección son fundamentales para mantener un rendimiento constante de los enlaces.
Pruebas de bucle cerrado para la validación de hardware
Si sospecha que existe un defecto de hardware, la prueba de bucle invertido es la forma más definitiva de aislar el fallo a un módulo SFP o puerto host específico.
- Bucle externo: Conecte el puerto TX de un módulo SFP directamente a su puerto RX mediante un cable de fibra óptica verificado (asegúrese de usar un atenuador para módulos de larga distancia). Si el puerto se activa, el módulo SFP y el puerto host funcionan correctamente, lo que indica que el problema se encuentra más adelante en el cable de fibra.
- Bucle interno: Muchos conmutadores modernos admiten un "bucle interno" definido por software que prueba la ruta eléctrica dentro del conmutador sin utilizar luz. Esto ayuda a determinar si los ASIC internos o las ranuras SFP del host están fallando.
Solución de problemas de desajuste de longitud de onda
Se produce un desajuste de longitud de onda cuando los dos módulos SFP operan en diferentes partes del espectro óptico. Esto es común al combinar equipos monomodo y multimodo o al usar módulos SFP bidireccionales sin un par compatible.
En estos casos, el DDM puede mostrar que ambos láseres están funcionando (TX es normal), pero el receptor muestra un mensaje de "enlace caído" o una potencia de RX muy baja debido a que el fotodiodo no es sensible a la longitud de onda incidente. Para solucionar esto, verifique siempre que los números de pieza de ambos módulos SFP coincidan con las especificaciones requeridas para la distancia y el tipo de fibra que se esté utilizando.

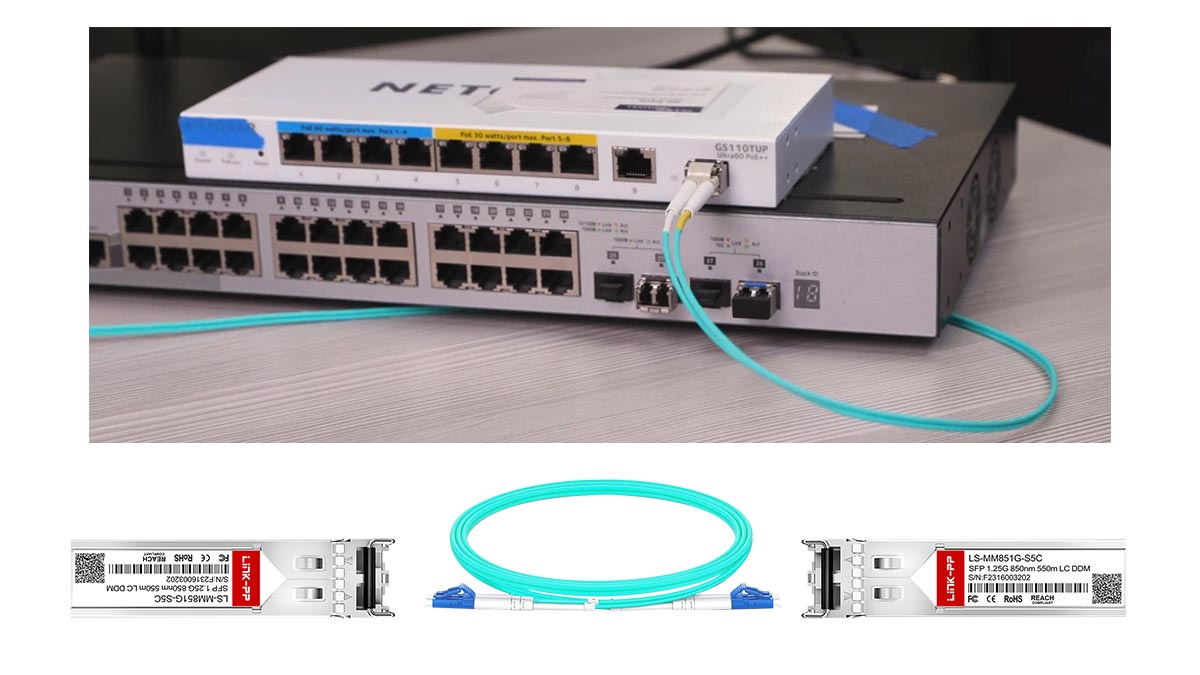

🔆 Mejores prácticas para conexiones SFP a SFP fiables
Para garantizar la estabilidad a largo plazo en una configuración SFP a SFP en configuración back-to-back, la fiabilidad debe integrarse en el diseño del enlace desde el principio. Esto implica cumplir con estrictas normas de higiene de la fibra, como limpiar cada conector antes de la inserción, y mantener un margen óptico adecuado con un margen de seguridad de al menos 2-3 dB. Además, la monitorización constante de la telemetría DDM permite un mantenimiento predictivo, lo que posibilita identificar variaciones en la potencia del láser o aumentos de temperatura antes de que se conviertan en una crisis de tasa de error de bits (BER) o en un fallo total del enlace.
Al alinear sus elecciones de hardware con los estándares de la industria —asegurando longitudes de onda coincidentes, velocidades compatibles y tipos de fibra correctos— puede eliminar la gran mayoría de los problemas de conectividad. Los transceptores de alta calidad y compatibles con el proveedor son la columna vertebral de esta arquitectura, proporcionando la precisión necesaria para una transmisión de datos de baja latencia y sin errores. Para soluciones de red de alto rendimiento que garanticen una interoperabilidad y confiabilidad perfectas, explore la amplia gama de módulos transceptores ópticos disponibles en LINK-PP Tienda Oficial.
