Guía del transceptor HPE 100Gb QSFP28 MPO SR4 de 100 m (845966-B21)

A medida que Ethernet de 100 Gb se consolida como la arquitectura estándar en los centros de datos modernos, muchos equipos de TI buscan módulos ópticos de corto alcance fiables que admitan conmutación de alta densidad, baja latencia e infraestructura de fibra multimodo escalable. Una de las opciones más utilizadas en los entornos de red de HPE es el transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 de 100 m.

Diseñado para conectividad de alta velocidad 100GBase-SR4, el HPE 845966-B21 utiliza un Factor de forma QSFP28, Óptica VCSEL de 850 nm, y una Interfaz de fibra multimodo MPO para entregar hasta 100 metros sobre fibra OM4 y 70 metros sobre fibra OM3Se utiliza ampliamente para la conmutación en la parte superior del rack, arquitecturas spine-leaf, agregación de servidores y tráfico este-oeste de alto ancho de banda dentro de centros de datos empresariales y de hiperescala.

Sin embargo, a pesar de las especificaciones aparentemente sencillas, muchos compradores e ingenieros de redes aún se enfrentan a dudas prácticas sobre la implementación antes de comprar o instalar este módulo:

• ¿El modelo 845966-B21 utiliza MPO-8 o MPO-12?

• ¿Qué polaridad de cable se requiere?

• ¿Funcionará con conmutadores de terceros o en entornos con equipos de diferentes proveedores?

• ¿Es suficiente el OM3 para una transmisión estable de 100G?

• ¿Deberías elegir SR4, BiDi, DAC o LR4?

Estas no son meras preocupaciones teóricas. En foros técnicos y debates en Reddit, los usuarios reales suelen reportar confusión respecto a la polaridad de los MPO, la asignación de carriles de fibra, la compatibilidad de los casetes y la interoperabilidad entre HPE y otros proveedores de redes. En muchos casos, el cableado incorrecto de los MPO —y no la propia fibra óptica— es la verdadera razón por la que un enlace de 100G no se inicializa correctamente.

Esta guía está diseñada para responder a esas preguntas específicas sobre implementación y compra con un enfoque práctico y centrado en la intención de búsqueda. En lugar de repetir información genérica de la hoja de datos, explicaremos:

• Qué hace realmente el transceptor HPE 845966-B21.

• ¿Qué infraestructura de fibra óptica y cableado necesita?

• Las diferencias entre las implementaciones de MPO-8 y MPO-12

• Consideraciones de compatibilidad en el mundo real

• Errores comunes en la implementación de SR4 y métodos para solucionarlos

• Cuándo este transceptor es la mejor opción, y cuándo otra opción de 100G puede ser mejor.

Tanto si está actualizando la red troncal de su empresa, como si está construyendo una nueva red spine-leaf de 100G o simplemente intentando verificar la compatibilidad antes de pedir componentes ópticos, esta guía le ayudará a tomar una decisión técnicamente correcta y rentable.

Al finalizar este artículo, comprenderá claramente cómo el transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 de 100 m se integra en la infraestructura Ethernet de 100 Gb moderna y cómo implementarlo correctamente para lograr una red óptica estable de alta velocidad.

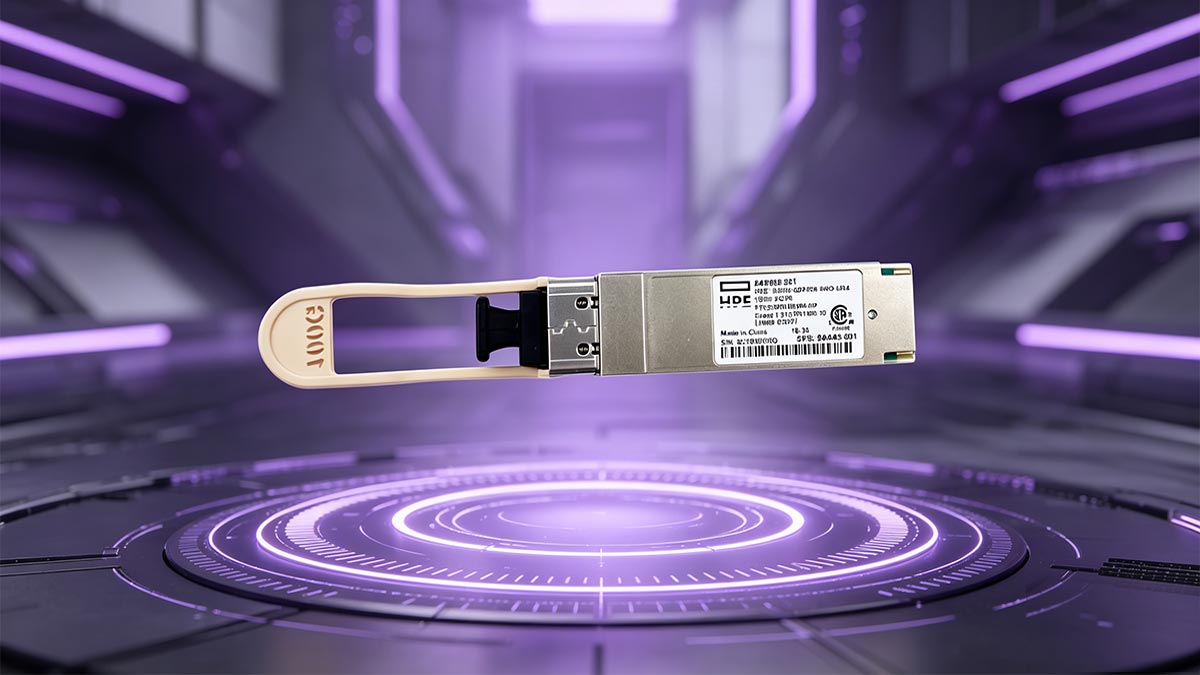

⏩ ¿Qué es el transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4?

El transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 es un módulo óptico de corto alcance y alta velocidad diseñado para proporcionar conectividad Ethernet de 100 Gigabit a través de fibra multimodo (MMF) en entornos de centros de datos modernos. Pertenece al estándar 100GBase-SR4, lo que significa que utiliza cuatro canales de transmisión y cuatro de recepción en paralelo a través de una interfaz de fibra MPO, lo que permite una comunicación de alto rendimiento y baja latencia entre conmutadores, servidores y capas de agregación. En resumen, es un transceptor óptico plug-in que permite que los equipos de red compatibles con HPE transmitan datos de 100G a corta distancia de forma eficiente y fiable.

Desde un punto de vista técnico, este módulo está construido en formato QSFP28, que es el estándar de la industria para interfaces de 100 Gbps. Opera a una longitud de onda de 850 nm, utilizando óptica multimodo basada en VCSEL optimizada para la transmisión de alta velocidad a través de fibra OM3 y OM4. El módulo utiliza un conector MPO (Multi-Fiber Push-On), que normalmente admite 8 fibras activas para la transmisión de datos (4 de transmisión + 4 de recepción), una característica distintiva de la arquitectura SR4.

En la práctica, el HPE 845966-B21 se utiliza principalmente en redes spine-leaf de centros de datos, interconexiones entre racks y entornos de conmutación de alta densidad donde se requieren enlaces de corto alcance y gran ancho de banda. No está diseñado para la transmisión a larga distancia, sino para una conectividad eficiente dentro del centro de datos, donde la velocidad, la densidad y la rentabilidad son primordiales.

Esta combinación de la clase de velocidad QSFP28, la óptica paralela SR4 y la conectividad multimodo MPO es lo que convierte al 845966-B21 en un componente básico estándar para la infraestructura Ethernet de 100G en entornos HPE.

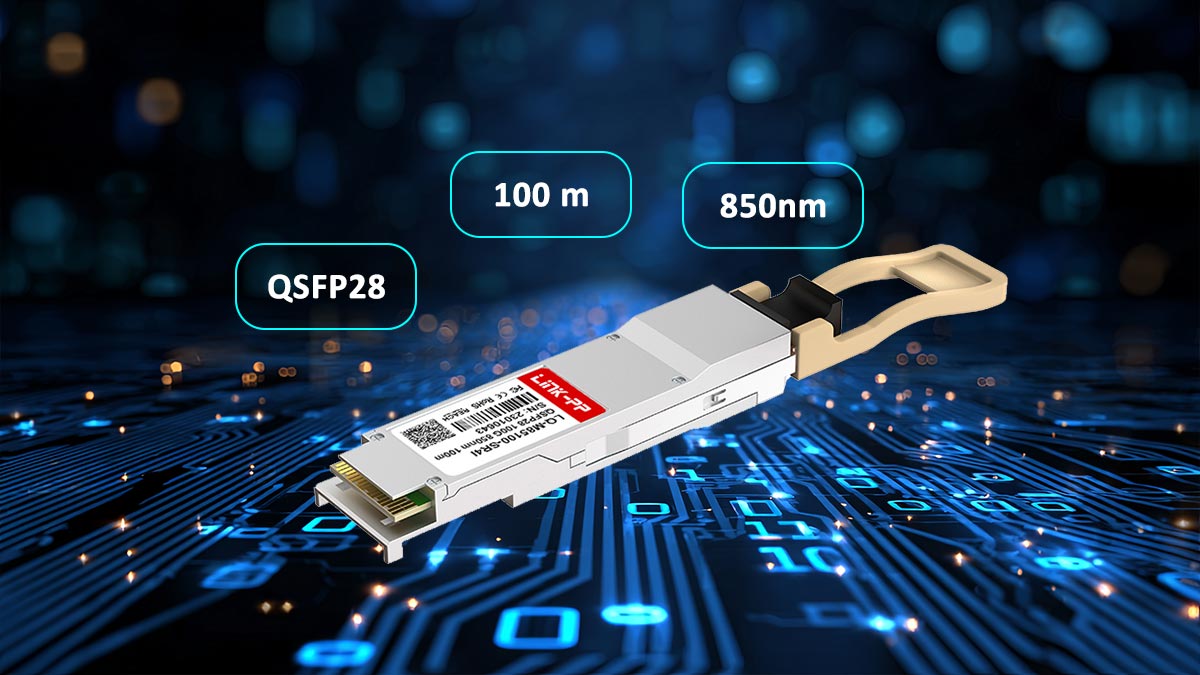

⏩ Especificaciones, tipo de fibra y límites de distancia del HPE 845966-B21

El transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 está diseñado en torno a un conjunto bien definido de especificaciones ópticas de corto alcance optimizadas para entornos de centros de datos con fibra multimodo. En esencia, opera con el estándar 100GBASE-SR4, utilizando óptica basada en VCSEL de 850 nm y transmisión paralela a través de una interfaz multimodo MPO, lo que lo hace ideal para conectividad de alta velocidad dentro y entre racks, donde la baja latencia y el alto ancho de banda son fundamentales.

Desde la perspectiva de la fibra óptica, este transceptor está diseñado exclusivamente para infraestructuras de fibra multimodo (MMF), específicamente para sistemas de cableado OM3 y OM4. Estos tipos de fibra se utilizan ampliamente en los centros de datos modernos debido a su equilibrio entre rendimiento, rentabilidad y facilidad de instalación.

Características clave de rendimiento:

El transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 está diseñado con una arquitectura multimodo de alta densidad de 100G, optimizada para interconexiones de corto alcance en centros de datos. A continuación, se presentan sus especificaciones técnicas principales para una consulta rápida y una validación técnica.

Tabla de Especificaciones

Límites de distancia

Una de las consideraciones prácticas más importantes para este módulo es su limitación de alcance, que está estrictamente definida por el grado de fibra:

• Fibra multimodo OM3: hasta diez metros.

• Fibra multimodo OM4: hasta diez metros.

Esta distinción no es meramente teórica, sino que influye directamente en las decisiones de implementación en el mundo real. Muchos diseños de red fallan no por culpa del transceptor en sí, sino porque se utiliza erróneamente fibra OM3 en escenarios que requieren un alcance de 100 metros. En arquitecturas spine-leaf o en tramos largos entre racks, esto puede provocar inestabilidad en el enlace o incluso la imposibilidad total de establecer la conexión óptica.

Información práctica sobre la implementación

En implementaciones reales de centros de datos, el HPE 845966-B21 ofrece el mejor rendimiento en las siguientes condiciones:

• Enlaces de corto alcance entre conmutadores dentro de la misma fila o módulo.

• La arquitectura de hojas y espinas de alta densidad interconecta

• Entornos ya estandarizados en infraestructura de enlace troncal MPO

• Planta de fibra multimodo limpia y de baja pérdida (especialmente OM4 para un alcance total).

Sin embargo, existen algunos inconvenientes importantes que suelen aparecer en las instalaciones reales:

• Confusión entre OM3 y OM4: OM3 puede funcionar, pero a menudo limita la flexibilidad en la planificación de racks.

• Desajustes de polaridad de MPO: La polaridad incorrecta tipo A/B es una razón común por la que los enlaces no se inicializan.

• Extremos de MPO sucios o dañados: La óptica SR4 es altamente sensible a la contaminación.

• Sobreestimación de la distancia: SR4 no está diseñado para conexiones dentro del campus ni para enlaces de larga distancia.

El HPE 845966-B21 es una solución óptica de 100G de corto alcance, diseñada para ofrecer el máximo rendimiento en fibra multimodo de hasta 100 metros (OM4). Su principal ventaja reside en la conectividad predecible y de alta densidad para centros de datos, no en la transmisión a larga distancia. Para los ingenieros que diseñan o actualizan redes de 100G, la correcta selección del tipo de fibra, el cableado MPO y el presupuesto de distancia es tan importante como la elección del transceptor.

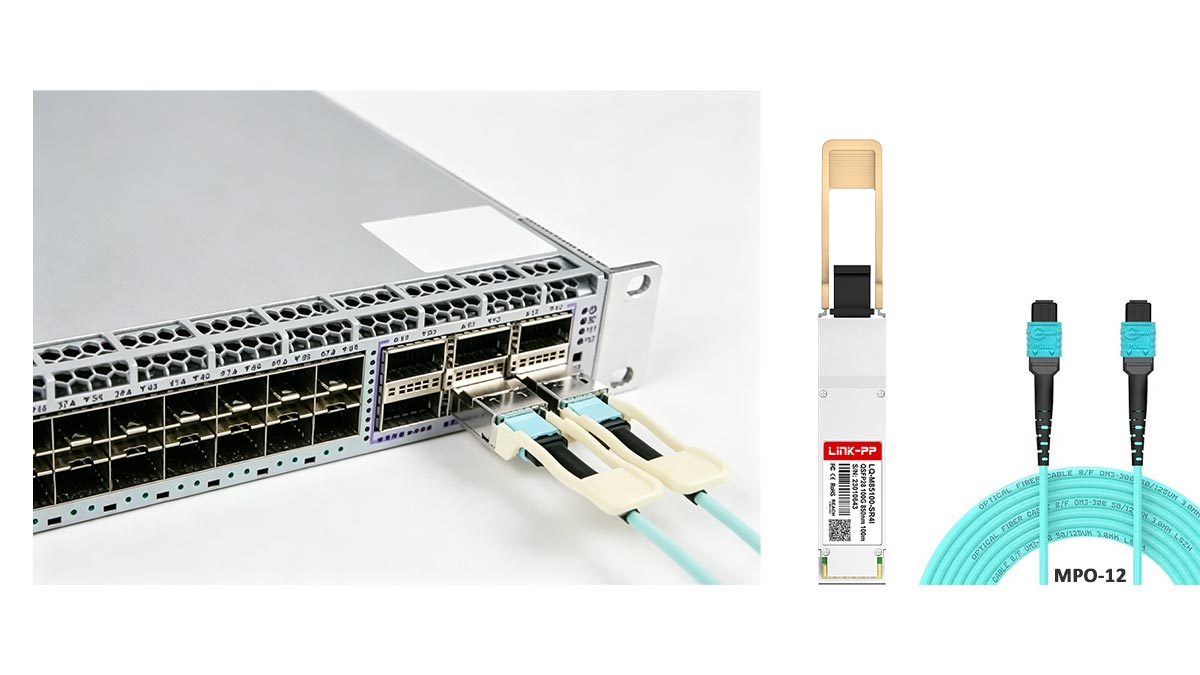

⏩ ¿Qué cable necesita el modelo 845966-B21? Compatibilidad de MPO, polaridad y conectores

Si hay una sección que suele generar más confusión en el uso práctico del transceptor HPE 845966-B21 de 100 Gb QSFP28 MPO SR4 de 100 m, es la capa de cableado. En teoría, el SR4 parece sencillo: basta con conectar un cable MPO para obtener 100 Gb/s. Sin embargo, en la práctica, el tipo de MPO, el número de fibras y la alineación de la polaridad determinan si el enlace se establece instantáneamente o falla sin previo aviso.

En su nivel básico, el 845966-B21 utiliza una interfaz MPO multimodo (óptica paralela SR4), lo que significa que transmite datos a través de 8 fibras activas (4 de transmisión + 4 de recepción). Aquí es donde surge la mayor parte de la confusión, ya que el ecosistema de conectores físicos no siempre coincide con la estructura lógica de los carriles.

Tipo de cable MPO: MPO-12 es el estándar del mundo real.

Aunque SR4 solo utiliza 8 fibras, la mayoría de las implementaciones usan cables troncales MPO-12 en lugar de MPO-8. La razón es simple: MPO-12 es el estándar de la industria para cableado estructurado, y la óptica SR4 está diseñada para funcionar con él dejando 4 fibras sin usar en el conector.

Esto da lugar a un malentendido común:

• Óptica SR4 ≠ Requisito de cable MPO-8

• Los sistemas ópticos SR4 suelen utilizar cableado troncal MPO-12 con 8 fibras activas.

En implementaciones reales, las fibras adicionales simplemente no se utilizan, pero el conector físico sigue siendo MPO-12 para garantizar la compatibilidad con paneles de conexión, troncales y casetes.

Polaridad: El punto de fallo en el mundo real

En los foros de ingeniería y en las discusiones de Reddit, la polaridad es sistemáticamente el problema más común cuando los enlaces 100G SR4 no se inicializan correctamente.

Los sistemas MPO requieren una alineación correcta de los carriles de transmisión y recepción, y existen tres métodos principales de polaridad:

• Tipo A (directo)

• Tipo B (invertido)

• Tipo C (invertido por pares)

Para SR4, el objetivo es simple: asegurar que los carriles Tx se asignen correctamente a los carriles Rx en ambos extremos del enlace.

Si la polaridad es incorrecta, el módulo óptico se encenderá, pero el enlace permanecerá inactivo; esto a menudo conlleva una resolución de problemas innecesaria a nivel del conmutador o del transceptor, cuando el problema real es simplemente el cableado.

Confusión entre MPO-8 y MPO-12 (Por qué es importante)

Uno de los temas más buscados y debatidos en los foros de la comunidad es si SR4 debería usar MPO-8 o MPO-12.

Aquí está el desglose práctico:

• MPO-8: Coincide exactamente con la estructura de carril SR4 de 8 fibras, pero es menos común en sistemas de cableado estructurado.

• MPO-12: Estándar industrial, ampliamente utilizado en centros de datos, admite SR4 utilizando solo 8 fibras.

• MPO-24 (menos común para SR4): Se utiliza normalmente para arquitecturas de distribución de alta densidad.

En la mayoría de los entornos empresariales, MPO-12 es la opción predeterminada y recomendada para las implementaciones de 845966-B21.

Compatibilidad y limpieza de los conectores

Otro factor que a menudo se pasa por alto es la calidad del conector físico. La óptica SR4 es muy sensible a:

• Caras terminales MPO sucias

• Conectores de mala calidad o incompatibles.

• Pérdida de inserción excesiva debido a troncales o casetes mal ensamblados.

Incluso cuando se utiliza el tipo de cable correcto, la contaminación o una desalineación pueden impedir que se establezca la conexión.

Resumen de la implementación práctica

Para garantizar una instalación exitosa del HPE 845966-B21, la configuración más segura y común es la siguiente:

• Cable troncal multimodo MPO-12 (OM3 u OM4)

• Mapeo de polaridad correcto (verificado antes del despliegue)

• Conectores MPO limpios y certificados (sin casquillos dañados en el campo).

• Alineación correcta de los carriles SR4 (Tx ↔ Rx)

El transceptor en sí rara vez es el problema. En implementaciones reales de 100G SR4, el éxito del transceptor HPE 845966-B21 de 100 Gb QSFP28 MPO SR4 de 100 m depende mucho más de la arquitectura del cableado MPO y la disciplina de polaridad que de la especificación óptica en sí. Lograr que esta capa funcione correctamente es lo que diferencia un enlace de 100G estable de horas de resolución de problemas innecesaria.

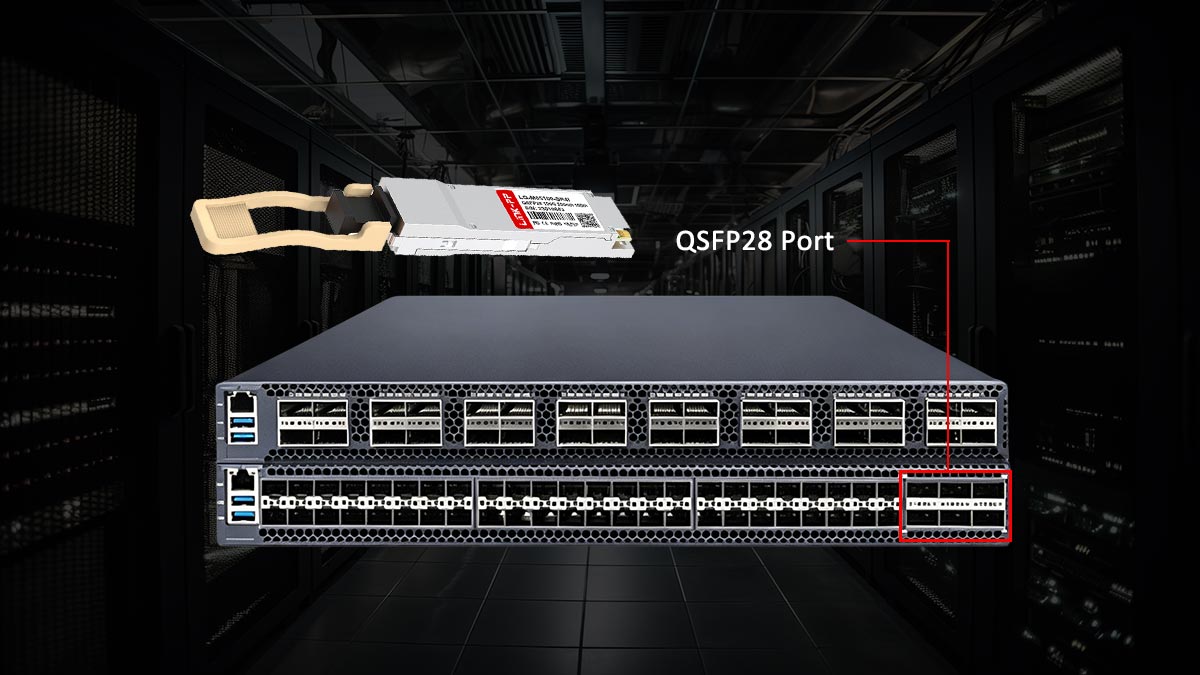

⏩ ¿Es compatible el HPE 845966-B21 con mi switch o servidor?

La compatibilidad es una de las preocupaciones más importantes detrás de las búsquedas del transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 y, en la mayoría de los casos, la pregunta no es solo “¿Cabrá?” but “¿Funcionará realmente en mi red actual sin sorpresas?” Esto es especialmente común en entornos mixtos donde el hardware de HPE está integrado con conmutadores de Cisco, Arista, Dell u otros proveedores.

A nivel de estándares, el 845966-B21 es un QSFP28 100GBASE-SR4. Se trata de un transceptor que sigue un estándar de fibra multimodo basado en IEEE. En teoría, esto lo hace ampliamente interoperable con otros dispositivos ópticos de 100G compatibles con SR4. Sin embargo, en implementaciones reales, la compatibilidad se ve influenciada por varios factores adicionales más allá del propio protocolo.

▶ Compatibilidad física: Soporte para ranura QSFP28

El primer requisito es sencillo:

• Su conmutador o servidor debe ser compatible con un puerto QSFP28 de 100 Gbps.

• El puerto debe estar configurado para el funcionamiento multimodo SR4.

La mayoría de los conmutadores de centros de datos modernos con capacidad de 100G admiten este formato, pero las plataformas más antiguas o los puertos configurados para desacoplamiento podrían no hacerlo.

▶ Compatibilidad con proveedores y restricciones de firmware

Incluso cuando los sistemas ópticos se basan en estándares, muchos conmutadores empresariales implementan mecanismos de validación del proveedor:

• Los conmutadores HPE pueden preferir o exigir ópticas con codificación HPE.

• Algunos conmutadores de terceros pueden permitir el uso de "ópticas no compatibles" con advertencias.

• Algunas plataformas pueden bloquear módulos que no sean de marca a menos que se indique explícitamente lo contrario.

Esto crea lo que los usuarios suelen describir como situaciones en las que "encaja, pero no aparece".

En la práctica, los ingenieros suelen encajar en tres modelos de despliegue:

• Entorno HPE completo: comportamiento plug-and-play de mínima fricción

• Entorno de proveedores mixtos: Funciona, pero puede requerir una anulación de la validación óptica.

• Entornos estrictamente controlados por el proveedor: Puede requerir listas de transceptores aprobados.

▶ Interoperabilidad basada en estándares (Ventaja SR4)

Porque el 845966-B21 utiliza Óptica multimodo IEEE 100GBASE-SR4En general, es compatible a nivel de protocolo con otros dispositivos SR4.

Sin embargo, la interoperabilidad aún depende de:

• Estándar óptico compatible (SR4 ↔ SR4 solamente)

• Tipo de fibra correcto (multimodo OM3/OM4)

• Alineación correcta de la polaridad del MPO

• Ajustes FEC (Corrección de Errores Directa) consistentes en ambos extremos.

Si alguna de estas capas no coincide, la conexión puede fallar incluso si la óptica es técnicamente "compatible".

▶ Qué debes verificar antes de comprar

Para evitar problemas de compatibilidad, los ingenieros de red suelen validar lo siguiente antes de implementar el 845966-B21:

• ✔ El conmutador o servidor admite óptica QSFP28 100G SR4.

• ✔ El firmware permite el uso de transceptores HPE o de terceros (si se utilizan transceptores de diferentes proveedores).

• ✔ La planta de fibra es multimodo (OM3 u OM4)

• ✔ El sistema de cableado MPO coincide con la arquitectura SR4.

• ✔ La configuración de FEC está alineada en ambos extremos del enlace.

• ✔ No hay incompatibilidad entre los tipos ópticos SR4, LR4 o BiDi.

Estas comprobaciones suelen ser más importantes que el propio transceptor.

▶ Información sobre compatibilidad en el mundo real

En implementaciones reales, el 845966-B21 se utiliza con mayor frecuencia en:

• Arquitecturas de centros de datos spine-leaf basadas en HPE

• Conmutadores de agregación de alta densidad de 100G

• Entornos estandarizados en trunking multimodo MPO

En entornos mixtos, suele funcionar con éxito, pero solo cuando se comprenden adecuadamente la alineación con los estándares y las restricciones de los proveedores.

El transceptor HPE 100Gb QSFP28 MPO SR4 de 100 m cumple con los estándares y es ampliamente implementable, pero la compatibilidad real depende de más factores que solo el formato QSFP28. Los principales riesgos provienen de las reglas de validación del proveedor, la configuración FEC y la alineación de la infraestructura de fibra MPO, no del estándar óptico en sí.

Para los compradores, el enfoque más seguro es verificar tanto la compatibilidad del hardware (puerto + firmware) como la preparación de la capa física (fibra + cableado MPO) antes de la implementación, ya que en las redes 100G SR4, la compatibilidad siempre es una ecuación a nivel de sistema, no solo una decisión del transceptor.

⏩ Problemas comunes con los enlaces 100G QSFP28 MPO SR4

La mayoría de los problemas con el transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 no se deben a la propia fibra óptica, sino a la infraestructura de fibra circundante. En implementaciones reales, los enlaces SR4 son muy sensibles a la polaridad, la limpieza y el diseño del cableado, por lo que la resolución de problemas suele comenzar en la capa física, no en el conmutador.

A continuación se describen los problemas más comunes que encuentran los ingenieros al implementar enlaces 100G QSFP28 MPO SR4, junto con explicaciones prácticas y probadas en el campo.

1. El enlace no aparece (sin luz / sin conectividad)

Respuesta La causa más común es una polaridad incorrecta del MPO o una asignación de carril SR4 incorrecta.

Incluso cuando el transceptor funciona correctamente, el enlace permanecerá caído si:

• Los carriles Tx y Rx no están correctamente alineados.

• El tipo de polaridad MPO (A/B/C) no coincide entre los puntos finales.

• El cable troncal o casete de fibra óptica está conectado incorrectamente.

En SR4, los datos se transmiten a través de 4 carriles paralelos en cada dirección.nPor lo tanto, incluso una sola desalineación de carril puede impedir que se inicialice todo el enlace de 100G.

2. Configuración de polaridad MPO incorrecta

Respuesta La incompatibilidad de polaridad es el fallo oculto número 1 en las implementaciones de SR4.

Muchos ingenieros asumen que MPO es "conectar y usar", pero SR4 requiere una asignación correcta de:

• Alineación de transmisión → recepción en las 8 fibras activas

• Esquema de polaridad consistente en todas las capas de tronco, parche y casete.

Los síntomas típicos incluyen:

• Las luces de enlace aparecen, pero no se transmiten datos.

• Un lado muestra un movimiento de "aleteo hacia arriba/abajo".

• Los registros del conmutador muestran que se detectaron los componentes ópticos, pero no hay una conexión estable.

Por eso, la planificación de la polaridad debe realizarse antes de la instalación, no después.

3. Superficies de extremo de MPO sucias o contaminadas

Respuesta Incluso la contaminación microscópica puede romper un enlace SR4 de 100G.

Debido a que SR4 utiliza óptica paralela de alta densidad, es extremadamente sensible a:

• Polvo en las férulas MPO

• contaminación de los dedos

• herramientas de limpieza inadecuadas

• Conectores MPO reutilizados o con mantenimiento deficiente.

A diferencia de los enlaces de menor velocidad, SR4 no tolera bien la degradación óptica menor. Una pequeña contaminación puede causar:

• Altas tasas de error de bits

• Caídas intermitentes de la conexión

• Fallo total en establecer continuidad de luz

En la práctica, la limpieza e inspección de los conectores MPO es uno de los primeros pasos para la resolución de problemas.

4. Selección incorrecta de troncal o casete.

Respuesta Un diseño incorrecto de la infraestructura de la MPO a menudo perjudica una imagen que, de otro modo, sería correcta.

Los errores comunes incluyen:

• Uso de tipos de casetes MPO incompatibles (desajuste entre el tipo A y el tipo B)

• Mezcla involuntaria de infraestructura monomodo y multimodo

• Utilizar troncales MPO de baja calidad o con alta pérdida

• Despliegue de conjuntos de separación no diseñados para la estructura de carril SR4

SR4 requiere un entorno MPO multimodo limpio y con control de pérdidas, y los componentes incompatibles pueden superar fácilmente los límites del presupuesto de enlace.

5. Malentendido sobre la distancia entre OM3 y OM4

Respuesta Muchos de los "enlaces fallidos" son en realidad infracciones del presupuesto de distancia.

El HPE 845966-B21 admite:

• Hasta 70 metros en fibra OM3

• Hasta 100 metros en fibra OM4

Sin embargo, en implementaciones reales, los usuarios a menudo:

• Supongamos que OM3 se comporta como OM4.

• Sobreestimar la distancia del tronco, incluyendo los paneles de parcheo y la holgura.

• Ignore la pérdida de inserción adicional debida a conectores y casetes.

El resultado es un enlace que funciona en las pruebas, pero que falla intermitentemente en producción debido a la pérdida de margen.

6. Discrepancia en la configuración de FEC o del conmutador

Respuesta Incluso una óptica perfecta puede fallar si la configuración de corrección de errores hacia adelante está desalineada.

Algunas plataformas de 100G requieren:

• Coincidencia del modo FEC en ambos extremos (RS-FEC o desactivado, según la plataforma).

• Perfiles de configuración SR4 de 100G consistentes

Si no coinciden, el enlace puede parecer activo, pero mostrará altas tasas de error o un rendimiento inestable.

Resumen rápido de diagnóstico

Si falla un enlace SR4 de 100G con 845966-B21, verifique en este orden:

1. alineación de polaridad de MPO

2. Limpieza de la fibra (inspección de la superficie del extremo)

3. presupuesto de distancia OM3/OM4

4. Compatibilidad con casete/tronco

5. Configuración FEC en ambos dispositivos

La mayoría de los problemas con los enlaces 100G QSFP28 MPO SR4 son problemas de la capa física, no defectos del transceptor. En la práctica, el HPE 845966-B21 funciona de manera confiable cuando la polaridad, la limpieza y la asignación de fibra del MPO están correctamente diseñadas, y casi todos los casos de "óptica que no funciona" se deben al cableado o la configuración, en lugar de al módulo en sí.

⏩ ¿Cuándo elegir el 845966-B21 frente a otras opciones de transceptores de 100G?

Elegir el transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 de 100 m no es solo una decisión de especificación, sino una decisión estratégica de infraestructura. La elección correcta depende de tres factores clave: distancia, tipo de fibra y arquitectura de cableado. En redes de 100G, cada tipo de transceptor resuelve un problema diferente de la capa física, y combinarlos incorrectamente es una de las causas más comunes de problemas de implementación.

A continuación, se presenta una comparación práctica y orientada a la intención del usuario para ayudar a los compradores a seleccionar rápidamente la solución de 100G adecuada.

Elija 845966-B21 (SR4) cuando tenga fibra multimodo + alcance corto.

El modelo 845966-B21 es la opción correcta si su entorno cumple con todos los siguientes requisitos:

• Estás utilizando fibra multimodo (OM3 u OM4).

• Sus enlaces son de corto alcance (≤70 m OM3 / ≤100 m OM4)

• Usted ya dispone o planea utilizar infraestructura de troncales MPO.

• Su implementación se encuentra dentro de una topología de centro de datos de rack a rack o de hoja-espina.

SR4 es la opción más rentable y ampliamente implementada para la conectividad de 100G dentro de los centros de datos, ya que utiliza óptica VCSEL paralela de 850 nm sobre cables MPO, lo que la hace simple y de alta densidad en comparación con la óptica de largo alcance.

👉En resumen: SR4 = ideal para redes multimodo existentes + alcance corto de alta densidad

Seleccione el DAC cuando se encuentre dentro de un único rack (distancia ultracorta).

Si tus enlaces son extremadamente cortos:

• Normalmente <5 metros

• Dentro del mismo rack o dispositivos adyacentes

En ese caso, el conector DAC (Direct Attach Copper) QSFP28 de 100G suele ser una mejor opción.

DAC es:

• Coste inferior al de la óptica

• Bajo consumo de energía

• Plug-and-play (sin fibra, sin limpieza, sin la complejidad de un MPO)

Pero está físicamente limitado a distancias muy cortas y no se puede escalar más allá de las interconexiones a nivel de rack.

👉En resumen: DAC = más barato + más sencillo, pero solo para enlaces dentro del rack.

Elija AOC cuando necesite flexibilidad sin gestión de fibra

El cable óptico activo (AOC) es una solución híbrida:

• Transceptores ópticos integrados en el cable

• Soporta hasta ~100 m dependiendo del modelo.

• No se requiere un sistema de troncales MPO independiente.

Los AOC se utilizan a menudo cuando los equipos quieren:

• Alcance similar al de la fibra

• Pero sin gestionar la polaridad MPO ni los paneles de conexión.

Sin embargo, son menos flexibles para las actualizaciones de cableado estructurado en comparación con los sistemas basados ​​en SR4.

👉En resumen: AOC = alternativa de fibra óptica plug-and-play, pero menos escalable que SR4.

Elija LR4 al migrar a fibra monomodo (largo alcance).

Si su entorno utiliza:

• Fibra monomodo (OS2)

• Distancias de hasta 10 km

Entonces, el módulo 100G QSFP28 LR4 es la alternativa correcta.

Principales diferencias con respecto a SR4:

• Utiliza conectores dúplex LC en lugar de MPO.

• Utiliza multiplexación por longitud de onda (WDM) en lugar de carriles paralelos.

• Diseñado para la conexión entre campus o edificios.s

👉En resumen: LR4 = red troncal de fibra monomodo de larga distancia

Elija BiDi cuando la cantidad de fibra sea limitada.

La óptica 100G BiDi se utiliza cuando:

• La disponibilidad de fibra es limitada

• Desea utilizar un único par de fibras en lugar de varios carriles.

• Estás optimizando para las limitaciones de cableado.

Sin embargo, BiDi normalmente tiene:

• Óptica más compleja

• Mayor coste por puerto

• Requisitos de compatibilidad específicos

👉En resumen: BiDi = arquitectura que ahorra fibra, no optimización de densidad

Elija módulos compatibles de terceros cuando la optimización de costos sea importante.

Muchos operadores de centros de datos también consideran módulos SR4 compatibles (que no sean de la marca HPE), especialmente cuando:

• Ejecución de despliegues a gran escala

• Estandarización de las políticas de óptica abierta

• Reducción del coste por puerto en cientos de enlaces.

Sin embargo, existen desventajas, entre las que se incluyen:

• Restricciones de validación del proveedor en algunos conmutadores

• Consideraciones de compatibilidad del firmware

• Las políticas de soporte varían según la plataforma.

👉En resumen: Terceros = ahorro de costes, pero requiere validación de compatibilidad.

Resumen de decisiones rápidas

• 845966-B21 (SR4): Ideal para enlaces de centros de datos multimodo OM3/OM4 y basados ​​en MPO.

• DAC: Ideal para conexiones de rack ultracortas

• AOC: Ideal para la sustitución sencilla de fibra óptica sin cableado estructurado.

• LR4: Ideal para redes troncales monomodo de larga distancia.

• BiDi: Mejor cuando los pares de fibras son limitados

El transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 es la opción predeterminada para las modernas redes de centros de datos de alta densidad de 100G, pero solo cuando la infraestructura ya está construida en torno al cableado MPO multimodo y principios de diseño de corto alcance. Cuando la distancia aumenta o la arquitectura de la fibra cambia, alternativas como LR4, DAC o AOC resultan más apropiadas, dependiendo de si la limitación es el alcance, el costo o la complejidad del cableado.

⏩ Preguntas frecuentes sobre el transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 de 100 m

1. ¿Qué es HPE 845966-B21?

Respuesta
El HPE 845966-B21 es un transceptor óptico QSFP28 SR4 de 100 Gb que proporciona conectividad Ethernet de 100 Gigabit a través de fibra multimodo mediante una interfaz MPO. Se utiliza habitualmente en centros de datos para conexiones de corto alcance y alta velocidad entre conmutadores.

2. ¿Qué tipo de fibra utiliza el HPE 845966-B21?

Respuesta
Utiliza fibra multimodo (MMF), concretamente de tipo OM3 u OM4, que opera a una longitud de onda de 850 nm con óptica paralela basada en VCSEL (estándar 100GBASE-SR4).

3. ¿Qué alcance tiene el HPE 845966-B21?

Respuesta
Su alcance máximo depende del tipo de fibra:

• Hasta 70 metros en fibra OM3

• Hasta 100 metros en fibra OM4

Esto lo hace adecuado para interconexiones de centros de datos de corto alcance, como enlaces de rack a rack o enlaces leaf-spine.

4. ¿Qué cable MPO se requiere para el modelo 845966-B21?

Respuesta
Requiere un sistema de cable multimodo MPO, normalmente:

• Cable troncal MPO-12 (el más común en cableado estructurado)

• Uso de 8 fibras activas (4 Tx + 4 Rx) para operación SR4

• Configuración de polaridad adecuada (tipo A/B/C según el diseño)

La limpieza del MPO y la alineación de la polaridad son fundamentales para un rendimiento estable del enlace.

5. ¿Cuál es la diferencia entre OM3 y OM4 para este transceptor?

Respuesta
La principal diferencia radica en la capacidad de distancia de transmisión:

• Fibra OM3: Admite hasta 70 metros a 100G SR4

• Fibra OM4: Admite hasta 100 metros a 100G SR4

La tecnología OM4 ofrece una menor atenuación y un mejor margen de rendimiento, lo que la hace más adecuada para centros de datos de mayor tamaño.

6. ¿Es compatible el HPE 845966-B21 con otros proveedores?

Respuesta
Sí, a nivel de protocolo cumple con el estándar IEEE 100GBASE-SR4, lo que permite la interoperabilidad con otros dispositivos compatibles con SR4. Sin embargo, la compatibilidad real puede depender de las restricciones del firmware del fabricante del conmutador, las políticas de validación de la óptica y la alineación de la configuración FEC.

7. ¿Cuál es el problema más común con la implementación de 845966-B21?

Respuesta
Los problemas más comunes son:

• Desajuste de polaridad de MPO

• Caras terminales MPO sucias

• Planificación de distancias OM3/OM4 incorrecta

• Configuración de FEC o de conmutador incompatible

La mayoría de los problemas de "caída de enlace" se deben al cableado o a la configuración, más que al transceptor en sí.

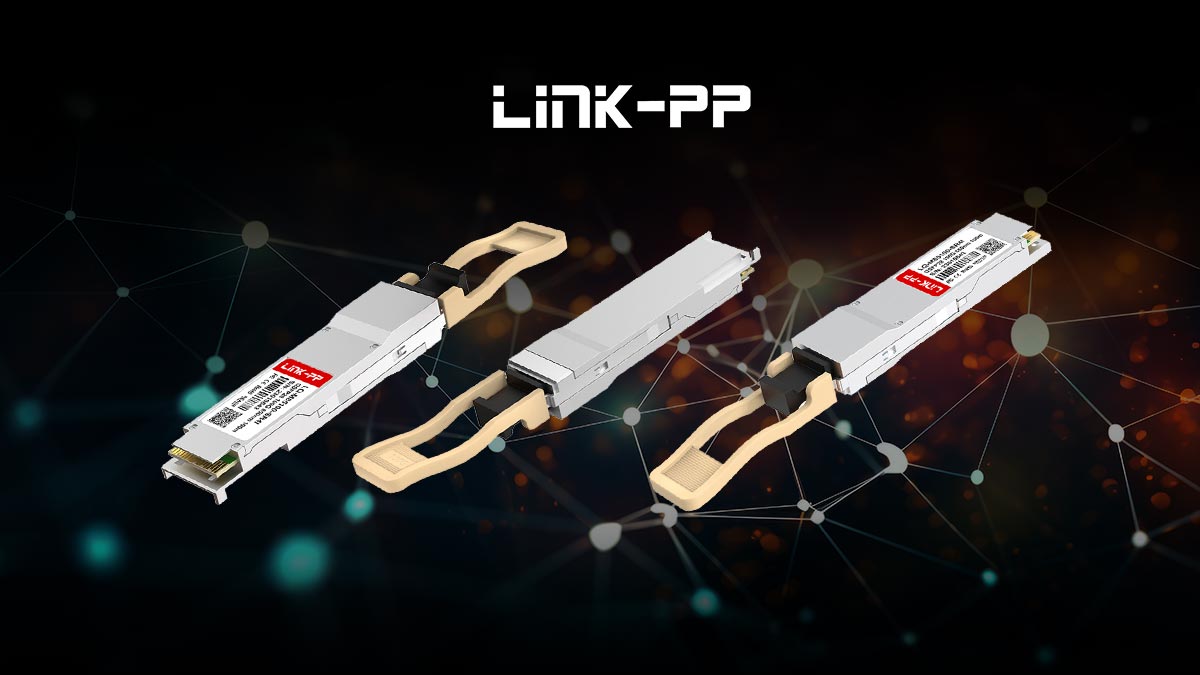

⏩ Recomendación final: ¿Es HPE 845966-B21 la opción correcta?

El transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 de 100 m no es una óptica de 100G "universal", sino una solución multimodo de corto alcance diseñada específicamente para arquitecturas de centros de datos concretas. Su idoneidad depende casi por completo de la infraestructura de fibra, los requisitos de distancia y la estrategia de cableado, y no solo de la compatibilidad con los switches.

✔ ¿Quién debería elegir el 845966-B21?

Este transceptor es el adecuado si su entorno presenta las siguientes características:

• Estás construyendo o manteniendo una arquitectura de centro de datos leaf-spine.

• Sus enlaces son de corto alcance (≤70 m OM3 / ≤100 m OM4)

• Su infraestructura ya se basa en fibra multimodo (MMF).

• Usted está utilizando o planea utilizar cableado estructurado basado en MPO.

• Necesitas una interconexión de 100G de alta densidad y baja latencia.

En estos escenarios, SR4 suele ser la La solución de 100G más rentable y operativamente estable. especialmente en comparación con alternativas de largo alcance o monomodo.

⚠ Cuándo NO debes elegirlo

A pesar de sus ventajas, el 845966-B21 no es adecuado para todas las implementaciones. Debería considerar alternativas si:

• Su red utiliza fibra monomodo (OS2).

• Tus distancias superan los 100 metros.

• Estás implementando enlaces dentro del campus o entre edificios.

• Quieres evitar la polaridad MPO y la complejidad del cableado estructurado.

• Solo necesitas una conectividad intra-rack muy corta (un DAC podría ser mejor).

En estos casos, opciones como las soluciones 100G LR4, DAC o AOC suelen ser más apropiadas y más sencillas de gestionar operativamente.

🔍 Resumen de decisiones estratégicas

Piensa en la decisión de esta manera:

• SR4 (845966-B21) = ideal para centros de datos multimodo estructurados

• DAC = ideal para conexiones ultracortas a nivel de rack

• AOC = ideal para un reemplazo de fibra simplificado sin la complejidad de MPO.

• LR4 = ideal para redes troncales monomodo de larga distancia

El mayor error en las implementaciones reales no es elegir la óptica incorrecta, sino combinar la óptica con un diseño de capa física incorrecto (tipo de fibra + arquitectura MPO).

Conclusión final

El transceptor HPE 845966-B21 100Gb QSFP28 MPO SR4 es una excelente opción cuando se implementa en el entorno adecuado: una red de centro de datos de 100G multimodo, basada en MPO y de corto alcance. En ese contexto, ofrece un rendimiento fiable, una latencia predecible y una escalabilidad de alta densidad.

Sin embargo, fuera de ese marco de diseño, rápidamente se vuelve más complejo de lo necesario.

Si su infraestructura se ajusta a los principios SR4, esta es una de las ópticas de 100G más utilizadas y probadas en los centros de datos empresariales actuales.

👉 Para las organizaciones que estandarizan o amplían su infraestructura óptica de 100G, también pueden explorar soluciones y alternativas compatibles en el LINK-PP Tienda oficialdonde se encuentran disponibles opciones de transceptores SR4, LR4 y de alta densidad para diferentes escenarios de implementación.
