A medida que Ethernet de 400G se convierte en la columna vertebral estándar para los clústeres de IA modernos, la computación en la nube y los centros de datos hiperescalables, la demanda de transceptores ópticos interoperables y rentables sigue aumentando. Entre las opciones más ampliamente implementadas, el Arista QDD-400G-DR4 Destaca por su compatibilidad con conectividad de alta densidad de 400G, rendimiento de baja latencia y capacidad de desacoplamiento flexible de 4×100G a través de fibra monomodo paralela.
Sin embargo, muchos operadores de red terminan enfrentándose al mismo desafío: los componentes ópticos del fabricante original son caros, los ciclos de adquisición pueden ser lentos y los entornos de proveedores mixtos a menudo requieren mayor flexibilidad de implementación que la que ofrecen los ecosistemas exclusivos de fabricantes de equipos originales. Como resultado, la búsqueda de soluciones confiables Alternativas de terceros a Arista QDD-400G-DR4 han aumentado significativamente en proyectos de redes empresariales, de colocación y de hiperescala.
Esta guía explica qué es el módulo Arista QDD-400G-DR4, cómo funciona en arquitecturas 400G reales y qué deben evaluar los compradores antes de seleccionar una alternativa compatible. También abordaremos temas cruciales como:
- Especificaciones técnicas del 400GBASE-DR4
- Consideraciones de compatibilidad de QSFP-DD
- Requisitos de fibra MPO-12 APC
- Escenarios de despliegue de 4×100G
- Riesgos de interoperabilidad y codificación de proveedores
- Fallos comunes reportados en redes de proveedores mixtos
- Cómo identificar módulos ópticos de terceros estables
A diferencia de los resúmenes genéricos de transceptores, este artículo está diseñado específicamente para responder a las necesidades reales de búsqueda de ingenieros, equipos de compras y operadores de centros de datos que investigan ópticas de 400G compatibles con Arista. Combina el análisis de las especificaciones oficiales con las inquietudes reales sobre la implementación que se debaten con frecuencia en las comunidades de redes y en los entornos operativos.
Ya sea que esté actualizando una arquitectura spine-leaf, expandiendo la infraestructura de IA o tratando de reducir los costos de las redes ópticas sin sacrificar la confiabilidad, comprender las fortalezas y limitaciones de las alternativas QDD-400G-DR4 de terceros es esencial antes de la implementación.

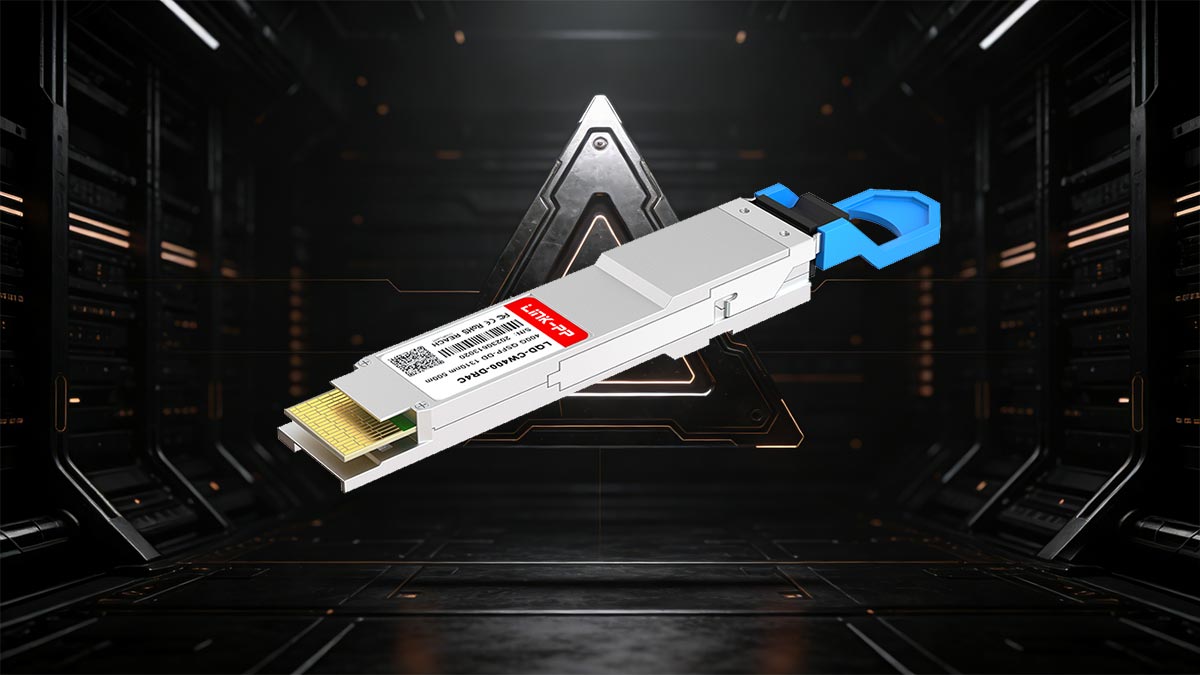

🔄 ¿Qué es Arista QDD-400G-DR4?
A medida que Ethernet de 400G se consolida como el estándar para la infraestructura de IA, los centros de datos a hiperescala y las arquitecturas spine-leaf, el Arista QDD-400G-DR4 se ha convertido en uno de los módulos ópticos de 400G de corto alcance más utilizados. Comprender sus especificaciones, capacidades de conexión y función de implementación es fundamental antes de seleccionar una alternativa compatible de terceros.
Definición rápida
El Arista QDD-400G-DR4 es un transceptor óptico 400GBASE-DR4 QSFP-DD diseñado para conexiones Ethernet de alta velocidad a través de fibra monomodo paralela (SMF). Admite distancias de transmisión de hasta 500 metros mediante un conector MPO-12 APC y funciona con cuatro líneas ópticas independientes de 100G.
Una de sus mayores ventajas es la compatibilidad con la división en 4 × 100 G, lo que permite que un único puerto de 400 G se conecte a cuatro enlaces independientes de 100 G. Esto hace que el módulo sea muy popular en los proyectos modernos de migración de centros de datos.
Especificaciones oficiales más importantes
A continuación se detallan las especificaciones principales que los usuarios deben verificar antes de la implementación:
| Especificación |
Detalles |
| Factor de forma |
QSFP-DD |
| Estándar Ethernet |
400GBASE-DR4 |
| Tasa total de datos |
400Gbps |
| Carriles ópticos |
4×100 g de PAM4 |
| Tipo de fibra |
SMF paralelo |
| Conector |
APC MPO-12 |
| Alcance máximo |
500m |
| Soporte de ruptura |
4×100G |
Los factores de compatibilidad más importantes son el formato QSFP-DD, el cableado MPO-12 APC y la compatibilidad con la señalización PAM4. La polaridad incorrecta de la fibra, los conectores MPO sucios o la codificación del proveedor no compatible son causas comunes de problemas de implementación.
Dónde encaja esta óptica en una red de 400G
El Arista QDD-400G-DR4 se utiliza principalmente en centros de datos de alta densidad para:
- Interconexiones de la espina dorsal a la hoja
- Redes de clústeres de IA y GPU
- Capas de agregación de 400G
- Despliegues de división 4×100G
- Tráfico de alta velocidad en dirección este-oeste
En comparación con ópticas de mayor alcance como FR4 o LR4, DR4 está optimizada para enlaces intracentro de datos de corto a medio alcance con menor latencia, menor consumo de energía y mayor densidad de puertos.
En muchas implementaciones modernas, se prefieren los componentes ópticos DR4 a los grandes cables DAC de 400G porque proporcionan un cableado más limpio, una escalabilidad más sencilla y una mayor flexibilidad para futuras actualizaciones de la red.

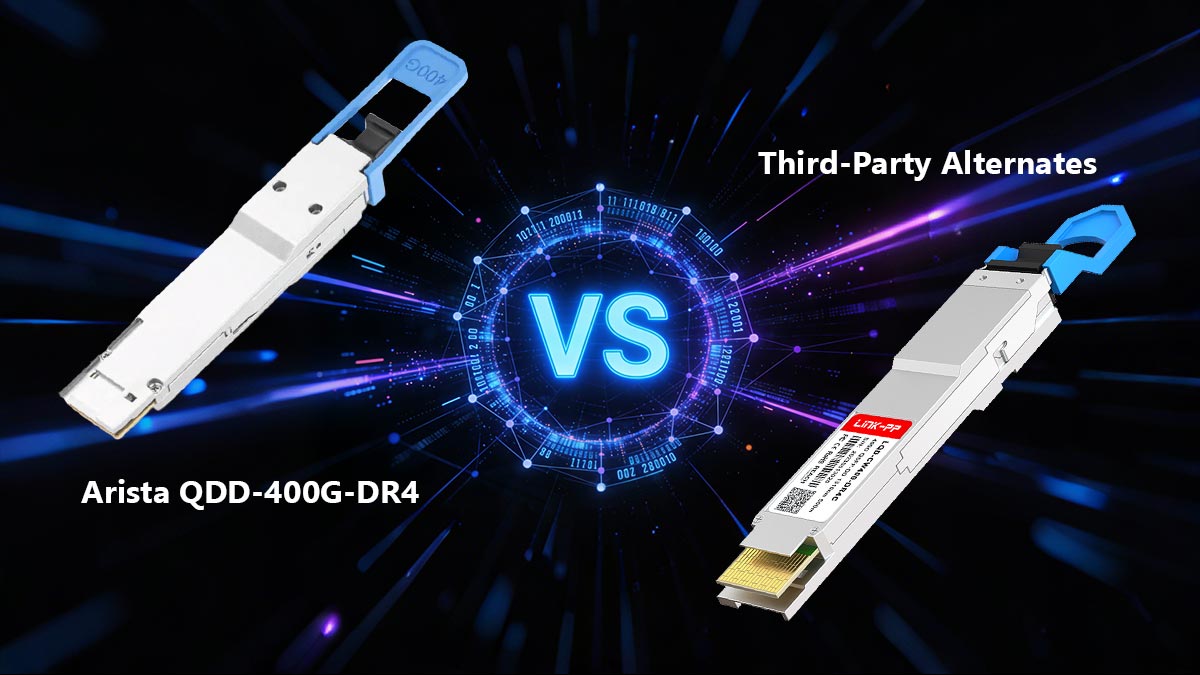

🔄 Arista QDD-400G-DR4 vs. Alternativas de terceros
A medida que se expanden las implementaciones de 400G, muchas empresas y operadores de centros de datos evalúan si los módulos ópticos de fabricantes de equipos originales (OEM) son la mejor opción a largo plazo. Si bien el módulo original Arista QDD-400G-DR4 ofrece compatibilidad comprobada y soporte del fabricante, las alternativas confiables de terceros se han vuelto cada vez más populares debido a sus menores costos y una adquisición más rápida.
Sin embargo, no todas las ópticas “compatibles” ofrecen la misma estabilidad. Es fundamental comprender la diferencia entre el cumplimiento de estándares y la interoperabilidad en el mundo real antes de la implementación.
¿Por qué elegir alternativas de terceros?
La principal razón por la que las organizaciones buscan alternativas compatibles con Arista QDD-400G-DR4 es la reducción de costes. En entornos 400G a gran escala, los transceptores ópticos pueden representar un porcentaje importante del gasto en infraestructura de red.
Los módulos de terceros se suelen elegir para:
- Menor coste por puerto de 400G
- Disponibilidad de inventario más rápida
- Abastecimiento global más sencillo
- Menor dependencia del proveedor
- Implementaciones flexibles de proveedores mixtos
- Menores costes de expansión durante el escalado de la red.
En clústeres de IA y entornos de hiperescala donde se pueden implementar cientos o miles de puertos de 400G simultáneamente, el ahorro que se obtiene con la compatibilidad de la óptica puede ser sustancial.
Otro factor importante es la flexibilidad operativa. Algunos operadores prefieren mantener una plataforma óptica estandarizada entre diferentes proveedores de conmutadores en lugar de depender completamente de componentes ópticos codificados por el fabricante.
Qué significa realmente “compatible”
En la industria de redes ópticas, "compatible" no significa simplemente que el módulo encaje físicamente en el conmutador. Un QDD-400G-DR4 verdaderamente compatible con Arista debe cumplir varios requisitos simultáneamente:
| Área de compatibilidad |
POR QUÉ ES IMPORTANTE |
| Codificación EEPROM |
Garantiza que el conmutador reconozca el módulo. |
| Niveles de potencia óptica |
Evita enlaces inestables y pérdida de señal. |
| Integridad de la señal PAM4 |
Fundamental para la estabilidad de la transmisión de 400G. |
| Rendimiento Térmico |
Evita el sobrecalentamiento en interruptores de alta densidad. |
| Compatibilidad con DOM/DDM |
Permite la monitorización y el diagnóstico. |
| Compatibilidad con Breakout |
Necesario para un funcionamiento estable de 4×100G. |
Un módulo óptico de terceros de alta calidad suele programarse específicamente para las plataformas Arista y probarse en condiciones reales de funcionamiento del conmutador. Los proveedores fiables también realizan validaciones de interoperabilidad para el modo de desacoplamiento, el comportamiento del firmware y las cargas de tráfico de larga duración.
Esto es especialmente importante a velocidades de 400G, donde la señalización PAM4 es mucho más sensible que los estándares ópticos más antiguos de 10G o 25G.
Dónde pueden fallar los módulos de bajo costo
Si bien muchos módulos de terceros funcionan extraordinariamente bien, las ópticas de muy bajo coste suelen presentar riesgos que pueden no ser evidentes durante la instalación inicial.
Los puntos de falla más comunes incluyen:
Codificación inestable de la EEPROM
Algunos módulos de bajo coste están mal programados o utilizan firmware genérico, lo que provoca problemas de detección intermitentes después de reiniciar el conmutador o actualizar el firmware.
Inestabilidad térmica
Los módulos ópticos de 400G generan mucho más calor que los módulos de menor velocidad. Un diseño térmico deficiente puede provocar sobrecalentamiento, degradación de la señal o apagones inesperados en entornos de conmutación de alta densidad.
Calibración óptica débil
Una potencia de transmisión o una sensibilidad del receptor inconsistentes pueden provocar pérdida de paquetes, errores CRC o enlaces de salida inestables, especialmente cerca de la distancia máxima de 500 m de DR4.
Problemas de compatibilidad de Breakout
Algunos módulos económicos funcionan en modo nativo de 400G, pero fallan durante la operación de conmutación a 4×100G porque la asignación de carriles y el comportamiento del firmware no están completamente validados.
Mala calidad de fabricación
Las interfaces MPO sucias, los componentes internos débiles o las tolerancias de ensamblaje deficientes pueden afectar drásticamente la calidad de la señal PAM4 a velocidades de 400G.
Por este motivo, los ingenieros de redes experimentados suelen priorizar a los proveedores que ofrecen:
- Pruebas de compatibilidad específicas de Arista
- Informes de validación del rendimiento
- Soporte de monitorización DOM/DDM
- Cobertura de garantía
- Soporte técnico para la resolución de problemas de interoperabilidad.
En las implementaciones reales de 400G, la fiabilidad y la interoperabilidad suelen ser mucho más importantes que conseguir el precio de compra más bajo posible.
🔄 Comprobaciones clave de compatibilidad antes de la implementación
Muchos problemas ópticos de 400G no se deben a hardware defectuoso, sino a incompatibilidades que se pasaron por alto antes de la implementación. Incluso si un módulo se comercializa como "compatible con Arista", factores como el comportamiento del firmware, la polaridad del MPO, la configuración de la salida y la compatibilidad con conmutadores pueden afectar la estabilidad.
Antes de implementar cualquier Arista QDD-400G-DR4 o una alternativa de terceros, los ingenieros deben verificar cuidadosamente las siguientes áreas de compatibilidad.
Compatibilidad de la plataforma Switch
El primer paso consiste en confirmar que la plataforma de conmutación de destino admite oficialmente la óptica 400GBASE-DR4 QSFP-DD.
No todos los puertos de 400G se comportan de la misma manera. Algunos conmutadores solo admiten tipos ópticos específicos, mientras que otros pueden requerir:
- Versiones mínimas de firmware EOS
- Configuraciones de ruptura particulares
- Perfiles de transceptores aprobados
- Requisitos térmicos o de potencia específicos
La compatibilidad cobra aún más importancia en entornos con equipos de diferentes proveedores. Un módulo que funciona correctamente en un switch Arista puede comportarse de manera diferente en otra generación de hardware o versión de firmware.
Antes de la implementación, verifique:
| Verificación de compatibilidad |
POR QUÉ ES IMPORTANTE |
| Compatibilidad con puertos QSFP-DD |
Requerido para la compatibilidad física |
| Compatibilidad con 400GBASE-DR4 |
Garantiza un funcionamiento óptico correcto. |
| Compatibilidad con la versión EOS |
Evita problemas de detección o estabilidad. |
| Soporte de ruptura |
Necesario para despliegues de 4×100G |
| Límites de consumo de energía |
Evita paradas por sobrecalentamiento |
En entornos de IA o de nube de alta densidad, validar la compatibilidad antes de un despliegue a gran escala puede evitar problemas importantes posteriormente.
Tipo de conector y fibra
Uno de los errores más comunes en la implementación tiene que ver con una infraestructura de fibra óptica incorrecta.
El Arista QDD-400G-DR4 requiere:
- Fibra monomodo paralela (SMF)
- Conectores APC MPO-12
- Alineación de polaridad correcta
A diferencia de la óptica LC dúplex, los módulos DR4 transmiten datos simultáneamente a través de múltiples canales ópticos paralelos. Esto significa que la limpieza y la polaridad de la fibra se vuelven mucho más importantes a velocidades de 400G.
Los problemas de cableado más comunes incluyen:
- Utilizar fibra multimodo en lugar de fibra monomodo.
- Polaridad MPO incorrecta
- Conectores MPO sucios
- Pérdida de inserción excesiva
- Conjuntos de maletero de mala calidad
Incluso una contaminación mínima puede afectar significativamente la integridad de la señal PAM4.
Para una implementación estable, muchos operadores recomiendan:
- Inspección de los conectores MPO antes de la instalación
- Utilizando cableado MPO de baja pérdida
- Siguiendo cuidadosamente los estándares de polaridad
- Evitar adaptadores de fibra innecesarios
A velocidades de 400G, la calidad de la capa física afecta directamente a la fiabilidad a largo plazo.
Codificación del proveedor y comportamiento del firmware
Una diferencia importante entre las ópticas de los fabricantes de equipos originales (OEM) y las alternativas de terceros radica en el comportamiento de la codificación de la EEPROM.
La mayoría de los conmutadores modernos leen la información de identificación almacenada en el firmware del transceptor. Si la codificación es incorrecta o incompleta, el conmutador puede:
- Rechazar la óptica por completo
- Advertencias de compatibilidad de pantalla
- Deshabilitar la monitorización DOM/DDM
- Provoca inestabilidad intermitente en el enlace.
- Fallo tras actualizaciones de firmware
Las ópticas compatibles de alta calidad están programadas específicamente para las plataformas Arista y validadas en función del comportamiento de EOS.
Sin embargo, los módulos genéricos de menor coste pueden utilizar perfiles de codificación universales o reciclados que no se ajustan completamente a las expectativas del conmutador.
Los problemas relacionados con el firmware suelen aparecer durante:
- El switch se reinicia
- Actualizaciones de EOS
- Cambios en la configuración de Breakout
- Operación de tráfico de larga duración
Por eso, muchos operadores de centros de datos prefieren proveedores que ofrezcan:
- Programación de EEPROM con código Arista
- Informes de validación de compatibilidad
- Soporte continuo para el firmware
- Pruebas de interoperabilidad de interruptores reales
A 400G, la estabilidad del firmware es tan importante como el rendimiento óptico.
Planificación de desvíos y mapeo de carriles
Una de las características más valiosas del Arista QDD-400G-DR4 es la compatibilidad con el modo de división 4×100G, pero la implementación de esta división también introduce requisitos de compatibilidad adicionales.
En las configuraciones de derivación, el módulo divide un puerto de 400G en cuatro carriles ópticos independientes de 100G. La asignación correcta de carriles debe coincidir tanto con la configuración del conmutador como con la disposición física de la fibra.
Los problemas potenciales incluyen:
- Asignación de carriles incorrecta
- Firmware de expansión no compatible
- Arneses de derivación MPO inadecuados
- Fallos en el entrenamiento de enlaces
- Alineación asimétrica TX/RX
Algunos módulos de bajo coste funcionan correctamente en modo nativo de 400G, pero se vuelven inestables durante la operación de desacoplamiento porque el firmware nunca se validó completamente para la interoperabilidad a nivel de carril.
Antes de la implementación, los ingenieros deben verificar:
| Requisito de ruptura |
Importancia |
| Soporte de salida 4×100G |
Necesario para el funcionamiento con puerto dividido |
| Mapeo de carriles correcto |
Evita enlaces fallidos |
| Cable de derivación MPO tipo |
Garantiza un enrutamiento de señal adecuado |
| Configuración de salida del conmutador |
Debe coincidir con la topología física. |
| Interoperabilidad de firmware |
Mejora la estabilidad a largo plazo |
En implementaciones reales, la validación de la conexión suele ser la clave para evitar una migración estable a 400G o semanas de resolución de problemas.

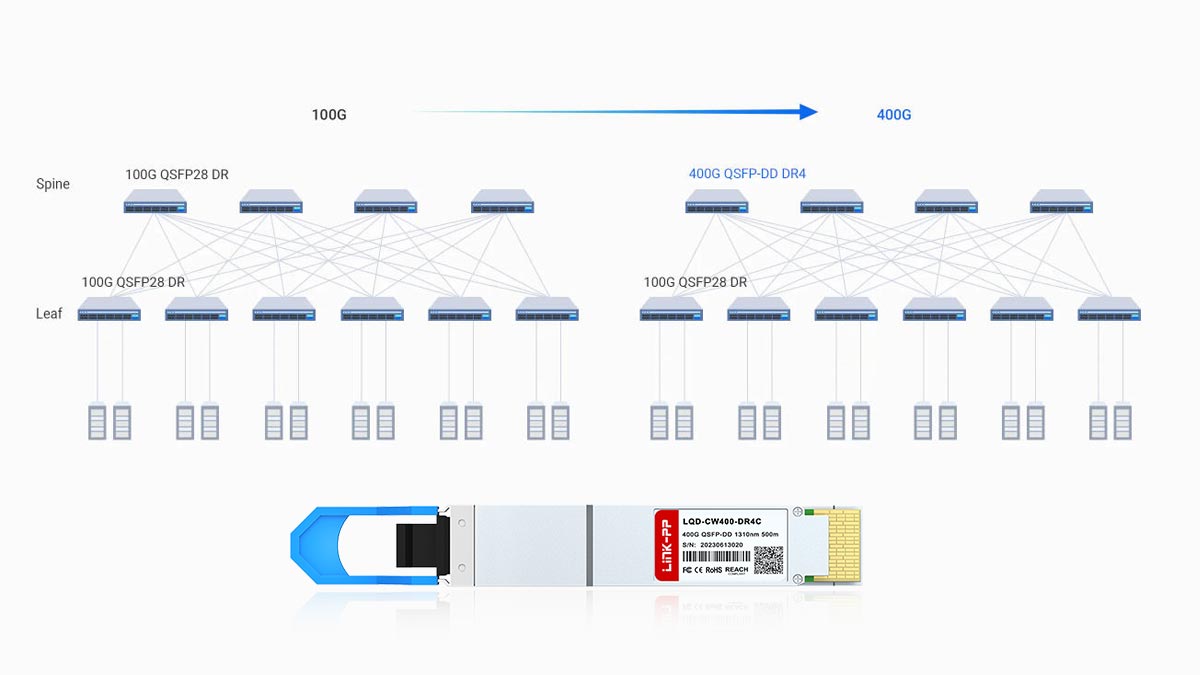

🔄 Conceptos básicos de alcance, conexiones y cableado del DR4
El Arista QDD-400G-DR4 está diseñado para ofrecer conectividad Ethernet de 400G de alta densidad y alcance corto a medio en centros de datos modernos. Si bien la especificación oficial parece sencilla, el éxito de su implementación en la práctica depende en gran medida de un cableado adecuado, un diseño de derivación correcto y una gestión eficaz de las pérdidas ópticas.
Comprender cómo se comportan las ópticas DR4 en entornos prácticos ayuda a prevenir muchos problemas comunes en la implementación de redes de 400G.
Alcance de 500 m en despliegues reales
El estándar 400GBASE-DR4 admite distancias de transmisión de hasta diez metros. sobre fibra monomodo paralela (SMF). En la mayoría de los entornos de centros de datos, esto es más que suficiente para:
- Interconexiones de la espina dorsal a la hoja
- tejidos de clústeres de IA
- Agregación fila por fila
- Tráfico de alta densidad en dirección este-oeste
- Enlaces de conmutación de núcleo de 400G
Sin embargo, la especificación oficial de "500 m" presupone una trayectoria óptica diseñada correctamente con una pérdida de inserción controlada y una conectividad MPO limpia.
En implementaciones reales, la estabilidad real del enlace depende de factores como:
| Factor de despliegue |
Impacto en el rendimiento de DR4 |
| Limpieza del conector MPO |
Fundamental para la estabilidad de PAM4 |
| pérdida de inserción de fibra |
Afecta al presupuesto de potencia óptica |
| calidad del cable |
Influye en la tasa de error de bits (BER) y la integridad de la señal. |
| Cantidad de paneles de conexión |
Añade atenuación |
| Gestión del radio de curvatura |
Previene la degradación de la señal |
Debido a que DR4 utiliza modulación PAM4, es más sensible a las pérdidas ópticas que las ópticas de 100G basadas en NRZ más antiguas. Incluso una pequeña contaminación en un conector MPO puede afectar significativamente la calidad del enlace a velocidades de 400G.
Para garantizar la estabilidad a largo plazo, muchos operadores recomiendan mantener la pérdida óptica total muy por debajo del presupuesto máximo permitido, en lugar de diseñar directamente para el límite teórico de 500 m.
Escenarios de ruptura de 4×100G
Una de las mayores ventajas de la Arista QDD-400G-DR4 es su compatibilidad con el modo de salida 4×100G.
En una configuración de separación:
- Un puerto QSFP-DD de 400G
- Se divide en cuatro enlaces Ethernet de 100G independientes.
- Cada carril funciona como una conexión de 100G independiente.
Esta arquitectura se utiliza ampliamente en proyectos de migración de redes porque permite a las organizaciones conectar conmutadores troncales de 400G más recientes a la infraestructura de 100G existente sin tener que reemplazar inmediatamente todo el hardware descendente.
Los escenarios de despliegue más comunes incluyen:
| Caso de uso de Breakout |
Entorno típico |
| 400G espina → 4×100G hoja |
Arquitectura de hoja espinosa |
| expansión del tejido de IA |
Clústeres de GPU |
| Migración gradual de 100G a 400G |
Actualizaciones de centros de datos empresariales |
| Optimización de la densidad de puertos |
Entornos hiperescalables |
Los despliegues de Breakout requieren:
- Configuración correcta de la salida del interruptor
- Mazos de cables de derivación MPO adecuados
- Óptica 100G compatible en el lado remoto
- Mapeo preciso de carriles
En la práctica, la compatibilidad de la segmentación es uno de los aspectos más importantes a validar al utilizar componentes ópticos de terceros. Algunos módulos de bajo coste funcionan con normalidad en modo 400G nativo, pero se vuelven inestables durante la segmentación debido a limitaciones del firmware o del mapeo de carriles.
Requisitos de MPO-12 APC y SMF paralelos
A diferencia de la óptica dúplex LC tradicional, los módulos DR4 se basan en la transmisión óptica paralela, lo que requiere una arquitectura de cableado diferente.
El Arista QDD-400G-DR4 utiliza:
- Conectores APC MPO-12
- Fibra monomodo paralela (SMF)
- Cuatro carriles de transmisión y cuatro carriles de recepción.
Este diseño permite una densidad de ancho de banda extremadamente alta, pero también aumenta la importancia de una gestión adecuada de la fibra.
La limpieza de los MPO cobra especial importancia a velocidades de 400G. La contaminación por polvo, que puede tener un impacto mínimo en la óptica de baja velocidad, puede provocar una pérdida grave de paquetes o inestabilidad en el enlace en entornos DR4 basados en PAM4.
Muchos ingenieros de redes experimentados consideran ahora la inspección y limpieza de MPO como obligatoria antes de cada despliegue de 400G.
Otra consideración importante es la compatibilidad de los conectores APC y UPC. La óptica DR4 normalmente requiere conectores MPO con terminación APC, y la combinación de infraestructura APC con UPC puede generar importantes problemas de reflexión de la señal.
En las redes modernas de 400G, una infraestructura MPO correctamente diseñada es tan importante como la selección del propio módulo óptico.

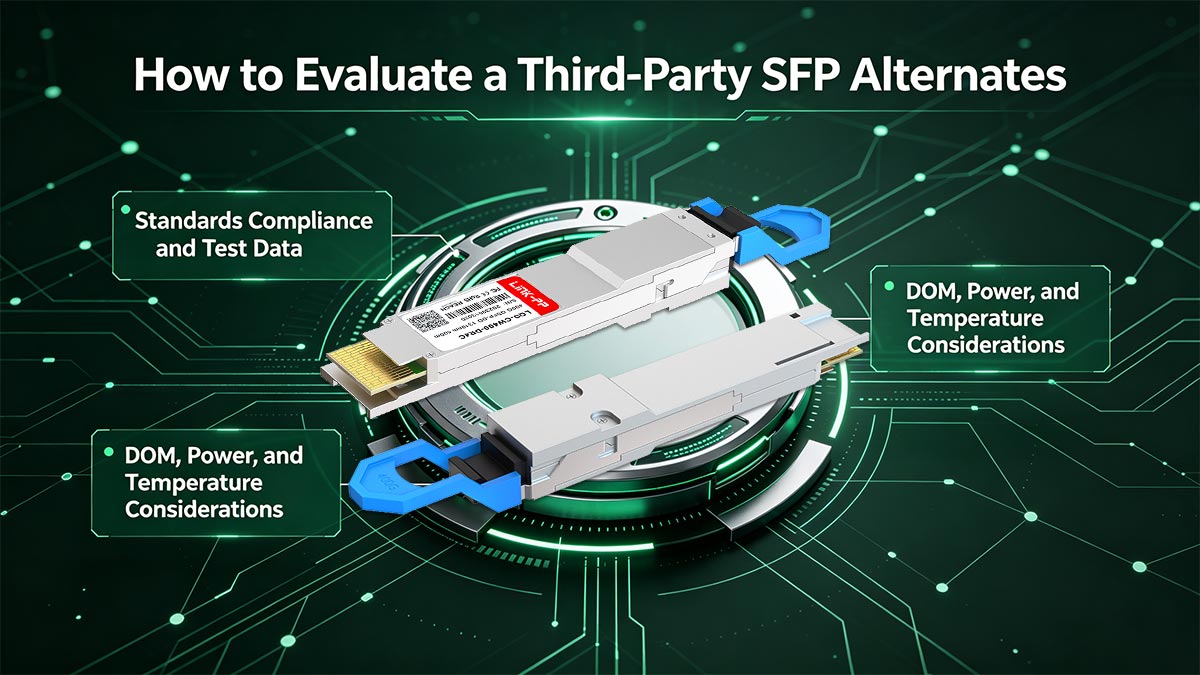

🔄 Cómo evaluar alternativas SFP de terceros
No todos los módulos ópticos de terceros ofrecen la misma fiabilidad. Si bien muchos transceptores compatibles funcionan extraordinariamente bien en las redes modernas, otros pueden presentar problemas de interoperabilidad, enlaces inestables o problemas térmicos, especialmente a velocidades de 400G.
Por este motivo, la evaluación de una alternativa de terceros debe ir más allá de la simple comparación de precios. Los ingenieros de red deben verificar la compatibilidad, la calidad de fabricación, el soporte de monitorización y la estabilidad operativa a largo plazo antes de la implementación.
Datos de cumplimiento de normas y pruebas
Lo primero que hay que comprobar es si el módulo cumple plenamente con las normas industriales pertinentes.
Para las alternativas al Arista QDD-400G-DR4, esto normalmente incluye:
- Cumplimiento de QSFP-DD MSA
- Compatibilidad con la especificación 400GBASE-DR4
- Compatibilidad con la señalización PAM4
- Requisitos ópticos del MPO-12 APC
- Validación de ruptura 4×100G
Un proveedor fiable también debería proporcionar datos reales de pruebas de interoperabilidad, en lugar de afirmaciones genéricas de compatibilidad.
Entre los indicadores de validación importantes se incluyen:
| Área de validación |
POR QUÉ ES IMPORTANTE |
| Pruebas de conmutación Arista |
Confirma la interoperabilidad real de la plataforma. |
| Pruebas BER |
Mide la integridad de la señal |
| Validación de potencia óptica |
Garantiza una transmisión estable |
| Prueba de ruptura |
Verifica el funcionamiento a 4×100G |
| Prueba de quemado |
Mejora la confiabilidad a largo plazo |
Los proveedores de alta calidad suelen probar los componentes ópticos bajo cargas de tráfico reales y con múltiples versiones de firmware para reducir el riesgo de implementación.
En cambio, los módulos genéricos de bajo coste pueden someterse únicamente a pruebas funcionales mínimas antes de su envío.
Consideraciones sobre DOM, potencia y temperatura
A velocidades de 400G, el comportamiento térmico y la estabilidad de la potencia adquieren mucha más importancia que en las redes ópticas de menor velocidad.
Un módulo compatible y fiable debe ser totalmente compatible con:
- Monitoreo de DOM/DDM
- Consumo de energía estable
- Informes de temperatura precisos
- Diagnóstico óptico en tiempo real
DOM (Monitoreo Óptico Digital) permite a los ingenieros monitorear parámetros operativos críticos como:
- Potencia óptica TX
- Potencia óptica RX
- Temperatura del módulo interno
- Tensión de alimentación
- Corriente de polarización del láser
Sin un soporte adecuado para el DOM, la resolución de problemas se vuelve mucho más difícil en implementaciones a gran escala.
La gestión de la temperatura es especialmente crítica en conmutadores de alta densidad donde operan simultáneamente numerosos módulos ópticos de 400G. Un diseño térmico deficiente puede provocar:
- Inestabilidad del enlace
- Aumento de las tasas de error de bits
- Cierres inesperados
- Vida útil óptica reducida
Antes de adquirir módulos de terceros, verifique lo siguiente:
| Factor técnico |
Comprobación recomendada |
| Soporte DOM |
Compatibilidad total con la monitorización |
| Consumo de energía |
Dentro de los límites del interruptor |
| Temperatura de funcionamiento |
Coincide con el entorno de implementación |
| Diseño Térmico |
Adecuado para chasis densos |
| Estabilidad óptica |
Verificado bajo tráfico sostenido |
A 400 G, un rendimiento térmico estable suele ser un indicador de la calidad del módulo más fiable que el precio por sí solo.
Política de garantía, soporte y devoluciones
La calidad del soporte técnico cobra suma importancia al implementar componentes ópticos compatibles en entornos de producción.
Incluso los módulos que cumplen con los estándares pueden ocasionalmente encontrar problemas de interoperabilidad relacionados con:
- Cambios en el firmware del conmutador
- Configuraciones de ruptura
- Redes de proveedores mixtos
- Actualizaciones de EOS
- Entornos de cableado MPO
Un proveedor confiable debería proporcionar:
- Asistencia de compatibilidad
- Soporte técnico para la resolución de problemas
- Guía de firmware
- Servicio de reemplazo rápido
- Políticas de devolución claras
En las implementaciones de infraestructura empresarial y de IA, el soporte a largo plazo del proveedor suele ser más valioso que lograr el menor coste inicial posible.
Al evaluar alternativas al Arista QDD-400G-DR4, el enfoque más seguro suele ser seleccionar proveedores que combinen pruebas de interoperabilidad comprobadas, un sólido rendimiento térmico y un soporte posventa eficaz.
🔄 Problemas comunes que reportan los usuarios con los módulos DR4 de 400G
Aunque los módulos ópticos 400G DR4 se utilizan ampliamente en los centros de datos modernos, las instalaciones reales aún pueden presentar problemas de interoperabilidad y de capa física. Muchos de los problemas reportados no se deben únicamente a módulos ópticos defectuosos, sino a incompatibilidades de firmware, errores de cableado MPO o configuraciones de derivación incompatibles.
Comprender los escenarios de fallo más comunes puede reducir significativamente el tiempo de resolución de problemas durante la implementación.
Fallos de conexión
Uno de los problemas más comunes con los módulos 400G DR4 es la imposibilidad total de establecer una conexión.
Los síntomas típicos incluyen:
- El puerto permanece cerrado después de la inserción.
- Óptica detectada pero no pasa tráfico.
- Activación intermitente del enlace
- El enlace falla después de reiniciar o actualizar el firmware.
En la mayoría de los casos, los fallos de conexión están relacionados con uno de los siguientes motivos:
| Causa comun |
Mareas Ideales para Lecciones |
| Polaridad MPO incorrecta |
Los carriles TX y RX no están alineados. |
| Codificación de proveedor no compatible |
El interruptor rechaza o limita el módulo. |
| Conectores MPO sucios |
Provoca una pérdida óptica grave. |
| Error de configuración de la salida |
El modo de puerto no coincide con la topología. |
| Incompatibilidad de firmware |
Desajuste en el comportamiento de EOS |
A velocidades de 400G, la señalización PAM4 es muy sensible a la pérdida de inserción y a la reflexión óptica. Incluso una contaminación mínima en las interfaces MPO puede impedir una inicialización estable del enlace.
Actualmente, muchos ingenieros consideran la inspección y limpieza de MPO como obligatorias antes de cada despliegue de DR4.
Síntomas de incompatibilidad TX/RX
Otro problema que se reporta con frecuencia tiene que ver con el comportamiento anormal de transmisión (TX) y recepción (RX).
Los síntomas comunes incluyen:
- Señal RX fuerte pero sin salida TX.
- Circulación en un solo sentido
- Errores de CRC o FCS
- Los paquetes caen bajo carga pesada.
- Rendimiento BER inestable
Estos problemas suelen estar causados por desajustes a nivel de carril dentro de las conexiones de fibra paralelas.
Las posibles causas principales incluyen:
- Cableado incorrecto del arnés de derivación
- Mapeo de carriles incorrecto
- Niveles de potencia óptica asimétricos
- Cables troncales MPO de mala calidad
- Problemas de entrenamiento de carriles relacionados con el firmware
Debido a que la óptica DR4 utiliza cuatro carriles ópticos paralelos de 100G simultáneamente, incluso un solo carril inestable puede afectar a todo el enlace de 400G.
En entornos de conmutación, la alineación de carriles cobra aún mayor importancia. Un módulo puede parecer operativo en modo nativo de 400G, pero fallar durante la conmutación a 4×100G debido a una asignación de carriles incorrecta o a un comportamiento del firmware no compatible.
Para solucionar problemas, los ingenieros suelen verificar lo siguiente:
| Comprobación diagnóstica |
Propósito |
| Lecturas de potencia óptica del DOM |
Identifica carriles débiles |
| Estadísticas BER |
Detecta la degradación de la señal |
| Polaridad MPO |
Confirma la alineación TX/RX |
| Configuración de mapeo de carriles |
Valida la operación de ruptura |
| Mensajes de registro de EOS |
Revela problemas de firmware |
Problemas de interoperabilidad en entornos de proveedores mixtos
Las implementaciones con equipos de diferentes proveedores son otra fuente importante de problemas de compatibilidad con 400G DR4.
Aunque la óptica DR4 cumple con los estándares de la industria, los proveedores aún pueden diferir en áreas como:
- Comportamiento de codificación de la EEPROM
- Implementación del DOM
- Umbrales térmicos
- Manejo de fugas
- Interpretación del firmware
Como resultado, dos módulos DR4 que cumplen con los estándares aún pueden comportarse de manera diferente cuando se conectan a través de diferentes plataformas de conmutación.
Los problemas comunes que surgen al combinar proveedores incluyen:
- Advertencias de compatibilidad
- Monitoreo DOM deshabilitado
- Enlaces de ruptura inestables
- Pérdida intermitente de paquetes
- Inestabilidad de la conexión tras las actualizaciones de software.
Estos problemas son especialmente comunes cuando se utilizan componentes ópticos genéricos de bajo coste con una validación de interoperabilidad limitada.
En entornos de redes empresariales y de IA, los operadores suelen reducir el riesgo seleccionando proveedores que ofrezcan:
- Codificación de compatibilidad específica de Arista
- Pruebas de interoperabilidad de interruptores reales
- Informes de validación multiplataforma
- Soporte de actualización de firmware
- Guía de configuración de la separación
A velocidades de 400G, el mero cumplimiento de los estándares no siempre es suficiente. Las pruebas de interoperabilidad en entornos reales suelen ser el factor clave que distingue las implementaciones estables de las que requieren una resolución de problemas constante.
