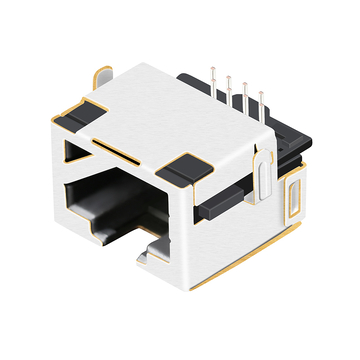

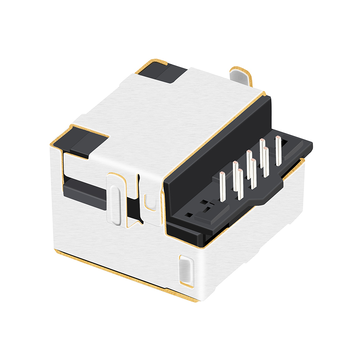

LPJE4717-2DNL smt rj45 jack ultra low profile mid mounting 8.50mm above pcb without led without integrated magnetics
Κάντε κλικ για να ανοίξετε την αναπτυγμένη προβολή

LPJE4717-2DNL SMT RJ45 Jack εξαιρετικά χαμηλό προφίλ μέσο τοποθέτησης 8.50mm πάνω από το PCB χωρίς LED χωρίς ενσωματωμένο Magnetics

Περίληψη Προϊόντος

Προϊόν
LPJE4717-2DNL SMT RJ45 Jack εξαιρετικά χαμηλό προφίλ μέσο τοποθέτησης 8.50mm πάνω από το PCB χωρίς LED χωρίς ενσωματωμένο Magnetics
Κωδικός
175793
P / N
LPJE4717-2DNL
Τιμή
0,54 €
στοκ
839 σε απόθεμα
Πωληθεί
3.4K
Διεύθυνση URL προϊόντος
https://www.l-p.com/products/472113.htm
Τιμή μονάδος 0,54 €
Νέοι χρήστες: 9,10 € Κουπόνι για την πρώτη σας παραγγελία
Κώδικας linkpp2610
Για παραγγελίες άνω των 910,00 € ΕΠΙΚΟΙΝΩΝΗΣΤΕ 13,65 € Εκτός
Κώδικας Linkpp15
Για παραγγελίες άνω των 2.730,00 € ΕΠΙΚΟΙΝΩΝΗΣΤΕ 45,50 € Εκτός
Κώδικας Linkpp50
Για παραγγελίες άνω των 4.550,00 € ΕΠΙΚΟΙΝΩΝΗΣΤΕ 91,00 € Εκτός
Κώδικας Linkpp100
Ρ / Ν: LPJE4717-2DNLΚωδικός προϊόντος: 175793

LINK-PP πρωτότυποDatasheetΌλες οι λήψεις

Σύμφωνος:
LINK-PP
Συμβατό P/N:
LPJE4717-2DNL
Τιμολόγηση όγκου Ηλεκτρονικά επίπεδα · μεγαλύτερη ποσότητα ή προσαρμοσμένη τιμή κατόπιν αιτήματος
0.540 €
1–99 τεμ
0.537 €
100–999 τεμ
0.483 €
1,000–4,999 τεμ
0.467 €
5,000–9,999 τεμ
0.457 €
10,000–14,999 τεμ
0.440 €
≥15,000 τεμ.

Χρειάζεστε ποσότητα πέρα από αυτά τα επίπεδα ή θέλετε να διαπραγματευτείτε την τιμή;

Χρηματιστήριο:
839 σε απόθεμα
Αποστολή:
21,26 €
προς την Ελλάδα μέσω FedEx IP
Εκτιμώμενος χρόνος παράδοσης: 3 - 6 ημέρα.
5-χρόνια εγγύηση 15 Επιστροφές Ημέρας Ανταλλαγή 15 ημερών
Εγγύηση
  • Παρέχοντας κορυφαία στον κλάδο 5ετή εγγύηση.
  • Διαβάστε τον πίνακα για καθέκαστα της εγγύησης όλων των προϊόντων.
Επιστροφές & ανταλλαγή
  • Οι επιστροφές χρημάτων θα γίνονται δεκτές περίπου 5 εργάσιμες ημέρες μετά την παραλαβή των επιστρεφόμενων προϊόντων.
  • Τα είδη που είναι σε απόθεμα για αντικατάσταση μπορούν να αποσταλούν εντός 1 εργάσιμης ημέρας.
  • Διαβάστε την πλήρη πολιτική επιστροφών για καθέκαστα.
Δωρεάν αποστολή άνω των 546,00 €.
Ή στείλτε με τον δικό σας λογαριασμό UPS / FedEx / DHL κατά την ολοκλήρωση της αγοράς (0,00 € αποστολή).
Ποσότητα:
SPQ 100
Συνολική τιμή:
0,54 €
Λεπτομέρειες συσκευασίας
τεμ 100
τεμ 3000
Δίσκος
54.5 x 28.5 x 27 cm
0.004 kg
13.1 kg

LINK-PP LPJE4717-2DNL SMT RJ45 Jack Ultra Low Profile Mid Mounting 8.50mm Πάνω από το PCB Χωρίς Ενσωματωμένα Magnetics (Tab Up, Χωρίς LED)

LINK-PP Αριθμός Μέρος LPJE4717-2DNL Τύπος σύνδεσης γρύλος
Κατάσταση εξαρτήματος Ενεργή Τοποθέτηση Τύπος Μέσω της τρύπας
Αριθμός Θέσεων/Επαφών 8p8c (RJ45, Ethernet) Εφαρμογή-Lan -
Αριθμός θυρών 1x1 Λιμάνι Ταχύτητα -
Μάνταλο Up Πυρήνες ανά λιμάνι -
προσανατολισμός Γωνία 90° (δεξιά) Γωνία τοποθέτησης PCB ΠΛΕΥΡΗ ΕΙΣΟΔΟΣ
Καρτέλες ασπίδας EMI Με Επιλογή LED Χωρίς led
PCB FR4 Στύλος συγκράτησης PCB T POST
Ύψος συσκευασίας (ίντσες/mm) 0.443/11.25 Μήκος συσκευασίας (ίντσες/mm) 0.559/14.20
Πλάτος συσκευασίας (ίντσες/mm) 0.642/16.30 Θερμοκρασία -40℃ ΕΩΣ 85℃
Bst Circuit Ναι AutomDX ΝΑΙ
Δίοδοι Οχι Επιμετάλλωση περιοχής ζευγαρώματος GOLD 6u"/15u"/30u"
Αναλογία στροφών RX/TX 1CT:1CT Διαμόρφωση RX/TX T,C

LINK-PP

Αντιστοίχιση προϊόντων

Εικόνες ΤΑΥΤΟΤΗΤΑ# Περιγραφή Τιμή στοκ Προσθήκη στο καλάθι

Λήψη

Σχέδιο προϊόντος LPJE4717-2DNL [Low Profile Mid PCB].pdf

Ερωτήσεις & Απαντήσεις

Δεν υπάρχουν ακόμη ερωτήσεις

Γίνετε ο πρώτος που θα ρωτήσει για προδιαγραφές, συμβατότητα ή χρόνο παράδοσης.

Κάνε μια ερώτηση
  • A:
    Μόλις που, και δεν θα το σχεδίαζα έτσι. Τα 8.5 χιλιοστά μετρώνται από την επιφάνεια της πλακέτας τυπωμένου κυκλώματος μέχρι την κορυφή του περιβλήματος, οπότε με εσωτερικό ύψος 10 χιλιοστών έχετε συνολικά 1.5 χιλιοστά, μείον το κενό στο καπάκι και τυχόν φλάντζα. Το ίδιο το σώμα του βύσματος έχει πλάτος 11.5 χιλιοστά αλλά ύψος μόνο περίπου 6 χιλιοστά, επομένως το βύσμα ανοίγει, ωστόσο η γλωττίδα απελευθέρωσης χρειάζεται πρόσβαση με τα δάχτυλα. Θα επέλεγα εσωτερικό ύψος 11 χιλιοστών ή θα χρησιμοποιούσα μια λεπτή μπότα με θηλιά έλξης. by LINK-PP Τεχνική υποστήριξη
  • A:
    Το αξιολογούμε στους 750 κύκλους, που είναι χαμηλότερο από έναν τυπικό γρύλο ύψους στους 1000, επειδή υπάρχει λιγότερο υλικό γύρω από τον άξονα περιστροφής του μανδάλου. Στη δοκιμή μας στους 300 κύκλους, η συγκράτηση μειώθηκε μόνο από 10.5N σε 8.4N, επομένως υπάρχει περιθώριο. Το ελατήριο του μανδάλου είναι ένα ξεχωριστό ανοξείδωτο κομμάτι και όχι από χυτό πλαστικό, γι' αυτό και δεν κουράζεται όπως τα φθηνά εξαρτήματα χαμηλού προφίλ. Πάνω από 500 κύκλους θα πρότεινα την επιλογή χρυσού 15 micro inch. by LINK-PP Τεχνική υποστήριξη
  • A:
    Όχι ακριβώς στα 8.5 mm. Το πιο κοντινό είναι το LPJE4718-2DNL στα 10.2 mm με μαγνητικά, το οποίο είναι ακόμα πολύ χαμηλό αλλά χρειάζεται μια ελαφρώς βαθύτερη τσέπη. Δεν μπορούμε να χωρέσουμε έναν μετασχηματιστή συν μια θωράκιση σε ένα σώμα 8.5 mm χωρίς να αλλάξουμε την περιέλιξη σε έναν μικρότερο πυρήνα, και αυτό θα έβλαπτε την απώλεια εισαγωγής στα 100 MHz. Εάν ο προϋπολογισμός σας για το βάθος είναι σταθερός, κρατήστε αυτό το εξάρτημα και τοποθετήστε τον μετασχηματιστή στην πίσω πλευρά της πλακέτας, κάτι που κάνουν οι περισσότεροι πελάτες μας. by LINK-PP Τεχνική υποστήριξη
  • A:
    Ναι, για τις περισσότερες μπότες, αλλά ελέγξτε το μήκος της μπότας. Το μπροστινό χείλος σε αυτό το μέρος είναι 2.4 mm πάνω από την πλακέτα τυπωμένου κυκλώματος, επομένως μια μπότα μακρύτερη από 32 mm θα χτυπήσει το περίβλημα πριν το βύσμα εφαρμόσει πλήρως. Οι τυπικές μπότες 28 mm είναι μια χαρά, ενώ οι λεπτές μπότες 25 mm είναι ιδανικές. Ο μεγαλύτερος περιορισμός είναι η γλωττίδα απελευθέρωσης. Σε ύψος 8.5 mm πρέπει να μπορείτε να βάλετε ένα δάχτυλο, οπότε αφήστε τουλάχιστον 25 mm ελεύθερο χώρο πάνω από την πλακέτα. by LINK-PP Τεχνική υποστήριξη
  • A:
    Διατηρήστε το βάθος της θήκης εντός συν ή πλην 0.1 mm και την πλευρική απόσταση εντός 0.15 mm. Εάν το βάθος είναι 0.2 mm πολύ ρηχό, το σώμα δεν θα καθίσει και οι ουρές θα προεξέχουν από το μαξιλάρι, κάτι που εμφανίζεται ως διακοπτόμενοι σύνδεσμοι μετά τον θερμικό κύκλο. Εάν το βάθος είναι 0.2 mm πολύ μεγάλο, το περίβλημα επιπλέει και το ύψος του μανδάλου αλλάζει, με αποτέλεσμα τα βύσματα να είναι χαλαρά. Δρομολογήστε την θήκη πριν ανοίξετε τις οπές της ουράς και όχι μετά, καθώς έτσι συμβαίνουν τα περισσότερα σφάλματα ανοχής. by LINK-PP Τεχνική υποστήριξη

Κριτικές Πελατών

  • 5

    24 Κριτικές

  • 5 Stars
    96%
    4 Stars
    4%
    3 Stars
    0%
    2 Stars
    0%
    1 αστεριών
    0%
  • Όλες οι κριτικές (24)
Δεν υπάρχουν δεδομένα
R *** n
Ισραήλ
Επαληθευμένη αγορά
5.0
2026-11-15
Mid mount keeps the shell square, and the fillets look clean on X-ray.
Z *** n
Switzerland
Επαληθευμένη αγορά
5.0
2026-11-01
The jack carries no magnetics, so our transformer sits 18 mm away and the pair still passed the 2.5G mask. Tails took a 245 ℃ profile, and all 200 joints were clean at inspection.
E *** n
Βέλγιο
Επαληθευμένη αγορά
5.0
2026-10-19
8.50 mm above the PCB, which saved us a case redesign.
T *** n
Sweden
Επαληθευμένη αγορά
4.0
2026-10-19
Ταιριάζει στη λεπτή μας θήκη, που είναι και το θέμα, αλλά ο δίσκος έφτασε χωρίς το καπάκι και τρεις μονάδες είχαν λυγισμένη γλωττίδα EMI. Τα ισιώσαμε και τα χρησιμοποιήσαμε, λειτουργούν, απλώς το συσκευάζουμε καλύτερα.
Ταχυδρομείο
Κολομβία
Επαληθευμένη αγορά
5.0
2026-10-09
Δεδομένα πεδίου μετά από 8 μήνες σε 80 μονάδες σε επιτοίχιο πάνελ: μηδενικές βλάβες στις συνδέσεις, χωρίς χαλαρά βύσματα, χωρίς ραγισμένα σώματα. Η θερμοκρασία περιβάλλοντος στο εσωτερικό του πάνελ φτάνει τους 58℃ το καλοκαίρι και το εξάρτημα έχει ονομαστική θερμοκρασία 85℃, επομένως έχουμε περιθώριο. Η αντίσταση επαφής σε 10 τραβηγμένες μονάδες μετρήθηκε από 11 έως 16 mΩ, ουσιαστικά αμετάβλητη από την εισερχόμενη επιθεώρηση.
