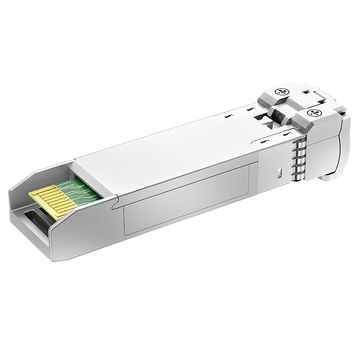

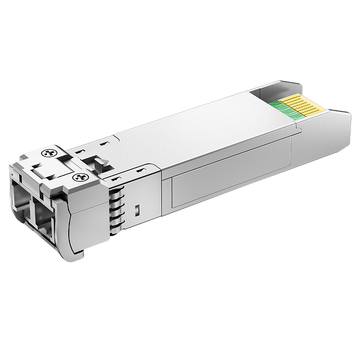

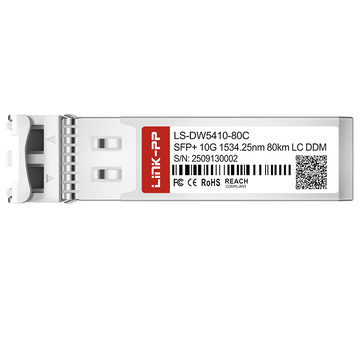

DW-SFP10G80-54 is engineered as an 80km 10G SFP+ DWDM optical module operating on the ITU 100GHz C-Band grid at 1534.25nm (Channel 54). It combines a cooled EML laser transmitter with an APD photodetector receiver and supports SFF-8472 compliant real-time digital optical monitoring (DOM) for continuous link diagnostics.
Broadcom Teilenummer
DW-SFP10G80-54
Herstellername
LINK-PP
Formfaktor
SFP +
Max. Datenrate
10.7Gbps
Wellenlänge
1534.25nm
Maximaler Kabelabstand
80 km
Anschluss
Duplex-LC
Medien
SMF
Sendertyp
EML
Empfängertyp
APD
TX-Leistung
-1 bis +5 dBm
RX-Leistung
-23 bis -6 dBm
Empfänger-Empfindlichkeit
-23dBm
DDM/DOM
Unterstützt
Betriebstemperaturbereich
0 bis 70 ° C
Protokolle
10GBASE-ZR/ZW, SDH STM64, SFF-8431, SFF-8472
Hauptmerkmale des Broadcom DW-SFP10G80-54 kompatibel LINK-PP 10G SFP +
Broadcom DW-SFP10G80-54 kompatibel LINK-PP Der Transceiver kombiniert eine Betriebswellenlänge von 1534.25 nm, eine Duplex-LC-Schnittstelle und DWDM-Technologie für zuverlässige optische 10-Gbit/s-Übertragung über Singlemode-Glasfaserstrecken bis zu 80 km. Er arbeitet in handelsüblichen Temperaturbereichen und bietet Hot-Plug-Funktionalität sowie digitale optische Echtzeitüberwachung für ein optimiertes Verbindungsmanagement.

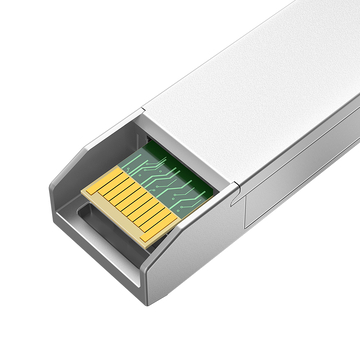

Der Transceiver verfügt über einen standardmäßigen, im laufenden Betrieb austauschbaren SFP+-Sockel, der eine einfache Installation und Wartung ohne Herunterfahren der Host-Geräte ermöglicht. Er entspricht vollständig dem SFP+ Multi-Source Agreement (MSA) und gewährleistet so eine nahtlose Hardwareintegration und elektrische Kompatibilität mit kompatiblen Switch-Ports.
DW-SFP10G80-54: 10 Gbps Connectivity for Telecom Backhaul Networks
Dieses optische Modul liefert eine dedizierte Datenrate von 10 Gbit/s und erfüllt damit die Bandbreitenanforderungen moderner Telekommunikations-Backhaul-Architekturen. Netzbetreiber können diese konstante Leitungsgeschwindigkeit nutzen, um große Mengen an Mobilfunk- und Breitbanddatenverkehr zuverlässig zu bündeln.
DW-SFP10G80-54 Modul mit DWDM-Technologie für höhere Glasfasereffizienz
Die DWDM-Technologie (Dense Wavelength Division Multiplexing) ermöglicht die gleichzeitige Übertragung mehrerer optischer Signale über ein einziges Faserpaar. Durch die Nutzung dieses Kanalmultiplexverfahrens lässt sich die Gesamtbandbreite erheblich erweitern, ohne dass teure neue Glasfaserkabel verlegt werden müssen.
DW-SFP10G80-54 Modul mit 1534.25 nm Wellenlänge
Der integrierte gekühlte Lasersender arbeitet mit einer festen Wellenlänge von 1534.25 nm, entsprechend Kanal C54 im 100-GHz-ITU-Raster. Diese präzise C-Band-Frequenz sorgt für geringe Signaldämpfung und gewährleistet eine stabile Kanalausrichtung in dichten Multiplex-Systemen.
DW-SFP10G80-54 Modul zur Unterstützung von 80 km Übertragung
Eine speziell entwickelte Kombination aus einem gekühlten EML-Sender und einem empfindlichen APD-Empfänger ermöglicht erweiterte Singlemode-Glasfaserverbindungen von bis zu 80 km. Sie bietet eine ausreichende optische Verbindungsleistung, um große Distanzen zwischen Kernnetzwerkstandorten ohne zwischenzeitliche Signalregeneration zu überbrücken.
DW-SFP10G80-54 Modul mit Duplex-LC-Schnittstelle
Eine optische Duplex-LC-Buchse dient als optische Schnittstelle für Standard-Singlemode-Patchkabel. Der kompakte Verriegelungsstecker gewährleistet eine sichere Faserverbindung, geringe Einfügedämpfung und ein ordentliches Kabelmanagement in hochdichten Racks.
DW-SFP10G80-54 Modul mit DOM für Echtzeitüberwachung
Die integrierte DOM-Funktion ermöglicht die Echtzeitüberwachung von Innentemperatur, Laser-Biasstrom, Versorgungsspannung und optischer Leistung. Durch die Unterstützung der Standard-SFF-8472-Diagnoseprotokolle können Netzwerkadministratoren die optimale Verbindungsqualität sicherstellen und Übertragungsfehler schnell beheben.
Adhering to rigorous international benchmarks, the DW-SFP10G80-54 10G DWDM module carries official CE, FCC, RoHS, and ISO 9001 certifications. These industry accreditations ensure dependable operational reliability, robust electrical design, and consistent manufacturing standards for enterprise deployment.
Jeder Transceiver durchläuft vor dem Versand umfassende Tests der physikalischen Schicht, einschließlich Bitfehlerratenprüfung, optischer Spektrumanalyse und Temperaturbeständigkeitstests. Dieses strenge Testverfahren gewährleistet eine stabile 10G-Übertragungsleistung über lange Distanzen mit Singlemode-Glasfaserverbindungen.
DW-SFP10G80-54 Qualitätszertifizierungen
Offizielle Zertifizierungen bestätigen, dass der optische Transceiver die etablierten Standards für elektromagnetische Stabilität und Umweltverträglichkeit erfüllt. Diese Konformitätsprüfungen gewährleisten, dass die Hardware alle branchenüblichen Betriebsparameter in Rechenzentrums- und Telekommunikationsumgebungen einhält.
Dieses Produkt entspricht ISO 9001. Dieses System gilt für Unternehmen, die sich mit der Entwicklung, Produktion und Lieferung von Glasfaserprodukten befassen. Bitte Kontakt aufnehmen um mehr zu erfahren.
ISO/IEC 27001 ist ein internationaler Standard für die Verwaltung und Verarbeitung von Informationssicherheit. Dieser Standard wurde gemeinsam von der Internationalen Organisation für Normung (ISO) und der Internationalen Elektrotechnischen Kommission (IEC) entwickelt. Er legt Anforderungen für die Einrichtung, Implementierung, Aufrechterhaltung und kontinuierliche Verbesserung eines Informationssicherheits-Managementsystems (ISMS) fest. Die Erlangung eines ISO 27001-Zertifikats gewährleistet die Vertraulichkeit, Integrität und Verfügbarkeit organisatorischer Informationsressourcen und bedeutet, dass das Unternehmen das Audit einer Zertifizierungsstelle bestanden hat und damit nachweist, dass sein Informationssicherheits-Managementsystem die Anforderungen des internationalen Standards erfüllt. Bitte Kontakt aufnehmen um mehr zu erfahren.
Dieses Produkt entspricht der Norm ISO 14001. Es ist für Organisationen bestimmt, die ihre Umweltverantwortung systematisch wahrnehmen und so zur ökologischen Nachhaltigkeit beitragen möchten. Bitte Kontakt aufnehmen um mehr zu erfahren.
ISO 45001 ist ein globaler Standard, der die Anforderungen an ein Arbeitsschutzmanagementsystem (OH&SMS) festlegt.
REACH ist eine Verordnung der Europäischen Union zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe. Sie trat am 1. Juni 2007 in Kraft und ersetzte eine Reihe europäischer Richtlinien und Verordnungen durch ein einheitliches System. Ziel der Verordnung ist der Schutz der menschlichen Gesundheit und der Umwelt, die Erhaltung und Verbesserung der Wettbewerbsfähigkeit der europäischen Chemieindustrie sowie die Entwicklung innovativer Technologien für ungiftige und unbedenkliche Verbindungen, um eine Marktfragmentierung zu verhindern, die Transparenz beim Einsatz chemischer Stoffe zu erhöhen, Tierversuche zu vermeiden und eine nachhaltige gesellschaftliche Entwicklung zu fördern. Kontakt aufnehmen um mehr zu erfahren.
Dieses Produkt erfüllt die geltenden Anforderungen der RoHS-Richtlinie (EU) 2015/863. Sie schränkt die Verwendung von zehn gefährlichen Stoffen bei der Herstellung verschiedener Arten von elektronischen und elektrischen Geräten ein: Blei, Quecksilber, Cadmium, sechswertiges Chrom, polybromierte Biphenyle, polybromierte Diphenylether und vier verschiedene Phthalate. Bitte Kontakt aufnehmen um mehr zu erfahren.
Dieses Produkt entspricht vollständig den FCC-Vorschriften, die darauf abzielen, Funkwellen und Magnetfelder vernünftiger zu verwalten. Bitte Kontakt aufnehmen um mehr zu erfahren.
CB ist ein internationales System, das von der IECEE betrieben wird. Dieses Produkt basiert auf den IEC-Normen zur Prüfung der Sicherheitsleistung elektrischer Produkte. Bitte Kontakt aufnehmen um mehr zu erfahren.
Dieses Produkt entspricht vollständig dem UKCA-Zertifikat (UK Conformity Assessed), das bedeutet, dass es alle relevanten Qualitätsstandards sowie Gesundheits- und Sicherheitsanforderungen erfüllt. Bitte Kontakt aufnehmen um mehr zu erfahren.
Die UL-Zertifizierung ist eine nicht obligatorische Zertifizierung in den Vereinigten Staaten, bei der es sich hauptsächlich um die Prüfung und Zertifizierung der Produktsicherheitsleistung handelt. Ihr letztendlicher Zweck besteht darin, Produkte mit einem relativ sicheren Niveau für den Markt zu erhalten und zur Gewährleistung der menschlichen Gesundheit und der Sicherheit von Eigentum beizutragen. Bitte Kontakt aufnehmen um mehr zu erfahren.
DW-SFP10G80-54 Zertifiziert für zuverlässige Host-Geräte-Kompatibilität
Umfassende Interoperabilitätstests zwischen Host und Gerät werden auf Switches, Routern und Firewalls führender Netzwerk-Hardwareplattformen durchgeführt. Diese Validierung gewährleistet die sofortige Erkennung des Transceivers mit vollständiger DOM-Telemetrie und fehlerfreiem Portbetrieb.
Every DW-SFP10G80-54 10G DWDM SFP+ transceiver undergoes comprehensive physical and optical layer evaluations to guarantee reliable signal integrity and network stability. To learn more about our validation procedures, visit the LINK-PP Test-Support-Center.
Optischer Spektrumtest
Beurteilung der Stabilität der zentralen C-Band-Wellenlänge und der Einhaltung der spektralen Breite.
Augenmustertest
Analysieren Sie die Wellenform von Hochgeschwindigkeitssignalen, um Verzerrungen des Sendesignals zu vermeiden.
Bitfehlerratentest
Quantifizierung der Paketübermittlungsgenauigkeit über ausgedehnte optische Strecken von 80 km.
Temperaturtest
Prüfen Sie die Betriebsstabilität des Moduls über die erforderlichen thermischen Umgebungsbereiche.
Produktversand für Broadcom DW-SFP10G80-54 kompatibel LINK-PP 10G SFP +
LINK-PP Wir gewährleisten, dass jeder optische Transceiver sicher verpackt und umgehend versendet wird, um einen sicheren Transport zu garantieren. Standardisierte Abwicklungsprozesse und bewährte Partnerschaften mit Transportunternehmen gewährleisten eine zuverlässige Lieferung an Netzwerkbetreiber weltweit.
Antistatische Schutzverpackung
Durch die Verwendung spezieller Schutzverpackungen können elektrostatische Schäden an empfindlichen Schaltkreisen verhindert werden.
Stoßfester Transportschutz
Absorbiert Stöße beim Transport, um empfindliche optische Komponenten im Inneren zu schützen.
Schnelle Auftragsbearbeitung und Versand
Optimieren Sie die Lagerverwaltung, um die Abholung durch den Spediteur innerhalb der Geschäftszeiten zu beschleunigen.
Globale Logistik und internationaler Versand
Arbeiten Sie mit führenden Frachtführern zusammen, um einen zuverlässigen weltweiten Transport zu gewährleisten.
Broadcom DW-SFP10G80-54 kompatibel LINK-PP Demonstration der Verwendung von 10G SFP+
Deploying the DW-SFP10G80-54 DWDM SFP+ module requires inserting it directly into an active host cage, latching duplex LC patch cords, and confirming link status via real-time diagnostics. This simple operation ensures dependable 10G C-band DWDM transmission for regional telecom backhaul aggregation nodes.
Technischer Support für DW-SFP10G80-54
LINK-PP bietet umfassenden technischen Support, von der Beratung vor dem Kauf bis zur Unterstützung nach der Implementierung, und gewährleistet so eine reibungslose Integration und zuverlässige Netzwerkleistung.
Technische Beratung vor dem Verkauf
Professionelle Beratung, die Ihnen bei der Auswahl des optimalen DW-SFP10G80-54-Moduls für Ihre Netzwerkdesign- und Anwendungsanforderungen hilft.
Unterstützung bei der Kompatibilitätsprüfung
Geprüfte Kompatibilität mit LINK-PP Switches und andere gängige Netzwerkplattformen für eine nahtlose Bereitstellung.
Bereitstellungs- und Installationshilfe
Eine umfassende Schritt-für-Schritt-Anleitung für Installation, Konfiguration und Ersteinrichtung gewährleistet von Anfang an eine präzise Implementierung und einen zuverlässigen, stabilen Betrieb.
Langfristige technische Qualitätssicherung
Kontinuierlicher technischer Support während des gesamten Produktlebenszyklus, der langfristige Stabilität für Unternehmens- und Carrier-Netzwerke gewährleistet.
A: Dank der Hot-Plug-Funktion können Sie den Transceiver einstecken oder entfernen, während der Host-Switch eingeschaltet bleibt. Dies erleichtert in der Regel die Wartung des betreffenden Ports, ohne benachbarte aktive Verbindungen zu beeinträchtigen. Von Admin
A: Das Modul arbeitet im ITU-100-GHz-Raster, entsprechend Kanal 54 bei 1534.25 nm. Sofern Ihr passiver Multiplexer über einen dedizierten 100-GHz-Kanalanschluss (C54) verfügt, sollte das optische Signal mit der erwarteten Einfügungsdämpfung und minimalem Übersprechen benachbarter Kanäle durchgelassen werden. (Von Admin)
A: Die intern gekühlte EML-Konstruktion reguliert aktiv die Lasertemperatur und trägt so zur Aufrechterhaltung der Wellenlängenstabilität im 100-GHz-Raster innerhalb des spezifizierten Betriebstemperaturbereichs von 0 bis 70 °C bei. Eine standardmäßige Rack-Luftzirkulation sorgt in der Regel dafür, dass das Modul innerhalb seiner normalen thermischen Grenzen bleibt. Von Admin
A: Bei den meisten typischen Singlemode-Faserinstallationen dieser Länge bietet die Kombination aus einem gekühlten EML-Laser und einem hochempfindlichen APD-Empfänger ein ausreichendes optisches Budget. Die vorherige Überprüfung der gesamten Einfügungsdämpfung der Messstrecke trägt dazu bei, dass die empfangene Lichtstärke im normalen Betriebsbereich liegt. Von Admin
Deployed this 1534.25nm 80km DWDM SFP+ module for inter-facility replication across metropolitan SMF. The +3dBm launch power easily cleared our patch panels, and DDM confirmed -16.5dBm RX level. Zero bit errors recorded after 72 hours of full line-rate stress testing, making it totally dependable for production core rings :-)
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509175
S *** s
Dänemark
Verifizierter Kauf
5 .0
2026-05-25
Wir haben diese 10G DWDM SFP+ Module in unserem Edge-Aggregation-Router-Rack installiert. Die Kühlung in unserem Serverraum hält sie bei etwa 41 °C, deutlich unter der maximalen Temperatur von 70 °C. Durchsatztests zeigen eine stabile Leitungsrate von 10.7 Gbit/s über unsere SMF-Schleife :-D
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509183
T *** y
Österreich
Verifizierter Kauf
5 .0
2026-04-15
Swapped out our old long-haul transceivers with these LS-DW5410-80C DWDM modules. Real-time DOM telemetry gives clear laser temp and voltage readouts in CLI. Running 10GbE traffic continuously without any dropped frames ;)
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509172
R *** n
Neuseeland
Verifizierter Kauf
5 .0
2026-03-17
Running these SFP+ DWDM transceivers in our top-of-rack aggregation layer for high-speed backup transfers. Temperature dissipation is efficient inside a tight 1U chassis, operating around 44°C. Packet loss checks over 10G interfaces show zero CRC errors across two weeks of sustained backup jobs.
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509177
M *** t
Deutschland
Verifizierter Kauf
5 .0
2026-01-05
Die Installation von 8 DWDM-SFP+-Modulen in unseren Verteilschaltern verlief reibungslos. Die Duplex-LC-Verschlüsse rasteten fest ein und jeder C54-100-GHz-Kanal wurde vom Netzwerkbetriebssystem sofort erkannt.
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509181
B *** s
Irland
Verifizierter Kauf
5 .0
2025-12-07
Hervorragende Verarbeitungsqualität, die den SFF-8431-Standards vollständig entspricht. Wir überwachen die DDM-Lichtstärke stündlich und konnten auf diesem 1534.25-nm-Kanal keine Leistungsdrift feststellen. Sehr empfehlenswert für kostenbewusste NOC-Implementierungen.
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509182
N *** z
Türkei
Verifizierter Kauf
5 .0
2025-11-02
Bought this 80km DWDM SFP+ module for a remote building connection over existing single-mode fiber. The EML transmitter and APD receiver gave us a dependable link with enough receive margin for our measured path. It has been running quietly with no link flaps.
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509188
E *** r
Belarus
Verifizierter Kauf
5 .0
2025-10-21
Wir haben dieses DWDM-SFP+-Modul in unseren Enterprise-Core-Switch für die Gebäudevernetzung eingebaut. Die Wellenlänge von 1534.25 nm passte perfekt an Port 54 unseres passiven DWDM-Multiplexers. Die Sendeleistung liegt zuverlässig bei +1.8 dBm mit sauberer Duplex-LC-Terminierung.
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509176
J *** n
Nepal
Verifizierter Kauf
5 .0
2025-06-14
Eine hervorragende Option für die Anbindung von Mobilfunkbasisstationen über gemietete Glasfaserleitungen. Der EML-Sender und der APD-Empfänger gewährleisten eine konstante Empfangsempfindlichkeit von -23 dBm auch bei hoher Verkehrslast.
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509180
E *** s
Irland
Verifizierter Kauf
5 .0
2025-05-21
Wir haben unser externes Speichernetzwerk mit diesen 80 km langen SFP+-Transceivern aufgerüstet. Die automatische SFF-8431-Aushandlung erfolgte auf unseren 10GbE-Switches verzögerungsfrei, und die Wellenlänge von 1534.25 nm ließ sich ohne Übersprechen benachbarter Kanäle in unser bestehendes C-Band-Filterarray integrieren. Hervorragende optische Leistung für dichte Mehrkanalverbindungen!
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509187
C *** n
Islamische Republik Iran
Verifizierter Kauf
5 .0
2025-04-10
Die Installation erfolgte auf einer 76 km langen Glasfaserstrecke zwischen unserem Hauptsitz und einem regionalen Serverraum. Der Empfangspegel blieb im zulässigen Bereich, und die DOM-Alarmschwellenwerte halfen uns, die Verbindung vor der Inbetriebnahme zu überprüfen. Eine gute Wahl für Glasfasernetzwerke über große Entfernungen in Unternehmen.
Bitte schreiben Sie Kommentare mit mehr als drei Zeichen.
496805
509173
C *** y
Marokko
Verifizierter Kauf
5 .0
2025-02-28
Wir haben eine teure OEM-Optik durch diesen LS-DW5410-80C DWDM SFP+ Transceiver für unsere regionale SAN-Replikation ersetzt. Die Latenz ist minimal und die Empfindlichkeit des APD-Detektors bewältigt die Einfügedämpfung unserer Patchpanels problemlos.
