LP5028NL 1000 base-t quad 1x4 ports lan transformers modules tht 72 pin
Klicken Sie hier, um die erweiterte Ansicht zu öffnen

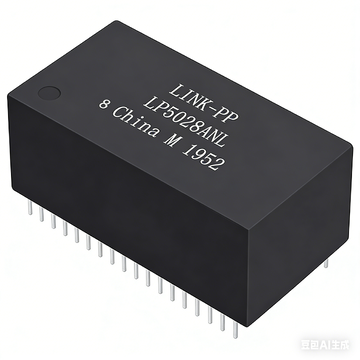

LINK-PP LP5028NL 1000 BASE-T Quad 1x4 Ports LAN-Transformatormodule THT 72 Pin

Produktübersicht

Produkt
LINK-PP LP5028NL 1000 BASE-T Quad 1x4 Ports LAN-Transformatormodule THT 72 Pin
SKU
203036
P / N
LP5028NL
Preis
2,82 €
Lagerfahrzeug
1 auf Lager
Verkauft
9K
Einzelpreis 2,82 €
Neue Nutzer: 9,10 € Gutschein für Ihre erste Bestellung
Code linkpp2610
Für Bestellungen über 910,00 € Erhalten Sie 13,65 € Off
Code Linkpp15
Für Bestellungen über 2.730,00 € Erhalten Sie 45,50 € Off
Code Linkpp50
Für Bestellungen über 4.550,00 € Erhalten Sie 91,00 € Off
Code Linkpp100
P / N: LP5028NLArtikelnummer: 203036

LINK-PP OriginalDatenblattAlle Downloads

Kompatibel:
LINK-PP
Kompatible Teilenummer:
LP5028NL
Mengenpreise Online-Tarife · Größere Mengen oder individuelle Preise auf Anfrage
2.820 €
1–139 Stk
1.975 €
140–1,175 Stk
1.664 €
1,176–5,879 Stk
1.523 €
5,880–11,759 Stk
1.354 €
≥11,760 Stk

Benötigen Sie eine größere Menge als diese Stufen oder möchten Sie über den Preis verhandeln?

Lager:
1 auf Lager
Versand
21,26 €
zu Deutschland FedEx-IP
Voraussichtliche Lieferzeit : 3 - 6 Tage.
5 Jahre Produktgarantie 15-Day-Rückgabe 15-Tage-Umtausch
Garantie
  • Wir bieten eine branchenführende 5-Jahres-Garantie.
  • Lesen Sie die Tabelle für Details Garantie für alle Produkte.
Rückgabe & Umtausch
  • Die Rückerstattung erfolgt etwa 5 Werktage nach Eingang der zurückgesendeten Artikel.
  • Lagernde Ersatzartikel können innerhalb eines Werktages versendet werden.
  • Lesen Sie die vollständigen Rückgabebedingungen für Details.
Kostenloser Versand 546,00 €.
Oder versenden Sie mit Ihrem eigenen UPS-/FedEx-/DHL-Konto beim Bezahlvorgang (0,00 € Versand).
Menge:
SPQ 14
Gesamtpreis:
2,82 €
Verpackungsinformationen
14
1176
Rohre
× × 57 19 16.5 cm
0.014 kg
16 kg

LINK-PP LP5028NL 1000 BASE-T Quad 1x4 Ports LAN-Transformatormodule THT 72 Pin

LINK-PP Artikelnummer LP5028NL Transformatorentyp Lan-Transformator
Teilestatus Aktives Windungsverhältnis – Primär:Sekundär 1:1 Sender, 1:1 Empfänger
Bauwesen OFFENER RAHMEN Anwendungs-Lan Ethernet (kein PoE)
Anzahl der Ports Quad-Port Schnelligkeit 10/100/1000 Basis-T
Verpackung Tape & Reel Kerne pro Port 16
AutomDX Ja Kommentar

SELBEN WIE NL-VERSION

PIN Nummer 72 Montage

THT

Pakethöhe (Zoll/mm) 0.492/12.50 Paketlänge (Zoll/mm) 1.358/34.5
Paketbreite (Zoll/mm) 0.744/18.90 Temperatur 0℃ BIS +70℃
Schaltet Verhältnis RX/TX um 1CT:1CT Konfiguration RX/TX T,C,S

LINK-PP

Passende Produkte

Fotos ICH WÜRDE# Beschreibung Preis Lagerfahrzeug In den Warenkorb

Herunterladen

Produktzeichnung LP5028NL.pdf

Fragen & Antworten

Noch keine Fragen

Seien Sie der Erste, der nach Spezifikationen, Kompatibilität oder Lieferzeit fragt.

Eine Frage stellen
  • A:
    Nur wenn die jeweilige Variante dafür ausgelegt ist. Dieser Transformator ist ein Standard-1000Base-T-Transformator ohne PoE-Zertifizierung an den Mittelabgriffen. Für vier PoE-Ports benötigen Sie die PoE-fähige Quad-Version, da der Leiterquerschnitt für die Mittelabgriffe bei einem nicht PoE-fähigen Bauteil nicht für 600 mA pro Adernpaar ausgelegt ist. by LINK-PP Technischer Support
  • A:
    Es handelt sich um die Höhe des Gehäuses über der Platine, gemessen von der Auflagefläche aus. Die Pins ragen nach unten. Bei einer 15 mm darüber liegenden Tochterplatine ergibt sich ein Abstand von 2.5 mm, was für Konvektionskühlung ausreicht, aber nicht für einen hohen Elektrolytkondensator. by LINK-PP Technischer Support
  • A:
    Elektrisch gesehen verfügt jeder Anschluss über eigene Wicklungen, sodass ein Ausfall an einem Anschluss die anderen nicht direkt beeinträchtigt. Mechanisch gesehen bildet das Bauteil jedoch ein einziges Gehäuse, sodass ein gerissener Rahmen oder ein abgelöster Pin das gesamte Bauteil beeinträchtigt. Dies ist der Kompromiss für die Platzersparnis auf der Platine, und für einen Schaltschrankschalter ist dies in der Regel akzeptabel. by LINK-PP Technischer Support
  • A:
    Lassen Sie an allen vier Seiten mindestens 1.5 mm Platz für den Lötschatten und platzieren Sie keine hohen Bauteile innerhalb von 3 mm zur Vorderkante. Beim ersten Layout hatten wir 0.8 mm Abstand zu einem Kondensator und dadurch zwei Kurzschlüsse pro Panel, bis wir den Abstand vergrößerten. Der Lötschatten ist das Problem, nicht der Pinabstand. by LINK-PP Technischer Support

Kundenbewertungen

  • 4.9

    25 Bewertungen

  • 5 Sterne
    92%
    4 Sterne
    8%
    3 Sterne
    0%
    2 Sterne
    0%
    1 Stern
    0%
Keine Daten
X***h
Israel
Verifizierter Kauf
5.0
2026-11-16
Vier Kanäle, 1CT:1CT, gut.
H *** n
Argentinien
Verifizierter Kauf
5.0
2026-10-17
Das Übersetzungsverhältnis 1CT:1CT mit Mittelanzapfung für RX und TX ist das, was diese Platine verlangt. AutomDX bedeutet, dass die Sende- und Empfangswicklungen für Auto-MDI-X von selbst vertauscht werden, und der offene Rahmen hielt die Höhe unter dem Schirmgehäuse auf 12.50 mm begrenzt.
L *** m
Schweden
Verifizierter Kauf
5.0
2026-09-18
72 Pins, 16 Adern pro Port, saubere Lötstellen beim Reflow-Löten. ;)
A *** y
Belgien
Verifizierter Kauf
5.0
2026-08-19
Der LP5028NL wurde beim ersten Versuch in alle vier PHY-Kanäle eingebunden.
H *** t
Dänemark
Verifizierter Kauf
4.0
2026-07-21
Eine Spule kam mit eingerissenem Klebeband an, aber die Module waren alle richtig eingesetzt. Alle vier Kanäle lagen wackelig auf der Werkbank, und die Pin-Anzahl stimmte mit dem Datenblatt überein.
