LPJ1014AGNL 10 100 base-t 1x1 port shielded rj45 mag jack tab up yellow green led

LPJ1014AGNL 10/100 Base-T 1x1 Port geschirmter RJ45 Mag Jack Tab Up Gelb/Grüne LED

Produktübersicht

Produkt

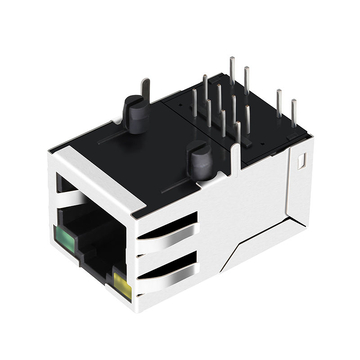

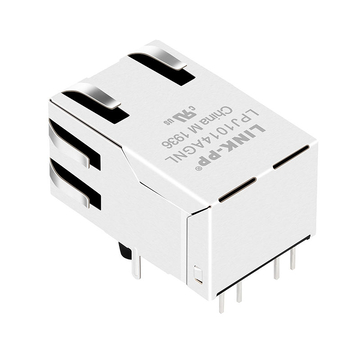

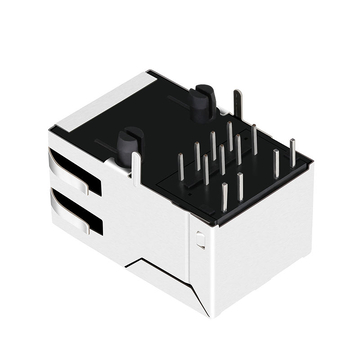

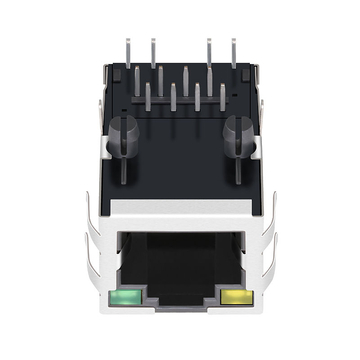

LPJ1014AGNL 10/100 Base-T 1x1 Port geschirmter RJ45 Mag Jack Tab Up Gelb/Grüne LED
SKU
177436
P / N
LPJ1014AGNL
Preis
2,17 €
Lagerfahrzeug
958 auf Lager
Verkauft
65.1k
Einzelpreis 2,17 €
Neue Nutzer: 9,10 € Gutschein für Ihre erste Bestellung
Code linkpp2610
Für Bestellungen über 910,00 € Erhalten Sie 13,65 € Off
Code Linkpp15
Für Bestellungen über 2.730,00 € Erhalten Sie 45,50 € Off
Code Linkpp50
Für Bestellungen über 4.550,00 € Erhalten Sie 91,00 € Off
Code Linkpp100
Herstellung: LINK-PPP / N: LPJ1014AGNLArtikelnummer: 177436

LINK-PP OriginalDatenblatt3D MODELAlle Downloads

Kompatible Teilenummer:
LPJ1014AGNL
Mengenpreise Online-Tarife · Größere Mengen oder individuelle Preise auf Anfrage
2.170 €
1–99 Stk
1.776 €
100–599 Stk
1.560 €
600–1,199 Stk
1.192 €
1,200–5,999 Stk
1.018 €
≥6,000 Stk

Benötigen Sie eine größere Menge als diese Stufen oder möchten Sie über den Preis verhandeln?

Lager:
958 auf Lager
Versand
21,26 €
zu Deutschland FedEx-IP
Voraussichtliche Lieferzeit : 3 - 6 Tage.
5 Jahre Produktgarantie 15-Day-Rückgabe 15-Tage-Umtausch
Garantie
  • Wir bieten eine branchenführende 5-Jahres-Garantie.
  • Lesen Sie die Tabelle für Details Garantie für alle Produkte.
Rückgabe & Umtausch
  • Die Rückerstattung erfolgt etwa 5 Werktage nach Eingang der zurückgesendeten Artikel.
  • Lagernde Ersatzartikel können innerhalb eines Werktages versendet werden.
  • Lesen Sie die vollständigen Rückgabebedingungen für Details.
Kostenloser Versand 546,00 €.
Oder versenden Sie mit Ihrem eigenen UPS-/FedEx-/DHL-Konto beim Bezahlvorgang (0,00 € Versand).
Menge:
SPQ 50
Gesamtpreis:
2,17 €
Verpackungsinformationen
50
1000
Tablett
× × 32 30 31 cm
0.009 kg
8.5 kg

LINK-PP LPJ1014AGNL 10/100 Base-T geschirmter RJ45-Mag-Jack für Smart-Kamera und Gamecontroller (1x1 Port, Lasche nach oben, gelbe/grüne LED)


Der LPJ1014AGNL unterstützt eine Geschwindigkeit von 10/100 Base-T. Er entspricht den Standards IEEE 802.3, UL, Reach, RoHs, ISO19001 und ISO14001. Er kann zur Unterstützung von Anwendungen wie Solarwechselrichtern, Gamecontrollern, Smart-Kameras und Gamecontrollern verwendet werden .


LINK-PP Artikelnummer:
LPJ1014AGNL Anschlusstyp
Jack
Teilestatus
Aktives Montage
Durchgangsloch
Anzahl der Positionen/Kontakte
8p8c (RJ45, Ethernet) Anwendungs-Lan
Ethernet (kein PoE)
Anzahl der Ports
1x1-AnschlussSchnelligkeit
10 / 100 Base-T
Verriegeln
UPKerne pro Port
4
Ausrichtung
90°-Winkel (rechts)PCB-Montagewinkel

SEITLICHER EINGANG

Schirmen Sie EMI-Laschen ab
MitLED-Option

Gelbe/grüne LEDs

PCB
FR4PCB-Haltepfosten

T-POST

Pakethöhe (Zoll/mm)
0.530/13.45Paketlänge (Zoll/mm)

0.994/25.25

Paketbreite (Zoll)
0.636/16.15Temperatur

0℃ BIS 70℃

Bst-Schaltung
JaAutomDX

JA

Dioden
NeinBeschichtung des Kontaktsteckbereichs

GOLD 6u"/15u"/30u"

Schaltet Verhältnis RX/TX um
1CT:1CTKonfiguration RX/TX

T, C

LINK-PP

Passende Produkte

Fotos ICH WÜRDE# Beschreibung Preis Lagerfahrzeug In den Warenkorb

Herunterladen

Produktzeichnung LPJ1014AGNL-Zeichnung.pdf

Fragen & Antworten

Noch keine Fragen

Seien Sie der Erste, der nach Spezifikationen, Kompatibilität oder Lieferzeit fragt.

Eine Frage stellen
  • A:
    Messen statt schätzen. Schließen Sie das Gerät, verbinden Sie alle Anschlüsse und lassen Sie es eine Stunde lang einweichen. Messen Sie anschließend die Gehäusetemperatur mit einem Kontaktfühler. Der Temperaturanstieg über Raumtemperatur ist der entscheidende Wert für die Konstruktion. Ein Lüftungsschlitz oder ein kleiner Lüfter sind deutlich günstiger als die spätere Neuqualifizierung eines anderen Gehäuses. by LINK-PP Technischer Support
  • A:
    Platz für den Daumen zum Betätigen des Entriegelungsmechanismus und zum Aufklappen der Zugentlastung. Bei einem Gehäuse mit aufklappbarer Lasche schwenkt die Zugentlastung in den Raum oberhalb der Öffnung, wo sich oft genau eine Ablagekante oder eine Lünettenrückseite befindet. Testen Sie dies mit dem tatsächlich gelieferten Kabel, da eine lange, geformte Zugentlastung mehr Platz benötigt als eine kurze. by LINK-PP Technischer Support
  • A:
    Beides ist möglich, da die beiden Dioden auf separaten Pins sitzen und nur an einem gemeinsamen Anschluss zusammentreffen. Üblicherweise signalisiert Grün bei den meisten Kunden eine Verbindung und Gelb Aktivität oder einen 100-Megabit-Fallback. Diese Entscheidung sollte demjenigen mitgeteilt werden, der den Rahmendruck erstellt, damit Siebdruck und Firmware übereinstimmen. by LINK-PP Technischer Support
  • A:
    Ein einzelner Transformatorblock deckt beide Adernpaare ab, wobei vor der Empfangswicklung eine Gleichtaktdrossel angebracht ist. Das genügt für eine 1000-kΩ-Verbindung, da nur zwei Adernpaare Daten übertragen. Halten Sie beide Adernpaare bis zu den PHY-Pins symmetrisch und vermeiden Sie, dass ungenutzte Adernpaare den Rückweg mit den aktiven Adernpaaren teilen. by LINK-PP Technischer Support

Kundenbewertungen

  • 5

    43 Bewertungen

  • 5 Sterne
    95%
    4 Sterne
    5%
    3 Sterne
    0%
    2 Sterne
    0%
    1 Stern
    0%
Keine Daten
R *** p
Verifizierter Kauf
5.0
2026-11-15
Die Breite von 16.15 mm lässt Platz für den Riegel neben der Öffnung, was bei einem schmalen Streifen wichtig ist. Passt in den alten Ausschnitt. Die Grundfläche wurde in die alte Polsterreihe eingesetzt. :-)
Ihr
Verifizierter Kauf
5.0
2026-07-01
Der LPJ1014AGNL ist schon seit Längerem die Standardlösung für unsere 100-Megabit-Karten. Ausschlaggebend für seinen Erfolg war das gelbe und grüne LED-Paar: Eine Lampe zeigt den Verbindungsstatus an, die andere die Übertragungsgeschwindigkeit, und ein Techniker kann beides ohne Messgerät ablesen.
E *** y
Verifizierter Kauf
5.0
2025-12-21
Nur 100 Base-T, daher passt der Transformator zu diesem Anschluss. Er lag innerhalb der Spezifikationen an beiden Temperaturgrenzen.
M *** n
Verifizierter Kauf
5.0
2025-08-10
Acht Positionen, alle besetzt, keine Ersatzspieler. Keine Überraschungen bei der Anzahl der Ballkontakte.
B *** d
Verifizierter Kauf
5.0
2025-02-21
Eine Öffnung pro Buchse, jeweils nur eine Platzierung. Jeder Kontakt wird beim ersten Versuch geprüft.
