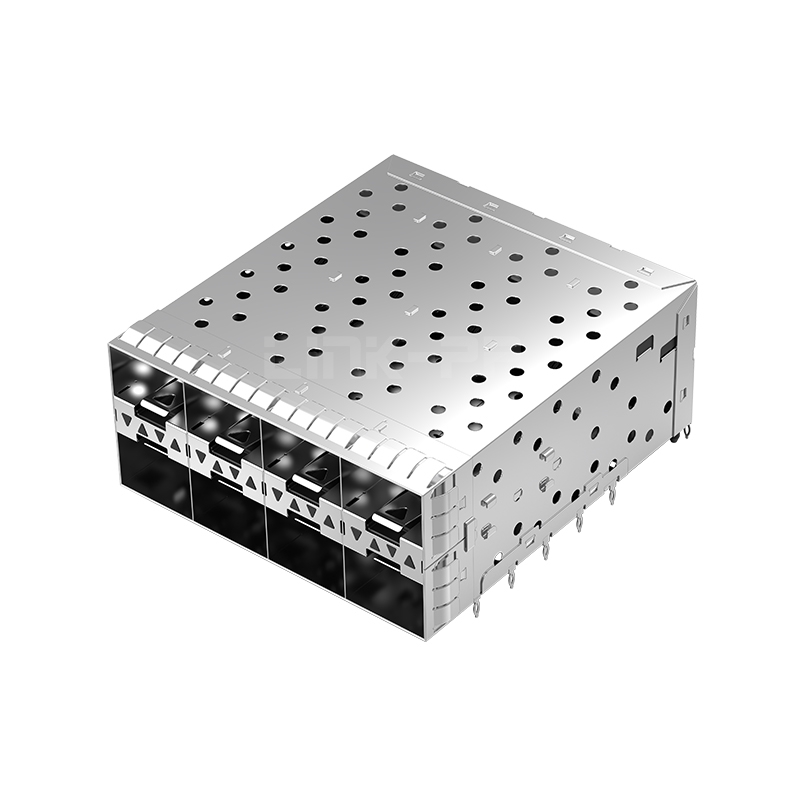

LP24BC01101 sfp+ 2x4 cage assembly with integrated connector press-fit with inner outer light pipe

LP24BC01101 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With Inner/Outer Light Pipe

Produktübersicht

Produkt
LP24BC01101 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With Inner/Outer Light Pipe
SKU
170762
P / N
LP24BC01101
Preis
11,88 €
Lagerfahrzeug
1300 auf Lager
Verkauft
710
Einzelpreis 11,88 €
Neue Nutzer: 9,10 € Gutschein für Ihre erste Bestellung
Code linkpp2610
Für Bestellungen über 910,00 € Erhalten Sie 13,65 € Off
Code Linkpp15
Für Bestellungen über 2.730,00 € Erhalten Sie 45,50 € Off
Code Linkpp50
Für Bestellungen über 4.550,00 € Erhalten Sie 91,00 € Off
Code Linkpp100
P / N: LP24BC01101Artikelnummer: 170762

LINK-PP OriginalDatenblatt3D MODELAlle Downloads

Kompatible Teilenummer:
LP24BC01101
Mengenpreise Online-Tarife · Größere Mengen oder individuelle Preise auf Anfrage
11.880 €
1–99 Stk
10.187 €
100–999 Stk
8.914 €
1,000–4,999 Stk
8.468 €
5,000–9,999 Stk
8.023 €
≥10,000 Stk

Benötigen Sie eine größere Menge als diese Stufen oder möchten Sie über den Preis verhandeln?

Lager:
1300 auf Lager
Versand
21,26 €
zu Deutschland FedEx-IP
Voraussichtliche Lieferzeit : 3 - 6 Tage.
5 Jahre Produktgarantie 15-Day-Rückgabe 15-Tage-Umtausch
Garantie
  • Wir bieten eine branchenführende 5-Jahres-Garantie.
  • Lesen Sie die Tabelle für Details Garantie für alle Produkte.
Rückgabe & Umtausch
  • Die Rückerstattung erfolgt etwa 5 Werktage nach Eingang der zurückgesendeten Artikel.
  • Lagernde Ersatzartikel können innerhalb eines Werktages versendet werden.
  • Lesen Sie die vollständigen Rückgabebedingungen für Details.
Kostenloser Versand 90,09 €.
Oder versenden Sie mit Ihrem eigenen UPS-/FedEx-/DHL-Konto beim Bezahlvorgang (0,00 € Versand).
Menge:
Gesamtpreis:
11,88 €

LINK-PP LP24BC01101 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With Inner/Outer Light Pipe

LINK-PP Artikelnummer LP24BC01101 Teilestatus Aktives
Produkttyp Käfigbaugruppe mit integriertem Stecker Formfaktor SFP +
Max. Datenrate 16 Gbps Eigenschaften EMI-abgeschirmt
Port-Matrix-Konfiguration 2/4 Anzahl der Ports 8
Inklusive Anschluss Ja Inklusive Kühlkörper Nein
Inklusive Lichtleiter Ja Typ der EMI-Eindämmungsfunktion Federfinger
Kündigung Einpressen Montage Durchgangsloch, rechtwinklig
Schwanzlänge (Zoll/mm) 0.106/2.70 Empfohlene Leiterplattendicke (Zoll/mm) 0.093/2.36
Länge (Zoll/mm) 2.490/63.25 (REF) Breite (Zoll/mm) 2.264/57.50 (REF)
Höhe (Zoll/mm) 1.016/25.80 (REF) Käfigmaterial Edelstahl
Kontaktbeschichtung Gold Käfigplattierung Nickel
Betriebstemperaturbereich -40 Bis + 85 ° C Verpackungs- Tablett

Modellvergleichstabelle

LINK-PP

Passende Produkte

Fotos ICH WÜRDE# Beschreibung Preis Lagerfahrzeug In den Warenkorb

Herunterladen

Produktzeichnung LP24BC01101.pdf

Fragen & Antworten

Noch keine Fragen

Seien Sie der Erste, der nach Spezifikationen, Kompatibilität oder Lieferzeit fragt.

Eine Frage stellen
  • A:
    Dies ist der spezifizierte Betriebsbereich. Auf unserer Qualifizierungsplatine wies der Rahmen nach drei Zyklen eine Planheit von maximal 0.09 mm auf, ohne dass es an den Presssitzfüßen zu intermittierenden Öffnungen kam. An den sechs Faltnähten war keine blanke Beschichtung zu sehen, und nach dem Einsetzen traten keine Abplatzungen an den Füßen auf. Die Leiterbahnen zwischen Käfig und Gehäuse sollten kurz gehalten werden, indem Durchkontaktierungen in der Nähe der Montagepunkte angebracht werden. Die Durchgängigkeit sollte nach jedem Temperaturzyklus, bei dem das Gehäuse Frost-Tau-Wechsel durchläuft, erneut geprüft werden. by LINK-PP Technischer Support
  • A:
    Ein durchgehender Rahmen bietet einen einheitlichen Portabstand und eine einzige Blendenöffnung, was die Bearbeitung vereinfacht und alle acht Ports auf einer Ebene hält. Zwei 2x2-Käfige bieten mehr Flexibilität beim Routing und ermöglichen den Austausch der Hälfte der Ports, jedoch erschwert die akkumulierte Toleranz zwischen ihnen die Verwendung einer gemeinsamen Frontplatte. Wenn Ihre Switch-Front aus einem einzigen Stanzteil besteht, ist das 2x4-Teil die sauberere Wahl. Prüfen Sie vorher, ob die Breite von 57.50 mm zum Panel passt. by LINK-PP Technischer Support
  • A:
    Dies ist das größte mechanische Risiko. Wir haben nach dem Pressvorgang und dem sauberen Einsetzen aller Transceiver eine Toleranz von 0.09 mm an allen acht Portöffnungen eingehalten; ein verbogener Rahmen macht sich zuerst durch Klemmen in den oberen Eckports bemerkbar. Verwenden Sie eine flache Unterlegplatte unter dem Gehäuse und setzen Sie alle Beine in einem Arbeitsgang zusammen; das Bearbeiten Ecke für Ecke führt zu einem verbogenen Rahmen. Messen Sie die fertigen, beschichteten Löcher vor dem Einsetzen. Überprüfen Sie anschließend die Höhe von 25.36 mm an Ihrer Lünette. by LINK-PP Technischer Support
  • A:
    Planen Sie zwei Bänke anstelle einer Reihe. Das innere Rohr versorgt die Anschlüsse in der Mitte der 2x4-Matrix, das äußere Rohr die Anschlüsse am Rand. Platzieren Sie die Host-LEDs in zwei Streifen und richten Sie jeden Streifen an seinem jeweiligen Clip aus, bevor Sie den Rahmen aufsetzen. Die beiden Clips sind lose und unbeschriftet in unseren Trays verpackt. Sortieren Sie sie daher bei der Wareneingangskontrolle. Ein 0.5 mm breiter Sichtrahmen pro Anzeige ist normalerweise ausreichend. Prüfen Sie, ob sich die Rohre nach dem Temperaturwechsel nicht verschoben haben. by LINK-PP Technischer Support

Kundenbewertungen

  • 4.9

    34 Bewertungen

  • 5 Sterne
    94%
    4 Sterne
    6%
    3 Sterne
    0%
    2 Sterne
    0%
    1 Stern
    0%
Keine Daten
M *** t
Rumänien
Verifizierter Kauf
5.0
2026-11-16
Die Wareneingangskontrolle der ersten Platte prüft die Länge des Presspassungsanschlusses, den Öffnungsabstand und die Führungssitze. Der 63.25 mm lange Anschluss lag 0.1 mm innerhalb der Zeichnung, und die Nickelbeschichtung wies keine Fehlstellen an den Biegeradien auf. Vierzig Einheiten wurden ohne Gehäuserisse eingepresst – der Aufwand hat sich gelohnt.
T *** g
Norwegen
Verifizierter Kauf
5.0
2026-11-03
LP24BC01101 wurde in die Line Card gepresst, acht Käfige quadratisch angeordnet, es hat sich gelohnt. ;)
Anzeige
Finnland
Verifizierter Kauf
4.0
2026-10-20
Ein innerer Lichtleiter des Exemplars war zerkratzt, aber die äußeren Führungen tragen die Lampe immer noch und das Nickelgehäuse hat die Setzkraft ohne Spuren, innerhalb der Spezifikation, aufgenommen.
E *** n
Frankreich
Verifizierter Kauf
5.0
2026-10-07
2x4-Käfig, acht Öffnungen, es lohnt sich.
H *** t
Dänemark
Verifizierter Kauf
5.0
2026-10-07
Acht SFP+-Ports in einem 2x4-Gehäuse.
