LP1107NL 10 100 base -t single port smd 16 pin lan transformer modules

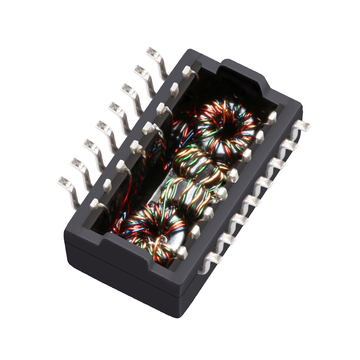

LP1107NL 10/100 Base-T Single-Port-SMD-16-Pin-LAN-Transformatormodule

Produktübersicht

Produkt
LP1107NL 10/100 Base-T Single-Port-SMD-16-Pin-LAN-Transformatormodule
SKU
135195
P / N
LP1107NL
Preis
0,55 €
Lagerfahrzeug
14072 auf Lager
Verkauft
36.8k
Einzelpreis 0,55 €
Neue Nutzer: 9,10 € Gutschein für Ihre erste Bestellung
Code linkpp2610
Für Bestellungen über 910,00 € Erhalten Sie 13,65 € Off
Code Linkpp15
Für Bestellungen über 2.730,00 € Erhalten Sie 45,50 € Off
Code Linkpp50
Für Bestellungen über 4.550,00 € Erhalten Sie 91,00 € Off
Code Linkpp100
P / N: LP1107NLArtikelnummer: 135195

LINK-PP OriginalDatenblatt3D MODELAlle Downloads

Kompatibel:
LINK-PP
Kompatible Teilenummer:
LP1107NL
Mengenpreise Online-Tarife · Größere Mengen oder individuelle Preise auf Anfrage
0.550 €
1–9 Stk
0.546 €
10–749 Stk
0.360 €
750–4,499 Stk
0.289 €
4,500–13,499 Stk
0.262 €
13,500–22,499 Stk
0.235 €
≥22,500 Stk

Benötigen Sie eine größere Menge als diese Stufen oder möchten Sie über den Preis verhandeln?

Lager:
14072 auf Lager
Versand
21,26 €
zu Deutschland FedEx-IP
Voraussichtliche Lieferzeit : 3 - 6 Tage.
5 Jahre Produktgarantie 15-Day-Rückgabe 15-Tage-Umtausch
Garantie
  • Wir bieten eine branchenführende 5-Jahres-Garantie.
  • Lesen Sie die Tabelle für Details Garantie für alle Produkte.
Rückgabe & Umtausch
  • Die Rückerstattung erfolgt etwa 5 Werktage nach Eingang der zurückgesendeten Artikel.
  • Lagernde Ersatzartikel können innerhalb eines Werktages versendet werden.
  • Lesen Sie die vollständigen Rückgabebedingungen für Details.
Kostenloser Versand 546,00 €.
Oder versenden Sie mit Ihrem eigenen UPS-/FedEx-/DHL-Konto beim Bezahlvorgang (0,00 € Versand).
Menge:
SPQ 750
Gesamtpreis:
0,55 €
Verpackungsinformationen
750
4500
Reel
× × 37 37 25 cm
0.002 kg
7 kg

Einzelport, 10/100 BASE-T-Ethernet-Transformatormodule, SMD, Rohs

LINK-PP Artikelnummer:
LP1107NL Transformatorentyp
Lan-Transformator
Teilestatus
Aktives Windungsverhältnis – Primär:Sekundär
1:1 Sender, 1:1 Empfänger
Bauwesen
OFFENER RAHMEN
Anwendungs-Lan
Ethernet (kein PoE)
Anzahl der Ports
Einzelner HafenSchnelligkeit
10 / 100 Base-T
Verpackung
Tape & ReelKerne pro Port
4
AutomDX
JaKommentar

SELBEN WIE NL-VERSION

PIN Nummer
16
Montage

Oberflächenmontage

Pakethöhe (Zoll/mm)
0.222/5.65Paketlänge (Zoll/mm)0.504/12.80
Paketbreite (Zoll/mm)
0.372/9.45Temperatur
0℃ BIS +70℃
Schaltet Verhältnis RX/TX um
1CT:1CT
Konfiguration RX/TX
T,C,S


LINK-PP

Sie könnten auch interessiert sein an

Fotos ICH WÜRDE# Beschreibung Preis Lagerfahrzeug In den Warenkorb
457325 LPJE160DNL Geschirmte RJ45-Buchse mit seitlichem Eingang ohne integrierte Magnetelemente, 1 x 1 Port-Lasche nach unten, ohne LED 0,474 € / Stück
2590 Stücke
452769 LINK-PP LP41223NL 10/100 Base-T Einzelport-LAN PoE+ Magnetics Transformatormodule 12 Pin 1,265 € / Stück
1920 Stücke
457485 LPJ4011DNL 10/100 Base-T RJ45 Magnetstecker mit nach unten gerichteter Lasche (ohne LED) 2,087 € / Stück
4185 Stücke
  • 0,474 € / Stück
    2590 Stück
  • 1,265 € / Stück
    1920 Stück
  • 2,087 € / Stück
    4185 Stück

Herunterladen

Produktzeichnung LP1107NL-Zeichnung.pdf

Fragen & Antworten

Noch keine Fragen

Seien Sie der Erste, der nach Spezifikationen, Kompatibilität oder Lieferzeit fragt.

Eine Frage stellen
  • A:
    So nah wie es das Layout zulässt, sind beide Differenzialpaare zwischen Silizium und Modul kurzgeschlossen und aufeinander abgestimmt. Die Isolation ergibt sich aus der Magnetik und dem Referenznetzwerk der Platine, nicht aus der Entfernung. Daher bringt es keinen Vorteil, das Bauteil näher an die Frontplatte zu rücken. Wir haben die Leiterbahnen außerhalb des Gehäuses verlegt und die Gleichtaktkondensatoren an Masse angeschlossen. Die Emissionsprüfung wurde mit dieser Anordnung im ersten Durchlauf bestanden. by LINK-PP Technischer Support
  • A:
    Ja, die Platine wird auf Rolle für die Maschinenmontage geliefert. Laut Datenblatt ist ein Standardprofil für bleifreie Platinen erforderlich. Durch die offene Bauweise sind die Wicklungen sichtbar, was das Bügeln etwas umständlich macht, den Ofenprozess aber nicht beeinträchtigt. Wir haben eine moderate Aufheizrampe verwendet und die Platine vor der Weiterverarbeitung abkühlen lassen, da das kleine Gehäuse eine geringe thermische Masse aufweist. Achten Sie darauf, dass der Aufnahmebereich frei von hohen Nachbarteilen ist, damit die Düse plan aufliegt. by LINK-PP Technischer Support
  • A:
    Ja, die automatische Crossover-Funktion ist in diesem Bauteil aufgeführt, sodass der PHY Sende- und Empfangspaar-Vertauschungen ohne Spezialkabel auflösen kann. Das ist hilfreich bei Festinstallationen, bei denen der Kabelbaum bereits in der Wand verlegt ist und niemand das andere Ende erreichen kann. Es behebt jedoch weder einen schlecht konfektionierten Stecker noch ein vertauschtes Adernpaar; die Kabelqualität ist daher weiterhin wichtig. Wir haben sowohl gerade als auch gekreuzte Leitungen im Labor getestet, und die Verbindung wurde jedes Mal hergestellt. by LINK-PP Technischer Support
  • A:
    Es handelt sich um ein SMD-Bauteil mit einem Port und sechzehn Anschlüssen, nicht um die zwölfpoligen Open-Frame-Module, die häufig auf 10- und 100-Megapixel-Platinen zu finden sind. Überprüfen Sie daher die Leiterplattenabmessungen, bevor Sie ein altes Layout kopieren. Die zusätzlichen Pins sind üblicherweise für die LED oder Hilfsanschlüsse vorgesehen, die in einigen PHY-Referenzdesigns verwendet werden. Das Windungsverhältnis beträgt auf beiden Seiten 1:1 mit Mittelabgriffen, was dem der kleineren Gehäuse entspricht. Wir haben das Leiterplattenmuster an die Zeichnung angepasst. by LINK-PP Technischer Support

Kundenbewertungen

  • 5

    62 Bewertungen

  • 5 Sterne
    98%
    4 Sterne
    2%
    3 Sterne
    0%
    2 Sterne
    0%
    1 Stern
    0%
Keine Daten
O *** e
Verifizierter Kauf
5.0
2026-11-14
Band und Spule liefen problemlos durch unsere Zuführung, und jede Tasche war rechtwinklig. Das Einfädeln auf die Förderanlage war kinderleicht. :D
S *** m
Verifizierter Kauf
5.0
2026-05-04
Offener Rahmen, saubere Auflageflächen. Es passte perfekt zum Blech an den beladenen Positionen.
H *** d
Verifizierter Kauf
5.0
2025-11-14
Sechzehn Pins lagen plan auf unseren Lötpads auf. Nach dem Reflow-Löten entsprach alles den Spezifikationen.
C *** n
Verifizierter Kauf
5.0
2025-08-10
Unsere Fast-Ethernet-Platine verfügt über Magnete auf der Oberfläche hinter einer einfachen Klinkenbuchse. Die Platine ist 5.65 mm hoch, hat 16 Pins und eine Breite von 9.45 mm. Es wurden 900 Stück gefertigt, ohne offene Wicklung. Die Gehäusehöhe entsprach den Spezifikationen.
Ha
Verifizierter Kauf
5.0
2025-02-11
2600 Blöcke durchliefen unser Reflow-Profil ohne Tombstone-Effekt, und jede Pinreihe blieb präzise auf dem Pad. Unsere Stichprobe von 40 Platinen zeigte eine 1:1-Belegung von vier Kernen, und keine Wicklung löste sich. 500 Platinen wurden ohne Nachbearbeitung ausgeliefert. Die Platine saß, wie beschrieben, plan auf den Pads.
