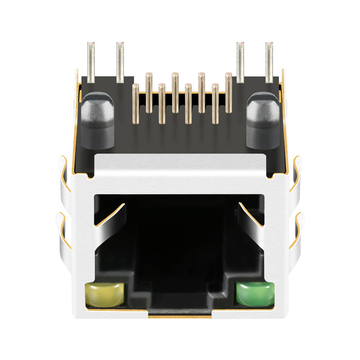

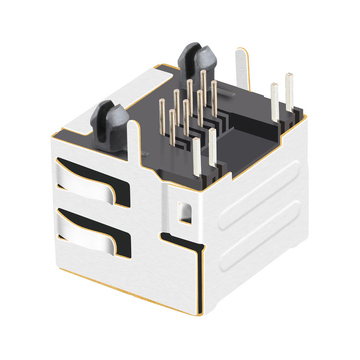

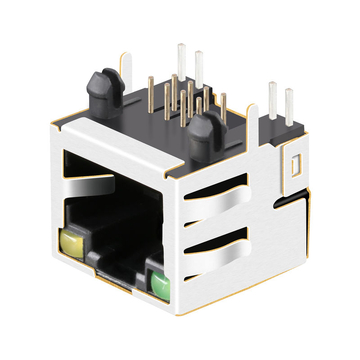

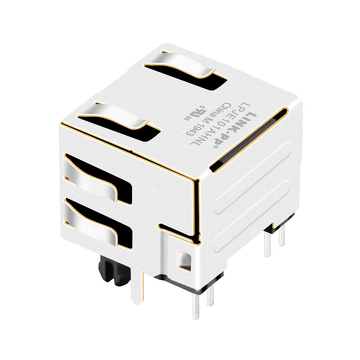

molex sd-48146-001 compatible link-pp lpje101ahnl 1x1 port rj45 jack without integrated magnetics tab up green yellow led

Kompatibel mit Molex SD-48146-001 LINK-PP LPJE101AHNL 1X1-Port-RJ45-Buchse ohne integrierte Magnetics-Tab-Up-grüne/gelbe LED

Produktübersicht

Produkt
Kompatibel mit Molex SD-48146-001 LINK-PP LPJE101AHNL 1X1-Port-RJ45-Buchse ohne integrierte Magnetics-Tab-Up-grüne/gelbe LED
SKU
104590
P / N
LPJE101AHNL
Preis
0,50 €
Lagerfahrzeug
2000 auf Lager
Verkauft
20.9k
Einzelpreis 0,50 €
Neue Nutzer: 9,10 € Gutschein für Ihre erste Bestellung
Code linkpp2610
Für Bestellungen über 910,00 € Erhalten Sie 13,65 € Off
Code Linkpp15
Für Bestellungen über 2.730,00 € Erhalten Sie 45,50 € Off
Code Linkpp50
Für Bestellungen über 4.550,00 € Erhalten Sie 91,00 € Off
Code Linkpp100
Herstellung: LINK-PPP / N: LPJE101AHNLArtikelnummer: 104590

Kompatibel mit Molex SD-48146-001Datenblatt3D MODELAlle Downloads

Kompatible Teilenummer:
SD-48146-001
Mengenpreise Online-Tarife · Größere Mengen oder individuelle Preise auf Anfrage
0.500 €
1–99 Stk
0.501 €
100–999 Stk
0.451 €
1,000–4,999 Stk
0.436 €
5,000–9,999 Stk
0.426 €
10,000–14,999 Stk
0.410 €
≥15,000 Stk

Benötigen Sie eine größere Menge als diese Stufen oder möchten Sie über den Preis verhandeln?

Lager:
2000 auf Lager
Versand
21,26 €
zu Deutschland FedEx-IP
Voraussichtliche Lieferzeit : 3 - 6 Tage.
5 Jahre Produktgarantie 15-Day-Rückgabe 15-Tage-Umtausch
Garantie
  • Wir bieten eine branchenführende 5-Jahres-Garantie.
  • Lesen Sie die Tabelle für Details Garantie für alle Produkte.
Rückgabe & Umtausch
  • Die Rückerstattung erfolgt etwa 5 Werktage nach Eingang der zurückgesendeten Artikel.
  • Lagernde Ersatzartikel können innerhalb eines Werktages versendet werden.
  • Lesen Sie die vollständigen Rückgabebedingungen für Details.
Kostenloser Versand 546,00 €.
Oder versenden Sie mit Ihrem eigenen UPS-/FedEx-/DHL-Konto beim Bezahlvorgang (0,00 € Versand).
Menge:
SPQ 100
Gesamtpreis:
0,50 €
Verpackungsinformationen
100
3000
Tablett
× × 54.5 28.5 27 cm
0.005 kg
14 kg

Kompatibel mit Molex SD-48146-001 LINK-PP LPJE101AHNL RJ45-Buchse ohne integrierte Magnetik für Eingangsschutzsystem und eingebettete Hauptplatine (1X1 Port, Lasche nach oben, grüne/gelbe LED)


Der LPJE101AHNL unterstützt Geschwindigkeit 10/100 Base-T und entspricht den Standards IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Es kann zur Unterstützung von Anwendungen wie Eingangswächtersystemen, eingebetteten Hauptplatinen, Switches und Routern verwendet werden.


LINK-PP Artikelnummer
LPJE101AHNL Molex-Teilenummer
SD-48146-001
Teilestatus
Aktives Anschlusstyp
Jack
Anzahl der Positionen/Kontakte
8p8c (RJ45, Ethernet) Anwendungs-Lan
-
Anzahl der Ports
1x1-AnschlussSchnelligkeit
-
Verriegeln
UpKerne pro Port
-
Ausrichtung
90°-Winkel (rechts)PCB-Montagewinkel

SEITLICHER EINGANG

Schirmen Sie EMI-Laschen ab
MitLED-Option

Grüne/gelbe LEDs

PCB
FR4PCB-Haltepfosten

T-POST

Pakethöhe (Zoll/mm)
0.516/13.10Paketlänge (Zoll/mm)

0.620/15.75

Paketbreite (Zoll/mm)
0.640/16.26
Temperatur
-40℃ BIS 85℃
Bst-Schaltung
JaAutomDX

JA

Dioden
NeinBeschichtung des Kontaktsteckbereichs

GOLD 6u"/15u"/30u"

Schaltet Verhältnis RX/TX um
1CT:1CTKonfiguration RX/TX

T, C

LINK-PP

Passende Produkte

Fotos ICH WÜRDE# Beschreibung Preis Lagerfahrzeug In den Warenkorb

Herunterladen

Produktzeichnung lpje101ahnl-Zeichnung.pdf

Fragen & Antworten

Noch keine Fragen

Seien Sie der Erste, der nach Spezifikationen, Kompatibilität oder Lieferzeit fragt.

Eine Frage stellen
  • A:
    Das obere grüne Fenster zeigt die Verbindung an, das darunter blinkende gelbe Fenster signalisiert den Datenverkehr. Diese Reihenfolge ist bei einigen unserer anderen Anzeigen umgekehrt. Drucken Sie die Legende aus, damit ein neuer Bediener sie auf Anhieb richtig liest. by LINK-PP Technischer Support
  • A:
    Verlegen Sie die beiden Leiterbahnen direkt von den Anschlussleitungen zum Transformator und achten Sie darauf, dass beide Leiterbahnen gleich lang sind. Jeglicher Stichleitungsabschnitt in dieser Leitung führt bei 100 Megabit zu Reflexionen. In unserem Layout wurde eine 6 mm lange Leitung ohne Stichleitungsabschnitt verwendet. by LINK-PP Technischer Support
  • A:
    Ja, es verwendet denselben 8P8C-Sockel wie die anderen Bauteile der Familie. Das Gehäuse ist 13.10 mm hoch und bietet somit mehr Platz für ein Bauteil dahinter. Auf unseren Platinen wurde dieser Platz für ein Relais und einen Kondensator genutzt. by LINK-PP Technischer Support
  • A:
    Ja, kein Problem. Sie können es direkt auf der Produktdetailseite herunterladen by LINK-PP Technischer Support

Kundenbewertungen

  • 5

    42 Bewertungen

  • 5 Sterne
    100%
    4 Sterne
    0%
    3 Sterne
    0%
    2 Sterne
    0%
    1 Stern
    0%
Keine Daten
C *** e
Verifizierter Kauf
5.0
2026-05-15
Die grünen und gelben Markierungen auf dem Nummernschild waren gut zu erkennen. Die Höhe entsprach den Vorgaben.
B *** a
Verifizierter Kauf
5.0
2023-12-26
16.26 mm wide. It fitted the old panel cut, as described.
Wie
Verifizierter Kauf
5.0
2023-07-26
Our entry panel carries the transformers on its own board. The footprint dropped into the old pads.
Damit
Kanada
Verifizierter Kauf
5.0
2023-02-16
Tolle Produkte.
Damit
USA
Verifizierter Kauf
5.0
2023-01-30
Hatte nie ein Problem mit dieser Firma und werde weiterhin bei ihr einkaufen.
