تعتمد مراكز التسوق الحديثة على نقل البيانات المستمر عالي السرعة لدعم الخدمات الأساسية مثل عمليات البيع والمراقبة عالية الدقة. ومع توسع هذه المراكز التجارية لتشمل طوابق متعددة ومساحات شاسعة، تواجه كابلات النحاس التقليدية صعوبة في التعامل مع قيود المسافة (التي تتجاوز 100 متر) والتداخل الكهرومغناطيسي الناتج عن المعدات الكهربائية الثقيلة. لذا، يتطلب تلبية هذه المتطلبات العالية لعرض النطاق الترددي بنية تحتية موثوقة من الألياف الضوئية مصممة خصيصًا لتلبية احتياجات المؤسسات.
تغلبت شركة Aegis Network على تحديات الطبقة الفيزيائية هذه من خلال نشر وحدات بصرية أحادية النمط بسرعة 1 جيجابت/ثانية من نوع LX SFP عبر مفاتيح توزيع الطوابق. تم تجميع وصلات الألياف هذه عبر بنية تبديل أساسية عالية الأداء، بينما تم دمج جدران حماية H3C عالية التوافر لفرض تقسيم المناطق الأمنية والتحكم المعزول في السياسات عبر مناطق الطوابق المختلفة. يزيل هذا النشر بشكل فعال اختناقات نقل البيانات في الطبقة الفيزيائية، مما يوفر إنتاجية محددة ومنخفضة زمن الوصول واستقرارًا قويًا للإشارة في جميع أنحاء المجمع التجاري.
خلفية المشروع ومتطلبات شبكة مراكز التسوق
يتطلب التطور السريع لتجارة التجزئة الذكية من المجمعات التجارية الحفاظ على بنى تحتية رقمية موحدة وعالية التوافر. يجب أن تدعم هذه المرافق اتصالات متزامنة هائلة مع الحفاظ على زمن استجابة منخفض للغاية لخدمات التشغيل اليومية. ويضمن نشر الألياف الضوئية عالية الجودة اتصالاً موثوقاً به بين طبقات التوزيع والتحويل والبنية التحتية الأمنية المركزية.
نطاق ونطاق اتصال مركز جراند هورايزون التجاري
يمتد مركز غراند هورايزون التجاري على مساحة تزيد عن 150,000 ألف متر مربع موزعة على أربعة طوابق تجارية فوق الأرض وطابقين تحت الأرض لمواقف السيارات. ويضم المركز أكثر من 300 متجر، ومناطق تغطية واسعة لشبكة الواي فاي للزوار، وأنظمة أتمتة مركزية للمبنى.
لضمان استمرارية عمليات الموقع، تقوم مئات من محولات الوصول الطرفية بتوزيع الاتصال عبر إطارات التوزيع الوسيطة (IDFs) الفردية. تتجمع عقد التوزيع الأرضية هذه مرة أخرى في إطار التوزيع الرئيسي المركزي (MDF)، لتوجيه حركة المرور عالية الإنتاجية إلى مصفوفة التبديل والأمان الأساسية.
المعوقات الرئيسية في تجميع البيانات متعددة المناطق
يؤدي تجميع مصادر البيانات المتنوعة عبر مناطق تجارية منفصلة إلى اختناقات شديدة في نقل البيانات عبر البنية التحتية القديمة. وتستهلك بثوث الفيديو عالية الدقة للمراقبة، وبث اللافتات الرقمية، وحركة الزوار الديناميكية نطاقًا تردديًا هائلاً عبر مسارات توصيل ممتدة.
لا توفر كابلات النحاس التقليدية تغطية كافية عبر الطوابق المتعددة، مما يؤدي إلى فقدان الحزم بشكل دوري وتأخير في الشبكة. ويتطلب دمج هذه المناطق الشبكية الموزعة في بنية أساسية موحدة طبقة توزيع ضوئية أحادية النمط عالية الأداء.
متطلبات الطبقة الفيزيائية للربط بين الشبكة الأساسية وجدار الحماية
يُفرض توجيه حركة البيانات المجمعة في مراكز التسوق عبر جدران الحماية المركزية H3C لفحص محيط الشبكة من الشمال إلى الجنوب متطلبات موثوقية صارمة على وصلات الإرسال الضوئية الأساسية. يجب أن يحافظ الربط المادي بين محولات التوجيه الأساسية ومجموعة جدران الحماية H3C على أداء بمعدل الخط دون تدهور في جودة الإشارة الضوئية أو تقلبات في الواجهة.
لضمان استمرارية تصفية الأمان وفحص حركة البيانات ذات السعة العالية، يجب أن يفي هذا الرابط الأساسي الحرج بين الشبكة وجدار الحماية بالعديد من المعايير الصارمة للطبقة المادية:
- معدل نقل بيانات مستدام بسرعة 1 جيجابت في الثانية عبر منافذ فحص أمان جدار الحماية المخصصة.
- زمن استجابة الإرسال بمستوى الميكروثانية للقضاء على تأخيرات معالجة المدفوعات في معاملات نقاط البيع الخاصة بالمستأجرين.
- عزل كهربائي بصري كامل لحماية واجهات جدار الحماية ذات الأهمية البالغة من تيارات التأريض الضالة.
- قابلية التشغيل البيني المستقرة لأجهزة الإرسال والاستقبال تضمن التفاوض التلقائي للطبقة الفيزيائية بدون أخطاء داخل فتحات H3C SFP عالية الكثافة.
تحديات الربط البصري في المراكز التجارية الكبيرة
يُشكّل نشر شبكة بصرية قوية عبر مركز تسوق مترامي الأطراف تحديات جسيمة على مستوى الطبقة المادية. فاستخدام قنوات توصيل طويلة، وتكديس المعدات التي تُنتج حرارة عالية في غرف توزيع البيانات (IDF) الضيقة، وآليات قفل خاصة بالموردين في أنظمة تشغيل جدران الحماية، كلها عوامل تختبر حدود البنية التحتية المادية القياسية للجهات الخارجية، حيث تتحمل أجهزة الإرسال والاستقبال البصرية في أغلب الأحيان العبء الأكبر من هذه الضغوط المُجتمعة. ويتطلب حل هذه التحديات في النشر أجهزة إرسال واستقبال مرنة مصممة خصيصًا للتوافق مع معيار H3C وظروف التشغيل القاسية.
حدود المسافة والتداخل الكهرومغناطيسي في مسارات الكابلات متعددة المستويات
غالباً ما يتجاوز طول كابلات التوزيع الطرفية المتصلة عبر هياكل البيع بالتجزئة متعددة الطوابق الحد المادي البالغ 100 متر لكابلات النحاس المجدولة القياسية. وتمر مسارات المواسير الرأسية عادةً عبر أعمدة المرافق ذات الجهد العالي، وغرف التبريد الميكانيكية، ومواقف السيارات تحت الأرض حيث تولد خطوط الطاقة الصناعية تداخلاً كهرومغناطيسياً شديداً.
إن تقييم وسائط النقل المادية في ضوء التحديات الكهربائية والمكانية الصارمة للمنشآت التجارية يسلط الضوء على سبب أهمية الألياف الضوئية أحادية النمط:
| مقياس الطبقات الفيزيائية |
كابل نحاسي قياسي |
الألياف البصرية متعددة الأنماط |
الألياف الضوئية أحادية الوضع |
| أقصى مدى للإرسال |
حتى 100m |
يصل طولها إلى 550 متراً (حسب جودة الألياف) |
يصل مداه إلى 10 كيلومترات (قياسي 1310 نانومتر، ألياف 9/125 ميكرومتر) |
| حصانة EMI / RFI |
عرضة للتداخل والارتفاعات المفاجئة |
مناعة كاملة (لب عازل كهربائي) |
مناعة كاملة (لب عازل كهربائي) |
| مساحة المسار والقناة |
حزم كابلات ضخمة، تملأ القنوات |
خفيف الوزن، ومرونة عالية في التوجيه |
تصميم مضغوط، يقلل من ازدحام القنوات |
| مخاطر الحلقة الأرضية |
مخاطر عالية عبر اللجان الفرعية المنفصلة |
انعدام المخاطر (عزل كهربائي كامل) |
انعدام المخاطر (عزل كهربائي كامل) |
| توهين الإشارة على المدى الطويل |
فقدان سريع للإدخال عند الترددات العالية |
التشتت النمطي على أطوال ممتدة |
توهين ضئيل |
التوافق التشغيلي لأجهزة الإرسال والاستقبال SFP على جدران الحماية H3C
يتطلب دمج أجهزة الإرسال والاستقبال الضوئية المتوافقة مع جهات خارجية في جدران الحماية H3C المخصصة للمؤسسات التزامًا صارمًا بمعايير ترميز EEPROM الخاصة باتفاقية المصادر المتعددة (MSA). وتفرض أجهزة الأمان المزودة ببرامج تشغيل خاصة آليات صارمة للتحقق من الموردين، والتي يمكنها رصد الأجهزة الضوئية غير المتوافقة، مما يؤدي إلى تعطيل المنافذ أو إطلاق إنذارات مستمرة.
إلى جانب التعرف الأساسي على الأجهزة، يجب على أجهزة الإرسال والاستقبال التفاوض على معلمات الطبقة الفيزيائية الصحيحة والحفاظ على اتصال مستقر عبر ناقل I²C دون حدوث تقلبات في الاتصال. يضمن التوافق التشغيلي المتسق لأجهزة الإرسال والاستقبال الضوئية قدرة أجهزة الأمان على معالجة حركة البيانات الواردة بسرعة الخط دون حدوث أخطاء استطلاع متقطعة في الأجهزة.
الاستقرار الحراري في الغرف ذات التيار الضعيف عالية الكثافة
غالباً ما تعاني لوحات التوزيع الوسيطة (IDFs) الموجودة في ممرات الخدمة وغرف المرافق تحت الأرض من ضعف تدفق الهواء ومحدودية قدرة التبريد. وتؤدي مفاتيح التجميع عالية الكثافة والمعدات المثبتة على الرفوف إلى تبديد حراري مركز يدفع درجات حرارة التشغيل المحيطة نحو حدود التشغيل القصوى.
تتعرض وحدات الإرسال والاستقبال الضوئية القياسية لانحراف في طول موجة الإرسال وتدهور في أداء الاستقبال عند تعرضها لدرجات حرارة مرتفعة لفترات تشغيل طويلة. يُسهم استخدام وحدات الإرسال والاستقبال الضوئية 1G LX SFP الموفرة للطاقة، والتي تتميز بنطاق واسع من درجات الحرارة التجارية، في حماية ميزانية وصلة الإرسال والاستقبال الضوئية من انخفاض الأداء الناتج عن الحرارة، ويضمن استمرارية التشغيل. يُعد منع إعادة ضبط الواجهة بسبب الحرارة أمرًا بالغ الأهمية، إذ أن انقطاعًا في الوصلة لمدة 10 ثوانٍ فقط خلال ساعات الذروة في قطاع التجزئة قد يُعطل مئات من عمليات نقاط البيع المتزامنة.

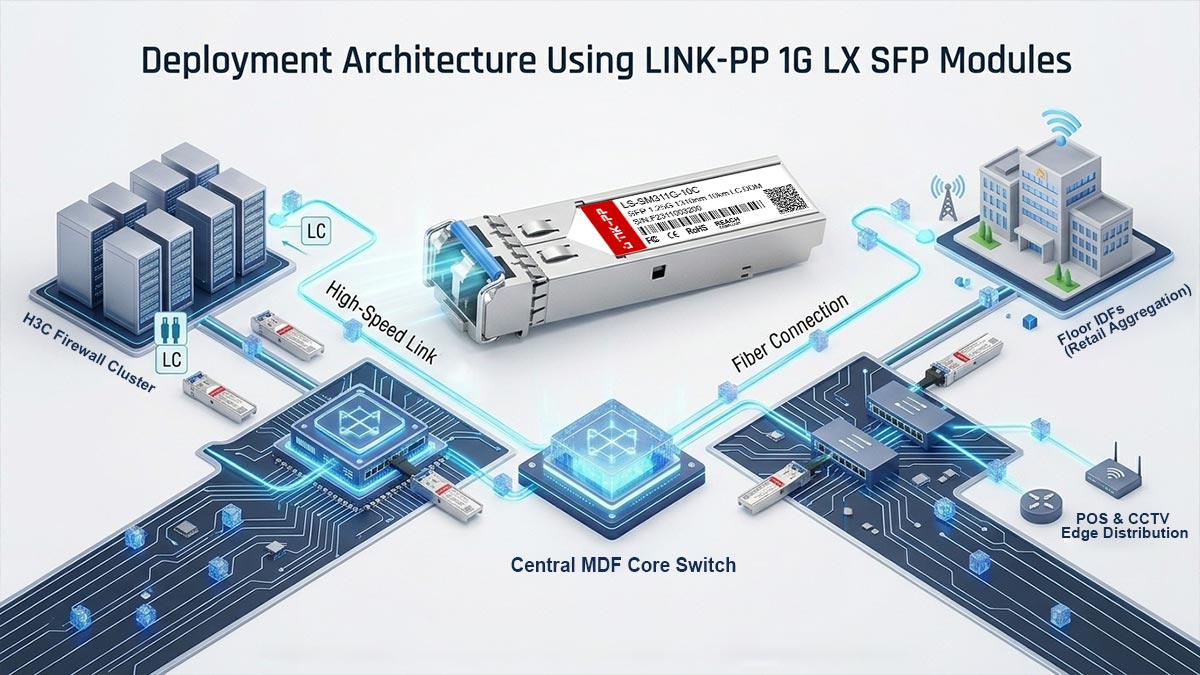

بنية النشر باستخدام LINK-PP وحدات SFP بسرعة 1 جيجابت/ثانية
قامت شركة Aegis Network بتصميم بنية توزيع ضوئية متكاملة لربط عقد التبديل الموزعة في مركز Grand Horizon التجاري بأمان الشبكة الأساسية. دمج LINK-PP تُوفر وحدات الإرسال والاستقبال SFP من نوع 1G LX المتوافقة مع معيار H3C بنية تحتية مادية متينة قادرة على ربط المناطق التجارية المترامية الأطراف. ويُوفر هذا التصميم اتصالاً موثوقاً ثنائي الاتجاه بسرعة جيجابت عبر جميع مسارات البيانات والأمان الرئيسية.
العمود الفقري أحادي النمط 1310 نانومتر لتجميع الأرضيات
تعتمد البنية التحتية المادية للمركز التجاري على بنية تحتية من الألياف أحادية الوضع (OS2) تعمل ضمن نطاق الطول الموجي البصري القياسي 1310 نانومتر. LINK-PP 1G LX SFP تستخدم الوحدات أجهزة إرسال ليزر فابري-بيرو (FP) التي توفر ميزانية وصلات بصرية وافرة، مما يربط أطول مسافات الكابلات بين غرف توزيع البيانات على مستوى الأرض وغرفة توزيع البيانات المركزية.
يوفر التشغيل عبر ألياف أحادية النمط غير مكررة مناعة كاملة ضد التوهين وتشتت الأنماط عبر الرافعات الرأسية الكثيفة. تعمل هذه البنية البصرية المركزية على دمج مناطق أرضية البيع بالتجزئة المتباينة في مسار إرسال نظيف وموحد دون الحاجة إلى تضخيم إشارة بصرية وسيطة.
بنية تبديل أساسية مع وصلة حدود جدار الحماية
في مركز توزيع البيانات الرئيسي (MDF)، تنتهي حركة مرور تجميع الطوابق مباشرة في مفاتيح أساسية عالية السعة قبل المرور إلى محيط الأمان. LINK-PP 1000BASE-LX SFP تقوم أجهزة الإرسال والاستقبال الضوئية بربط نسيج التبديل الأساسي بواجهات SFP المخصصة على مجموعة جدار الحماية H3C، باستخدام ذاكرة EEPROM مشفرة بدقة للتعرف الفوري على الأجهزة والتفاوض التلقائي المستقر للطبقة الفيزيائية.
يُمكّن هذا الربط الحدودي طبقة التبديل الأساسية من التعامل مع توزيع حركة البيانات الضخمة بين الشرق والغرب، مع تفريغ حركة البيانات بين الشمال والجنوب إلى جدران الحماية H3C لإجراء فحص دقيق للحزم. ويحافظ عزل بنية التبديل عن حدود فحص الأمان على سرعات معالجة عالية دون إحداث أي اختناقات في المعالجة.
توصيل مزدوج ثنائي LC للوصلات الصاعدة الاحتياطية
لضمان الحماية من تلف الكابلات المادية وأعطال أجهزة الإرسال والاستقبال، تتميز كل عقدة تجميع رئيسية بوصلات توصيل مزدوجة LC احتياطية. تحافظ موصلات الحلقات الخزفية عالية النقاء على محاذاة بصرية دقيقة وتقلل من فقد الإدخال عبر جميع لوحات التوزيع الوسيطة.
يمر المساران البصريان الأساسي والثانوي عبر وصلات رأسية منفصلة فعليًا، وينتهيان على بطاقات خطوط تبديل أساسية متنوعة وواجهات جدار حماية H3C مزدوجة. يدعم هذا التصميم ثنائي الوصلة بروتوكولات تجاوز الأعطال في أقل من ثانية، مما يضمن معالجة مدفوعات نقاط البيع بشكل مستمر وبث فيديو كاميرات المراقبة دون انقطاع أثناء عمليات صيانة الوصلة.
التحقق من أداء الشبكة والمكاسب التشغيلية
بعد النشر الكامل، أجرت شركة Aegis Network اختبارات صارمة على مستوى الطبقة الفيزيائية وطبقة ربط البيانات في جميع المناطق التجارية. وقد تم التحقق من ذلك باستخدام أدوات اختبار قياسية في هذا المجال. LINK-PP حققت وحدات SFP من نوع 1000BASE-LX جميع متطلبات الإنتاجية وزمن الاستجابة والموثوقية على منافذ جدار الحماية H3C النشطة. وقد أكدت عملية التحقق الناتجة استقرارًا تشغيليًا قويًا قادرًا على التعامل مع ذروة طلبات حركة البيانات في قطاع التجزئة.
توصيل بدون فقدان للإطارات لبث كاميرات المراقبة ونقاط البيع
أكدت اختبارات RFC 2544 الشاملة تحقيق معدل نقل بيانات جيجابت ثنائي الاتجاه عبر جميع روابط التجميع في ظل محاكاة حركة مرور قصوى. وقد تم تمرير تدفقات فيديو مراقبة بدقة 4K بشكل متواصل، بالإضافة إلى دفعات متزامنة من معاملات نقاط البيع، عبر حدود الشبكة الأساسية إلى جدار الحماية دون فقدان أي إطار إيثرنت.
قضت أجهزة الإرسال والاستقبال الضوئية على مشكلة تضخم المخزن المؤقت وفقدان الحزم التي كانت تحدث سابقًا خلال ساعات ذروة استخدام العملاء. ويضمن الحفاظ على توصيل البيانات بشكل ثابت حماية بث الفيديو الأمني في الوقت الفعلي، ويضمن المصادقة الفورية على المدفوعات عبر جميع أجهزة المستخدمين.
استقرار الروابط المادية المتسقة عبر الأرضيات ذات الامتدادات الطويلة
أظهرت قياسات مستوى الطاقة الضوئية عن بُعد على نطاق واسع عبر جميع مسارات الألياف الضوئية OS2 متعددة الطوابق هوامش طاقة ثابتة للمرسل والمستقبل. وتعمل هذه القياسات بكفاءة ضمن ميزانية الطاقة الضوئية القياسية البالغة 10 كيلومترات. LINK-PP حافظت أجهزة الإرسال والاستقبال SFP بسرعة 1 جيجابت في الثانية وطول 1310 نانومتر على قوة إشارة بصرية مستقرة عبر أبعد غرف المرافق تحت الأرض ومستويات البيع بالتجزئة العليا.
أظهرت اختبارات الإجهاد المستمرة لمدة 72 ساعة في غرف توزيع البيانات ذات الكثافة العالية والتهوية الضعيفة عدم وجود أي انخفاض حراري في قدرة جهاز الإرسال أو انحراف في الطاقة الضوئية. يضمن هذا الاستقرار الفيزيائي الاستثنائي عدم تأثير تقلبات درجة الحرارة المحيطة داخل الغرف ذات التيار المنخفض على موثوقية الاتصال على المدى الطويل.
سلامة الإشارة ذات معدل الخطأ المنخفض على منافذ جدار الحماية النشطة
أثبت اختبار معدل خطأ البت (BERT) سلامة إشارة الطبقة الفيزيائية الفائقة عبر جميع واجهات جدار الحماية النشطة، متفوقًا باستمرار على الحد التشغيلي القياسي لمعدل خطأ البت ≤ 10⁻¹². وقد منعت الواجهات الكهربائية المصممة بدقة عالية والتحويل الأمثل من الضوء إلى الكهرباء حدوث تقلبات في الوصلات وتراكم إطارات خطأ CRC على محركات أمان H3C.
يؤدي تحقيق هذا المستوى من نقاء الإشارة إلى القضاء على فقدان الإطارات المرتبط بـ FCS في طبقة MAC، ويمنع عبء إعادة الإرسال في طبقة TCP، مما يقلل من استهلاك وحدة المعالجة المركزية على معالجات التبديل الأساسية وجدار الحماية. وهذا يضمن إدخال البيانات بسلاسة ودون انقطاع إلى محرك فحص أمن المحيط أثناء التشغيل المستمر متعدد المناطق.
أهم الإنجازات في نشر وصلات الأمان في مراكز التسوق
نجحت شركة Aegis Network في تحديث بنية شبكة مركز غراند هورايزون التجاري من خلال نشر LINK-PP تم استخدام وحدات إرسال واستقبال ضوئية من نوع SFP بسرعة 1000BASE-LX في جميع وصلات الشبكة الرئيسية بجدار الحماية. وقد ساهم هذا التطبيق في حل مشكلة اختناقات الإرسال في الطوابق المتعددة، والقضاء على التداخل الكهرومغناطيسي في قنوات المرافق المشتركة، وتوفير اتصال جيجابت موثوق به ثنائي الاتجاه في جميع مناطق البيع بالتجزئة. توفر البنية التحتية الناتجة أداءً فائقًا دون أي فقدان للبيانات في عمليات نقاط البيع بالغة الأهمية، بالإضافة إلى مراقبة أمنية فورية بدقة 4K خلال فترات ذروة حركة التسوق.
استنادًا إلى الاستقرار المُثبت والتوافق السلس بين أجهزة H3C، كما هو موضح في هذا التطبيق، يمكن لفرق المؤسسات تحقيق موثوقية مماثلة للروابط وكفاءة في التكلفة عبر مرافقها التجارية. ويمكن لمهندسي الشبكات الذين يتطلعون إلى نشر الوحدات النمطية التي تم اختبارها بالضبط أو توسيع بنيتهم التحتية البصرية العثور على أجهزة إرسال واستقبال متوافقة تمامًا من خلال LINK-PP المتجر الرسميحيث تتوفر المواصفات التفصيلية أيضًا.
