وصلات الألياف الضوئية SFP LC-LC: بناء موثوقية عالية الكثافة

في بيئات البيانات الحديثة، برزت وصلة الألياف الضوئية SFP LC-LC كبنية أساسية للاتصال عالي السرعة. فمن خلال الجمع بين جهاز الإرسال والاستقبال SFP متعدد الاستخدامات وموصل LC ثنائي الاتجاه صغير الحجم، يستطيع مهندسو الشبكات تحقيق كثافة المنافذ العالية التي تتطلبها محولات وموجهات المؤسسات الحديثة. ولا يقتصر هذا المزيج على زيادة مساحة الرفوف إلى أقصى حد فحسب، بل يوفر أيضًا المرونة المعيارية اللازمة لتوسيع نطاق التردد من 1 جيجابت إلى 25 جيجابت وما فوق دون الحاجة إلى تغيير البنية التحتية المادية.

إلى جانب توفير المساحة، تُعدّ واجهة SFP LC-LC مرادفًا للموثوقية الصناعية العالية. ومع انتقال مراكز البيانات نحو بنى معقدة من نوع العمود الفقري والأوراق وشبكات تخزين البيانات منخفضة زمن الوصول (SAN)، تضمن دقة الحلقة الخزفية لموصل LC الحد الأدنى من فقد الإشارة وسلامة الإشارة. وسواءً أكان الأمر يتعلق بربط طبقات التوزيع في شبكة الحرم الجامعي أو إدارة كابلات أعلى الرف، فإن فهم الفروقات التقنية الدقيقة لهذه الروابط أمر بالغ الأهمية لبناء بنية أساسية مرنة من الألياف الضوئية ومواكبة للمستقبل.

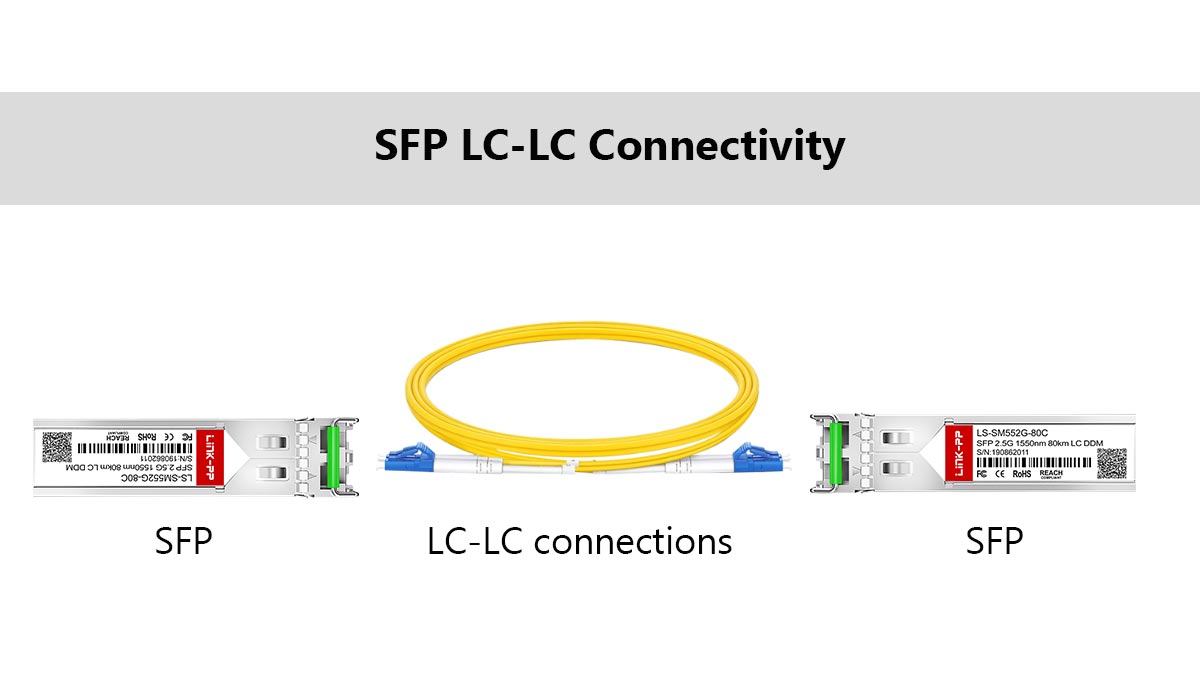

💥 مقدمة عن اتصال SFP LC-LC في الشبكات الحديثة

في ظل التطور السريع لقطاع الاتصالات، تُعدّ وصلة SFP LC-LC بمثابة الجسر الأساسي بين أجهزة الشبكات النشطة والبنية التحتية للألياف الضوئية السلبية. تستفيد هذه البنية من مرونة وحدات الإرسال والاستقبال الضوئية القابلة للتوصيل ودقة الموصلات صغيرة الحجم لتلبية متطلبات النطاق الترددي العالية لمراكز البيانات الحديثة وبيئات المؤسسات.

فهم دور وحدات الإرسال والاستقبال SFP

وحدات SFP (وحدات التوصيل الصغيرة الحجم) هي أجهزة إرسال واستقبال ضوئية صغيرة الحجم قابلة للاستبدال أثناء التشغيل، تقوم بتحويل الإشارات الكهربائية من المحولات أو أجهزة التوجيه إلى إشارات ضوئية لنقل البيانات عبر الألياف الضوئية. تكمن قيمتها الأساسية في مرونتها؛ فهي تتيح لمسؤولي الشبكات ترقية أنواع الألياف أو تغييرها (مثل الانتقال من الألياف متعددة الأنماط إلى الألياف أحادية النمط) ببساطة عن طريق استبدال الوحدة بدلاً من استبدال بطاقة خط الشبكة بالكامل.

تُعدّ هذه الوحدات بمثابة "العقل" لوصلة SFP LC-LC، حيث تُحدّد سرعة الإرسال، والمسافة التي يمكن قطعها، والطول الموجي التشغيلي. ومن خلال توحيد واجهة الاتصال، تُتيح وحدات SFP بيئة أجهزة قابلة للتخصيص بدرجة عالية، حيث يمكن لمختلف العلامات التجارية وأنواع المعدات التواصل بسلاسة عبر شبكة ألياف ضوئية موحدة.

لماذا تعتبر موصلات LC-LC المزدوجة هي المعيار الصناعي؟

أصبح موصل LC (موصل لوسنت) المزدوج الخيار الأمثل لوصلات الألياف الضوئية عالية السرعة بفضل تصميمه صغير الحجم، الذي يبلغ نصف حجم موصلات SC أو ST القديمة تقريبًا. يضمن تصميمه المقاوم للسحب وآلية الإغلاق المألوفة من نوع RJ-45 اتصالًا آمنًا وثابتًا يقاوم الانقطاعات العرضية، مما يجعله مثاليًا لبيئات غرف الخوادم المزدحمة ذات الاهتزازات العالية.

في تكوين SFP LC-LC، يُسهّل موصل LC المزدوج الاتصال ثنائي الاتجاه - ليف واحد للإرسال (TX) وآخر للاستقبال (RX). يُعدّ هذا التناظر بالغ الأهمية لتدفق البيانات ثنائي الاتجاه، كما توفر الحلقة الخزفية للموصل بقطر 1.25 مم المحاذاة الدقيقة اللازمة للحفاظ على فقدان بصري منخفض، وهو أمر حيوي للحفاظ على سلامة الإشارة عند معدلات بيانات أعلى.

تطور تقنية ترقيع الألياف عالية الكثافة

مع تزايد الطلب على البيانات، أصبحت المساحة المادية داخل رفوف الخوادم ذات قيمة عالية. وقد حفزت الحاجة إلى دمج المزيد من المنافذ في نفس المساحة (1U أو 2U) التطور نحو التوصيل عالي الكثافة. سمح الانتقال إلى تقنية SFP LC-LC بزيادة هائلة في كثافة المنافذ، مما أتاح استخدام ما يصل إلى 144 ليفًا ضوئيًا في وحدة رف واحدة مقارنةً بالأنظمة القديمة الضخمة.

لا يقتصر التوصيل عالي الكثافة الحديث على تصغير المكونات فحسب، بل يتعلق أيضًا بإدارة الكابلات بذكاء. غالبًا ما تتضمن حلول LC-LC الحالية ألسنة "دفع وسحب" وكابلات أحادية فائقة النحافة، مما يقلل من ازدحام الكابلات ويحسن تدفق الهواء داخل الخزانة. يضمن هذا التطور أنه مع توسع الشبكات نحو 400 جيجابت وما فوق، تظل الطبقة المادية قابلة للإدارة ومنظمة وفعالة حراريًا.

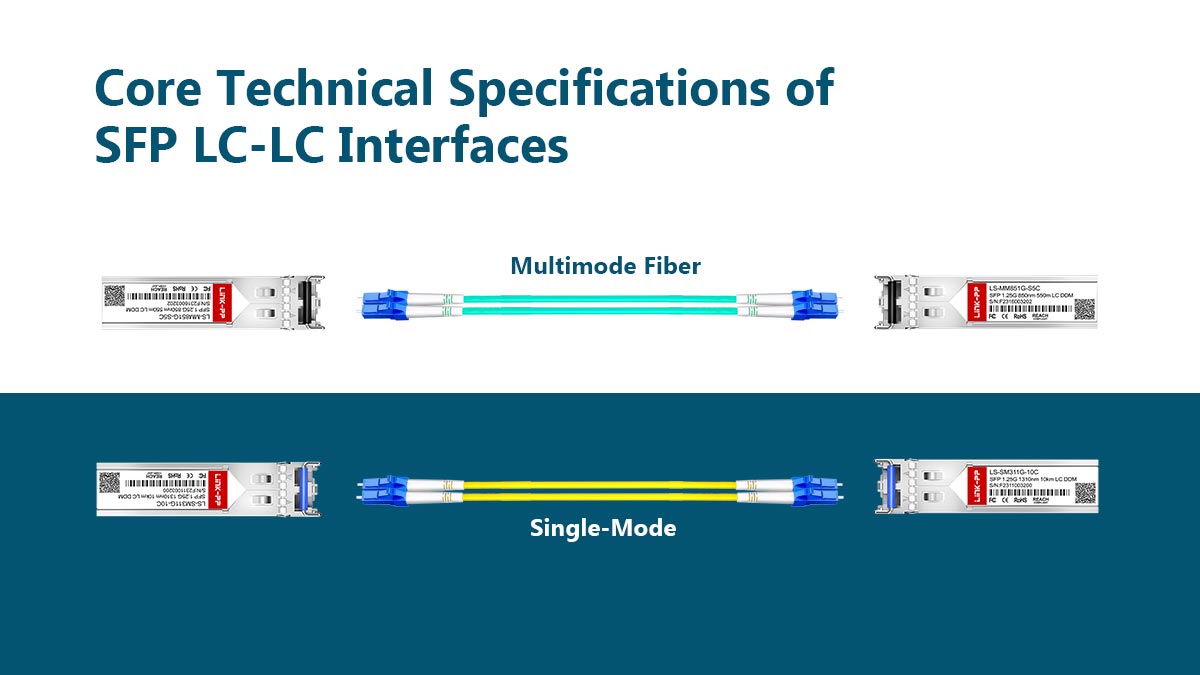

💥 المواصفات الفنية الأساسية لواجهات SFP LC-LC

تخضع كفاءة وتوافق وصلات SFP LC-LC لمعايير فيزيائية وبصرية صارمة تضمن سلامة البيانات عبر مسافات متفاوتة. ويُعدّ فهم هذه المواصفات الأساسية - بدءًا من أطوال موجات الضوء وصولًا إلى معايير توهين الإشارة - أمرًا بالغ الأهمية لتصميم شبكة ألياف بصرية مستقرة وفعّالة.

أطوال موجية متطابقة: 850 نانومتر، 1310 نانومتر، و1550 نانومتر

يعتمد الإرسال الضوئي في أنظمة SFP LC-LC على نطاقات طيفية محددة من الضوء حيث يكون توهين الألياف في أدنى مستوياته. يُعدّ الطول الموجي 850 نانومتر المعيار الأمثل للتطبيقات قصيرة المدى، والتي تستخدم عادةً ليزرات انبعاث السطح ذات التجويف الرأسي (VCSELs) عبر ألياف متعددة الأنماط. يُعتبر هذا الحل الأمثل من حيث التكلفة لتوصيل البيانات داخل الرفوف أو الغرف في مراكز البيانات.

للمسافات الطويلة، تُستخدم أطوال موجية 1310 نانومتر و1550 نانومتر باستخدام ألياف أحادية النمط. يوفر نطاق 1310 نانومتر توازنًا بين السرعة العالية والمسافة المتوسطة، بينما يوفر نطاق 1550 نانومتر أقل قدر ممكن من التوهين، مما يجعله الخيار الأمثل لشبكات النقل لمسافات طويلة وشبكات المناطق الحضرية. يُعد التوافق الدقيق لهذه الأطوال الموجية بين وحدات SFP على طرفي وصلة LC-LC ضروريًا لإنشاء إشارة.

قيود المسافة عبر الألياف أحادية النمط ومتعددة الأنماط

يتحدد أقصى مدى لوصلة SFP LC-LC بالتفاعل بين نوع لب الألياف وقدرة جهاز الإرسال والاستقبال الضوئية. تستخدم الألياف متعددة الأنماط (MMF) لبًا أوسع (50 ميكرومتر أو 62.5 ميكرومتر)، مما يُسبب تشتتًا نمطيًا، وبالتالي يحد من مداها عالي السرعة. في المقابل، تتميز الألياف أحادية النمط (SMF) بلب أضيق بكثير (حوالي 9 ميكرومتر)، مما يسمح للضوء بالانتقال في مسار واحد، ويقلل من تشوه الإشارة على مسافات شاسعة.

لضمان موثوقية الشبكة، من الضروري مطابقة وحدة SFP المحددة مع نوع الألياف الضوئية المناسب، حيث يقدم كل جيل من الألياف منتجات مختلفة لعرض النطاق الترددي والمسافة. يوضح الجدول التالي تفصيلاً شاملاً لقيود المسافة النموذجية لأكثر معايير الألياف الضوئية شيوعاً المستخدمة في عمليات نشر SFP LC-LC:

فك رموز معايير فقد الإدخال وفقد العودة

في أي واجهة SFP LC-LC، تُقاس جودة الإشارة بمعيارين أساسيين: فقد الإدخال وفقد العودة. يشير فقد الإدخال إلى كمية الضوء المفقودة أثناء مرور الإشارة عبر موصلات LC والوصلات. تتطلب معايير الصناعة عادةً فقد إدخال أقل من 0.75 ديسيبل لكل وصلة، مع العلم أن موصلات "الفقد المنخفض للغاية" عالية الأداء يمكنها خفض هذا الفقد إلى أقل من 0.25 ديسيبل لتوفير هامش أمان أكبر لميزانيات الربط المعقدة.

على النقيض، يقيس فقدان العودة كمية الضوء المنعكس عائدًا إلى المصدر نتيجةً لعيوب في وصلة LC. قد تؤدي الانعكاسات العالية إلى عدم استقرار الليزر وزيادة معدلات خطأ البت. بالنسبة لوصلات SFP عالية السرعة، يُفضّل الحصول على قيمة أعلى لفقدان العودة (مقاسة بالديسيبل كرقم موجب)، مما يدل على انعكاس كمية ضئيلة جدًا من الضوء، وبالتالي ضمان تدفق بيانات أنقى وأكثر موثوقية.

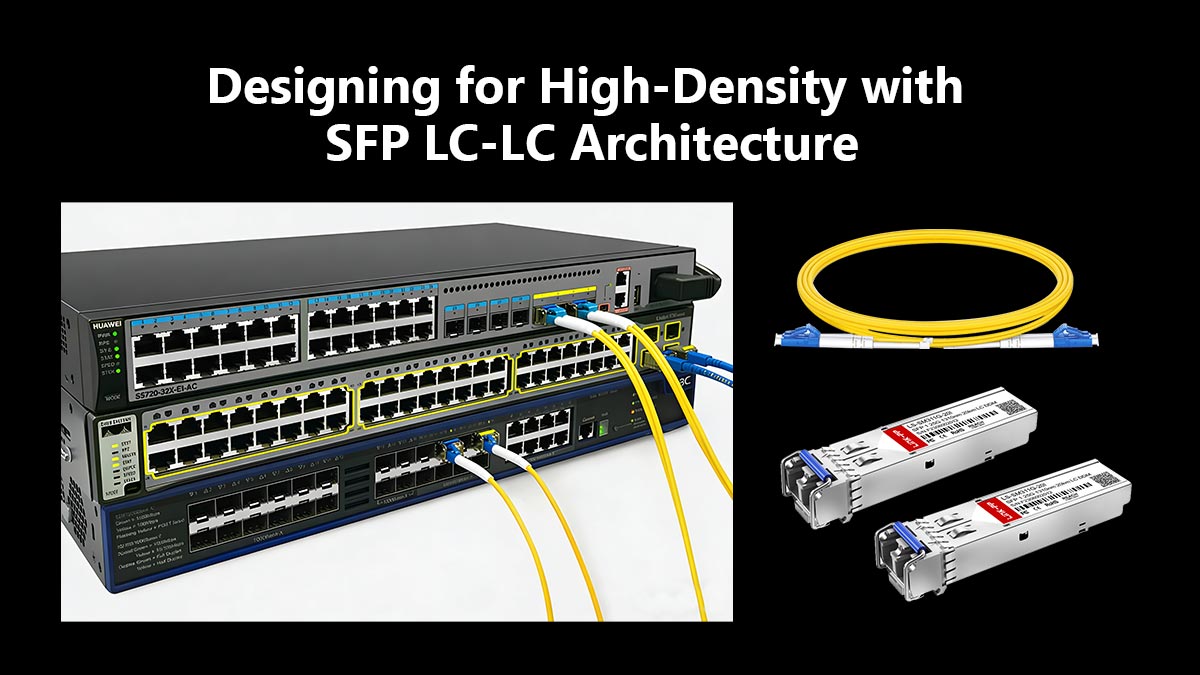

💥 تصميم عالي الكثافة باستخدام بنية SFP LC-LC

يتطلب تصميم شبكة عالية الكثافة اتباع نهج استراتيجي لإدارة الطبقة الفيزيائية لضمان عدم التضحية بالأداء مقابل زيادة عدد المنافذ. ومن خلال الاستفادة من التصميم المدمج لواجهة SFP LC-LC، يستطيع المهندسون تحقيق أقصى استفادة من مساحة الرفوف مع الحفاظ على الكفاءة الحرارية وسهولة الوصول اللازمة لنجاح التشغيل على المدى الطويل.

استخدام موصلات ذات فقد منخفض للغاية لتحقيق أقصى قدر من المساحة الرأسية

في بيئة ذات كثافة عالية، قد يتجاوز الفقد التراكمي من نقاط التوصيل المتعددة بسرعة ميزانية الطاقة الضوئية لوحدة SFP القياسية. ولمعالجة هذه المشكلة، أصبح استخدام موصلات LC منخفضة الفقد للغاية (ULL) ممارسةً مُثلى للوصلات بالغة الأهمية. تُصنّع هذه الموصلات المتخصصة بتفاوتات أدق في مركزية الحلقات، مما يقلل بشكل كبير من توهين الإشارة.

• تحسين ميزانيات الربط: من خلال استخدام موصلات ULL، يحصل المصممون على "هامش"، مما يسمح بمزيد من نقاط الاتصال الوسيطة أو تشغيل الكابلات لفترات أطول دون المخاطرة بأخطاء البت.
• ضمان المستقبل: تضمن المكونات منخفضة الفقد أن شبكة الألياف الحالية يمكنها الانتقال من 1 جيجا أو 10 جيجا إلى سرعات أعلى (مثل 40 جيجا أو 100 جيجا عبر التفرع) حيث تكون معايير تحمل الفقد أكثر صرامة.

إدارة ازدحام الكابلات في لوحات التوصيل 1U و 2U

مع ازدياد كثافة المنافذ، قد يؤدي العدد الهائل من كابلات التوصيل الليفية إلى تشابكها بشكل كبير، مما يعيق تدفق الهواء ويجعل الصيانة شبه مستحيلة. يتيح التحول إلى بنية SFP LC-LC استخدام تصميمات كابلات متطورة مصممة خصيصًا للتخفيف من هذا التشابك ضمن المساحة المحدودة للوحات التوصيل 1U و2U.

• كابلات Uniboot LC: تحتوي هذه الكابلات على ليفين داخل غلاف واحد بقطر 2.0 مم أو 3.0 مم، مما يقلل حجم الكابل إلى النصف مقارنة بكابلات zip-cord duplex التقليدية.
• لوحات التوصيل المائلة: إن استخدام اللوحات المائلة بالتزامن مع وصلات LC-LC يوجه الكابلات نحو وحدات الإدارة الرأسية، مما يلغي الحاجة إلى قضبان إدارة الكابلات الأفقية ويوفر وحدات الرف القيمة.
• ألسنة الدفع والسحب: غالبًا ما تتميز موصلات LC عالية الكثافة بألسنة ممتدة تسمح للفنيين بتوصيل أو فصل الكابلات في اللوحات المزدحمة دون الحاجة إلى أدوات خاصة أو المخاطرة بإزعاج الروابط المجاورة.

استراتيجيات رسم خرائط الموانئ وتحديدها

يُعدّ تخطيط المنافذ بكفاءة أمرًا بالغ الأهمية في الشبكات عالية الكثافة لتجنب تشابك الكابلات وتقليل وقت استكشاف الأخطاء وإصلاحها. وتتمثل إحدى الاستراتيجيات الشائعة في استخدام نظام تسمية موحد يُطابق ترقيم منافذ المحول على لوحة التوصيل، مما يضمن سهولة تتبع كل وصلة SFP LC-LC. كما يستخدم العديد من مديري الشبكات موصلات مُرمّزة بالألوان لتوفير دليل مرئي فوري لأنواع الكابلات وطبقات الشبكة.

لتبسيط الإدارة بشكل أكبر، غالبًا ما تُطبّق المؤسسات أنظمة الكابلات المنظمة مع مناطق مخصصة لأنواع مختلفة من حركة البيانات. فبدلاً من استخدام أسلاك توصيل فردية طويلة، يستخدم المهندسون كابلات رئيسية عالية الكثافة لربط مناطق التوزيع الرئيسية بالخزائن المحلية. وهذا يُنشئ علاقة مباشرة بين منافذ SFP ولوحة التوصيل، مما يُسهّل تحديد الوصلات أو نقلها أو تغييرها دون التأثير على بقية الشبكة.

💥 أهم مزايا الأداء لوصلات الألياف الضوئية SFP LC-LC

يُوفر اعتماد وصلات الألياف الضوئية SFP LC-LC تحسينًا ملحوظًا في الأداء مقارنةً بالوصلات النحاسية التقليدية أو الوصلات الضوئية القديمة. فمن خلال الجمع بين تقنية أجهزة الإرسال والاستقبال المعيارية والألياف الضوئية الدقيقة، تُوفر هذه الوصلات السرعة العالية، وزمن الاستجابة المنخفض، والمتانة البيئية اللازمة للبنية التحتية الرقمية بالغة الأهمية.

تحقيق زمن استجابة منخفض للغاية لنقل البيانات في الوقت الفعلي

في عالم التداول عالي التردد، والحوسبة السحابية، ومعالجة الذكاء الاصطناعي في الوقت الفعلي، يُعدّ كل جزء من الثانية بالغ الأهمية. توفر وصلات الألياف الضوئية SFP LC-LC ميزةً فريدةً بنقل البيانات بسرعة الضوء عبر وسط زجاجي، مما يُتيح بطبيعته زمن استجابة أقل من الإشارات الكهربائية المنتقلة عبر النحاس. ويعود ذلك أساسًا إلى أن الإشارات الضوئية لا تتطلب عمليات التشفير وفك التشفير المعقدة (معالجة الطبقة الفيزيائية) الموجودة غالبًا في بدائل SFP النحاسية عالية السرعة مثل 10GBASE-T.

علاوة على ذلك، تضمن الدقة الفيزيائية لموصل LC المزدوج مسارًا مستقرًا ومتسقًا للضوء. ومن خلال تقليل انعكاسات الإشارة وإعادة إرسالها على مستوى الطبقة الفيزيائية، تحافظ الوصلات الضوئية القائمة على SFP على زمن استجابة منخفض للغاية ويمكن التنبؤ به حتى في ظل أحمال الشبكة العالية. وهذا ما يجعلها الخيار الأمثل لبيئات مراكز البيانات المتزامنة حيث يُعد التوقيت والسرعة عنصرين أساسيين لا غنى عنهما.

ضمان أقصى قدر من سلامة الإشارة مع مناعة ضد التداخل الكهرومغناطيسي وتداخل الترددات اللاسلكية

من أهم مزايا واجهة SFP LC-LC مناعتها التامة ضد التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI). ولأن كابلات الألياف الضوئية تنقل الفوتونات بدلاً من الإلكترونات، فإنها لا تتأثر بقرب خطوط نقل الطاقة عالية الجهد، أو الإضاءة الفلورية، أو الآلات الثقيلة. وهذا يسمح لمهندسي الشبكات بتمديد كابلات LC-LC بجانب كابلات الطاقة في قنوات مزدحمة دون القلق بشأن تدهور الإشارة أو التشويش.

تُزيل هذه المناعة أيضًا خطر حدوث حلقات أرضية وارتفاعات مفاجئة في التيار الكهربائي بين الأجهزة المتصلة. ولأن الألياف الزجاجية توفر عزلًا جلفانيًا تامًا، فإن أي عطل كهربائي في أحد المفاتيح لن ينتقل عبر وصلة LC-LC ليُلحق الضرر بجهاز آخر. يضمن هذا الأمان والاستقرار المتأصلان بقاء تدفق البيانات "نظيفًا" وخاليًا من ارتفاعات معدل خطأ البت التي غالبًا ما تُصيب الأنظمة النحاسية في البيئات الصناعية أو ذات الكثافة العالية.

تحسين استهلاك الطاقة في عمليات نشر المنافذ عالية الكثافة

تُعدّ كفاءة استهلاك الطاقة أولوية قصوى لمراكز البيانات الحديثة التي تسعى إلى خفض تكاليف التشغيل وتقليل البصمة الكربونية. وتتميز حلول SFP LC-LC الضوئية بكفاءة أعلى بكثير في استهلاك الطاقة مقارنةً بنظيراتها النحاسية. يستهلك مُوَصِّل SFP+ الضوئي القياسي بسرعة 10 جيجابت عادةً أقل من 1 واط من الطاقة، بينما قد يستهلك منفذ نحاسي بسرعة 10 جيجابت في الثانية ما يصل إلى 2.5 إلى 5 واط، وذلك بحسب المسافة.

عند تطبيق ذلك على مئات أو آلاف المنافذ في بيئة عالية الكثافة، يصبح توفير الطاقة الناتج عن استخدام وصلات الألياف الضوئية القائمة على تقنية SFP كبيرًا. لا يقتصر الأمر على خفض فاتورة الكهرباء المباشرة لمعدات الشبكة فحسب، بل يقلل أيضًا من الحرارة المنبعثة داخل الخزانة. انخفاض توليد الحرارة يعني أن نظام التبريد لا يحتاج إلى العمل بجهد كبير، مما يخلق تأثيرًا إيجابيًا يُحسّن من كفاءة استخدام الطاقة الإجمالية للمنشأة.

زيادة كفاءة عرض النطاق الترددي من 1 جيجا إلى 25 جيجا وما فوق

صُممت بنية SFP LC-LC مع مراعاة قابلية التوسع على المدى الطويل. غالبًا ما تكون بنية كابلات LC-LC المادية التي تُثبّتها اليوم لتطبيقات 1 جيجابت أو 10 جيجابت متوافقة مع سرعات أعلى مع نمو احتياجاتك. ولأن موصل LC معيار عالمي، يمكنك ببساطة استبدال وحدة SFP قديمة بوحدة SFP28 (25 جيجابت) أو SFP56 (50 جيجابت) أحدث دون الحاجة إلى استبدال لوحات توصيل الألياف أو الكابلات الرئيسية الموجودة.

تتيح هذه المرونة في التصميم، القائمة على مبدأ "الدفع حسب الاستخدام"، للمؤسسات رفع كفاءة استخدام النطاق الترددي لديها دون الحاجة إلى استبدال شامل للطبقة المادية. باستثمارك الآن في وصلات ألياف ضوئية عالية الجودة من نوع OS2 أو OM4 LC-LC، تُنشئ بنية تحتية متينة قادرة على استيعاب ترقيات الأجهزة عبر أجيال متعددة، مما يضمن مواكبة شبكتك للطلب المتزايد على حركة البيانات الحديثة.

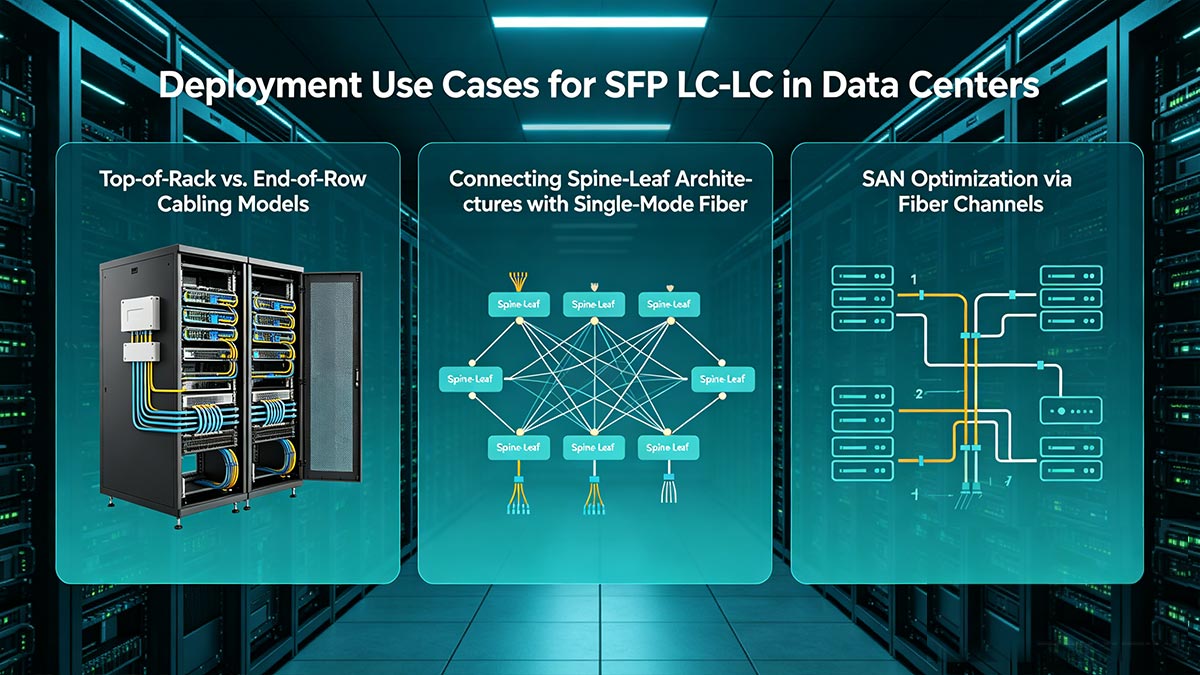

💥 حالات استخدام نشر تقنية SFP LC-LC في مراكز البيانات

داخل مركز البيانات، تُعدّ وصلات الألياف الضوئية SFP LC-LC بمثابة النظام العصبي الحيوي الذي يربط الخوادم ووحدات التخزين والمحولات. وبفضل حجمها الصغير وموثوقيتها العالية، تُعتبر الخيار الأمثل لمختلف التصاميم المعمارية، مما يضمن انتقال البيانات بسلاسة عبر المنشأة بأقل مساحة مادية ممكنة.

نماذج توصيل الكابلات: أعلى الرف (ToR) مقابل نهاية الصف (EoR)

في نظام التوزيع العلوي للخزانة (ToR)، توفر كابلات التوصيل SFP LC-LC وصلات قصيرة ومباشرة بين الخوادم والمحول الموجود داخل الخزانة نفسها. يقلل هذا النموذج من طول كابلات الألياف الضوئية ويبسط إدارة الكابلات داخل الخزانة. وباستخدام وصلات LC-LC المزدوجة، يستطيع الفنيون نشر وصلات عالية السرعة بسرعة وسهولة في التنظيم، مما يقلل من خطر انسداد تدفق الهواء حول مكونات الخادم الحيوية.

في المقابل، يستخدم نموذج نهاية الصف (EoR) وصلات SFP LC-LC لربط عدة رفوف بمحول مركزي في نهاية الصف. غالبًا ما يتضمن هذا الأسلوب كابلات LC-LC طويلة أو وصلات توصيل تمر عبر قنوات علوية أو تجاويف أرضية. ورغم أنه يتطلب إدارة أكثر تنظيمًا للكابلات، إلا أن استخدام موصلات LC يسمح بزيادة كثافة المنافذ في المحول المركزي، مما يُوحّد الأجهزة ويُسهّل إدارة جوهر الشبكة من موقع واحد.

ربط بنى العمود الفقري الورقية بالألياف أحادية النمط

انتقلت مراكز البيانات الحديثة بشكل كبير إلى بنية العمود الفقري والأوراق للتعامل مع حجم البيانات الهائل المتدفقة بين مراكز البيانات. في هذا النظام، تُستخدم وصلات SFP LC-LC باستخدام ألياف أحادية النمط (OS2) لربط كل مفتاح فرعي بكل مفتاح عمودي. ينتج عن ذلك بنية عالية السرعة وغير محجوبة تضمن اتصالاً منخفض التأخير عبر مركز البيانات بأكمله، بغض النظر عن مصدر البيانات.

يُعدّ اختيار واجهات SFP LC-LC أحادية النمط لهذه الوصلات الصاعدة خيارًا استراتيجيًا؛ إذ توفر عرض النطاق الترددي اللازم ومرونة المسافة لتغطية قاعات مراكز البيانات الكبيرة. ومع توسع هذه المرافق، تتيح واجهة LC-LC ترقية سهلة إلى سرعات أعلى - مثل 25 جيجابت أو 100 جيجابت (عبر منفذ فرعي) - ببساطة عن طريق استبدال أجهزة الإرسال والاستقبال، مما يضمن بقاء شبكة الألياف الضوئية الأساسية أصلًا قيّمًا على المدى الطويل.

تحسين شبكة منطقة التخزين (SAN) عبر قنوات الألياف الضوئية

في شبكات تخزين البيانات (SAN)، تُعدّ سلامة نقل البيانات أمرًا بالغ الأهمية، وتُعتبر وصلات الألياف الضوئية SFP LC-LC المعيار الصناعي لتوصيل قناة الألياف (FC). تضمن موصلات LC المصممة بدقة عالية أدنى قدر من فقدان الإشارة، وهو أمر ضروري لحركة بيانات التخزين عالية السرعة. يمنع هذا إعادة إرسال البيانات، ويضمن إمكانية وصول الخوادم المتصلة إلى مصفوفات تخزين الفلاش عالية الأداء بأقصى سرعة.

يتضمن تحسين شبكة التخزين (SAN) باستخدام وصلات SFP LC-LC الاستفادة من خاصية التبديل السريع لوحدات SFP. يستطيع المسؤولون زيادة سعة التخزين وأدائها تدريجيًا، بإضافة مسارات LC-LC جديدة مع ازدياد متطلبات التخزين. تتيح هذه المرونة، إلى جانب مزايا توفير المساحة التي توفرها موصلات LC المزدوجة، كثافة تخزين هائلة في بيئة منظمة وسهلة الصيانة.

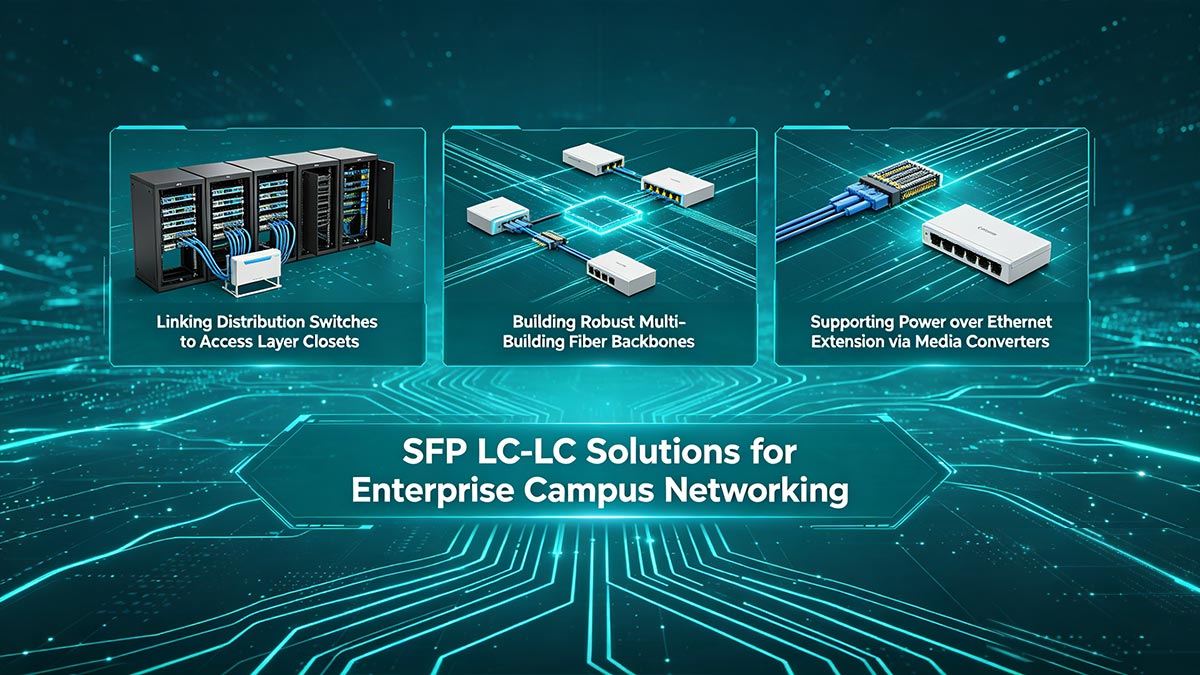

💥 حلول SFP LC-LC لشبكات الحرم الجامعي للمؤسسات

في بيئات المؤسسات، توفر حلول SFP LC-LC البنية التحتية الأساسية اللازمة لسد الفجوة بين غرف البيانات المركزية ونقاط نهاية المستخدمين المنتشرة. توفر هذه الروابط نطاقًا موسعًا وسرعة نقل بيانات عالية ضرورية لدعم القوى العاملة الحديثة في مختلف تصميمات المكاتب والمجمعات متعددة المباني.

ربط مفاتيح التوزيع بخزائن طبقة الوصول

تُشكّل الوصلة بين طبقة التوزيع وطبقة الوصول العمود الفقري لأي شبكة مكتبية داخلية. وباستخدام وصلات الألياف الضوئية SFP LC-LC، تستطيع أقسام تقنية المعلومات تجاوز حدّ الـ 100 متر الذي تفرضه كابلات النحاس التقليدية. وهذا يُمكّن المحولات في غرف الاتصالات البعيدة من الحفاظ على وصلات صاعدة عالية السرعة (1 جيجابت أو 10 جيجابت) إلى الشبكة الأساسية، مما يضمن حصول المستخدمين على الحافة على نفس مستوى الأداء الذي يحصل عليه المستخدمون القريبون من مركز البيانات الرئيسي.

يُسهم استخدام وصلات LC-LC المزدوجة في هذه الخزائن في إدارة الكثافة العالية للوصلات الموجودة عادةً في رفوف طبقة الوصول. كما يسمح الحجم الصغير لموصل LC بتوفير منافذ ألياف ضوئية أكثر في مساحة أصغر، وهو أمر بالغ الأهمية عندما تكون المساحة في الخزائن الجدارية أو خزائن المرافق الصغيرة محدودة. يضمن هذا الإعداد تسليمًا سلسًا ومنظمًا يسهل صيانته أثناء الصيانة الدورية للشبكة.

بناء شبكات ألياف ضوئية قوية متعددة المباني

بالنسبة للمجمعات المؤسسية متعددة المباني، تُعدّ وصلات SFP LC-LC باستخدام الألياف أحادية النمط المعيار الذهبي لربط المواقع المختلفة. ونظرًا لبُعد هذه المباني غالبًا، تُعتبر الألياف الضوئية الوسيلة الموثوقة الوحيدة لنقل البيانات عبر مسافات طويلة دون فقدان قوة الإشارة. وبتوصيل وحدة SFP المناسبة بالمحول واستخدام كابلات التوصيل LC-LC، يُمكن للشركة ربط مقرها الرئيسي بمستودع أو مكتب فرعي يبعد عشرات الكيلومترات.

يُنشئ هذا النظام بنيةً أساسيةً تجعل الحرم الجامعي بأكمله يبدو كشبكة واحدة سريعة. ولأن موصلات LC صغيرة ومتينة، فإنها تتناسب بسهولة مع الصناديق الواقية التي تدخل منها الكابلات الخارجية إلى المبنى. وهذا يضمن استمرار سرعة واستقرار الخدمات المهمة، مثل مشاركة الملفات والوصول إلى الإنترنت، لجميع الموظفين، بغض النظر عن المبنى الذي يعملون فيه.

دعم تمديد الطاقة عبر الإيثرنت (PoE) من خلال محولات الوسائط

بينما تنقل كابلات الألياف الضوئية الضوء بدلاً من الكهرباء، تُستخدم وصلات SFP LC-LC غالبًا لتوفير الطاقة عبر الإيثرنت (PoE) إلى المواقع البعيدة. لا يتجاوز طول كابلات النحاس القياسية 100 متر، وهو طول قصير جدًا في كثير من الأحيان لكاميرات المراقبة الخارجية أو نقاط وصول Wi-Fi. باستخدام محول وسائط، يمكنك مدّ خط ألياف ضوئية LC-LC طويل من المحول الرئيسي، ثم تحويل الإشارة مرة أخرى إلى نحاس في النهاية لتشغيل جهازك.

يُعدّ حلّ "الألياف إلى PoE" هذا مثاليًا للمساحات الكبيرة مثل مواقف السيارات أو المستودعات الواسعة. يتولى اتصال SFP LC-LC نقل البيانات لمسافات طويلة، بينما يُضيف مُحوّل الوسائط الطاقة الكهربائية اللازمة للكاميرا أو المستشعر في الوجهة. يُمكّنك هذا من وضع الأجهزة الذكية في المكان الذي تشتد الحاجة إليها فيه، دون التقيد بمدى كابلات الشبكة التقليدية القصير.

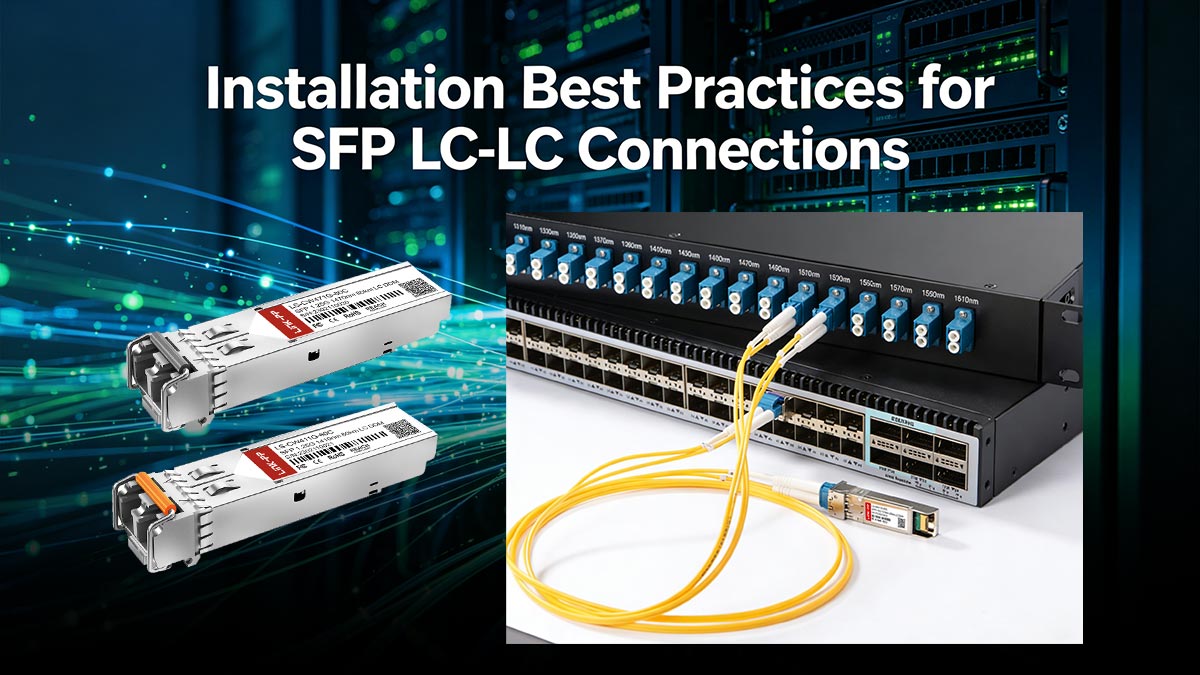

💥 أفضل ممارسات تركيب وصلات SFP LC-LC

تعتمد موثوقية وصلة SFP LC-LC على المدى الطويل بشكل كبير على جودة التركيب الأولي. ويضمن اتباع بروتوكولات الطبقة الفيزيائية القياسية في هذا المجال أن تحقق الشبكة سرعتها المقدرة، ويمنع حدوث أعطال مكلفة ناتجة عن تدهور الإشارة أو تلف الواجهات الضوئية.

بروتوكولات التنظيف الأساسية لأسطح حلقات التثبيت المصنوعة من مادة LC

يُعد التلوث السبب الرئيسي لفشل شبكات الألياف الضوئية. حتى ذرة غبار أو زيت مجهرية من طرف إصبع على حلقة التوصيل LC مقاس 1.25 مم قد تسد مسار الضوء أو تُلحق ضررًا دائمًا بالمجموعة البصرية الفرعية لجهاز الإرسال والاستقبال SFP. وللحفاظ على اتصال "نظيف"، يجب على الفنيين اتباع إجراءات صارمة تقوم على "الفحص، والتنظيف، والفحص".

• التنظيف الجاف: استخدم منظفات "بنقرة واحدة" متخصصة أو مناديل خالية من الوبر مصممة خصيصًا لموصلات LC لإزالة الملوثات الجافة.
• التنظيف الرطب إلى الجاف: بالنسبة للزيوت المستعصية، يتم وضع كمية صغيرة من المذيب ذي الدرجة البصرية على منديل، ثم يتم مسحه مباشرة بمنديل جاف لضمان عدم بقاء أي بقايا.
• تنظيف المنفذ: لا تنس أبدًا تنظيف التجويف الداخلي لوحدة SFP نفسها باستخدام مسحة تنظيف مخصصة قبل إدخال موصل LC.

إدارة نصف قطر الانحناء بشكل صحيح لمنع ضعف الإشارة

كابلات الألياف الضوئية مصنوعة من الزجاج، ولها حدٌّ ماديٌّ لمدى انحنائها قبل أن يبدأ الضوء بالتسرب من اللب - وهي ظاهرة تُعرف بالانحناء الكلي. في بيئات SFP LC-LC عالية الكثافة، يجب ألا يكون تنظيم الكابلات على حساب سلامتها الهيكلية.

تتضمن الإدارة السليمة ضمان ألا يقل نصف قطر الانحناء عن عشرة أضعاف القطر الخارجي للكابل (عادةً حوالي 30 مم لأسلاك التوصيل القياسية). يمكن أن يوفر استخدام الألياف "غير الحساسة للانحناء" (BIF) حماية إضافية في المساحات الضيقة، ولكن يجب على الفنيين استخدام أدوات تثبيت أفقية ورأسية لدعم وزن حزم الكابلات، ومنع "الإجهاد الدقيق" عند نقطة التقاء موصل LC بوحدة SFP.

التحقق من صحة الروابط باستخدام جهاز قياس انعكاس المجال الزمني البصري (OTDR) ومقاييس طاقة مصدر الضوء

بعد تثبيت جهاز SFP LC-LC فعليًا، يجب التحقق من صحة الوصلة للتأكد من مطابقتها لمواصفات الأداء المطلوبة. يوفر الاختبار "شهادة صلاحية" للوصلة، مما يضمن بقاء إجمالي الفقد ضمن حدود الميزانية البصرية للنظام.

• مصدر الضوء ومقياس الطاقة (LSPM): يقيس هذا الاختبار من المستوى الأول كمية الضوء المفقودة بدقة عبر الوصلة. وهو الطريقة الأكثر دقة للتأكد من أن وصلة LC-LC تعمل ضمن حدود فقدان الديسيبل (dB) المحددة خلال مرحلة التصميم.
• مقياس الانعكاس الزمني البصري (OTDR): يُعد اختبار OTDR ضروريًا لشبكات الألياف الضوئية الطويلة في الحرم الجامعي. فهو يوفر صورة مرئية لطول الألياف بالكامل، ويحدد الموقع الدقيق لأي أحداث فقدان عالية، مثل وصلة تالفة أو موصل LC مُجهد.
• محدد الأعطال المرئي (VFL): أداة بسيطة ولكنها فعالة، يقوم محدد الأعطال المرئي بتسليط شعاع ليزر أحمر عبر الألياف لمساعدة الفنيين على تحديد انعكاسات القطبية أو الألياف المكسورة بسرعة داخل لوحة التوصيل.

💥 استكشاف أخطاء وصلات SFP LC-LC الشائعة وإصلاحها

حتى مع استخدام مكونات عالية الجودة، قد تتعطل وصلات SFP LC-LC أحيانًا بسبب أخطاء في التكوين أو عوامل بيئية فيزيائية. ويُعدّ تحديد ما إذا كانت المشكلة تكمن في الأجهزة البصرية أو كابل الألياف أو الوصلة المادية بسرعة أمرًا أساسيًا لتقليل وقت تعطل الشبكة والحفاظ على موثوقية عالية الكثافة.

تحديد أنواع أجهزة الإرسال والاستقبال غير المتطابقة

من أكثر أسباب فشل الاتصال شيوعًا عدم التوافق بين مُرسِلات ومُستقبِلات SFP في طرفي كابل الألياف الضوئية. لضمان نجاح اتصال SFP LC-LC، يجب أن تتشارك الوحدتان نفس الطول الموجي (مثلًا، 850 نانومتر) وأن تستخدما معايير إرسال متوافقة (مثلًا، 1000BASE-SX). إذا حاولتَ توصيل وحدة SFP طويلة المدى بتردد 1310 نانومتر بوحدة SFP قصيرة المدى بتردد 850 نانومتر، فسيفشل الاتصال في التهيئة.

علاوة على ذلك، تستخدم المحولات الحديثة غالبًا المراقبة البصرية الرقمية (DOM) للإشارة إلى حالات عدم التطابق هذه في سجلات النظام، مما يسمح للمسؤولين بالتحقق مما إذا كانت مستويات طاقة الإرسال/الاستقبال ضمن النطاق التشغيلي لنوع جهاز الإرسال والاستقبال المحدد.

تشخيص مشاكل تلوث الطبقة الفيزيائية

إذا كان أحد الروابط يعاني من تذبذب متقطع أو معدل خطأ بت مرتفع، فغالباً ما يكون السبب هو الغبار أو الزيوت الموجودة على حلقة موصل LC. ولأن لب الألياف الضوئية صغير جداً، فإن حتى الجسيمات الصغيرة يمكنها حجب جزء كبير من الضوء، مما يؤدي إلى فقد كبير في الإشارة.

يتطلب تشخيص هذه المشكلة استخدام مجهر فحص الألياف لفحص السطح النهائي لموصل LC؛ ويمكن في كثير من الأحيان إصلاح الموصل المتسخ باستخدام منظف بسيط بضغطة زر واحدة. إذا لم يحل تنظيف سلك التوصيل المشكلة، فقد تكون البصريات الداخلية لجهاز الإرسال والاستقبال SFP نفسه ملوثة، ويجب فحصها أو استبدالها.

حل مشكلة انعكاسات القطبية في الألياف المزدوجة

غالباً ما تشير حالة "انقطاع الاتصال" الكاملة حيث لا يُظهر كلا الجهازين أي إشارة إلى مشكلة في القطبية - بشكل أساسي، يتم توصيل جانب "الإرسال" (TX) لأحد SFP بجانب "الإرسال" للآخر، بدلاً من جانب "الاستقبال" (RX).

في إعداد SFP LC-LC ثنائي الاتجاه، يجب أن تتقاطع الألياف عند نقطة ما في الوصلة (قطبية من A إلى B) لضمان توجيه مسار الضوء بشكل صحيح. يمكن تشخيص ذلك بسهولة باستخدام جهاز تحديد الأعطال المرئي (VFL)؛ فإذا لم يظهر الضوء الأحمر على الجانب الصحيح من موصل LC ثنائي الاتجاه في الطرف البعيد، يجب على الفني تبديل موضعَي ألياف LC داخل مشبك التوصيل الثنائي لاستعادة تدفق البيانات بشكل صحيح.

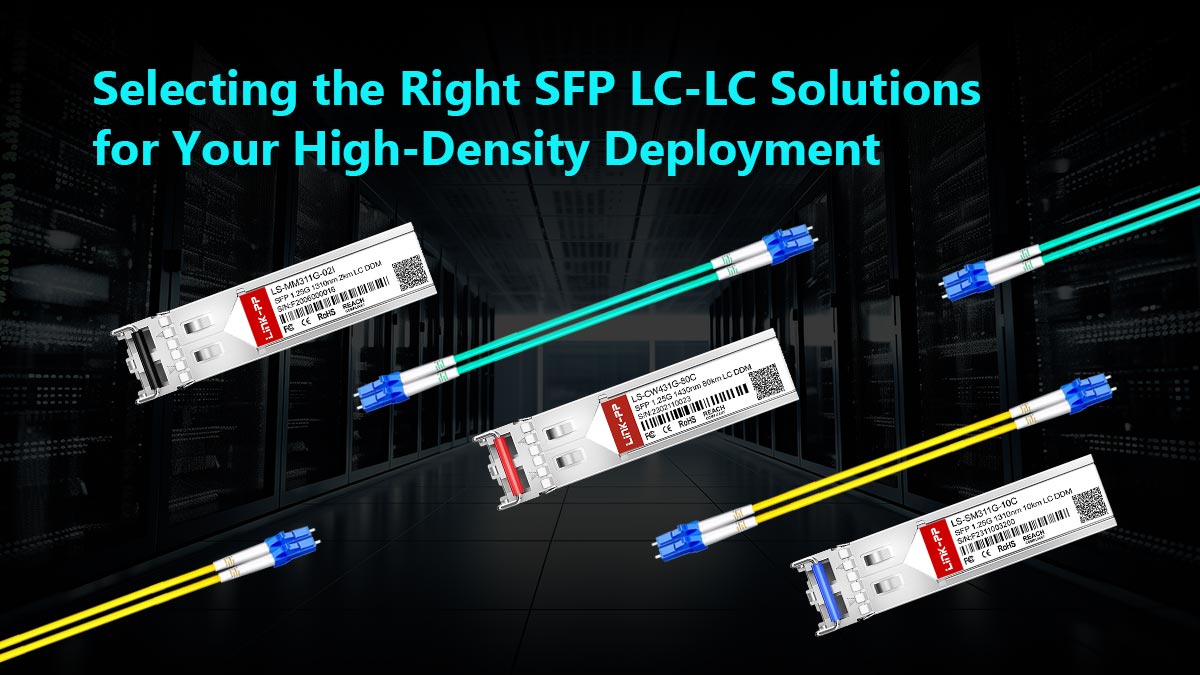

💥 الخلاصة: اختيار حلول SFP LC-LC المناسبة لنشرك عالي الكثافة

باختصار، لا تزال وصلة الألياف الضوئية SFP LC-LC هي البنية الأكثر فعالية لتحقيق موثوقية عالية الكثافة في الشبكات الحديثة. من خلال فهم التوازن الدقيق بين مواصفات جهاز الإرسال والاستقبال، وأنواع الألياف، وممارسات التركيب الصحيحة، يمكنك بناء شبكة عالية الأداء وسهلة الصيانة. سواء كنت تُحدّث خزانة بيانات محلية أو تُصمّم مركز بيانات ضخمًا بتقنية العمود الفقري والأوراق، فإن اختيار مكونات عالية الجودة هو المفتاح لتقليل فقد الإشارة وضمان قابلية التوسع على المدى الطويل.
