تتعرض الشبكات الحديثة لضغوط متزايدة لتقديم أداء أعلى عرض النطاق الترددي مع الحفاظ على تكاليف البنية التحتية للألياف الضوئية ضمن حدود معقولة. تواجه المؤسسات تحديات مثل محدودية توافر الألياف الضوئية، وتزايد حركة البيانات، والحاجة إلى اتصالات فعالة من نقطة إلى نقطة. في هذا السياق، يُعدّ تعظيم الاستفادة من الألياف الضوئية الحالية أمرًا بالغ الأهمية لكل من المؤسسات و شبكات المترو.
الألياف الضوئية ثنائية الاتجاه أحادية الألياف (BiDi)، مثل سيسكو جي إل سي-بي إكس-د جهاز الإرسال والاستقبال البصريوتتصدى هذه التقنية لهذه التحديات من خلال تمكين الإرسال المتزامن في اتجاهي الإرسال والاستقبال عبر ليف بصري واحد. وباستخدام أطوال موجية مميزة - 1490 نانومتر للإرسال و1310 نانومتر للاستقبال - فإن هذه التقنية وحدات الإرسال والاستقبال نفوذ مضاعفة تقسيم الطول الموجي (WDM) لتبسيط تصميم الشبكة، وتقليل تعقيد الكابلات، وتقليل تكاليف النشر.
تقدم هذه المقالة شرحًا مفصلًا لمبادئ تقنية تقسيم الطول الموجي 1490 نانومتر/1310 نانومتر التي يقوم عليها جهاز Cisco GLC-BX-D. وتغطي المواصفات الرئيسية للوحدة، واعتبارات التوافق، وآليات العمل، وأفضل ممارسات النشر، ونصائح لحل المشكلات. ستكتسب فهمًا واضحًا لكيفية التنفيذ. بصريات ثنائية الاتجاه بشكل فعال وتحسين روابط شبكة الألياف المفردة من أجل الأداء والموثوقية.
نظرة عامة على جهاز الإرسال والاستقبال الضوئي Cisco GLC-BX-D
سيسكو GLC-BX-D جهاز الإرسال والاستقبال SFP صُممت هذه التقنية لتوفير نقل ثنائي الاتجاه فعال عبر ليف ضوئي واحد مع ضمان أداء موثوق للشبكة. وهي تُستخدم على نطاق واسع في البيئات التي تكون فيها موارد الألياف الضوئية محدودة، وتتطلب اتصالاً عالي الأداء.
المواصفات والميزات الرئيسية
يوفر جهاز GLC-BX-D حلاً بصرياً صغير الحجم وفعالاً لـ للألياف أحادية الوضع تشمل خصائصه الأساسية دعم نقل البيانات بسرعة 1 جيجابت في الثانية لمسافات تصل إلى 10 كيلومترات، بالإضافة إلى موصل LC صغير الحجم. كما تدعم الوحدة أيضًا المراقبة البصرية الرقمية (DOM)، مما يسمح للمسؤولين بمراقبة مقاييس الأداء في الوقت الفعلي مثل طاقة الإرسال/الاستقبال ودرجة الحرارة.
يلخص الجدول التالي المواصفات الأساسية لجهاز GLC-BX-D:
| المواصفات الخاصه |
تفاصيل |
| نوع التحويل |
الألياف أحادية الاتجاه ثنائية الاتجاه (BiDi) |
| الطول الموجي |
إرسال بطول موجي 1490 نانومتر / استقبال بطول موجي 1310 نانومتر |
| معدل البيانات |
1 جيجابايت في الثانية |
| المسافة القصوى |
10 كيلومترات عبر الألياف أحادية النمط (SMF) |
| نوع الموصل |
LC البسيط |
| مراقبة |
DOM/DDM تقنية |
هذه الميزات تجعل جهاز GLC-BX-D خيارًا عمليًا للشبكات التي تحتاج إلى تحسين استخدام الألياف دون المساس بالموثوقية.
حالات الاستخدام النموذجية
يُعدّ جهاز GLC-BX-D الخيار الأمثل في الحالات التي يكون فيها توفر الألياف الضوئية محدودًا أو عند الحاجة إلى توسيع الشبكة دون الحاجة إلى تمديدات كابلات واسعة. تشمل سيناريوهات النشر الشائعة ما يلي:
- اتصالات شبكة الحرم الجامعي بين المباني
- شبكات الوصول إلى المترو ربط المكاتب المركزية بمواقع العملاء
- البيئات التي تعاني من محدودية الألياف حيث تكون إضافة خيوط إضافية مكلفة للغاية
باستخدام GLC-BX-D وحدات SFP في هذه السياقات، يسمح ذلك للمؤسسات بتقليل تعقيد البنية التحتية مع الحفاظ على اتصال ثنائي الاتجاه عبر ليف ضوئي واحد.
اعتبارات التوافق
يُعدّ التوافق الصحيح بين الوحدات أمرًا بالغ الأهمية لضمان التشغيل السلس. تم تصميم GLC-BX-D للعمل بالتزامن مع... جي ال سي-بي اكس-يو وحدةٌ تُكمّل وصلة BiDi من خلال الإرسال عند 1310 نانومتر والاستقبال عند 1490 نانومتر. وتشمل الاعتبارات الأخرى ما يلي:
- ضمان التوافق مع سيسكو مفاتيح و الموجهات يدعم DOM/DDM
- التحقق من أن الوحدات البصرية التابعة لجهات خارجية تفي بالمواصفات القياسية لتجنب عدم استقرار الوصلة
- مراعاة نوع الألياف وجودتها للحفاظ على مسافة الإرسال المطلوبة وسلامة الإشارة
من خلال مراعاة عوامل التوافق هذه بعناية، يستطيع مهندسو الشبكات منع مشاكل الربط الشائعة والحفاظ على أداء متسق.

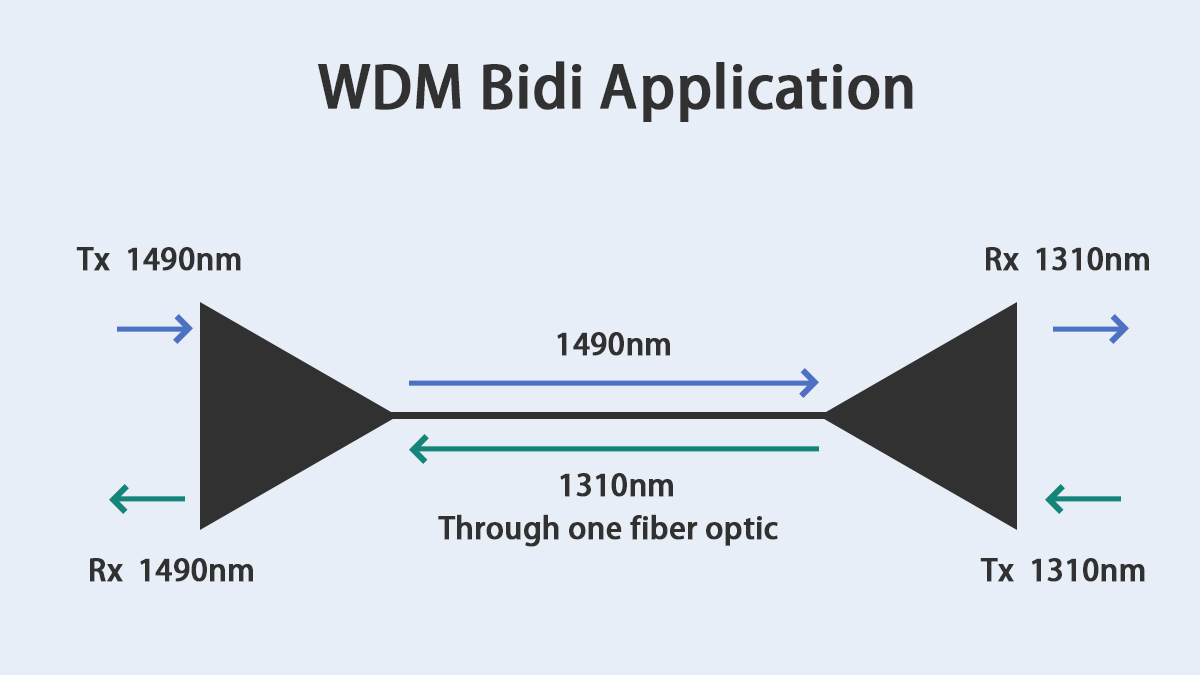

أساسيات تقنية تقسيم الطول الموجي
تُشكّل تقنية تعدد الإرسال بتقسيم الطول الموجي (WDM) أساس الإرسال ثنائي الاتجاه عبر الألياف الضوئية المفردة. ويُعدّ فهم مبادئها أمراً ضرورياً لنشر وحدات Cisco GLC-BX-D بكفاءة وتحقيق أقصى استفادة من الألياف الضوئية.
ما هو تعدد الإرسال بتقسيم الطول الموجي (WDM)؟
تقنية تقسيم الطول الموجي (WDM) هي تقنية تسمح لعدة إشارات ضوئية بمشاركة ليف بصري واحد باستخدام أطوال موجية مختلفة. يضمن هذا الفصل انتقال كل إشارة بشكل مستقل دون تداخل. وباستخدام تقنية WDM، يمكن للشبكات زيادة سعتها دون الحاجة إلى مدّ ألياف إضافية.
توجد أنواع مختلفة من تقنية تقسيم الطول الموجي (WDM)، كل منها يخدم حالات استخدام محددة:
- تقنية تقسيم الطول الموجي الخشن (CWDM): يتم تطبيقها عادةً من خلال أجهزة إرسال واستقبال CWDM، باستخدام تباعد أوسع في الطول الموجي، وهو حل فعال من حيث التكلفة للوصلات الأقصر.
- تقنية تقسيم الطول الموجي الكثيف (DWDM): تُستخدم عادةً مع أجهزة إرسال واستقبال DWDM، باستخدام تباعد ضيق في الطول الموجي لشبكات عالية السعة وطويلة المدى.
- تقنية BiDi WDM: تتيح الإرسال ثنائي الاتجاه عبر ليف واحد باستخدام أطوال موجية مزدوجة، مثل 1490 نانومتر و1310 نانومتر في GLC-BX-D.
لا تعمل تقنية WDM على تحسين استخدام الألياف فحسب، بل تسمح أيضًا لمشغلي الشبكات بتوسيع نطاق التردد بكفاءة مع نمو حركة البيانات.
كيف تُمكّن تقنية WDM الإرسال ثنائي الاتجاه
تعمل تقنية WDM ثنائية الاتجاه عن طريق تخصيص أطوال موجية مميزة لإرسال واستقبال الإشارات على نفس الألياف الضوئية. في حالة GLC-BX-D:
- يتم استخدام 1490 نانومتر للإرسال من أحد طرفي الوصلة.
- يتم استخدام 1310 نانومتر للاستقبال في نفس الطرف، بينما تقوم الوحدة المقابلة بعكس الأطوال الموجية.
تقوم المرشحات البصرية والمضاعفات الداخلية بفصل هذه الأطوال الموجية، مما يضمن عدم تداخل الإشارات مع بعضها البعض.
تشمل المزايا الرئيسية لهذا النهج ما يلي:
- إلغاء الحاجة إلى كابلات الألياف المزدوجة
- خفض تكاليف البنية التحتية المادية
- تبسيط نشر الشبكة وإدارة الكابلات
من خلال استخدام أطوال موجية مختلفة لكل اتجاه، يتيح نظام BiDi WDM وصلة مزدوجة كاملة عبر ليف واحد، وهو أمر مفيد بشكل خاص في البيئات التي تعاني من نقص الألياف.
فوائد تقنية تقسيم الطول الموجي (WDM) في الشبكات الحديثة
توفر تقنية تقسيم الطول الموجي (WDM) العديد من المزايا التشغيلية والاستراتيجية للشبكات الحديثة، مما يجعلها تقنية مفضلة لدى المؤسسات ومقدمي الخدمات.
- تُقلل البنية التحتية المُحسّنة للألياف من الحاجة إلى مدّ كابلات إضافية.
- يُتيح تصميم الشبكة القابل للتطوير إجراء ترقيات مستقبلية أسهل.
- تساهم إدارة الكابلات المبسطة في تحسين كفاءة الصيانة.
- يدعم المراقبة المتقدمة عبر DOM/DDM لضمان سلامة الإشارة.
إن تطبيق تقنية WDM، وخاصة تقنية BiDi WDM مع وحدات مثل GLC-BX-D، يسمح للمؤسسات بتلبية متطلبات النطاق الترددي المتزايدة مع الحفاظ على تكاليف النشر والتشغيل قابلة للإدارة.

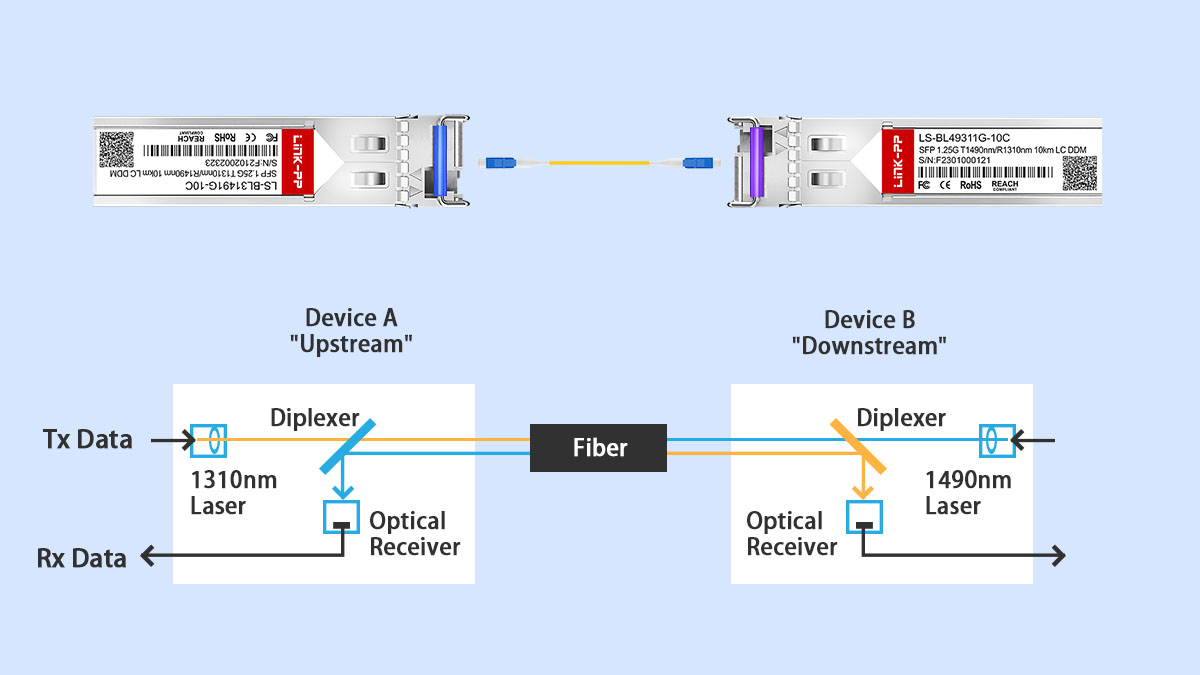

مبادئ عمل تقنية تقسيم الطول الموجي 1490 نانومتر/1310 نانومتر
يُعدّ فهم كيفية عمل أطوال الموجات 1490 نانومتر/1310 نانومتر ضمن وصلات WDM ثنائية الاتجاه أمرًا بالغ الأهمية لنشر وحدات Cisco GLC-BX-D بكفاءة. تضمن المعرفة الصحيحة سلامة الإشارة، واستقرار الوصلات، وتحسين أداء الشبكة.
آلية نقل الإشارة الضوئية
يتمثل المبدأ الأساسي لنقل البيانات بتقنية WDM بتردد 1490 نانومتر/1310 نانومتر في فصل الإشارات الصاعدة والهابطة حسب الطول الموجي عبر ليف بصري واحد. وحدة SFP للألياف الضوئية يستخدم طول موجة واحد للإرسال وطول موجة مكمل للاستقبال.
تشمل النقاط الرئيسية لآلية النقل ما يلي:
- يستخدم الطول الموجي 1490 نانومتر عادةً للإرسال من الأجهزة المركزية.
- يُستخدم طول موجي 1310 نانومتر للاستقبال في اتجاه المنبع عند نفس الطرف، بينما يُستخدم الطول الموجي المعاكس SFP تقوم الوحدة بعكس هذا التكوين.
- تنتشر الإشارات الضوئية عبر الألياف أحادية النمط (SMF) بأقل قدر من التوهين في نطاقات الطول الموجي هذه.
- يضمن فصل الأطوال الموجية عدم تداخل الإشارات الصاعدة والهابطة، مما يتيح الاتصال ثنائي الاتجاه في وقت واحد.
تتيح هذه الآلية اتصالاً مزدوجاً كاملاً باستخدام خيط ألياف واحد فقط، وهو أمر ذو قيمة خاصة في الشبكات التي تكون فيها الألياف محدودة.
دور المكونات البصرية الداخلية
يعتمد جهاز GLC-BX-D على مكونات داخلية متخصصة لتنفيذ تقنية WDM بكفاءة. تضمن هذه المكونات بقاء الإشارات منفصلة والحفاظ على سلامتها عبر الرابط.
تشمل المكونات الرئيسية ما يلي:
- مرشحات WDM (مرشحات الأغشية الرقيقة أو العازلة) التي تعزل أطوال موجات الإرسال والاستقبال.
- الثنائيات الليزر التي تولد أطوال موجية دقيقة (1490 نانومتر أو 1310 نانومتر) للإرسال.
- أجهزة كشف الضوء التي تكشف بدقة الإشارات الواردة عند الطول الموجي التكميلي.
- عوازل بصرية تمنع الانعكاس الخلفي وتحافظ على مستويات إشارة مستقرة.
تعمل هذه المكونات معًا للحفاظ على نقل إشارة موثوق به على كامل مسافة وصلة الوحدة المقدرة.
لماذا تم اختيار 1490 نانومتر و1310 نانومتر
يعتمد اختيار الطولين الموجيين 1490 نانومتر و1310 نانومتر على خصائص الألياف الضوئية ومعايير الصناعة. يوفر استخدام هذين الطولين الموجيين أداءً مثالياً وتوافقاً مع مختلف بيئات الشبكات.
تشمل الأسباب الرئيسية ما يلي:
- نوافذ التوهين المنخفض في الألياف أحادية النمط، مما يقلل من فقدان الإشارة على مسافات الربط النموذجية.
- انخفاض التشتت اللوني عند 1310 نانومتر، مما يحافظ على سلامة الإشارة في الإرسال الصاعد.
- التوافق مع البنية التحتية الحالية للألياف الضوئية، مما يسمح بالتكامل السلس دون الحاجة إلى ترقية الكابلات.
- المعايير التنظيمية والصناعية التي تحدد هذه الأطوال الموجية لـ بيدي SFP، ضمان التشغيل البيني بين الأجهزة.
من خلال اختيار هذه الأطوال الموجية، تضمن شركة سيسكو أن وحدات GLC-BX-D تقدم أداءً موثوقًا به مع الاستفادة الكاملة من تقنية WDM أحادية الألياف.
منطق الاقتران: GLC-BX-D و GLC-BX-U
صيح فاكس SFP يُعدّ اقتران الوحدات أمرًا أساسيًا لضمان الأداء السليم لوصلات BiDi. صُممت وحدة Cisco GLC-BX-D للعمل مع وحدتها المُكمّلة، GLC-BX-U، لضمان اتصال ثنائي الاتجاه مستقر عبر ليف بصري واحد.
تصميم الطول الموجي التكميلي
تستخدم وحدات GLC-BX-D و GLC-BX-U أطوال موجية متكاملة لتحقيق الإرسال ثنائي الاتجاه الكامل:
- يقوم جهاز GLC-BX-D بالإرسال عند 1490 نانومتر والاستقبال عند 1310 نانومتر.
- يقوم جهاز GLC-BX-U بالإرسال عند 1310 نانومتر والاستقبال عند 1490 نانومتر.
يضمن هذا التصميم المتكامل استقبال الإشارات المرسلة من وحدة إلى أخرى بشكل صحيح دون تداخل. استخدام وحدات غير متوافقة أو إقران أطوال موجية بشكل خاطئ سيؤدي إلى انقطاع الاتصال أو عدم استقراره.
يوضح الجدول أدناه منطق اقتران الأطوال الموجية:
| وحدة |
طول الموجة المرسلة |
استقبال الطول الموجي |
| جي إل سي-بي إكس-د |
1490nm |
1310nm |
| جي ال سي-بي اكس-يو |
1310nm |
1490nm |
يُعد مبدأ الاقتران البسيط هذا أمرًا بالغ الأهمية لمهندسي الشبكات للحفاظ على أداء ثابت في عمليات نشر الألياف الضوئية أحادية الاتجاه.
أمثلة على بنية النشر
يدعم الاقتران الصحيح مختلف أنواع شبكات الاتصال من نقطة إلى نقطة. تشمل سيناريوهات النشر الشائعة ما يلي:
- روابط مباشرة بين مبنيين في بيئة الحرم الجامعي.
- روابط شبكة الوصول من المكاتب المركزية إلى أماكن العملاء.
- قطاعات شبكة المترو ذات القيود على الألياف حيث يكون إضافة خيوط إضافية أمراً غير عملي.
من خلال ضمان إقران كل وحدة بشكل صحيح، يمكن للمؤسسات الاستفادة الكاملة من الألياف الموجودة وتبسيط إدارة الروابط دون الحاجة إلى كابلات إضافية.
أخطاء شائعة في اختيار الأزواج يجب تجنبها
قد تؤدي عدة أخطاء في عملية الربط إلى الإضرار بأداء الاتصال. ينبغي على مهندسي الشبكات أن يكونوا على دراية بهذه الأخطاء الشائعة:
- استخدام وحدتين من نوع GLC-BX-D أو وحدتين من نوع GLC-BX-U على نفس الرابط.
- تبديل ألياف الإرسال والاستقبال بشكل غير صحيح أثناء التركيب.
- تجاهل قيود البرامج الثابتة أو قيود التوافق على أجهزة سيسكو.
إن تجنب هذه الأخطاء يساعد على منع حالات فشل الاتصال ويقلل من وقت استكشاف الأخطاء وإصلاحها، مما يضمن أن روابط BiDi تقدم أداءً موثوقًا ويمكن التنبؤ به.
خصائص الأداء والقيود
توفر وحدة Cisco GLC-BX-D نقلًا ثنائي الاتجاه موثوقًا بسرعة 1 جيجابت في الثانية عبر ألياف أحادية النمط، إلا أن أداءها يتأثر بعدة عوامل بصرية وبيئية. يُعد فهم هذه الخصائص أمرًا بالغ الأهمية لمهندسي الشبكات لتحسين استقرار الوصلة ومعالجة المشكلات المحتملة.
الميزانية البصرية ومسافة الربط
يعتمد المدى الفعال لوحدة GLC-BX-D على البصريات ميزانية السلطةوهذا يفسر فقدان الإشارة بسبب توهين الأليافموصل فقدان الإدراجوفقدان الوصلات. الوحدة مصممة للعمل لمسافات تصل إلى 10 كيلومترات عبر الألياف أحادية الوضع القياسية.
تشمل الاعتبارات النموذجية لميزانية البصريات ما يلي:
- نقل الطاقه المدى: يضمن أن الإشارة يمكنها أن تقطع المسافة المطلوبة دون أن تنخفض عن حساسية جهاز الاستقبال.
- توهين الألياف: عادة ما يكون للألياف أحادية النمط فقد منخفض في نطاقي 1310 نانومتر و1490 نانومتر، ولكن الألياف القديمة أو ذات الجودة المنخفضة يمكن أن تقلل المسافة الفعالة.
- فقدان الإشارة من الموصلات والوصلات: كل وصلة تساهم في تدهور الإشارة، والتنظيف والفحص المناسبان أمران بالغا الأهمية.
يوضح جدول مبسط لمعلمات الربط النموذجية هذه النقاط:
| معامل |
القيمة / النطاق |
| نقل الطاقة |
-5 إلى -1 ديسيبل ميلي واط |
| المتلقي حساسية |
20-ديسيبل |
| المسافة القصوى |
10 كم |
| نوع الألياف |
الألياف أحادية الوضع (SMF) |
إن فهم هذه المعايير يسمح للمهندسين بتصميم روابط تحافظ على أداء موثوق ضمن حدود التشغيل الخاصة بالوحدة.
العوامل البيئية والتشغيلية
إلى جانب المواصفات البصرية، تؤثر الظروف البيئية على أداء الوحدة:
- نطاق درجة الحرارة: تعمل الوحدات بشكل موثوق ضمن درجات الحرارة الصناعية القياسية، ولكن الحرارة الشديدة أو البرودة الشديدة يمكن أن تؤثر على استقرار الإشارة.
- التداخل الكهرومغناطيسي: جهاز GLC-BX-D محصن إلى حد كبير ضد التداخل الكهرومغناطيسي، ولكن يجب تجنب الاقتراب من خطوط الكهرباء ذات الطاقة العالية.
- تأثيرات التقادم: بمرور الوقت، يمكن أن تتدهور ثنائيات الليزر وأجهزة الكشف الضوئي، مما يقلل قليلاً من الطاقة الفعالة وهامش الربط.
توفر أدوات المراقبة مثل DOM/DDM ملاحظات في الوقت الفعلي حول طاقة الإرسال والاستقبال ودرجة الحرارة والجهد، مما يتيح الصيانة الاستباقية ويمنع التدهور غير المتوقع للرابط.
قيود البصريات ثنائية الاتجاه
على الرغم من أن وحدات BiDi مثل GLC-BX-D توفر كفاءة الألياف، إلا أن هناك قيودًا متأصلة:
- الاعتماد على الاقتران الصحيح للوحدات: تؤدي الأطوال الموجية غير المتطابقة إلى عدم وجود رابط أو اتصال متقطع.
- تعقيد استكشاف الأخطاء وإصلاحها: قد يكون تشخيص مشكلات الإشارة أكثر صعوبة مقارنة بالوصلات المزدوجة التقليدية، حيث يشترك كلا الاتجاهين في ليف واحد.
- مرونة الترقية المحدودة: قد يتطلب التوسع إلى ما بعد 1 جيجابت في الثانية أو الانتقال إلى مسافات أطول ترقيات للألياف أو التحويل إلى وحدات مزدوجة بديلة.
من خلال فهم هذه القيود، يمكن لمخططي الشبكات نشر وحدات GLC-BX-D بشكل فعال، مما يضمن أن روابط الألياف المفردة توفر اتصالات موثوقة وعالية الأداء مع تجنب المخاطر الشائعة.
أفضل ممارسات النشر لـ GLC-BX-D
يتطلب نشر وحدات Cisco GLC-BX-D بنجاح تخطيطًا دقيقًا واهتمامًا بالبنية التحتية للألياف الضوئية، وتوافق الوحدات، والمراقبة المستمرة. ويضمن اتباع أفضل الممارسات أداءً مستقرًا، ويقلل من وقت التوقف، ويعظم فوائد الإرسال ثنائي الاتجاه عبر الألياف الضوئية المفردة.
إرشادات التثبيت
يُعدّ التركيب الصحيح أمراً بالغ الأهمية للحفاظ على جودة الإشارة وإطالة عمر الوحدة. وتشمل الممارسات الأساسية ما يلي:
- افحص ونظف جميع موصلات الألياف قبل إدخالها لمنع الغبار أو الحطام من التسبب في فقدان الإشارة.
- تأكد من صحة القطبية واقتران الوحدات: يجب دائمًا إقران GLC-BX-D مع GLC-BX-U للحفاظ على الاتصال ثنائي الاتجاه.
- تجنب الانحناء المفرط للألياف، حيث أن الانحناءات الضيقة يمكن أن تؤدي إلى التوهين وزيادة فقدان الإدخال.
- أدخل الوحدات بالكامل وتأكد من تثبيتها بشكل صحيح في فتحة SFP الخاصة بالمحول أو جهاز التوجيه لتجنب مشاكل الاتصال المتقطعة.
اتباع خطوات التثبيت هذه يقلل من خطر فشل الاتصال ويساعد في الحفاظ على الميزانية البصرية ضمن الحدود الموصى بها.
اعتبارات تصميم الشبكة
يُحسّن التخطيط السليم للشبكة أداء وموثوقية روابط BiDi. وتشمل التوصيات ما يلي:
- خطط لتخصيص الطول الموجي بعناية: تأكد من إقران وحدات GLC-BX-D و GLC-BX-U بشكل صحيح عبر الشبكة.
- التحقق من توافق الجهاز: تحقق من أن المحولات وأجهزة التوجيه تدعم ميزات DOM/DDM المطلوبة للمراقبة في الوقت الفعلي.
- ضع في اعتبارك طول الألياف وجودتها: ضع في اعتبارك فقدان الموصلات والوصلات والتوسع المحتمل للشبكة في المستقبل.
- صمم مسارات احتياطية ومسارات تجاوز الأعطال للحفاظ على وقت التشغيل في حالة حدوث مشكلات في الألياف أو فشل الوحدة.
من خلال مراعاة هذه العوامل أثناء تصميم الشبكة، يمكن للمهندسين تجنب تحديات النشر الشائعة وضمان روابط قابلة للتطوير والصيانة.
المراقبة والصيانة
يُعدّ الرصد المستمر والصيانة الاستباقية أمرين أساسيين لضمان موثوقية الاتصال على المدى الطويل. وتشمل الممارسات الرئيسية ما يلي:
- استخدم ميزات DOM/DDM لتتبع طاقة الإرسال والاستقبال ودرجة الحرارة والجهد في الوقت الفعلي.
- قم بإجراء عمليات فحص دورية لموصلات الألياف ولوحات التوصيل لمنع التلوث أو التآكل من التسبب في تدهور الإشارة.
- رصد الاتجاهات في الطاقة الضوئية مستويات لتحديد العلامات المبكرة لتقادم المكونات أو مشاكل الربط المحتملة.
- الحفاظ على توثيق مناسب لمواقع الوحدات النمطية، والاقترانات، ومسارات الألياف لتسهيل استكشاف الأخطاء وإصلاحها وعمليات تدقيق الشبكة.
يساعد تطبيق استراتيجيات المراقبة والصيانة هذه في الحفاظ على أداء الرابط بمرور الوقت، ويقلل من وقت التوقف غير المخطط له، ويدعم عمليات الشبكة الفعالة.
المشاكل الشائعة وكيفية حلها
حتى مع النشر السليم، قد تواجه وحدات GLC-BX-D مشكلات تؤثر على أداء الاتصال. يُعد فهم المشكلات الشائعة وحلولها أمرًا ضروريًا للحفاظ على اتصالات ثنائية الاتجاه مستقرة وموثوقة عبر الألياف الضوئية المفردة.
لا يوجد اتصال أو اتصال متقطع
تتمثل المشكلة الأكثر شيوعاً في وصلات ثنائية الاتجاه في انقطاع الاتصال أو ضعفه. وعادةً ما يكون سبب ذلك أخطاء في عملية الاقتران أو التثبيت.
تتضمن خطوات استكشاف الأخطاء وإصلاحها الرئيسية ما يلي:
- تأكد من إقران وحدة GLC-BX-D بوحدة GLC-BX-U. استخدام وحدتين من نفس النوع على وصلة واحدة سيمنع الاتصال.
- تحقق قطبية الألياف لضمان اتصال منفذ الإرسال الخاص بوحدة واحدة بمنفذ الاستقبال الخاص بالوحدة الأخرى.
- افحص الموصلات وكابلات التوصيل بحثًا عن التلوث أو التلف. حتى جزيئات الغبار الصغيرة يمكن أن تؤثر بشكل كبير على جودة الإشارة.
- تأكد من أن فتحة SFP تعمل بشكل صحيح وأن الوحدة مثبتة بالكامل.
من خلال التحقق المنهجي من هذه العوامل، يستطيع مهندسو الشبكات استعادة الاتصال بسرعة دون توقف طويل الأمد.
فقدان الإشارة وتدهور الأداء
قد يحدث تدهور في الأداء نتيجةً لتوهين الإشارة الضوئية أو تقادم المكونات. ومن العوامل الشائعة المساهمة في ذلك ما يلي:
- التوهين المفرط للألياف بسبب طول الكابلات، أو رداءة جودة الألياف، أو الوصلات.
- فقدان الإدخال في الموصلات بسبب موصلات LC البالية أو المتسخة.
- انخفاض تدريجي في كفاءة ثنائي الليزر أو حساسية الكاشف الضوئي مع مرور الوقت.
تساعد مراقبة مستويات طاقة الإرسال والاستقبال عبر نظام DOM/DDM في تحديد هذه المشكلات مبكراً. ويُعد تنظيف الموصلات وفحص مسارات الألياف واستبدال الوحدات القديمة استراتيجيات فعالة للتخفيف من هذه المشكلات.
مشاكل التوافق والتعرف
في بعض الأحيان، قد لا تتعرف أجهزة الشبكة على وحدات GLC-BX-D أو قد تظهر تحذيرات بشأن التوافق. تشمل الأسباب والحلول ما يلي:
- قيود البرامج الثابتة: تأكد من أن المحول أو جهاز التوجيه يدعم ميزات DOM/DDM الخاصة بالوحدة النمطية وعملية BiDi.
- قيود التقييد بالبائع: قد ترفض بعض الأجهزة الوحدات المتوافقة مع جهات خارجية ما لم تلتزم التزامًا صارمًا بمعايير الصناعة.
- EEPROM أو عدم تطابق الترميز: تحقق من أن معلومات تعريف الوحدة وترميزها تتطابق مع متطلبات الجهاز المضيف.
إن معالجة مشكلات التوافق هذه تضمن أن جميع روابط BiDi تعمل بشكل صحيح وتقلل من حالات فشل الروابط غير المتوقعة في الشبكات التشغيلية.
التوقعات المستقبلية لتقنيات BiDi و WDM
تستعد تقنيات البصريات ثنائية الاتجاه وتقنية تعدد الإرسال بتقسيم الطول الموجي (WDM) للعب دور بالغ الأهمية في تصميم الشبكات الحديثة. ويُعزى تطورها المستقبلي إلى الحاجة إلى نطاق ترددي أعلى، واستخدام أمثل للألياف الضوئية، وإدارة أكثر ذكاءً للشبكات.
التطور نحو سرعات أعلى
تشهد تقنيات BiDi وWDM تحولاً تدريجياً من 1 جيجابت في الثانية إلى 10 جيجابت في الثانية وما فوق. ويدفع الطلب المتزايد على معدلات نقل البيانات العالية في الشبكات الموردين إلى تطوير وحدات تحافظ على كفاءة الألياف الضوئية المفردة مع دعم نقل أسرع.
تشمل الاتجاهات الرئيسية ما يلي:
ستتيح هذه التطورات للمؤسسات توسيع نطاق عرض النطاق الترددي دون الحاجة إلى ترقيات واسعة النطاق للألياف الضوئية، مما يحافظ على استثمارات البنية التحتية.
التكامل مع أنظمة المراقبة الذكية
يتضمن مستقبل نشر تقنيات BiDi وWDM أدوات مراقبة أكثر ذكاءً مدعومة بالذكاء الاصطناعي. تستفيد هذه الأنظمة من البيانات البصرية في الوقت الفعلي لاكتشاف المشكلات المحتملة قبل أن تؤثر على الأداء.
التطورات الرئيسية:
- التشخيص المدعوم بالذكاء الاصطناعي الذي يحلل مقاييس DOM/DDM للتنبؤ بتدهور المكونات.
- تنبيهات الأداء في الوقت الفعلي لتجنب عدم استقرار الاتصال.
- تحليلات محسّنة لتخطيط الصيانة الاستباقية، مما يقلل من تكاليف التشغيل ووقت التوقف.
تضمن هذه المراقبة الذكية أن تظل روابط BiDi موثوقة حتى مع ازدياد تعقيد الشبكة.
اتجاهات استخدام الألياف المستدامة
سيظلّ الاستغلال الأمثل للبنية التحتية الحالية للألياف الضوئية ميزةً أساسيةً لتقنيات BiDi وWDM. ومع نمو الشبكات، يركز المشغلون بشكل متزايد على الحلول الفعّالة من حيث التكلفة والمستدامة.
تشمل النقاط الرئيسية ما يلي:
- تقلل وصلات الألياف الأحادية ثنائية الاتجاه من الحاجة إلى كابلات إضافية، مما يقلل من استخدام المواد.
- يُتيح التخطيط الأمثل للأطوال الموجية إمكانية تعايش خدمات متعددة على الألياف الموجودة.
- تساهم الثنائيات الليزرية الموفرة للطاقة وتقليل حجم الأجهزة في عمليات الشبكة الأكثر مراعاة للبيئة.
من خلال الجمع بين القدرات عالية السرعة والمراقبة الذكية وممارسات النشر المستدامة، ستواصل تقنيات BiDi و WDM دعم الشبكات الفعالة والقابلة للتطوير والمسؤولة بيئياً في السنوات القادمة.
الأسئلة الشائعة
س1: هل يمكن استخدام GLC-BX-D و GLC-BX-U بشكل متبادل على نفس الوصلة؟
لا، GLC-BX-D و GLC-BX-U وحدات متكاملة. استخدام وحدتين من نفس النوع سيمنع إنشاء الاتصال.
س2: ما هي أقصى مسافة موصى بها لوحدات GLC-BX-D؟
تدعم وحدة GLC-BX-D مسافات تصل إلى 10 كيلومترات عبر الألياف أحادية الوضع القياسية.
س3: هل يدعم جهاز GLC-BX-D المراقبة في الوقت الفعلي؟
نعم، إنه يدعم المراقبة البصرية الرقمية (DOM/DDM)، والتي توفر قراءات طاقة الإرسال/الاستقبال ودرجة الحرارة والجهد.
س4: هل يمكن لـ GLC-BX-D العمل مع محولات سيسكو القديمة؟
يعتمد التوافق على طراز المحول وبرنامج التشغيل. يُنصح بالتحقق من دعم DOM/DDM وتشغيل BiDi قبل النشر.
س5: ما نوع الألياف المطلوبة للحصول على الأداء الأمثل؟
يلزم استخدام ألياف أحادية النمط (SMF). الألياف متعددة الأنماط غير مناسبة لوصلات BiDi بتردد 1490 نانومتر/1310 نانومتر.
س6: كيف يمكن تقليل تدهور الإشارة إلى الحد الأدنى؟
قم بفحص وتنظيف الموصلات بانتظام، وتجنب ثني الألياف بشكل مفرط، وراقب الطاقة الضوئية عبر DOM/DDM لاكتشاف العلامات المبكرة للتوهين.
س7: هل وحدات BiDi التابعة لجهات خارجية متوافقة تمامًا مع Cisco GLC-BX-D؟
قد تعمل الوحدات النمطية الخارجية إذا التزمت بالمواصفات القياسية، ولكن اختلافات البرامج الثابتة للجهاز أو البرمجة يمكن أن تسبب مشاكل في التعرف أو الأداء.
س8: لماذا يتم استخدام أطوال موجية 1490 نانومتر و 1310 نانومتر على وجه التحديد؟
تعمل هذه الأطوال الموجية على تحسين الإرسال عبر الألياف أحادية النمط، مما يحقق التوازن بين التوهين المنخفض والتشتت اللوني الأدنى مع ضمان قابلية التشغيل البيني مع البنية التحتية الحالية.
؟ خاتمة
يوفر جهاز Cisco GLC-BX-D، بالاشتراك مع GLC-BX-U، حلاً عالي الكفاءة لنقل البيانات ثنائي الاتجاه عبر الألياف الضوئية المفردة، مستفيدًا من تقنية WDM بتردد 1490 نانومتر/1310 نانومتر. من خلال فهم مواصفات الوحدة، ومنطق الاقتران، والمبادئ البصرية، يستطيع مهندسو الشبكات تحقيق أقصى استفادة من الألياف، وتبسيط عملية النشر، والحفاظ على روابط عالية الأداء وموثوقة. كما يضمن الوعي بالمشكلات الشائعة، والعوامل البيئية، وأفضل الممارسات، استقرارًا طويل الأمد وتقليلًا للاضطرابات التشغيلية.
مع استمرار نمو متطلبات الشبكة، تظل تقنيات BiDi وWDM أدوات بالغة الأهمية لتوفير اتصال قابل للتوسع وفعال من حيث التكلفة ومستدام. بالنسبة للمؤسسات التي تتطلع إلى نشر أو توسيع روابط BiDi أحادية الألياف، يُعد اختيار وحدات موثوقة ومتوافقة أمرًا أساسيًا لتحقيق أداء يمكن التنبؤ به.
للحصول على مواصفات تفصيلية، وإرشادات التوافق، ومجموعة واسعة من الوحدات المعتمدة، تفضل بزيارة LINK-PP المتجر الرسمي لاستكشاف الحلول التي تدعم عمليات نشر BiDi الفعالة والموثوقة.
