مع استمرار تطور الشبكات، ازداد الطلب بشكل ملحوظ على حلول اتصال أسرع وأكثر عملية. وقد برزت وحدات 10GbE RJ45 SFP كخيار ملائم، حيث تُمكّن المؤسسات من تحقيق سرعات تصل إلى 10 جيجابت مع الاستمرار في استخدام كابلات النحاس المألوفة. وهذا ما يجعلها جذابة بشكل خاص للبيئات التي يكون فيها الترقية إلى الألياف الضوئية إما مكلفة للغاية أو غير ضرورية. وبفضل مرونتها وسهولة استخدامها، يتم اعتماد وحدات الإرسال والاستقبال 10GbE RJ45 SFP بشكل متزايد في مراكز البيانات وشبكات المؤسسات ومواقع الحوسبة الطرفية.
مع ذلك، لا يمثل تحقيق سرعة عالية سوى جزء من الصورة الكاملة. يرتبط أداء وصلة 10GbE RJ45 SFP ارتباطًا وثيقًا بكفاءة نقل الإشارات ومقدار زمن الاستجابة . ونظرًا لاختلاف سلوك النقل عبر الكابلات النحاسية عن الألياف الضوئية، فإن عوامل مثل تداخل الإشارات وجودة الكابلات وتصميم الوحدة تؤثر جميعها على النتائج. تستكشف هذه المقالة هذه المبادئ الأساسية بأسلوب مبسط، مما يساعدك على فهم كيفية تحسين أداء وصلة 10GbE RJ45 SFP في سيناريوهات واقعية.

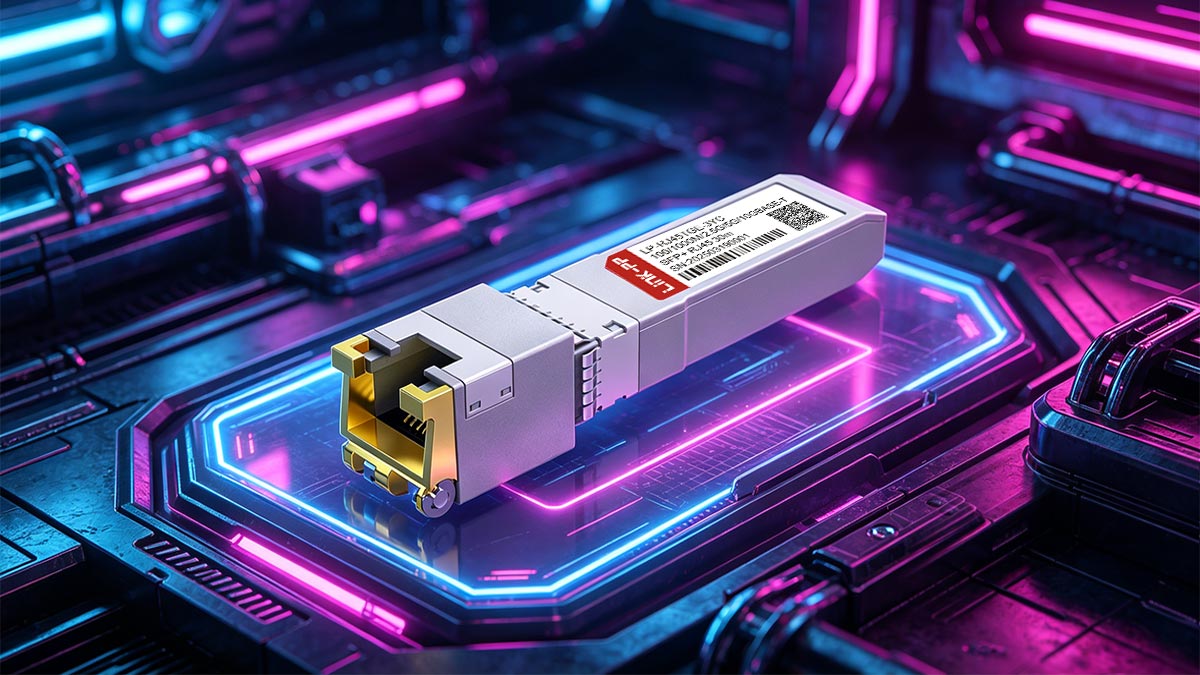

مقدمة إلى تقنية 10GbE RJ45 SFP
تجمع تقنية 10GbE RJ45 SFP بين مرونة وحدات SFP ( وحدات التوصيل صغيرة الحجم ) والاستخدام الواسع النطاق لكابلات إيثرنت النحاسية . فهي تتيح نقل بيانات إيثرنت بسرعة 10 جيجابت عبر واجهات RJ45 القياسية، مما يجعلها خيارًا عمليًا لتحديث البنية التحتية للشبكات الحالية.
ما هو منفذ SFP RJ45 10GbE؟
جهاز الإرسال والاستقبال SFP من نوع RJ45 بسرعة 10 جيجابت في الثانية هو جهاز قابل للاستبدال أثناء التشغيل، يسمح لأجهزة الشبكة مثل المحولات والخوادم بدعم إيثرنت بسرعة 10 جيجابت عبر كابلات نحاسية (عادةً من نوع Cat6a أو Cat7). وعلى عكس وحدة SFP للألياف الضوئية ، فهو يدمج رقائق PHY (الطبقة الفيزيائية) المتقدمة للتعامل مع الإشارات الكهربائية المعقدة اللازمة لنقل البيانات بسرعة عالية عبر كابلات الأزواج الملتوية.
صُممت هذه الوحدات للوصلات قصيرة المدى، والتي تصل عادةً إلى 30-100 متر حسب جودة الكابل. وتكمن ميزتها الرئيسية في الاستفادة من البنية التحتية النحاسية الحالية، مما يقلل تكاليف النشر مع الحفاظ على عرض نطاق ترددي عالٍ.
تطور وحدات إيثرنت عالية السرعة
شهدت وحدات الإيثرنت تطوراً ملحوظاً لتلبية الطلب المتزايد على عرض النطاق الترددي. اعتمدت تقنية جيجابت إيثرنت المبكرة بشكل كبير على وحدات SFP النحاسية من نوع 1000BASE-T، ولكن مع زيادة السرعات إلى 10 جيجابت في الثانية، أصبح جهاز الإرسال والاستقبال الضوئي هو الحل السائد نظراً لمحدودية الإشارة في النحاس.
مع ذلك، أدت التطورات في معالجة الإشارات وتقنيات التشفير وتصميم الرقائق إلى تطوير تقنية 10GBASE-T، التي أتاحت استخدام وحدات 10GbE RJ45 SFP. تشمل هذه الابتكارات تقنيات متطورة لإلغاء الصدى، وتصحيح الأخطاء الأمامية (FEC) ، ومعالجة الإشارات الرقمية (DSP) ، مما يسمح بنقل البيانات بسرعة عالية وموثوقة عبر الأسلاك النحاسية.
اليوم، تمثل وحدات 10GbE RJ45 SFP توازناً بين الأداء والتكلفة، مما يوفر بديلاً للوحدات الضوئية في السيناريوهات التي لا يكون فيها زمن الوصول المنخفض للغاية هو الشرط الأساسي.
وحدة SFP نحاسية RJ45 بسرعة 10 جيجابت إيثرنت مقابل وحدة SFP للألياف الضوئية
عند مقارنة وحدات SFP من نوع 10GbE RJ45 ووحدات SFP للألياف الضوئية، تكمن الاختلافات الرئيسية في وسيط الإرسال وخصائص الأداء وسيناريوهات النشر. تستخدم وحدات SFP من نوع 10GbE RJ45 كابلات نحاسية، وهي مناسبة تمامًا للبيئات التي تحتوي على بنية تحتية لشبكة إيثرنت، بينما تعتمد وحدات SFP+ للألياف الضوئية من نوع 10G على الإرسال الضوئي لتحقيق كفاءة أعلى ومدى أطول.
في التطبيقات العملية، يعتمد الاختيار بين هذين النوعين غالبًا على عوامل مثل متطلبات المسافة، وحساسية زمن الاستجابة، وقيود الطاقة. توفر أجهزة الإرسال والاستقبال النحاسية RJ45 الراحة وتوفير التكاليف، بينما تتفوق وحدات SFP للألياف الضوئية في التطبيقات عالية الأداء وطويلة المدى.
ولإبراز هذه الاختلافات بوضوح، يقدم الجدول التالي مقارنة جنبًا إلى جنب بين وحدات SFP النحاسية ووحدات SFP الليفية من نوع 10GbE RJ45 :
| الميزات |
وحدة SFP بسرعة 10 جيجابت إيثرنت RJ45 |
وحدة SFP للألياف الضوئية بسرعة 10 جيجابت إيثرنت |
| وسيط نقل |
كابل نحاسي مزدوج ملتوي (Cat6a/7) |
الألياف البصرية كابل (ألياف متعددة الأنماط/ألياف أحادية النمط) |
| Standard |
10GBASE-T |
10 جيجا بايت- R (SR / LR / ER) |
| بعد انتقال |
يصل إلى 30 - 100 متر |
من 300 متر (MMF) إلى 10 كيلومترات فأكثر (SMF) |
| كمون |
أعلى (بسبب معالجة الإشارات الرقمية) |
أقل |
| استهلاك الطاقة |
أعلى (عادةً 2-3 واط) |
أقل (عادةً <1.5 واط) |
| التكلفة (التمديدات والتركيب) |
(إعادة استخدام كابلات النحاس) |
أعلى (يلزم وجود ألياف ضوئية + بصريات) |
| مقاومة EMI |
أكثر عرضة للإصابة |
مقاومة عالية |
لماذا يُعدّ زمن الاستجابة مهمًا في اتصالات 10 جيجابت إيثرنت
يشير زمن الاستجابة إلى الوقت الذي تستغرقه البيانات للانتقال من نقطة إلى أخرى، وهو يكتسب أهمية متزايدة في الشبكات عالية السرعة. حتى التأخيرات الصغيرة في الطبقة الفيزيائية يمكن أن تتراكم، مما يؤثر على أداء التطبيق بشكل عام.
في وحدات SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت، يتأثر زمن الاستجابة بعوامل مثل ترميز الإشارة، وتصحيح الأخطاء، ومعالجة الإشارات الرقمية. وبالمقارنة مع وحدات SFP المصنوعة من الألياف الضوئية، فإن حلول SFP النحاسية عادةً ما تُضيف تأخيرًا إضافيًا نظرًا لتعقيد معالجة الإشارات الكهربائية عبر الأزواج الملتوية.
بالنسبة للتطبيقات الحساسة للتأخير، مثل التداول المالي، والتحليلات الآنية، والحوسبة عالية الأداء ، يُعد فهم هذه التأخيرات وإدارتها أمرًا بالغ الأهمية. ويمكن أن يُحسّن اختيار نوع الوحدة النمطية المناسب وتحسين تصميم الشبكة نتائج الأداء بشكل ملحوظ.

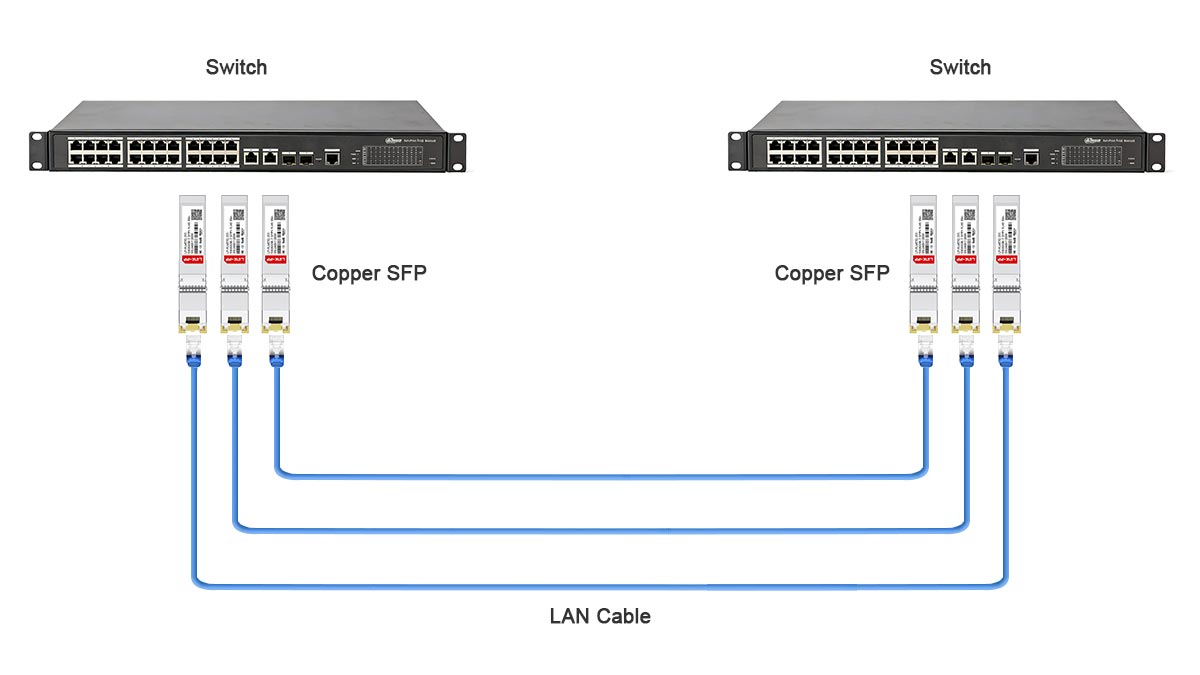

مبادئ نقل الإشارة عبر منفذ RJ45 SFP بسرعة 10 جيجابت إيثرنت
تخضع عملية نقل الإشارة داخل وحدات SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت لمبادئ تصميم كهربائي عالية السرعة تضمن نقل بيانات موثوقًا بسرعة 10 جيجابت في الثانية عبر كابلات نحاسية. تتضمن هذه العملية ترميزًا مُدارًا بدقة، ومعالجة متقدمة للإشارة، وحماية قوية ضد التداخل والتوهين . يُعد فهم هذه المبادئ أساسيًا لتحقيق أداء مستقر والحفاظ على معدلات خطأ منخفضة في بيئات الشبكات الواقعية.
آليات الإشارة الكهربائية الأساسية والترميز
تستخدم وحدات SFP من نوع RJ45 بسرعة 10 جيجابت في الثانية معيار 10GBASE-T، الذي يعتمد على تقنيات تعديل معقدة لتحسين معدل نقل البيانات عبر كابلات الأزواج الملتوية. ينقل النظام البيانات عبر جميع أزواج الأسلاك النحاسية الأربعة في وقت واحد، باستخدام تعديل سعة النبضة بـ 16 مستوى منفصل (PAM-16). يتيح هذا التشفير معدل نقل بيانات يصل إلى 10 جيجابت في الثانية ضمن القيود الكهربائية للنحاس، مع الحفاظ على التوافق مع تقنيات إيثرنت ذات السرعات المنخفضة.
للتعامل مع هذه الترددات العالية، تتضمن أجهزة الإرسال والاستقبال معالجة متقدمة للإشارات الرقمية (DSP) تعوض عيوب القناة في الوقت الفعلي. كما تعمل خوارزميات تصحيح الأخطاء الأمامية (FEC) والتشويش على تعزيز الموثوقية من خلال تقليل احتمالية الخطأ والتداخل الكهرومغناطيسي. والنتيجة هي توازن مثالي بين السرعة وتعقيد الإشارة ومسافات نشر كابلات النحاس العملية.
إدارة سلامة البيانات والتداخل
يتطلب الحفاظ على سلامة البيانات بسرعة 10 جيجابت في الثانية تحكمًا دقيقًا في التداخل الكهرومغناطيسي والتشويش المتبادل بين أزواج الكابلات. تستخدم وحدات 10GbE RJ45 SFP تقنيات معادلة تكيفية وإلغاء الصدى ضمن الطبقة الفيزيائية للتخفيف من هذه التشوهات. تعمل هذه الدوائر على ضبط خصائص الإرسال ديناميكيًا بناءً على تغذية الإشارة الراجعة، مما يضمن أداءً مستقرًا بغض النظر عن جودة الكابل أو البيئة.
لا يقتصر التحكم في التداخل على التصميم الكهربائي للوحدة نفسها، بل يشمل أيضاً التأريض والحماية المناسبين لموصلات RJ45، بالإضافة إلى استخدام كابلات زوجية مجدولة عالية الجودة (Cat6a أو Cat7). كما تلعب دوائر الترشيح الداخلية ومحركات الخطوط في الوحدة دوراً محورياً في كبح مصادر الضوضاء الخارجية، والحفاظ على وضوح حواف الإشارة، وتعزيز رؤية مخطط العين لضمان استعادة البيانات بدقة.
طول الكابل وعوامل تدهور الإشارة
يُعدّ تدهور الإشارة تحديًا أساسيًا عند نقل البيانات عبر كابلات النحاس، ويزداد هذا التدهور وضوحًا مع زيادة طول الكابل. بالنسبة لوحدات 10GbE RJ45 SFP، يتراوح الحد الأقصى لطول الكابل عادةً بين 30 و100 متر، وذلك تبعًا لجودة كابل النحاس وأنظمة التشفير المستخدمة. أثناء انتقال الإشارة عبر الكابل، تتسبب المقاومة والسعة في إضعاف الإشارة الكهربائية وتشويهها، مما قد يؤدي إلى أخطاء في نقل البيانات.
تؤثر عدة عوامل على مدى تدهور الإشارة، بما في ذلك جودة الكابل، وقطره، والبيئة التي يُركّب فيها. فعلى سبيل المثال، يمكن للكابلات ذات العزل الأفضل والمقاومة الأقل، مثل كابلات Cat6a أو Cat7، الحفاظ على سلامة الإشارة لمسافات أطول. إضافةً إلى ذلك، يمكن استخدام مُكرِّرات الإشارة وتقنيات معادلة الإشارة للتعويض عن فقدان الإشارة، على الرغم من أنها تزيد من تعقيد وتكلفة عملية النشر.
مقارنة أداء الإشارة بين النحاس والألياف الضوئية
تختلف وسائط النقل النحاسية والألياف الضوئية اختلافًا جوهريًا في كيفية إدارة نقل البيانات، وزمن الاستجابة، وفقدان الإشارة. تقوم وحدات SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت، والمبنية على النحاس، بتحويل الإشارات الكهربائية، بينما تستخدم وحدات SFP من الألياف الضوئية نبضات ضوئية عبر خيوط زجاجية. يواجه النقل الكهربائي قيودًا متأصلة على عرض النطاق الترددي بسبب المقاومة والتداخل الكهرومغناطيسي، ولكنه يظل أكثر فعالية من حيث التكلفة للوصلات القصيرة.
في المقابل، توفر وحدات SFP للألياف الضوئية فقدانًا شبه معدوم للبيانات على مسافات متوسطة، وتتميز بزمن استجابة منخفض للغاية. مع ذلك، يتطلب نشر الألياف الضوئية بنية تحتية متخصصة ومتطلبات صيانة دقيقة. ونتيجة لذلك، تُفضل وحدات SFP النحاسية RJ45 للوصلات القصيرة في غرف الخوادم ووصلات أعلى الرفوف، بينما لا تزال وحدات SFP للألياف الضوئية هي السائدة في شبكات العمود الفقري حيث تُعد المسافة وثبات الأداء من أهم العوامل.

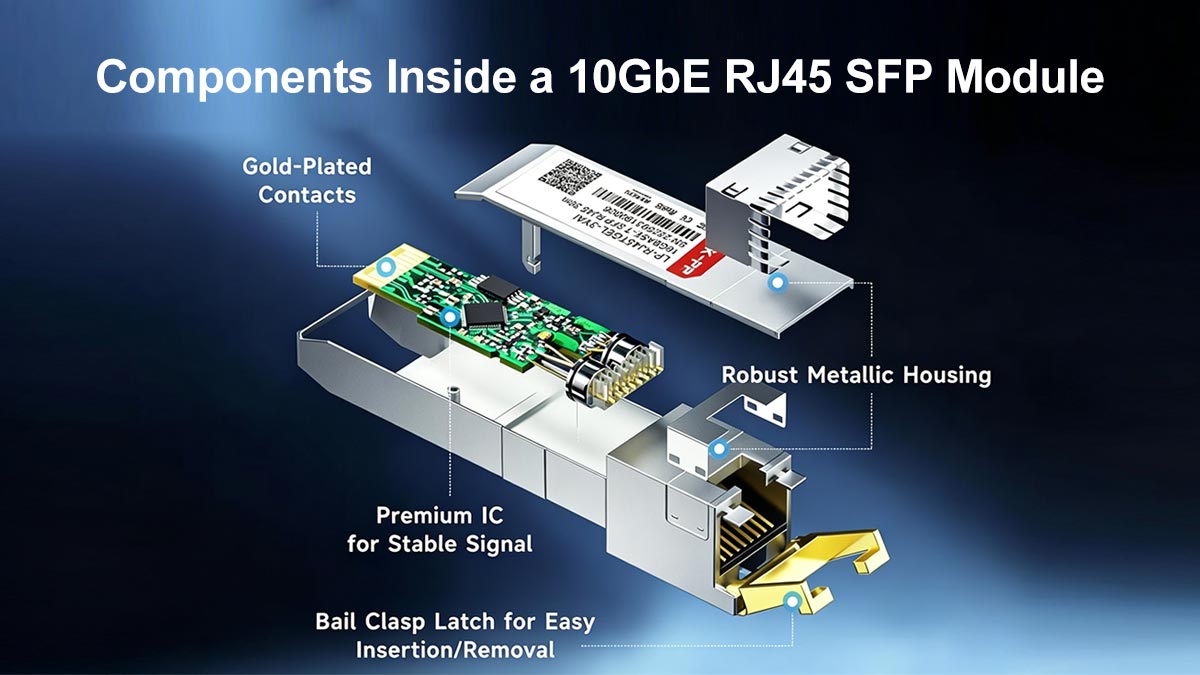

المكونات الداخلية لوحدة SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت
تتضمن وحدة SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت عدة مكونات مصممة بدقة عالية تعمل معًا لتحقيق اتصال مستقر بسرعة 10 جيجابت في الثانية عبر كابلات نحاسية. تتولى هذه المكونات إدارة تحويل الإشارات عالية التردد، ومعالجتها، وتنظيم درجة حرارتها ضمن هيكل صغير الحجم. يساعد فهم وظائفها المهندسين على تقييم جودة الوحدة، وتحسين الأداء، وضمان موثوقية طويلة الأمد في بيئات الشبكات الصعبة.
نظرة عامة على بنية الدوائر المتكاملة لأجهزة الإرسال والاستقبال
يُعدّ جهاز الإرسال والاستقبال المتكامل (IC) جوهر وحدة 10GbE RJ45 SFP ، حيث يؤدي وظائف أساسية على مستوى الطبقة الفيزيائية، مثل تحويل الإشارة التناظرية إلى رقمية، وتشفير الخط، ومعادلة الإشارة التكيفية. ويربط هذا الجهاز واجهة MAC الخاصة بشبكة الإيثرنت الكهربائية بواجهة موصل RJ45، مع تنفيذ تعديل PAM-16 والتعويض القائم على معالجة الإشارات الرقمية (DSP). وتتضمن أجهزة الإرسال والاستقبال المتكاملة المتقدمة محركات تصحيح الأخطاء الأمامية (FEC) ووظائف إيثرنت الموفرة للطاقة (EEE)، مما يقلل من معدلات أخطاء البت واستهلاك الطاقة غير الضروري خلال فترات الخمول.
دوائر تهيئة الإشارة والتركيز المسبق
نظراً لأن وصلات النحاس عالية السرعة تعاني من التوهين وتشوه الطور، تستخدم وحدات 10GbE RJ45 SFP دوائر معالجة الإشارة للحفاظ على سلامة شكل الموجة. تعمل تقنية ما قبل التركيز على تضخيم مكونات الترددات العالية قبل الإرسال، مما يعوض الفقد المتوقع في الكابل. أما في جانب الاستقبال، فتعمل دوائر معادلة الإشارة وإلغاء الصدى على استعادة الإشارات المتدهورة عن طريق ترشيح الانعكاسات وتحسين خصائص مخطط العين. تضمن هذه الدوائر مجتمعةً انتقال البيانات عبر وصلات النحاس بأقل قدر من الارتعاش وانحراف التوقيت.
التصميم الحراري والتحكم في استهلاك الطاقة
يؤدي التشغيل بترددات متعددة الجيجابت إلى توليد حرارة كبيرة داخل غلاف وحدة SFP المحدود. وللتحكم في هذه الحرارة، تستخدم وحدات RJ45 SFP مواد فعالة لتشتيت الحرارة، ومشتتات حرارية مصغرة، وأغلفة معدنية مُحسَّنة حراريًا. تقوم دائرة الإرسال والاستقبال المتكاملة بضبط الجهد وأنماط التشغيل ديناميكيًا وفقًا لحجم البيانات، مما يوازن بين الحرارة الناتجة وكفاءة الطاقة. إن الحفاظ على درجات حرارة الوصلات دون العتبات الحرجة لا يضمن استقرار الأداء فحسب، بل يطيل أيضًا عمر المكونات.
اعتبارات تصميم لوحة الدوائر المطبوعة لجودة الإشارة
يلعب تصميم لوحة الدوائر المطبوعة الداخلية دورًا حاسمًا في الحفاظ على سلامة الإشارة والتوافق الكهرومغناطيسي. يجب أن يحافظ توجيه الأزواج التفاضلية على مقاومة مضبوطة، وأطوال مسارات متطابقة، وأقل قدر من التشويش المتبادل. يقلل التموضع الدقيق لمستويات التأريض ومكثفات فصل الطاقة من اقتران الضوضاء بين الأقسام الرقمية والتناظرية. تسمح هذه التحسينات في التصميم، عند تنفيذها بدقة، لوحدة 10GbE RJ45 SFP بتحقيق أداء 10G كامل دون تدهور مفرط في الإشارة أو انبعاثات تداخل كهرومغناطيسي.
تحليل زمن استجابة منفذ SFP RJ45 بسرعة 10 جيجابت إيثرنت
يُعدّ زمن الاستجابة عاملاً حاسماً في سرعة استجابة الشبكة، إذ يعكس الوقت الذي تستغرقه إشارات البيانات للانتقال عبر الوسائط المادية وطبقات المعالجة. في وحدات 10GbE RJ45 SFP، ينشأ زمن الاستجابة من مزيج من تأخيرات الإرسال الكهربائي، وتعقيد التشفير، وعبء معالجة الإشارات الرقمية. يُمكّن الفهم الواضح لهذه المصادر مصممي الشبكات من تحسين الأداء والحفاظ على كفاءة نقل البيانات في أقل من ميكروثانية.
قياس زمن استجابة الطبقة الفيزيائية
يمكن فهم زمن استجابة الطبقة الفيزيائية في وحدة SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت على أنه الوقت اللازم لانتقال بت واحد عبر الوحدة والكابل. يتضمن القياس عادةً تحليلًا زمنيًا على مستوى البت باستخدام أجهزة اختبار مثل راسمات الإشارة وأجهزة اختبار معدل خطأ البت (BERT).
تشمل الاعتبارات الرئيسية للقياس ما يلي:
- تأخير الانتشار، الذي يتحدد بطول الكابل ونوع الوسط.
- تأخير التسلسل/فك التسلسل (سيرديس)، الناجم عن التشفير ومعالجة البتات داخل دائرة الإرسال والاستقبال المتكاملة.
- وقت معالجة DSP و FEC، بالإضافة إلى وقت معالجة خوارزميات تصحيح الأخطاء وإعادة بناء الإشارة.
من خلال الجمع بين هذه الأرقام، يمكن للمهندسين تقدير إجمالي زمن الوصول أحادي الاتجاه - والذي يتراوح عادةً بين 2 و 3 ميكروثانية لوصلات 10GBASE-T القائمة على النحاس على مسافات قصيرة.
العوامل المؤثرة على تأخير الإشارة في الوصلات النحاسية
تساهم عدة عوامل مترابطة في زيادة زمن الاستجابة في اتصالات 10GbE القائمة على النحاس:
- تعقيد ترميز الإشارة: يؤدي تعديل PAM-16 وإلغاء الصدى إلى زيادة في الحمل على المعالجة غير الموجودة في الروابط القائمة على الألياف.
- مقاومة الكابل وطوله: كلما زاد طول الكابل، زاد تأخير الانتشار؛ ويمكن أن تؤدي حالات عدم تطابق المقاومة إلى تشويه توقيت الإشارة بشكل أكبر.
- درجة الحرارة والضوضاء الكهربائية: تؤثر الاختلافات على سرعة انتشار الإشارة ودقة الاستعادة.
- بنية الطبقة الفيزيائية: يؤثر مدى تطور تصميم معالج الإشارات الرقمية وجودة مشغلات الخطوط بشكل مباشر على معالجة زمن الاستجابة في الوقت الحقيقي.
على الرغم من أن النحاس يسبب زمن استجابة أعلى قليلاً من الوصلات الضوئية، إلا أن تأخيره يظل قابلاً للتنبؤ والتحكم من خلال تصميم الأجهزة وممارسات التثبيت المناسبة.
استراتيجيات لتحسين زمن الاستجابة
يمكن تحقيق تقليل زمن الاستجابة في عمليات نشر 10GbE RJ45 SFP من خلال مزيج من استراتيجيات الأجهزة والتكوين:
- استخدم كابلات عالية الجودة: تعمل كابلات Cat6a أو Cat7 على تقليل فقدان الإشارة والتشويش المتبادل، مما يقلل من تأخير الانتشار.
- تحسين وضع جهاز الإرسال والاستقبال: إن تقليل عدد الأجهزة الوسيطة والحفاظ على تقصير مسارات النحاس يقلل من التأخير.
- اختر وحدات ذات زمن استجابة منخفض: تم تصميم بعض وحدات SFP خصيصًا بمعالجة الإشارات الرقمية (DSP) أسرع وتشفير مبسط لتقليل زمن استجابة الطبقة المادية.
- لائق الإدارة الحراريةإن الحفاظ على الوحدات ضمن درجات حرارة التشغيل المثلى يمنع حدوث تأخير إضافي ناتج عن التباطؤ الحراري لدوائر جهاز الإرسال والاستقبال.
من خلال معالجة هذه المجالات، يمكن لمهندسي الشبكات تقليل زمن الوصول بشكل كبير، مما يحسن من استجابة وأداء شبكات إيثرنت النحاسية عالية السرعة.
التوافق والمعايير الخاصة بـ 10GbE RJ45 SFP
يُعد ضمان التوافق والالتزام بالمعايير أمرًا بالغ الأهمية لتشغيل وحدات 10GbE RJ45 SFP بكفاءة عالية عبر مختلف أجهزة الشبكة وبيئاتها. تُحدد هذه المعايير المتطلبات الكهربائية والميكانيكية ومتطلبات الإشارة، بينما تضمن اعتبارات التوافق إمكانية تشغيل الوحدات من مختلف الموردين معًا بسلاسة.
نظرة عامة على معيار IEEE 802.3an والمعايير ذات الصلة
يُحدد معيار IEEE 802.3an، المعروف أيضًا باسم 10GBASE-T، مواصفات شبكة إيثرنت بسرعة 10 جيجابت عبر كابلات نحاسية مزدوجة مجدولة. ويشمل هذا المعيار الإشارات الكهربائية، وطرق التشفير، وحدود مسافة الربط، وأقصى مستويات التشويش والتداخل المسموح بها. ويضمن التوافق مع معيار IEEE 802.3an إمكانية ربط وحدات 10GbE RJ45 SFP بشكل موثوق مع الأجهزة المعتمدة الأخرى، والحفاظ على أداء ثابت عبر الشبكات.
بالإضافة إلى معيار 802.3an، تؤثر العديد من المعايير ذات الصلة على تصميم الوحدات، على سبيل المثال:
- IEEE 802.3az (Energy-Efficient Ethernet): يقلل من استهلاك الطاقة خلال فترات انخفاض حركة المرور باستخدام أوضاع الخمول منخفضة الطاقة.
- SFP + MSA و SFF-8431: يحدد SFP+ MSA اتفاقية المصادر المتعددة لعامل الشكل المادي والواجهة الكهربائية لوحدات SFP+، بينما يحدد SFF-8431 متطلباتها الميكانيكية والكهربائية بالتفصيل.
- معايير الكابلات: مثل TIA/EIA-568-C.2 (لكابلات Cat6a) و ISO/IEC 11801 الفئة F (لكابلات Cat7).
توفر هذه المعايير مجتمعة إطار عمل يرشد المصنعين في إنتاج وحدات تلبي المتطلبات الكهربائية والمادية لشبكة إيثرنت عالية السرعة.
قابلية التشغيل البيني بين وحدات البائعين المختلفة
يُعدّ التوافق التشغيلي عاملاً بالغ الأهمية في عمليات نشر الشبكات التي تستخدم وحدات 10GbE RJ45 SFP من موردين متعددين. قد تختلف هذه الوحدات في برامجها الثابتة، أو شرائحها الفيزيائية، أو خصائصها الكهربائية، مما قد يؤدي أحيانًا إلى مشاكل في التوافق. تشمل الجوانب الرئيسية ما يلي:
- ضمان توافق الوحدة مع مواصفات IEEE 802.3an.
- التحقق من أن الوحدات النمطية الخاصة بالبائع تدعم التبديل السريع القياسي و التفاوض التلقائي الميزات.
- اختبار الاتصال في بيئة الشبكة الفعلية للتأكد من التشغيل السليم.
من خلال معالجة هذه النقاط، يستطيع مهندسو الشبكات تقليل مخاطر عدم توافق الوحدات والحفاظ على شبكة مستقرة وعالية الأداء.
تحديات توافق البرامج الثابتة وطبقة PHY
قد تؤثر الاختلافات في البرامج الثابتة والطبقة الفيزيائية (PHY) بين الوحدات على الأداء والتوافق. وقد تؤدي الاختلافات في معالجة الأخطاء، أو خوارزميات معالجة الإشارات الرقمية (DSP)، أو التوقيت إلى انخفاض معدل نقل البيانات، أو زيادة زمن الاستجابة، أو مشاكل متقطعة في الاتصال. لذا، من الضروري الانتباه جيدًا إلى إصدارات البرامج الثابتة، ومراجعات الطبقة الفيزيائية، وقوائم التوافق بين الوحدات من قِبل الشركة المصنعة لضمان عملها بشكل صحيح عبر مختلف الأجهزة. وغالبًا ما يُمكن حل هذه المشكلات بتحديث البرامج الثابتة والالتزام بالتكوينات الموصى بها من قِبل الشركة المصنعة.
متطلبات الاعتماد والاختبار
يُعدّ الحصول على الشهادات وإجراء الاختبارات أمراً ضرورياً للتحقق من أن وحدات 10GbE RJ45 SFP تفي بمعايير الصناعة وتعمل بكفاءة في ظروف الاستخدام الفعلي. تشمل إجراءات الاختبار الشائعة ما يلي:
- إجراء اختبارات كهربائية للتحقق من سلامة الإشارة، وأنماط العين، ومستويات التداخل.
- اختبار التوافق التشغيلي مع المحولات، الموجهاتوخوادم من موردين مختلفين.
- إجراء اختبارات بيئية لضمان استقرار الوحدة في ظل درجات حرارة ورطوبة وظروف تداخل كهرومغناطيسي متفاوتة.
إن الحصول على شهادة من هيئات معترف بها أو مختبرات مستقلة يضمن أن الوحدة تتوافق مع المعايير وستعمل بشكل متسق في الشبكات المهنية.

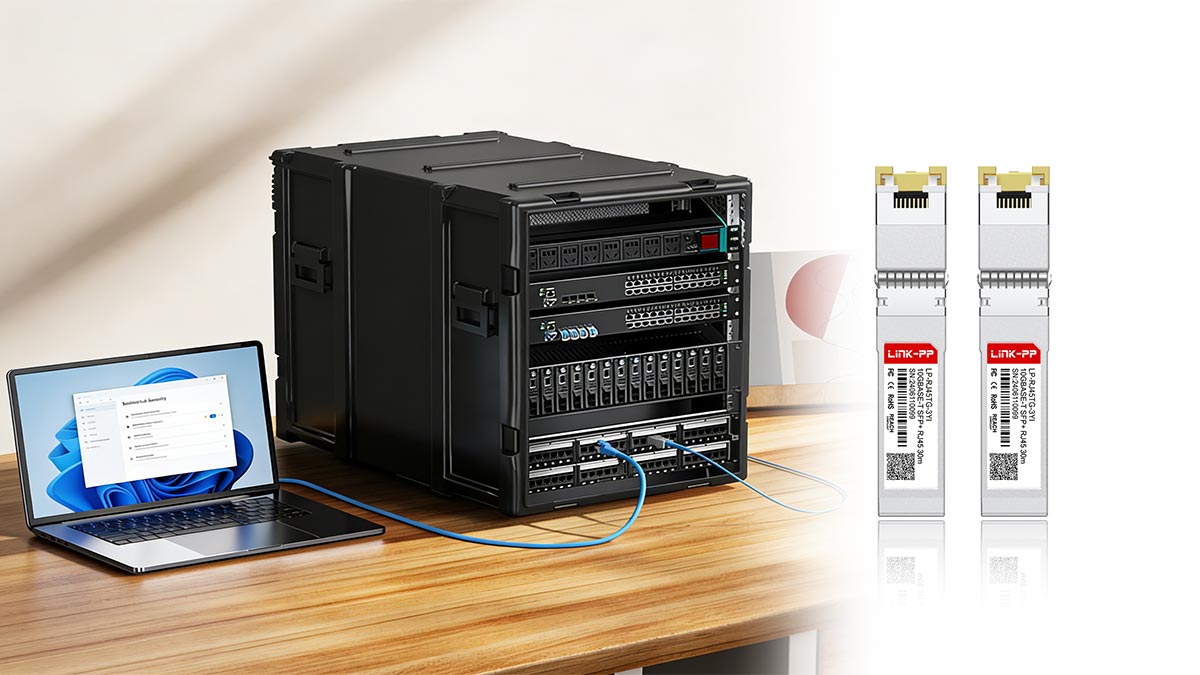

اختبار أداء وقياس أداء منفذ SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت
يُعد اختبار الأداء وقياس الأداء ضروريين للتحقق من موثوقية وحدات 10GbE RJ45 SFP وسلامة الإشارة وخصائص زمن الاستجابة. ويضمن التقييم السليم أن هذه الوحدات تلبي متطلبات الشبكة ويمكنها العمل باستمرار في ظل ظروف مختلفة.
أدوات شائعة لقياس الإشارة وزمن الاستجابة
يعتمد المهندسون على معدات اختبار متخصصة لتقييم أداء منافذ SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت، بما في ذلك راسمات الإشارة عالية النطاق لتحليل مخطط العين، وأجهزة اختبار معدل خطأ البت (BERTs) للتحقق من صحة معدل خطأ البت ، ومحاكيات ضعف الشبكة لتحديد خصائص زمن الاستجابة. وتقوم محللات البروتوكولات مثل Wireshark أو أجهزة اختبار الإيثرنت المتخصصة (مثل حلول EXFO أو Viavi) برصد توقيت الحزم والارتعاش، بينما تقيس محللات الشبكة المتجهة فقدان الإشارة العائدة عبر الكابل والتشويش المتبادل. وتوفر هذه الأدوات مجتمعةً مقاييس كمية لجودة الإشارة، واستقرار الوصلة، وأداء الشبكة من البداية إلى النهاية.
التأثيرات البيئية على دقة الاختبار
تؤثر درجة الحرارة والرطوبة والتداخل الكهرومغناطيسي بشكل كبير على نتائج اختبارات وحدات 10GbE RJ45 SFP، حيث أن وصلات النحاس حساسة للغاية للتمدد الحراري والتشويش الكهربائي. تزيد درجات الحرارة المرتفعة من توهين الكابلات وتأخير معالجة الطبقة الفيزيائية، بينما يمكن أن تؤدي الرطوبة العالية إلى تدهور أداء الموصلات من خلال الأكسدة. يتطلب إجراء قياسات دقيقة استخدام غرف بيئية لمحاكاة ظروف مراكز البيانات (من 0 إلى 70 درجة مئوية)، مما يضمن أن تعكس القياسات الواقع التشغيلي بدلاً من بيئات المختبر المثالية.
إرشادات إعداد وتكوين الاختبار
يتضمن إعداد اختبار مناسب لتقييم أداء منافذ SFP RJ45 بسرعة 10 جيجابت إيثرنت كابلات Cat6a/Cat7 متطابقة بأطوال مختلفة، ومحولات من الدرجة المرجعية مزودة بمنافذ SFP+ سليمة، ومعدات اختبار معايرة موصولة عبر وصلة ارتدادية أو وصلة خلفية. يجب تفعيل التفاوض التلقائي للتحقق من توافق معدلات نقل البيانات المتعددة ( 100 ميجابت/ثانية SFP / 1 جيجابت/ثانية SFP / 10 جيجابت/ثانية SFP+ )، مع استخدام مولدات حركة مرور تُحمّل أحمالًا ثنائية الاتجاه بسرعة 10 جيجابت/ثانية. وثّق الأداء الأساسي عبر عينات متعددة من الوحدات، وسجّل معدل خطأ البت (BER) (<10⁻¹²)، وزمن الاستجابة (<5 ميكروثانية ذهابًا وإيابًا)، واستهلاك الطاقة لتحديد معايير الجودة والكشف عن اختلافات التصنيع.
اعتبارات تصميم وحدة SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت لمكامل الأنظمة
يتطلب دمج وحدات 10GbE RJ45 SFP في الشبكات عالية الأداء أكثر من مجرد توصيل أجهزة الإرسال والاستقبال؛ إذ يُعدّ الاهتمام الدقيق بالكابلات وسلامة الإشارة وبيئة النظام أمرًا بالغ الأهمية. يجب على مُكاملِي الأنظمة تحسين كل جانب - بدءًا من الاتصال المادي وصولًا إلى إدارة الطاقة والحرارة - لضمان تشغيل موثوق بسرعة 10 جيجابت في الثانية مع تقليل زمن الاستجابة والتداخل إلى أدنى حد.
اختيار الكابلات والموصلات لتحقيق الأداء الأمثل
لتحقيق الأداء الأمثل، ينبغي على مُكاملِي الأنظمة استخدام كابلات Cat6a أو Cat7 معتمدة تدعم نقل البيانات بسرعة 10 جيجابت في الثانية مع أدنى حد من التشويش والتوهين. وتُعد جودة الموصلات بنفس القدر من الأهمية؛ إذ يُمكن أن تُؤدي الموصلات الرديئة إلى انعكاسات وعدم تطابق في المعاوقة، مما يُقلل من سلامة الإشارة. ويجب تجنب الانحناءات الحادة والالتواءات المفرطة والقرب من خطوط الجهد العالي عند توجيه الكابلات، كما ينبغي اختيار لوحات التوصيل ذات فقد الإدخال المنخفض للحفاظ على جودة إشارة ثابتة عبر جميع الوصلات.
تقليل فقدان الإشارة من خلال التأريض والحماية المناسبين
يمكن أن يؤدي فقدان الإشارة والتداخل الكهرومغناطيسي إلى تدهور كبير في أداء وحدات SFP من نوع RJ45 بسرعة 10 جيجابت إيثرنت، خاصةً في التركيبات ذات الكثافة العالية. يضمن التأريض السليم للوحدات والمحولات ولوحات التوصيل جهدًا مرجعيًا ثابتًا، مما يمنع التيارات غير المرغوب فيها التي قد تُسبب تشويشًا. تساعد كابلات الأزواج الملتوية المحمية (STP) والرفوف المحمية على عزل الشبكة عن مصادر التداخل الكهرومغناطيسي الخارجية، كما أن الاهتمام الدقيق باستمرارية التأريض يقلل من التداخل بين أزواج النحاس المتجاورة، مما يحافظ على دقة الإشارة عالية السرعة.
إدارة الطاقة والتبريد في الأنظمة عالية الكثافة
يمكن أن يؤدي نشر وحدات 10GbE RJ45 SFP بكثافة عالية إلى توليد حرارة كبيرة، مما يؤثر على زمن الاستجابة وعمر الوحدة. لذا، ينبغي على مُكاملِي الأنظمة ضمان تدفق هواء كافٍ حول الوحدات والمحولات، باستخدام التبريد الموجه أو المراوح المثبتة على الرفوف. يساعد اختيار الوحدات ذات استهلاك الطاقة المنخفض على تقليل الحمل الحراري، كما تتيح مراقبة درجات حرارة التشغيل في الوقت الفعلي إدارة استباقية. تمتد الاعتبارات الحرارية أيضًا إلى تصميم لوحة الدوائر المطبوعة داخل الوحدة، حيث يمكن أن تتسبب النقاط الساخنة في تدهور الإشارة وزيادة معدلات خطأ البت إذا لم تتم إدارتها بشكل صحيح.

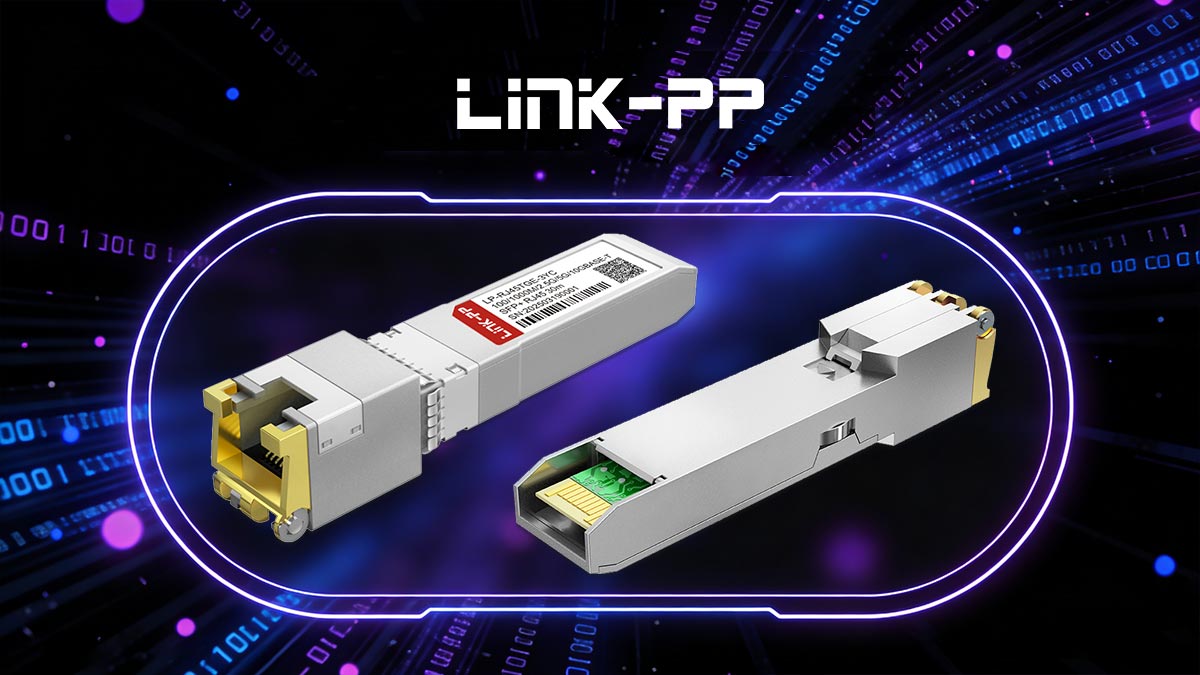

الخلاصة: تحسين سلامة الإشارة وزمن الاستجابة في شبكات 10GbE RJ45 SFP
يتطلب ضمان الأداء الأمثل في شبكات 10GbE RJ45 SFP الاهتمام بسلامة الإشارة، وزمن الاستجابة، والتوافق. من خلال اختيار وحدات عالية الجودة بعناية، واستخدام الكابلات والحماية المناسبة، وإدارة الطاقة والظروف الحرارية، يستطيع مصممو الشبكات تحقيق اتصال موثوق بسرعة 10 جيجابت في الثانية بأقل قدر من الأخطاء والتأخير.
