10GBASE-SR: وضع أحادي أم متعدد الأوضاع؟ دليل شامل

إذا كنت تحاول أن تقرر ما إذا 10GBASE-SR أحادي الوضع أو متعدد الأوضاعالجواب واضح ومباشر: تم تصميم 10GBASE-SR حصريًا للألياف متعددة الأنماط (MMF).. يستخدم ليزر VCSEL بطول موجي 850 نانومتر ويتم نشره عادةً مع ألياف متعددة الأوضاع OM3 أو OM4 أو OM5 للاتصالات قصيرة المدى داخل مراكز البيانات ومباني المؤسسات.

على الرغم من ذلك، لا يزال السؤال "أحادي النمط أم متعدد الأنماط؟" من أكثر المواضيع بحثًا في مجال شبكات الألياف الضوئية. وينشأ هذا الالتباس عادةً من تحديات النشر في الواقع العملي، حيث يتعامل المهندسون غالبًا مع بيئات ألياف مختلطة، أو كابلات قديمة، أو اختيار غير صحيح للألياف الضوئية بين وحدات SR (قصيرة المدى) وLR (طويلة المدى).

عمليًا، تم تحسين تقنية 10GBASE-SR للمسافات التي تصل إلى 300 متر تقريبًا على ألياف OM3، وأكثر من 400 متر على ألياف OM4، مما يجعلها مثالية للوصلات عالية الكثافة وقصيرة المدى، مثل وصلات الخوادم بالمحولات، وهياكل أعلى الرفوف، وشبكات مراكز البيانات الداخلية. في المقابل، تُستخدم حلول الألياف أحادية النمط، مثل 10GBASE-LR، للوصلات طويلة المدى التي تصل إلى 10 كيلومترات.

الوجبات الجاهزة الرئيسية

• 10GBASE-SR = ألياف متعددة الأنماط (MMF)، 850 نانومتر، مدى قصير
• 10GBASE-LR = ألياف أحادية النمط (SMF)، 1310 نانومتر، مدى طويل

يشرح هذا الدليل كل ما تحتاج لمعرفته حول نوع الألياف 10GBASE-SR، والتوافق، والاستخدام في العالم الحقيقي، والأخطاء الشائعة، مما يساعدك على اختيار جهاز الإرسال والاستقبال الضوئي المناسب بثقة وتجنب حالات عدم التوافق المكلفة في تصميم شبكتك.

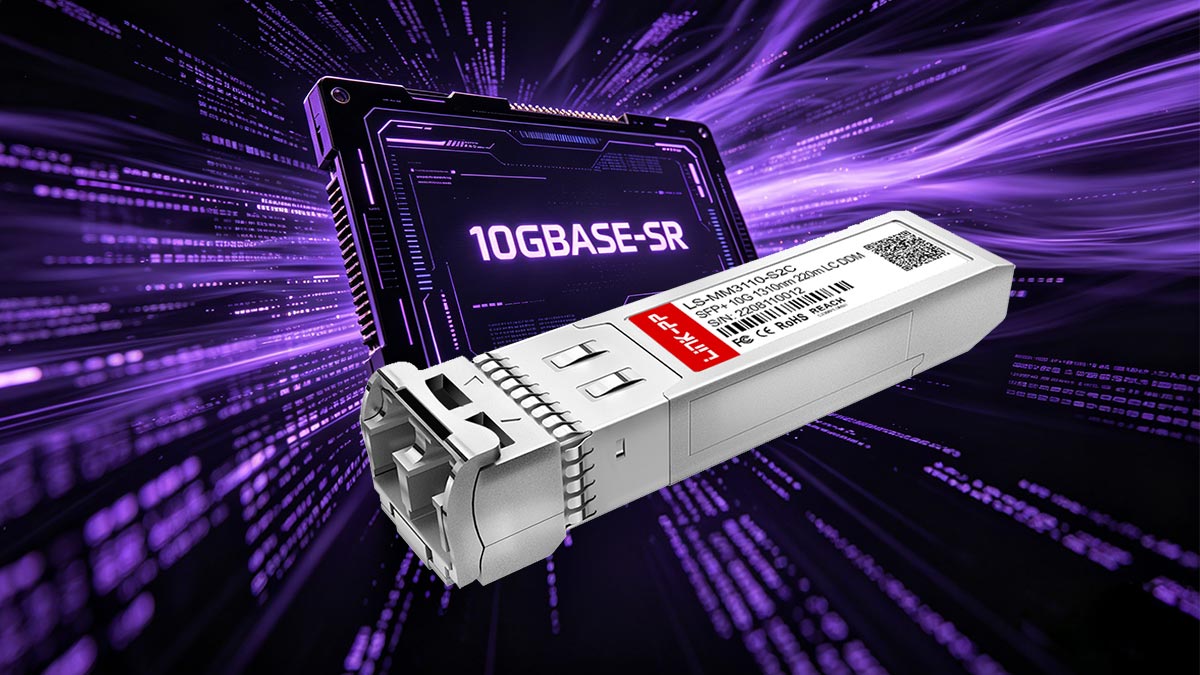

🔵 ما هو 10GBASE-SR؟

معيار 10GBASE-SR هو معيار لجهاز إرسال واستقبال ضوئي لشبكة إيثرنت بسرعة 10 جيجابت، مصمم لنقل البيانات لمسافات قصيرة عبر الألياف متعددة الأنماط (MMF). يشير مصطلح "SR" إلى "المدى القصير"، وهو ما يحدد غرضه بدقة: نقل البيانات بسرعة عالية عبر مسافات قصيرة نسبيًا، عادةً داخل مراكز البيانات أو شبكات المؤسسات أو البنية التحتية على مستوى المباني.

من الناحية التقنية، يعمل نظام 10GBASE-SR عند طول موجي 850 نانومتر، ويستخدم ليزر VCSEL (ليزر انبعاث السطح ذو التجويف الرأسي). صُمم هذا النظام خصيصًا لأنواع الألياف متعددة الأنماط مثل OM3 وOM4 وOM5، التي تدعم مسارات ضوئية متعددة داخل لب الألياف. ونتيجةً لذلك، يُتيح هذا النظام اتصالاً عالي الأداء وفعال من حيث التكلفة بسرعة 10 جيجابت في الثانية لمسافات تصل إلى 300 متر تقريبًا على ألياف OM3، وتصل إلى 400 متر أو أكثر على ألياف OM4 في الظروف المثالية.

إجابة مباشرة على السؤال الرئيسي

للإجابة بوضوح على أكثر نوايا البحث شيوعاً:

إن تقنية 10GBASE-SR ليست أحادية النمط. إنها حل يعتمد كلياً على الألياف متعددة الأنماط (MMF).

هذا التمييز جوهري. صُممت بصريات SR لتتناسب مع قطر اللب الأكبر وخصائص انتشار الضوء في الألياف متعددة الأنماط. في المقابل، تستخدم حلول الألياف أحادية النمط (مثل 10GBASE-LR) شعاع ليزر أضيق مُحسَّن للإرسال لمسافات طويلة عبر الألياف أحادية النمط.

لماذا يُعدّ تصميم "المدى القصير" مهماً؟

يعكس تصنيف "المدى القصير" سيناريوهات النشر الواقعية. يُستخدم معيار 10GBASE-SR على نطاق واسع في البيئات التي تتطلب نطاقًا تردديًا عاليًا عبر مسافات قصيرة، بما في ذلك:

• الاتصالات بين الخادم والمحول في مراكز البيانات
• بنية أعلى الرف (ToR) وبنية العمود الفقري الورقي
• روابط العمود الفقري داخل المبنى
• بيئات تحويل المؤسسات عالية الكثافة

نظرًا لأن الألياف متعددة الأوضاع تعتبر بشكل عام أكثر فعالية من حيث التكلفة لعمليات النشر قصيرة المدى، فإن 10GBASE-SR لا تزال واحدة من أكثر الحلول المعتمدة على نطاق واسع لشبكة إيثرنت 10G داخل البنى التحتية الحديثة لمراكز البيانات.

الخلاصة الرئيسية: معيار 10GBASE-SR هو معيار بصري قصير المدى ومتعدد الأنماط فقط، مصمم لشبكات عالية السرعة عبر مسافات محدودة. يجب عدم الخلط بينه وبين حلول النمط الواحد، حيث تختلف التقنيتان في نوع الألياف والطول الموجي وحالة الاستخدام المقصودة.

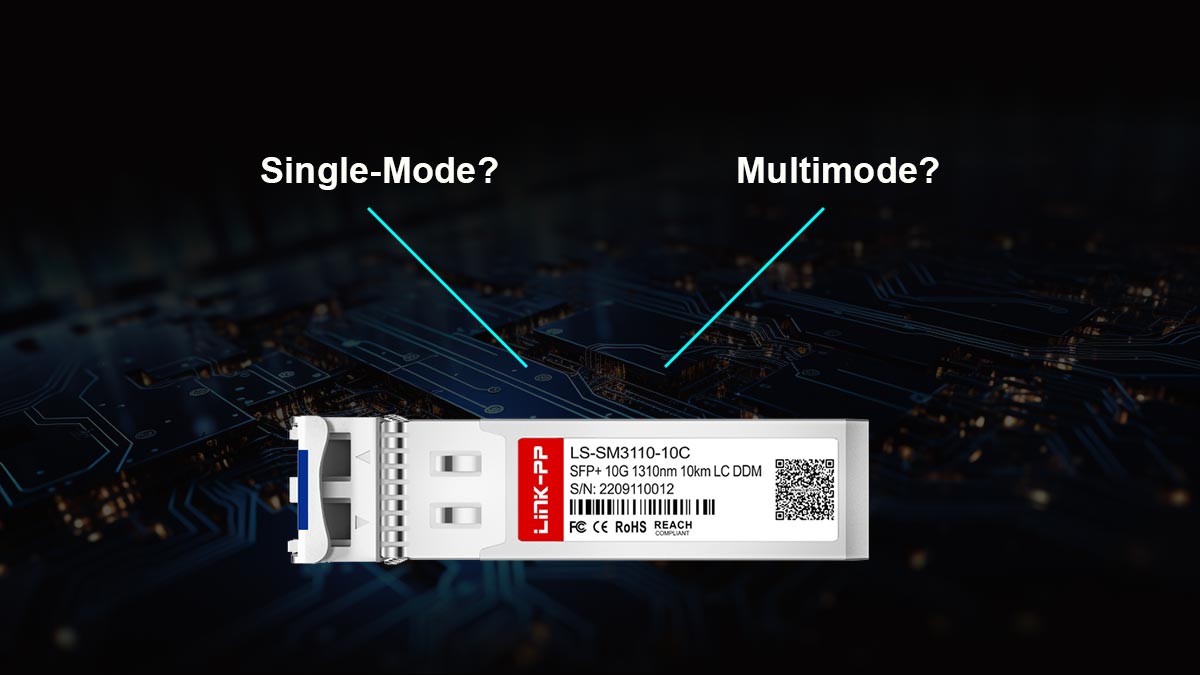

🔵 هل 10GBASE-SR أحادي الوضع أم متعدد الأوضاع؟

10GBASE-SR هو معيار للألياف متعددة الأنماط (MMF)، وليس حلاً أحادي النمط.

هذه هي النقطة الأهم التي يجب فهمها: تم تصميم 10GBASE-SR بشكل صريح لبيئات الألياف متعددة الأنماط وليس المقصود منه الإرسال عبر الألياف أحادية النمط (SMF).

لماذا يستخدم 10GBASE-SR الألياف متعددة الأنماط

يرجع سبب ارتباط تقنية 10GBASE-SR بالألياف متعددة الأنماط إلى تصميمها البصري وحالة استخدامها المقصودة:

• الطول الموجي: 850 نانومتر
  يستخدم نظام 10GBASE-SR ليزر VCSEL بطول موجي 850 نانومتر، وهو مُحسَّن لنقل البيانات لمسافات قصيرة. يُعد هذا الطول الموجي مناسبًا تمامًا للألياف متعددة الأنماط، لأنه ينتشر بكفاءة عبر لب الألياف الأكبر حجمًا مع الحفاظ على فعالية التكلفة وكفاءة الطاقة.
• توافق نواة الألياف
  تتميز الألياف متعددة الأنماط (مثل OM3 و OM4) بحجم لب أكبر مقارنةً بالألياف أحادية النمط. وهذا يسمح بانتقال أنماط ضوئية متعددة في وقت واحد، مما يجعلها مثالية للوصلات قصيرة المدى وعالية السرعة مثل تلك الموجودة في مراكز البيانات.
• فلسفة التصميم قصير المدى
  يشير "SR" في 10GBASE-SR إلى المدى القصير، مما يعني أنه مصمم خصيصًا للاتصالات داخل المباني ومراكز البيانات، وعادة ما يكون ذلك في نطاق 300-400 متر اعتمادًا على نوع الألياف.

لماذا لم يتم تصميمه للألياف أحادية النمط

تختلف الألياف أحادية النمط اختلافًا جوهريًا. فهي تتميز بنواة أصغر بكثير، ومصممة لنقل البيانات لمسافات طويلة مع فقدان منخفض باستخدام مصدر ليزر بطول موجي 1310 نانومتر أو 1550 نانومتر. ولهذا السبب:

• لا يمكن لليزر VCSEL ذو الطول الموجي 850 نانومتر المستخدم في بصريات SR أن ينتشر بكفاءة في الألياف أحادية النمط
• يصبح سلوك الإشارة غير مستقر أو غير فعال عند عدم توافقه مع الألياف أحادية النمط.
• البصريات غير مُحسَّنة للإرسال لمسافات طويلة وبمعدل توهين منخفض

بالنسبة لتطبيقات الوضع الأحادي، فإن المعيار الصحيح هو 10GBASE-LR، وهو مصمم خصيصًا للألياف أحادية الوضع ويدعم مسافات تصل إلى 10 كيلومترات.

الخلاصة الرئيسية: معيار 10GBASE-SR هو معيار بصري متعدد الأنماط فقط، بتردد 850 نانومتر، قصير المدى. صُمم هذا المعيار لتوفير اتصالات عالية السرعة وفعالة من حيث التكلفة عبر مسافات قصيرة، ولا ينبغي استخدامه كحل أحادي النمط في شبكات الألياف المهيكلة.

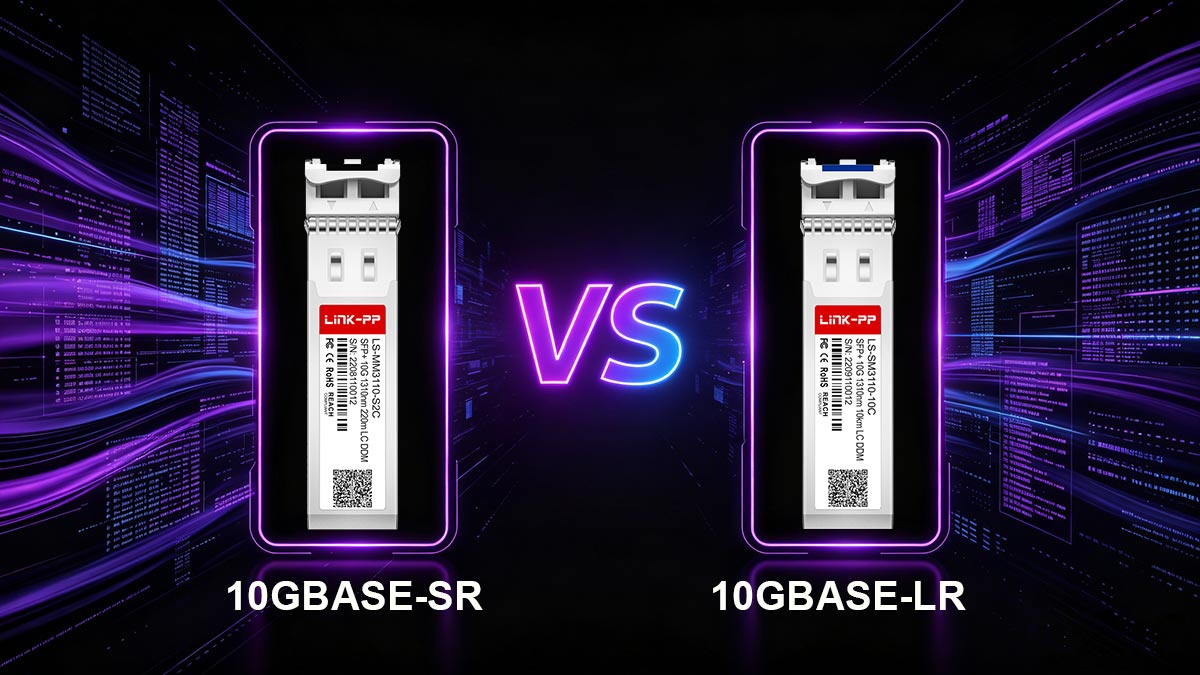

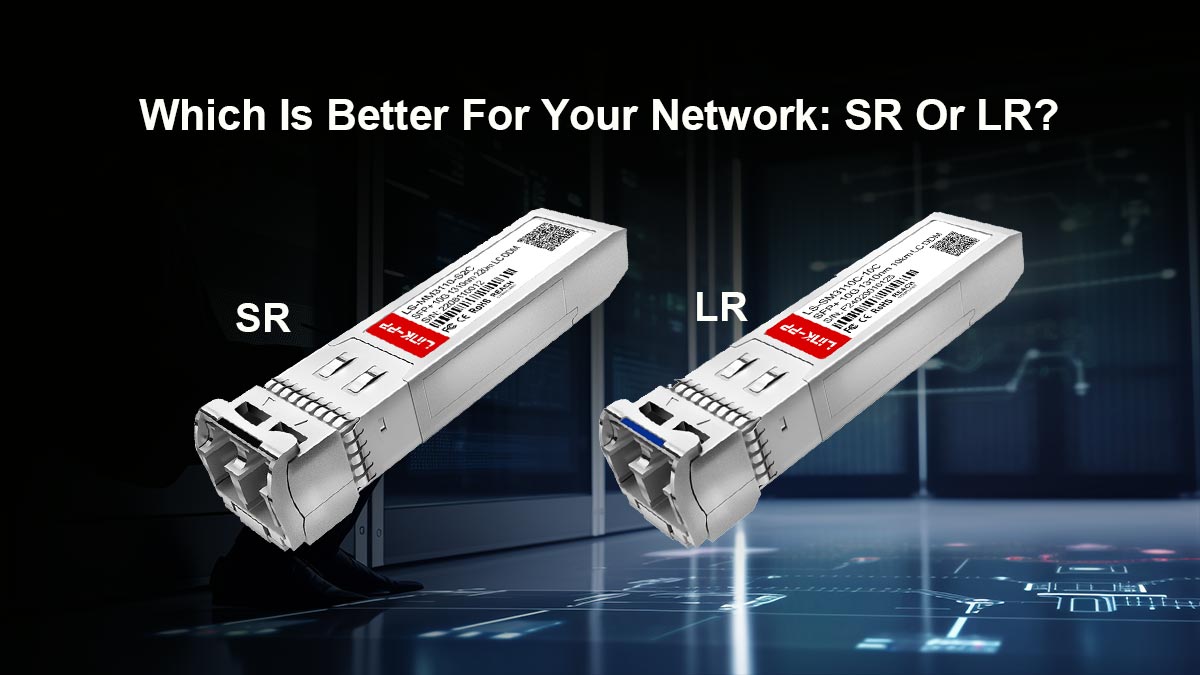

🔵 10GBASE-SR مقابل 10GBASE-LR: أيهما يجب عليك استخدامه؟

يعتمد اختيار تقنية 10GBASE-SR أو 10GBASE-LR بشكل أساسي على نوع الألياف الضوئية، ومسافة الإرسال، وبيئة النشر. ورغم أن كلتيهما تدعمان تقنية إيثرنت بسرعة 10 جيجابت، إلا أنهما مصممتان لسيناريوهات شبكية مختلفة تمامًا.

• تم تحسين تقنية 10GBASE-SR للاتصالات قصيرة المدى عبر الألياف متعددة الأوضاع (MMF) داخل مراكز البيانات أو المباني.
• تم تصميم 10GBASE-LR للإرسال لمسافات طويلة عبر الألياف أحادية الوضع (SMF)، وعادة ما يكون ذلك عبر الجامعات أو بين المباني.

يُعد فهم هذه الاختلافات أمراً بالغ الأهمية لتجنب مشاكل التوافق وضمان أداء الشبكة المستقر.

جدول مقارنة بين 10GBASE-SR و 10GBASE-LR

ميزة 10GBASE-SR (مدى قصير) 10GBASE-LR (مدى طويل) نوع الألياف ألياف متعددة الأنماط (MMF) ألياف أحادية النمط (SMF) الطول الموجي 850 نانومتر (VCSEL) 1310 نانومتر (ليزر) المدى النموذجي 300 متر (OM3)، 400 متر فأكثر (OM4) حتى 10 كيلومترات حجم النواة كبير (50/62.5 ميكرومتر) صغير (9 ميكرومتر) حالات الاستخدام مراكز البيانات، وصلات داخل المباني الحرم الجامعي، المترو، وصلات بين المباني التكلفة أقل أعلى تركيز النشر نقل لمسافات قصيرة، كثافة عالية نقل لمسافات طويلة، فقد منخفض

التي ينبغي لأحد أن تستخدمها؟

• اختار 10 جيجا - SR إذا كانت شبكتك تستخدم أليافًا متعددة الأنماط (OM3/OM4) وكانت الروابط داخل مركز بيانات أو مبنى واحد، فإن هذا الخيار هو الأكثر فعالية من حيث التكلفة للبيئات قصيرة المدى وعالية الكثافة.
• اختار 10GBASE-LR إذا كان اتصالك يتطلب أليافًا أحادية الوضع (SMF) أو يمتد لمسافات طويلة تصل إلى 10 كيلومترات، مثل العمود الفقري للحرم الجامعي أو الاتصال بين المباني.

الفكرة الرئيسية: لا يتعلق القرار بأيهما "أفضل"، بل بمطابقة الألياف الضوئية المناسبة مع بنية الألياف الضوئية لديك ومتطلبات المسافة. استخدام الألياف أحادية النمط (SR) أو الألياف متعددة الأنماط (MR) دون مراعاة التصميم المناسب قد يؤدي إلى فشل الاتصال أو عدم استقرار الأداء.

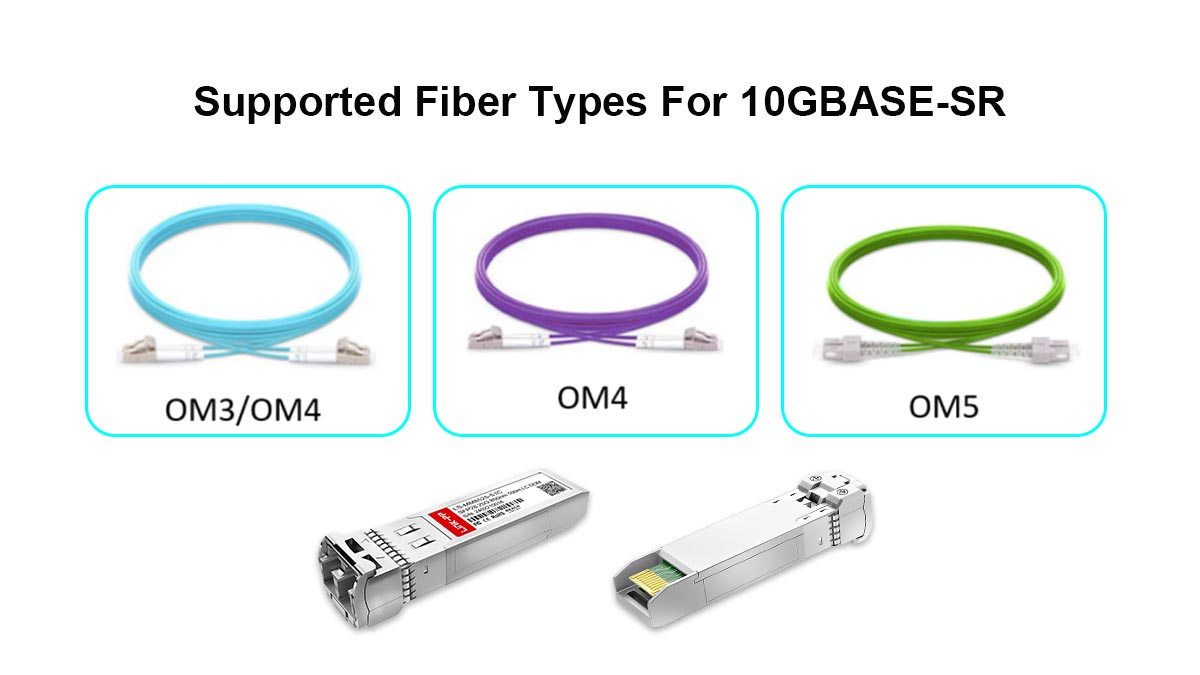

🔵 أنواع الألياف المدعومة لتقنية 10GBASE-SR

صُممت تقنية 10GBASE-SR خصيصًا للألياف متعددة الأنماط (MMF)، مع أداء مثالي على أنواع الألياف OM3 وOM4 وOM5. تختلف هذه الأنواع من الألياف بشكل رئيسي في سعة النطاق الترددي ومسافة الإرسال الممكنة، مما يؤثر بشكل مباشر على تصميم شبكات 10G في الواقع العملي.

بخلاف البصريات أحادية الوضع، التي تركز على الإرسال لمسافات طويلة، فإن تقنية 10GBASE-SR مُحسَّنة للبيئات عالية الكثافة وقصيرة المدى مثل مراكز البيانات وشبكات LAN المؤسسية.

ألياف OM3: ألياف متعددة الأوضاع للمبتدئين لتقنية 10GBASE-SR

يُعد OM3 النوع الأساسي للألياف المستخدمة في عمليات نشر 10GBASE-SR.

• المسافة النموذجية: تصل إلى حوالي 300 متر
• حجم النواة: 50/125 ميكرومتر
• التحسين: مصمم لنقل VCSEL بطول موجي 850 نانومتر
• حالة الاستخدام: روابط الخادم بالمبدل في مراكز البيانات القياسية

من الناحية العملية، يتم استخدام OM3 على نطاق واسع في البيئات القديمة والبيئات الحساسة للتكلفة حيث لا تكون هناك حاجة إلى مدى طويل للغاية.

ألياف OM4: المعيار المفضل لمراكز البيانات الحديثة

يُعد OM4 الألياف الأكثر شيوعًا الموصى بها لتقنية 10GBASE-SR اليوم.

• المسافة النموذجية: تصل إلى حوالي 400 متر (وأحيانًا أكثر قليلاً في الظروف المثالية)
• حجم النواة: 50/125 ميكرومتر (نطاق ترددي أعلى من OM3)
• ميزة الأداء: تشتت نمطي أقل، سلامة إشارة أفضل

يتم استخدام OM4 على نطاق واسع في بنى Leaf-Spine الحديثة ونسيج التبديل عالي الكثافة، حيث تعتبر قابلية التوسع المستقبلية واستقرار الإشارة أمرًا مهمًا.

ألياف OM5: قدرة متعددة الأنماط موسعة

OM5 هو أحدث معيار متعدد الأوضاع، مصمم لدعم تعدد الإرسال بتقسيم الطول الموجي (WDM).

• المسافة النموذجية (10GBASE-SR): مشابهة لـ OM4 (مدى ~400 متر لـ SR)
• الميزة الرئيسية: يدعم قنوات إرسال متعددة ذات أطوال موجية قصيرة
• حالة الاستخدام: مراكز بيانات مستقبلية جاهزة للترقيات ذات السرعة العالية (بصريات 25G/40G/100G SR)

على الرغم من أن OM5 لا يمدد مسافة 10GBASE-SR بشكل كبير مقارنة بـ OM4، إلا أنه يحسن قابلية التوسع على المدى الطويل وكفاءة الأطوال الموجية المتعددة.

توقعات المسافة العملية في الشبكات الحقيقية

في التطبيقات العملية، غالباً ما يتم تقليل المسافات القصوى النظرية بسبب:

• خسائر الموصلات وخسائر إدخال لوحة التوصيل
• تقادم الألياف أو تلوثها
• انتهاكات نصف قطر الانحناء في إدارة الكابلات
• بيئات الكابلات الكثيفة في الرفوف والمسارات

ونتيجة لذلك، يعتبر معظم المهندسين نطاقات التصميم هذه أكثر واقعية:

• OM3: نطاق تشغيل موثوق به يتراوح بين 200 و250 مترًا تقريبًا
• OM4: نطاق استقرار نموذجي يتراوح بين 300 و350 مترًا
• OM5: مشابه لـ OM4 لتقنية 10GBASE-SR، مع قابلية توسع أفضل لسرعات أعلى.

الوجبات الجاهزة الرئيسية: يُحقق بروتوكول 10GBASE-SR أفضل أداء له على ألياف OM4 متعددة الأنماط، التي توفر مزيجًا متوازنًا من المسافة والاستقرار والتوافق مع مراكز البيانات الحديثة. ولا تزال ألياف OM3 شائعة الاستخدام في عمليات النشر منخفضة التكلفة، بينما يُفضل استخدام ألياف OM5 بشكل أساسي لتصميم شبكات عالية السرعة جاهزة للمستقبل، بدلاً من توسيع نطاق تغطية 10 جيجابت.

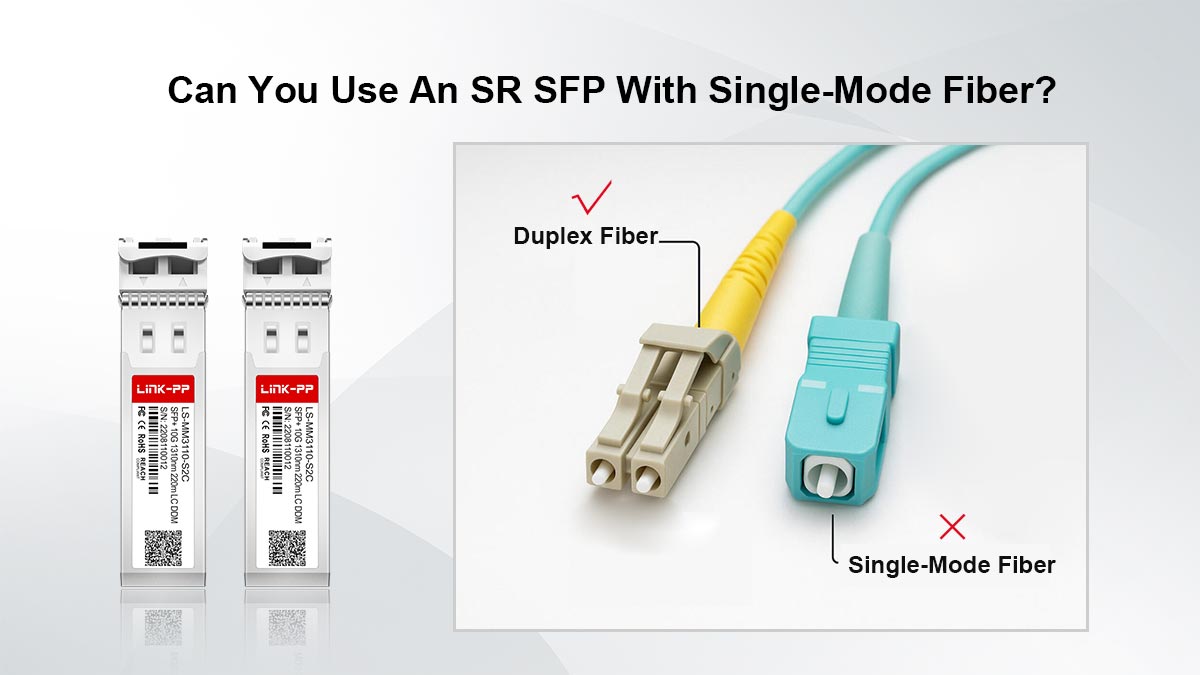

🔵 هل يمكنك استخدام وحدة SR SFP مع الألياف أحادية الوضع؟

لا، لم يتم تصميم وحدة SFP من نوع 10GBASE-SR للعمل عبر الألياف أحادية الوضع (SMF)، ولا ينبغي استخدامها كحل قياسي أو موثوق به في شبكات SMF.

تم تصميم 10GBASE-SR خصيصًا للألياف متعددة الأنماط (MMF) باستخدام ليزر VCSEL بطول موجي 850 نانومتر، وهو أمر غير متوافق بشكل أساسي مع خصائص نقل الألياف أحادية النمط.

لماذا لا تعمل وحدات SR SFP بشكل صحيح على الألياف أحادية النمط؟

هناك ثلاثة أسباب تقنية أساسية:

• عدم تطابق الطول الموجي (850 نانومتر مقابل تحسين الألياف أحادية النمط)
  الألياف أحادية النمط مُحسَّنة لأطوال موجية 1310 نانومتر أو 1550 نانومتر، وليس 850 نانومتر. عندما تُرسل وحدة SR إشارة بطول 850 نانومتر إلى ألياف أحادية النمط، يصبح انتشار الإشارة غير فعال وغير مستقر.
• عدم تطابق حجم النواة
  تتميز الألياف أحادية النمط (SMF) بنواة صغيرة جدًا (حوالي 9 ميكرومتر)، بينما صُممت بصريات SR للعمل مع النواة الأكبر للألياف متعددة الأنماط (50/62.5 ميكرومتر). يؤدي هذا التباين إلى ضعف كفاءة الاقتران.
• قيود تصميم الليزر
  تستخدم وحدات SR ليزرات قصيرة المدى تعتمد على VCSEL، وهي غير مصممة للانتشار لمسافات طويلة وبفقدان منخفض كما هو مطلوب في أنظمة SMF.

ماذا يحدث إذا حاولت استخدام SR عبر SMF

في سيناريوهات العالم الحقيقي، يختبر المهندسون أحيانًا وحدات SR على ألياف أحادية النمط بسبب المخزون الاحتياطي أو تجهيزات المختبر المؤقتة. وعادةً ما تكون النتائج غير متسقة وغير موثوقة.

• قد لا يظهر الرابط على الإطلاق
• انقطاع الاتصال أو فقدان الحزم بشكل كبير
• توهين شديد للإشارة على مسافات قصيرة
• أداء غير متوقع تحت الضغط

حتى لو بدا أن الرابط "يعمل" على مسافات قصيرة جدًا، فإنه ليس مستقرًا، ولا يتوافق مع المعايير، ولا يُنصح باستخدامه في بيئات الإنتاج.

البديل المناسب: 10GBASE-LR للألياف أحادية النمط

إذا كانت شبكتك تستخدم أليافًا أحادية الوضع، فإن الخيار الصحيح هو 10GBASE-LR، المصمم خصيصًا لـ:

• تشغيل بطول موجي 1310 نانومتر
• إرسال لمسافات طويلة تصل إلى 10 كيلومترات
• اقتران مستقر في قلب الألياف أحادية النمط بقطر 9 ميكرومتر
• نشر الشبكات المؤسسية، وشبكات الحرم الجامعي، وشبكات المدن

الوجبات الجاهزة الرئيسية: وحدات SFP من نوع 10GBASE-SR غير مصممة للاستخدام مع الألياف أحادية النمط، ولا يُنصح باستخدامها في شبكات الألياف أحادية النمط. مع أن التشغيل المؤقت أو على مستوى المختبر قد يبدو فعالاً أحياناً على مسافات قصيرة جداً، إلا أن شبكات الإنتاج تتطلب توافقاً دقيقاً بين أنواع البصريات والألياف، أي SR للألياف متعددة الأنماط وLR للألياف أحادية النمط.

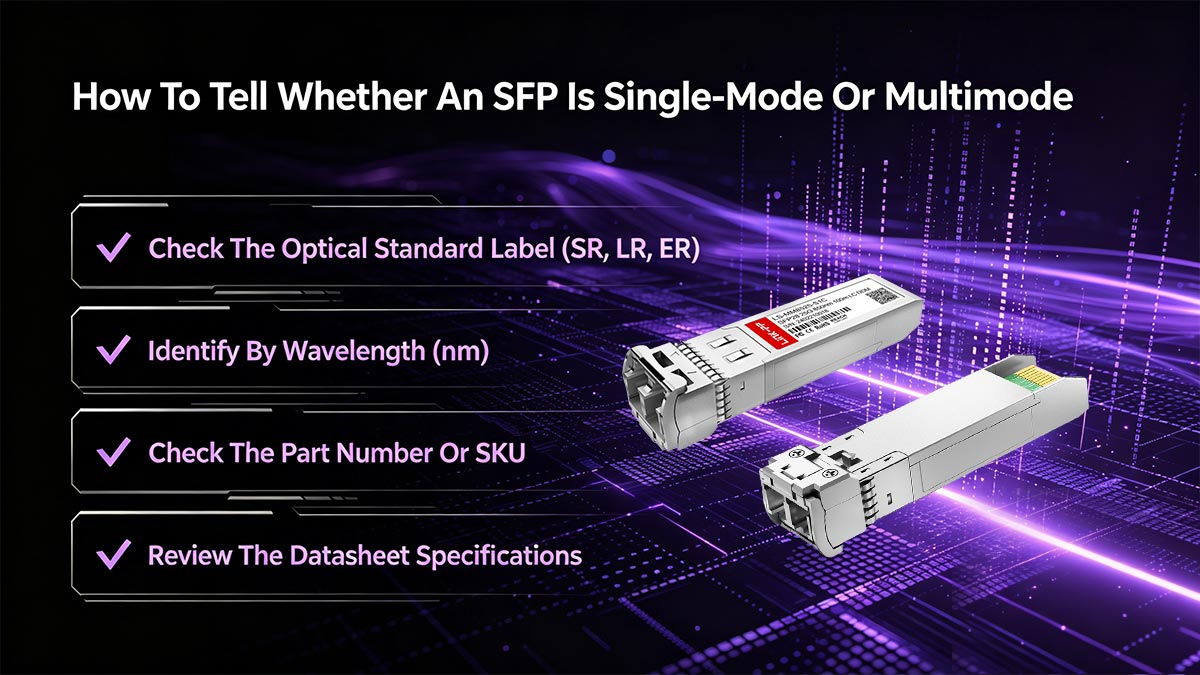

🔵 كيفية معرفة ما إذا كانت وحدة SFP أحادية الوضع أو متعددة الأوضاع

يُعدّ تحديد ما إذا كانت وحدة SFP أحادية النمط (SMF) أو متعددة الأنماط (MMF) أمرًا بالغ الأهمية لتجنب انقطاع الاتصال وضمان التوافق التام مع الألياف الضوئية. عمليًا، لا تحتاج إلى أدوات متقدمة، فمعظم المعلومات متوفرة بالفعل من خلال ملصق الوحدة ورقم القطعة وبياناتها الفنية.

فيما يلي أكثر الطرق موثوقية للتمييز بينهما.

تحقق من ملصق المعيار البصري (SR، LR، ER)

أسرع طريقة هي النظر إلى اللاحقة البصرية في اسم الوحدة:

• SR (مدى قصير) ← ألياف متعددة الأنماط (MMF)، 850 نانومتر
• LR (مدى طويل) ← ألياف أحادية النمط (SMF)، 1310 نانومتر
• ER/ZR → وضع أحادي المدى الممتد (تطبيقات المسافات الطويلة)

على سبيل المثال:

• 10GBASE-SR = متعدد الأوضاع
• 10GBASE-LR = أحادي الوضع

يُستخدم هذا الاصطلاح في التسمية على نطاق واسع في شركات سيسكو وجونيبر وموردي البصريات من جهات خارجية.

تحديد الهوية حسب الطول الموجي (نانومتر)

ومن المؤشرات الواضحة الأخرى طول الموجة التشغيلية، والذي عادة ما يكون مطبوعًا على الملصق:

• 850 نانومتر → متعدد الأنماط (بصريات SR)
• 1310 نانومتر → أحادي النمط (بصريات LR)
• 1550 نانومتر → نمط أحادي طويل المدى (بصريات ER/ZR)

يُعد هذا أحد أكثر المحددات الموثوقة من الناحية التقنية لأن الطول الموجي يحدد بشكل مباشر توافق الألياف.

تحقق من رقم القطعة أو رمز المنتج (SKU)

يقوم المصنعون بترميز نوع الألياف مباشرة في رقم القطعة.

الأنماط النموذجية:

• غالباً ما تتضمن طرازات SR ما يلي: "SR" أو "SFP-10G-SR" أو ما شابه ذلك
• غالباً ما تتضمن طرازات LR ما يلي: "LR"، "SFP-10G-LR"، إلخ.

إذا كنت تستخدم وحدات تابعة لجهات خارجية، فتحقق دائمًا من رمز المنتج (SKU) مع ورقة بيانات المورد لتجنب اختلافات التسمية المضللة.

راجع مواصفات ورقة البيانات

تُعدّ ورقة البيانات المصدر الأكثر موثوقية، وستوضح بوضوح ما يلي:

• نوع الألياف: ألياف متعددة الأنماط أو ألياف أحادية النمط
• أنواع الكابلات المدعومة: OM3/OM4 أو OS2
• أقصى مسافة انتقال
• الميزانية البصرية ومستويات الطاقة

فمثلا:

• تحدد بيانات SR ألياف OM3/OM4 متعددة الأنماط
• تحدد أوراق بيانات LR ألياف OS2 أحادية الوضع

استخدام أوامر الجهاز (للمفاتيح المُدارة)

في بيئات المؤسسات، يمكنك التحقق من الوحدة باستخدام أوامر معدات الشبكة مثل:

• show interface transceiver details (سيسكو)
• show inventory
• مخرج نظام المراقبة البصرية الرقمية (DOM)

غالباً ما تعرض هذه المخرجات ما يلي:

• الطول الموجي
• رقم قطعة المورد
• مستويات الطاقة البصرية

أسهل طريقة لتحديد نمط SFP هي:

SR = متعدد الأنماط (850 نانومتر)، LR = أحادي النمط (1310 نانومتر)

لضمان النشر الدقيق، تأكد دائمًا من استخدام الملصق + ورقة البيانات معًا، خاصة في بيئات البائعين المختلطين حيث قد تختلف اصطلاحات التسمية قليلاً.

🔵 أخطاء شائعة في نشر 10GBASE-SR وحلولها

على الرغم من أن 10GBASE-SR هو أحد أكثر معايير 10G البصرية استخدامًا، إلا أن مشكلات النشر لا تزال شائعة - خاصة في مراكز البيانات حيث يتم خلط أنواع الألياف وأسلاك التوصيل والبصريات من موردين مختلفين.

معظم المشاكل لا تنتج عن وحدة SR نفسها، ولكن عن عدم التوافق في نوع الألياف، أو ممارسات التثبيت السيئة، أو الافتراضات غير الصحيحة حول التوافق.

استخدام تقنية SR على نوع الألياف الخاطئ (عدم تطابق الألياف متعددة الأنماط مقابل الألياف أحادية النمط)

أحد أكثر الأخطاء شيوعاً هو محاولة استخدام 10GBASE-SR مع الألياف أحادية الوضع (SMF).

الأعراض النموذجية:

• الرابط لا يظهر
• معدل خطأ مرتفع أو اتصال غير مستقر
• لم يتم رصد أي إشارة ضوئية

السبب الجذري: صُممت بصريات SR لنقل الإشارة بطول موجي 850 نانومتر عبر الألياف متعددة الأنماط (OM3/OM4/OM5). عند استخدامها مع الألياف أحادية النمط، يكون اقتران الإشارة غير فعال وغير موثوق.

إصلاح:

• استخدم الألياف متعددة الأنماط (OM3 أو OM4) لـ SR
• أو التبديل إلى 10GBASE-LR لبيئات الألياف أحادية النمط

موصلات الألياف المتسخة أو الملوثة

يُعد تلوث الألياف أحد أكثر أسباب فشل الاتصال التي يتم التقليل من شأنها.

الأعراض النموذجية:

• انقطاعات متقطعة في الاتصال
• انخفاض القدرة البصرية
• فقدان غير متوقع للحزم

أسباب شائعة:

• الغبار على موصلات LC
• بصمات الأصابع على أطراف الألياف
• سوء التعامل أثناء التركيب

إصلاح:

• احرص دائمًا على فحص وتنظيف الموصلات قبل إدخالها.
• استخدم أدوات تنظيف الألياف المعتمدة
• تجنب لمس أطراف الألياف مباشرة

تجاوز حدود المسافة للألياف متعددة الأنماط

لكل نوع من أنواع الألياف متعددة الأنماط حد أداء صارم لتقنية 10GBASE-SR:

• OM3: ~300 متر
• OM4: ~400 متر
• OM5: مشابه لـ OM4 لتطبيقات 10G

مشكلة نموذجية في العالم الحقيقي:
قد تبدو الروابط وكأنها تعمل أثناء التثبيت، ولكنها تصبح غير مستقرة تحت ضغط حركة المرور عندما تتجاوز المسافة حدود التصميم.

إصلاح:

• أعد حساب الطول الإجمالي للألياف بما في ذلك لوحات التوصيل
• قلل مسافة الربط أو قم بالترقية إلى ألياف ضوئية عالية الجودة أو بصريات منخفضة المدى

خلط البصريات أو الموردين غير المتوافقين

على الرغم من أن العديد من وحدات SFP+ قابلة للتشغيل البيني من الناحية الفنية، إلا أن مشكلات التوافق لا تزال تحدث.

الأعراض:

• تنبيهات "جهاز إرسال واستقبال غير مدعوم"
• لم يتم إنشاء الاتصال على الرغم من صحة الألياف
• يرفض الجهاز تهيئة النظام البصري

إصلاح:

• تأكد من أن العدسات تتطابق مع نفس المعيار (SR ↔ SR)
• تحقق من قائمة توافق الموردين
• قم بتعطيل ترميز البائع المقيد حيثما كان ذلك مدعومًا (إذا سمحت سياسة الشبكة بذلك).

قطبية غير صحيحة أو اقتران ألياف غير صحيح

ومن الأخطاء الشائعة الأخرى في التركيب عكس قطبية الألياف.

الأعراض: لا يوجد ضوء للوصلة على الرغم من تركيب العدسات بشكل صحيح

إصلاح:

• تبديل أزواج الألياف المرسلة/المستقبلة
• استخدم كابلات LC مزدوجة مُعَلَّمة (كابلات توصيل مُعَلَّمة بقطبية A/B)

الوجبات الجاهزة الرئيسية: معظم مشاكل نشر تقنية 10GBASE-SR ليست أعطالاً بصرية، بل أخطاء في التثبيت والتوافق، وخاصة:

• استخدام SR على الألياف أحادية النمط
• الموصلات المتسخة أو التالفة
• تجاوز حدود المسافة متعددة الأوضاع
• قطبية الألياف غير الصحيحة أو التوصيل غير الصحيح

إن التوافق الصحيح للألياف (SR → MMF فقط) وممارسات التثبيت المنضبطة ستؤدي إلى القضاء على غالبية مشاكل الاتصال بشبكة 10G في العالم الحقيقي.

🔵 أسئلة شائعة حول وضع 10GBASE-SR أحادي الوضع أو متعدد الأوضاع

1. هل 10GBASE-SR أحادي الوضع أم متعدد الأوضاع؟

10GBASE-SR هو ألياف متعددة الأنماط (MMF) فقط.
تم تصميمه لنقل 850 نانومتر عبر ألياف OM3 أو OM4 أو OM5 وهو غير مخصص للألياف أحادية الوضع (SMF).

2. ما نوع الألياف التي يستخدمها نظام 10GBASE-SR؟

يستخدم 10GBASE-SR الألياف متعددة الأنماط.
تم تحسينه للألياف متعددة الأنماط OM3 و OM4، مما يتيح اتصالات قصيرة المدى عادة داخل مراكز البيانات ومباني المؤسسات.

3. ما هي أقصى مسافة لشبكة 10GBASE-SR؟

يصل مداها إلى 300 متر على محرك OM3 وحوالي 400 متر على محرك OM4.
قد تختلف المسافة الفعلية تبعاً لجودة الموصل وحالة الألياف وبيئة التركيب.

4. ما الفرق بين 10GBASE-SR و 10GBASE-LR؟

SR مخصص للوصلات متعددة الأوضاع قصيرة المدى، بينما LR مخصص للوصلات أحادية الوضع طويلة المدى.
يدعم SR عادةً ما يصل إلى ~400 متر، بينما يمكن أن يصل LR إلى 10 كيلومترات عبر الألياف أحادية الوضع.

5. هل يمكن لتقنية 10GBASE-SR العمل على الألياف أحادية النمط؟

لا، إنه غير مصمم للألياف أحادية النمط.
على الرغم من أنه قد يبدو أحيانًا أنه يعمل على مسافات قصيرة جدًا في ظروف المختبر، إلا أن الأداء غير موثوق به ولا يتوافق مع المعايير.

6. كيف أعرف ما إذا كان SFP الخاص بي SR أم LR؟

تحقق من الملصق أو الطول الموجي أو رقم القطعة.

• SR = 850 نانومتر، ألياف متعددة الأنماط
• LR = 1310 نانومتر، ألياف أحادية النمط
  عادة ما تتم طباعة اللاحقة "SR" أو "LR" بوضوح على الوحدة.

7. أيهما أفضل: SR أم LR؟

لا يوجد خيار أفضل بشكل عام، فالأمر يعتمد على حالة الاستخدام.

• يُعدّ SR الخيار الأمثل للوصلات متعددة الأنماط قصيرة المدى ذات التكلفة المنخفضة
• يُعد LR الخيار الأمثل لشبكات الألياف أحادية النمط لمسافات طويلة

🔵 أيهما أفضل لشبكتك: SR أم LR؟

لا يتعلق الاختيار بين معيار 10GBASE-SR ومعيار 10GBASE-LR بأي منهما "أفضل" بشكل عام، بل يتعلق بمطابقة الحل الأمثل مع بنية الألياف الضوئية لديك، ومتطلبات المسافة، وهيكلية الشبكة. يُستخدم كلا المعيارين على نطاق واسع في بيئات المؤسسات ومراكز البيانات، لكنهما يؤديان أدوارًا مختلفة تمامًا.

متى تختار 10GBASE-SR

يُعد 10GBASE-SR الخيار الأفضل عندما تستخدم شبكتك الألياف متعددة الأوضاع (MMF) وتعمل على مسافات قصيرة.

ينبغي عليك اختيار SR إذا:

• تستخدم بنيتك التحتية أليافًا متعددة الأنماط من نوع OM3 أو OM4 أو OM5
• تتراوح مسافات الربط عادةً بين 300 و400 متر
• أنت تقوم ببناء أو توسيع شبكة مركز بيانات
• أنت بحاجة إلى اتصالات 10G عالية الكثافة وفعالة من حيث التكلفة
• أنت تقوم بتوصيل الخوادم بمفاتيح أعلى الرف (ToR) أو مفاتيح طرفية.

حالات الاستخدام النموذجية:

• روابط خادم مركز البيانات إلى المحول
• اتصالات الشبكة داخل المبنى
• بيئات التبديل عالية الكثافة

تعتبر تقنية SR بشكل عام الخيار الأكثر اقتصادية لعمليات نشر شبكات 10G قصيرة المدى نظرًا لانخفاض تكاليف الألياف وأجهزة الإرسال والاستقبال.

متى تختار 10GBASE-LR

يُعد 10GBASE-LR الخيار الصحيح للألياف أحادية الوضع (SMF) والإرسال لمسافات طويلة.

ينبغي عليك اختيار LR إذا:

• تستخدم شبكتك أليافًا أحادية الوضع (OS2)
• يجب عليك ربط المواقع التي تبعد عن بعضها مسافة تصل إلى 10 كيلومترات
• أنت تقوم ببناء حرم جامعي أو مترو أو روابط بين المباني
• أنت بحاجة إلى تقليل فقدان الإشارة على مسافات أطول

حالات الاستخدام النموذجية:

• شبكات العمود الفقري للحرم الجامعي
• الاتصال بين المباني
• روابط تجميع شبكات WAN المؤسسية أو شبكات المترو

يُعد LR الخيار القياسي لنقل البيانات الضوئية المستقرة لمسافات طويلة حيث لا تستطيع الألياف متعددة الأنماط تلبية متطلبات الوصول.

دليل القرار العملي

التوصية النهائية

القرار بسيط من الناحية العملية:

استخدم تقنية 10GBASE-SR لوصلات مراكز البيانات متعددة الأوضاع وقصيرة المدى.
استخدم 10GBASE-LR للاتصالات الشبكية أحادية الوضع لمسافات طويلة.

يضمن مطابقة نوع الألياف الضوئية مع البنية التحتية للألياف الخاصة بك أداءً مستقرًا، ويتجنب مشكلات التوافق، ويقلل من تكاليف التشغيل على المدى الطويل.

إذا كنت تخطط لترقية شبكتك أو تبحث عن أجهزة إرسال واستقبال ضوئية متوافقة، فتأكد دائمًا من نوع الألياف ومسافة الربط قبل الشراء. للحصول على وحدات ضوئية 10G موثوقة ومتوافقة مع المعايير ومكونات شبكات متوافقة، يمكنك استكشاف الحلول لدى LINK-PP المتجر الرسميحيث تتوفر مجموعة واسعة من أجهزة الإرسال والاستقبال SR وLR لتطبيقات المؤسسات ومراكز البيانات المختلفة.
