دليل شراء الألياف الضوئية ثنائية الاتجاه بسرعة 100 جيجابت في الثانية لتوفير تكلفة فعالة

مع استمرار مراكز البيانات وشبكات المؤسسات في التوسع نحو سرعات 100 جيجابت وما فوق، يبرز تحدٍّ واحد باستمرار: كيفية ترقية عرض النطاق الترددي دون إعادة بناء البنية التحتية للألياف الضوئية بالكامل. وهنا تحديدًا يأتي دور تقنية 100GBASE BiDi.

100GBASE BiDi (ثنائي الاتجاه) يشير هذا المصطلح إلى فئة من أجهزة الإرسال والاستقبال الضوئية بسرعة 100 جيجابت في الثانية، والتي تنقل وتستقبل الإشارات عبر نفس زوج الألياف، مما يسمح لمهندسي الشبكات بإعادة استخدام ألياف LC متعددة الأنماط ثنائية الاتجاه الموجودة بدلاً من الانتقال إلى أنظمة كابلات MPO الأكثر تعقيدًا. بعبارة أخرى، يوفر هذا المصطلح طريقة عملية للانتقال من سرعة 10 جيجابت في الثانية أو 40 جيجابت في الثانية إلى سرعة 100 جيجابت في الثانية دون مضاعفة عدد الألياف أو زيادة تعقيد الكابلات.

ومع ذلك، هناك توضيح مهم يتجاهله العديد من المستخدمين:
إن تقنية 100GBASE BiDi ليست معيارًا رسميًا محددًا من قبل معهد مهندسي الكهرباء والإلكترونيات (IEEE). بل هي مصطلح معتمد في الصناعة، ويستخدمه عادةً موردون مثل سيسكو، لوصف وحدات الألياف الضوئية ثنائية الاتجاه بسرعة 100 جيجابت في الثانية المصممة لعمليات النشر قصيرة المدى والفعالة للألياف.

هذا التمييز مهم لأنه يفسر السبب:

• قد يختلف التوافق بين البائعين
• لا تكون اصطلاحات التسمية متسقة دائمًا
• تتطلب قرارات الشراء أكثر من مجرد قراءة ورقة البيانات

من منظور البحث والنشر، فإن معظم المستخدمين لا يسألون فقط "ما هو 100GBASE BiDi؟"—إنهم يحاولون الإجابة على أسئلة أكثر عملية:

• هل يمكنني استخدام تقنية 100GBASE BiDi مع ألياف LC الموجودة لدي؟
• هل هو أفضل من حلول 100G SR4 أو MPO؟
• هل سيعمل مع منصة نينتندو سويتش الخاصة بي؟
• هل هو حل موفر للتكاليف أم أنه يمثل قيداً طويل الأمد؟

صُمم هذا الدليل للإجابة على هذه الأسئلة تحديدًا. بنهاية هذا المقال، ستفهم بوضوح كيفية عمل تقنية 100GBASE BiDi، ومتى تستخدمها، ومتى تتجنبها، وكيفية اختيار الوحدة المناسبة لشبكتك، لتتمكن من اتخاذ قرار ترقية فعال من حيث التكلفة ومواكب للمستقبل إلى سرعة 100 جيجابت.

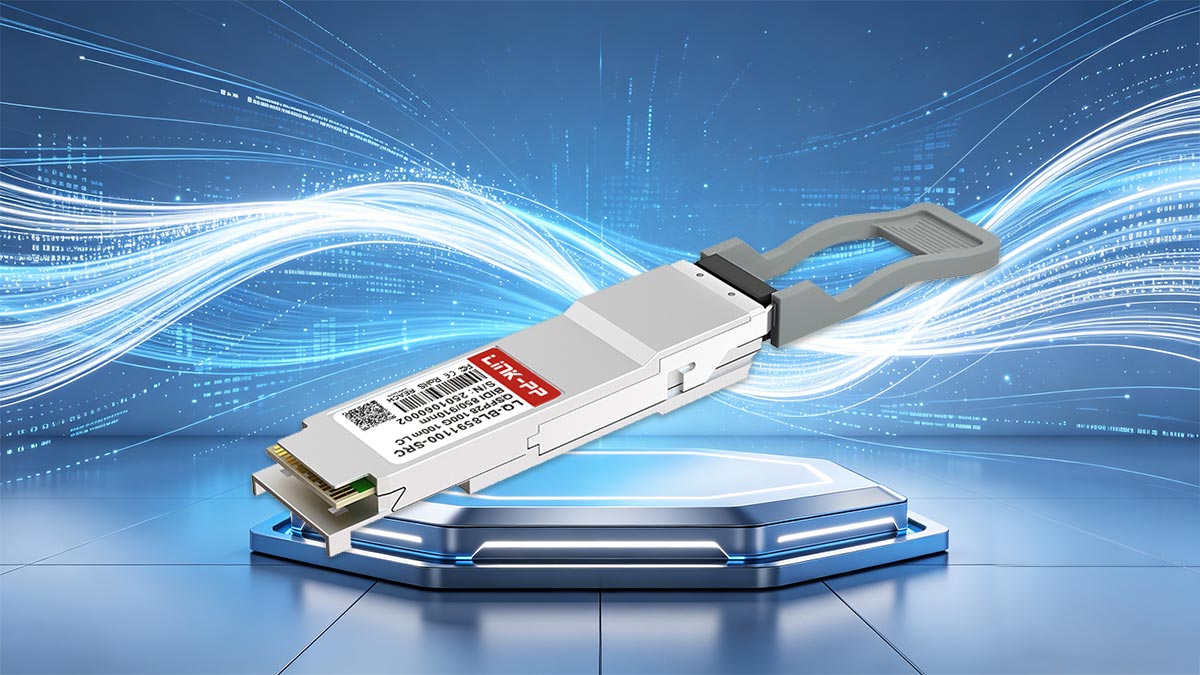

⭐ ما هو 100GBASE BiDi؟

يشير 100GBASE BiDi إلى نوع من أجهزة الإرسال والاستقبال الضوئية 100G التي تستخدم الإرسال ثنائي الاتجاه (BiDi) عبر زوج ألياف LC مزدوج قياسي، مما يسمح بإرسال واستقبال الإشارات في وقت واحد على نفس الألياف.

بخلاف البصريات التقليدية بسرعة 100 جيجابت في الثانية التي تتطلب أليافًا متوازية متعددة، تم تصميم وحدات 100GBASE BiDi لإعادة استخدام البنية التحتية الحالية للألياف متعددة الأوضاع المزدوجة (MMF) - مما يجعلها حلاً عمليًا للترقية من 10 جيجابت في الثانية أو 40 جيجابت في الثانية إلى 100 جيجابت في الثانية دون تغيير نظام الكابلات.

100GBASE BiDi هو مصطلح معتمد في الصناعة للوحدات البصرية 100G التي ترسل وتستقبل الإشارات ثنائية الاتجاه عبر ألياف LC المزدوجة، مما يتيح ترقيات فعالة من حيث استخدام الألياف دون الحاجة إلى كابلات MPO.

في وحدة 100GBASE ثنائية الاتجاه:

• يتم استخدام طولين موجيين مختلفين على كل ليف
• يحمل كل ليف إشارات الإرسال (Tx) والاستقبال (Rx) في آن واحد
• تتيح تقنية التعديل المتقدمة (عادةً PAM4) معدل نقل بيانات يصل إلى 100 جيجابت في الثانية عبر عدد أقل من المسارات الضوئية.

يسمح هذا التصميم بإعداد ثنائي الألياف (ثنائي LC) لتحقيق نفس معدل البيانات الذي يتطلب بخلاف ذلك 8 ألياف أو أكثر في البصريات المتوازية.

توضيح هام: ليس معيارًا رسميًا

على الرغم من استخدامها على نطاق واسع، إلا أن تقنية 100GBASE BiDi غير محددة من قبل معهد مهندسي الكهرباء والإلكترونيات (IEEE).

بدلاً من ذلك، فهو مصطلح مدفوع من قبل البائعين ومعتمد من قبل الصناعة، وتستخدمه شركات مثل سيسكو لوصف التطبيقات الخاصة بنقل البيانات ثنائي الاتجاه بسرعة 100 جيجابت في الثانية.

هذا يعنى:

• لا توجد مواصفات عالمية واحدة.
• قد يعتمد التوافق على برمجة البائع ودعم النظام الأساسي
• قد تختلف أسماء المنتجات وأداؤها بين الشركات المصنعة

100GBASE BiDi مقابل 100GBASE-SR4 (MPO)

يكمن الاختلاف الرئيسي في بنية الألياف ونموذج النشر:

• 100GBASE ثنائي الاتجاه
  • يستخدم ألياف LC مزدوجة (2 ألياف)
  • مصمم لإعادة استخدام الألياف والبساطة
  • مثالي لترقية البنية التحتية الحالية 10G/40G
• 100GBASE-SR4
  • يستخدم موصلات MPO/MTP (عادةً 8 ​​ألياف)
  • يعتمد على البصريات المتوازية (4 مسارات إرسال + 4 مسارات استقبال)
  • يتطلب الأمر تركيب كابلات جديدة في العديد من عمليات النشر.

باختصار: تعطي تقنية BiDi الأولوية لكفاءة الألياف، بينما تعطي تقنية SR4 الأولوية للأداء المتوازي القياسي.

لماذا هذا التعريف مهم؟

إن فهم ماهية تقنية 100GBASE BiDi يساعد على تجنب الالتباسات الشائعة، مثل:

• بافتراض أنه يعمل عبر ليف واحد (فهو يستخدم عادةً ليف مزدوج، وليس ليفًا أحاديًا)
• التعامل معه كمعيار IEEE مثل SR4 أو LR4
• تجاهل قيود التوافق والنشر

هذا الوضوح الأساسي يجعل من السهل جدًا تحديد ما إذا كان 100GBASE BiDi هو الخيار الصحيح لترقية شبكتك.

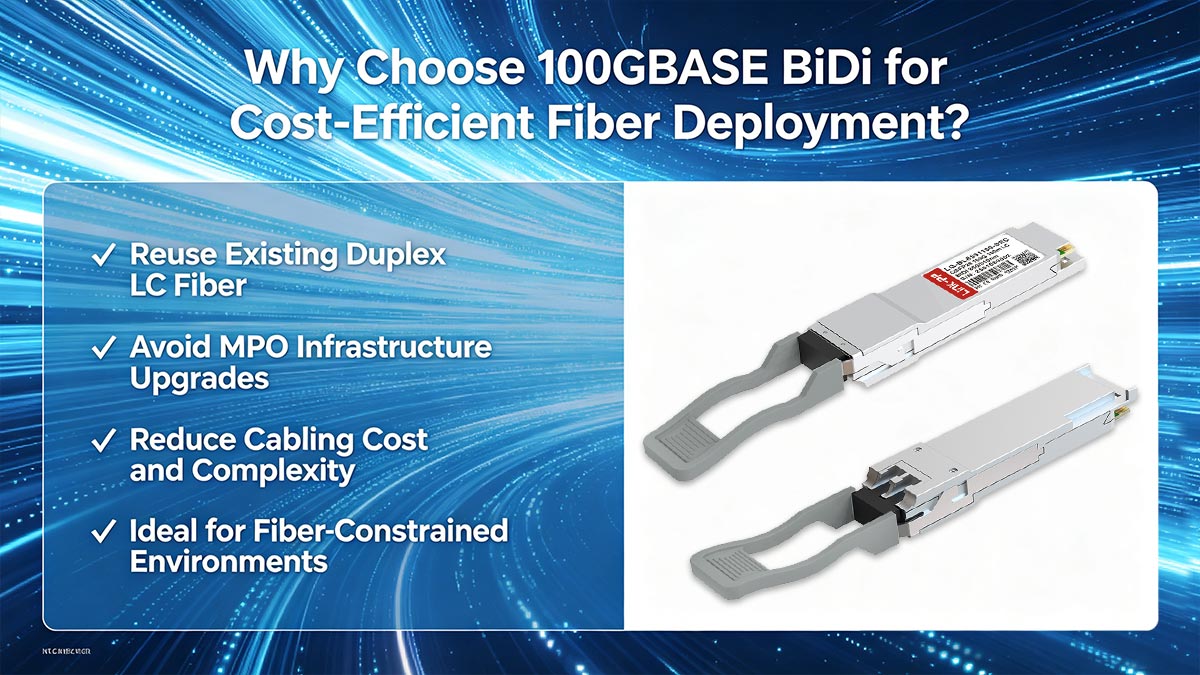

⭐ لماذا تختار تقنية 100GBASE BiDi لنشر الألياف الضوئية بكفاءة عالية من حيث التكلفة؟

بالنسبة لمعظم فرق الشبكات، فإن قرار استخدام 100GBASE BiDi لا يتعلق بتبني تقنية جديدة، بل يتعلق بحل قيد عملي: كيفية توسيع النطاق الترددي دون إعادة بناء شبكة الألياف الضوئية.

إعادة استخدام ألياف LC المزدوجة الموجودة

تتمثل أكبر ميزة لتقنية 100GBASE BiDi في قدرتها على تشغيل 100G عبر نفس ألياف LC المزدوجة المستخدمة لـ 10G و 40G.

بدلاً من استبدال الكابلات، يمكنك:

• احتفظ بأليافك متعددة الأوضاع OM3/OM4 الحالية
• تجنب إعادة توصيل أو إعادة توجيه الألياف
• قم بترقية المنافذ ببساطة عن طريق استبدال أجهزة الإرسال والاستقبال

يؤدي هذا بشكل مباشر إلى تقليل وقت النشر والاضطرابات التشغيلية.

تجنب ترقيات البنية التحتية لمنظمة التخطيط الحضري

تعتمد حلول 100G التقليدية مثل SR4 على كابلات MPO/MTP، والتي غالباً ما تتطلب ما يلي:

• كابلات صندوق السيارة الجديدة
• لوحات توصيل جديدة
• إدارة إضافية للقطبية

وعلى النقيض من ذلك، فإن تقنية 100GBASE BiDi تلغي الحاجة إلى MPO تمامًا، مما يسمح لك بما يلي:

• التزم ببنية مألوفة تعتمد على LC
• تبسيط التثبيت والصيانة
• تقليل مخاطر أخطاء التوصيلات

بالنسبة للعديد من المؤسسات، يُعد تجنب إدارة العمليات الرئيسية مكسبًا كبيرًا من حيث التكلفة والتعقيد.

تقليل تكلفة وتعقيد الكابلات

تُعدّ البنية التحتية للألياف الضوئية في كثير من الأحيان من أكثر أجزاء ترقية الشبكة تكلفةً وتعطيلاً. مع تقنية 100GBASE ثنائية الاتجاه:

• يبقى عدد الألياف كما هو (2 ألياف بدلاً من 8).
• لا حاجة لحلول تقسيم MPO عالية الكثافة
• انخفاض تكاليف التركيب وعدد أقل من المكونات

وهذا يترجم إلى:

• انخفاض النفقات الرأسمالية (لا حاجة لأنظمة كابلات جديدة)
• انخفاض النفقات التشغيلية (تسهيل استكشاف الأخطاء وإصلاحها وإدارتها)

في عمليات النشر الحقيقية، غالباً ما تأتي الوفورات من إعادة استخدام البنية التحتية أكثر من الوحدة نفسها.

مثالي للبيئات ذات الألياف المحدودة

تُعد تقنية 100GBASE BiDi ذات قيمة خاصة عندما تكون موارد الألياف محدودة، مثل:

• مراكز البيانات ذات قنوات الألياف الضوئية المستخدمة بالكامل
• شبكات الحرم الجامعي ذات سعة قنوات ثابتة
• المباني القديمة التي يصعب أو يكلف فيها إضافة الألياف الضوئية

في هذه الحالات، يتيح لك تطبيق BiDi ما يلي:

• زيادة عرض النطاق الترددي دون زيادة عدد الألياف
• إطالة عمر البنية التحتية القائمة
• تأجيل أو تجنب عمليات التحديث المادية المكلفة

متى يكون استخدام نظام BiDi هو الخيار الأمثل

اختر تقنية 100GBASE BiDi عندما تكون أولويتك هي:

• تعظيم الاستثمار الحالي في الألياف
• تقليل تعقيد النشر
• تحقيق ترقيات سريعة وفعالة من حيث التكلفة لشبكات 100G

باختصار، فإن تقنية 100GBASE BiDi ليست مجرد خيار تقني، بل هي خيار استراتيجي للشبكات التي تؤثر فيها كفاءة الألياف بشكل مباشر على التكلفة وقابلية التوسع.

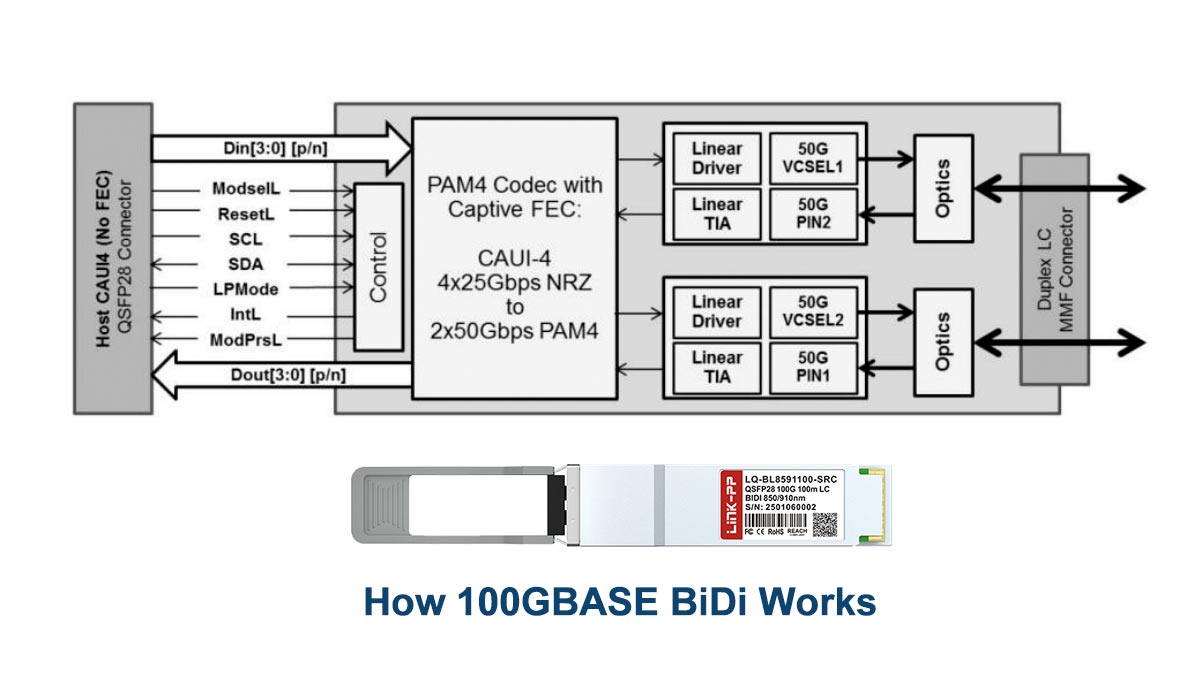

⭐ كيف يعمل نظام 100GBASE ثنائي الاتجاه (شرح PAM4 + Duplex LC)

لفهم سبب كفاءة تقنية 100GBASE BiDi العالية في استخدام الألياف الضوئية، يجب النظر إلى كيفية نقلها لبيانات بسرعة 100 جيجابت في الثانية عبر ليفين ضوئيين فقط بدلاً من ثمانية. يكمن السر في الجمع بين تقنية تعدد الإرسال بتقسيم الطول الموجي وتقنية التعديل المتقدمة (PAM4).

طولان موجيان عبر ليفين

في إعداد نموذجي لشبكة 100GBASE ثنائية الاتجاه:

• تستخدم الوحدة وصلة LC مزدوجة (أليافتان ضوئيتان)
• يحمل كل ليف إشارات الإرسال (Tx) والاستقبال (Rx) في آن واحد
• ويتحقق ذلك باستخدام طولين موجيين مختلفين لكل ليف

فمثلا:

• الألياف أ: تنقل عند الطول الموجي λ1، وتستقبل عند الطول الموجي λ2
• الألياف B: ترسل عند λ2، وتستقبل عند λ1

يسمح هذا التصميم ثنائي الاتجاه بالاتصال المزدوج الكامل عبر نفس زوج الألياف، مما يؤدي فعليًا إلى مضاعفة استخدام الألياف دون زيادة عدد الخيوط.

أساسيات تعديل PAM4

لتحقيق معدل نقل بيانات 100 جيجا عبر عدد أقل من المسارات الضوئية، يعتمد 100GBASE BiDi عادةً على تعديل سعة النبضة 4 مستويات (PAM4).

بدلاً من إرسال بت واحد لكل مستوى إشارة (كما هو الحال في NRZ)، يستخدم PAM4 أربعة مستويات إشارة متميزة، مما يسمح بما يلي:

• 2 بت لكل رمز
• معدلات بيانات أعلى دون زيادة عرض النطاق الترددي لكل مسار

بعبارات بسيطة:

• NRZ: بت واحد لكل تغيير في الإشارة
• PAM4: 2 بت لكل تغيير في الإشارة

وهذا يتيح نقل البيانات بسرعة 100 جيجابت في الثانية باستخدام عدد أقل من القنوات الضوئية، وهو أمر ضروري لتصميمات BiDi.

مقارنة مع بنية SR4 ذات 4 مسارات

لتوضيح الميزة بشكل جليّ، قارن بين تقنية BiDi وتقنية 100GBASE-SR4 التقليدية:

100GBASE ثنائي الاتجاه

• يستخدم ليفتين (ثنائي LC)
• نقل ثنائي الاتجاه على كل ليف
• عادةً ما يكون طولان موجيان + PAM4
• مُحسَّن لإعادة استخدام الألياف

100GBASE-SR4

• يستخدم 8 ألياف (MPO/MTP)
• البصريات المتوازية: 4 مسارات إرسال + 4 مسارات استقبال
• يعمل كل مسار بسرعة ~25G (NRZ)
• يتطلب بنية تحتية جديدة للكابلات

الفرق الأساسي:

• ثنائي الاتجاه = عدد أقل من الألياف + إشارات أكثر تعقيدًا
• SR4 = المزيد من الألياف + إشارات أبسط

لماذا تُعدّ هذه الهندسة المعمارية مهمة؟

هذا التصميم هو ما يجعل تقنية 100GBASE BiDi جذابة، ولكنه يفسر أيضاً بعض المقايضات:

• الاعتماد المتزايد على معالجة الإشارات (حساسية PAM4)
• تطبيقات خاصة بكل بائع (لا يوجد معيار موحد)
• متطلبات اقتران صارمة بين الوحدات

وفي الوقت نفسه، يوفر ذلك ميزة رئيسية: أداء بسرعة 100 جيجابت في الثانية دون زيادة عدد الألياف.

خلاصة بسيطة:يعمل نظام 100GBASE BiDi من خلال الجمع بين نقل الطول الموجي ثنائي الاتجاه مع تعديل PAM4 لتقديم 100G عبر ألياف LC المزدوجة القياسية - مما يلغي الحاجة إلى وصلات MPO متعددة الألياف.

هذا هو السبب الرئيسي لاستخدامه على نطاق واسع في ترقيات 100G الفعالة من حيث التكلفة في بيئات الألياف الحالية.

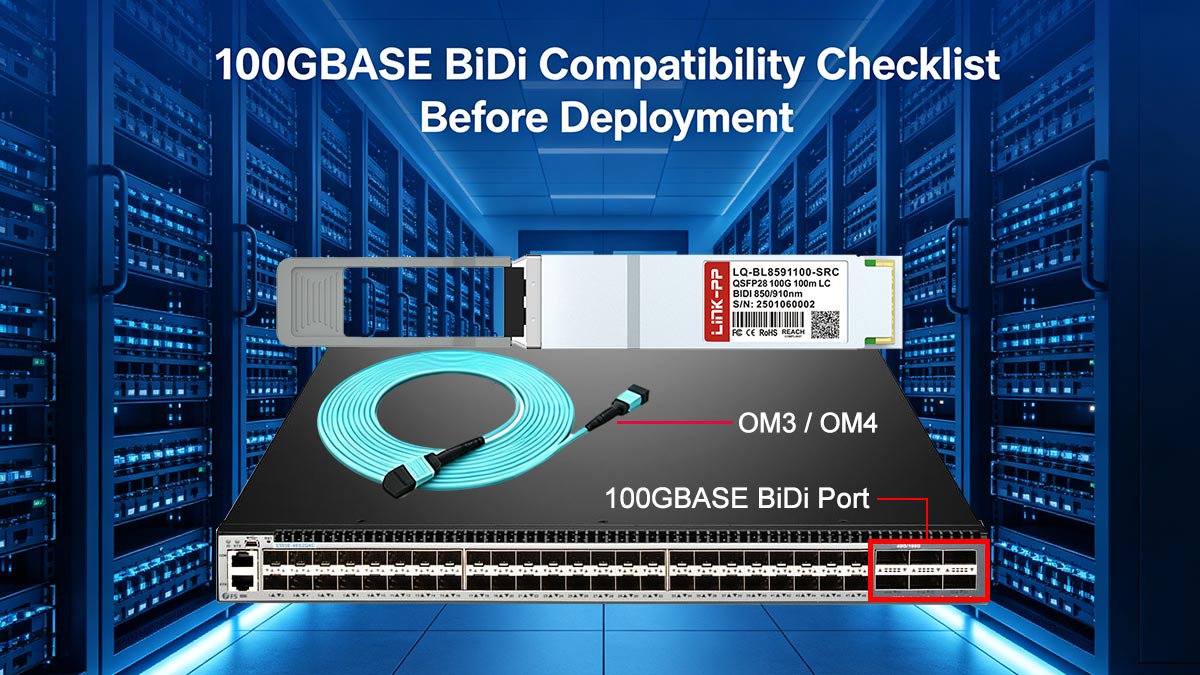

⭐ قائمة التحقق من توافق 100GBASE BiDi قبل النشر

قبل شراء وحدة 100GBASE BiDi، يُعد التوافق العامل الأهم الذي يُحدد ما إذا كان نظامك سيعمل بسلاسة أم سيفشل تمامًا. ولأن تقنية BiDi تعتمد على مواصفات المُصنِّع وليست موحدة، يجب عليك التحقق من معايير متعددة تتجاوز المواصفات الأساسية.

فيما يلي قائمة مرجعية عملية يستخدمها مهندسو الشبكات لتجنب الأخطاء المكلفة.

التوافق بين المحول والمورد

لا تدعم جميع المحولات وحدات 100GBASE BiDi، حتى لو كانت تدعم البصريات القياسية 100G.

يجب عليك دائمًا التحقق من التوافق مع مُورّد منصتك، مثل:

• سيسكو
• جونيبر نتوركس

الفحوصات الرئيسية:

• هل يتعرف نظام تشغيل المحول على البصريات ثنائية الاتجاه (BiDi)؟
• هل هناك حاجة إلى برنامج ثابت محدد؟
• هل يتم دعم أو تقييد وحدات الطرف الثالث؟

تحدث العديد من حالات الفشل لأن المستخدمين يفترضون أن "100G = توافق عالمي" - وهذا ليس صحيحًا بالنسبة لتقنية BiDi.

نوع الألياف: OM3 / OM4 مقابل الألياف أحادية النمط

معظم وحدات 100GBASE BiDi مصممة للألياف متعددة الأنماط (MMF)، وتحديداً:

• OM3 (مدى أقصر)
• OM4 (مدى أطول، أداء أفضل)

هام:

• تستخدم وحدات BiDi عادةً ألياف LC متعددة الأنماط ثنائية الاتجاه
• لا يمكن استبدالها بالبصريات أحادية النمط (SMF).

يُعد استخدام نوع الألياف الخاطئ أحد أكثر أخطاء النشر شيوعًا.

حدود المسافة

يُعدّ نظام 100GBASE BiDi حلاً قصير المدى في المقام الأول.

النطاقات النموذجية:

• OM3: ~70 متر
• OM4: ~100 متر

مقارنة بالبصريات الأخرى من فئة 100G:

• SR4: نطاق مماثل ولكنه يتطلب MPO
• LR4 / CWDM: مدى أطول بكثير ولكن بتكلفة أعلى

احرص دائمًا على مطابقة ميزانية الوحدة البصرية مع مسافة الربط الفعلية.

متطلبات الاقتران بين الجانبين أ و ب

بخلاف البصريات القياسية ذات الانعكاس المتزامن، تتطلب وحدات BiDi في كثير من الأحيان أطوال موجية مزدوجة، مما يعني:

• يستخدم أحد الطرفين وحدة "الجانب أ"
• يستخدم الطرف الآخر وحدة "الجانب B"

هذه الوحدات:

• تعمل على أطوال موجية متكاملة
• يجب نشرها كزوج متطابق

قد يؤدي تثبيت وحدتين متطابقتين على كلا الطرفين إلى عدم وجود رابط أو اتصال غير مستقر.

ترميز البائع وتوافق ذاكرة EEPROM

تحتوي كل وحدة بصرية على بيانات EEPROM تُعرّفها للمفتاح. وهذا أمر بالغ الأهمية لـ:

• التعرف على الجهاز
• تهيئة الرابط
• الرصد والتشخيص

عند استخدام وحدات خارجية:

• تأكد من استخدام الترميز الصحيح للبائع (على سبيل المثال، ترميز سيسكو، ترميز جونيبر)
• تأكيد دعم المراقبة البصرية الرقمية (DOM)
• تحقق من التوافق مع البرامج الثابتة للمحول

قد يتسبب الترميز غير الصحيح في:

• إغلاق المنافذ
• أخطاء "جهاز إرسال واستقبال غير مدعوم"
• فقدان القدرة على رؤية المراقبة

قائمة التحقق النهائية قبل الشراء

قبل الشراء، تأكد من:

• ✔ يدعم المحول تقنية 100GBASE ثنائية الاتجاه
• ✔ تم تطبيق ترميز المورد الصحيح
• ✔ أنواع الألياف متوافقة (OM3/OM4 MMF)
• ✔ المسافة ضمن النطاق المدعوم
• ✔ تم التخطيط بشكل صحيح لربط الوحدات النمطية A/B

لا يتم تفعيل خاصية التوافق مع تقنية 100GBASE BiDi بشكل افتراضي.

تضمن عملية التحقق الدقيقة ما يلي:

• أداء الرابط المستقر
• التوافق الكامل مع الأجهزة
• تجنب حالات فشل النشر المكلفة

في عمليات الشراء الواقعية، يعد التحقق من التوافق بنفس أهمية السعر - وغالبًا ما يكون هو الفرق بين الترقية الناجحة وكابوس استكشاف الأخطاء وإصلاحها.

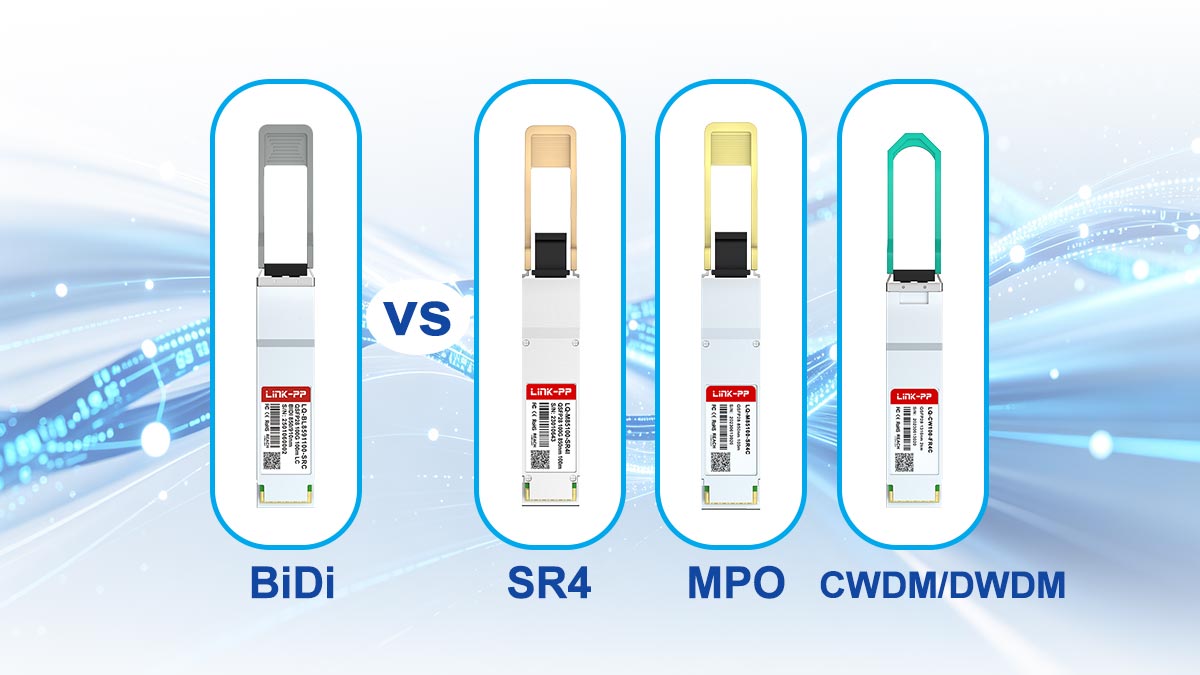

⭐ مقارنة بين تقنية 100GBASE ثنائية الاتجاه وتقنيات SR4 وMPO وCWDM وDWDM

إن اختيار تقنية 100GBASE BiDi أو غيرها من حلول الألياف الضوئية بسرعة 100 جيجابت ليس مجرد قرار تقني، بل هو موازنة بين التكلفة وقابلية التوسع وقيود البنية التحتية. يشرح هذا القسم الفروقات الحقيقية بين هذه الحلول لتتمكن من اتخاذ القرار الأمثل بناءً على بيئة شبكتك.

100GBASE BiDi مقابل 100GBASE-SR4 (LC مقابل MPO)

المقارنة الأكثر شيوعًا هي بين BiDi و 100GBASE-SR4.

100GBASE ثنائي الاتجاه

• يستخدم ألياف LC مزدوجة (2 ألياف)
• الإرسال ثنائي الاتجاه (الإرسال/الاستقبال على نفس الألياف)
• مصمم لإعادة استخدام الألياف
• تبسيط عملية توصيل الكابلات

100GBASE-SR4

• يستخدم موصلات MPO/MTP (8 ألياف: 4 Tx + 4 Rx)
• البصريات المتوازية (إشارات NRZ)
• معيار معتمد من قبل معهد مهندسي الكهرباء والإلكترونيات (IEEE)
• يتطلب الأمر في كثير من الحالات تمديد كابلات جديدة

مفتاح الوجبات الجاهزة:

• اختار بيدى إذا كنت ترغب في إعادة استخدام ألياف LC
• اختار SR4 إذا كنت تريد حلاً موحداً وقابلاً للتشغيل البيني على نطاق واسع

100GBASE BiDi مقابل بنية MPO التحتية

حتى فيما يتجاوز بصريات SR4، فإن القرار الأكبر غالباً ما يكون بنية كابلات LC مقابل MPO.

BiDi (بنية تحتية قائمة على LC)

• التوصيل البسيط والقطبية
• مألوف لدى معظم فرق الشبكات
• صيانة أسهل واستكشاف الأخطاء وإصلاحها

الأنظمة القائمة على MPO

• كثافة ألياف أعلى
• يدعم الاختراق (على سبيل المثال، 100 جيجا ← 4 × 25 جيجا)
• يتطلب الأمر عناية فائقة بالقطبية وإدارة التنظيف

التنازل عن ميزة ممن أجل الحصول على أخرى:

• BiDi = البساطة وانخفاض المخاطر التشغيلية
• MPO = قابلية التوسع والمرونة للبيئات عالية الكثافة

مقارنة بين تقنية 100GBASE ثنائية الاتجاه وتقنية CWDM / DWDM (قابلية التوسع مقابل البساطة)

عند الانتقال إلى ما هو أبعد من الألياف متعددة الأنماط قصيرة المدى، يتحول التركيز إلى تقنيات تقسيم الطول الموجي.

بيدى

• المدى القصير (MMF، عادةً ≤100 متر)
• تكلفة أقل للوصلات داخل الرف/الصف
• الحد الأدنى من تعقيد التكوين

كودم / دودم

• يعتمد على تقنية تقسيم الطول الموجي الخشنة وتقنية تقسيم الطول الموجي الكثيفة
• الإرسال لمسافات طويلة (على مستوى الكيلومتر)
• قابلية عالية للتوسع (قنوات متعددة لكل ليف)
• ارتفاع التكلفة وتعقيد التصميم

الفرق الرئيسي:

• حلّت تقنية BiDi مشكلة نقص الألياف الضوئية في المناطق قصيرة المدى
• حلول CWDM/DWDM للسعة والمسافة على نطاق واسع

متى لا يُنصح باختيار 100GBASE BiDi

على الرغم من مزاياها، فإن نظام BiDi ليس الخيار الأمثل دائمًا. تجنبه في الحالات التالية:

1. أنت بحاجة إلى نقل لمسافات طويلة

• يقتصر استخدام تقنية BiDi على الألياف العضلية متعددة الوظائف قصيرة المدى
• استخدم LR4 أو CWDM أو DWDM بدلاً من ذلك

2. أنت بحاجة إلى أقصى قدر من قابلية التوسع

• لا يدعم نظام BiDi التوسع متعدد القنوات مثل DWDM
• غير مناسب لشبكات شركات الاتصالات أو شبكات المترو

3. أنت بصدد إنشاء مركز بيانات جديد عالي الكثافة

• قد توفر البنى القائمة على MPO مرونة أفضل على المدى الطويل
• تسهيل الانتقال إلى سرعات 400 جيجابت/800 جيجابت في بعض التصاميم

4. أنت تعطي الأولوية للتوحيد القياسي الصارم

• لا يُعدّ BiDi معيارًا مُحددًا من قِبل IEEE
• تعتمد قابلية التشغيل البيني على تطبيق البائع

ملخص القرار

• اختار 100GBASE ثنائي الاتجاه ل:
  • البيئات المقيدة بالألياف
  • إعادة استخدام البنية التحتية القائمة على تقنية LC
  • ترقيات قصيرة المدى فعالة من حيث التكلفة
• اختار SR4 / MPO ل:
  • عمليات نشر موحدة
  • تصميمات مراكز البيانات عالية الكثافة
• اختار كودم / دودم ل:
  • انتقال بعيد المدى
  • تعدد إرسال الأطوال الموجية القابل للتطوير

يُعدّ 100GBASE BiDi حلاً عملياً، وليس حلاً شاملاً.

يتفوق هذا النظام عندما تكون كفاءة الألياف وخفض التكاليف هما الأولوية - ولكنه يصبح محدودًا عندما تكون المسافة أو قابلية التوسع أو التوحيد القياسي الصارم مطلوبة.

يعتمد الاختيار الصحيح بشكل أقل على التكنولوجيا نفسها وأكثر على البنية التحتية للألياف الضوئية وخطط النمو والقيود التشغيلية.

جدول مقارنة سريع: 100GBASE BiDi مقابل SR4 وMPO وCWDM وDWDM

• 100GBASE ثنائي الاتجاه → الأفضل لعمليات التحديث الفعالة من حيث التكلفة باستخدام ألياف LC الموجودة
• SR4 / MPO → أفضل لعمليات نشر مراكز البيانات الموحدة وعالية الكثافة
• كودم / دودم → مصمم للشبكات الضوئية طويلة المدى والقابلة للتوسع

يساعد هذا الجدول في الإجابة بسرعة على سؤال شائع يتعلق باتخاذ القرار: "هل يجب علي اختيار BiDi أم الانتقال إلى بنية بصرية مختلفة؟"

⭐ أفضل حالات استخدام تقنية 100GBASE BiDi في الشبكات الحقيقية

تتضح القيمة الحقيقية لتقنية 100GBASE BiDi عند النظر إلى كيفية نشرها في بيئات الإنتاج. فهي ليست مصممة لتحل محل جميع حلول الألياف الضوئية بسرعة 100 جيجابت في الثانية، بل تتفوق في سيناريوهات محددة ذات قيود معينة، حيث تُعد كفاءة الألياف والتحكم في التكاليف أمراً بالغ الأهمية.

ترقيات مراكز البيانات (10 جيجا ← 40 جيجا ← 100 جيجا)

إحدى أكثر حالات الاستخدام شيوعاً هي ترقية شبكات مراكز البيانات القديمة.

تم بناء العديد من عمليات النشر الحالية على:

• 10GBASE-SR (مزدوج LC)
• حلول 40G BiDi أو SR

باستخدام تقنية 100GBASE BiDi، يمكنك:

• إعادة استخدام نفس البنية التحتية للألياف متعددة الأنماط LC المزدوجة
• تجنب الانتقال إلى كابلات MPO المطلوبة بواسطة 100GBASE-SR4
• قم بترقية عرض النطاق الترددي بأقل قدر من التغييرات المادية

وهذا يجعل تقنية BiDi مثالية للترقيات التدريجية دون انقطاع الخدمة.

وصلات قصيرة المدى (من أعلى الرف إلى نهاية الصف)

تم تحسين تقنية 100GBASE BiDi للوصلات قصيرة المدى، وعادةً ما تكون ضمن النطاق التالي:

• نفس الرف (داخل الرف)
• رفوف متجاورة
• التجميع على مستوى الصف (ToR ↔ EoR)

في هذه السيناريوهات:

• متطلبات المسافة تقع ضمن حدود BiDi (≤100 متر)
• إعادة استخدام الألياف توفر وفورات فورية في التكاليف
• يؤدي تبسيط توصيلات LC إلى تقليل النفقات التشغيلية

بالنسبة لبيئات الخوادم عالية الكثافة، يوفر BiDi بديلاً نظيفًا وفعالًا لروابط SR4 القائمة على MPO.

بيئات محدودة الألياف

في العديد من عمليات النشر في العالم الحقيقي، يكون توفر الألياف الضوئية - وليس عرض النطاق الترددي - هو العامل المحدد.

تشمل القيود النموذجية ما يلي:

• استخدام كامل لصواني الألياف في مراكز البيانات
• مساحة محدودة لتوصيلات الأسلاك في المباني
• ارتفاع تكلفة مدّ الألياف الجديدة

مع تقنية 100GBASE ثنائية الاتجاه:

• يمكنك توصيل سرعة 100 جيجابت باستخدام ليفتين ضوئيتين فقط بدلاً من 8.
• تجنب التوسع المكلف في البنية التحتية
• إطالة العمر الافتراضي للكابلات الموجودة

هذا هو المجال الذي يوفر فيه تطبيق BiDi أعلى عائد على الاستثمار.

شبكات الحرم الجامعي للمؤسسات

غالباً ما تجمع بيئات الحرم الجامعي بين ما يلي:

• الألياف متعددة الأنماط القديمة
• روابط متوسطة المدى
• قيود الميزانية على تحديثات البنية التحتية

يُعدّ منفذ 100GBASE ثنائي الاتجاه مناسبًا تمامًا لأنه:

• يعمل مع شبكات الألياف متعددة الأنماط القائمة على تقنية LC
• يُسهّل عملية النشر لفرق تكنولوجيا المعلومات التي لا تمتلك خبرة بصرية متعمقة
• يتجنب متطلبات قطبية MPO المعقدة والتنظيف

وخاصة في مجال تكنولوجيا المعلومات المؤسسية، غالباً ما تفوق البساطة والتوافق مزايا الأداء النظرية.

متى تكون حالات الاستخدام هذه هي الأنسب

يُعدّ 100GBASE BiDi الخيار الأمثل عندما تكون الأولوية في بيئتك لما يلي:

• تغيير طفيف في البنية التحتية
• اتصال قصير المدى
• التحكم في التكاليف لتحقيق أقصى قدر من قابلية التوسع

إن تقنية 100GBASE BiDi ليست حلاً شاملاً، ولكنها في السيناريوهات المناسبة، تكون الحل الأكثر عملية.

يحقق أقصى قيمة عندما:

• لديك بالفعل ألياف ضوئية متعددة الأوضاع مزدوجة LC
• المسافات بينك قصيرة
• هدفكم هو ترقية عرض النطاق الترددي دون إعادة بناء الشبكة

في عمليات النشر الحقيقية، يعد هذا المزيج شائعًا للغاية - مما يجعل BiDi حلاً ذا صلة كبيرة ومعتمدًا على نطاق واسع لترقيات 100G الحديثة.

⭐ أخطاء شائعة عند اختيار وحدات 100GBASE ثنائية الاتجاه

على الرغم من أن تقنية 100GBASE BiDi مصممة لتبسيط نشر شبكات 100G، إلا أن العديد من المشكلات العملية تنجم عن سوء فهم آلية عملها، وليس عن قيود التقنية نفسها. غالبًا ما تؤدي هذه الأخطاء إلى انقطاع الاتصال، أو مشاكل في التوافق، أو ضعف التخطيط لقابلية التوسع على المدى الطويل.

فيما يلي أكثر المشاكل شيوعاً التي تظهر في بيئات الإنتاج.

الخطأ الأول: افتراض أن "BiDi = Single Fiber"

أحد أكثر المفاهيم الخاطئة شيوعاً هو افتراض أن تقنية 100GBASE BiDi تعمل على خيط ألياف واحد.

في الواقع:

• يستخدم نظام 100GBASE BiDi عادةً زوجًا مزدوجًا من ألياف LC (2 ألياف).
• يحمل كل ليف إشارات الإرسال والاستقبال باستخدام أطوال موجية مختلفة

ينشأ الالتباس لأن مصطلح "BiDi" يشير إلى الإرسال ثنائي الاتجاه، وليس إلى التشغيل عبر الألياف المفردة.

أثر هذا الخطأ:

• تخطيط غير صحيح للألياف
• تصميم ترقيع خاطئ
• فشل غير متوقع في الاتصال أثناء النشر

الخطأ الثاني: تجاهل ترميز التوافق (مشاكل قفل البائع)

يتجاهل العديد من المستخدمين أهمية برمجة البائع (برمجة EEPROM).

يجب أن تكون الوحدات متوافقة مع منصات التبديل مثل:

• سيسكو
• جونيبر نتوركس

تشمل المخاطر الرئيسية ما يلي:

• أخطاء "جهاز إرسال واستقبال غير مدعوم"
• تم تعطيل المنافذ بعد الإدخال
• دعم المراقبة البصرية الرقمية (DOM) مفقود

حتى لو كانت البصريات متطابقة تقنياً، فإن البرمجة الخاطئة يمكن أن تمنع الوحدة من العمل تماماً.

الخطأ الثالث: خلط الألياف المغناطيسية والألياف أحادية الكتلة بشكل غير صحيح

تم تصميم 100GBASE BiDi عادةً لبيئات الألياف متعددة الأنماط (MMF) (OM3/OM4)، وليس الألياف أحادية النمط (SMF).

تشمل الأخطاء الشائعة ما يلي:

• تثبيت تقنية BiDi في شبكات النقل لمسافات طويلة القائمة على الألياف أحادية النمط
• بافتراض أن جميع البصريات 100G قابلة للتبديل
• تجاهل تصنيف نوع الألياف في البنية التحتية الحالية

النتيجة:

• فقدان الإشارة
• لا توجد روابط
• جهود مضللة لحل المشكلات

الخطأ الرابع: اختيار BiDi دون مراعاة قابلية التوسع المستقبلية

على الرغم من أن تقنية 100GBASE BiDi ممتازة للترقيات الفعالة من حيث التكلفة، إلا أنها ليست دائمًا الخيار الأمثل للبنية التحتية على المدى الطويل.

تشمل القيود ما يلي:

• تركيز قصير المدى (عادةً ≤100 متر)
• قابلية التوسع محدودة مقارنة بالحلول القائمة على تقنية تقسيم الطول الموجي (WDM).
• الاعتماد على بنية LC المزدوجة

في المقابل، هناك تقنيات مثل:

• توفر تقنية تعدد الإرسال بتقسيم الطول الموجي الكثيف (DWDM) إمكانات توسع أكبر بكثير.

يحدث الخطأ عندما تعمل الفرق على تحسين الأداء لتحقيق وفورات في التكاليف على المدى القصير، ولكنها تتجاهل متطلبات نمو الشبكة على المدى الطويل.

كيفية تجنب هذه الأخطاء

قبل النشر، تحقق دائمًا مما يلي:

• نوع الألياف (ألياف متعددة الأنماط مقابل ألياف أحادية النمط)
• الاقتران الصحيح بين وحدتي A/B
• توافق الموردين ومتطلبات البرمجة
• خارطة طريق توسيع النطاق الترددي في المستقبل

معظم حالات فشل تقنية 100GBASE BiDi لا تحدث بسبب التكنولوجيا نفسها، ولكن بسبب افتراضات خاطئة أثناء التخطيط والشراء.

عند ملاءمتها للبيئة بشكل صحيح، تقدم تقنية BiDi ما يلي:

• أداء موثوق به بسرعة 100 جيجابت في الثانية
• توفير كبير في استهلاك الألياف الضوئية
• إدارة البنية التحتية المبسطة

يعتمد النجاح بشكل أقل على الوحدة نفسها، وبشكل أكبر على قرارات النشر الصحيحة في البداية.

⭐ الأسئلة الشائعة حول تقنية 100GBASE BiDi

س1. هل تقنية 100GBASE BiDi هي معيار IEEE؟

لا يُعدّ معيار 100GBASE BiDi معيارًا رسميًا مُحددًا من قِبل معهد مهندسي الكهرباء والإلكترونيات (IEEE).

هو مصطلح معتمد في الصناعة، يستخدمه مصنّعو الوحدات الضوئية لوصف أجهزة الإرسال والاستقبال ثنائية الاتجاه بسرعة 100 جيجابت في الثانية، والمبنية على ألياف LC مزدوجة. قد يختلف تطبيق تقنية BiDi بين المصنّعين، لكن المفهوم الأساسي يبقى ثابتًا: نقل بيانات بسرعة 100 جيجابت في الثانية بكفاءة عالية باستخدام أطوال موجية ثنائية الاتجاه.

س2. هل يستخدم نظام 100GBASE BiDi أليافًا مفردة أم أليافًا مزدوجة؟

يستخدم نظام 100GBASE BiDi عادةً وصلات الألياف المزدوجة (LC المزدوجة)، وليس نقل الألياف المفردة.

• ينقل ليف واحد الإرسال/الاستقبال باستخدام الطول الموجي أ
• يحمل الليف الثاني إشارات الإرسال/الاستقبال باستخدام الطول الموجي B

وهذا يسمح بالاتصال ثنائي الاتجاه الكامل عبر نظام ثنائي الألياف، ولهذا السبب غالبًا ما يتم الخلط بينه وبين حلول الألياف المفردة.

س3. هل يمكن لتقنية 100GBASE BiDi أن تحل محل SR4؟

نعم، ولكن فقط في سيناريوهات محددة.

يمكن لتقنية 100GBASE BiDi أن تحل محل تقنية 100GBASE-SR4 عندما:

• أنت تستخدم ألياف ضوئية متعددة الأوضاع مزدوجة LC موجودة
• يجب تجنب استخدام كابلات MPO/MTP
• مسافة الاتصال الخاصة بك تقع ضمن حدود المدى القصير (عادةً ≤100 متر)

ومع ذلك، قد يظل SR4 مفضلاً في الحالات التالية:

• تصميمات الكابلات الهيكلية عالية الكثافة
• عمليات نشر بصرية متوازية موحدة
• الانتقال المستقبلي إلى بنى تعتمد على MPO بسرعة 400 جيجابت

س4. هل تقنية 100GBASE BiDi متوافقة مع محولات سيسكو؟

يعتمد التوافق على كل من طراز المحول وتشفير جهاز الإرسال والاستقبال.

بالنسبة لمنصات سيسكو:

• وحدات BiDi الرسمية المبرمجة من قبل Cisco مدعومة بالكامل
• قد تعمل وحدات الطرف الثالث، ولكنها تتطلب برمجة EEPROM صحيحة
• قد تمنع قيود البرامج الثابتة استخدام البصريات غير المدعومة

تحقق دائمًا من قوائم التوافق قبل النشر لتجنب تعطيل المنفذ أو ظهور تنبيهات "جهاز الإرسال والاستقبال غير المدعوم".

س5. ما هي المسافة التي يدعمها نظام 100GBASE BiDi؟

تعتمد المسافة النموذجية لتقنية 100GBASE BiDi على نوع الألياف الضوئية:

• ألياف OM3 متعددة الأنماط: ~ 70 أمتار
• ألياف OM4 متعددة الأنماط: حتى ~100 أمتار

تم تصميمه في الأساس لربط مراكز البيانات والشركات ذات المدى القصير، وليس لنقل البيانات لمسافات طويلة.

بالنسبة للمسافات الأطول، تعتبر تقنيات مثل أنظمة CWDM أو DWDM أكثر ملاءمة.

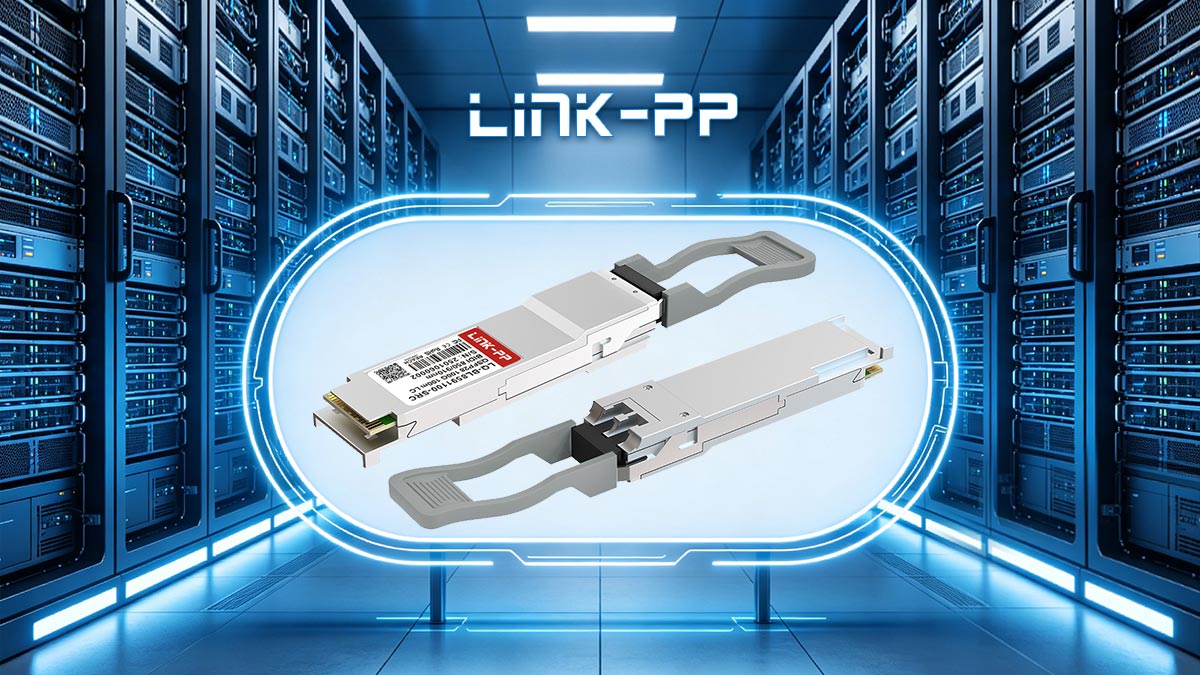

⭐ كيفية اختيار مزود خدمة 100GBASE BiDi المناسب

يُعدّ اختيار مورد موثوق لتقنية 100GBASE BiDi بنفس أهمية اختيار المواصفات البصرية المناسبة. ففي عمليات الشراء الفعلية، يمكن أن تؤثر الاختلافات في الجودة والبرمجة والدعم بشكل مباشر على استقرار الشبكة وتوافقها وتكاليف صيانتها على المدى الطويل.

وحدات المصنّع الأصلي مقابل وحدات الطرف الثالث

من أولى القرارات التي يجب اتخاذها هو ما إذا كان سيتم شراء بصريات من الشركة المصنعة الأصلية أو وحدات متوافقة من جهات خارجية.

• وحدات OEM (على سبيل المثال، من سيسكو)
  • تم التحقق بالكامل من توافق النظام الأساسي الأصلي
  • تكلفة أعلى
  • ضمان توافق البرامج الثابتة والدعم
• وحدات الطرف الثالث
  • تكلفة أقل ومصادر مرنة
  • يجب التأكد من ترميز البائع بشكل صحيح
  • الجودة تختلف باختلاف الشركة المصنعة

في الواقع العملي، تستخدم العديد من المؤسسات استراتيجية مختلطة: الشركة المصنعة الأصلية للروابط الأساسية الهامة والطرف الثالث لطبقات الوصول.

ضمانات التوافق

لأن تقنية 100GBASE BiDi ليست معيارًا محددًا من قبل معهد مهندسي الكهرباء والإلكترونيات (IEEE)، فإن التوافق ليس عالميًا.

ينبغي للمورد الموثوق أن يوفر ما يلي:

• قوائم توافق المحولات
• تم اختبار التحقق من صحة المنصة (سيسكو، جونيبر، إلخ).
• إرشادات واضحة لمطابقة الجانبين A/B
• معلومات مطابقة البرامج الثابتة/الإصدار

بدون هذه الضمانات، يزداد خطر النشر بشكل كبير.

الاختبار والشهادة

ينبغي على الموردين ذوي الجودة العالية تقديم دليل على ما يلي:

• اختبار الأداء البصري (ميزانية الطاقة، اختبار معدل الخطأ في البتات)
• التحقق من ثبات درجة الحرارة
• الامتثال لمواصفات QSFP28 MSA
• اختبار احتراق المصنع

وهذا يضمن أداء الوحدات بشكل موثوق في ظروف مراكز البيانات الحقيقية - وليس فقط في بيئات المختبر.

اعتبارات وقت التسليم والتكلفة

غالباً ما تتأثر قرارات الشراء بما يلي:

• مدة الإنتاج (خاصة بالنسبة لعمليات النشر الكبيرة)
• توافر المخزون
• استقرار الأسعار للطلبات بالجملة

التوازن الأساسي:

• لا ينبغي أن يؤثر انخفاض التكلفة على موثوقية التوافق.
• لا ينبغي أن يؤدي التسليم الأسرع إلى تجاوز التحقق من صحة الاختبار.

في عمليات التحديث واسعة النطاق، يمكن أن تكلف التأخيرات أو مشاكل عدم التوافق أكثر بكثير من تكلفة الوحدة نفسها.

دعم ما بعد البيع

ينبغي للمورد المحترف أن يقدم:

• الدعم الفني لحل مشكلات النشر
• عملية الاستبدال أو طلب إرجاع المنتج في حالة الأعطال
• تعديلات على البرامج الثابتة أو البرمجة إذا لزم الأمر
• ضمان التوافر على المدى الطويل لمشاريع التوسع

يصبح هذا الأمر بالغ الأهمية عند استكشاف أخطاء بيئات الشبكة الحية وإصلاحها.

اختيار استراتيجية 100GBASE BiDi المناسبة

تكون تقنية 100GBASE BiDi أكثر فعالية عند نشرها كجزء من استراتيجية شراء مخططة بعناية - وليس مجرد شراء للأجهزة.

يُحقق أقصى قيمة عندما:

• إعادة استخدام البنية التحتية الحالية لشبكة LC المزدوجة
• تجنب ترقيات الألياف الضوئية المكلفة من MPO
• تحسين عمليات نشر شبكات 100G قصيرة المدى

ومع ذلك، يعتمد النجاح على المدى الطويل على اختيار مورد يضمن التوافق والاتساق وموثوقية الدعم.

إذا كنت تخطط لترقية 100G بتكلفة معقولة وتحتاج إلى أجهزة إرسال واستقبال ثنائية الاتجاه معتمدة، يمكنك استكشاف الخيارات التي تم اختبارها باحترافية في LINK-PP المتجر الرسمي للحصول على دعم موثوق للنشر وحلول بصرية متوافقة.
