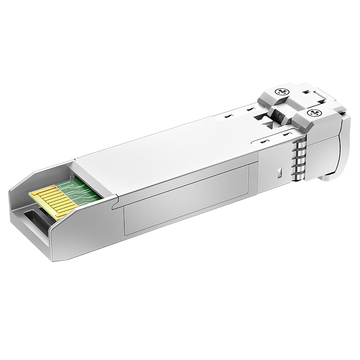

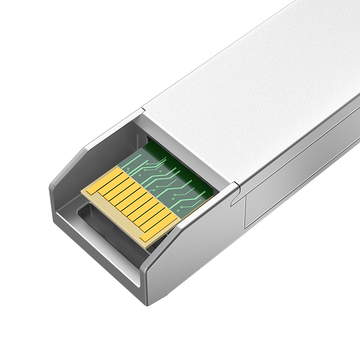

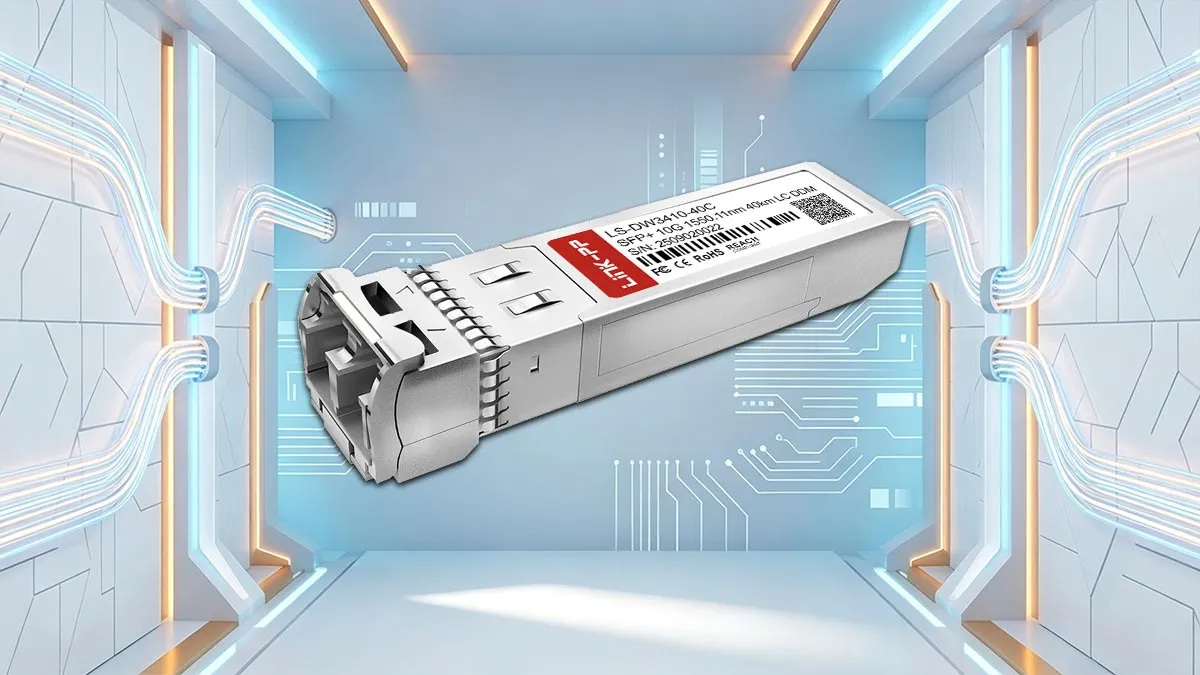

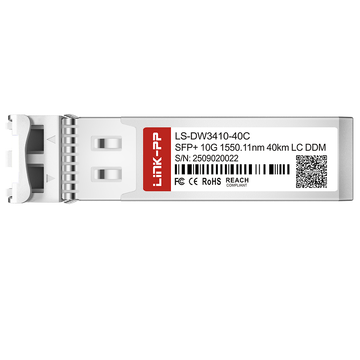

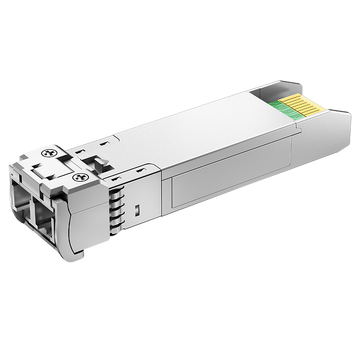

LINK-PP Thông số kỹ thuật LS-DW3410-40C C34 10G SFP+
Module LS-DW3410-40C là module SFP+ DWDM 10G cung cấp phạm vi hoạt động mạnh mẽ lên đến 40km trên cơ sở hạ tầng cáp quang đơn mode. Nó sử dụng laser EML làm mát băng tần C ITU 100GHz hoạt động ở bước sóng 1550.11nm (C34) kết hợp với điốt quang PIN, cung cấp khả năng giám sát quang học kỹ thuật số theo thời gian thực để hỗ trợ chẩn đoán liên kết chính xác và bảo trì mạng.
LINK-PP phần số
LS-DW3410-40C
Tên nhà cung cấp
LINK-PP
Form Factor
SFP +
Tốc độ dữ liệu tối đa
10.7Gbps
Bước sóng
1550.11nm
Khoảng cách cáp tối đa
40km
của DINTEK
LC hai mặt
Phương tiện truyền thông
SMF
Loại máy phát
EML
Loại máy thu
PIN
Năng lượng TX
-1 đến + 2dBm
Nguồn RX
-16 đến -1dBm
Độ nhạy thu
-15.5dBm
DDM / DOM
Hỗ trợ
Phạm vi nhiệt độ vận hành
0 đến 70 ° C
giao thức
SFP+ MSA, CPRI, eCPRI, SFF-8472, SFF-8431
Các tính năng chính của LINK-PP LS-DW3410-40C 10G SFP+
LINK-PP LS-DW3410-40C cung cấp kết nối DWDM 10G chuyên dụng trên khoảng cách 40km cáp đơn mode cho môi trường doanh nghiệp và đô thị tiêu chuẩn. Việc tích hợp tần số C34 1550.11nm, kết nối LC song công và giám sát quang kỹ thuật số liên tục đảm bảo cả khả năng truyền dẫn ổn định và tối ưu hóa việc sử dụng cáp quang.

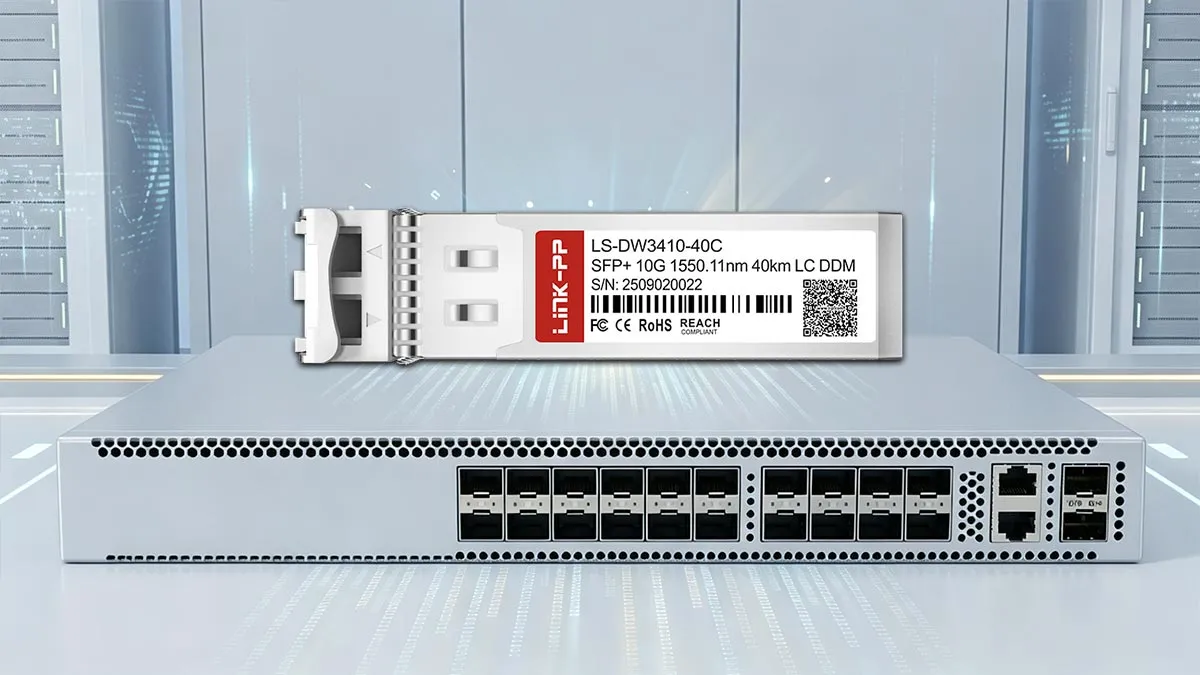

LINK-PP Mô-đun quang LS-DW3410-40C 10G SFP+
Bộ thu phát DWDM này có thiết kế SFP+ cắm nóng, giúp đơn giản hóa việc lắp đặt và bảo trì phần cứng tại chỗ mà không cần tắt thiết bị chủ. Hoàn toàn tuân thủ tiêu chuẩn SFP+ MSA, nó dễ dàng lắp đặt vào các cổng chuyển mạch SFP+ tiêu chuẩn và các card giao diện mạng.
LS-DW3410-40C: Kết nối 10 Gbps cho triển khai DCI đô thị
Đường truyền chuyên dụng 10Gbps cung cấp băng thông cần thiết để truyền tải lưu lượng dữ liệu lớn qua các kết nối trung tâm dữ liệu đô thị hiện đại (DCI). Nó cung cấp thông lượng ổn định cho các liên kết điểm-điểm giữa các cơ sở doanh nghiệp địa phương và các trung tâm khu vực.

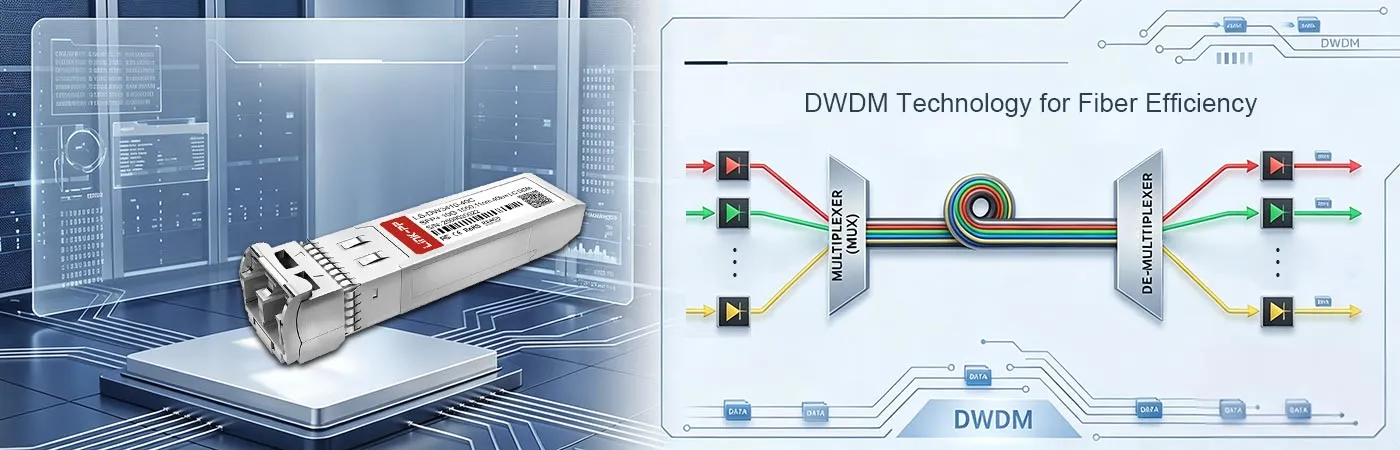

Mô-đun LS-DW3410-40C với công nghệ DWDM cho hiệu suất cáp quang cao.
Công nghệ ghép kênh phân chia bước sóng mật độ cao (DWDM) cho phép nhiều tín hiệu riêng biệt truyền đồng thời trên các sợi quang đơn mode hiện có. Kiến trúc này giúp tăng đáng kể tổng dung lượng mạng mà không cần phải lắp đặt thêm các cáp quang tốn kém.
Mô-đun LS-DW3410-40C với bước sóng 1550.11nm
Kênh 34 hoạt động chính xác ở tần số quang 1550.11nm trên lưới chuẩn 100GHz của ITU. Bộ phát băng tần C được làm mát duy trì độ ổn định bước sóng nghiêm ngặt để loại bỏ nhiễu xuyên kênh trên các liên kết đa bước sóng dày đặc.
Mô-đun LS-DW3410-40C hỗ trợ truyền tải 40km
Khả năng kết nối tầm xa cho phép mô-đun này trải rộng tới 40km trên cáp quang đơn mode tiêu chuẩn. Bộ thu quang PIN nhạy bén đảm bảo độ suy giảm tín hiệu thấp trên các vòng lặp rộng lớn trong khuôn viên trường và các tuyến đường đô thị mở rộng.

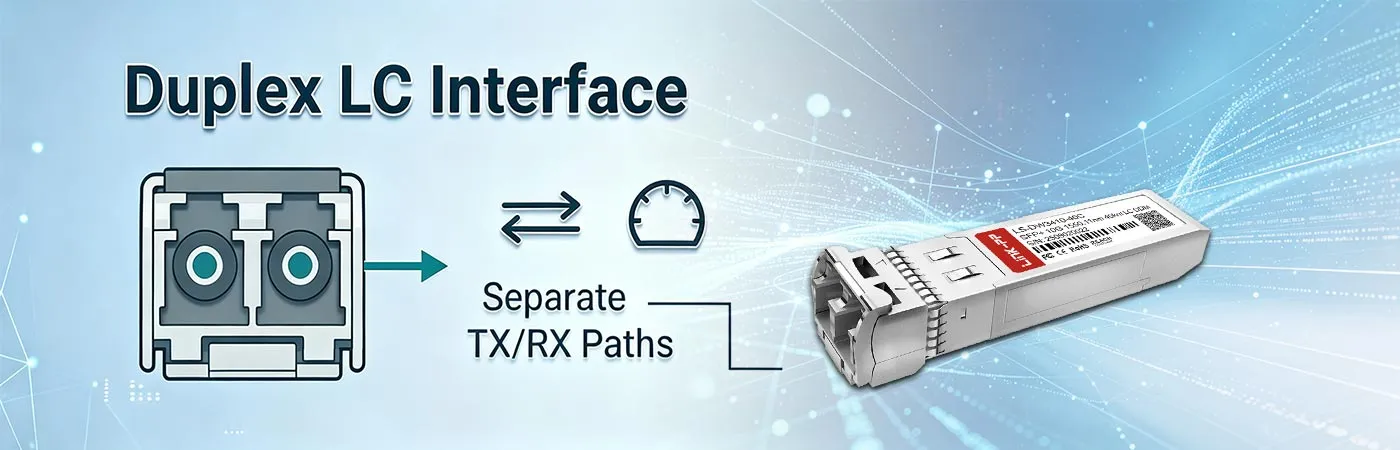

Mô-đun LS-DW3410-40C với giao diện LC song công
Được trang bị đầu nối LC song công, mô-đun này đảm bảo cắm nhanh chóng và an toàn vào mạng đơn mode. Thiết kế khóa tiết kiệm không gian cho phép lắp đặt và tháo gỡ dễ dàng, ngay cả trong các giá đỡ máy chủ chật hẹp.

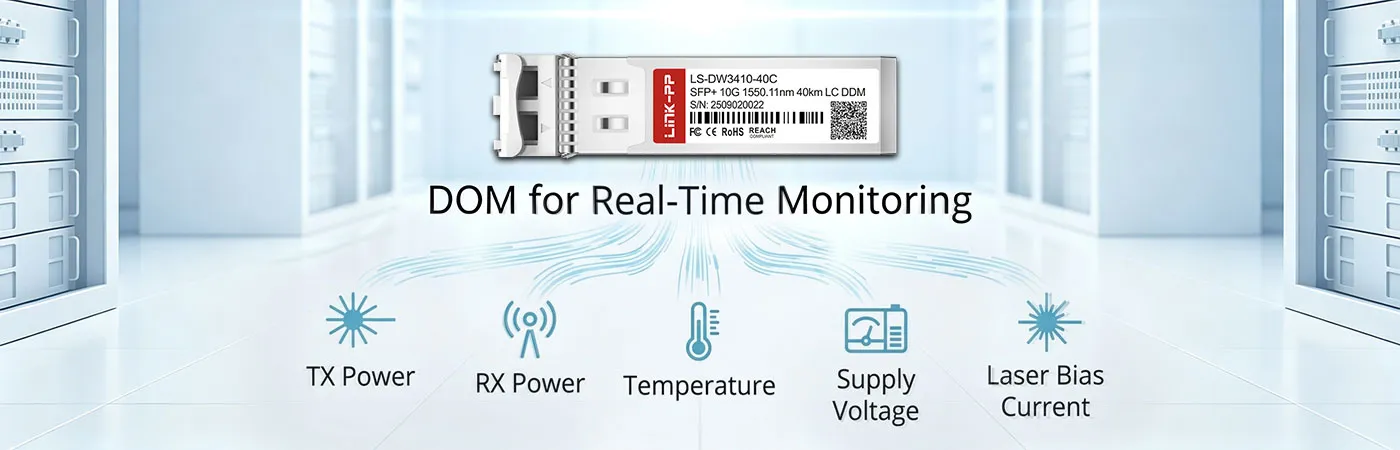

Mô-đun LS-DW3410-40C với DOM để giám sát thời gian thực
Hệ thống giám sát quang học kỹ thuật số (DOM) tích hợp cung cấp khả năng tương thích hoàn toàn với các chức năng chẩn đoán kỹ thuật số tiêu chuẩn SFF-8472. Các kỹ sư mạng có thể theo dõi các thông số thời gian thực như dòng điện phân cực laser, công suất quang học, điện áp nguồn và nhiệt độ hoạt động để ngăn ngừa thời gian ngừng hoạt động.
LINK-PP Chứng nhận LS-DW3410-40C 10G SFP+
LINK-PP Module LS-DW3410-40C DWDM SFP+ đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo an toàn điện, tuân thủ các quy định về môi trường và chất lượng sản xuất ổn định. Bộ thu phát này đạt các chứng nhận quan trọng bao gồm ISO 9001, CE, RoHS và FCC, đảm bảo hoạt động đáng tin cậy trong các thiết lập mạng toàn cầu.
Mỗi mô-đun 10G DWDM đều trải qua quá trình kiểm tra toàn diện tại nhà máy để xác minh độ ổn định bước sóng laser, mức công suất quang học và tính toàn vẹn tín hiệu tổng thể. Quy trình kiểm tra kỹ lưỡng này đảm bảo hiệu suất vật lý đáng tin cậy trước khi bất kỳ phần cứng nào được vận chuyển đến khách hàng.
Chứng nhận chất lượng LS-DW3410-40C
Mô-đun thu phát quang đáp ứng các tiêu chuẩn quy định về an toàn phần cứng và bảo vệ môi trường. Các chứng nhận này xác minh rằng sản phẩm đáp ứng tất cả các yêu cầu cơ bản đối với thiết bị mạng thương mại.
Sản phẩm này tuân thủ tiêu chuẩn ISO9001. Hệ thống này áp dụng cho các công ty tham gia phát triển, sản xuất và cung cấp dịch vụ sản phẩm cáp quang. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
ISO/IEC 27001 là tiêu chuẩn quốc tế về quản lý và xử lý an ninh thông tin. Tiêu chuẩn này được Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) và Ủy ban Kỹ thuật Điện Quốc tế (IEC) đồng phát triển. Tiêu chuẩn này đặt ra các yêu cầu cho việc thiết lập, triển khai, duy trì và cải tiến liên tục hệ thống quản lý an ninh thông tin (ISMS). Việc đạt được chứng chỉ ISO 27001 đồng nghĩa với việc doanh nghiệp đã vượt qua cuộc kiểm toán do một tổ chức chứng nhận thực hiện, chứng minh hệ thống quản lý an ninh thông tin của doanh nghiệp đáp ứng các yêu cầu của tiêu chuẩn quốc tế này. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này tuân thủ tiêu chuẩn ISO14001. Sản phẩm được thiết kế để sử dụng cho các tổ chức muốn quản lý trách nhiệm môi trường của mình một cách có hệ thống, góp phần vào trụ cột môi trường bền vững. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
ISO 45001 là tiêu chuẩn toàn cầu đặt ra các yêu cầu đối với hệ thống quản lý sức khỏe và an toàn nghề nghiệp (OH&SMS).
REACH là một quy định của Liên minh Châu Âu về Đăng ký, Đánh giá, Cấp phép và Hạn chế Hóa chất. Quy định này có hiệu lực từ ngày 1 tháng 6 năm 2007 và thay thế một số Chỉ thị và Quy định của Châu Âu bằng một hệ thống duy nhất. Quy định này nhằm mục đích bảo vệ sức khỏe con người và an toàn môi trường, duy trì và cải thiện khả năng cạnh tranh của ngành công nghiệp hóa chất EU, đồng thời phát triển năng lực đổi mới cho các hợp chất không độc hại và vô hại nhằm ngăn chặn sự phân mảnh thị trường, tăng cường tính minh bạch trong việc sử dụng hóa chất, thúc đẩy các thí nghiệm phi động vật và theo đuổi phát triển xã hội bền vững. liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này đáp ứng các yêu cầu hiện hành của Chỉ thị (EU) 2015/863 về RoHS. Chỉ thị này hạn chế sử dụng 10 vật liệu nguy hiểm trong sản xuất các loại thiết bị điện và điện tử khác nhau: chì, thủy ngân, cadmium, crom hóa trị sáu, polybrominated biphenyls, polybrominated diphenyl ethers và bốn loại phthalate khác nhau. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này hoàn toàn phù hợp với FCC, nhằm mục đích quản lý sóng vô tuyến và từ trường hợp lý hơn. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
CB là hệ thống quốc tế do IECEE vận hành. Sản phẩm này dựa trên tiêu chuẩn IEC để kiểm tra hiệu suất an toàn của các sản phẩm điện. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này hoàn toàn tuân thủ chứng nhận UKCA (Đánh giá sự phù hợp của Vương quốc Anh), chứng nhận sản phẩm đáp ứng mọi tiêu chuẩn chất lượng có liên quan cũng như các yêu cầu về sức khỏe và an toàn. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Chứng nhận UL là chứng nhận không bắt buộc tại Hoa Kỳ, chủ yếu là thử nghiệm và chứng nhận hiệu suất an toàn của sản phẩm. Mục đích cuối cùng của nó là có được những sản phẩm có mức độ an toàn tương đối cho thị trường và góp phần đảm bảo an toàn cho sức khỏe con người và tài sản. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
LS-DW3410-40C được chứng nhận về khả năng tương thích đáng tin cậy với thiết bị chủ.
Quá trình kiểm tra toàn diện ở cấp độ chuyển mạch đảm bảo khả năng tương tác liền mạch giữa các nền tảng phần cứng mạng chính và giao diện của các thương hiệu khác nhau. Bộ thu phát hoạt động trơn tru mà không gây ra cảnh báo hệ thống hoặc lỗi liên kết cổng không mong muốn.
Kiểm tra nghiêm ngặt đảm bảo hiệu suất SFP+ đáng tin cậy
Mỗi bộ thu phát quang DWDM SFP+ đều trải qua quá trình kiểm tra toàn diện tại nhà máy để đảm bảo truyền dữ liệu đáng tin cậy và độ ổn định quang học liên tục. Tìm hiểu thêm về các tiêu chuẩn và quy trình kiểm tra của chúng tôi tại [liên kết]. LINK-PP Trung tâm hỗ trợ kiểm thử.
Kiểm tra phổ quang học
Đo độ chính xác bước sóng trung tâm để ngăn ngừa nhiễu xuyên kênh.
Kiểm tra mẫu mắt
Phân tích chất lượng tín hiệu quang để xác minh độ rõ nét của dạng sóng phát.
Kiểm tra tỷ lệ lỗi bit
Đánh giá độ chính xác của việc truyền dữ liệu ở tốc độ đường truyền mạng tối đa.
Kiểm tra nhiệt độ
Đánh giá độ ổn định hoạt động của mô-đun trên các dải nhiệt độ vận hành khác nhau.
Vận chuyển sản phẩm cho LINK-PP LS-DW3410-40C 10G SFP+
Mỗi bộ thu phát quang 10G SFP+ DWDM đều được đóng gói và xử lý cẩn thận để đảm bảo đến tay người dùng trong tình trạng hoạt động tối ưu. Quy trình hậu cần của chúng tôi phối hợp việc chuẩn bị tại kho với các dịch vụ vận chuyển đáng tin cậy để đảm bảo giao hàng an toàn trên toàn thế giới.
Bao bì bảo vệ chống tĩnh điện
Ngăn ngừa hư hỏng do phóng điện tĩnh bằng cách sử dụng bao bì bảo vệ chuyên dụng.
Bảo vệ vận chuyển chống sốc
Bảo vệ các linh kiện quang học khỏi các tác động vật lý trong quá trình vận chuyển hàng ngày.
Xử lý và giao hàng nhanh chóng
Đẩy nhanh tiến độ chuẩn bị đơn hàng tại kho để đảm bảo lịch giao hàng đúng hạn.
Dịch vụ vận chuyển toàn cầu và giao hàng quốc tế
Phối hợp với các đối tác hậu cần quốc tế để đảm bảo giao hàng đáng tin cậy trên toàn thế giới.

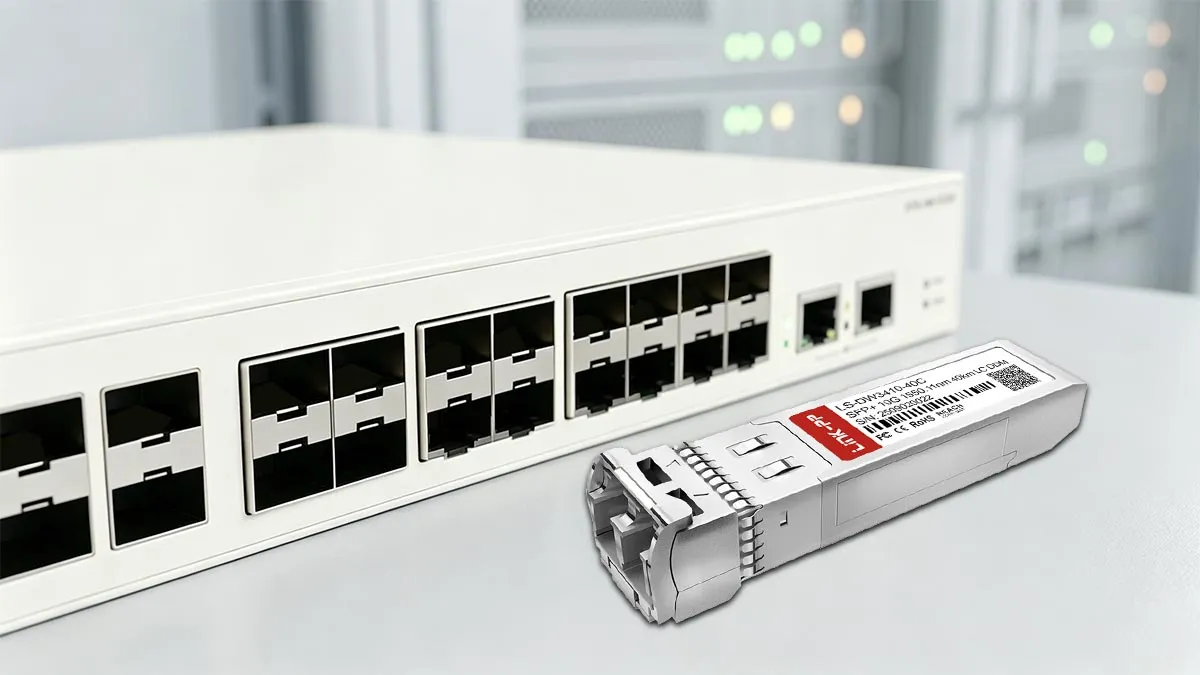

LINK-PP Hướng dẫn sử dụng LS-DW3410-40C 10G SFP+
Được thiết kế để triển khai dễ dàng, mô-đun LS-DW3410-40C 10G DWDM cắm trực tiếp vào các khe cắm SFP+ tương thích trong khi bộ chuyển mạch chủ vẫn hoạt động. Việc kết nối hai dây nhảy quang LC đơn mode giúp tích hợp bộ thu phát một cách liền mạch vào các mạng DWDM hiện có, cung cấp khả năng truyền tải điểm-đến-điểm 10Gbps đáng tin cậy cho các ứng dụng kết nối trung tâm dữ liệu đô thị có khả năng mở rộng.
Hỗ trợ kỹ thuật LS-DW3410-40C
LINK-PP Cung cấp hỗ trợ kỹ thuật toàn diện, từ tư vấn trước bán hàng đến hỗ trợ sau triển khai, đảm bảo tích hợp suôn sẻ và hiệu suất mạng đáng tin cậy.
Tư vấn kỹ thuật trước khi bán hàng
Tư vấn chuyên nghiệp giúp bạn lựa chọn mô-đun LS-DW3410-40C tối ưu nhất cho thiết kế mạng và nhu cầu ứng dụng của bạn.
Hỗ trợ xác minh tính tương thích
Đã xác nhận khả năng tương thích với LINK-PP các thiết bị chuyển mạch và các nền tảng mạng thông dụng khác để triển khai liền mạch.
Hỗ trợ triển khai và cài đặt
Hướng dẫn từng bước toàn diện về cài đặt, cấu hình và thiết lập ban đầu, đảm bảo triển khai chính xác và vận hành ổn định, đáng tin cậy ngay từ đầu.
Đảm bảo kỹ thuật dài hạn
Hỗ trợ kỹ thuật liên tục trong suốt vòng đời sản phẩm, mang lại sự ổn định lâu dài cho các mạng lưới cấp doanh nghiệp và nhà mạng.
LINK-PP LS-DW3410-40C 10G SFP+ - Bảo hành sau bán hàng
LINK-PP Cung cấp hỗ trợ sau bán hàng để đảm bảo việc triển khai suôn sẻ và vận hành đáng tin cậy của các mô-đun quang học.
Đổi trả và hoàn tiền trong vòng 15 ngày không cần lý do
Đổi trả miễn phí cho các sản phẩm bị lỗi ngay khi nhận hàng (DOA) hoặc bị lỗi trong thời gian ban đầu.
Dịch vụ sửa chữa miễn phí cho các lỗi sản xuất trong suốt thời gian bảo hành.
Các điều khoản và điều kiện loại trừ bảo hành được áp dụng.
A: Vâng, giữ cho đầu cáp quang luôn sạch sẽ là điều luôn nên làm. Ngay cả những hạt bụi nhỏ nhất trên đầu nối LC cũng có thể gây ra hiện tượng mất tín hiệu và phản xạ quang học. Sử dụng dụng cụ vệ sinh đầu nối LC tiêu chuẩn 1.25mm trước khi cắm vào sẽ giúp bạn có được kết nối sạch sẽ và đáng tin cậy. (Bởi admin)
A: Có, hai mô-đun C34 DWDM có thể được kết nối trực tiếp qua một cặp cáp quang đơn mode song công khi liên kết chỉ truyền tín hiệu điểm-điểm. Hãy kiểm tra xem tổng tổn hao cáp quang và đầu nối có phù hợp với ngân sách quang học hay không, và xác minh rằng công suất nhận được vẫn nằm trong phạm vi Rx được chỉ định của mô-đun sau khi lắp đặt. (Bởi admin)
A: Chắc chắn rồi. Bước sóng 1550.11nm hoàn toàn tuân thủ lưới băng tần C 100GHz của ITU, do đó hoàn toàn tương thích với các bộ ghép kênh và tách kênh DWDM 100GHz thụ động tiêu chuẩn. (Bởi admin)
Lựa chọn tiết kiệm chi phí tuyệt vời cho các liên kết đường truyền tín hiệu đến trạm thu phát sóng di động của nhà mạng. Hệ thống đo từ xa chẩn đoán DDM cung cấp báo cáo chính xác về mức độ quang học và nhiệt độ trong bảng điều khiển giám sát của chúng tôi ;)
Phù hợp tốt với bộ chuyển mạch tổng hợp trong nhà có bộ ghép kênh DWDM 100GHz. Mô-đun được nhận diện nhanh chóng và chỉ số công suất thu duy trì ổn định. =D
Giải pháp thu phát DWDM hoàn hảo để bổ sung dung lượng 10G trên mạng cáp quang đơn mode hiện có mà không cần kéo thêm cáp mới. Laser 1550.11nm kênh 34 duy trì độ ổn định cực cao trong quá trình kiểm tra tỷ lệ lỗi bit liên tục. Không có lỗi CRC nào trong suốt 72 giờ thử nghiệm chịu tải.
Cần một module 10G SFP+ DWDM 1550.11nm đáng tin cậy cho đường truyền trục chính trong khuôn viên trường. Cắm vào tủ rack trung tâm và kết nối hoạt động ngay lập tức mà không bị mất gói dữ liệu nào.
Chúng tôi đã sử dụng các thiết bị này để định tuyến vòng cáp quang DWDM mật độ cao giữa hai địa điểm của trường đại học. Bộ phát EML cung cấp công suất phát TX sạch +1dBm vào bộ lọc 100GHz của chúng tôi, và các giá trị DOM hoàn toàn khớp với máy đo công suất quang cầm tay của chúng tôi. Các thông số kỹ thuật SFP+ MSA được đáp ứng đầy đủ, giúp việc triển khai trở nên dễ dàng :-D
Chúng tôi đã vận hành các mô-đun DWDM này thông qua bộ ghép kênh lưới ITU 100GHz trên đoạn cáp quang tối dài 28km. Khả năng 10.7Gbps đã cung cấp cho chúng tôi đủ dung lượng dự phòng cho việc mở rộng SAN của mình =D
Chúng tôi đã lắp đặt các thiết bị này trên bốn bộ chuyển mạch phân phối trong phòng dữ liệu trong nhà. Chúng tuân thủ tiêu chuẩn SFF-8472 và SFF-8431, hệ điều hành không ghi nhận bất kỳ lỗi tương thích nào.
Tôi đã triển khai một lô mô-đun thu phát LS-DW3410-40C này để mở rộng mạng khuôn viên doanh nghiệp. Cả hai liên kết đều trải dài khoảng 32km cáp quang đơn mode thông qua các bảng đấu nối. Độ nhạy của bộ thu PIN duy trì tốt với biên độ 4dB dư, và nhiệt độ hoạt động giữ ở mức khoảng 38°C trong tủ rack thông gió. Hiệu suất tuyệt vời so với giá thành.
Đã được kiểm tra kỹ lưỡng trước khi triển khai đến nút mạng trục chính của trạm thu phát sóng di động ngoại ô. Ngay cả trong thời gian tải máy chủ cao điểm giữa trưa, mức nhiệt độ vẫn nằm trong phạm vi thương mại từ 0 đến 70°C. Dây cáp quang LC song công được cắm chắc chắn mà không bị lung lay, và tổn hao quang học trên quãng đường 30km vẫn ở mức không đáng kể.
Tôi vừa thay thế bộ thu phát quang cũ trên đường truyền máy chủ từ xa. Công suất phát TX ổn định ở mức khoảng +0.5dBm và công suất thu RX ổn định ở mức -11dBm, tôi rất hài lòng với nó :D
Việc giao hàng bị chậm hai ngày do thủ tục hải quan. Sau khi mở hộp, các mô-đun SFP+ DWDM 40km này hoạt động như mong đợi với các chỉ số công suất quang ổn định.
Chất lượng chế tạo chắc chắn ở phần chốt kim loại và vỏ máy. Bước sóng laser EML của chúng tôi chính xác ở mức 1550.11nm, kết nối hoàn hảo với bảng điều khiển hiện có của chúng tôi :-D
