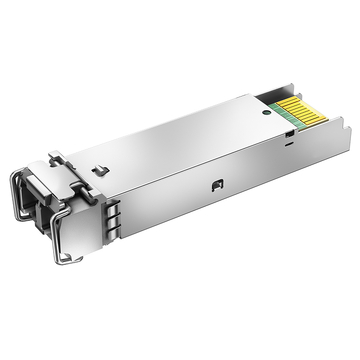

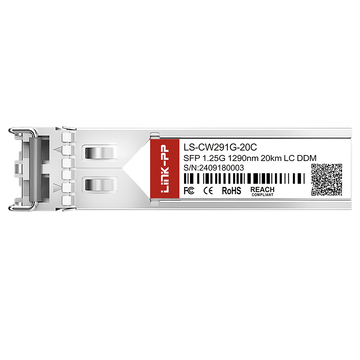

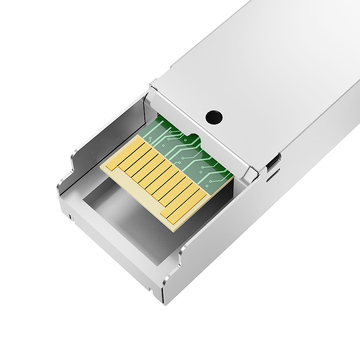

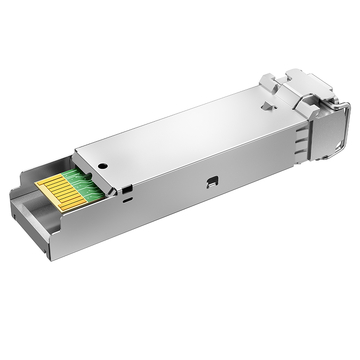

Tương thích Arista SFP-1G-CW-1290-20 LINK-PP Thông số kỹ thuật SFP 1G
Module SFP-1G-CW-1290-20 hoạt động trên bước sóng CWDM 1290nm, cho phép kết nối quang học lên đến 1.25Gbps trên các đoạn cáp quang đơn mode (SMF) dài đến 20km. Module này tích hợp laser CWDM DFB và bộ tách sóng quang PIN với khả năng giám sát quang học kỹ thuật số thời gian thực, duy trì hoạt động tiêu chuẩn thương mại từ 0 đến +70°C.
Mã số sản phẩm Arista
SFP-1G-CW-1290-20
Tên nhà cung cấp
LINK-PP
Form Factor
SFP
Tốc độ dữ liệu tối đa
1.25Gbps
Bước sóng
1290nm
Khoảng cách cáp tối đa
20km
của DINTEK
LC hai mặt
Phương tiện truyền thông
SMF
Loại máy phát
DFB
Loại máy thu
PIN
Năng lượng TX
-5 đến 0dBm
Nguồn RX
-26 đến -1dBm
Độ nhạy thu
-24dBm
receiver quá tải
-1dBm
EMC (Tương thích điện từ)
Hỗ trợ
DDM / DOM
Hỗ trợ
Phạm vi nhiệt độ vận hành
0 đến 70 ° C
giao thức
SFP MSA、SFF-8472
Các tính năng chính của Arista SFP-1G-CW-1290-20 tương thích LINK-PP SFP 1G
Tương thích Arista SFP-1G-CW-1290-20 LINK-PP Tích hợp công nghệ ghép kênh phân chia bước sóng thô (CWDM) vào một thiết kế dạng cắm nóng để cung cấp kết nối quang học 1Gbps đáng tin cậy trên khoảng cách 20km. Được thiết kế cho triển khai thương mại, nó kết hợp đầu cuối LC song công tiêu chuẩn với chẩn đoán kỹ thuật số thời gian thực để đơn giản hóa việc mở rộng và giám sát mạng.
Bộ thu phát này có thiết kế SFP cắm nóng, cho phép cài đặt và bảo trì nhanh chóng mà không làm gián đoạn hoạt động của thiết bị chủ. Nó hoàn toàn tuân thủ tiêu chuẩn Thỏa thuận Đa nguồn (MSA) để đảm bảo khả năng tương tác vật lý và điện liền mạch giữa các thiết bị chuyển mạch mạng tiêu chuẩn.
SFP-1G-CW-1290-20: Kết nối 1 Gbps cho tổng hợp cáp quang
Tốc độ truyền dữ liệu Gigabit Ethernet cho phép phân phối lưu lượng truy cập ổn định ở tốc độ đường truyền cao trên nhiều điểm truy cập đến các bộ chuyển mạch trung tâm. Khả năng cung cấp băng thông 1Gbps ổn định này làm cho mô-đun rất phù hợp cho các liên kết tổng hợp cáp quang đòi hỏi băng thông cao.
Mô-đun SFP-1G-CW-1290-20 với công nghệ CWDM giúp tiết kiệm năng lượng cáp quang.
Ghép kênh phân chia bước sóng thô cho phép nhiều kênh dữ liệu truyền đồng thời trên một môi trường vật lý dùng chung. Việc sử dụng phương pháp ghép kênh này tối đa hóa dung lượng cơ sở hạ tầng quang học hiện có mà không cần tốn chi phí kéo thêm cáp.
Mô-đun SFP-1G-CW-1290-20 với bước sóng 1290nm
Kênh quang 1290nm hoạt động trên tần số lưới ITU-T được xác định để đảm bảo sự cách ly quang phổ chính xác. Bộ phát chuyên dụng của nó ngăn ngừa nhiễu kênh liền kề trong các hệ thống ghép kênh CWDM đa bước sóng.
Mô-đun SFP-1G-CW-1290-20 hỗ trợ truyền dẫn 20km
Cáp quang đơn mode với phạm vi truyền dẫn lên đến 20km cung cấp đủ băng thông quang học cho các kết nối điểm-điểm trong khuôn viên trường và các vòng truy cập cục bộ. Laser DFB tích hợp và bộ thu PIN nhạy bén duy trì chất lượng tín hiệu quang học ổn định trên quãng đường trung bình này.
Mô-đun SFP-1G-CW-1290-20 với giao diện LC song công
Đầu nối quang LC song công tiêu chuẩn công nghiệp cung cấp khả năng kết nối cơ học chắc chắn, dạng gài với các dây vá quang thông dụng. Thiết kế hai sợi quang nhỏ gọn giúp giảm thiểu tổn hao chèn và hỗ trợ cấu hình cổng mật độ cao trên bảng vá.
Mô-đun SFP-1G-CW-1290-20 với DOM để giám sát thời gian thực
Chức năng giám sát quang học kỹ thuật số (DOM) tích hợp cung cấp dữ liệu đo từ xa theo thời gian thực về nhiệt độ hoạt động, điện áp nguồn, dòng điện phân cực laser và mức công suất truyền/nhận quang học. Hoàn toàn tương thích với các chức năng chẩn đoán kỹ thuật số của SFF-8472, nó cho phép các quản trị viên mạng chủ động phát hiện các sự cố liên kết thông qua phần mềm máy chủ.
Tương thích Arista SFP-1G-CW-1290-20 LINK-PP Chứng nhận SFP 1G
Tương thích Arista SFP-1G-CW-1290-20 LINK-PP Mô-đun CWDM SFP đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt, được hỗ trợ bởi các chứng nhận bao gồm ISO 9001, CE, RoHS và FCC. Những chứng nhận chính thức này xác minh rằng mô-đun tuân thủ các quy định toàn cầu về an toàn, chất lượng và môi trường dành cho mạng quang.
Mỗi mô-đun SFP đều trải qua quá trình kiểm tra nghiêm ngặt tại nhà máy, bao gồm phân tích mẫu mắt quang học và kiểm tra tỷ lệ lỗi bit (BER). Quy trình kiểm tra nhiều bước này đảm bảo chất lượng đầu ra quang học và độ ổn định tín hiệu nhất quán trước khi xuất xưởng.
Chứng nhận chất lượng SFP-1G-CW-1290-20
Việc tuân thủ nghiêm ngặt các hệ thống quản lý chất lượng được chứng nhận đảm bảo tiêu chuẩn sản xuất nhất quán trên mọi lô sản phẩm. Các chứng nhận toàn cầu này xác minh rằng mỗi mô-đun đáp ứng các yêu cầu về an toàn điện và vật liệu môi trường theo quy định.
Sản phẩm này tuân thủ tiêu chuẩn ISO9001. Hệ thống này áp dụng cho các công ty tham gia phát triển, sản xuất và cung cấp dịch vụ sản phẩm cáp quang. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
ISO/IEC 27001 là tiêu chuẩn quốc tế về quản lý và xử lý an ninh thông tin. Tiêu chuẩn này được Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) và Ủy ban Kỹ thuật Điện Quốc tế (IEC) đồng phát triển. Tiêu chuẩn này đặt ra các yêu cầu cho việc thiết lập, triển khai, duy trì và cải tiến liên tục hệ thống quản lý an ninh thông tin (ISMS). Việc đạt được chứng chỉ ISO 27001 đồng nghĩa với việc doanh nghiệp đã vượt qua cuộc kiểm toán do một tổ chức chứng nhận thực hiện, chứng minh hệ thống quản lý an ninh thông tin của doanh nghiệp đáp ứng các yêu cầu của tiêu chuẩn quốc tế này. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này tuân thủ tiêu chuẩn ISO14001. Sản phẩm được thiết kế để sử dụng cho các tổ chức muốn quản lý trách nhiệm môi trường của mình một cách có hệ thống, góp phần vào trụ cột môi trường bền vững. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
ISO 45001 là tiêu chuẩn toàn cầu đặt ra các yêu cầu đối với hệ thống quản lý sức khỏe và an toàn nghề nghiệp (OH&SMS).
REACH là một quy định của Liên minh Châu Âu về Đăng ký, Đánh giá, Cấp phép và Hạn chế Hóa chất. Quy định này có hiệu lực từ ngày 1 tháng 6 năm 2007 và thay thế một số Chỉ thị và Quy định của Châu Âu bằng một hệ thống duy nhất. Quy định này nhằm mục đích bảo vệ sức khỏe con người và an toàn môi trường, duy trì và cải thiện khả năng cạnh tranh của ngành công nghiệp hóa chất EU, đồng thời phát triển năng lực đổi mới cho các hợp chất không độc hại và vô hại nhằm ngăn chặn sự phân mảnh thị trường, tăng cường tính minh bạch trong việc sử dụng hóa chất, thúc đẩy các thí nghiệm phi động vật và theo đuổi phát triển xã hội bền vững. liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này đáp ứng các yêu cầu hiện hành của Chỉ thị (EU) 2015/863 về RoHS. Chỉ thị này hạn chế sử dụng 10 vật liệu nguy hiểm trong sản xuất các loại thiết bị điện và điện tử khác nhau: chì, thủy ngân, cadmium, crom hóa trị sáu, polybrominated biphenyls, polybrominated diphenyl ethers và bốn loại phthalate khác nhau. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này hoàn toàn phù hợp với FCC, nhằm mục đích quản lý sóng vô tuyến và từ trường hợp lý hơn. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
CB là hệ thống quốc tế do IECEE vận hành. Sản phẩm này dựa trên tiêu chuẩn IEC để kiểm tra hiệu suất an toàn của các sản phẩm điện. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Sản phẩm này hoàn toàn tuân thủ chứng nhận UKCA (Đánh giá sự phù hợp của Vương quốc Anh), chứng nhận sản phẩm đáp ứng mọi tiêu chuẩn chất lượng có liên quan cũng như các yêu cầu về sức khỏe và an toàn. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
Chứng nhận UL là chứng nhận không bắt buộc tại Hoa Kỳ, chủ yếu là thử nghiệm và chứng nhận hiệu suất an toàn của sản phẩm. Mục đích cuối cùng của nó là có được những sản phẩm có mức độ an toàn tương đối cho thị trường và góp phần đảm bảo an toàn cho sức khỏe con người và tài sản. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm.
SFP-1G-CW-1290-20 được chứng nhận về khả năng tương thích đáng tin cậy với thiết bị chủ.
Quá trình kiểm tra toàn diện thiết bị chuyển mạch xác nhận khả năng tương thích hoàn toàn giữa nhiều loại thiết bị chuyển mạch, bộ định tuyến và bộ chuyển đổi phương tiện tiêu chuẩn của các nhà cung cấp khác nhau. Xác thực cắm và chạy đảm bảo nhận diện liên kết ngay lập tức và báo cáo DOM không lỗi khi cắm vào.
Kiểm tra nghiêm ngặt đảm bảo hiệu suất SFP đáng tin cậy
Mỗi bộ thu phát SFP-1G-CW-1290-20 1G đều trải qua quá trình đánh giá phần cứng và quang học toàn diện để đảm bảo tính toàn vẹn tín hiệu ổn định trong các mạng vận hành. Để tìm hiểu thêm về quy trình kiểm định và cấu hình thiết bị của chúng tôi, hãy truy cập trang web. LINK-PP Trung tâm hỗ trợ kiểm thử.
Kiểm tra phổ quang học
Kiểm tra độ chính xác bước sóng trung tâm và tỷ lệ triệt tiêu xung phụ theo tiêu chuẩn.
Kiểm tra mẫu mắt
Đánh giá độ rõ nét của dạng sóng phát quang và tỷ lệ tín hiệu trên nhiễu tổng thể.
Kiểm tra tỷ lệ lỗi bit
Đo lường độ chính xác truyền dữ liệu trên các liên kết cáp quang đơn mode mở rộng.
Kiểm tra nhiệt độ
Xác nhận hiệu suất quang học ổn định trong điều kiện vận hành thương mại tiêu chuẩn.
Vận chuyển sản phẩm tương thích với Arista SFP-1G-CW-1290-20 LINK-PP SFP 1G
Mỗi bộ thu phát SFP-1G-CW-1290-20 đều được chuẩn bị cẩn thận bằng các vật liệu bảo vệ chuyên dụng để ngăn ngừa hư hỏng vật lý và tĩnh điện trong quá trình vận chuyển. Mạng lưới hậu cần đáng tin cậy đảm bảo tất cả các đơn đặt hàng được xử lý nhanh chóng và giao hàng an toàn đến các điểm đến quốc tế.
Bao bì bảo vệ chống tĩnh điện
Ngăn ngừa hư hỏng do phóng điện tĩnh điện trên các chân tiếp xúc điện và mạch điện bên trong.
Bảo vệ vận chuyển chống sốc
Hấp thụ các chấn động cơ học để duy trì sự thẳng hàng của cụm quang học trong quá trình vận chuyển.
Xử lý và giao hàng nhanh chóng
Đẩy nhanh quá trình xác nhận đơn hàng và xuất kho để chuyển giao cho nhà vận chuyển một cách nhanh chóng.
Dịch vụ vận chuyển toàn cầu và giao hàng quốc tế
Cung cấp máy thu phát trên toàn thế giới thông qua các nhà vận chuyển quốc tế uy tín.
Tương thích Arista SFP-1G-CW-1290-20 LINK-PP Trình diễn cách sử dụng SFP 1G
Cắm bộ thu phát quang SFP-1G-CW-1290-20 vào cổng chuyển mạch SFP tương thích và kết nối cáp quang LC đơn mode song công với kênh CWDM MUX/DEMUX tương ứng. Cấu hình đơn giản này nhanh chóng tổng hợp các liên kết truy cập 1Gbps phân tán thành các mạng lõi tập trung, tối đa hóa băng thông trên các tuyến cáp quang đơn mode đường dài.
Hỗ trợ kỹ thuật SFP-1G-CW-1290-20
LINK-PP Cung cấp hỗ trợ kỹ thuật toàn diện, từ tư vấn trước bán hàng đến hỗ trợ sau triển khai, đảm bảo tích hợp suôn sẻ và hiệu suất mạng đáng tin cậy.
Tư vấn kỹ thuật trước khi bán hàng
Tư vấn chuyên nghiệp giúp bạn lựa chọn mô-đun SFP-1G-CW-1290-20 tối ưu nhất cho thiết kế mạng và nhu cầu ứng dụng của bạn.
Hỗ trợ xác minh tính tương thích
Đã xác nhận khả năng tương thích với LINK-PP các thiết bị chuyển mạch và các nền tảng mạng thông dụng khác để triển khai liền mạch.
Hỗ trợ triển khai và cài đặt
Hướng dẫn từng bước toàn diện về cài đặt, cấu hình và thiết lập ban đầu, đảm bảo triển khai chính xác và vận hành ổn định, đáng tin cậy ngay từ đầu.
Đảm bảo kỹ thuật dài hạn
Hỗ trợ kỹ thuật liên tục trong suốt vòng đời sản phẩm, mang lại sự ổn định lâu dài cho các mạng lưới cấp doanh nghiệp và nhà mạng.
A: Chúng có thể chạy trên cùng một sợi quang miễn là bạn định tuyến chúng qua bộ lọc CWDM Mux/Demux chuyên dụng. Vì quang học 1310nm truyền thống phát ra phổ ánh sáng tương đối rộng, việc đưa cả hai vào một bộ chia tín hiệu không được lọc có thể gây ra hiện tượng chồng chéo quang học. Bộ lọc CWDM mux tiêu chuẩn sẽ tách biệt rõ ràng bước sóng 1290nm (khoảng cách kênh 20nm) mà không gây nhiễu xuyên kênh. (Bởi admin)
A: Có. Với hỗ trợ DOM của SFF-8472, bộ chuyển mạch hoặc nền tảng giám sát của bạn có thể đọc các giá trị như công suất phát, công suất thu, nhiệt độ mô-đun, điện áp và dòng điện phân cực khi máy chủ hỗ trợ các trường đó. Việc theo dõi sự thay đổi công suất RX theo thời gian có thể giúp phát hiện các đầu nối bị bẩn, các vấn đề về uốn cong hoặc sự gia tăng tổn hao mối nối trước khi liên kết đạt đến giới hạn hoạt động của nó. (Bởi admin)
A: Phạm vi hoạt động được chỉ định của mô-đun là từ 0 đến 70°C, vì vậy tính phù hợp phụ thuộc vào nhiệt độ thực tế bên trong vỏ thiết bị, chứ không chỉ phụ thuộc vào thời tiết bên ngoài. Hãy sử dụng nó trong tủ có điều hòa nhiệt độ hoặc thông gió tốt, nơi các điều kiện bên trong nằm trong phạm vi cho phép; đối với các ứng dụng tiếp xúc trực tiếp với môi trường hoặc ở nhiệt độ khắc nghiệt, hãy chọn loại quang học chịu nhiệt công nghiệp. (Bởi admin)
A: Không, nó sẽ không làm gián đoạn các liên kết lân cận. Mô-đun này có chuẩn SFP cắm nóng thực sự với tính năng bảo vệ ESD tích hợp và trình tự khởi động mềm cho nguồn cấp 3.3V. Bạn có thể cắm hoặc rút nó một cách an toàn trong khi khung máy chuyển mạch đang được cấp nguồn và hoạt động. (Bởi admin)
A: Có. Kiến trúc phần cứng LS-CW291G-20C hỗ trợ sẵn Fiber Channel 1.063Gbps ngoài chuẩn Gigabit Ethernet 1.25Gbps. Chỉ cần đảm bảo giao diện chuyển mạch lưu trữ của bạn được cấu hình ở chế độ 1G FC. (Bởi admin)
Đã triển khai 12 thiết bị cho một nút phân phối cáp quang đến tận phòng tại khu công nghiệp. Đã thử nghiệm trên nhiều mạch khách hàng thương mại với khoảng cách lên đến 18km; công suất truyền tải duy trì ổn định hoàn hảo và khả năng tương thích với các bộ định tuyến tại cơ sở khách hàng diễn ra liền mạch ngay từ khi xuất xưởng.
Tôi đã thay thế hệ thống quang học tiêu chuẩn bằng hệ thống CWDM này để tiết kiệm cáp quang. Độ nhạy của bộ thu có đủ khoảng dự trữ cho các đường dây trong tòa nhà của chúng tôi, và nó hoạt động khá mát mẻ bên trong giá đỡ máy chủ. :-)
Chúng tôi đã mua một lô module SFP 20km cho các switch tổng hợp gigabit đời cũ, nơi chúng tôi cần bổ sung dung lượng CWDM mà không cần thay thế cáp quang. Các module này phù hợp với sơ đồ kênh hiện có của chúng tôi và đã vượt qua các kiểm tra tương thích cơ bản mà không gặp bất kỳ sự cố nào về mã hóa.
Tôi đã cấu hình các mô-đun này cho một trung tâm an ninh kho hậu cần, kết nối các cổng an ninh bên ngoài qua hơn 12km cáp đơn mode. Hệ thống đo từ xa DOM thời gian thực giúp việc bảo trì từ xa trở nên đơn giản hơn bằng cách cho phép chúng tôi kiểm tra mức độ ánh sáng từ văn phòng trung tâm mà không cần đến các tủ điều khiển ngoài hiện trường.
Hệ thống phân phối mạng xương sống của doanh nghiệp chúng tôi sắp hết cáp quang dự phòng, vì vậy chúng tôi đã bổ sung thêm kênh 1290nm này bên cạnh các liên kết chính. Thiết bị quang được nhận diện ngay lập tức trên các bộ chuyển mạch lõi của nhiều nhà cung cấp khác nhau mà không gây ra bất kỳ cảnh báo nào. Công suất quang đầu ra vẫn ổn định ngay cả khi lưu lượng người dùng cao vào ban ngày. =D
Chúng tôi sử dụng các mô-đun CWDM này trong quá trình chuyển đổi mạng trục khuôn viên trường, nơi nguồn cáp quang đơn mode dự phòng bị hạn chế. Tốc độ SFP 1.25G hoàn toàn đáp ứng nhu cầu của các đường truyền uplink 1G cũ của chúng tôi, và bước sóng CWDM 1290nm giúp giữ cho mỗi dịch vụ được tách biệt.
Các mô-đun CWDM SFP này hoạt động rất tốt ở tốc độ gigabit trên đường truyền dài 15km của chúng tôi, nhưng hộp vận chuyển bị bẹp nhẹ trong quá trình giao hàng và đến muộn vài ngày. May mắn thay, các bộ thu phát vẫn an toàn bên trong khay bảo vệ của chúng.
Đã xây dựng một liên kết sao chép tốc độ cao đến cơ sở phục hồi thảm họa thương mại ngoài địa điểm của chúng tôi thông qua 17km cáp quang. Với độ nhạy thu cao, mô-đun này cung cấp đủ biên độ an toàn quang học sau khi mất tín hiệu tại bộ ghép kênh. Chất lượng chế tạo rất đáng tin cậy, vỏ kim loại chắc chắn và báo cáo công suất chính xác.
Chúng tôi đã sử dụng các mô-đun SFP 1290nm này cho hệ thống camera giám sát thương mại phủ khắp thành phố. Kết nối luôn ổn định, không bị mất khung hình nào ngay cả khi đi qua nhiều bảng đấu nối trong các tòa nhà dọc theo tuyến đường dài 15km.
Các bộ thu phát hoạt động hoàn toàn như mong đợi. Việc vận chuyển mất thêm một ngày do quá trình chuyển giao của nhà vận chuyển, nhưng đơn hàng đã đến đầy đủ và các mô-đun đã vượt qua bài kiểm tra đầu vào của chúng tôi.
Đã triển khai một loạt thiết bị tại các trạm thiết bị viễn thông từ xa để phục vụ việc kết nối mạng di động thương mại. Đường truyền dài 20km dễ dàng đáp ứng tất cả các bảng đấu nối và mối nối trung gian của chúng tôi. Hoạt động tốt trong phạm vi nhiệt độ tiêu chuẩn thương mại, nhiệt độ bên trong duy trì ở mức khoảng 38°C bên trong các giá đỡ máy chủ dày đặc.
Tôi đã mua tám bộ thu phát SFP CWDM này để sử dụng cho kênh 1290nm trên giá đỡ bộ ghép kênh quang thụ động của chúng tôi. Chúng hoạt động ổn định với mạch LC song công và hoàn toàn tương thích với thiết lập tổng hợp đa nhà cung cấp của chúng tôi. :D
