halo hfjt1-1g20c3rl compatible link-pp lpjk0071cnl gigabit rj45 connector magjack 100 1000 base-t 1x1 port tab up without led

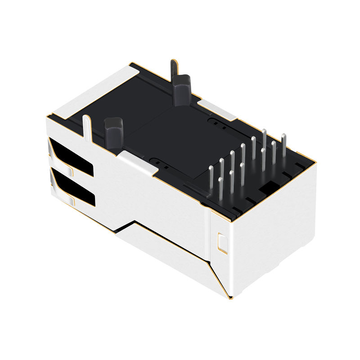

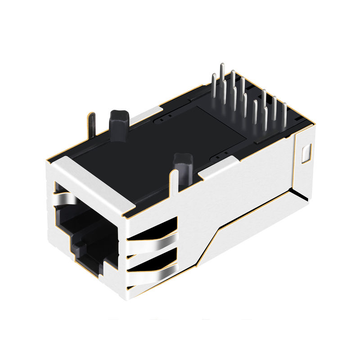

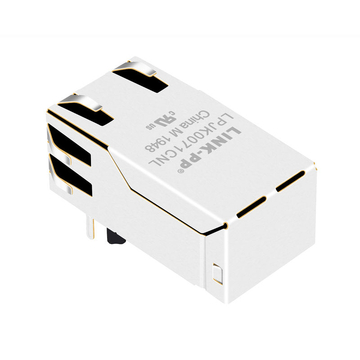

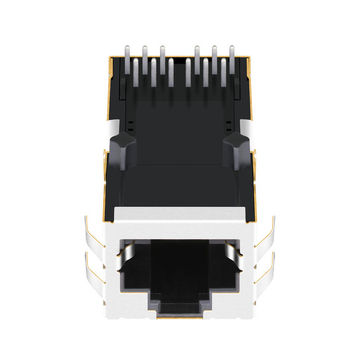

Совместимость с Halo HFJT1-1G20C3RL LINK-PP Гигабитный разъем RJ0071 LPJK45CNL Magjack 100/1000 Base-T, 1x1, выступ порта вверх без светодиода

Обзор продукта

Продукт
Совместимость с Halo HFJT1-1G20C3RL LINK-PP Гигабитный разъем RJ0071 LPJK45CNL Magjack 100/1000 Base-T, 1x1, выступ порта вверх без светодиода
SKU
178811
P / N
LPJK0071CNL
Цена
3,70 €
Сток
5300 в наличии
Продано
5.7K
URL-адрес продукта
https://www.l-p.com/products/474425.htm
Цена за единицу 3,70 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
Производство: LINK-PPP / N: LPJK0071CNLАртикул: 178811

Совместимо с Halo HFJT1-1G20C3RLДаташит3D МодельВсе загрузки

Совместимый P / N:
HFJT1-1G20C3RL
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
3.700 €
1–99 шт.
3.033 €
100–599 шт.
2.664 €
600–1,199 шт.
2.035 €
1,200–5,999 шт.
1.739 €
≥6,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
5300 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 60
Итоговая цена:
3,70 €
Детали упаковки
60 шт.
960 шт.
Лоток
× × 37 30 30 см
0.011 кг
10.1 кг

Совместимость с Halo HFJT1-1G20C3RL LINK-PP Гигабитный разъем RJ0071 LPJK45CNL Magjack 100/1000 Base-T Magnetics (порт 1x1, выступ вверх, без светодиода)


LPJK0071CNL поддерживает скорость 100/1000 Base-T, соответствует стандартам IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать для поддержки таких приложений, как автоматизация, Ethernet Control и игровой контроллер.


LINK-PP Номер детали
LPJK0071CNL Номер детали Halo HFJT1-1G20C3RL
Статус детали
Активных Тип соединителя
разъем
Количество позиций / контактов
12p8c (RJ45, Ethernet) Приложение-Lan
Ethernet (без PoE)
Количество портов
1x1 портСкорость
10/100/1000 База-Т
Защелка
UPКоличество ядер на порт
12
Ориентация
Угол 90 ° (вправо)Угол крепления печатной платы

БОКОВОЙ ВХОД

Вкладки Shield EMI
ССветодиодный вариант

Без светодиодов

Печатные платы
FR4Подставка для печатной платы

Т ПОСТ

Высота упаковки (дюймы / мм)
0.531/13.50Длина упаковки (дюймы / мм)

1.280/32.50

Ширина упаковки (дюймы)
0.654/16.60Температура

От 0 ℃ до 70 ℃

Схема Bst
ДаAutomDX

ДА

Диоды
НетПокрытие контактной зоны сопряжения

ЗОЛОТО 6u "/ 15u" / 30u "

Соотношение витков RX / TX
1 карат: 1 каратКонфигурация RX / TX

Т, С

LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

LPJK0071CNL Рисунок LPJK0071CNL.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Стандартный бессвинцовый гель, пиковая температура 245℃, выдержка от 60 до 90 секунд выше температуры ликвидуса, затем выдержка при температуре от 150 до 180℃ в течение 90 секунд. Поскольку корпус тяжелый, добавьте опорный штифт под центральную часть геля и поддерживайте скорость нагрева ниже 2℃ в секунду. Без штифта мы измерили прогиб в пике 0.3 мм и два треснувших соединения на внешних концах из 50 досок. Со штифтом 300 досок прошли чистую обработку с первого раза с точностью 99.4%. by LINK-PP Техподдержка
  • A:
    Да, вырез зеркально отражен по вертикали. Защелка расположена сверху отверстия для положения «вверх» и снизу для положения «вниз», поэтому штамп для положения «вниз» не подойдет без переворачивания, а переворачивание смещает монтажные отверстия. Общий размер отверстия остается тем же — 16.60 мм в ширину. Если вы устанавливаете новый элемент, перед окончательной установкой измерьте существующий вырез по нашему чертежу, это самая распространенная ошибка при подгонке, которую мы видим. by LINK-PP Техподдержка
  • A:
    Да, возможно покрытие толщиной 30 микродюймов в зоне сопряжения, это займет примерно на 5 рабочих дней больше и увеличит цену примерно на 12%. Это сдвинет точку износа с примерно 800 циклов до более чем 2000. Укажите это требование в заказе на поставку с изменениями чертежа, и мы подтвердим его по электронной почте перед началом производства. Не запрашивайте 30 микродюймов на хвостовых частях, им необходимо паяемое покрытие, золото в этом месте вызывает охрупчивание соединения. by LINK-PP Техподдержка
  • A:
    Расстояние от поверхности печатной платы до верхней части корпуса составляет 13.50 мм; защелка находится внутри этого пространства и не увеличивает высоту. Корпус штекера добавляет около 6 мм сверху при вставке, поэтому рассчитывайте на общий зазор в 20 мм над платой при вставленном штекере. Если зазор между крышкой и платой составляет 14.2 мм, как у нас, штекер войдет, но защитный колпачок штекера будет касаться платы, поэтому проверьте длину колпачка. by LINK-PP Техподдержка
  • A:
    Обе конструкции с 12 сердечниками обладают достаточной мощностью обмотки для 30 Вт как на парах данных, так и на запасных парах, либо распределяя мощность между ними. Мы тестировали 30 Вт на запасных парах в течение 8 часов при 45℃, и пиковая температура сердечника достигла 71℃, что находится в пределах допустимых параметров материала. Ограничение касается общей мощности на порт, а не того, какие пары вы используете. Не превышайте 30 Вт без консультации с нами, для номинала 60 Вт типа 4 требуется другой сердечник. by LINK-PP Техподдержка
  • A:
    Дополнительные четыре контакта представляют собой дополнительные обмотки трансформатора, выведенные к разъему, это не запасные сигнальные пары. В этом корпусе мы используем их в качестве центральных выводов и стока экрана, что позволяет подключать ток PoE и заземление шасси без внешнего перемычки. Два из них подключены к центральным выводам трансформатора, два — к корпусу. Если вам нужны все 12 контактов в качестве отдельных сигнальных трактов, это не тот компонент, обратитесь к нам за версией с 12 контактами. by LINK-PP Техподдержка

Отзывы клиентов

  • 5

    21 отзывов

  • 5 Звезды
    95%
    4 Звезды
    5%
    3 Звезды
    0%
    2 Звезды
    0%
    1 Star
    0%
  • Все отзывы (21)
Нет данных
R *** е
Объединенные Арабские Эмираты
Проверенная покупка
5.0
2026-11-16
12p8c без ламп — выгодное приобретение при тех же габаритах. =)
CD
Чили
Проверенная покупка
5.0
2026-09-18
Гигабитный разъем Magjack, без ламп, стоит своих денег.
А *** м
Саудовская Аравия
Проверенная покупка
4.0
2026-08-30
Гигабитный режим работает стабильно, высота идеальная, но лоток пришел с неплотно закрытой крышкой, и у четырех устройств был слегка погнут защитный язычок от электромагнитных помех. Его легко выпрямить, и устройство все еще работало, но внутренняя упаковка слишком тонкая для заказа из 300 штук.
E *** е
Израиль
Проверенная покупка
5.0
2026-06-24
Дополнительные контакты на корпусе 12p8c полезны, если вам нужно определить заземление шасси или сток экрана. Мы подключили два из них к корпусу, а два — к разрядному резистору, что позволило нам отказаться от отдельного заземляющего зажима. Это сэкономило одну деталь и около 3 мм края платы. Стоит знать это, прежде чем предполагать, что 12 контактов означают 12 сигналов.
D *** п
Чешская Республика
Проверенная покупка
5.0
2026-06-13
Мы сравнили это с фирменным 12-жильным разъемом Magjack, который стоил в 1.9 раза дороже и имел срок поставки 7 недель. Размеры, высота и вырез в панели совпадали. Частота ошибок передачи данных за 48 часов была идентичной и составляла менее 1E-12. Единственное отличие, которое я обнаружил, — это упаковка для доставки, у них она была лучше, но меня это не волнует.
