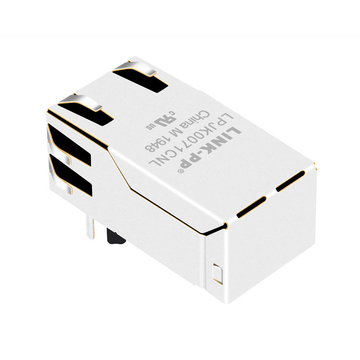

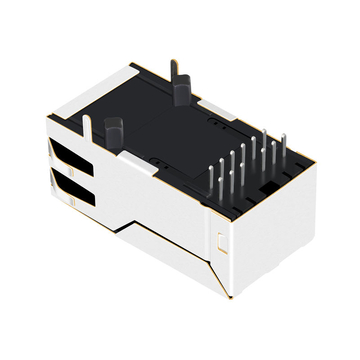

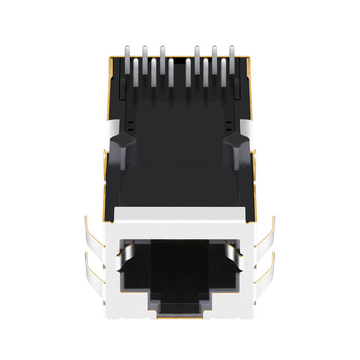

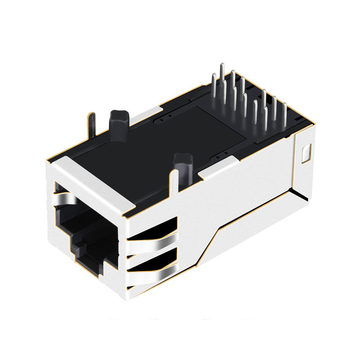

LPJK0071CNL 100 1000 base-t 1x1 port rj45 magjack connector tab up without led

LPJK0071CNL 100/1000 Base-T 1x1 Порт разъема RJ45 Magjack Выступ вверх без светодиода

Обзор продукта

Продукт
LPJK0071CNL 100/1000 Base-T 1x1 Порт разъема RJ45 Magjack Выступ вверх без светодиода
SKU
177432
P / N
LPJK0071CNL
Цена
3,70 €
Сток
5300 в наличии
Продано
700
URL-адрес продукта
https://www.l-p.com/products/473334.htm
Цена за единицу 3,70 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
Производство: LINK-PPP / N: LPJK0071CNLАртикул: 177432

LINK-PP оригиналДаташит3D МодельВсе загрузки

Совместимый P / N:
LPJK0071CNL
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
3.700 €
1–99 шт.
3.033 €
100–599 шт.
2.664 €
600–1,199 шт.
2.035 €
1,200–5,999 шт.
1.739 €
≥6,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
5300 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 60
Итоговая цена:
3,70 €
Детали упаковки
60 шт.
960 шт.
Лоток
× × 37 30 30 см
0.011 кг
10.1 кг

LINK-PP LPJK0071CNL Разъем Magjack 100/1000 Base-T RJ45 для интеллектуальных счетчиков и спутниковой связи (порт 1x1, выступ вверх, без светодиода)


LPJK0071CNL поддерживает скорость 100/1000 Base-T, соответствует стандартам IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать для поддержки таких приложений, как автоматизация, Ethernet Control и игровой контроллер.


LINK-PP Part Number:
LPJK0071CNL Тип соединителя
разъем
Статус детали
Активных Тип установки
Через отверстие
Количество позиций / контактов
12p8c (RJ45, Ethernet) Приложение-Lan
Ethernet (без PoE)
Количество портов
1x1 портСкорость
10/100/1000 База-Т
Защелка
UPКоличество ядер на порт
12
Ориентация
Угол 90 ° (вправо)Угол крепления печатной платы

БОКОВОЙ ВХОД

Вкладки Shield EMI
ССветодиодный вариант

Без светодиодов

Печатные платы
FR4Подставка для печатной платы

Т ПОСТ

Высота упаковки (дюймы / мм)
0.531/13.50Длина упаковки (дюймы / мм)

1.280/32.50

Ширина упаковки (дюймы)
0.654/16.60Температура

От 0 ℃ до 70 ℃

Схема Bst
ДаAutomDX

ДА

Диоды
НетПокрытие контактной зоны сопряжения

ЗОЛОТО 6u "/ 15u" / 30u "

Соотношение витков RX / TX
1 карат: 1 каратКонфигурация RX / TX

Т, С

LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

LPJK0071CNL Рисунок LPJK0071CNL.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Стандартный бессвинцовый гель, пиковая температура 245℃, выдержка от 60 до 90 секунд выше температуры ликвидуса, затем выдержка при температуре от 150 до 180℃ в течение 90 секунд. Поскольку корпус тяжелый, добавьте опорный штифт под центральную часть геля и поддерживайте скорость нагрева ниже 2℃ в секунду. Без штифта мы измерили прогиб в пике 0.3 мм и два треснувших соединения на внешних концах из 50 досок. Со штифтом 300 досок прошли чистую обработку с первого раза с точностью 99.4%. by LINK-PP Техподдержка
  • A:
    Да, вырез зеркально отражен по вертикали. Защелка расположена сверху отверстия для положения «вверх» и снизу для положения «вниз», поэтому штамп для положения «вниз» не подойдет без переворачивания, а переворачивание смещает монтажные отверстия. Общий размер отверстия остается тем же — 16.60 мм в ширину. Если вы устанавливаете новый элемент, перед окончательной установкой измерьте существующий вырез по нашему чертежу, это самая распространенная ошибка при подгонке, которую мы видим. by LINK-PP Техподдержка
  • A:
    Да, возможно покрытие толщиной 30 микродюймов в зоне сопряжения, это займет примерно на 5 рабочих дней больше и увеличит цену примерно на 12%. Это сдвинет точку износа с примерно 800 циклов до более чем 2000. Укажите это требование в заказе на поставку с изменениями чертежа, и мы подтвердим его по электронной почте перед началом производства. Не запрашивайте 30 микродюймов на хвостовых частях, им необходимо паяемое покрытие, золото в этом месте вызывает охрупчивание соединения. by LINK-PP Техподдержка
  • A:
    Расстояние от поверхности печатной платы до верхней части корпуса составляет 13.50 мм; защелка находится внутри этого пространства и не увеличивает высоту. Корпус штекера добавляет около 6 мм сверху при вставке, поэтому рассчитывайте на общий зазор в 20 мм над платой при вставленном штекере. Если зазор между крышкой и платой составляет 14.2 мм, как у нас, штекер войдет, но защитный колпачок штекера будет касаться платы, поэтому проверьте длину колпачка. by LINK-PP Техподдержка
  • A:
    Обе конструкции с 12 сердечниками обладают достаточной мощностью обмотки для 30 Вт как на парах данных, так и на запасных парах, либо распределяя мощность между ними. Мы тестировали 30 Вт на запасных парах в течение 8 часов при 45℃, и пиковая температура сердечника достигла 71℃, что находится в пределах допустимых параметров материала. Ограничение касается общей мощности на порт, а не того, какие пары вы используете. Не превышайте 30 Вт без консультации с нами, для номинала 60 Вт типа 4 требуется другой сердечник. by LINK-PP Техподдержка
  • A:
    Дополнительные четыре контакта представляют собой дополнительные обмотки трансформатора, выведенные к разъему, это не запасные сигнальные пары. В этом корпусе мы используем их в качестве центральных выводов и стока экрана, что позволяет подключать ток PoE и заземление шасси без внешнего перемычки. Два из них подключены к центральным выводам трансформатора, два — к корпусу. Если вам нужны все 12 контактов в качестве отдельных сигнальных трактов, это не тот компонент, обратитесь к нам за версией с 12 контактами. by LINK-PP Техподдержка

Отзывы клиентов

  • 4.9

    29 отзывов

  • 5 Звезды
    93%
    4 Звезды
    7%
    3 Звезды
    0%
    2 Звезды
    0%
    1 Star
    0%
  • Все отзывы (29)
Нет данных
R *** е
Объединенные Арабские Эмираты
Проверенная покупка
5.0
2026-11-16
12p8c без ламп — выгодное приобретение при тех же габаритах. =)
К *** п
Дания
Проверенная покупка
4.0
2026-10-17
У одного разъема был погнут язычок, но контакты 12p8c были прямыми. Высота 13.50 мм, длина 32.50 мм, поэтому он достает до панели без подставки, что соответствует спецификации.
CD
Чили
Проверенная покупка
5.0
2026-09-18
Гигабитный разъем Magjack, без ламп, стоит своих денег.
А *** м
Саудовская Аравия
Проверенная покупка
4.0
2026-08-30
Гигабитный режим работает стабильно, высота идеальная, но лоток пришел с неплотно закрытой крышкой, и у четырех устройств был слегка погнут защитный язычок от электромагнитных помех. Его легко выпрямить, и устройство все еще работало, но внутренняя упаковка слишком тонкая для заказа из 300 штук.
F *** d
Испания
Проверенная покупка
5.0
2026-08-20
В нашей лаборатории ЭМС было измерено снижение уровня излучения на 5 дБ на частоте 125 МГц при припаянных к шасси контактах по сравнению с неэкранированным разъемом, который мы тестировали. В сочетании с балансировкой трансформатора мы прошли испытания в классе B с запасом в 4 дБ с первой попытки, без ферритовых бусин и без переделки платы. Уже одно это окупило разницу в цене по сравнению с более дешевым компонентом.
