O GLC-MMD é um pilar fundamental nas redes corporativas, servindo como o transceptor SFP 1000BASE-SX padrão da indústria para aplicações Gigabit Ethernet de curto alcance. Utilizando um laser VCSEL de 850 nm e um conector LC duplo, este módulo foi projetado especificamente para fornecer transmissão de dados confiável em fibra multimodo. À medida que os data centers modernos migram para estratégias de hardware mais econômicas, alternativas de alta qualidade compatíveis com Cisco e o GLC-MMD tornaram-se componentes essenciais, oferecendo a mesma precisão técnica e recursos de monitoramento de diagnóstico digital que os equipamentos originais.
Compreender a estrutura técnica da alternativa GLC-MMD é vital para manter a integridade da rede e otimizar os trechos de fibra. Este artigo apresenta uma análise aprofundada das especificações da camada física, desde os limites de distância de transmissão em fibra multimodo até a integração perfeita da EEPROM com as plataformas Cisco Catalyst e Nexus. Ao explorar os parâmetros críticos de potência de lançamento, sensibilidade do receptor e testes de interoperabilidade, buscamos fornecer os dados técnicos necessários para um enlace óptico robusto e de alto desempenho.

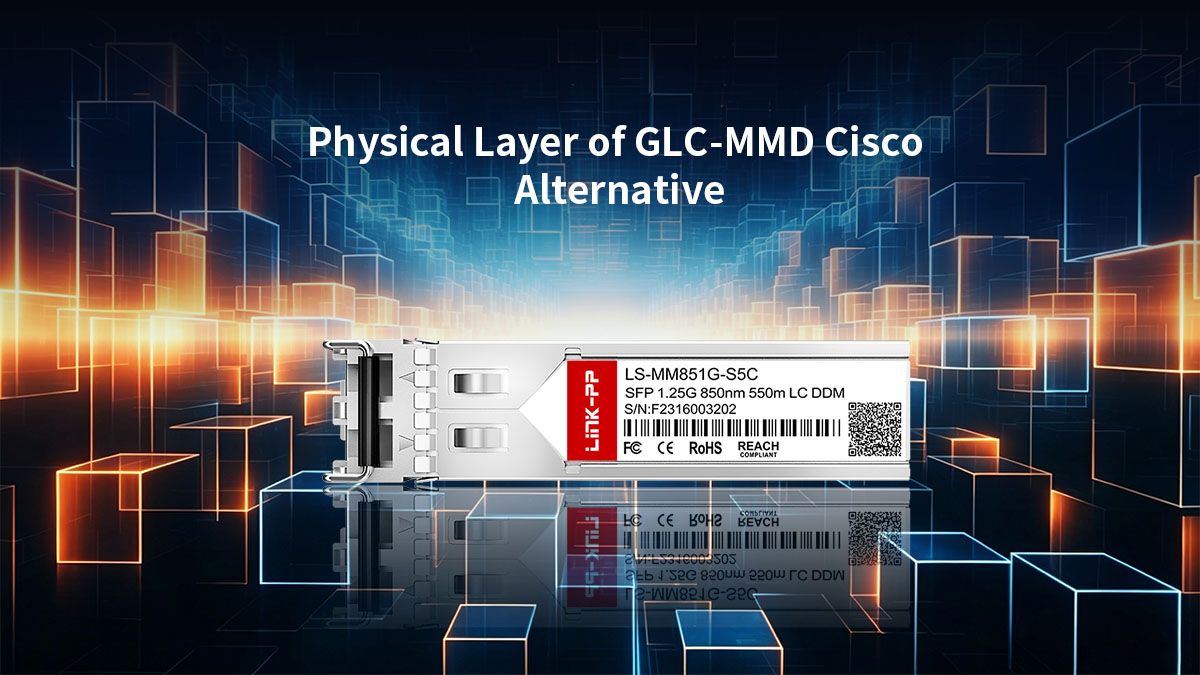

⬇️ Entendendo a Camada Física da Alternativa Cisco GLC-MMD
A camada física de uma alternativa GLC-MMD define as características de hardware e os mecanismos ópticos que garantem a transmissão confiável de dados em alta velocidade. Ao aderir a rigorosos padrões de engenharia, módulos compatíveis com GLC-MMD, como o LINK-PP Os transceptores SFP LS-MM851G-S5C de 850 nm e 1G proporcionam uma interface física perfeita entre o circuito elétrico do switch e a rede de fibra óptica.
Tecnologia de laser VCSEL (Vertical-Cavity Surface-Emitting Laser) de 850 nm
O núcleo da alternativa GLC-MMD é o VCSEL de 850 nm, um laser semicondutor especializado que emite luz perpendicularmente à sua superfície superior. Essa tecnologia é preferida para aplicações 1000BASE-SX de curto alcance, pois combina alta velocidade de modulação com baixo consumo de energia e alta confiabilidade.
O LINK-PP O LS-MM851G-S5C utiliza essa tecnologia VCSEL para garantir uma saída óptica estável que atenda aos rigorosos requisitos do padrão IEEE 802.3z. Ao contrário dos lasers de emissão lateral, o perfil de feixe circular do VCSEL permite um acoplamento altamente eficiente em fibras multimodo, reduzindo a perda de sinal no ponto de lançamento.
Arquitetura de conector duplex Dual-LC
Para facilitar redes de alta densidade, a alternativa GLC-MMD apresenta uma interface de conector duplex Dual-LC. Este design de formato compacto utiliza uma ponteira cerâmica de 1.25 mm, dobrando efetivamente a densidade de portas em placas de linha de switch em comparação com os conectores SC mais antigos.
A arquitetura garante um mecanismo de travamento "push-pull" seguro que mantém o alinhamento físico preciso entre a óptica interna do transceptor e o cabo de fibra óptica. Em módulos como o LINK-PP O conector LS-MM851G-S5C possui um invólucro projetado para suportar inserções repetidas, mantendo uma baixa perda de inserção, o que é fundamental para manter um orçamento de enlace adequado.
Sensibilidade do fotodiodo e parâmetros do receptor óptico
Na extremidade receptora, o módulo emprega um fotodiodo PIN de alta sensibilidade projetado para converter pulsos de luz de 850 nm recebidos de volta em sinais elétricos. A sensibilidade do receptor é um parâmetro crucial, pois determina a potência óptica mínima necessária para que o transceptor mantenha uma taxa de erro de bit (BER) inferior a 10⁻¹². Para uma alternativa compatível de alto desempenho como o LINK-PP O receptor LS-MM851G-S5C atinge normalmente valores tão baixos quanto -18dBm, garantindo um desempenho confiável mesmo em fibras ópticas de comprimento máximo, onde a atenuação do sinal é mais acentuada.
Além da sensibilidade, o receptor é definido pelo seu ponto de saturação ou "sobrecarga óptica", geralmente classificado em 0 dBm. Essa ampla faixa dinâmica permite que o módulo processe sinais de alta intensidade provenientes de cabos de conexão muito curtos sem danificar o fotodetector ou causar distorção do sinal. Mantendo uma faixa de comprimento de onda operacional de 830 nm a 870 nm, o LS-MM851G-S5C garante a captura de toda a largura espectral do sinal de entrada, proporcionando uma conexão estável e sem erros em diversos ambientes multimodo.
Conformidade com o formato: Acordo de Múltiplas Fontes (MSA) para SFP
A alternativa GLC-MMD é construída estritamente de acordo com o Acordo de Múltiplas Fontes (MSA) para SFP, que define as dimensões físicas, a interface elétrica e os protocolos de sinalização. Essa conformidade garante que o módulo seja fisicamente substituível a quente e eletricamente compatível com qualquer slot de host projetado para SFPs padrão.
Seguindo o padrão SFF-8472 dentro do MSA, o LINK-PP O LS-MM851G-S5C oferece uma interface serial I²C padronizada. Isso permite que o switch Cisco host identifique os recursos do módulo e acesse dados operacionais em tempo real, garantindo que o hardware de terceiros opere de forma idêntica ao seu equivalente OEM.

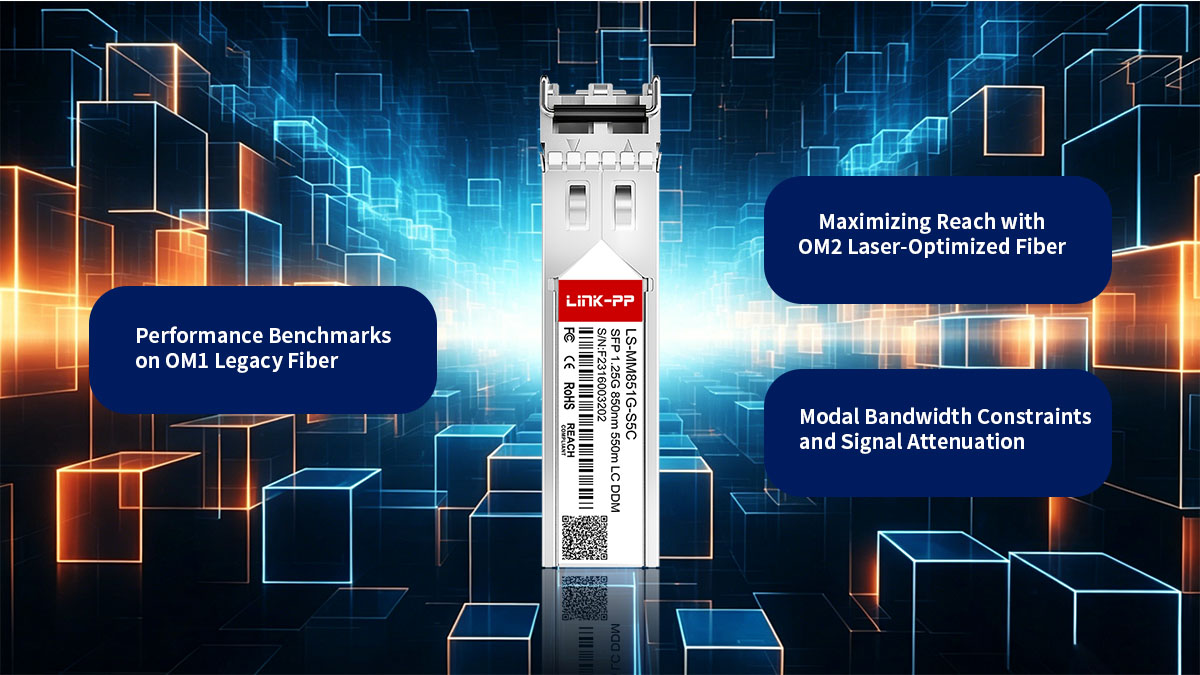

⬇️ Limites de distância de transmissão para a alternativa GLC-MMD em fibra multimodo
O alcance de transmissão de uma alternativa GLC-MMD é determinado principalmente pela qualidade da infraestrutura de fibra multimodo e pela largura de banda modal inerente ao cabo. Embora o módulo compatível com GLC-MMD seja projetado para aplicações de curto alcance, sua distância efetiva varia significativamente dependendo se ele é implantado sobre fibra óptica legada de 62.5 mícrons ou sobre fibra óptica moderna otimizada para laser de 50 mícrons.
Análises de desempenho em fibra óptica OM1 legada
A fibra OM1, caracterizada por seu diâmetro de núcleo de 62.5/125 µm, representa a categoria "legada" de cabeamento multimodo. Devido ao seu grande tamanho de núcleo e menor largura de banda modal, a alternativa GLC-MMD enfrenta desafios significativos com o atraso de modo diferencial (DMD) quando submetida a condições extremas, além de seus limites nominais.
Ao usar a alternativa compatível com GLC-MMD em fibra OM1, a distância máxima de transmissão é limitada a 275 m (902 pés) para Gigabit Ethernet. Exceder essa distância geralmente resulta em excesso de erros de bits e instabilidade da conexão, pois os pulsos de luz começam a se sobrepor e se tornam indistinguíveis para o receptor.
Alcance máximo com a fibra OM2 otimizada para laser.
A fibra OM2 transita para um núcleo de 50/125 µm, proporcionando uma largura de banda modal maior que permite à alternativa GLC-MMD estender seu alcance mais do que a OM1. Essa fibra "padrão" de 50 mícrons foi o primeiro passo para otimizar os cabos para as velocidades mais altas exigidas pelos lasers de emissão de superfície de cavidade vertical (VCSELs).
A implantação do módulo compatível com GLC-MMD em cabeamento OM2 estende a distância de transmissão confiável para 550 m (1,804 pés). Isso o torna uma solução ideal para links de backbone dentro de um único edifício ou em ambientes de campus menores, onde um limite de 550 metros é suficiente para cobrir a maioria das instalações de cabeamento horizontal e vertical.
Restrições de largura de banda modal e atenuação de sinal
O principal gargalo para enlaces ópticos de 850 nm é a dispersão modal, um fenômeno no qual diferentes modos de luz viajam a velocidades diferentes pela fibra, fazendo com que os pulsos de sinal se espalhem ao longo da distância. À medida que esses pulsos se sobrepõem, a capacidade do receptor de distinguir entre "0s" e "1s" diminui, levando a altas taxas de erro de bit. Além disso, a atenuação do sinal no comprimento de onda de 850 nm é relativamente alta — tipicamente em torno de 3.5 dB/km — o que limita ainda mais a potência disponível para o enlace.
Para uma alternativa GLC-MMD como a LINK-PP No caso da fibra LS-MM851G-S5C, a interação entre largura de banda e atenuação determina o alcance efetivo máximo. A tabela a seguir destaca as restrições de desempenho padronizadas para os dois tipos de fibra multimodo mais comuns:
| Tipo de fibra |
Diâmetro do núcleo |
Largura de banda modal |
Distância máxima (1.25 Gbps) |
| OM1 |
62.5 / 125μm |
200MHz·km |
275m |
| OM2 |
50 / 125μm |
500MHz·km |
550m |
Ao implantar esses módulos, é essencial levar em consideração a "perda de inserção" total do enlace, que inclui a atenuação da própria fibra, além das perdas incorridas em cada painel de conexão e interface de conector. Mesmo que o comprimento do cabo esteja dentro do limite de 550 metros para OM2, curvas excessivas ou conectores sujos podem aumentar a atenuação além do limite de sensibilidade do receptor do módulo, causando instabilidade no enlace.

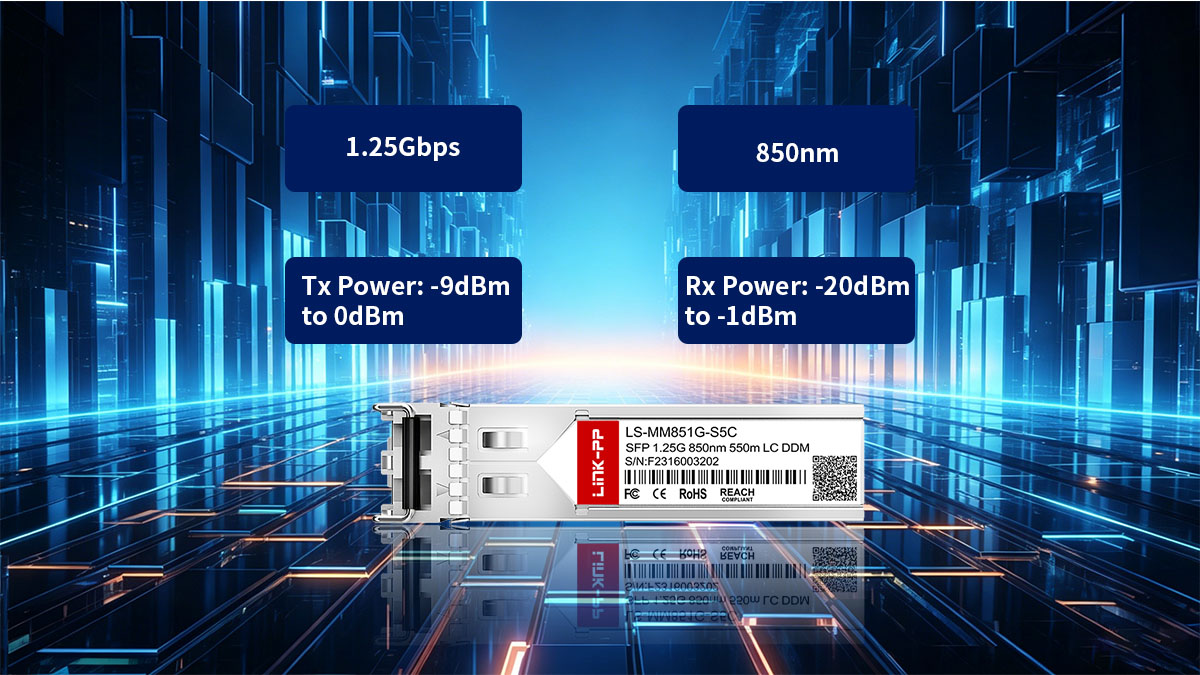

⬇️ Especificações técnicas principais do módulo alternativo GLC-MMD
O desempenho de uma alternativa GLC-MMD é regido por um conjunto rigoroso de parâmetros elétricos e ópticos que garantem a integridade dos dados em alta velocidade. Essas especificações definem os limites operacionais do transceptor, assegurando que ele atenda às exigências rigorosas de redes de comutação e armazenamento de nível empresarial.
Suporte a taxas de dados: Ethernet de 1.25 Gbps e Fibre Channel de 1.063 Gbps
A alternativa compatível com GLC-MMD é um transceptor versátil de múltiplas taxas, projetado principalmente para aplicações Gigabit Ethernet 1000BASE-SX, operando a uma taxa de linha de 1.25 Gbps. Isso permite que ele lide com tráfego IP padrão em redes locais com alta eficiência e latência mínima.
Além do Ethernet, esses módulos normalmente suportam Fibre Channel de 1G (1.063 Gbps), tornando-os adequados para ambientes legados de redes de armazenamento (SAN). Esse suporte a protocolos duplos garante que o módulo possa ser implementado em diversas plataformas de hardware, desde switches de rede padrão até controladores de armazenamento dedicados.
Faixas de potência de transmissão (Tx) e recepção (Rx)
O orçamento de potência óptica é um fator crítico para a confiabilidade do enlace, definido pela diferença entre a saída do transmissor e o limiar do receptor. Uma alternativa compatível com GLC-MMD, como o LINK-PP O módulo SFP LS-MM851G-S5C apresenta uma potência de transmissão (Tx) que varia de -9dBm a 0dBm. Essa faixa garante que o sinal seja forte o suficiente para atravessar a fibra sem ser tão potente a ponto de sobrecarregar o receptor.
Na extremidade receptora, o módulo foi projetado para operar dentro de uma faixa de potência óptica de recepção (Rx) de -20dBm a -1dBm. Manter o sinal dentro desses parâmetros específicos de decibéis é essencial para evitar erros de bit; sinais abaixo de -20dBm são muito fracos para serem "lidos", enquanto aqueles acima de -1dBm correm o risco de saturar ou danificar o fotodiodo sensível.
Tolerância do comprimento de onda central e largura espectral
A precisão na emissão de luz é vital para minimizar a dispersão cromática. Uma alternativa de alta qualidade compatível com GLC-MMD opera em um comprimento de onda central nominal de 850 nm, mas deve manter uma tolerância rigorosa — tipicamente entre 830 nm e 870 nm. Essa consistência garante que a luz se propague de forma previsível através do núcleo de índice gradual da fibra multimodo.
A largura espectral é outra métrica fundamental, geralmente limitada a um máximo de 0.85 nm. Uma largura espectral estreita reduz a dispersão de "cor" à medida que o pulso se propaga, o que é crucial para manter a clareza do sinal em toda a distância nominal de 550 m na fibra OM2.
Padrões de consumo de energia e dissipação térmica
Eficiência e gerenciamento térmico são fundamentais em ambientes de switches de alta densidade. Uma alternativa padrão ao GLC-MMD é projetada para baixo consumo de energia, normalmente consumindo menos de 1 W de potência total. Essa baixa pegada de carbono reduz a carga elétrica no backplane do switch principal e contribui para a redução dos custos operacionais.
A dissipação térmica é gerenciada pela carcaça metálica do módulo, que funciona como um dissipador de calor. Esses transceptores geralmente são classificados para uma faixa de temperatura operacional comercial de 0 °C a 70 °C (32 °F a 158 °F). A regulação térmica adequada evita a "deriva do comprimento de onda" e prolonga a vida útil do laser VCSEL interno, garantindo estabilidade a longo prazo em data centers com temperatura controlada.

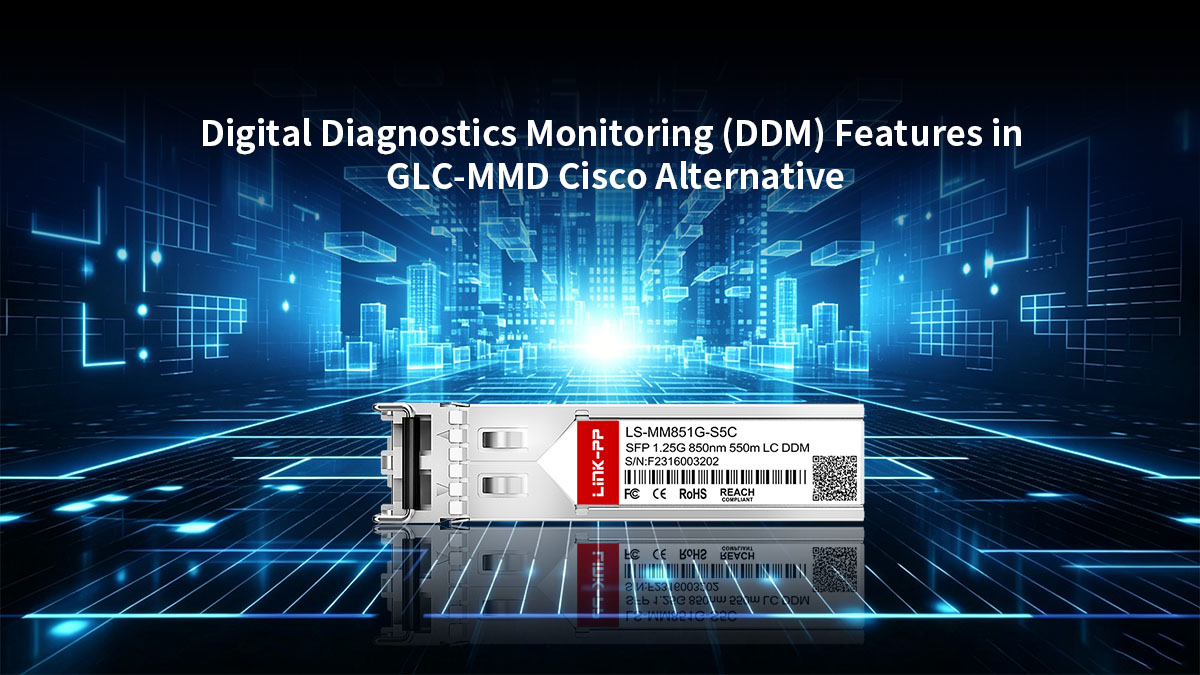

⬇️ Recursos de Monitoramento de Diagnóstico Digital (DDM) na Alternativa GLC-MMD da Cisco
O monitoramento de diagnóstico digital, também conhecido como monitoramento óptico digital (DOM), é um recurso essencial que permite aos administradores de rede visualizar os parâmetros operacionais do SFP em tempo real. Ao fornecer uma visão da "saúde" do link óptico, as alternativas compatíveis com GLC-MMD e habilitadas para DDM garantem que possíveis falhas de hardware ou degradações da fibra sejam identificadas antes que causem tempo de inatividade significativo.
Monitoramento em tempo real da potência de transmissão e recepção óptica.
Um dos aspectos mais valiosos do DDM é a capacidade de monitorar a intensidade da luz enviada e recebida pelo módulo. Esses dados são essenciais para verificar se o enlace está operando dentro do orçamento óptico especificado e para identificar problemas relacionados à atenuação do cabo ou à contaminação do conector.
- Monitoramento da Potência de Transmissão (Tx): Este recurso monitora a saída do laser VCSEL de 850 nm. Uma queda repentina na potência de transmissão geralmente indica envelhecimento do laser ou falha de componentes internos.
- Monitoramento da potência de recepção (Rx): Esta medição avalia a intensidade da luz recebida da extremidade remota. Comparando a potência de recepção com o limite de sensibilidade (por exemplo, -18 dBm), os técnicos podem determinar rapidamente se uma falha na conexão se deve a um transmissor defeituoso na extremidade remota ou a uma ruptura na fibra óptica.
Monitoramento de temperatura e tensão de operação
A alternativa GLC-MMD opera dentro de uma "Zona Segura" específica, tanto para calor quanto para energia. O DDM monitora continuamente essas variáveis ambientais, fornecendo ao switch os dados necessários para acionar alarmes caso o módulo comece a operar fora das tolerâncias projetadas.
Monitorar a temperatura interna é particularmente importante em ambientes de racks de alta densidade, onde o fluxo de ar pode ser restrito. Se o módulo exceder a temperatura nominal de 70 °C, a frequência do laser pode sofrer alterações, levando à perda de pacotes. Da mesma forma, monitorar a tensão de alimentação garante que o switch host esteja fornecendo energia estável, protegendo os circuitos internos sensíveis contra picos ou quedas de tensão que poderiam causar reinicializações intermitentes.
Supervisão da corrente de polarização do laser
A corrente de polarização do laser é a corrente de "acionamento" aplicada ao VCSEL para iniciar a emissão de luz. Ao monitorar essa métrica específica por meio do DDM, o sistema pode acompanhar a eficiência do diodo laser durante todo o seu ciclo de vida.
À medida que um laser envelhece, ele naturalmente requer mais corrente para produzir a mesma quantidade de potência óptica de saída. Um alerta DDM indicando uma corrente de polarização anormalmente alta serve como um "sistema de alerta precoce", sinalizando que o laser está chegando ao fim de sua vida útil. Isso permite substituições programadas durante janelas de manutenção, em vez de responder a um evento de emergência de "interrupção de link".
Utilizando dados DDM para manutenção preditiva de redes
A integração dos dados DDM em um sistema centralizado de gerenciamento de rede transforma a solução de problemas reativa em uma estratégia de manutenção preditiva. Ao analisar as tendências históricas nos dados de diagnóstico, os administradores podem identificar padrões de degradação gradual que, de outra forma, passariam despercebidos.
- Análise de Tendências: Monitorar um declínio lento e constante na potência de recepção (Rx) ao longo de vários meses pode ajudar a identificar o acúmulo de poeira em uma conexão de fibra óptica ou em um cabo de conexão que esteja sendo gradualmente comprimido ou dobrado.
- Alertas por Limite: Os administradores podem configurar traps SNMP personalizadas com base nos valores do DDM. Por exemplo, um alerta pode ser acionado se a temperatura subir 10% acima da linha de base, permitindo a verificação do sistema de refrigeração do data center antes que o hardware entre em estado crítico.

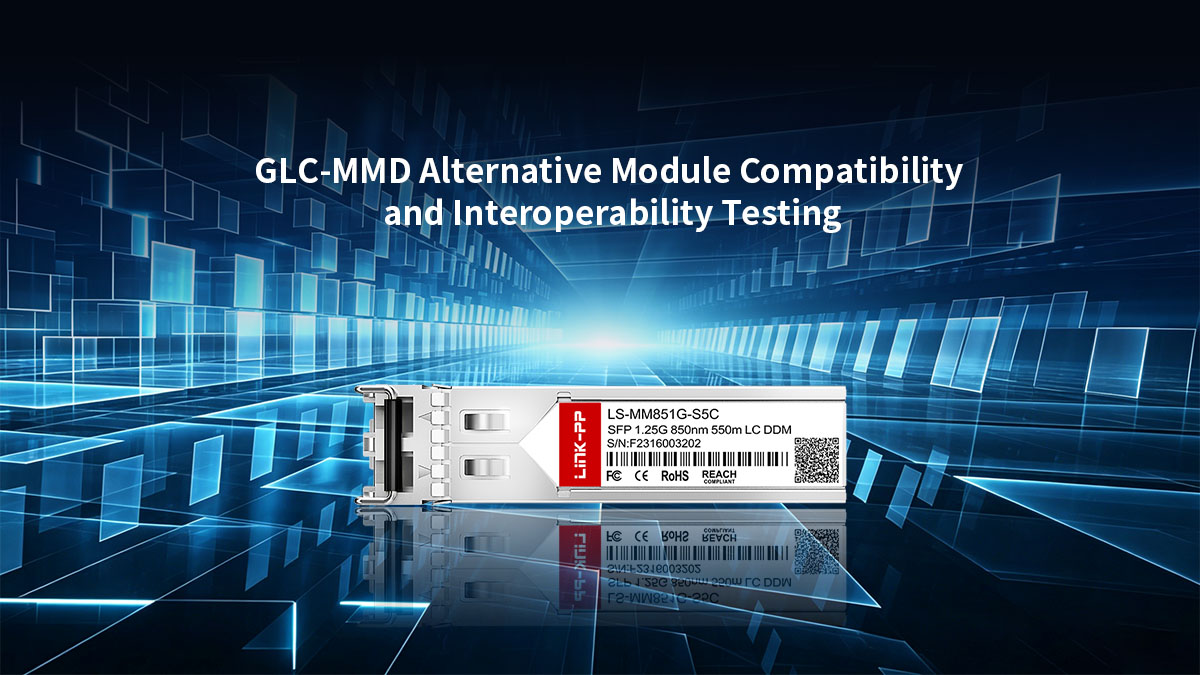

⬇️ Testes de compatibilidade e interoperabilidade do módulo alternativo GLC-MMD
A compatibilidade é o fator mais crítico na integração de transceptores de terceiros em um ambiente de rede de marca própria. Garantir que um módulo alternativo GLC-MMD seja reconhecido e aceito pelo switch host exige programação interna precisa e verificação rigorosa entre plataformas.
Codificação EEPROM para reconhecimento de switches Cisco Catalyst e Nexus
Para que um switch Cisco aceite um módulo SFP, a EEPROM interna do transceptor deve conter informações codificadas específicas. Esses dados incluem o nome do fornecedor, o número da peça, o número de série e um código de verificação de segurança exclusivo que identifica o módulo como sendo do tipo "GLC-MMD".
Alternativas de terceiros compatíveis e de alta qualidade são pré-programadas com essas estruturas de dados padronizadas para garantir que sejam reconhecidas imediatamente pelos sistemas operacionais Cisco IOS ou NX-OS. Isso permite que o switch configure automaticamente a porta com os parâmetros corretos para transmissão 1000BASE-SX sem a necessidade de intervenção manual.
Estratégias de Interligação de Hardware de Múltiplos Fornecedores
Embora o foco principal seja frequentemente em sistemas Cisco, muitos data centers modernos operam em um ambiente com múltiplos fornecedores. Uma alternativa robusta ao GLC-MMD foi projetada para ser interoperável entre diversas marcas de hardware, como Arista, Juniper ou Dell, por meio da adesão ao Acordo de Múltiplas Fontes (MSA) do SFP.
Os testes de interoperabilidade envolvem a verificação da consistência dos sinais elétricos e dos protocolos de dados ao conectar uma alternativa codificada pela Cisco a um switch de outra marca. Essa estratégia garante que o módulo possa manter uma conexão estável mesmo ao interligar plataformas de hardware distintas.
Resolvendo erros de software do tipo "Transceptor desconhecido"
Um problema comum com módulos de terceiros é a mensagem de erro "Transceptor desconhecido" ou "Transceptor não suportado" exibida pelo software do switch. Isso geralmente ocorre quando o algoritmo de segurança do switch não reconhece a assinatura na EEPROM do módulo.
Para resolver isso, alternativas compatíveis e confiáveis utilizam codificação sofisticada que imita o ID original do fabricante. Além disso, os administradores podem usar comandos de software específicos, como "service unsupported-transceiver", para permitir que o switch utilize o módulo, mantendo todas as funcionalidades de monitoramento.
Controle de versão de firmware para alternativas de terceiros ao GLC-MMD
À medida que os fabricantes de equipamentos de rede lançam atualizações de software e novas versões de firmware, os requisitos para o reconhecimento de módulos podem mudar. Os fabricantes terceirizados devem manter o firmware de seus transceptores atualizado para garantir a compatibilidade contínua com os sistemas operacionais de switches mais recentes.
O firmware da alternativa GLC-MMD gerencia a comunicação do módulo com o barramento I²C do sistema host. Um controle de versão adequado garante que, mesmo com a aplicação de patches de segurança ou desempenho nos switches, o transceptor permaneça totalmente funcional e continue a reportar dados DDM precisos para o console de gerenciamento.

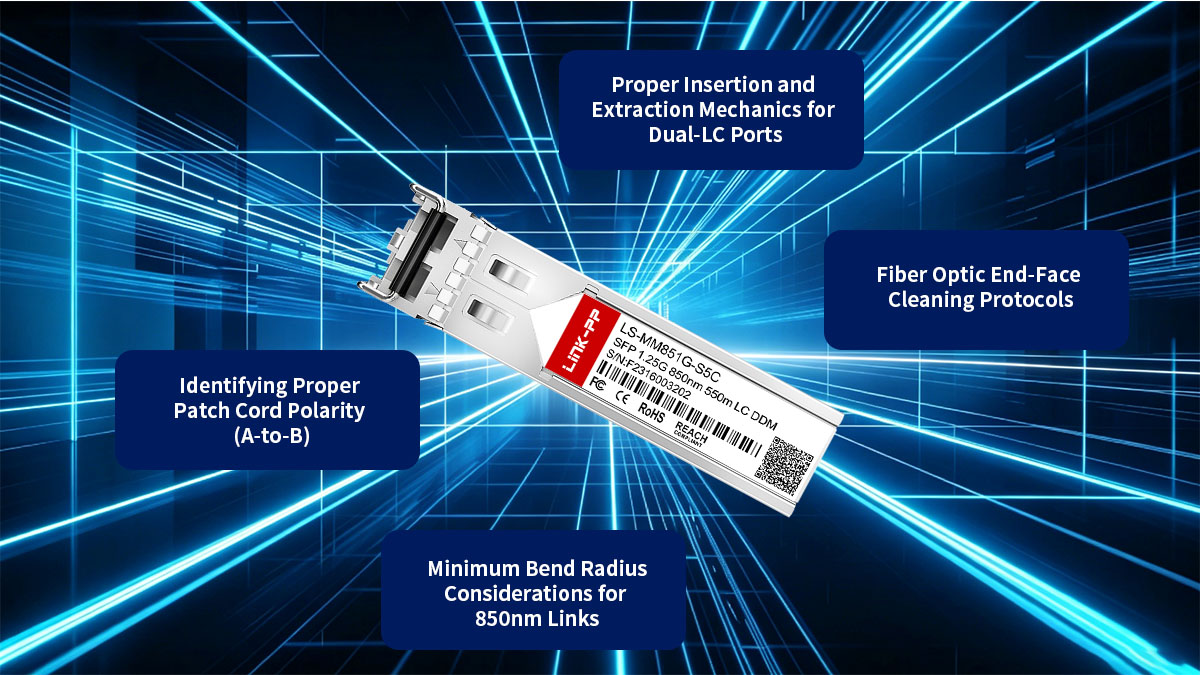

⬇️ Melhores práticas de instalação e cabeamento para alternativa compatível com GLC-MMD
A longevidade e o desempenho de um enlace óptico GLC-MMD dependem muito de técnicas adequadas de manuseio e instalação. Mesmo o transceptor compatível mais robusto pode sofrer degradação do sinal se a conexão física for comprometida por práticas inadequadas de cabeamento ou contaminantes ambientais.
Mecanismos adequados de inserção e extração para portas Dual-LC
A instalação de uma alternativa GLC-MMD exige cuidado para evitar danos à placa traseira do switch ou aos pinos internos do transceptor. O SFP foi projetado para troca a quente, mas o alinhamento mecânico deve ser preciso para garantir uma conexão elétrica bem-sucedida.
- Inserção: Alinhe o módulo com o slot SFP e deslize-o até ouvir um "clique" nítido, que indica que a trava de segurança se encaixou. Nunca force o módulo; se houver resistência, verifique se há detritos ou certifique-se de que o módulo esteja orientado corretamente.
- Extração: Sempre abaixe a trava ou a alavanca antes de puxar o módulo. Esse mecanismo retrai a trava de segurança, permitindo que o transceptor deslize suavemente para fora sem exercer pressão excessiva na estrutura interna da porta.
Protocolos de limpeza da face final da fibra óptica
A contaminação é a principal causa de falhas em enlaces ópticos de 850 nm. Mesmo uma partícula microscópica de poeira na face do conector LC pode bloquear o caminho da luz ou causar reflexos que interferem no laser VCSEL.
Para garantir o máximo desempenho, siga sempre o fluxo de trabalho "Inspecionar, Limpar, Inspecionar". Utilize ferramentas de limpeza de fibra dedicadas, como lenços umedecidos sem fiapos com álcool isopropílico ou limpadores especializados de "um clique", antes de inserir a fibra no transceptor alternativo GLC-MMD. Nunca toque na face da fibra com os dedos, pois a oleosidade da pele é extremamente difícil de remover e degrada permanentemente o sinal óptico.
Identificando a polaridade correta do cabo de conexão (A para B)
Para estabelecer uma ligação bem-sucedida entre duas alternativas compatíveis com GLC-MMD, é necessário que a polaridade da fibra esteja correta, garantindo que o lado de transmissão (Tx) de um módulo se conecte ao lado de recepção (Rx) do outro.
- Configuração Duplex LC: Os cabos de conexão multimodo padrão usam uma polaridade "cruzada" ou A-para-B. Isso significa que a fibra que se origina na porta Tx do Switch A chega à porta Rx do Switch B.
- Solução de problemas de polaridade: Se você tiver um status de "link inativo" apesar de haver luz em ambas as extremidades, o culpado mais provável é um cabo "direto" (A-para-A). Trocar os conectores LC em uma das extremidades do cabo de rede geralmente resolve esse problema.
Considerações sobre o raio de curvatura mínimo para links de 850 nm
Os cabos de fibra óptica são sensíveis a deformações físicas. Dobrar um cabo de forma muito acentuada causa perda por "macrocurvatura", onde a luz escapa do núcleo da fibra, levando a uma queda significativa na potência de recepção, conforme relatado pelo DDM.
Para fibras multimodo padrão de 50/125 µm ou 62.5/125 µm, o raio de curvatura mínimo é tipicamente de 10 a 20 vezes o diâmetro externo do cabo. Manter curvas suaves nas calhas de gerenciamento de cabos evita microfraturas no vidro e garante que o módulo alternativo GLC-MMD opere dentro do seu orçamento óptico previsto, evitando oscilações intermitentes ou falhas totais do enlace.

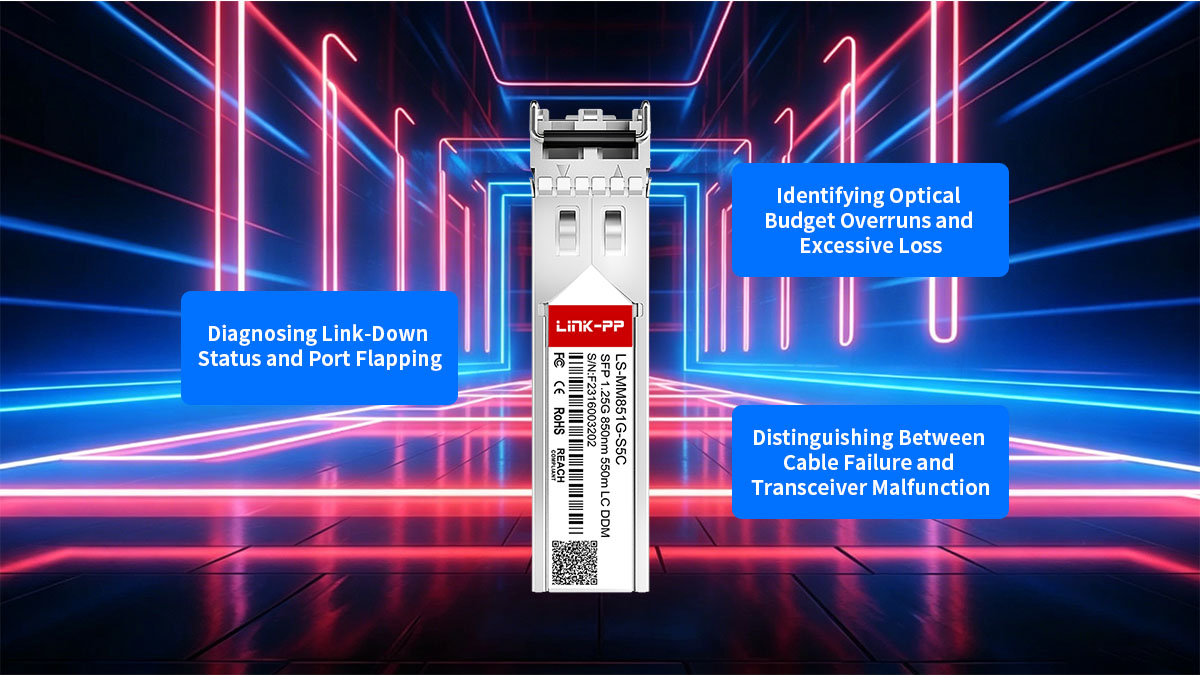

⬇️ Solução de problemas comuns de conexão alternativa GLC-MMD da Cisco
Mesmo com componentes de alta qualidade, as ligações ópticas podem ocasionalmente encontrar obstáculos de conectividade devido a fatores ambientais ou incompatibilidades de configuração. A resolução eficaz de problemas requer uma abordagem sistemática, que vai desde inspeções da camada física até análises de diagnóstico baseadas em software para restaurar rapidamente a estabilidade da ligação.
Diagnóstico de status de link inativo e oscilação de porta
O status "Link-Down" indica perda total de sinal, enquanto "port flapping" refere-se a uma conexão que oscila repetidamente entre ativa e inativa. Para diagnosticar esses problemas, verifique primeiro a conexão física da alternativa GLC-MMD e certifique-se de que a porta não esteja administrativamente desativada na configuração do switch.
A oscilação da porta geralmente é causada por níveis de sinal marginais ou configurações de autonegociação incompatíveis. Se as leituras do DDM mostrarem que a potência óptica está oscilando perto do limite do receptor, o link pode ter dificuldades para se manter sincronizado. Nesses casos, forçar a velocidade para 1000 Mbps e desativar a autonegociação pode, às vezes, estabilizar a conexão.
Identificação de estouros de orçamento óptico e perdas excessivas
A sobrecarga do orçamento óptico ocorre quando a perda total em decibéis ao longo do percurso da fibra excede a capacidade projetada do módulo. Isso é frequentemente causado pelo uso de comprimentos excessivos de fibra OM1 antiga ou por um número excessivo de painéis de conexão e emendas intermediárias, cada um adicionando seu próprio incremento de perda de inserção.
Para identificar isso, use o recurso DDM para comparar a potência de transmissão (Tx) em uma extremidade com a potência de recepção (Rx) na outra. Se a diferença for significativamente maior que a perda esperada (aproximadamente 3.5 dB/km para fibra multimodo de 850 nm mais 0.75 dB por conector), você provavelmente está enfrentando perda excessiva. A limpeza das faces das fibras ou a substituição de um cabo de conexão com alta perda geralmente resolvem o problema.
Diferenciando entre falha de cabo e mau funcionamento do transceptor
Quando uma conexão falha, é essencial determinar se a falha está no próprio módulo alternativo GLC-MMD ou na fiação externa. Um "teste de loopback" é o método mais eficaz: conecte a porta Tx do módulo diretamente à sua própria porta Rx usando um cabo de rede em bom estado.
Se a porta ficar "ativa" durante o teste de loopback e o DDM mostrar níveis de potência normais, o transceptor está funcionando, indicando uma falha na fibra óptica de longa distância ou no módulo remoto. Por outro lado, se o loopback falhar ou a corrente de polarização do laser for relatada como fora da faixa, o transceptor provavelmente sofreu uma falha de hardware e precisa ser substituído.
⬇️ Principais conclusões sobre os dados técnicos e a integração perfeita do SFP de 850 nm da GLC-MMD
A integração bem-sucedida de uma alternativa GLC-MMD exige uma compreensão abrangente de sua camada física, limitações técnicas e compatibilidade de software. Ao aderir ao padrão VCSEL de 850 nm e aproveitar o Monitoramento de Diagnóstico Digital (DDM), os administradores de rede podem alcançar o mesmo nível de desempenho e confiabilidade do equipamento original. Os principais fatores para uma conexão estável incluem:
- Especificações de precisão: Manter uma potência de transmissão entre -9dBm e 0dBm com uma sensibilidade de recepção de -18dBm.
- Correspondência de infraestrutura: Respeitar os limites de distância — 275 m na OM1 e 550 m na OM2 — para evitar penalidades na largura de banda modal.
- Manutenção proativa: Utilização do monitoramento de dados DDM em tempo real para prevenir falhas de hardware e degradação de links.
- Compatibilidade verificada: Garantindo a codificação correta da EEPROM para reconhecimento perfeito pelas plataformas Cisco Catalyst, Nexus e de múltiplos fornecedores.
Otimizar sua rede de fibra óptica não exige abrir mão da qualidade. Para transceptores de alto desempenho e totalmente compatíveis que atendam a esses rigorosos padrões técnicos, visite o site [inserir link aqui]. LINK-PP Loja Oficial Conheça nossa linha de módulos ópticos projetados para integração empresarial perfeita.
