Guia de Implantação do 40GBASE-SRBD: Compatibilidade e Limitações

Em atualizações modernas de data centers e redes corporativas, 40GBASE-SRBD (QSFP-40G-SR-BD) O transceptor óptico SRBD (BiDi) tornou-se uma opção frequentemente pesquisada devido à sua capacidade única de reutilizar a infraestrutura de fibra multimodo duplex existente, oferecendo desempenho de 40GbE. Ao contrário das soluções ópticas 40GBASE-SR4 tradicionais, que exigem cabeamento MPO/MTP, as soluções SRBD (BiDi) operam em fibra LC duplex padrão, tornando-as especialmente atraentes para organizações que migram de 10G para 40G sem precisar reconstruir sua infraestrutura de cabeamento.

No entanto, o crescente volume de buscas em torno de “QSFP-40G-SRBD vs SR4”, “problemas de compatibilidade” e “Será que funciona com meu switch ou placa de rede?” Isso demonstra que a maioria dos usuários não está apenas buscando definições — eles estão tentando resolver problemas reais de implantação e riscos de compatibilidade. Isso inclui entender se as ópticas SRBD são suportadas por fornecedores específicos, qual o alcance de transmissão e se o custo adicional se justifica em comparação com as alternativas SR4.

Do ponto de vista de engenharia e aquisição, o 40GBASE-SRBD situa-se na interseção entre eficiência de custos, reutilização de infraestrutura e complexidade de interoperabilidade. É amplamente utilizado em links de curto alcance em data centers, desde switches top-of-rack até switches de agregação, e em ambientes onde minimizar a recablagem de fibra óptica é uma prioridade. Ao mesmo tempo, seu design bidirecional (BiDi) introduz considerações importantes sobre o pareamento de comprimentos de onda, orçamentos de energia e compatibilidade entre fornecedores, que muitas vezes são mal compreendidas durante as decisões de compra.

Este guia foi desenvolvido para fornecer uma explicação clara, tecnicamente precisa e focada na tomada de decisões sobre o 40GBASE-SRBD, ajudando engenheiros de rede, arquitetos de TI e equipes de compras a avaliarem com confiança se essa é a escolha certa para sua atualização para 40G.

🔴 O que é 40GBASE-SRBD?

O 40GBASE-SRBD (QSFP-40G-SR-BD) é um transceptor óptico QSFP+ de 40 GbE baseado na tecnologia BiDi (bidirecional) de curto alcance, projetado para transmitir e receber dados em fibra multimodo duplex padrão (MMF) usando conectores LC. Ao contrário das soluções ópticas paralelas tradicionais, o SRBD permite a transmissão de 40 GbE em apenas duas fibras em vez de oito, tornando-se uma opção de atualização prática para redes que já utilizam cabeamento duplex de 10 GbE.

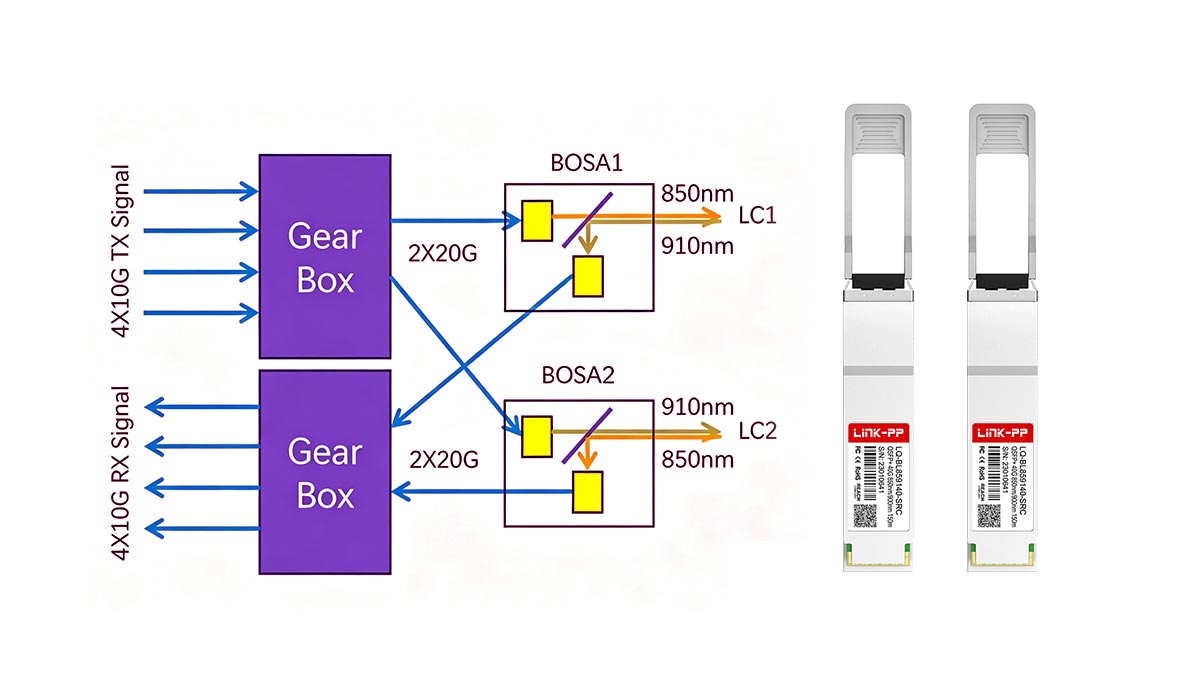

Definição e princípio de funcionamento do 40GBASE-SRBD

O 40GBASE-SRBD é baseado na transmissão óptica BiDi, o que significa que cada fibra transporta dados simultaneamente em ambas as direções, mas em comprimentos de onda diferentes. Uma fibra transmite em um par de comprimentos de onda (por exemplo, 850 nm/910 nm), enquanto a outra fibra transporta o par complementar em sentido inverso.

Este design permite:

• Comunicação bidirecional completa de 40 Gbps

• Operação em enlaces MMF LC duplex existentes

• Eliminação da infraestrutura de fibra paralela MPO/MTP

Em termos simples, o SRBD funciona como dois canais 20G coordenados em um par de fibras duplex, sincronizados por meio de técnicas de multiplexação por divisão de comprimento de onda (WDM).

Especificações principais, tipo de conector e tipo de fibra

Do ponto de vista da implementação, o 40GBASE-SRBD é definido por diversas características físicas e operacionais essenciais:

• Fator de forma: QSFP+ (Quad Small Form-factor Pluggable Plus)

• Taxa de dados: 40GbE (4 canais internos de 10G usando mapeamento BiDi)

• Tipo de conector: LC duplex

• Tipo de fibra: Fibra multimodo (OM3 / OM4 / OM5 suportados dependendo do alcance)

• Alcance típico:

  • Aproximadamente 100 metros em OM3

  • ~150 metros em OM4/OM5

• Design de comprimento de onda: Transmissão BiDi de comprimento de onda duplo (óptica emparelhada)

Em comparação com as ópticas SR4 baseadas em MPO, o SRBD reduz significativamente a complexidade da cablagem, pois não requer a gestão da polaridade dos troncos MPO de 8 fibras.

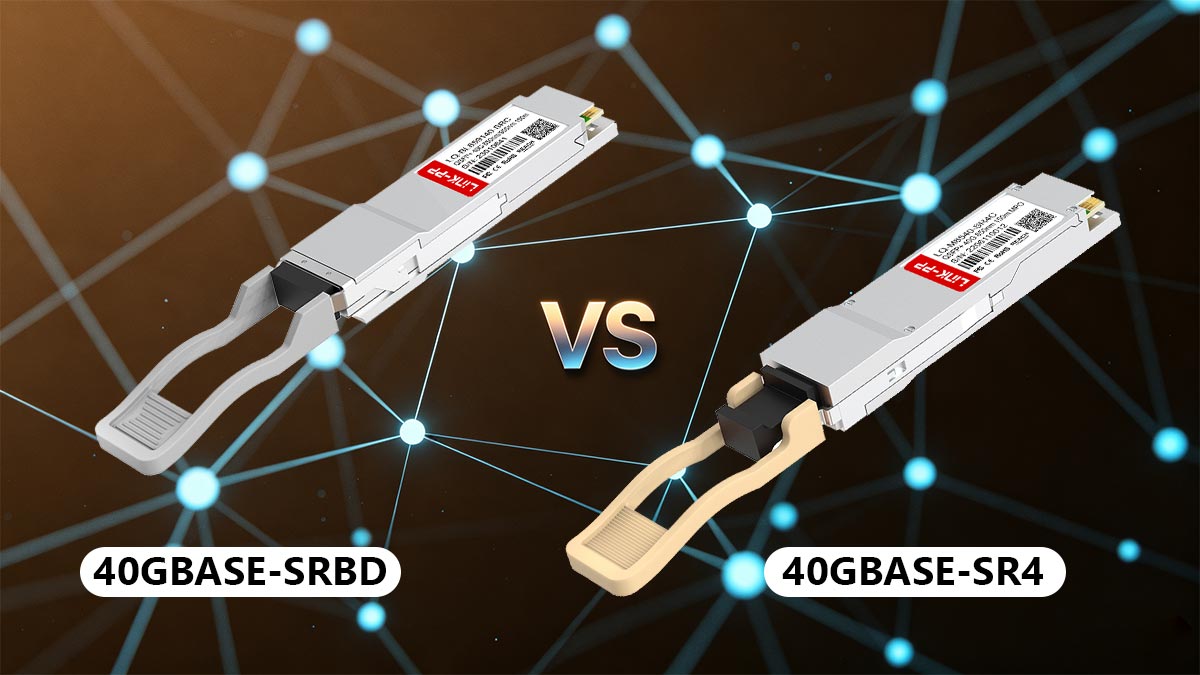

🔴 40GBASE-SRBD vs. 40GBASE-SR4: Qual você deve comprar?

A escolha entre 40GBASE-SRBD e 40GBASE-SR4 é um dos pontos de decisão mais comuns em atualizações de redes 40G. Embora ambos suportem 40GbE em fibra multimodo, eles são projetados para ambientes de cabeamento e estratégias de migração muito diferentes. A escolha certa depende menos do desempenho e mais da infraestrutura existente, dos planos de escalabilidade e da complexidade operacional.

Diferenças entre os conectores SRBD e SR4

A diferença mais imediata entre SRBD e SR4 é o tipo de conector físico, que impacta diretamente o projeto da cablagem.

• 40GBASE-SRBD (BiDi):

  • Utiliza conectores LC duplex (2 fibras)

  • Compatível com cabos de conexão LC padrão.

  • Não é necessário gerenciar a polaridade.

• 40GBASE-SR4:

  • Utiliza conectores MPO/MTP (8 fibras)

  • Requer cabeamento estruturado de tronco MPO

  • A polaridade deve estar configurada corretamente (Tipo A/B/C).

Em termos práticos, o SRBD foi projetado para simplicidade e reutilização, enquanto o SR4 foi projetado para ambientes de cabeamento estruturado de alta densidade.

Diferenças de cabeamento e implantação entre SRBD e SR4

Do ponto de vista de implantação, o SRBD e o SR4 seguem duas filosofias muito diferentes:

SRBD (modelo de implantação BiDi):

• Ideal para fibra multimodo LC duplex existente.

• Permite atualizações de 10G para 40G sem a necessidade de substituir a infraestrutura de fibra óptica.

• Reduz as interrupções em ambientes de data center em produção.

• Simplifica a aplicação de patches e a resolução de problemas.

SR4 (modelo de óptica paralela):

• Requer infraestrutura de tronco MPO/MTP

• Frequentemente utilizado em novas construções ou arquiteturas de alta densidade com estrutura em espiral.

• Suporta breakout de 40G para 4×10G para conexões de servidor

• Mais adequado para a padronização de cabeamento estruturado.

Em resumo, o SRBD otimiza ambientes de retrofit, enquanto o SR4 otimiza a escalabilidade em projetos novos e o design de alta densidade.

Comparação de custos e vantagens e desvantagens da migração entre SRBD e SR4

A comparação de custos entre SRBD e SR4 não se resume apenas ao preço da óptica — ela também inclui infraestrutura e custos operacionais.

Vantagens do SRBD:

• Não é necessário instalar cabeamento MPO/MTP.

• Redução do custo de migração em redes existentes baseadas em LC

• Redução dos esforços de instalação e gestão de mudanças

• Implantação mais rápida em ambientes já existentes.

Vantagens do SR4:

• Óptica geralmente de custo mais baixo em comparação com os módulos BiDi.

• Mais padronizados nos projetos de data centers modernos.

• Escalabilidade facilitada para evolução de alta densidade de 40G/100G

• Suporta arquiteturas de breakout de forma mais natural.

No entanto, os módulos SRBD geralmente têm um custo unitário mais elevado, que é compensado pela economia em cabeamento e mão de obra. O SR4, embora mais barato por fibra óptica, pode exigir um investimento significativo em infraestrutura caso o cabeamento MPO ainda não esteja implementado.

Tabela de comparação entre 40GBASE-SRBD e 40GBASE-SR4

Resumo da decisão

• Escolha 40GBASE-SRBD Se você deseja reutilizar a infraestrutura MMF LC duplex existente e minimizar as interrupções.

• Escolha 40GBASE-SR4 Se você está construindo ou já utiliza cabeamento estruturado baseado em MPO e planejando uma futura expansão de alta densidade.

Na maioria das implementações reais, a decisão é menos influenciada pela capacidade óptica e mais pela estratégia de infraestrutura de fibra óptica existente e pelos objetivos de arquitetura de rede a longo prazo.

🔴 Lista de verificação de compatibilidade antes da implantação

Embora o 40GBASE-SRBD (QSFP-40G-SR-BD) tenha sido projetado para simplificar a migração para 40G, ele também é um dos componentes ópticos mais frequentemente mal compreendidos em termos de compatibilidade. Muitos problemas de implementação relatados em ambientes reais não estão relacionados à distância da fibra ou à qualidade do sinal, mas sim ao suporte do host, às restrições do fornecedor e às limitações de energia.

Antes de implantar a óptica SRBD, as três áreas seguintes devem sempre ser validadas.

Compatibilidade de switches e placas de rede

O primeiro e mais importante passo é confirmar se o switch ou a placa de rede suporta oficialmente o QSFP-40G-SRBD.

As principais verificações incluem:

• Suporte para tipos de porta QSFP (somente QSFP+ 40G, não compatível apenas com portas QSFP28)

• Se a plataforma suporta explicitamente a óptica BiDi

• Listas de compatibilidade de fornecedores (Cisco, Arista, Mellanox/NVIDIA, Juniper, etc.)

• Suporte para óptica codificada 40GBASE-SRBD ou equivalente.

Problema comum no mundo real: mesmo que a porta seja QSFP+, algumas plataformas suportam apenas SR4 ou DAC/AOC e rejeitarão módulos SRBD ou manterão a porta em um estado "não suportado".

Considerações sobre codificação e firmware do fornecedor

Um dos obstáculos mais frequentes à implementação de sistemas ópticos SRBD é o bloqueio por parte do fornecedor ou as restrições de firmware.

Fatores importantes incluem:

• Codificação EEPROM (óptica específica do fornecedor vs. óptica genérica)

• Requisitos de versão do sistema operacional do switch (NX-OS, EOS, Junos, etc.)

• Configurações de política de “óptica de terceiros”

• Necessidade de comandos como:

  • service unsupported-transceiver

  • ou configurações de desbloqueio de fornecedor equivalentes

Em muitos casos, os módulos SRBD funcionarão fisicamente, mas serão bloqueados por software, a menos que sejam explicitamente ativados.

Boa prática: Sempre verifique a matriz de compatibilidade de firmware e a matriz de suporte óptico antes da compra, especialmente em ambientes com múltiplos fornecedores.

Verificações de orçamento de energia e suporte do host

Ao contrário dos cabos DAC passivos de cobre, os módulos ópticos SRBD são ativos, o que significa que o consumo de energia e o orçamento do host são importantes.

Consideracoes chave:

• O consumo de energia típico de um QSFP+ SRBD é maior do que o de um DAC ou de uma óptica SR4.

• Cada porta do switch possui um orçamento de energia QSFP limitado.

• Algumas placas de rede (especialmente as variantes mais antigas Mellanox ConnectX-3/ConnectX-4) podem não conseguir inicializar os módulos ópticos SRBD devido à alimentação insuficiente.

• Switches de alta densidade podem limitar ou rejeitar módulos se o limite de energia for excedido.

Modo de falha comum no mundo real: Detecção de falha na óptica → link permanece inativo → falha de energia ou inicialização registrada nos logs.

✔ Lista de verificação de boas práticas:

• Confirme a compatibilidade com a classe de potência da porta QSFP.

• Valide a potência máxima por porta.

• Verifique as notas de compatibilidade do fornecedor da placa de rede para óptica BiDi.

Principais conclusões sobre a implantação

A maioria dos problemas com 40GBASE-SRBD não está relacionada à fibra óptica, mas sim à compatibilidade do host e às políticas de firmware. Uma implementação bem-sucedida exige a validação simultânea de três camadas:

• Suporte de hardware (switch/NIC)

• Autorização de software (firmware + política óptica)

• Orçamento de energia elétrica (limites QSFP)

Quando esses três fatores se alinham, o SRBD se torna uma opção muito estável e eficiente para atualizações duplex de 40G baseadas em MMF.

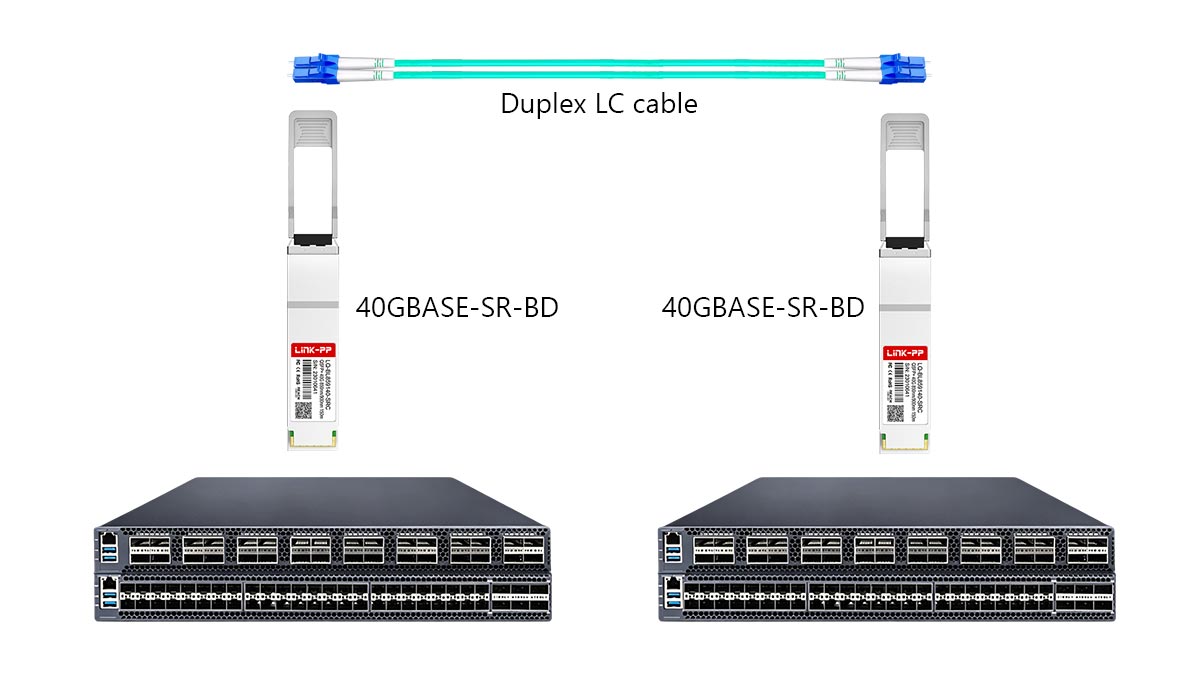

🔴 Cabeamento, distância e casos de uso de rede do 40GBASE-SR-BD

O principal valor do 40GBASE-SR-BD não reside apenas na velocidade de 40G, mas sim na capacidade de fornecer 40G em infraestrutura de fibra multimodo LC duplex existente. Isso o torna especialmente relevante em data centers já existentes, onde alterações na fiação são caras, disruptivas ou representam riscos operacionais.

Para entender onde o SRBD se encaixa melhor, é preciso analisar ambientes de cabeamento reais, cenários de reutilização e as vantagens e desvantagens arquitetônicas em comparação com as ópticas SR4 baseadas em MPO.

Casos de uso de fibra multimodo LC duplex

O 40GBASE-SRBD foi projetado especificamente para ambientes onde já existe fibra multimodo LC duplex (MMF).

Os casos de uso típicos incluem:

• Uplinks de switches de topo de rack (ToR) para switches de agregação

• Conexões servidor-switch em ambientes MMF 10G legados

• Atualizações de backbone de campus ou empresa

• Zonas de data center onde os painéis de conexão LC já estão padronizados.

Nesses cenários, o SRBD permite que as operadoras atualizem a largura de banda sem mexer na fiação estruturada, o que reduz significativamente o tempo de inatividade e os custos de mão de obra.

Cenários existentes de reutilização de MMF

Um dos principais motivos para escolher o SRBD é a reutilização da infraestrutura de fibra óptica. Muitos data centers ainda dependem de cabeamento duplex LC OM3/OM4 instalado na era do 10G.

Os cenários comuns de reutilização incluem:

• Migração de 10G para 40G sem necessidade de recabeamento

• Reutilização de painéis de conexão LC e cabeamento horizontal estruturado

• Atualizações incrementais em racks ou módulos em vez de uma reformulação completa.

• Prolongar o ciclo de vida das instalações de fibra multimodo existentes.

Isso torna o SRBD particularmente atraente em ambientes onde:

• As bandejas de fibra já estão cheias.

• Alterações na cablagem requerem janelas de serviço.

• Restrições orçamentárias limitam as melhorias na infraestrutura física.

Quando a tecnologia SRBD é melhor do que a óptica baseada em MPO

Embora o 40GBASE-SR4 seja amplamente utilizado em projetos modernos de alta densidade, o SRBD torna-se a melhor opção em condições operacionais específicas.

Escolha SRBD quando:

• Você já possui infraestrutura MMF LC duplex instalada.

• Você deseja evitar a implantação ou o gerenciamento de troncos MPO/MTP.

• Você precisa de um caminho de atualização de 10G para 40G com o mínimo de interrupções.

• Sua rede está distribuída por várias zonas de fibra menores, em vez de fileiras centralizadas de alta densidade.

O SRBD é especialmente vantajoso em:

• Data centers empresariais existentes

• Ambientes financeiros ou de telecomunicações com controle de mudanças rigoroso

• Sistemas legados de cabeamento estruturado que não estão preparados para MPO

Em contrapartida, o SR4 é mais adequado para:

• Novas construções com arquitetura de backbone MPO planejada

• Tecidos de data center de alta densidade com estrutura espinha-folha

• Ambientes que exigem flexibilidade de conexão de 40G para 10G

Conclusão prática

40GBASE-SRBD não é uma melhoria de desempenho em relação ao SR4 — é uma melhoria na estratégia de cabeamento.

A equipe vence quando o objetivo é:

• Preservar a infraestrutura existente da LC

• Minimizar as alterações físicas

• Reduzir a complexidade da migração

É por isso que o SRBD continua a aparecer frequentemente em implementações reais, especialmente em organizações que modernizam redes sem redesenhar toda a sua infraestrutura de fibra óptica.

🔴 Problemas comuns em conexões 40GBASE-SRBD e como resolvê-los

Embora o QSFP-40G-SR-BD seja projetado para implantação plug-and-play em fibra multimodo LC duplex, instalações reais frequentemente apresentam problemas previsíveis. A maioria desses problemas não está relacionada ao projeto do núcleo da óptica, mas sim à compatibilidade, limpeza da fibra, configuração ou restrições de energia.

A seguir, apresentamos os cenários de falha mais comuns e as etapas práticas de resolução de problemas.

1. O link não está funcionando

Um estado de "link inativo" ou "nenhum link detectado" é o problema mais frequentemente relatado em implantações de SRBD.

Causas típicas:

• O switch ou a placa de rede não suportam óptica SRBD.

• Restrição do fornecedor ou modo de transceptor não suportado

• Firmware incompatível ou versão desatualizada do sistema operacional

• Orçamento de energia insuficiente para a porta QSFP

• Problema de inserção ou encaixe incorreto da óptica

Como corrigi-lo:

• Verifique se o dispositivo está listado na matriz de compatibilidade QSFP-40G-SRBD do fornecedor.

• Verifique os registros do sistema em busca de mensagens de "transceptor não suportado".

• Atualize o firmware do switch/NIC, se necessário.

• Ative o suporte para dispositivos ópticos de terceiros, se aplicável.

• Reinstale o módulo e confirme o encaixe correto da trava QSFP.

Em muitos casos, a óptica está fisicamente funcional, mas bloqueada no nível do software ou das políticas da empresa.

2. Incompatibilidade de comprimento de onda ou polaridade

Embora o SRBD utilize BiDi (emparelhamento bidirecional de comprimento de onda) para simplificar a cablagem, ainda podem ocorrer incompatibilidades se as fibras ópticas não forem emparelhadas corretamente.

Causas típicas:

• Combinação incorreta de pares SRBD (conjuntos de comprimentos de onda incompatíveis)

• Combinando SRBD com óticas não-BiDi

• Erros de interconexão na aplicação de patches

• Implementações inconsistentes por parte dos fornecedores

sintomas:

• A conexão é intermitente ou permanece instável.

• Altas taxas de erro ou erros de CRC

• Um lado apresenta perda de RX, enquanto o TX parece normal.

Como corrigi-lo:

• Certifique-se de que os módulos SRBD estejam instalados como um par BiDi compatível.

• Verificar mapeamento correto da fibra entre as portas (emparelhamento A ↔ B)

• Evite misturar SRBD com SR4 ou óticas SR padrão.

• Verifique novamente a etiquetagem do painel de conexão e a documentação de roteamento de fibra.

3. Fibra óptica suja, baixa potência e problemas de interoperabilidade

Como o SRBD opera com transmissão óptica de alta velocidade em fibra multimodo, problemas de integridade do sinal podem afetar significativamente a estabilidade.

Causas comuns:

• Conectores LC sujos

  • Poeira ou contaminação nas faces terminais causam alta perda de inserção.

• Orçamento de potência óptica baixo

  • Especialmente em switches de alta densidade, onde as portas QSFP compartilham energia limitada.

• Problemas de interoperabilidade

  • Módulos SRBD de terceiros não estão totalmente alinhados com a codificação do fornecedor.

• Fibra OM3/OM4 envelhecida ou degradada

  • Fábricas de fibra mais antigas podem introduzir atenuação inesperada.

Como corrigi-lo:

• Limpe todos os conectores LC usando ferramentas adequadas de limpeza de fibra antes da instalação.

• Meça os níveis de potência óptica usando comandos de diagnóstico ou testadores ópticos.

• Confirme se a qualidade da fibra (OM3/OM4/OM5) atende ao alcance exigido.

• Utilize componentes ópticos validados pelo fornecedor do switch ou listas de compatibilidade testadas.

• Substitua os cabos de conexão suspeitos se a atenuação for inconsistente.

Conclusão prática

A maioria dos problemas com o 40GBASE-SRBD se enquadra em três categorias:

• Problemas no plano de controle (compatibilidade, firmware, bloqueio de fornecedor)

• Problemas da camada física (limpeza da fibra, polaridade, erros de cabeamento)

• Restrições elétricas (Limitações de orçamento de energia do QSFP)

Uma vez validadas essas três áreas, o SRBD normalmente oferece um desempenho muito estável em redes 40G duplex baseadas em LC, especialmente em implantações em instalações existentes, onde a reutilização da infraestrutura é fundamental.

🔴 Considerações finais: Escolhendo a estratégia 40GBASE-SRBD correta

O 40GBASE-SRBD (QSFP-40G-SR-BD) desempenha um papel muito específico na evolução das redes modernas de 40G: não é apenas uma alternativa ao SR4, mas uma solução orientada à migração, projetada para ambientes de fibra multimodo LC duplex. Sua maior vantagem é clara: permite que as organizações atualizem de 10G para 40G sem substituir a infraestrutura de fibra existente ou introduzir a complexidade de MPO/MTP.

No entanto, como este guia demonstrou, o sucesso da implementação depende de mais do que apenas selecionar a óptica correta. O desempenho em situações reais é determinado pela compatibilidade entre switches e placas de rede, pelas políticas de firmware do fornecedor, pelas restrições de consumo de energia e pelo emparelhamento correto de BiDi. Quando esses fatores são devidamente validados, o SRBD se torna uma opção estável e econômica para atualizações de data centers existentes.

Em contrapartida, o 40GBASE-SR4 continua sendo a melhor opção para novas arquiteturas de alta densidade onde a cablagem estruturada baseada em MPO já está implementada ou planejada para escalabilidade futura. A decisão, portanto, não se baseia tanto na superioridade de desempenho, mas sim na estratégia de infraestrutura e na eficiência da migração.

Para engenheiros de rede e equipes de compras, a principal conclusão é simples:

SRBD = otimizar fibra duplex existente
SR4 = otimizar o projeto estruturado de alta densidade

A escolha correta pode reduzir significativamente tanto o custo de implantação quanto a complexidade operacional em implementações de 40G.

Explore soluções ópticas 40G confiáveis

Se você está planejando uma atualização para 40G e deseja garantir total compatibilidade em diferentes ambientes de rede, selecionar componentes ópticos devidamente testados e compatíveis com o fornecedor é fundamental.

Você pode explorar uma ampla gama de transceptores 40GBASE-SRBD, SR4 e outros QSFP+ em LINK-PP Loja Oficial, onde os produtos são projetados para suportar a interoperabilidade entre vários fornecedores e os requisitos de implantação de data centers do mundo real.
