O que é um módulo SFP? — Guia completo para SFP, SFP+ e SFP28

Um SFP (Small Form-factor Pluggable) é um módulo transceptor compacto e hot-pluggable que permite que equipamentos de rede — incluindo switches, roteadores, servidores e conversores de mídia — suportem diferentes mídias físicas, como fibra óptica ou cobre, sem a necessidade de substituir o hardware principal. Essa abordagem modular aprimora a flexibilidade de implantação, aumenta a densidade de portas e simplifica a manutenção em comparação com ópticas fixas e soldadas.

Embora todos os módulos da família SFP compartilhem o mesmo formato mecânico, membros diferentes—SFP (1G), SFP+ (10G) e SFP28 (25G)—suportam diferentes taxas de dados e requerem interfaces elétricas específicas. Um módulo pode fisicamente encaixar em um gabinete compatível, mas só funcionará na velocidade pretendida se o PHY e o firmware do host suportarem essa taxa.

Os módulos SFP estão em conformidade com os acordos de múltiplos fornecedores (MSAs) do setor e com as interfaces de gerenciamento que garantem a interoperabilidade. Muitos módulos modernos incluem um mapa EEPROM padrão e suportam o Monitoramento de Diagnóstico Digital (DDM ou DOM) definido em SFF-8472Isso permite que o dispositivo host leia informações do módulo, temperatura, tensão de alimentação e potência óptica de transmissão/recepção. Mesmo com conformidade com MSA e suporte a DOM, a compatibilidade total depende do hardware, firmware e padrão de enlace em uso do host.

O que você aprenderá

Ao ler este guia, você obterá uma compreensão clara de:

• O principal objetivo e função dos módulos SFP em redes modernas.

• As diferenças entre SFP, SFP+ e SFP28, incluindo as taxas de dados suportadas e os requisitos elétricos.

• Como os módulos SFP alcançam a interoperabilidade por meio de MSAs e Monitoramento de Diagnóstico Digital (DDM/DOM).

• Especificações importantes, como taxa de dados, tipo de mídia, alcance e recursos de diagnóstico.

• As vantagens de usar óticas modulares em vez de portas fixas.

• Considerações sobre compatibilidade, incluindo hardware do host, firmware e padrões de link.

• Padrões e casos de uso atuais para módulos SFP em 2026, incluindo uplinks de servidores, data centers e aplicações de telecomunicações.

⏩ O que é um módulo SFP?

An Módulo SFP Um SFP (Small Form-factor Pluggable) é um transceptor removível e padronizado que se conecta a um slot ou compartimento SFP em dispositivos de rede, como switches, roteadores, placas de rede de servidores ou conversores de mídia. Sua principal função é converter os sinais elétricos do dispositivo host para o meio físico de transmissão, que pode ser fibra óptica ou cabeamento de cobre.

O formato SFP foi introduzido para substituir o formato mais antigo. GBIC (Conversor de interface GigabitOs primeiros módulos GBIC eram maiores e menos eficientes em termos de espaço; o formato SFP reduziu o tamanho, mantendo a capacidade de conexão a quente e a flexibilidade modular. É por isso que os SFPs são às vezes historicamente chamados de "mini-GBIC".

Os módulos SFP são padronizados por meio de acordos de múltiplas fontes (MSAs, na sigla em inglês) mantidos por grupos da indústria. Esses MSAs definem as especificações mecânicas, elétricas e operacionais para garantir ampla interoperabilidade entre dispositivos de diferentes fornecedores.

Funções principais de um módulo SFP

Os módulos SFP desempenham três funções principais em uma rede:

1. Conversão elétrica-óptica ou óptica-elétrica

   • Para módulos ópticos, o SFP contém um TOSA (Subconjunto Óptico de Transmissão) e ROSA (Subconjunto Óptico de Recepção) para processar o sinal da fibra.

   • Para módulos SFP de cobre (RJ-45), o módulo integra a camada física (PHY) e os componentes magnéticos necessários para converter sinais elétricos em Ethernet sobre par trançado.

2. Interface padronizada com dispositivos host

   • O módulo se conecta ao host através de uma pinagem e interface elétrica definidas.

   • A comunicação com o host inclui recursos de gerenciamento e monitoramento por meio da interface I²C e da EEPROM, permitindo que o host leia informações do módulo, como fornecedor, número da peça, velocidade suportada e diagnósticos.

3. Suporte para monitoramento de diagnóstico digital (DDM/DOM)

   • Muitos módulos SFP suportam diagnósticos compatíveis com SFF-8472, que expõem parâmetros do módulo, incluindo temperatura, tensão de alimentação, potência de transmissão/recepção e corrente de polarização.

   • Essa funcionalidade permite que os administradores de rede monitorem a integridade dos links e identifiquem problemas preventivamente, sem a necessidade de inspeção física do módulo.

SFP vs. GBIC – Por que o SFP se tornou o padrão

A transição do GBIC para o SFP permitiu uma maior densidade de portas em switches e roteadores, mantendo a flexibilidade de troca a quente e a interoperabilidade entre equipamentos de diferentes fornecedores. Com o tempo, o formato SFP evoluiu para SFP+ e SFP28 para suportar taxas de dados mais rápidas, mantendo a retrocompatibilidade em muitos casos.

Principais lições

• Os módulos SFP são removíveis e padronizados. transceptores ópticos que permitem a implantação modular de mídia.

• Eles convertem sinais entre meios elétricos e ópticos e podem suportar conexões de cobre ou fibra.

• Padronização por meio de MSAs Garante a compatibilidade mecânica e elétrica entre diferentes fornecedores.

• O diagnóstico digital (DOM) fornece monitoramento em tempo real da integridade do módulo e do desempenho da conexão.

• O SFP substituiu o GBIC para melhorar a qualidade do sinal. densidade portuária, flexibilidade e eficiência em equipamentos de rede.

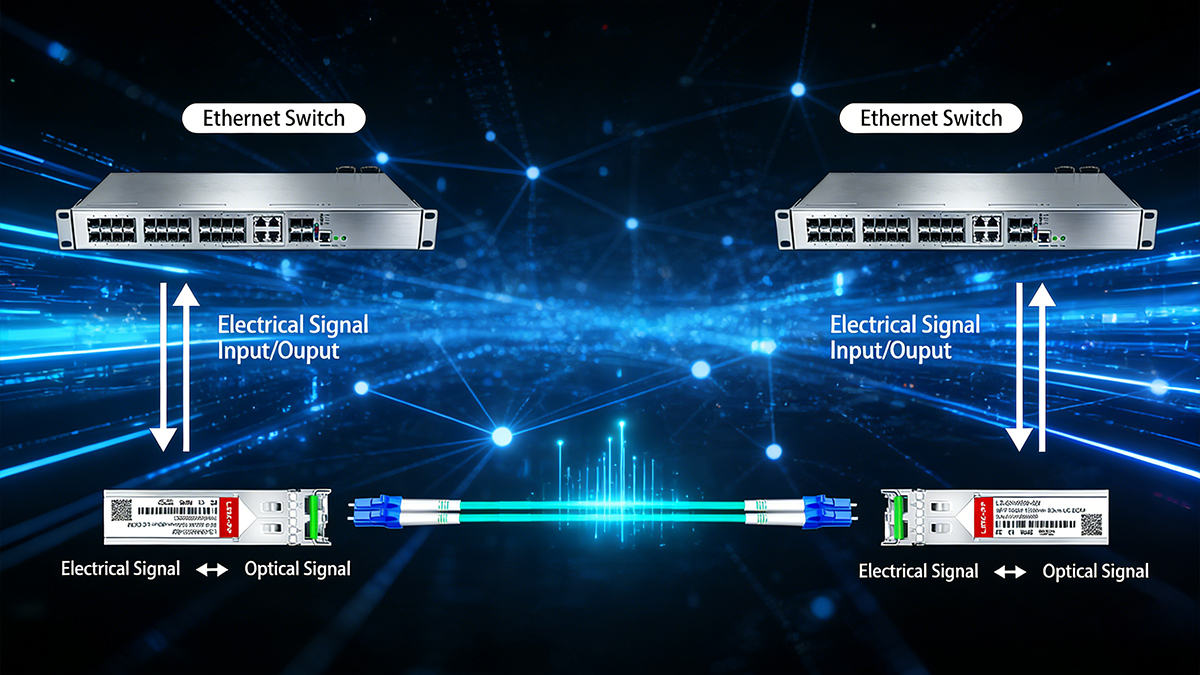

⏩ Como funciona um módulo SFP?

Um módulo SFP funciona como uma ponte entre os sinais elétricos do dispositivo host e o meio físico da rede, seja fibra ou cobre. Apesar de seu tamanho compacto, os SFPs integram diversos componentes essenciais que gerenciam a conversão de sinal, a negociação de link e o diagnóstico.

Em linhas gerais, um módulo SFP contém os seguintes elementos:

1. Front-end Óptico/Elétrico

• Para módulos de fibra:

  • TOSA (Subconjunto Óptico de Transmissão): Converte o sinal elétrico do dispositivo host em um sinal óptico para transmissão por fibra óptica.

  • ROSA (Subconjunto Óptico de Recepção): Converte os sinais ópticos recebidos da fibra de volta em sinais elétricos para o dispositivo hospedeiro.

• Para módulos de cobre (RJ-45 SFPs):

  • Inclui um PHY (Transceptor da camada física) e componentes magnéticos para lidar com sinais Ethernet em cabos de cobre de par trançado.

Essa interface garante a conversão adequada do sinal e oferece suporte ao padrão de enlace para o qual o módulo foi projetado (por exemplo, 1000BASE-LX, 10GBASE-SR, 25GBASE-SR).

2. Óptica do lado da linha ou física elétrica

A camada óptica do lado da linha, ou PHY (camada física), garante que os sinais transmitidos e recebidos estejam em conformidade com o padrão relevante. Ela define:

• Compatibilidade de taxa de dados (1G, 10G, 25G)

• Codificação e modulação de sinal (por exemplo, NRZ vs. PAM4)

• Comprimento de onda óptico e potência de lançamento para módulos de fibra

Este componente é crucial porque, mesmo que um módulo se encaixe fisicamente em um slot, uma camada física (PHY) incorreta ou uma incompatibilidade de comprimento de onda podem impedir que o link seja negociado corretamente.

3. EEPROM e Interface de Gerenciamento

Os módulos SFP incluem um EEPROM de 256 bytes com um Interface I²C que armazena:

• Fornecedor e número da peça

• Velocidade e tipo de mídia suportados

• Tipo de cabo e comprimento de onda

• Parâmetros de diagnóstico e operacionais

Muitos SFPs implementam o Monitoramento Óptico Digital (DOM ou DDM), conforme definido em SFF-8472, o que permite ao host monitorar:

• Temperatura do módulo

• tensão de alimentação

• Corrente de polarização de transmissão

• Transmitir e receber potência óptica

Esse monitoramento em tempo real ajuda os administradores a detectar possíveis problemas antes que eles afetem o desempenho da rede.

4. Interface do Host / Pinagem

A interface de host é o conector elétrico que se encaixa no slot do switch, roteador ou servidor. Para que funcione corretamente, é necessário:

• O PHY do host e o PHY do SFP devem suportar a mesma velocidade e padrão.

• Acordo sobre a interface de gestão e diagnóstico

• Sinalização elétrica adequada para negociar automaticamente os parâmetros de enlace.

Sem essa compatibilidade, o módulo pode não inicializar corretamente ou pode operar com uma taxa de dados inferior.

Notas Práticas

• A maioria dos SFPs modernos fornece hot-swap operação, permitindo a instalação ou substituição sem desligar o dispositivo host.

• O diagnóstico digital (DOM) não apenas fornece informações sobre o estado do módulo, mas também pode auxiliar na resolução de problemas de enlace, como a identificação de degradação da fibra ou conexões desalinhadas.

• O firmware do módulo e o firmware do host podem impor restrições adicionais; sempre verifique as matrizes de compatibilidade do fornecedor ao implantar componentes ópticos de terceiros.

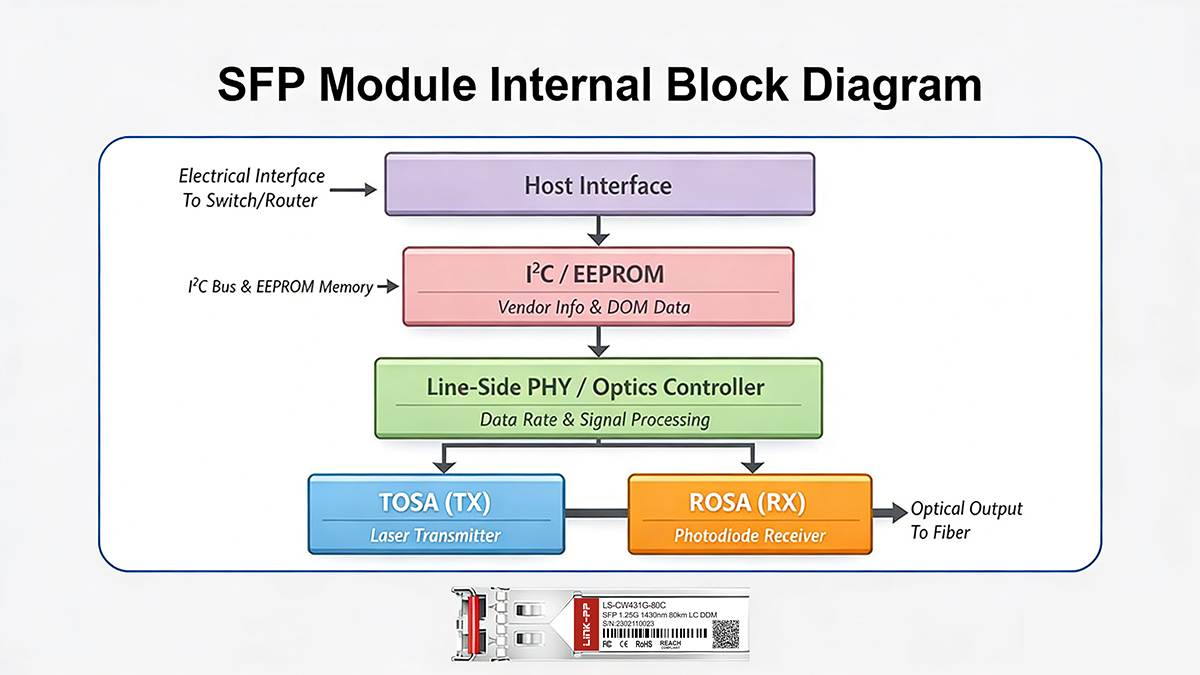

Ilustração sugerida

Este diagrama ilustra como os sinais fluem do host para o meio físico e como a EEPROM fornece informações de gerenciamento e diagnóstico.

⏩ Tipos de módulos SFP explicados

Os módulos SFP estão disponíveis em uma ampla variedade de variantes para suportar diferentes taxas de dados, tipos de fibra, comprimentos de onda e cenários de implantação. Embora compartilhem um formato mecânico comum, seu design interno e características de desempenho variam significativamente dependendo da aplicação pretendida.

Compreender essas categorias ajuda a garantir que o módulo correto seja selecionado para um determinado ambiente de rede.

Por desempenho (família SFP)

A forma mais comum de classificar os módulos SFP é por taxa de dados suportada, o que determina diretamente a compatibilidade do host e os casos de uso típicos.

① SFP (1G)

Os módulos SFP padrão são projetados para taxas de dados de até 1 Gbps e são amplamente utilizados em aplicações Gigabit Ethernet, tais como:

• 1000BASE-SX (fibra multimodo)

• 1000BASE-LX (fibra monomodo)

Esses módulos são comumente encontrados em switches de acesso corporativos, redes de campus e uplinks de servidores legados. Apesar de sua idade, os SFPs de 1G continuam sendo amplamente utilizados devido à sua estabilidade, baixo consumo de energia e ampla compatibilidade.

② SFP+ (10G)

Os módulos SFP+ mantêm as mesmas dimensões físicas dos SFPs padrão, mas são projetados para operação em 10 Gbps. Os padrões típicos incluem:

• 10GBASE-SR (multimodo de curto alcance)

• 10GBASE-LR (monomodo de longo alcance)

Em comparação com o SFP, o SFP+ depende mais do dispositivo host para o processamento de sinal, o que reduz a complexidade do módulo e o consumo de energia. Muitos módulos SFP+ suportam o monitoramento de diagnóstico digital SFF-8472, permitindo a visualização em tempo real do desempenho óptico.

O SFP+ é amplamente utilizado para acesso a data centers, camadas de agregação e uplinks corporativos de alta velocidade.

③ SFP28 (25G)

Os módulos SFP28 ampliam o formato SFP para suportar sinalização de 25 Gbps, comumente usados ​​para:

• 25GBASE-SR

• 25GBASE-LR

O SFP28 tornou-se a escolha preferida para links voltados para servidores e acesso de alta densidade em data centers modernos. Embora os módulos SFP28 sejam mecanicamente compatíveis com os slots SFP+, a operação completa em 25G requer hardware e firmware compatíveis com SFP28. Em alguns ambientes, um módulo SFP28 pode operar em uma velocidade inferior se o host suportar apenas 10G.

Por tipo de fibra e alcance

Os módulos SFP também são classificados por tipo de fibra e distância de transmissão eles apoiam.

① SR (Alcance Curto)

• Projetado para fibra multimodo (MMF)

• Alcance típico: até 100–300 metros, dependendo da qualidade da fibra.

• Comprimentos de onda comuns: 850 nm

Os módulos SR são amplamente utilizados para conexões curtas e de alta densidade em centros de dados e salas de equipamentos.

② LR (Longo Alcance)

• Projetado para fibra monomodo (SMF)

• Alcance típico: até 10 km

• Comprimento de onda comum: 1310 nm

Os módulos LR são comumente implantados em redes de campus e em ligações entre edifícios.

③ ER (Alcance Estendido)

• Fibra óptica monomodo para enlaces de longa distância

• Alcance típico: 40 km ou mais

• Comprimento de onda comum: 1550 nm

Os módulos ER são usados ​​em redes metropolitanas e de longa distância de empresas ou operadoras onde é necessário um alcance estendido.

Por comprimento de onda e funções especiais

Alguns módulos SFP são projetados para otimizar o uso da fibra ou para suportar arquiteturas de rede baseadas em comprimento de onda.

① Módulos SFP BiDi (Bidirecionais)

BiDi SFP Transmite e recebe sinais através de uma única fibra óptica, utilizando diferentes comprimentos de onda para o tráfego de entrada e saída.

As principais vantagens incluem:

• Uso reduzido de fibra

• Atualizações simplificadas em ambientes com fibra óptica limitada.

Os módulos BiDi devem ser implantados em pares correspondentes com comprimentos de onda complementares.

② Módulos SFP CWDM e DWDM

• CWDM (Multiplexação por divisão de comprimento de onda grosseira): Utiliza espaçamento de comprimento de onda mais amplo para multiplexação de comprimento de onda de densidade moderada.

• DWDM (Multiplexação por divisão de comprimento de onda densa): Utiliza espaçamento estreito entre os comprimentos de onda para suportar um grande número de canais em uma única fibra.

Esses módulos são normalmente usados ​​em redes de operadoras, metropolitanas e de backbone onde maximizar a capacidade da fibra é crucial.

Por meio de transmissão (fibra óptica ou cobre)

Do ponto de vista da conectividade física, os módulos SFP podem ser amplamente divididos em SFPs baseados em fibra e SFPs baseados em cobre, dependendo do meio de transmissão com o qual interagem.

① Módulos SFP de fibra óptica

Módulos SFP de fibra Utilizam fibra óptica como meio de transmissão e são o tipo de SFP mais comum em redes corporativas, centros de dados e telecomunicações. Suportam uma ampla gama de distâncias e aplicações, variando o tipo de fibra e o comprimento de onda.

As categorias comuns de SFP de fibra incluem:

• SR (Curto Alcance) — módulos de fibra multimodo para enlaces de curta distância, normalmente instalados em racks ou edifícios

• LR / ER — módulos de fibra monomodo para transmissão de longa distância em campi universitários ou redes metropolitanas

• BiDi (Bidirecional) — soluções de fibra única usando diferentes comprimentos de onda para transmissão e recepção

• CWDM/DWDM — SFPs multiplexados por comprimento de onda projetados para redes ópticas de alta capacidade e nível de operadora

Os SFPs de fibra são preferidos quando se exigem longa distância, baixa latência, imunidade a EMI ou alta densidade de portas.

② Módulos SFP de cobre (RJ-45)

Módulos SFP de cobre, comumente chamados de RJ45 SFPOs SFPs integram uma camada física Ethernet (PHY) e componentes magnéticos dentro do formato SFP e terminam com uma porta RJ-45 padrão. Isso permite que os SFPs se conectem diretamente a cabos de cobre de par trançado (Cat 5e / Cat 6).

As principais características dos módulos SFP de cobre incluem:

• Normalmente, suporte 10/100 / 1000BASE-T (e em alguns casos, padrões Ethernet 2.5G/5G)

• O comprimento máximo do cabo é geralmente até metros 100, dependendo da velocidade e da qualidade do cabo

• Maior consumo de energia e dissipação de calor em comparação com os SFPs de fibra.

• Útil para ligações de curta distânciainfraestrutura de cobre legada ou ambientes de mídia mista

Os SFPs de cobre são frequentemente usados ​​para portas de gerenciamento, conexões de camada de acesso ou cenários de migração gradual, onde a implantação de novas fibras é impraticável.

⏩ Especificações comuns de módulos SFP

Ao selecionar um módulo SFP, engenheiros e compradores geralmente comparam um conjunto consistente de especificações técnicas. Compreender o significado de cada parâmetro — e por que ele é importante — ajuda a garantir compatibilidade, conexões estáveis ​​e desempenho previsível.

Abaixo estão as especificações SFP mais pesquisadas e avaliadas.

Taxa de dados (Gbps)

A taxa de dados define a velocidade nominal de conexão suportada pelo módulo, como por exemplo: 1G SFP, 10G SFP +, ou 25G SFP28.
Esse valor deve corresponder tanto à capacidade da porta do host (switch, roteador, placa de rede) quanto ao padrão de rede que está sendo implementado.

Um módulo com classificação superior não funcionará em velocidade máxima se o host suportar apenas uma taxa de dados inferior, e alguns hosts podem rejeitar completamente módulos não suportados.

Tipo de mídia e conector

Esta especificação indica Como o SFP se conecta fisicamente ao cabo.:

• Fibra monomodo (SMF) com conector LC

• Fibra multimodo (MMF) com conector LC

• Óptica BiDi de fibra única, usando diferentes comprimentos de onda para transmissão e recepção

• SFPs de cobre (RJ-45), terminando diretamente em cabeamento Ethernet de par trançado

O tipo de mídia geralmente é um dos primeiros filtros que os usuários aplicam, pois deve estar de acordo com o infraestrutura de cabeamento existente.

Comprimento de onda (nm) e orçamento de potência óptica

O comprimento de onda operacional (por exemplo, 850 nm, 1310 nm ou 1550 nm) define a janela óptica usada para transmissão.
Juntamente com a potência de saída do transmissor e a sensibilidade do receptor, determina o orçamento de potência óptica.

O orçamento de energia é um fator crítico para responder a perguntas comuns como:

• Qual o alcance de transmissão confiável deste SFP?

• Será que funcionará com o meu tipo de fibra atual e as minhas condições de perda de sinal?

Um orçamento de energia insuficiente pode resultar em ligações instáveis ​​ou falha no estabelecimento da conexão.

Alcance máximo (distância)

O alcance máximo especifica a distância de transmissão suportada, normalmente expressa em metros ou quilômetros (por exemplo, 300 m, 10 km, 40 km).
Esse valor não é universal — depende de:

• Tipo de fibra (monomodo vs. multimodo)

• Padrão óptico (SR, LR, ER, etc.)

• Qualidade do cabo e perda total de enlace

Os usuários costumam pesquisar primeiro pelo alcance, especialmente por links no campus, interconexões de edifícios ou conexões de longa distância.

Suporte DDM/DOM (SFF-8472)

Monitoramento de diagnóstico digital (DDM, na sigla em inglês), também chamado Monitoramento Óptico Digital (DOM), indica se o SFP suporta métricas operacionais em tempo real através da interface I²C definida em SFF-8472.

Quando compatível, o sistema host pode ler:

• Temperatura do módulo

• tensão de alimentação

• Corrente de polarização de transmissão

• Transmitir e receber potência óptica

O DDM é amplamente utilizado para monitoramento de links, manutenção preventiva e solução de problemas, sendo frequentemente um recurso obrigatório em ambientes corporativos e de operadoras.

Formato e conformidade com o MSA

O formato identifica se o módulo segue as definições mecânicas e elétricas de SFP, SFP+ ou SFP28.
Conformidade com o MSA relevante (Acordo Multi-FonteOs padrões garantem a interoperabilidade entre os fornecedores.

Embora muitos módulos compartilhem dimensões físicas semelhantes, o desempenho e a estabilidade completos dependem da compatibilidade elétrica e de protocolo adequada entre o módulo SFP e o hardware do host.

⏩ Para que servem os módulos SFP?

Os módulos SFP são amplamente utilizados em empresas. centro de dadose redes de telecomunicações, pois permitem que uma única plataforma de hardware suporte múltiplos tipos de enlace, distâncias e velocidades. Ao selecionar o módulo SFP apropriado, os projetistas de rede podem adaptar o mesmo switch ou roteador a diferentes cenários de implantação sem alterar o hardware base.

A seguir, apresentamos os casos de uso mais comuns e práticos para módulos SFP em redes modernas.

Uplinks de servidor e portas de switch

Uma das aplicações mais comuns para módulos SFP é em uplinks de servidores e portas de acesso de switches. Dispositivos equipados com slots SFP, SFP+ ou SFP28 podem ser configurados com:

• Fibra de modo único para maior alcance

• Fibra multimodo para conexões de curto alcance e alta densidade

• SFPs RJ-45 de cobre onde já existe cabeamento estruturado instalado.

Essa modularidade permite que as organizações implementem o mesmo modelo de switch em diferentes ambientes e simplesmente troquem o transceptor para adequá-lo ao tipo de mídia, distância ou requisitos de velocidade. Como resultado, a complexidade do inventário e os custos de atualização são reduzidos.

Interconexões entre campus e edifícios

Módulos ópticos SFP são comumente usados ​​para conectar armários de fiação, andares ou edifícios separados Dentro de uma rede de campus. Os SFPs baseados em fibra são particularmente adequados para essas conexões porque suportam:

• Distâncias maiores do que Ethernet de cobre

• Imunidade à interferência eletromagnética

• Maior confiabilidade em instalações externas ou entre edifícios.

SFP de modo único Transceptores são frequentemente selecionados para enlaces entre edifícios, enquanto SFPs multimodo são usados ​​para distâncias mais curtas dentro da mesma instalação.

Acesso ao Data Center e Uplinks Top-of-Rack (ToR)

Em data centers, os módulos SFP desempenham um papel fundamental na camada de acesso e no switch top-of-rack (ToR). As implementações típicas incluem:

• Módulo SFP+ para conexões de servidor Ethernet de 10G

• Módulo SFP28 para uplinks Ethernet de 25G e portas voltadas para servidores

Esses módulos são amplamente utilizados em arquiteturas leaf-spine, onde alta densidade de portas, latência previsível e cabeamento eficiente são essenciais. O formato compacto dos módulos SFP+ e SFP28 permite que os data centers expandam a largura de banda, minimizando o consumo de energia e o espaço ocupado nos racks.

Redes de operadoras, telecomunicações e fronthaul móvel

Os módulos SFP também são amplamente utilizados em ambientes de operadoras e telecomunicações, incluindo:

• Terminais de linha óptica (OLTs)

• Roteadores de agregação e acesso

• Equipamentos móveis de fronthaul e midhaul

Em redes móveis, especialmente em algumas redes 4G e Fronthaul 5G Em diversos cenários, as ópticas baseadas em SFP são usadas para conectar unidades centralizadas (CU) e unidades distribuídas (DU). Seu tamanho compacto, design hot-swappable e suporte para interfaces ópticas padronizadas as tornam ideais para sistemas densos implantados em campo, onde o tempo de atividade e a capacidade de manutenção são críticos.

Resumo dos casos de uso típicos do SFP

⏩ Os módulos SFP são hot-swappable?

Sim. Travas deslizantes portáteis Os módulos SFP são projetados para serem conectados e desconectados a quente., o que significa que podem ser inseridos ou removidos enquanto o dispositivo host (switch, roteador ou placa de rede) permanece ligado—contanto que a plataforma host suporte troca a quente.

A maioria dos dispositivos corporativos e de operadoras suporta esse comportamento, mas a operação real é regida pelo projeto de hardware e pelas políticas de firmware do fornecedor do host.

Riscos da troca a quente que você deve conhecer

Embora a troca a quente seja comum, o manuseio inadequado pode causar problemas como:

• Descarga eletrostática (ESD) danificando componentes ópticos ou elétricos sensíveis

• flaps de ligação transitórios que pode afetar o tráfego ao vivo

• Verificações de firmware ou compatibilidade Desativar temporariamente uma porta após a inserção.

• Contaminação de conectores ópticos se as tampas de proteção contra poeira não forem gerenciadas corretamente

Esses riscos são falhas operacionais, e não de projeto, e geralmente podem ser evitados.

Melhores práticas para troca a quente

Para minimizar problemas durante a inserção ou remoção:

• Siga os procedimentos documentados do fornecedor do host, especialmente em redes de produção.

• Utilize proteção ESD adequada ao manusear módulos.

• Remova ou insira os módulos de forma reta e suave, sem torcer.

• Mantenha as tampas de proteção contra poeira nos conectores LC até que a fibra esteja conectada.

• Se recomendado, desative administrativamente a porta antes da remoção e reative-a posteriormente.

Quando manuseado corretamente, módulos SFP de troca a quente É uma operação segura e rotineira que permite manutenção rápida e alterações flexíveis na rede sem tempo de inatividade.

⏩ Compatibilidade do módulo SFP explicada

A compatibilidade dos módulos SFP é frequentemente mal compreendida. Embora muitos módulos compartilhem o mesmo formato físico, o funcionamento correto depende de múltiplas camadas de compatibilidade, e não apenas do encaixe do módulo na porta.

1) Compatibilidade Mecânica e Elétrica (MSA)

Os módulos SFP, SFP+ e SFP28 seguem Acordos de Múltiplas Fontes (MSAs) da indústria que definem o invólucro mecânico, as dimensões da gaiola e as atribuições básicas dos pinos. Como resultado, esses módulos geralmente se encaixam fisicamente no mesmo compartimento. Gaiola SFP.

No entanto, o encaixe mecânico por si só não garante o funcionamento. Os requisitos de interface elétrica e sinalização variam conforme a geração, e o dispositivo host deve suportar a camada física elétrica (PHY) correspondente para que o módulo opere em sua velocidade nominal.

2) Suporte de velocidade e PHY

O MAC, a camada física (PHY) e o firmware do host determinam, em última análise, quais velocidades são suportadas.

• Um módulo SFP28 inserido em uma porta SFP+ pode até encaixar fisicamente, mas só funcionará se o host suportar retrocompatibilidade e puder negociar uma velocidade inferior.

• Um módulo SFP28 de 25G não pode forçar a operação em 25G em um host projetado apenas para 10G.

• Alguns servidores suportam operação em velocidades mistas, enquanto outros impõem rigorosamente perfis de velocidade de porta.

É por isso que as fichas técnicas costumam observar que Compatibilidade física não implica compatibilidade de desempenho..

3) Restrições de firmware do fornecedor e codificação de EEPROM

Muitos fornecedores de switches e roteadores implementam verificações em nível de firmware que leem o módulo. EEPROM (nome do fornecedor, OUI, número da peça). Em alguns ecossistemas:

• Módulos de terceiros Pode ativar avisos ou ser desativado.

• Somente componentes ópticos aprovados ou codificados pelo fornecedor são oficialmente suportados.

• A conformidade com o MSA por si só não basta não aceitação de garantia

Consulte sempre a matriz de compatibilidade óptica do fornecedor do dispositivo ou verifique a compatibilidade através de testes em laboratório.

Lista de verificação de compatibilidade prática

Antes de selecionar um módulo SFP — especialmente uma óptica de terceiros — confirme se:

• A porta do host suporta a velocidade e o padrão de link necessários.

• O módulo foi validado pelo fornecedor ou comprovado em seu ambiente.

• O comprimento de onda, o tipo de fibra e o conector correspondem à ligação pretendida.

• O suporte DOM/DDM está alinhado com suas necessidades de monitoramento e operação.

Compreender essas camadas de compatibilidade ajuda a evitar atrasos na implementação, falhas de conexão e solução de problemas desnecessária em redes de produção.

⏩ Vantagens de usar módulos SFP

Os módulos SFP continuam sendo um componente fundamental nas redes modernas, pois equilibram desempenho, flexibilidade e eficiência operacional. Comparados aos designs de porta fixa, eles oferecem diversas vantagens práticas.

Modularidade e flexibilidade de mídia

As plataformas baseadas em SFP permitem que os operadores de rede alterem o meio de transmissão sem substituir o hardware do host. A mesma porta do switch pode suportar fibra monomodo, fibra multimodo ou cobre, bastando trocar o módulo, o que facilita a adaptação às necessidades de enlace em constante evolução.

Maior densidade de portas e largura de banda escalável

O compacto Fator de forma SFP Permite alta densidade de portas em switches e roteadores. Novas variantes, como SFP28 Oferecer largura de banda de 25G na mesma área física, permitindo atualizações de capacidade sem aumentar o espaço em rack ou o consumo de energia.

Melhoria na capacidade de manutenção e monitoramento.

Os módulos SFP são projetados para operação hot-swappable, reduzindo o tempo de inatividade para manutenção. Muitas ópticas também suportam Monitoramento Óptico Digital (DOM), permitindo a visualização em tempo real da temperatura, tensão e potência óptica — útil para solução de problemas proativa e gerenciamento do ciclo de vida.

Projeto de rede com custo-benefício

Ao selecionar componentes ópticos que correspondam à distância, velocidade e tipo de fibra reais, as organizações podem evitar o superdimensionamento. Essa abordagem modular ajuda a controlar os gastos de capital, permitindo, ao mesmo tempo, atualizações incrementais à medida que as demandas da rede aumentam.

Em conjunto, essas vantagens tornam os módulos SFP uma escolha prática e preparada para o futuro em redes corporativas, de data centers e de operadoras.

⏩ Módulos SFP em 2026: Padrões e casos de uso atuais

Até 2026, os módulos SFP continuarão a desempenhar um papel central no projeto de redes Ethernet, com o suporte de padrões consolidados e modelos de implementação bem estabelecidos em ambientes corporativos, de data centers e de telecomunicações.

Padrões na Produção e Direção Industrial

As variantes modernas de SFP são baseadas nos padrões Ethernet IEEE 802.3 e nas especificações MSA de longa data que definem o formato, as interfaces elétricas e o comportamento de gerenciamento.

Os principais padrões que moldam as implementações atuais incluem:

• IEEE 802.3por (25GbE) — formalizou o Ethernet de 25G, possibilitando links baseados em SFP28 para conectividade de servidor e camada de acesso.

• Relacionado Grupos de trabalho Ethernet de 50G e 100G — influenciando arquiteturas de breakout e agregação upstream, mesmo quando o SFP28 continua sendo a óptica voltada para o servidor.

• SFF e CMIS/Especificações de gerenciamento SFF-8472 — garantir monitoramento e diagnóstico consistentes entre os fornecedores

Desde meados da década de 2010, a tendência do mercado tem se voltado cada vez mais para o 25G como a velocidade de acesso preferida para servidores, oferecendo um equilíbrio prático entre largura de banda, eficiência energética e densidade de portas. Ao mesmo tempo, o 10G SFP+ continua amplamente utilizado nas camadas de acesso e agregação, onde os ciclos de atualização são mais longos ou as demandas de largura de banda são estáveis.

Em 2026, o SFP28 será uma escolha convencional, em vez de uma tecnologia emergente.

Casos de uso atuais e emergentes (2026)

Com base nas implantações observadas e nos roteiros dos fornecedores, os módulos SFP são comumente usados ​​nos seguintes cenários:

• Arquiteturas leaf-spine de data center
  Os módulos SFP28 são amplamente utilizados para uplinks de servidores de 25G, enquanto as ópticas de maior velocidade são agregadas na espinha dorsal da rede. Esse modelo simplifica a fiação, melhora a escalabilidade e está alinhado com os recursos modernos das placas de rede.

• Redes de borda e fronthaul 5G
  Os SFPs de fibra compactos e hot-swappable são ideais para locais de borda com restrições de espaço e energia, incluindo redes fronthaul móveis e redes de acesso de rádio distribuídas, onde a flexibilidade operacional é fundamental.

• Atualizações de rede empresarial
  Muitas empresas continuam migrações faseadas de 1G para 10G e 25G, impulsionadas pelo crescimento de aplicativos, ciclos de atualização de servidores e melhoria da relação custo-benefício. As plataformas baseadas em SFP permitem essas atualizações sem a necessidade de substituição completa do hardware.

Nota editorial e de publicação

Ao se referir a um ano específico, como por exemplo 2026É uma boa prática declarar claramente:

• As normas IEEE ou MSA relevantes

• Quaisquer considerações sobre compatibilidade entre plataforma host ou fornecedor

Isso melhora a clareza para os leitores e reforça a credibilidade técnica e a atualidade do conteúdo.

⏩ SFP vs. Outros Módulos Transceptores

A escolha do formato correto do transceptor depende dos requisitos de largura de banda, da densidade de portas e da flexibilidade necessária no projeto da rede. Abaixo, segue uma comparação prática entre os seguintes formatos: Família SFP e outras abordagens comuns.

Família SFP vs. QSFP / QSFP28

As Família SFP (SFP, SFP+, SFP28) É projetado para links ponto a ponto de uma única via, sendo, portanto, adequado para conexões de servidor e portas da camada de acesso.

Em contrapartida, os módulos QSFP e QSFP28 agrupam várias vias elétricas em um formato maior:

• QSFP + — normalmente usado para Ethernet de 40G (4 pistas de 10G)

• QSFP28 — comumente usado para Ethernet de 100G (4 pistas de 25G)

As ópticas baseadas em QSFP são implantadas principalmente em camadas de agregação e espinha dorsal, onde são necessárias ligações de alta capacidade e configurações de breakout.

Em centros de dados modernos:

• O SFP28 é frequentemente preferido para uplinks de servidores, oferecendo 25G por porta com alta densidade e menor custo por ponto de extremidade.

• O QSFP28 é usado a montante para agregar vários links SFP28 em um número menor de conexões de alta velocidade.

Essa utilização complementar permite uma escalabilidade eficiente sem sobrecarregar a largura de banda na borda do servidor.

Módulos SFP vs. Portas Ópticas Fixas

Alguns interruptores e aparelhos incluem portas ópticas fixas, onde o transceptor está integrado permanentemente.

• As óticas fixas podem ser solução de piso com excelente quando o tipo de mídia e seu alcance são conhecidos e improváveis ​​de mudar.

• No entanto, eles não possuem a flexibilidade dos módulos SFP plugáveis, que permitem alterações no tipo de fibra, comprimento de onda ou alcance sem a necessidade de substituir todo o dispositivo.

Os SFPs plugáveis ​​são especialmente valiosos em ambientes onde os requisitos de rede evoluem ao longo do tempo, ou onde a reutilização de hardware e as atualizações faseadas são prioridades.

Na prática, os projetos baseados em SFP oferecem um equilíbrio entre flexibilidade, escalabilidade e controle operacional que as soluções de porta fixa não conseguem igualar facilmente.

⏩ Resumo — O que você deve saber sobre o módulo SFP

transceptores SFP hot-pluggable Definidos por MSAs (Acordos de Nível de Serviço) do setor, eles continuam sendo um componente fundamental em redes corporativas, de data centers e de telecomunicações. Seu formato padronizado permite opções flexíveis de mídia e atualizações escaláveis ​​sem a necessidade de substituir o equipamento principal.

Ao selecionar um módulo SFP, concentre-se nos princípios básicos: taxa de dados, meio de transmissão, alcance e compatibilidade do hostPara ambientes operacionais onde visibilidade e confiabilidade são importantes, confirme o suporte a DOM/DDM e o alinhamento com os padrões IEEE e SFF relevantes.

Olhando para o futuro, em 2026, o ecossistema convergiu amplamente para o SFP28 de 25G para links voltados para servidores, enquanto os SFPs de 1G e 10G continuam a atender as camadas de acesso e agregação com longos ciclos de atualização. Em todas as velocidades, as políticas de compatibilidade de fornecedores e o comportamento do firmware permanecem uma consideração crítica durante o planejamento de implantação.

Chamada para Ação
Para módulos SFP, SFP+ e SFP28 compatíveis com os padrões, com interoperabilidade validada e qualidade consistente, visite o site. LINK-PP Loja Oficial Explorar as opções disponíveis e os recursos técnicos.

Apêndice — Principais referências utilizadas neste artigo

• • Dispositivos plugáveis ​​de formato pequeno (SFP) — visão geral e contexto MSA.

  • SFF-8472 (Monitoramento de Diagnóstico Digital) e mapas de EEPROM.

  • IEEE 802.3by (25GbE) e notas de grupo de trabalho relacionadas.

  • Notas técnicas do fornecedor (Cisco) sobre a instalação de SFP/SFP+ e o comportamento de troca a quente.

  • Comparações de mercado/técnicas (SFP, SFP+, SFP28) e notas práticas.

Autor: LINK-PP Equipe Editorial (Redatores técnicos convidados — hardware de rede e transceptores ópticos)
Fontes e verificação: MSAs da indústria, normas IEEE, notas técnicas da Cisco, especificações SFF, guias de produtos de fornecedores (citações selecionadas no texto).
Última actualização: 21 de janeiro de 2026
