Guia QSFP 100G LR | Explicação sobre 100GBASE-LR1 Single Lambda

O QSFP 100G LR tornou-se uma opção essencial de transceptor óptico para redes modernas de alta velocidade que exigem transmissão confiável de 100 Gbps em longas distâncias. É amplamente utilizado em interconexões de data centers e redes backbone corporativas onde o desempenho estável em fibra monomodo é fundamental.

Em sua essência, o QSFP 100G LR foi projetado para suportar a transmissão 100GBASE-LR1, que utiliza um único comprimento de onda (um único lambda) para fornecer dados de alta largura de banda em distâncias tipicamente de até 10 km. Isso representa uma grande mudança em relação aos projetos anteriores com múltiplos comprimentos de onda, simplificando a arquitetura óptica e, ao mesmo tempo, melhorando a eficiência.

Os principais pontos que definem sua importância incluem:

• Suporta transmissão de dados de 100 Gbps em um único comprimento de onda óptico (banda de 1310 nm).
• É otimizado para infraestrutura de fibra monomodo (SMF).
• Permite conectividade de longo alcance, adequada para ligações metropolitanas e entre centros de dados.
• Isso reduz a complexidade óptica em comparação com soluções de múltiplas vias como o LR4.

Do ponto de vista da evolução da rede, o QSFP 100G LR atende à crescente necessidade de maior largura de banda sem aumentar significativamente o consumo de energia ou a complexidade de implantação. Isso o torna uma escolha prática para operadoras que estão migrando de arquiteturas de 10G ou 40G para ambientes de 100G de maior densidade.

Nas seções seguintes, vamos detalhar como funciona o QSFP 100G LR, o que significa a tecnologia 100GBASE-LR1 de lambda único e como ela se compara a outras soluções ópticas de 100G em cenários de implantação do mundo real.

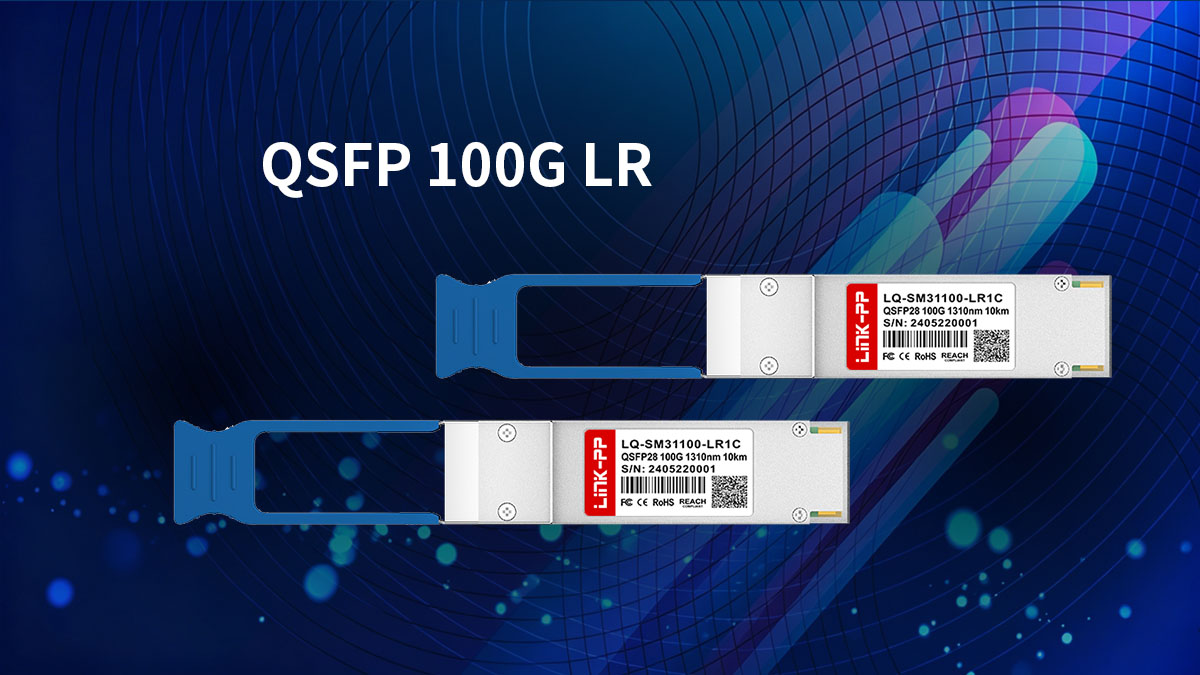

🔩 O que é QSFP 100G LR?

O QSFP 100G LR é um transceptor óptico de longo alcance de 100 Gbps projetado para transmissão em fibra monomodo, utilizando o formato QSFP e em conformidade com os padrões 100GBASE-LR1. É usado principalmente para transmitir dados em alta velocidade em distâncias de até 10 km, mantendo um design óptico simplificado por meio de uma arquitetura de comprimento de onda único.

Este módulo deve ser compreendido como um equilíbrio entre desempenho, alcance e simplicidade óptica, tornando-o adequado para interconexões de data centers e redes backbone metropolitanas.

Definição e Conceito Central

O QSFP 100G LR é um módulo óptico de 100G que utiliza uma única via óptica (um único lambda) para transmitir dados a longas distâncias em fibra monomodo. Ele está alinhado com o padrão IEEE 100GBASE-LR1 e normalmente opera na janela de comprimento de onda de 1310 nm.

Os principais pontos conceituais incluem:

• QSFP refere-se ao formato de módulo plugável de pequeno formato quádruplo usado em equipamentos de rede de alta densidade.
• 100G LR indica capacidade de longo alcance, geralmente até 10 km em fibra monomodo (SMF).
• LR1 define uma arquitetura de transmissão óptica de via única em vez de projetos de múltiplas vias.

Seu principal objetivo é simplificar a transmissão óptica de 100G, mantendo o alcance e a estabilidade de nível empresarial.

Principais Características Técnicas

O QSFP 100G LR é definido por um conjunto de características ópticas e elétricas padronizadas que permitem um desempenho consistente de longo alcance em sistemas compatíveis.

As características técnicas típicas incluem:

• Taxa de dados: 100 Gbps usando modulação PAM4
• Comprimento de onda: 1310 nm, transmissão lambda única
• Meio de transmissão: fibra monomodo (OS2)
• Alcance máximo: até 10 km em condições normais de ligação.
• Tipo de conector: interface LC duplex para cabeamento simplificado

Essas características tornam-no adequado para enlaces ópticos ponto a ponto de longa distância, onde a simplicidade e o alcance da fibra são igualmente importantes.

Evolução do Legacy 100G LR4

O QSFP 100G LR representa uma grande mudança arquitetônica em comparação com os módulos LR4 de 100G anteriores. Enquanto o LR1 usa um único comprimento de onda, o LR4 depende de múltiplas vias ópticas para alcançar a transmissão de 100G.

Segue abaixo uma comparação técnica corrigida:

Essa diferença arquitetônica acarreta diversas implicações importantes:

• O LR1 simplifica o projeto óptico ao eliminar componentes de multiplexação de comprimento de onda.
• O LR4 depende do espaçamento preciso dos comprimentos de onda na grade LAN-WDM (e não CWDM).
• O LR1 geralmente melhora a eficiência energética e a densidade de integração.
• O LR4 ainda é usado em algumas implementações legadas e focadas em compatibilidade.

De forma geral, a transição do LR4 (multicanal baseado em LWDM) para o LR1 (lambda único) reflete uma tendência mais ampla da indústria em direção a arquiteturas ópticas simplificadas e centradas em DSP.

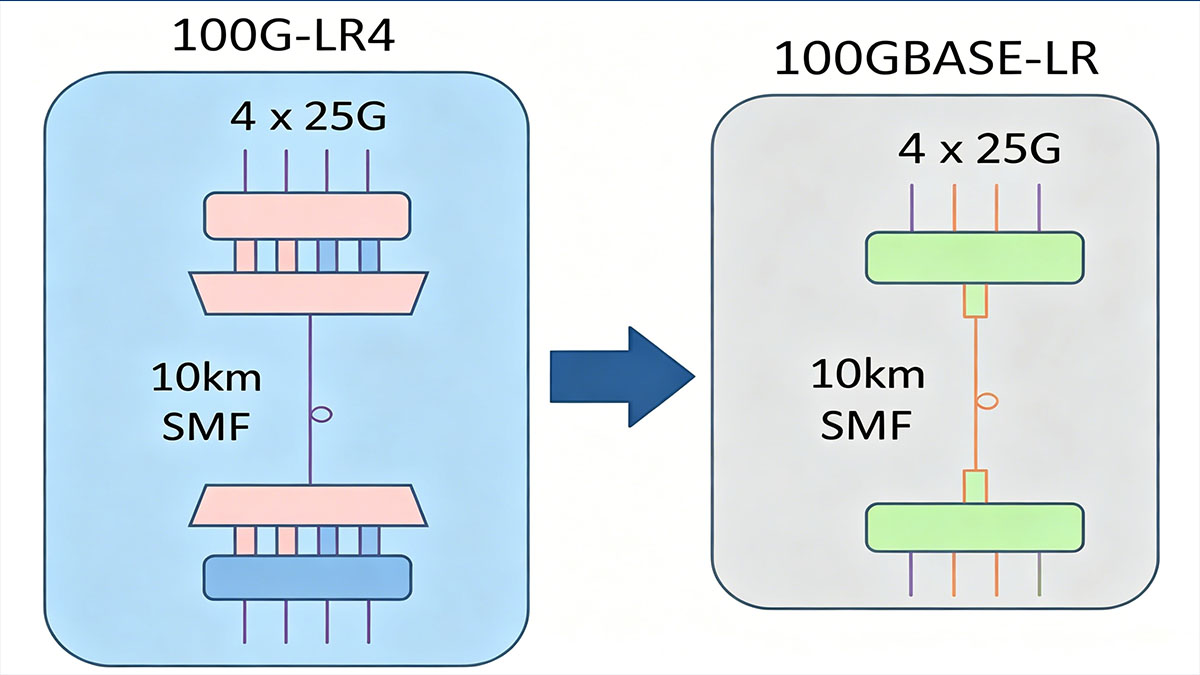

🔩 Entendendo a tecnologia 100GBASE-LR1 Single Lambda

O 100GBASE-LR1 é um padrão de transmissão óptica de 100 Gbps em comprimento de onda único, projetado para simplificar a conectividade óptica de longo alcance em fibra monomodo. Sua principal vantagem é alcançar a largura de banda total de 100G usando apenas uma portadora óptica, em vez de múltiplos comprimentos de onda ou canais.

Essa abordagem reduz a complexidade óptica, mantendo o desempenho em longas distâncias, tornando-se uma tecnologia fundamental nos módulos QSFP 100G LR de próxima geração.

O que significa "Lambda único"?

"Lambda único" refere-se ao uso de um único comprimento de onda óptico para transportar todo o sinal de 100 Gbps, em vez de dividir os dados em vários comprimentos de onda.

Este conceito é fundamental para o projeto LR1 e pode ser compreendido através dos seguintes pontos:

• "Lambda" é o termo usado para descrever o comprimento de onda óptico em comunicações por fibra óptica.
• Os sistemas tradicionais de 100G usavam múltiplas funções lambda para distribuir dados.
• LR1 consolida toda a transmissão em um único comprimento de onda (normalmente na banda de 1310 nm).
• Isso reduz a necessidade de hardware de multiplexação por comprimento de onda.

Em termos práticos, a transmissão lambda única simplifica tanto o projeto do módulo quanto a integração do sistema, especialmente em ambientes de alta densidade.

Papel da Modulação PAM4

O padrão 100GBASE-LR1 utiliza PAM4 (Modulação por Amplitude de Pulso com 4 níveis) para atingir 100 Gbps em um único canal óptico. Em vez de enviar um bit por estado de sinal, o PAM4 transmite dois bits por símbolo.

As principais características incluem:

• Cada símbolo carrega 2 bits de informação em vez de 1.
• Permite transmissão de 100 Gbps em uma única via óptica.
• Reduz a largura de banda óptica necessária em comparação com a sinalização NRZ.
• Requer processamento de sinal mais avançado para manter a integridade do sinal.

Para esclarecer as implicações de desempenho:

O PAM4 é essencial para o LR1 porque permite velocidades de 100G sem a necessidade de adicionar comprimentos de onda ou fibras adicionais.

Componentes Ópticos e Design

O design interno de um módulo 100GBASE-LR1 é otimizado para transmissão de lambda única com alta integração e estabilidade de sinal.

Os elementos de design típicos incluem:

• Fonte de laser de alto desempenho operando em 1310nm
• Processador de sinal digital (DSP) integrado para correção de sinal.
• Circuitos de acionamento e recepção otimizados para sinalização PAM4.
• Caminho óptico simplificado em comparação com módulos de múltiplas vias.

Esses componentes trabalham em conjunto para garantir uma transmissão estável a longa distância, minimizando a degradação do sinal.

Outras implicações de design incluem:

• A redução do número de componentes ópticos melhora a confiabilidade.
• Menor complexidade de alinhamento em comparação com sistemas de múltiplos comprimentos de onda.
• Melhor eficiência térmica e energética em implantações de alta densidade.

De forma geral, o design do LR1 reflete uma mudança em direção a arquiteturas ópticas centradas em DSP, que priorizam a simplicidade e a escalabilidade em detrimento da complexidade de múltiplas vias.

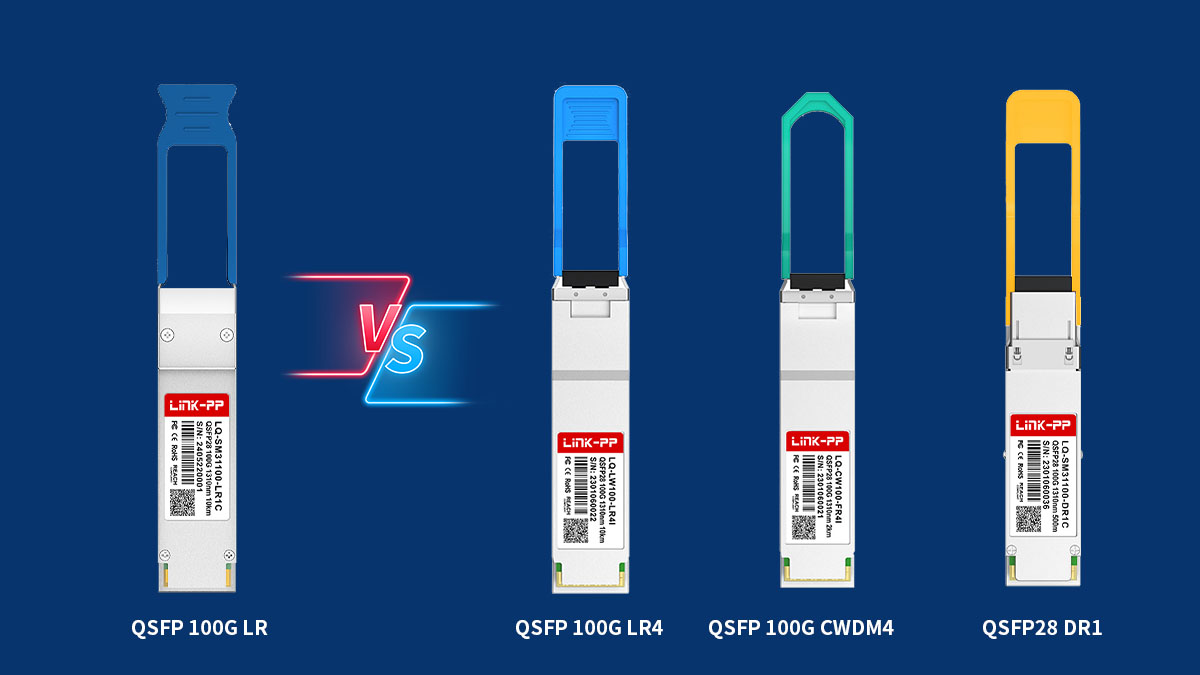

🔩 Módulos Ópticos QSFP 100G LR vs Outros Módulos Ópticos 100G

O QSFP 100G LR é melhor compreendido ao compará-lo com outros transceptores ópticos de 100G amplamente utilizados. Ele se destaca principalmente por sua arquitetura de lambda única (LR1), longo alcance e design óptico simplificado. No entanto, diferentes módulos de 100G são otimizados para diferentes cenários de implantação.

Para que a comparação seja significativa, é importante avaliá-las sob múltiplas dimensões, como arquitetura de comprimento de onda, alcance e foco de aplicação.

QSFP 100G LR vs QSFP 100G LR4

O QSFP 100G LR difere significativamente do LR4 tanto em arquitetura óptica quanto em complexidade de implementação, embora ambos suportem transmissão de longo alcance em fibra monomodo.

A principal diferença é que o LR1 usa um único comprimento de onda, enquanto o LR4 usa quatro comprimentos de onda LAN-WDM para atingir a transmissão de 100G.

Antes de analisar a comparação detalhada, é útil entender seu posicionamento típico no projeto de redes: o LR1 é otimizado para simplificação, enquanto o LR4 é projetado para compatibilidade com sistemas legados de múltiplas vias.

De uma perspectiva prática, o LR1 reduz a quantidade de componentes ópticos e simplifica a integração do sistema, enquanto o LR4 ainda é relevante em ambientes que exigem compatibilidade com projetos multicanal mais antigos.

QSFP 100G LR vs QSFP 100G CWDM4

O QSFP 100G CWDM4 é outra solução comum de 100G, mas é otimizado para distâncias mais curtas e interconexões de data centers com requisitos de alcance menores em comparação com o LR.

A principal diferença é que o CWDM4 visa conectividade de curto alcance com boa relação custo-benefício, enquanto o LR se concentra em aplicações de longo alcance com tecnologia monomodo.

Uma comparação mais clara ajuda a destacar seus papéis:

Em termos de implantação:

• LR é preferível quando é necessária uma cobertura de longo alcance.
• O CWDM4 é frequentemente usado para enlaces de curto alcance com boa relação custo-benefício.
• A LR oferece melhor escalabilidade para conectividade entre edifícios ou em sistemas de metrô.

QSFP 100G LR vs QSFP28 DR1

O QSFP28 DR1 faz parte de uma nova geração de soluções ópticas de 100G de canal único e compartilha o conceito de lambda único com o LR1, mas difere em alcance e posicionamento no ecossistema.

Antes de compará-los, é importante observar que o DR1 é normalmente projetado para conexões dentro de um mesmo data center, enquanto o LR é otimizado para alcance estendido.

Os principais tópicos incluem:

• Ambas utilizam arquitetura lambda única.
• LR permite um alcance significativamente maior.
• O DR1 é mais otimizado para links de data center com eficiência energética.
• A seleção depende principalmente da distância a percorrer, e não da velocidade.

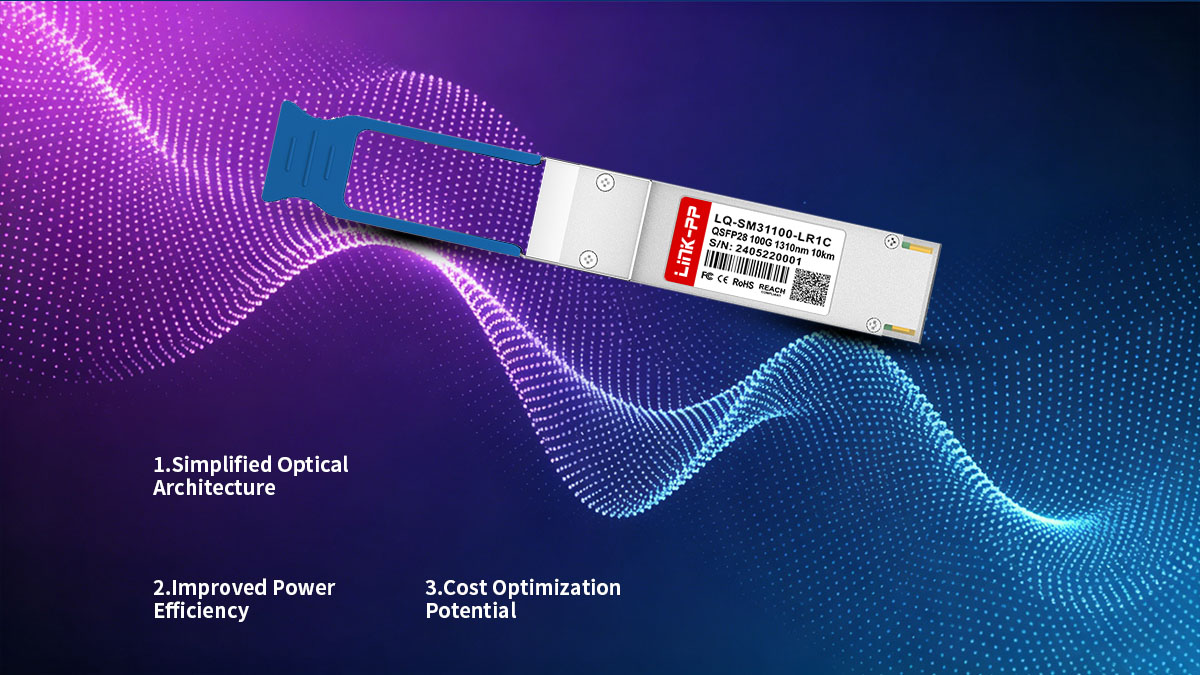

🔩 Principais vantagens do QSFP 100G LR

O QSFP 100G LR é amplamente adotado em redes ópticas modernas por equilibrar longo alcance com um design simplificado de lambda único. Suas vantagens não são apenas técnicas, mas também operacionais, influenciando a eficiência energética, a complexidade de implantação e a escalabilidade a longo prazo.

Arquitetura Óptica Simplificada

O QSFP 100G LR reduz a complexidade do sistema óptico ao usar um único comprimento de onda em vez de várias vias. Essa escolha de projeto impacta diretamente a forma como o módulo é construído e implantado.

Antes de listar os benefícios, é importante entender que menos caminhos ópticos geralmente se traduzem em menos pontos de falha e uma integração de sistema mais fácil.

As principais vantagens arquitetônicas incluem:

• A transmissão de comprimento de onda único elimina os componentes de multiplexação por comprimento de onda.
• Número reduzido de lasers em comparação com soluções de múltiplas pistas.
• Alinhamento e calibração óptica simplificados
• Reduzir o número total de componentes dentro do módulo

Esses fatores resultam em um sistema óptico mais estável e fácil de gerenciar, especialmente em implantações de grande escala.

Melhor eficiência energética

Uma das principais vantagens do QSFP 100G LR é seu perfil de consumo de energia otimizado em comparação com os designs multicanal anteriores. Embora ainda exija processamento DSP para PAM4, a arquitetura geral é mais eficiente.

Antes de detalhar os benefícios específicos, é importante observar que a eficiência energética impacta diretamente a densidade de racks e os requisitos de refrigeração em data centers.

Os pontos principais incluem:

• A redução do número de canais ópticos diminui o consumo total de energia do laser.
• O design de canal único baseado em DSP melhora a utilização de energia.
• Circuitos ópticos menos complexos reduzem a geração de calor.
• Melhor estabilidade térmica suporta switches com maior densidade de portas.

Na prática, isso permite que as operadoras implementem mais portas 100G dentro do mesmo orçamento de energia e refrigeração.

Potencial de Otimização de Custos

O QSFP 100G LR também oferece vantagens de custo a longo prazo, impulsionadas por seu design simplificado e benefícios de escalabilidade. Embora o custo inicial do módulo dependa da cadeia de suprimentos e da implementação do fornecedor, as economias em nível de sistema costumam ser mais significativas.

Antes de listar os benefícios relacionados a custos, é importante considerar o custo total de propriedade, e não apenas o preço do módulo.

As principais vantagens em termos de custos incluem:

• Menor complexidade da lista de materiais devido à arquitetura de laser único.
• Redução dos custos de manutenção devido ao menor número de componentes ópticos.
• Gestão simplificada de inventário em todas as camadas da rede
• Melhoria da eficiência do ciclo de vida em implantações de grande escala.

Esses fatores tornam o QSFP 100G LR particularmente atraente para operadoras que planejam expansão de infraestrutura a longo prazo.

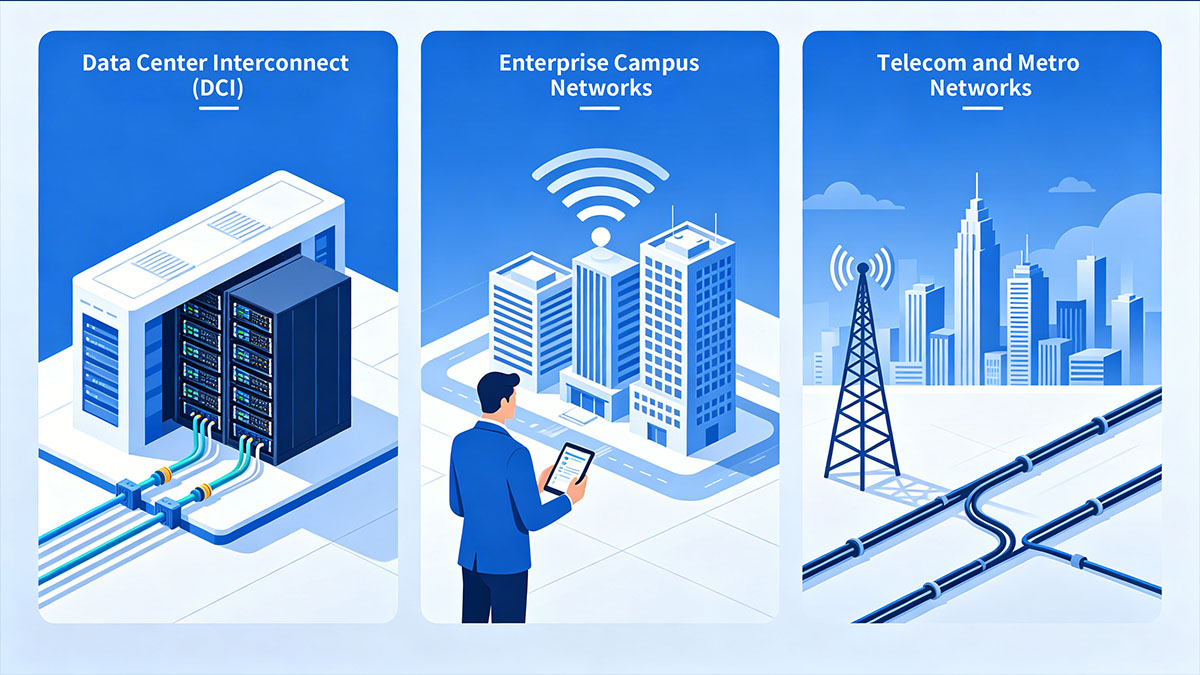

🔩 Cenários típicos de implantação

O QSFP 100G LR é implantado principalmente em ambientes onde é necessária conectividade de longa distância e alta largura de banda em fibra monomodo. Seu alcance de 10 km e arquitetura de lambda única o tornam especialmente adequado para links ópticos entre sites e em nível de backbone, em vez de conexões de curto alcance dentro de um mesmo rack.

Interconexão de data center (DCI)

O QSFP 100G LR é comumente usado em cenários de interconexão de data centers (DCI), onde duas instalações geograficamente separadas precisam de comunicação de alta velocidade e baixa latência.

Antes de detalhar casos de uso específicos, é importante entender que os enlaces DCI normalmente exigem longo alcance e alta confiabilidade.

As aplicações típicas da DCI incluem:

• Conectando data centers primários e de recuperação de desastres
• Sincronizando sistemas de armazenamento distribuídos
• Suporte à replicação de serviços em nuvem entre diferentes sites.
• Permitir o balanceamento da carga de trabalho entre instalações geograficamente separadas.

As principais vantagens neste cenário incluem:

• Alcance de até 10 km com fibra monomodo.
• Redução da necessidade de amplificação óptica intermediária em muitos casos.
• Largura de banda estável de 100 Gbps para replicação de dados de alto volume.
• Arquitetura de rede simplificada em comparação com alternativas de múltiplas vias.

Isso torna o QSFP 100G LR uma excelente opção para conectividade de data centers em escala metropolitana.

Redes Backbone de Campus Empresarial

Em grandes ambientes empresariais, o QSFP 100G LR é frequentemente usado para construir links de backbone de alta capacidade entre edifícios ou zonas do campus.

Antes de descrever casos de uso específicos, é importante observar que as redes corporativas exigem cada vez mais agregação de 100G para suportar aplicativos em nuvem e usuários de alta densidade.

Os cenários de implantação mais comuns incluem:

• Conectividade de backbone entre edifícios em campus corporativos
• Agregação de comutadores de distribuição de alto tráfego
• Interconexão de switches core-to-core em grandes redes corporativas
• Conexões de alta velocidade para plataformas de dados centralizadas

Principais benefícios em ambientes empresariais:

• Aproveita a infraestrutura de fibra monomodo existente.
• Suporta layouts de campus de longa distância sem perda de desempenho.
• Reduz a necessidade de múltiplas conexões de agregação de baixa velocidade.
• Permite uma migração tranquila da arquitetura 10G/40G para a arquitetura 100G.

Isso o torna adequado para organizações que consolidam camadas de rede em uma infraestrutura de alta velocidade.

Agregação de redes de telecomunicações e metropolitanas

O QSFP 100G LR também é amplamente utilizado em redes de telecomunicações e de agregação metropolitana, onde o tráfego de múltiplos nós de acesso é consolidado em camadas de transporte de alta capacidade.

Antes de discutir os casos de uso, é importante destacar que as redes metropolitanas geralmente exigem tanto alcance quanto escalabilidade.

Aplicações típicas incluem:

• Agregação de tráfego de backhaul móvel (redes 4G/5G)
• Interconexões de topologia de anel ou malha metropolitana
• expansão da infraestrutura regional de ISPs
• Consolidação de tráfego de nós de rede de borda

As principais vantagens neste cenário incluem:

• Capacidade de longo alcance, adequada para distâncias metropolitanas.
• Utilização eficiente da largura de banda para tráfego agregado
• Compatibilidade com a infraestrutura de fibra óptica monomodo de telecomunicações existente.
• Caminho de atualização simplificado a partir de camadas de transporte de baixa velocidade

Isso posiciona o QSFP 100G LR como um facilitador fundamental para a escalabilidade de redes metropolitanas e para a entrega de serviços de próxima geração.

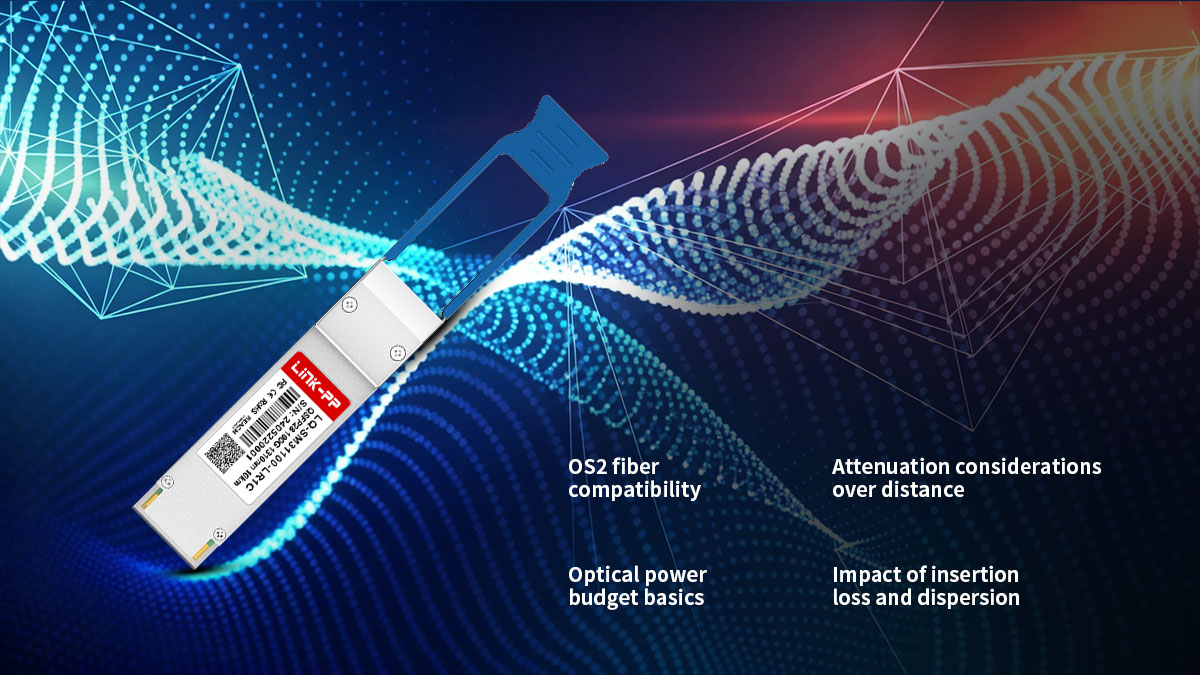

🔩 Considerações sobre fibra óptica e cabeamento

A tecnologia QSFP 100G LR depende de infraestrutura de fibra monomodo para alcançar transmissão estável de longo alcance, até 10 km. A seleção adequada da fibra, a qualidade do conector e o planejamento do orçamento de enlace são cruciais para garantir um desempenho consistente de 100 Gbps em implantações reais.

Requisitos de fibra monomodo

O QSFP 100G LR foi projetado especificamente para fibra monomodo (SMF), normalmente fibra de grau OS2 usada em redes ópticas de longa distância.

Antes de detalhar as especificações, é importante entender que a fibra monomodo minimiza a dispersão do sinal em longas distâncias, o que é essencial para a transmissão de 100G.

Os principais requisitos incluem:

• A fibra monomodo OS2 é o meio padrão para enlaces LR.
• As características de baixa atenuação permitem um alcance maior (até 10 km).
• A janela de transmissão de 1310 nm é otimizada para minimizar as perdas.
• A limpeza adequada da fibra é fundamental para evitar perdas durante a inserção.

Características típicas da fibra para implantação de longo alcance:

A manutenção de uma infraestrutura de fibra óptica de alta qualidade garante a integridade estável do sinal em toda a distância de transmissão.

Tipos de conectores e estrutura de cabeamento

O QSFP 100G LR utiliza conectores LC duplex, que são amplamente adotados em redes ópticas monomodo devido à sua simplicidade e compatibilidade.

Antes de listar as considerações específicas, é importante observar que a qualidade do conector afeta diretamente o desempenho geral da ligação.

As principais características da cablagem incluem:

• Interface LC duplex para separação Tx/Rx
• Cabos de conexão padronizados para fácil instalação.
• Compatibilidade com painéis de conexão SMF existentes
• Cabeamento simplificado em comparação com sistemas multicanal baseados em MPO.

As diretrizes práticas de implantação incluem:

• Utilize cabos de conexão LC-LC com terminações de fábrica para garantir consistência.
• Evite raios de curvatura excessivos para prevenir a perda de sinal.
• Assegure o alinhamento correto da polaridade (correspondência Tx/Rx).
• Mantenha as faces dos conectores limpas para reduzir a perda por reflexão.

Em comparação com os sistemas MPO multifibra, o cabeamento baseado em LC reduz a complexidade e simplifica a manutenção em implantações de longo alcance.

Orçamento de enlace e fatores de desempenho óptico

A implementação bem-sucedida de QSFP 100G LR depende fortemente da manutenção de um orçamento de enlace óptico adequado, que leve em consideração todas as perdas ao longo do caminho de transmissão.

Antes de explicar os componentes, é importante entender que o orçamento de enlace determina se uma conexão de 10 km funcionará de forma confiável.

Os principais fatores incluem:

• Transmitir potência óptica do módulo
• Limiar de sensibilidade do receptor
• Atenuação da fibra ao longo da distância
• Perdas de inserção de conectores e emendas
• Condições ambientais e de instalação

Considerações típicas sobre o orçamento de enlace:

Para garantir o funcionamento confiável:

• Manter margem de potência suficiente além dos requisitos mínimos
• Minimize conectores e emendas desnecessários.
• Inspecione e limpe regularmente os conectores de fibra óptica.
• Validar o desempenho do link durante os testes de comissionamento.

Um planejamento adequado do orçamento de enlace garante que o QSFP 100G LR possa atingir consistentemente sua capacidade total de alcance de 10 km sem degradação do sinal.

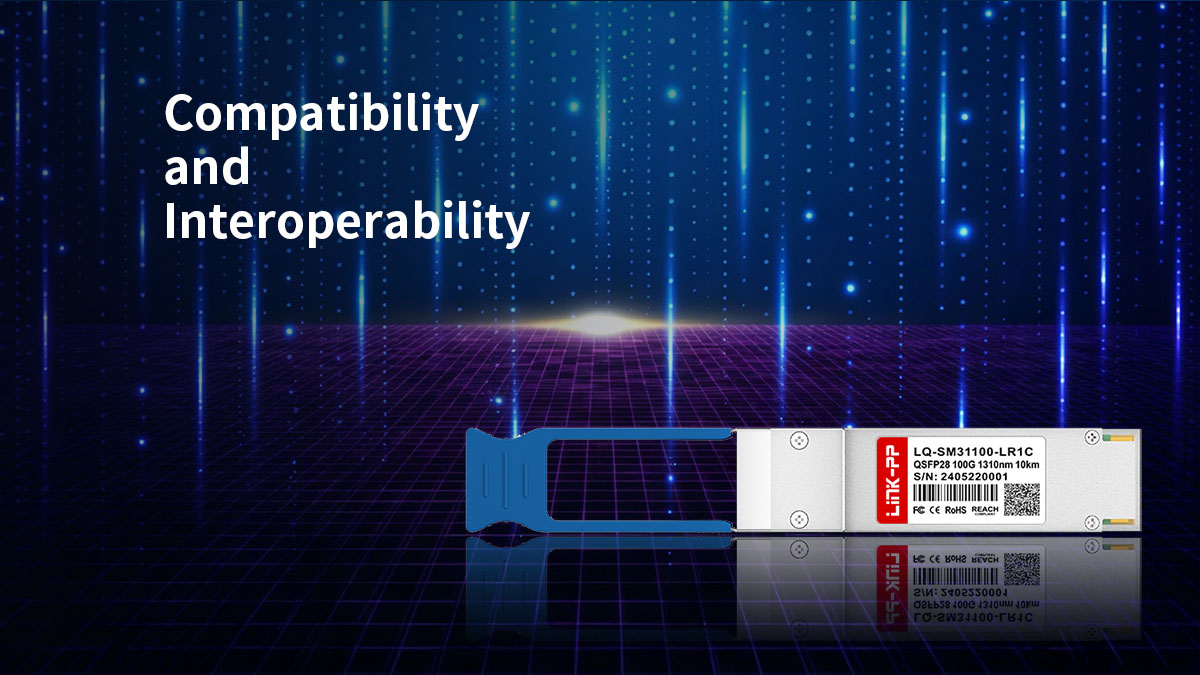

🔩 Compatibilidade e interoperabilidade

O QSFP 100G LR foi projetado para operar em ecossistemas ópticos 100G padronizados, mas sua compatibilidade no mundo real depende do suporte do equipamento host, do alinhamento de protocolos e da estrita observância das especificações ópticas. Garantir a interoperabilidade é essencial para uma implantação estável em redes com múltiplos fornecedores.

Compatibilidade com equipamentos de rede

O QSFP 100G LR é amplamente suportado por switches e roteadores modernos com capacidade para 100G, especialmente aqueles projetados para conectividade de fibra monomodo de longo alcance.

Antes de listar os pontos específicos de compatibilidade, é importante observar que o suporte de hardware por si só não é suficiente — o firmware e a configuração óptica também desempenham um papel fundamental.

Os principais fatores de compatibilidade incluem:

• Suporte para os formatos QSFP28 ou QSFP56 (dependendo do projeto da plataforma).
• Conformidade com o padrão IEEE 100GBASE-LR1 nas interfaces de host.
• Suporte adequado para sinalização PAM4 em sistemas baseados em DSP
• Políticas de validação óptica ou lista de permissões específicas do fornecedor

As plataformas normalmente compatíveis incluem:

• switches spine-leaf de data center
• Roteadores centrais em redes de agregação metropolitana
• Switches de backbone corporativos de alto desempenho

Garantir o alinhamento do firmware e a consistência da configuração óptica é essencial para o estabelecimento de uma ligação estável.

Interoperabilidade com outros módulos ópticos

O QSFP 100G LR não é diretamente intercambiável com todos os outros módulos ópticos de 100G, mesmo que compartilhem taxas de dados ou tipos de fibra semelhantes.

Antes de comparar a compatibilidade, é importante entender que a estrutura do comprimento de onda e o formato de modulação determinam a interoperabilidade mais do que apenas o formato físico.

As principais considerações de interoperabilidade incluem:

• LR1 (lambda único) não é compatível com sistemas LR4 (multicanal).
• Os módulos baseados em CWDM usam grades de comprimento de onda diferentes e não podem ser interconectados diretamente.
• Os módulos DR1 podem compartilhar a sinalização PAM4, mas diferem em alcance e orçamento óptico.
• A compatibilidade direta depende do alinhamento com o padrão IEEE e da implementação do fornecedor.

Limitações importantes incluem:

• Diferentes arquiteturas ópticas impedem a interoperabilidade direta em nível óptico.
• A combinação de módulos lambda simples e multi-lambda não é suportada na maioria dos casos.
• Diferenças no processamento de sinais podem bloquear o estabelecimento de conexões mesmo com taxas de dados idênticas.

Em implementações reais, a interoperabilidade normalmente é garantida apenas dentro da mesma família de padrões (por exemplo, links LR1 para LR1).

Considerações sobre módulos de terceiros

Em ambientes com múltiplos fornecedores, os módulos QSFP 100G LR são frequentemente adquiridos de fabricantes terceirizados. A compatibilidade nesses casos depende muito da conformidade com os padrões MSA e IEEE.

Antes de apresentar as considerações, é importante enfatizar que os módulos não originais (não-OEM) ainda devem atender a requisitos ópticos e elétricos rigorosos.

Os principais pontos de avaliação incluem:

• Conformidade com as especificações QSFP28 MSA
• Total conformidade com os padrões ópticos 100GBASE-LR1.
• Codificação EEPROM precisa para reconhecimento do host
• Desempenho consistente de potência óptica e sensibilidade do receptor

As melhores práticas para interoperabilidade incluem:

• Validação do desempenho do módulo no ambiente de comutação alvo
• Verificação da compatibilidade do firmware com o equipamento host
• Garantir a precisão do DDM (Monitoramento Diagnóstico Digital).
• Realização de testes de enlace em condições reais de tráfego.

A validação adequada ajuda a prevenir problemas como instabilidade de link, reconhecimento incorreto de módulos ou desempenho óptico degradado.

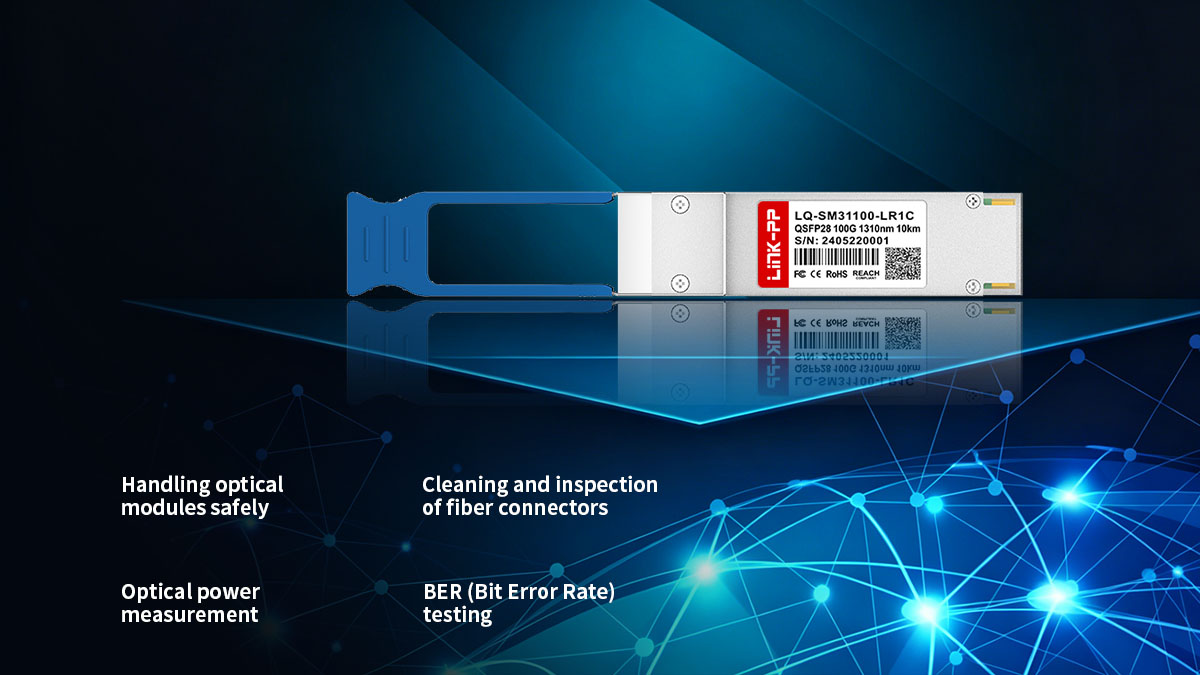

🔩 Melhores Práticas de Implantação

O QSFP 100G LR oferece desempenho estável de longo alcance somente quando implantado com métodos de instalação corretos, manuseio óptico adequado e validação de rede apropriada. Em ambientes reais, a maioria dos problemas de enlace decorre de práticas de implantação, e não do projeto do módulo.

Para obter um desempenho confiável de 100GBASE-LR1 em fibra monomodo, a implantação deve se concentrar no manuseio físico, na consistência da configuração e em testes sistemáticos.

Diretrizes de Instalação

Os módulos QSFP 100G LR exigem manuseio cuidadoso durante a instalação para garantir a integridade óptica e evitar degradação desnecessária do sinal.

Antes de descrever os procedimentos, é importante observar que os módulos ópticos são altamente sensíveis à contaminação física e à inserção incorreta.

As principais práticas de instalação incluem:

• Insira os módulos somente quando a porta estiver desligada ou em um estado seguro de troca a quente.
• Certifique-se de que as gaiolas QSFP estejam livres de poeira ou detritos antes da inserção.
• Alinhe o módulo corretamente para evitar danos ao conector ou à trava.
• Evite aplicar força excessiva durante a inserção ou remoção.

Recomendações adicionais de manuseio:

• Sempre guarde os módulos em embalagens antiestáticas quando não estiverem em uso.
• Evite tocar diretamente nas interfaces ópticas.
• Utilize proteção ESD (descarga eletrostática) adequada durante a instalação.

A instalação correta reduz o risco de falhas prematuras de enlace e problemas de confiabilidade a longo prazo.

Testes e Validação de Links

Antes de colocar o QSFP 100G LR em uso na produção, é essencial validar o desempenho do enlace para garantir a conformidade com os requisitos ópticos e de largura de banda esperados.

Antes de listar os métodos, é importante observar que os testes confirmam tanto a integridade da camada física quanto a estabilidade do sistema.

Os principais métodos de validação incluem:

• Medição do nível de potência óptica nas extremidades de transmissão e recepção.
• Teste da Taxa de Erro de Bit (BER) sob condições de carga
• Teste de loopback para verificação de ponta a ponta
• Análise de Monitoramento Diagnóstico Digital (DDM)

Lista de verificação típica para validação:

• Confirme se a potência óptica recebida está dentro da faixa especificada.
• Garantir que a BER permaneça dentro dos limites aceitáveis.
• Verificar a estabilidade do comportamento de conexão (ligação/desligamento) durante os testes de estresse.
• Verifique as leituras de temperatura e voltagem através do DDM.

Testes rigorosos garantem que os links QSFP 100G LR funcionem de forma confiável em condições reais de tráfego.

Monitoramento de manutenção e operação

Após a implantação, o monitoramento contínuo e a manutenção periódica são necessários para garantir a confiabilidade a longo prazo dos links QSFP 100G LR.

Antes de descrever os procedimentos, é importante observar que o desempenho óptico pode se degradar gradualmente devido a fatores ambientais e físicos.

As principais práticas de manutenção incluem:

• Inspeção regular de painéis de fibra óptica e conectores.
• Monitoramento contínuo dos parâmetros do DDM (potência, temperatura, tensão)
• Monitoramento das taxas de erro e da estabilidade do link ao longo do tempo.
• Substituição proativa de cabos ópticos antigos ou degradados

Melhores práticas operacionais:

• Estabelecer métricas de desempenho de referência após a implementação.
• Configure alertas para flutuações anormais de potência óptica.
• Realizar ciclos de limpeza programados para conexões críticas.
• Mantenha módulos sobressalentes para substituição rápida.

O monitoramento constante ajuda a manter a alta disponibilidade em redes 100G de missão crítica.

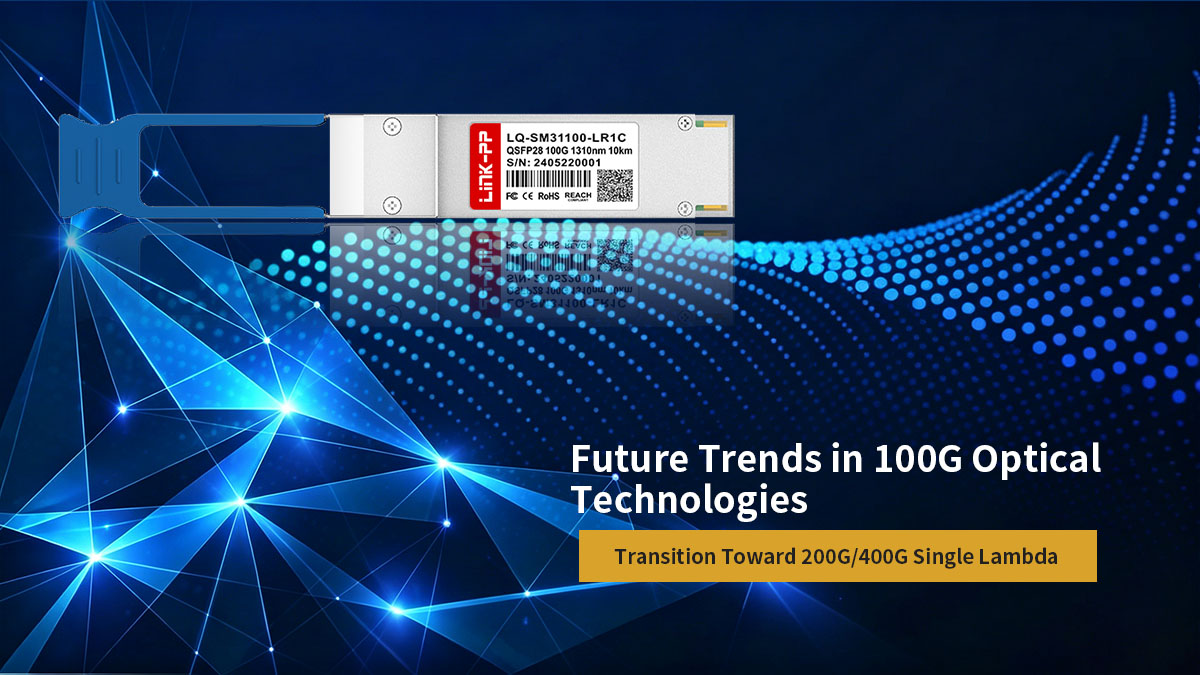

🔩 Tendências Futuras em Tecnologias Ópticas de 100G

A evolução da tecnologia óptica de 100G caminha em direção a arquiteturas mais simples, maior integração e uso mais eficiente do espectro óptico. O QSFP 100G LR, baseado no design de lambda único 100GBASE-LR1, faz parte dessa transição e reflete a mudança mais ampla da indústria em direção à redução da complexidade de múltiplas vias.

Nos próximos anos, a tecnologia óptica de 100G continuará a evoluir à medida que a escala dos centros de dados, o tráfego na nuvem e as demandas por largura de banda metropolitana aumentarem.

Transição para arquiteturas de lambda única

A indústria está gradualmente migrando de projetos com múltiplos comprimentos de onda para soluções de comprimento de onda único (single-lambda), onde taxas de dados mais altas são alcançadas em uma única portadora óptica.

Antes de descrever as implicações, é importante notar que essa mudança é impulsionada pela necessidade de simplificar os sistemas ópticos e, ao mesmo tempo, aumentar a largura de banda.

As principais tendências incluem:

• Adoção crescente de módulos LR1 de comprimento de onda único de 100G
• Redução da dependência de arquiteturas multicanal do tipo LR4
• Maior dependência do processamento de sinais baseado em DSP
• Modelos simplificados de fabricação e implantação óptica

Essa transição reduz a complexidade do sistema e melhora a escalabilidade para redes ópticas de próxima geração.

Aumento do papel do DSP e das tecnologias coerentes

O Processamento Digital de Sinais (DSP) está se tornando um componente central nos transceptores ópticos modernos, incluindo sistemas 100G LR1 e superiores.

Antes de listar os impactos, é importante notar que o DSP permite maior eficiência de modulação e melhor recuperação de sinal em distâncias maiores.

As principais tendências incluem:

• Técnicas de equalização PAM4 mais avançadas
• Correção de sinal em tempo real para transmissão de longo alcance
• Integração de processamento coerente em módulos de alta velocidade
• Melhor tolerância ao ruído e à dispersão.

Com a melhoria das capacidades de processamento digital de sinais (DSP), os módulos ópticos tornam-se mais adaptáveis ​​e capazes de suportar taxas de dados mais elevadas sem aumentar a complexidade física.

Convergência das arquiteturas de data center e telecomunicações

Tradicionalmente, a óptica para centros de dados e a óptica para transporte em telecomunicações evoluíram separadamente, mas essa distinção está se tornando menos clara.

Antes de descrever as tendências de convergência, é importante observar que ambos os domínios agora exigem soluções ópticas escaláveis, de alta capacidade e com boa relação custo-benefício.

As principais tendências de convergência incluem:

• Padrões ópticos unificados em redes de data center e metropolitanas
• Utilização compartilhada da infraestrutura de fibra monomodo
• Adoção de esquemas de modulação semelhantes baseados em PAM4
• Maior interoperabilidade entre equipamentos de TI e telecomunicações

Essa convergência possibilita modelos de implantação mais flexíveis e reduz a fragmentação nos ecossistemas de redes ópticas.

🔩 Conclusão

O QSFP 100G LR, baseado no padrão 100GBASE-LR1 de comprimento de onda único, representa um avanço significativo na evolução das redes ópticas de alta velocidade. Ele combina capacidade de transmissão de longo alcance com uma arquitetura simplificada de comprimento de onda único, tornando-o ideal para interconexões de data centers modernos, backbones corporativos e redes de agregação metropolitana.

Em seu projeto técnico e aplicações práticas, vários pontos-chave se destacam:

• Ele oferece transmissão de 100 Gbps em um único comprimento de onda (1310 nm) usando modulação PAM4.
• Suporta alcance de até 10 km em fibra monomodo padrão (OS2).
• Isso reduz a complexidade óptica em comparação com soluções baseadas em LR4 de múltiplas vias.
• Isso melhora a eficiência energética e simplifica a arquitetura da rede.
• É amplamente utilizado em ambientes de interconexão de data centers (DCI), redes backbone corporativas, telecomunicações e nuvem.

À medida que as redes ópticas continuam a evoluir em direção a velocidades mais altas e maior eficiência, espera-se que as tecnologias de lambda único baseadas em LR1 desempenhem um papel cada vez mais importante. Elas preenchem a lacuna entre os sistemas legados de múltiplas vias e as arquiteturas ópticas de alta velocidade de próxima geração, oferecendo um equilíbrio prático entre desempenho, simplicidade e escalabilidade.

Para organizações que planejam atualizações de infraestrutura de 100G ou implantações ópticas de longa distância, a seleção de módulos confiáveis ​​e compatíveis com os padrões é essencial para garantir a estabilidade e a interoperabilidade da rede a longo prazo. Soluções da LINK-PP Loja Oficial Oferecem uma opção prática para a construção de redes ópticas de 100G com custo-benefício e desempenho consistente, suportando uma ampla gama de cenários de implantação de QSFP 100G LR em infraestruturas modernas.
