Visão geral e guia de implantação do Cisco XFP-10G-MM-SR

O Cisco XFP-10G-MM-SR é um transceptor óptico de 10G amplamente utilizado, projetado para conexões de fibra multimodo de curto alcance em ambientes corporativos e de data centers. É comumente usado para habilitar links Ethernet de 10 Gigabits de alta velocidade entre switches, roteadores e camadas de agregação, onde é necessário um desempenho óptico confiável e de baixa latência.

Do ponto de vista prático de redes, este módulo desempenha um papel importante na manutenção de uma comunicação estável de alta largura de banda em infraestrutura de fibra multimodo. É especialmente relevante em ambientes Cisco legados e de gerações mistas, onde portas baseadas em XFP ainda estão em operação. Compreender como ele funciona, onde se encaixa e quais são suas limitações é essencial para manter o desempenho da rede e evitar problemas de compatibilidade.

No planejamento e manutenção de redes modernas, o Cisco XFP-10G-MM-SR é frequentemente avaliado em termos de compatibilidade com fibra óptica, distância de transmissão e integração com plataformas de hardware Cisco existentes. Esses fatores influenciam diretamente o sucesso da implementação, especialmente em ambientes em transição entre sistemas XFP mais antigos e padrões ópticos mais recentes.

Este artigo apresenta uma análise estruturada dos fundamentos técnicos, cenários de implantação, considerações de compatibilidade e melhores práticas operacionais do módulo óptico multimodo 10G. Seu objetivo é ajudar os leitores a compreenderem rapidamente o papel desse módulo no cenário atual de redes e como avaliá-lo em decisões de infraestrutura do mundo real.

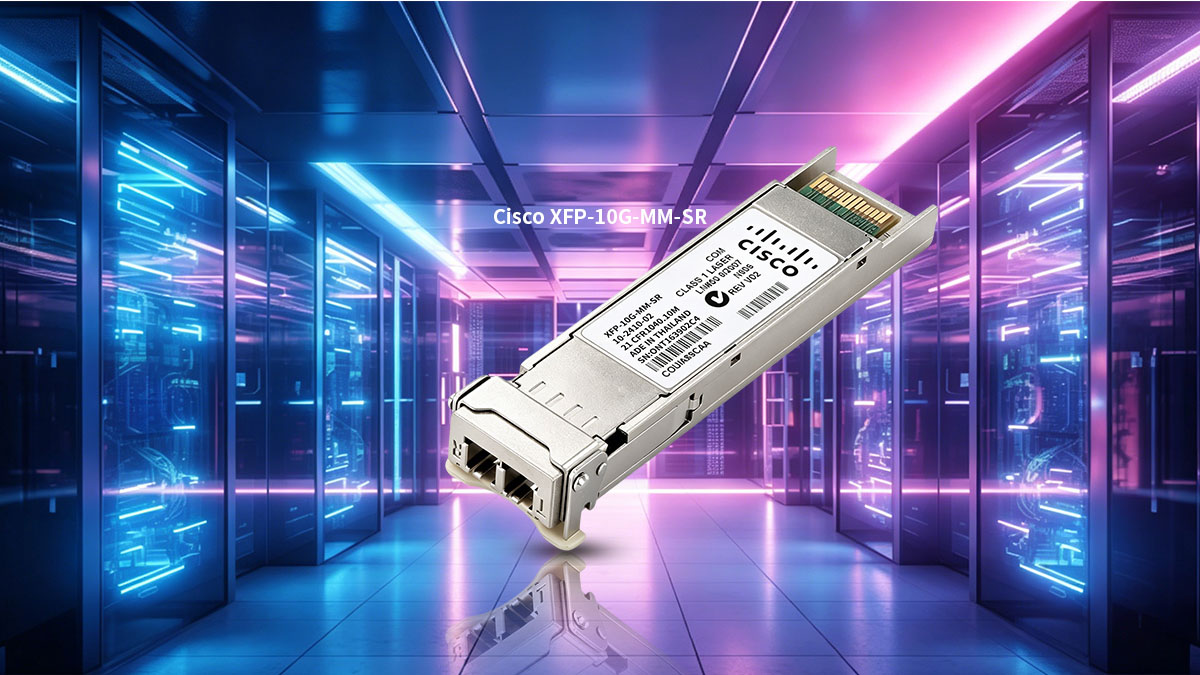

☀️ O que é o Cisco XFP-10G-MM-SR?

O Cisco XFP-10G-MM-SR é um transceptor óptico Ethernet de 10 Gigabits de curto alcance, projetado para redes de fibra multimodo. Ele é usado para transmitir e receber dados em alta velocidade em distâncias relativamente curtas em ambientes corporativos e de data centers, tipicamente onde a interconectividade de 10G é necessária entre dispositivos de rede.

Do ponto de vista funcional, este módulo pertence à família XFP (10 Gigabit Small Form Factor Pluggable) e é otimizado para aplicações 10GBASE-SR. Ele converte sinais elétricos de equipamentos de rede em sinais ópticos para transmissão por fibra multimodo e, em seguida, os converte novamente na extremidade receptora, permitindo uma comunicação estável de alta velocidade.

Definição e funcionalidade principal

O Cisco XFP-10G-MM-SR é definido como um módulo transceptor óptico hot-swappable que suporta transmissão de dados de 10 Gbps em fibra multimodo. Sua principal função é viabilizar conectividade óptica de curto alcance em infraestruturas de rede de alta velocidade.

Suas principais funcionalidades incluem:

• Converter sinais elétricos em sinais ópticos para transmissão.
• Suporte para comunicação de dados full-duplex de 10 Gbps
• Operando em fibra multimodo usando óptica de comprimento de onda curto.
• Habilitando a substituição plug-and-play em portas Cisco XFP compatíveis.

Isso o torna adequado para ambientes onde é necessária conectividade óptica flexível e de alta velocidade sem reconfiguração complexa.

Principais Especificações Técnicas

O desempenho do Cisco XFP-10G-MM-SR é definido por um conjunto de parâmetros ópticos e físicos padronizados. Essas especificações determinam sua compatibilidade e alcance de implantação em redes reais.

Antes de analisar os detalhes, é importante entender que esses valores são otimizados para cenários de transmissão multimodo de curto alcance.

Essas especificações destacam seu foco na transmissão de alta velocidade e curta distância em sistemas de cabeamento estruturado.

Posição dentro do portfólio óptico da Cisco

O Cisco XFP-10G-MM-SR faz parte de uma geração anterior de módulos ópticos 10G e desempenha um papel específico dentro do amplo ecossistema de transceptores da Cisco.

Seu posicionamento pode ser compreendido através dos seguintes pontos:

• Pertence ao formato XFP, que é anterior ao padrão SFP+, mais compacto.
• É utilizado principalmente em infraestruturas 10G legadas ou em transição.
• Ele suporta transmissão multimodo de curto alcance, em vez de enlaces ópticos de longa distância.
• Geralmente é implementado em ambientes onde o hardware existente baseado em XFP ainda está operacional.

Em comparação com os módulos ópticos mais recentes, este dispositivo representa uma abordagem mais tradicional para redes 10G, mas continua relevante em ambientes onde a continuidade da infraestrutura é necessária.

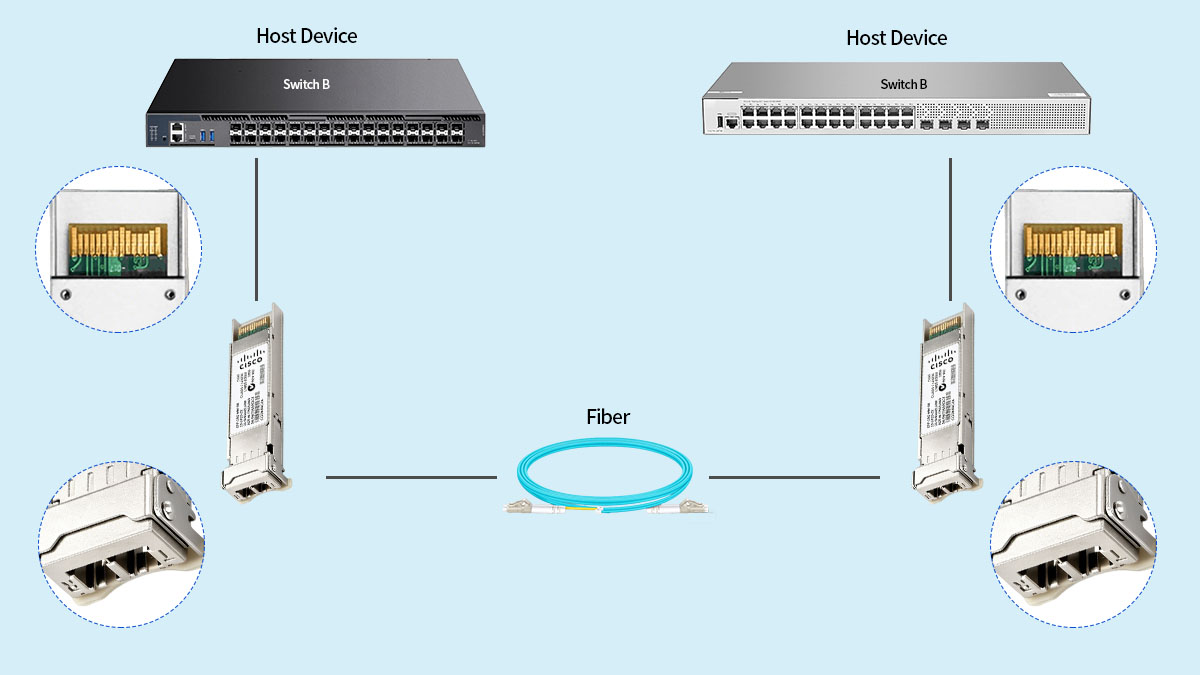

☀️ Como o Cisco XFP-10G-MM-SR funciona em ambientes de rede

O Cisco XFP-10G-MM-SR opera convertendo sinais elétricos de equipamentos de rede em sinais ópticos e transmitindo-os por fibra multimodo a 10 Gbps. Em ambientes de rede práticos, ele permite comunicação de curto alcance e alta velocidade entre switches, roteadores e dispositivos de agregação em data centers ou campus corporativos.

Processo de transmissão de sinal óptico

O Cisco XFP-10G-MM-SR segue um ciclo de transmissão óptica padrão que garante comunicação confiável de 10 Gbps em curtas distâncias.

O processo pode ser resumido da seguinte forma:

• Os sinais elétricos são recebidos do dispositivo host através da interface XFP.
• O transmissor interno converte sinais elétricos em pulsos ópticos usando uma fonte de laser de 850 nm.
• Os sinais ópticos são transmitidos através de cabos de fibra multimodo.
• Na extremidade receptora, o sinal óptico é convertido novamente em dados elétricos para processamento.

Esse processo permite a troca de dados em alta velocidade, minimizando a latência e a distorção do sinal em enlaces de fibra óptica de curto alcance.

Papel nas redes corporativas e de data center

Em ambientes corporativos e de data centers, o Cisco XFP-10G-MM-SR é normalmente usado como uma solução de interconexão entre dispositivos de rede de alto desempenho.

Os cenários de uso mais comuns incluem:

• Conexões switch-a-switch dentro de um rack de data center ou entre racks adjacentes.
• Conexões de uplink da camada de acesso para switches da camada de agregação
• Conectividade de servidor de alta velocidade em ambientes de virtualização
• Interconexões de rede de armazenamento que exigem largura de banda consistente de 10G

Essas implantações se beneficiam da taxa de transferência estável do módulo e do desempenho previsível em curto alcance.

Vantagens da comunicação óptica de curto alcance

A comunicação óptica multimodo de curto alcance, como a utilizada pelo Cisco XFP-10G-MM-SR, oferece diversas vantagens operacionais em ambientes de rede estruturados.

As principais vantagens incluem:

• Transmissão de baixa latência adequada para aplicações em tempo real.
• Alta resistência à interferência eletromagnética em comparação com cabos de cobre.
• Utilização eficiente da infraestrutura de fibra multimodo existente
• Implantação simplificada em ambientes fechados, como centros de dados.

Essas vantagens tornam-no particularmente adequado para ambientes onde a estabilidade da rede e o desempenho previsível são mais importantes do que o alcance de longa distância.

Além disso, o uso de óptica com comprimento de onda de 850 nm garante uma transmissão eficiente em fibra multimodo, mantendo ao mesmo tempo uma implantação de infraestrutura com custo-benefício otimizado.

☀️ Especificações técnicas do Cisco XFP-10G-MM-SR explicadas

O Cisco XFP-10G-MM-SR foi projetado com base em parâmetros ópticos multimodo 10GBASE-SR padronizados, e suas especificações determinam diretamente onde e como ele pode ser implementado. No planejamento prático de redes, esses detalhes técnicos definem a compatibilidade, o alcance e a estabilidade de desempenho em enlaces ópticos de curto alcance.

Compreender essas especificações é essencial, pois elas impactam diretamente a seleção da fibra, a distância do enlace e a confiabilidade geral da rede em ambientes 10G.

Tipos de fibra e distâncias suportadas

O Cisco XFP-10G-MM-SR é otimizado para infraestrutura de fibra multimodo e sua distância de transmissão varia dependendo da qualidade da fibra. Em implantações reais, selecionar o tipo de fibra correto é fundamental para alcançar um desempenho estável de 10 Gbps.

Antes de analisar os valores, é importante observar que a fibra multimodo de qualidade superior aumenta significativamente a distância útil, mantendo a integridade do sinal.

Esses valores destacam como a qualidade da fibra afeta diretamente a flexibilidade de implantação.

Características de desempenho óptico

O desempenho do Cisco XFP-10G-MM-SR é definido não apenas pela distância, mas também pelo comportamento óptico em condições operacionais. Essas características garantem a transmissão estável de dados em ambientes de rede densos.

Os principais aspectos de desempenho incluem:

• Operação em comprimento de onda de 850 nm para compatibilidade multimodo.
• Suporte para transmissão full-duplex de 10 Gbps
• Capacidade de monitoramento óptico digital (DOM) para diagnósticos em tempo real.
• Baixo consumo de energia, adequado para ambientes de comutação de alta densidade.

A funcionalidade DOM é particularmente importante porque permite que os administradores de rede monitorem os níveis de potência óptica, a temperatura e a qualidade do sinal em tempo real, ajudando a detectar possíveis degradações do link antes que ocorra uma falha.

Detalhes do projeto físico e da interface

O design físico e mecânico do Cisco XFP-10G-MM-SR é baseado no formato XFP, que suporta instalação hot-swappable e conectividade óptica padronizada.

Suas características de design incluem:

• Estrutura de módulo hot-swappable que permite a substituição sem interrupção do sistema.
• Interface de conector LC duplex para transmissão óptica bidirecional
• Compatibilidade padronizada com gaiolas XFP para dispositivos Cisco compatíveis.
• Instalação no painel frontal adequada para ambientes de switches de alta densidade.

Do ponto de vista operacional, a interface LC duplex garante o emparelhamento eficiente dos canais de transmissão e recepção, enquanto o design hot-swappable reduz a complexidade de manutenção em sistemas de rede em produção.

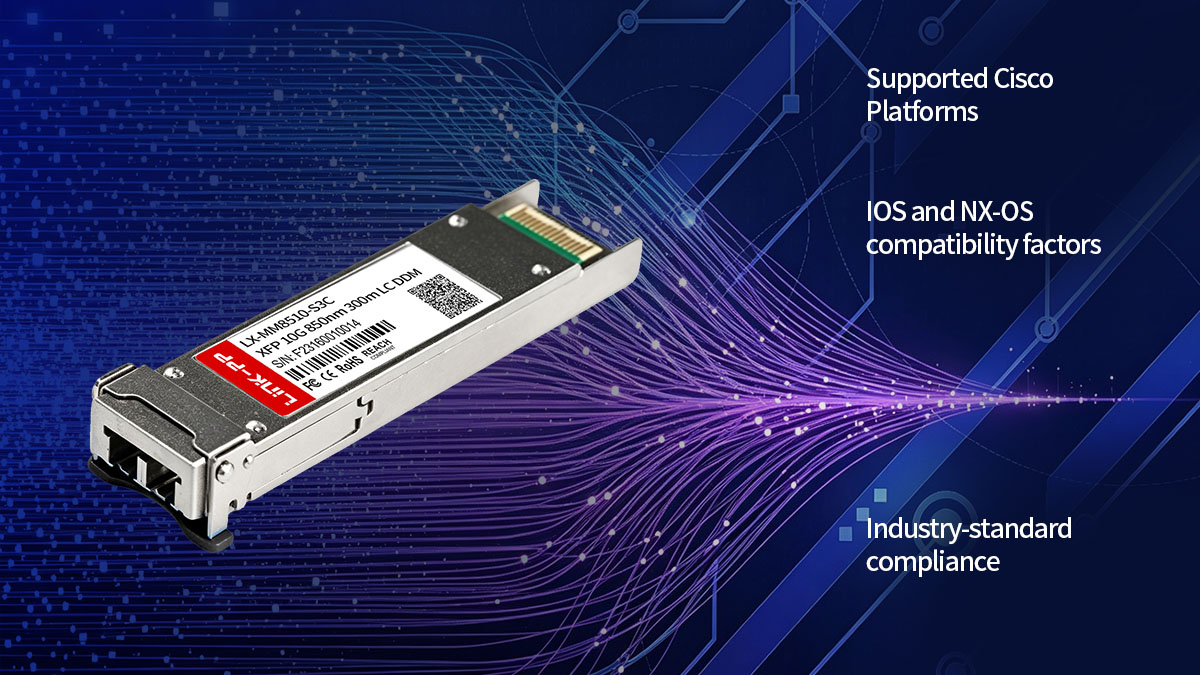

☀️ Compatibilidade com equipamentos de rede Cisco

O Cisco XFP-10G-MM-SR foi projetado para operar em ecossistemas de hardware Cisco específicos que suportam o formato XFP e os padrões ópticos 10GBASE-SR. Em implantações reais, a compatibilidade é um dos fatores mais importantes, pois afeta diretamente a estabilidade do link, o reconhecimento óptico e a confiabilidade geral da rede.

Plataformas Cisco suportadas

O Cisco XFP-10G-MM-SR é normalmente implementado em dispositivos de rede que incluem slots de interface XFP projetados para módulos ópticos de 10 Gbps. Sua compatibilidade está intimamente ligada à geração de hardware e à arquitetura da porta.

As categorias comuns de dispositivos compatíveis incluem:

• Switches Cisco Catalyst com módulos de uplink 10G baseados em XFP
• Switches Cisco Nexus com suporte para interfaces ópticas XFP
• Selecione roteadores Cisco com portas WAN ou LAN XFP de 10 Gbps.
• Sistemas de chassis modulares com placas de linha XFP

Antes da instalação, é importante verificar se o dispositivo suporta explicitamente a óptica XFP em vez dos padrões mais recentes SFP+ ou QSFP, pois os formatos físicos não são intercambiáveis.

Dependências de software e firmware

O comportamento operacional do Cisco XFP-10G-MM-SR é influenciado pelo sistema operacional e pela versão do firmware do dispositivo. Em ambientes Cisco, a compatibilidade em nível de software garante a detecção e o monitoramento adequados dos módulos ópticos.

As principais considerações sobre dependências incluem:

• Versões do Cisco IOS ou NX-OS que suportam a identificação do módulo XFP
• Reconhecimento adequado do banco de dados de módulos ópticos dentro do sistema.
• Suporte de firmware para recursos de Monitoramento Óptico Digital (DOM)
• Suporte para configuração de interface para padrões 10GBASE-SR

Caso o suporte de software esteja incompleto ou desatualizado, o módulo ainda poderá funcionar em um nível básico, mas recursos avançados de monitoramento, como leituras de potência óptica ou diagnósticos de temperatura, podem não estar disponíveis.

Compatibilidade com equipamentos de terceiros

Embora o Cisco XFP-10G-MM-SR seja otimizado para ambientes Cisco, ele é baseado nas especificações padrão do setor 10GBASE-SR, o que permite interoperabilidade limitada com equipamentos de rede de terceiros.

As considerações de compatibilidade incluem:

• Conformidade com os padrões IEEE Ethernet de 10 Gbps
• Utilização de sinalização óptica multimodo padrão de 850 nm
• Compatibilidade de conectores LC duplex entre diferentes fornecedores
• Variações na codificação específica do fornecedor ou na validação do firmware

No entanto, a interoperabilidade no mundo real pode variar dependendo de quão rigorosamente um dispositivo impõe a codificação do fornecedor ou a autenticação do módulo. Algumas plataformas que não são da Cisco podem aceitar o módulo sem restrições, enquanto outras podem exigir componentes ópticos específicos do fornecedor.

Além disso, em ambientes com múltiplos fornecedores, é necessário avaliar cuidadosamente a estabilidade da ligação e a precisão do monitoramento, uma vez que os diagnósticos ópticos podem apresentar comportamentos diferentes em cada sistema.

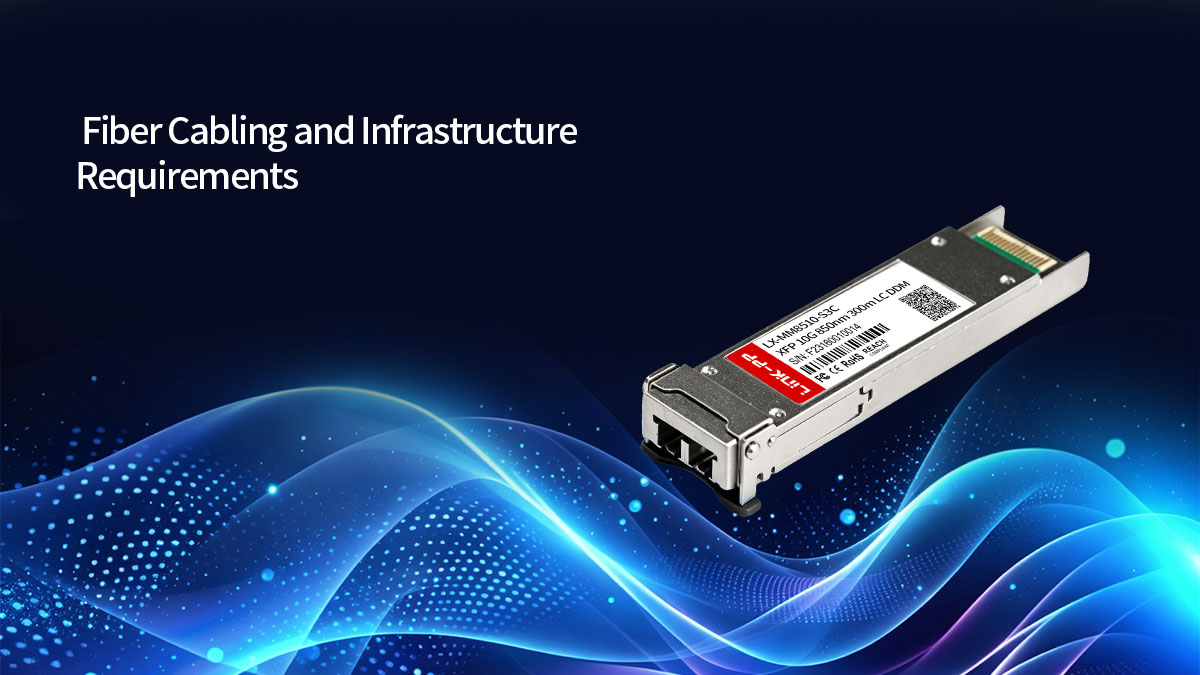

☀️ Requisitos de cabeamento e infraestrutura de fibra óptica

O Cisco XFP-10G-MM-SR depende fortemente de uma infraestrutura de fibra multimodo adequadamente selecionada e instalada para atingir um desempenho estável de 10 Gbps. Em implantações reais, a qualidade do cabeamento e o projeto estruturado da fibra geralmente têm um impacto maior na estabilidade do link do que o próprio transceptor.

Do ponto de vista prático de redes, este módulo apresenta melhor desempenho em ambientes onde os padrões de fibra óptica, a limpeza dos conectores e as práticas de cabeamento estruturado são rigorosamente seguidas.

Padrões recomendados para cabeamento de fibra óptica

O Cisco XFP-10G-MM-SR foi projetado para sistemas de fibra multimodo, e a escolha da fibra com a especificação correta é fundamental para alcançar a distância de transmissão e a integridade do sinal esperadas.

Antes de analisar as opções de fibra, é importante entender que a fibra multimodo de alta qualidade melhora significativamente tanto o alcance quanto a estabilidade do desempenho em 10 Gbps.

Esses valores mostram que as fibras OM3 e OM4 são as opções preferenciais para a maioria das redes ópticas modernas de curto alcance de 10G.

Gerenciamento de Conectores e Polaridade

O manuseio correto dos conectores e o alinhamento da polaridade são essenciais para garantir que o Cisco XFP-10G-MM-SR opere sem erros de link ou perda de sinal.

As principais práticas incluem:

• Utilizando conectores LC duplex com alinhamento correto para os caminhos de transmissão (Tx) e recepção (Rx).
• Garantir a configuração de polaridade correta (emparelhamento de fibras A-para-B)
• Manter as faces das extremidades das fibras limpas para reduzir a perda óptica.
• Evitar raio de curvatura excessivo em cabos de fibra óptica

A contaminação ou o desalinhamento dos conectores é uma das causas mais comuns de degradação do desempenho óptico em redes 10G.

Desafios comuns de cabeamento

Em implantações práticas, diversos problemas relacionados à fibra óptica podem afetar o desempenho do Cisco XFP-10G-MM-SR, especialmente em ambientes de infraestrutura mais antigos ou com manutenção inadequada.

Os desafios comuns incluem:

• Atenuação do sinal causada por fibras ópticas longas ou de baixa qualidade.
• Conectores LC sujos ou danificados causam falhas intermitentes na conexão.
• Configuração de polaridade incorreta entre os canais Tx e Rx
• Misturar tipos de fibra incompatíveis no mesmo enlace.

Esses problemas geralmente resultam em conectividade instável, aumento das taxas de erro ou falha completa da conexão.

Além disso, fatores ambientais como curvatura excessiva dos cabos, má gestão dos cabos ou instalação incorreta do painel de conexão podem degradar ainda mais o desempenho óptico.

☀️ Cenários comuns de implantação para Cisco XFP-10G-MM-SR

O Cisco XFP-10G-MM-SR é normalmente implantado em ambientes ópticos de curto alcance de 10 Gbps onde a infraestrutura de fibra multimodo já está estabelecida. Em cenários práticos de rede, ele é mais frequentemente usado para conectar dispositivos de alta velocidade dentro de um alcance físico limitado, como dentro do mesmo edifício ou campus de data center.

Redes de campus empresariais

Em ambientes corporativos de campus, o Cisco XFP-10G-MM-SR é comumente usado para suportar interconexões de alta velocidade entre edifícios ou camadas de distribuição de rede.

Os casos de uso típicos incluem:

• Conexões de infraestrutura entre edifícios dentro de um campus
• Uplinks da camada de agregação que conectam switches de acesso
• Interconexões de alta velocidade entre salas de servidores ou salas de cabeamento.
• Suporte para aplicações empresariais centralizadas que exigem largura de banda estável.

Essas implantações se beneficiam da fibra multimodo já instalada em ambientes estruturados de campus, tornando a óptica de 10G de curto alcance uma escolha prática.

Ambientes de Data Center

Em arquiteturas de data center, o Cisco XFP-10G-MM-SR é usado para permitir conectividade de alta velocidade entre camadas de comutação, servidores e sistemas de armazenamento em curtas distâncias.

Os padrões de implantação comuns incluem:

• Conexões de switch Top-of-Rack (ToR) para switch de agregação
• Comunicação entre switches em diferentes racks dentro da mesma linha.
• Conexões de servidor em ambientes com alta virtualização
• Conectividade de rede de área de armazenamento (SAN) em configurações legadas de 10G

Esses ambientes exigem taxa de transferência previsível e baixa latência, ambas suportadas pela transmissão óptica multimodo de curto alcance.

Casos de uso de telecomunicações e provedores de serviços

Embora seja mais comumente associado a empresas e centros de dados, o Cisco XFP-10G-MM-SR também pode aparecer em certos ambientes de telecomunicações e provedores de serviços, particularmente em infraestruturas legadas ou híbridas.

Cenários típicos incluem:

• Segmentos de rede de acesso ao metrô com vãos ópticos curtos
• Sistemas de transporte legados ainda operam em hardware baseado em XFP
• Pontos de integração entre gerações de redes ópticas mais antigas e mais recentes
• Ambientes de comutação interna controlados dentro das instalações do provedor.

Nesses casos, o módulo é frequentemente usado como parte de arquiteturas de rede de transição, onde a substituição completa da infraestrutura ainda não ocorreu.

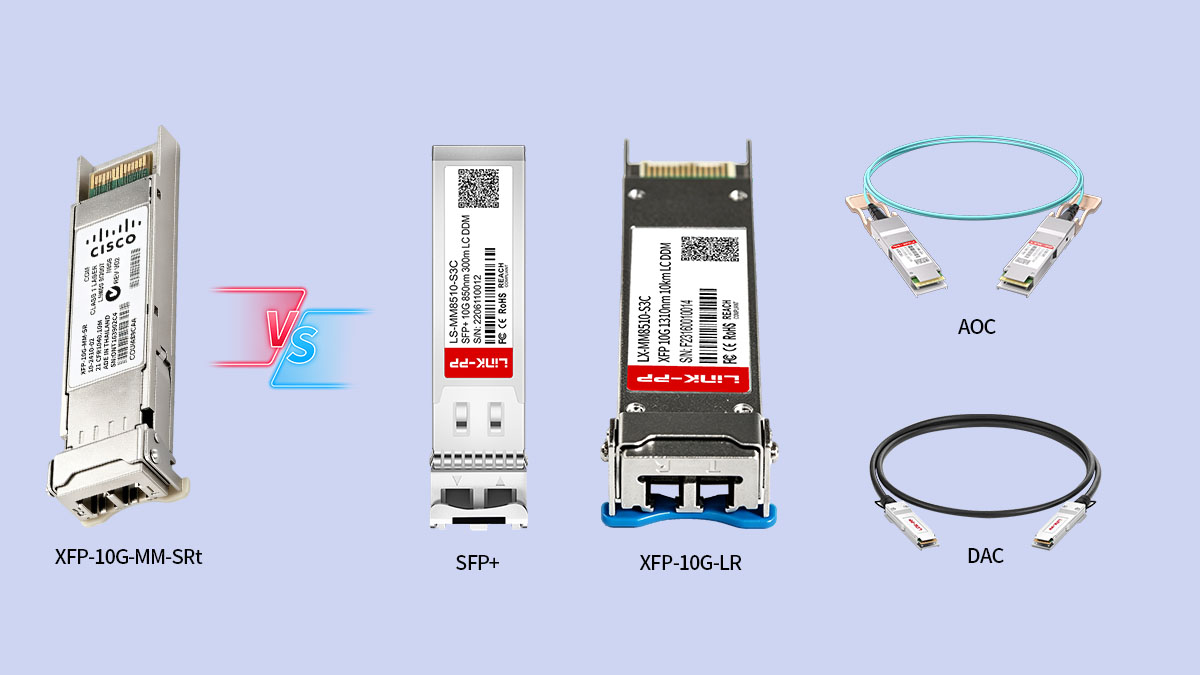

☀️ Cisco XFP-10G-MM-SR vs Outros Módulos Ópticos 10G

O Cisco XFP-10G-MM-SR é uma das diversas opções de transceptores ópticos de 10 Gbps utilizadas em redes corporativas e de data centers. Em implantações reais, ele é frequentemente comparado com outros módulos de 10G para determinar sua adequação com base no formato, requisitos de distância, consumo de energia e projeto de infraestrutura.

XFP vs SFP+

A comparação entre XFP e SFP+ é uma das mais importantes em redes ópticas de 10G, especialmente ao avaliar caminhos de atualização ou migração.

Antes de analisarmos as diferenças, é importante entender que ambos suportam transmissão de 10 Gbps, mas diferem significativamente em design físico e eficiência.

Essas diferenças mostram por que o SFP+ se tornou o padrão dominante em implantações mais recentes.

XFP-10G-MM-SR vs XFP-10G-LR

Dentro do próprio ecossistema XFP, uma das comparações mais comuns é entre módulos de curto alcance (SR) e de longo alcance (LR).

A principal distinção reside no tipo de fibra e na distância de transmissão.

Antes de interpretar essas diferenças, é importante observar que os módulos SR são otimizados para conectividade de curto alcance com boa relação custo-benefício, enquanto os módulos LR são projetados para transmissão de longa distância.

Módulos XFP versus soluções DAC e AOC

Além dos transceptores ópticos, a conectividade 10G também pode ser alcançada usando soluções de Cabo de Cobre de Conexão Direta (DAC) e Cabo Óptico Ativo (AOC).

Essas alternativas são frequentemente comparadas em decisões modernas de projeto de redes.

As principais diferenças incluem:

• Os cabos DAC oferecem conectividade de baixo custo e baixa latência baseada em cobre para distâncias muito curtas.
• Os cabos AOC integram transceptores ópticos em um conjunto de cabos fixos.
• Os módulos XFP oferecem flexibilidade modular com óptica substituível e independência da infraestrutura de fibra.

Antes de prosseguir com a comparação, é importante entender que cada solução atende a diferentes necessidades de implementação.

Após avaliar essas opções, fica claro que:

• O DAC é mais adequado para conexões intra-rack extremamente curtas.
• AOC é adequado para enlaces ópticos fixos de curto alcance com instalação simplificada.
• Os módulos XFP oferecem a abordagem mais flexível e independente de infraestrutura para redes de fibra multimodo.

Em resumo, o Cisco XFP-10G-MM-SR continua relevante em ambientes onde a modularidade e a compatibilidade com a infraestrutura de fibra existente são mais importantes do que a altíssima densidade ou o projeto de cabeamento simplificado.

☀️ Melhores práticas de instalação e configuração

O Cisco XFP-10G-MM-SR oferece desempenho estável de 10 Gbps somente quando instalado e configurado corretamente em ambientes Cisco compatíveis. Em implantações reais, a maioria dos problemas de link não é causada pelo próprio módulo, mas sim por manuseio inadequado, erros de cabeamento ou omissão de etapas de verificação durante a instalação.

Do ponto de vista operacional, seguir práticas consistentes de instalação e configuração ajuda a garantir um desempenho óptico previsível e reduz o tempo gasto na resolução de problemas.

Procedimentos adequados para instalação do módulo

A instalação correta do Cisco XFP-10G-MM-SR é essencial para manter a integridade do hardware e o desempenho óptico. Por ser um módulo hot-swappable, a instalação pode ser realizada sem desligar o dispositivo, mas ainda assim requer cuidado.

Os passos de instalação recomendados incluem:

• Certifique-se de que o dispositivo host seja compatível com interfaces XFP antes da inserção.
• Manuseie o módulo utilizando as devidas precauções contra descarga eletrostática (ESD).
• Alinhe o módulo cuidadosamente com o slot XFP antes de inseri-lo.
• Insira firmemente até que o módulo esteja totalmente encaixado e travado no lugar.
• Evite tocar nas superfícies do conector óptico para prevenir contaminação.

Antes de considerar a instalação concluída, é importante confirmar visualmente se o módulo está devidamente encaixado e reconhecido pelo dispositivo.

Configuração e verificação básicas da Cisco

Após a instalação física do módulo Cisco XFP-10G-MM-SR, é necessário configurá-lo e verificá-lo adequadamente para garantir seu funcionamento correto na interface de rede.

As etapas típicas de verificação incluem:

• Verificação do estado da interface usando comandos padrão da CLI da Cisco (por exemplo, interface up/up state)
• Verificar se o módulo é reconhecido pelo inventário de hardware do sistema.
• Habilitar ou confirmar a configuração da interface 10G na porta correspondente.
• Revisão dos parâmetros ópticos por meio do Monitoramento Óptico Digital (DOM), se disponível.

Na prática, os dados DOM fornecem visibilidade crítica sobre a potência de transmissão, a potência de recepção e os níveis de temperatura, o que ajuda a validar se o enlace óptico está operando dentro dos limites aceitáveis.

Dicas de otimização de desempenho

Mesmo quando instalado corretamente, o desempenho do Cisco XFP-10G-MM-SR pode ser afetado por fatores ambientais e da camada física. A otimização concentra-se em manter a qualidade do sinal e evitar a degradação ao longo do tempo.

As principais práticas de otimização incluem:

• Manter os conectores de fibra limpos e livres de poeira ou contaminação.
• Evitar curvaturas ou tensões excessivas em cabos de fibra óptica.
• Garantir o fluxo de ar adequado e o controle de temperatura nos racks de equipamentos de rede.
• Monitorar regularmente os níveis de potência óptica para detectar degradação precocemente.
• Utilizando fibra OM3 ou OM4 certificada para desempenho consistente de 10G.

Antes de finalizar a implantação, é importante também estabelecer um processo de inspeção de rotina para a infraestrutura de fibra óptica, especialmente em ambientes de alta densidade.

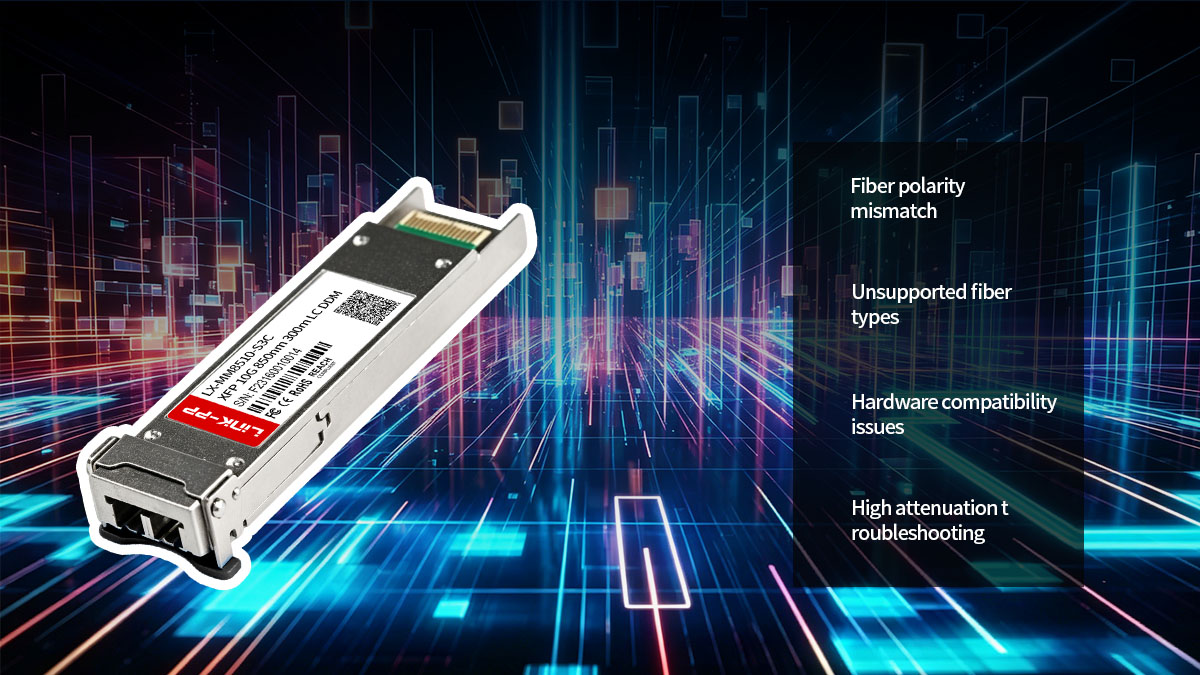

☀️ Solução de problemas comuns do Cisco XFP-10G-MM-SR

Os problemas com o Cisco XFP-10G-MM-SR em redes reais geralmente são causados ​​por problemas na camada física, e não por falhas do módulo. Na maioria dos casos, instabilidade, perda de link ou desempenho degradado podem ser atribuídos a problemas de cabeamento de fibra óptica, incompatibilidades ou qualidade do sinal óptico.

Falha de link e problemas de conectividade

Quando uma conexão Cisco XFP-10G-MM-SR não é estabelecida, o problema geralmente está relacionado a condições físicas básicas ou de compatibilidade, e não a erros de configuração avançados.

As causas comuns incluem:

• Incompatibilidade de polaridade da fibra entre as conexões de transmissão (Tx) e recepção (Rx).
• Porta XFP incompatível ou não suportada no dispositivo host.
• Encaixe incorreto do módulo no slot XFP
• A fibra não está totalmente inserida ou o conector não está encaixado corretamente.

Antes de prosseguir com uma análise mais aprofundada, é importante verificar se ambas as extremidades da ligação estão utilizando interfaces 10GBASE-SR compatíveis e se o par de fibras está corretamente alinhado.

Problemas de sinal óptico e desempenho

Mesmo com a conexão ativa, o Cisco XFP-10G-MM-SR pode apresentar degradação de desempenho devido a sinais ópticos fracos ou instáveis. Esses problemas geralmente se manifestam como perda de pacotes, desconexões intermitentes ou altas taxas de erro.

As causas principais típicas incluem:

• Conectores LC sujos ou contaminados reduzem a intensidade do sinal óptico.
• Atenuação excessiva da fibra devido a cabos longos ou de baixa qualidade.
• Utilização incorreta do tipo de fibra (ex.: OM1 em vez de OM3/OM4)
• Níveis de potência óptica de transmissão ou recepção degradados, fora da faixa normal.

Antes de substituir qualquer componente, é essencial inspecionar e limpar os conectores de fibra óptica e verificar as leituras de potência óptica utilizando os dados DOM, se disponíveis.

Ferramentas de diagnóstico e métodos de monitoramento

A resolução eficaz de problemas no Cisco XFP-10G-MM-SR depende da utilização de ferramentas de diagnóstico de hardware e de monitoramento de software fornecidas pelas plataformas de rede da Cisco.

As principais abordagens de diagnóstico incluem:

• Utilizando comandos da CLI para verificar o status da interface e os contadores de erros.
• Análise dos valores de Monitoramento Óptico Digital (DOM) para níveis de potência de transmissão/recepção.
• Registros do sistema de monitoramento para oscilações de enlace óptico ou avisos de módulo.
• Utilizando sistemas de monitoramento de rede para acompanhar a estabilidade da interface a longo prazo.

Antes de efetuar alterações de hardware, é importante coletar dados de diagnóstico ao longo do tempo, pois problemas ópticos intermitentes podem não ser imediatamente visíveis.

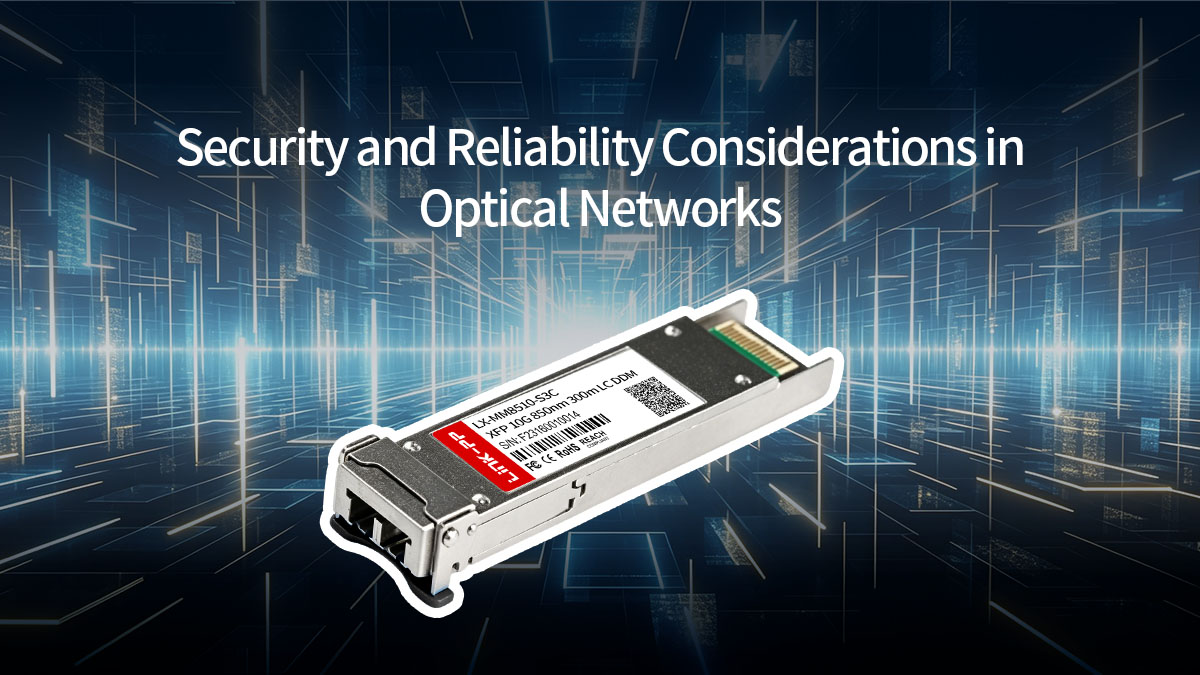

☀️ Considerações sobre segurança e confiabilidade em redes ópticas

O Cisco XFP-10G-MM-SR opera na camada física de uma rede, onde tanto a segurança quanto a confiabilidade são mais influenciadas pelo projeto da infraestrutura do que pelos controles de software. Em implantações práticas, os links ópticos são geralmente mais seguros e estáveis ​​do que as conexões baseadas em cobre, mas ainda exigem manuseio e monitoramento adequados para manter um desempenho consistente.

Vantagens da segurança da camada física

As ligações de fibra óptica utilizadas com o Cisco XFP-10G-MM-SR oferecem vantagens de segurança inerentes em comparação com a cablagem de cobre tradicional. Como os dados são transmitidos através de sinais de luz, a interceção é significativamente mais difícil sem acesso físico ao percurso da fibra.

As principais vantagens em termos de segurança incluem:

• Menor suscetibilidade à interceptação ou interferência eletromagnética.
• Dificuldade de realizar a derivação passiva sem perturbar fisicamente a fibra.
• Isolamento contra aterramento elétrico ou ataques baseados em tensão
• Menor risco de vazamento de sinal em comparação com Ethernet baseada em cobre.

Antes de considerar camadas adicionais de segurança, é importante reconhecer que o controle de acesso físico continua sendo o fator mais crítico na proteção da infraestrutura óptica.

Confiabilidade em ambientes de alta densidade

O Cisco XFP-10G-MM-SR é frequentemente implementado em ambientes de comutação de alta densidade, onde várias conexões de 10 Gbps operam simultaneamente. Nesses cenários, a confiabilidade depende tanto da estabilidade do hardware quanto das condições ambientais.

Os principais fatores de confiabilidade incluem:

• Desempenho óptico estável sob cargas de tráfego contínuas.
• Fluxo de ar e gerenciamento térmico adequados em racks de rede.
• Roteamento consistente de fibra para evitar tensão física nos cabos.
• Conectores de alta qualidade para minimizar a degradação do sinal.

Antes de otimizar a confiabilidade, é essencial garantir que os equipamentos de rede operem dentro das faixas de temperatura e potência recomendadas, pois a instabilidade térmica pode afetar indiretamente o desempenho óptico.

Planejamento de manutenção de longo prazo

A confiabilidade a longo prazo das implementações do Cisco XFP-10G-MM-SR depende fortemente de estratégias de manutenção proativas, em vez de soluções de problemas reativas. As redes ópticas degradam-se gradualmente, tornando o monitoramento contínuo essencial.

As práticas de manutenção recomendadas incluem:

• Inspeção e limpeza regulares dos conectores LC.
• Monitoramento dos níveis de potência óptica usando dados de Monitoramento Óptico Digital (DOM).
• Verificação periódica da integridade do cabo de fibra óptica e da conformidade com o raio de curvatura.
• Manter um estoque de módulos sobressalentes para substituição rápida em caso de falha.
• Rastreamento de estatísticas de erros de interface para identificar tendências de degradação precoce.

Antes de implementar rotinas de manutenção, é importante estabelecer métricas de desempenho de referência para cada elo, permitindo a detecção precoce de desvios.

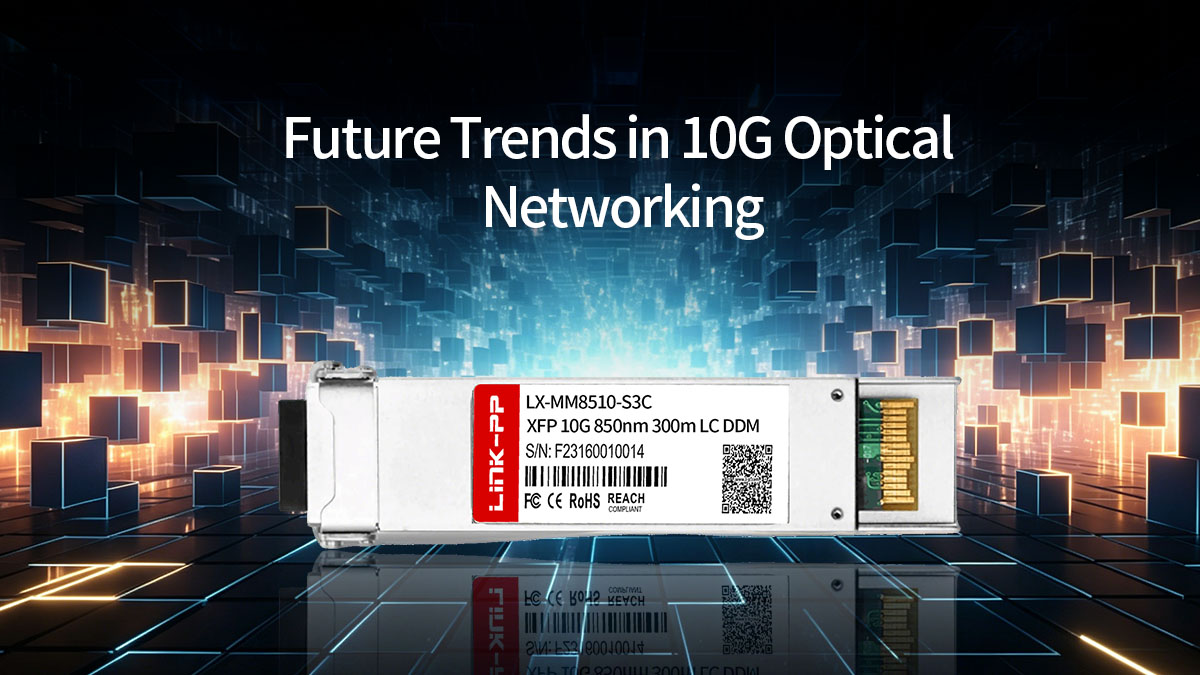

☀️ Tendências Futuras em Redes Ópticas 10G

As redes ópticas de 10G, incluindo soluções como o Cisco XFP-10G-MM-SR, continuam a evoluir mesmo com a crescente popularidade de padrões de alta velocidade como 25G, 40G e 100G. Em implantações reais, o 10G não está desaparecendo; em vez disso, está gradualmente assumindo um papel mais especializado em infraestruturas de data center e empresas de longo ciclo de vida.

Transição de XFP para fatores de forma de maior densidade

A tendência mais significativa em redes ópticas é a migração gradual dos módulos XFP para formatos menores e mais eficientes.

As principais mudanças de direção incluem:

• Substituição de XFP por SFP+ na maioria das implementações modernas de 10G.
• Aumento da adoção de plataformas baseadas em QSFP para 40G e superiores.
• Requisitos de maior densidade de portas em hardware de comutação moderno
• Consumo de energia reduzido por porta em projetos ópticos mais recentes.

Antes de avaliar essa transição, é importante entender que a evolução do formato físico é impulsionada principalmente pelas exigências de densidade e eficiência energética em data centers modernos.

Relevância contínua da infraestrutura 10G

Apesar da tendência para velocidades mais altas, as redes ópticas de 10G continuam amplamente implantadas em ambientes corporativos. O Cisco XFP-10G-MM-SR e módulos similares continuam a desempenhar funções operacionais estáveis ​​onde a longevidade da infraestrutura é uma prioridade.

Os principais motivos para o uso contínuo incluem:

• Longo ciclo de vida da infraestrutura de comutação empresarial existente
• Relação custo-benefício da manutenção em vez da substituição de sistemas 10G em funcionamento.
• Largura de banda suficiente para diversas cargas de trabalho empresariais, como virtualização e acesso a armazenamento.
• Compatibilidade com sistemas de cabeamento de fibra multimodo instalados

Antes de considerar estratégias de migração, é importante reconhecer que muitas organizações operam redes híbridas onde o 10G permanece como padrão de backbone ou de camada de acesso.

Tendências emergentes em conectividade óptica

A evolução das redes ópticas não se limita ao aumento da velocidade; inclui também melhorias na automação, na eficiência e na inteligência operacional.

As principais tendências emergentes incluem:

• Maior adoção de monitoramento óptico automatizado e diagnósticos preditivos.
• Eficiência energética aprimorada em projetos de transceptores e plataformas de comutação.
• Expansão da integração de redes definidas por software com visibilidade da camada física
• Otimização contínua dos padrões de fibra multimodo para casos de uso de médio alcance de 10G/25G.

Antes de avaliar esses desenvolvimentos, é importante observar que as redes ópticas modernas são cada vez mais gerenciadas como parte de sistemas de infraestrutura inteligentes mais amplos, em vez de componentes de hardware isolados.

☀️ Conclusão

O Cisco XFP-10G-MM-SR continua sendo um transceptor óptico de curto alcance de 10 Gbps confiável, projetado para redes de fibra multimodo, especialmente em ambientes onde a infraestrutura baseada em XFP ainda está amplamente implantada. Seu valor reside no desempenho estável de 10G, na transmissão previsível de curta distância e na compatibilidade com as plataformas de rede Cisco existentes. Mesmo com a evolução de novos padrões ópticos, como SFP+ e QSFP, este módulo ainda desempenha um papel importante na manutenção de arquiteturas de rede legadas e em transição.

Resumindo as principais ideias de uma perspectiva prática de networking:

• O Cisco XFP-10G-MM-SR é otimizado para conectividade de fibra multimodo de curto alcance 10GBASE-SR.
• Opera em um comprimento de onda de 850 nm e é normalmente usado com fibra OM3/OM4 para melhor desempenho.
• A implantação é comum em data centers, campus corporativos e sistemas legados baseados em Cisco XFP.
• A correta instalação dos cabos de fibra óptica, a limpeza dos conectores e o alinhamento da polaridade são essenciais para uma operação estável.
• A compatibilidade depende tanto do suporte de hardware da Cisco quanto do reconhecimento de software dos módulos XFP.

Para organizações que planejam expansão, substituição ou atualizações híbridas de redes ópticas, a seleção de soluções de transceptores confiáveis ​​e compatíveis é essencial para manter um desempenho consistente e minimizar o risco operacional.

Para soluções de módulos ópticos mais profissionais e componentes de rede compatíveis, você pode explorar recursos e opções de produtos através do LINK-PP Loja Oficial, que fornece uma ampla gama de transceptores ópticos projetados para ambientes de rede corporativos e de data centers.
