Cisco GLC-LX-SMD 代替品：SFF-8472 DDM/DOM 仕様

Cisco GLC-LX-SMDは広く普及している1000BASE-LXです。 光トランシーバ 信頼性の高い1G接続を実現するように設計されています シングルモードファイバー1310nmで動作し、最大10kmの伝送距離をサポートするため、企業ネットワーク、キャンパスバックボーン、メトロアクセス環境で一般的に使用されています。成熟度は高いものの、進化するネットワーク要件により、より高度な可視性の必要性が高まっています。 光リンク パフォーマンス。

現代のネットワーク運用はますます デジタル診断モニタリング（DDM）、 としても知られている デジタル光監視 (DOM)トランシーバーの状態をリアルタイムで把握できるようにする。 SFF-8472規格これらの診断により、管理者は温度、電圧、 送信電力そして、電力供給を受けます。この機能は、予防保全、迅速なトラブルシューティング、およびネットワーク全体の安定性において重要な役割を果たします。

組織がコスト効率が高く柔軟な代替手段を求める中、GLC-LX-SMDの代替品が注目されています。 トランシーバーモジュール SFF-8472 DDM/DOMを完全にサポートするこれらの互換トランシーバーは、実用的なソリューションとなっています。これらの互換トランシーバーは、オリジナルモジュールの性能に匹敵するように設計されており、強化されたモニタリング機能と幅広い機能を提供します。 相互運用性 マルチベンダー環境にわたって。

この記事では、GLC-LX-SMD代替品の技術仕様を詳しく解説し、SFF-8472ベースの診断機能の仕組みを説明するとともに、互換性、導入、実際の使用シナリオに関する実践的なガイダンスを提供します。

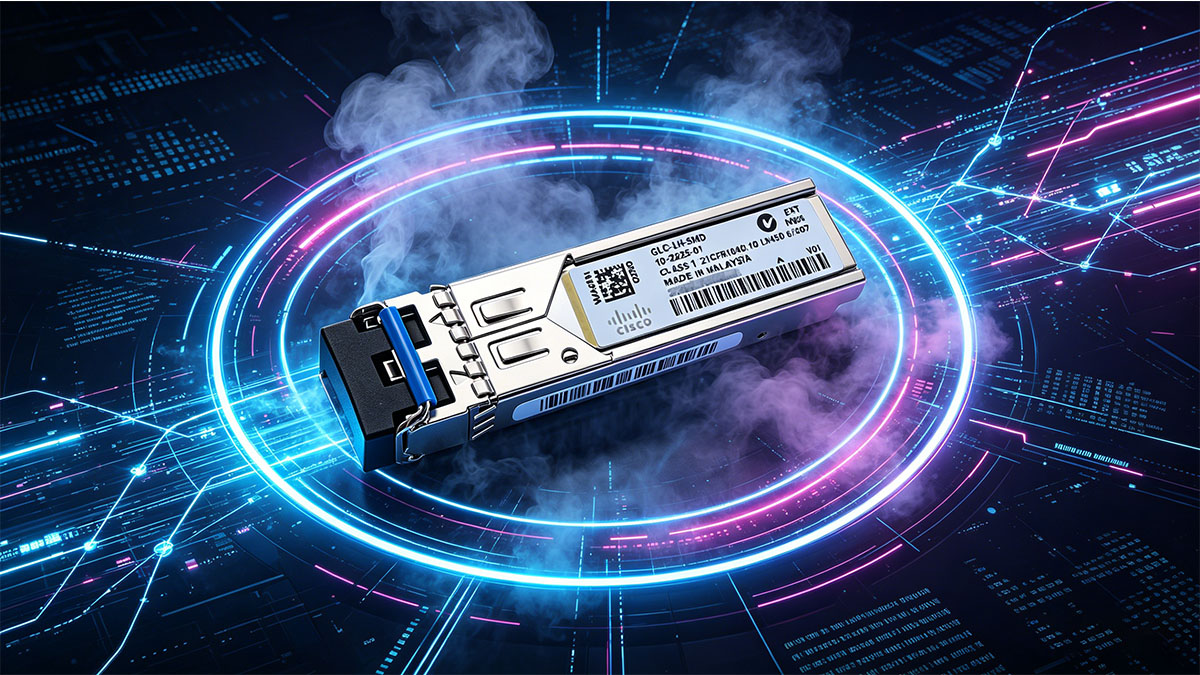

GLC-LX-SMDの概要と主要仕様

Cisco GLC-LX-SMDは標準的な1000BASE-LXです。 SFPトランシーバー シングルモードファイバーによる安定した中距離伝送向けに設計されています。性能、信頼性、導入の柔軟性のバランスが取れており、最も一般的に使用されている1Gの一つです。 SFP モジュール 企業と アクセス ネットワーク.

主な技術的特徴

GLC-LX-SMDは、広く採用されている光仕様に準拠しており、ほとんどのネットワーク環境において相互運用性と予測可能な性能を保証します。そのコアパラメータは、伝送能力と展開範囲の両方を定義します。

これらの仕様により、モジュールは安定した動作に適しています。 ポイントツーポイント接続 一貫した信号品質が求められる用途に適しています。1310nmの波長は、マルチモード方式に比べて長距離伝送における減衰を最小限に抑え、LCインターフェースは一般的な光ファイバーインフラとの互換性を確保します。

実際の展開においては、これらのパラメータは常に以下の点と併せて評価されるべきである。 リンクバジェット 最適な性能を確保するための計算と繊維品質。

一般的な展開シナリオ

GLC-LX-SMDは、中距離の光ファイバーリンクと高い信頼性が求められる環境で最も効果を発揮します。幅広い互換性を備えているため、様々なネットワーク層で標準的な選択肢となっています。

• エンタープライズキャンパスネットワーク
  • 建物間の接続に使用されます
  • 集約レイヤーのアップリンクをサポートします
• データセンター相互接続 （短距離～中距離）
  • 別々のデータホールを接続するのに適しています
  • よく使われる 棘葉構造 従来の1Gリンク向け
• 地下鉄アクセスネットワーク
  • ラストマイルまたはアグリゲーションセグメントに展開
  • アクセスノード間の安定した接続を提供します

これらのシナリオは、このモジュールの汎用性の高さを際立たせています。より新しい高速技術が存在する一方で、1G LXモジュールはコスト効率の高さと既存インフラとの互換性から、依然として重要な存在です。

レガシーモジュールの制限事項

GLC-LX-SMDは信頼性の高い機器ではあるものの、特に最新のトランシーバーの性能と比較した場合、古い機種ではいくつかの制限が露呈する可能性がある。

• 初期バージョンでは診断情報が限定的または全く表示されなかった
  • 一部の旧型モジュールはSFF-8472を完全にサポートしていません
  • リアルタイムの光学性能を監視する能力が低下する
• ベンダーロックインの制約
  • OEMコード付きモジュールは、サードパーティとの互換性を制限する場合があります。
  • マルチベンダー環境における柔軟性を制限する
• ライフサイクルと拡張性に関する課題
  • ハードウェアの老朽化により、パフォーマンスの低下が見られる場合があります。
  • 最新の監視システムとの統合には最適化されていません

これらの制約は、多くのネットワーク事業者がDDM/DOM機能を完全にサポートする代替モジュールを検討する主な理由です。SFF-8472規格に準拠した代替モジュールにアップグレードすることで、既存の光ファイバーインフラを変更することなく、可視性、トラブルシューティング効率、および長期的な運用安定性を大幅に向上させることができます。

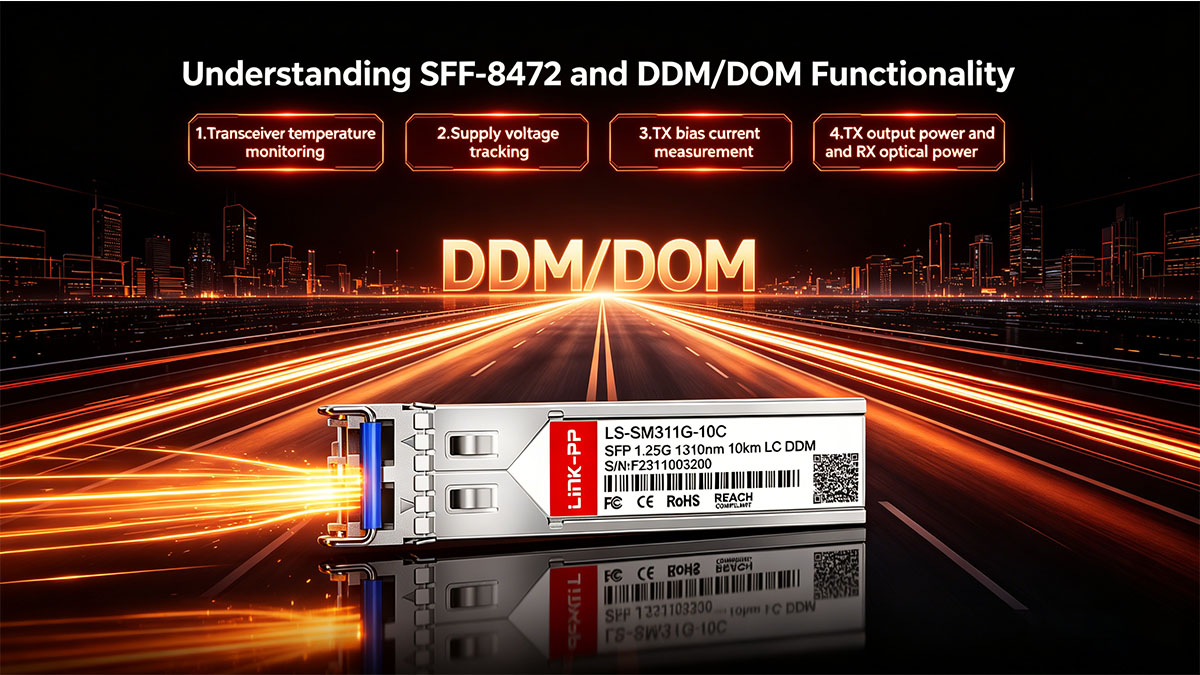

SFF-8472とDDM/DOM機能の理解

SFF-8472は、デジタル診断モニタリング（DDM/DOM）を可能にする標準化されたインターフェースを定義しています。 光ファイバーSFPモジュールこれにより、トランシーバーの動作状況をリアルタイムで把握できます。実際には、ネットワークエンジニアは、物理的な検査を行うことなく、パフォーマンスの監視、異常の早期発見、リンクの安定性維持に必要な重要なデータを得ることができます。

SFF-8472とは何ですか？

SFF-8472は、 SFP マルチソースアグリーメント（MSA） これは、内部トランシーバー診断にアクセスするためのデジタルインターフェースを導入します。これにより、次のようなデバイスが可能になります。 スイッチ and ルータ 光モジュールからライブ動作データを直接読み取る I²C インタフェース。

この規格で定義されている主要な機能は以下のとおりです。

• 光学的および電気的パラメータのリアルタイム監視
• 内部校正および外部校正のサポート
• 警報および警告しきい値の定義
• 一貫性のあるデータアクセスを実現する標準化されたメモリマップ

これらの特長により、SFF-8472は現代の光モニタリングにおける基盤となる要素となっています。これがなければ、管理者はリンク損失やエラー率といった間接的な指標に頼らざるを得ませんが、これらの指標は性能低下が発生した後に初めて明らかになることが多いのです。

本質的に、SFF-8472は 世界の光モジュール ネットワーク内の受動的なコンポーネントから能動的に監視される要素へ。

DDM/DOMの主要パラメータについて解説します

DDM/DOMは、トランシーバーの状態と光リンクの品質の両方を反映する、いくつかの重要な指標を提供します。これらのパラメータを理解することは、正確な診断とパフォーマンス調整に不可欠です。

これらのパラメータは連携して、リンクの状態を包括的に把握できるようにします。たとえば、TXバイアス電流の緩やかな増加と減少が組み合わさると、 TX電源 レーザーの劣化を示している可能性があり、RX 出力が低い場合は、 光ファイバーの減衰 またはコネクタの汚染。

これらの指標を正確に解釈することで、エンジニアはネットワークのパフォーマンスに影響が出る前に問題を特定することができます。

ネットワーク運用においてDDM/DOMが重要な理由

DDM/DOMは単なる監視機能ではなく、信頼性と拡張性に優れたネットワークインフラストラクチャを維持するための重要なツールです。その価値は、日々の運用と長期的な保守戦略の両方において明らかになります。

• 予知保全
  • 部品劣化の初期兆候を検出します
  • 故障が発生する前に交換部品のスケジュールを立てるのに役立ちます
• リアルタイムのパフォーマンス可視性
  • 光リンクの継続的な監視を可能にする
  • 異常な状態を即座に把握できる
• より迅速かつ正確なトラブルシューティング
  • リンクの問題診断における推測を減らします
  • 光ファイバーの損失やハードウェアの故障など、根本原因を特定します。

これらの利点は、ダウンタイムの削減と運用効率の向上に直接つながります。稼働時間が重要な環境、例えば データセンター エンタープライズの基幹システムにおいては、光学パラメータをリアルタイムで監視できる機能が不可欠です。

そのため、Cisco GLC-LX-SMDの後継機種を評価する際には、SFF-8472への完全準拠と信頼性の高いDDM/DOM機能を、オプション機能ではなく基本要件として考慮する必要があります。

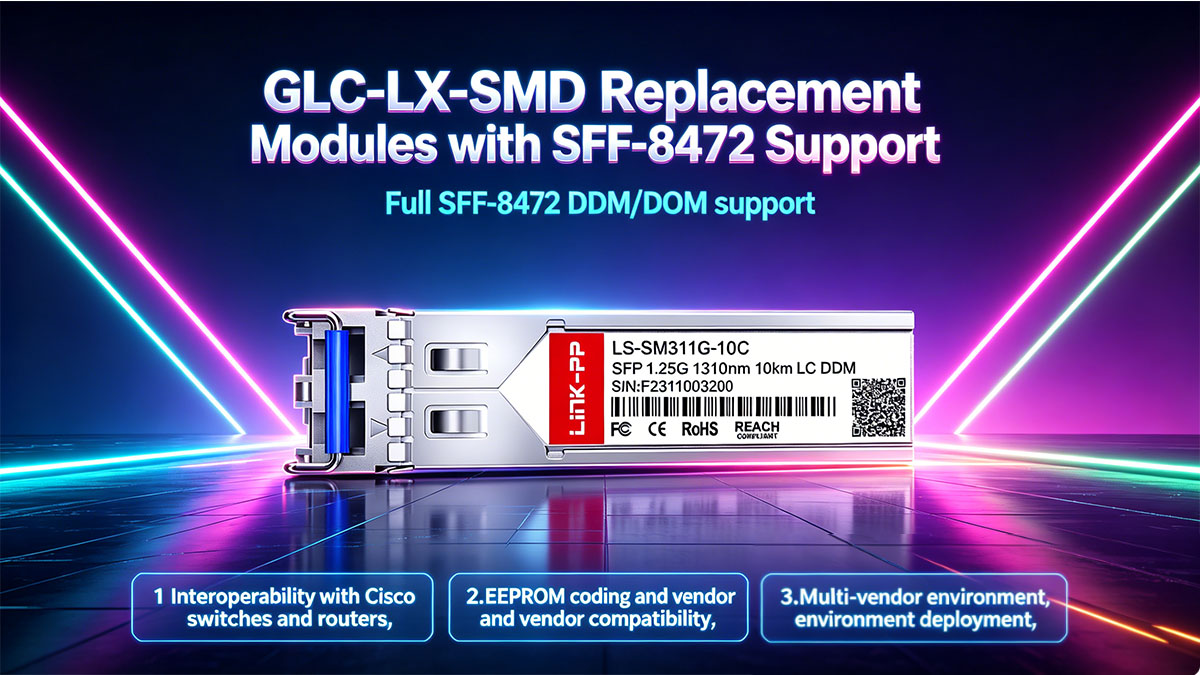

? SFF-8472対応のGLC-LX-SMD交換用モジュール

SFF-8472に対応したGLC-LX-SMD代替モジュールは、同等の光性能を実現しながら、DDM/DOMの完全な可視性と幅広い相互運用性を追加するように設計されています。ほとんどの導入環境において、これらの代替モジュールはCisco GLC-LX-SMDの機能と同等の性能を発揮し、監視機能の向上とベンダー固有のモジュールに伴う運用上の制約の軽減を実現します。

互換性に関する考慮事項

交換用モジュールを選定する際に最も重要なのは、互換性を確保することです。光学仕様が一致していても、コーディングやファームウェアの動作の違いによって、モジュールが特定のデバイスで正しく認識され、動作するかどうかが左右される可能性があります。

主な互換性要因は次のとおりです。

• デバイスの相互運用性
  • Cisco製スイッチおよびルーター全般にわたるサポート
  • 複数のベンダーが存在する環境における動作
• EEPROM コーディングとベンダー識別
  • 想定されるベンダープロファイルに合致する適切なエンコーディング
  • 「サポートされていないトランシーバー」エラーの回避
• ファームウェアの調整
  • 特定のOSバージョンとの互換性
  • ファームウェアのアップグレードにおける安定性

これらの要因によって、モジュールがスムーズに動作するか、追加の設定が必要になるかが決まります。ほとんどの場合、高品質の交換用モジュールは事前にコード化され、互換性テスト済みであるため、導入リスクを最小限に抑えることができます。

予期せぬ問題を回避するため、大規模展開の前に管理された環境で互換性を検証することをお勧めします。

最新の交換モジュールの主な特徴

最新のGLC-LX-SMD代替品は、単なる機能的な同等品ではなく、信頼性や観測性を向上させるための改良が加えられていることが多い。

これらの機能により、ネットワーク事業者は、異なるハードウェアプラットフォーム間で一貫した運用を維持しながら、リンク性能に関するより深い洞察を得ることができます。

特に、正確なキャリブレーションを行うことで、DOMの測定値が実際の状況を反映することが保証され、これは信頼性の高いメンテナンス判断を行う上で不可欠です。

オリジナルモジュールと同等の性能

交換用モジュールを採用する際の重要な懸念事項は、それらが純正OEM光学系と同等の性能を発揮できるかどうかです。ほとんどの場合、適切に設計された交換用モジュールは、すべての重要な指標において同等の結果を達成します。

性能比較には通常、以下の項目が含まれます。

• 光透過安定性
  • 想定範囲内で安定した送受信電力レベル
  • 長期間にわたる安定した動作
• シグナルインテグリティ
  • ロー ビットエラー率 通常の動作条件下で
  • の遵守 IEEE 1000BASE-LX規格
• 長期的な信頼性
  • 温度変化や経年劣化に対する耐性
  • 連続運転における予測可能な挙動

これらの要因は、信頼できるメーカーから調達した交換モジュールであれば、同等の性能を実現できることを示しています。SFF-8472診断機能の追加により、旧型システムでは十分に活用されていない可能性のある可視性が得られるため、その価値はさらに高まります。

最終的に、同等の光性能と強化されたモニタリング機能の組み合わせにより、SFF-8472対応の代替製品は、現代のネットワーク環境において実用的で拡張性の高い選択肢となる。

? DDM/DOMの機能を実際に検証する方法

DDM/DOM機能の検証は、交換モジュールがリアルタイム診断を正しく報告し、ネットワークデバイスと適切に統合することを保証します。実際には、これにはチェックが含まれます。 CLI 出力結果を確認し、監視システムデータを検証し、報告された値が正確であり、想定されるリンク状態と一致していることを確認します。

CiscoデバイスにおけるCLIコマンド

DDM/DOMの機能を検証する最も直接的な方法は、デバイスのCLIコマンドを使用することです。これらのコマンドは、トランシーバーのリアルタイム診断情報を表示します。Ciscoプラットフォームでは、これらのコマンドを使用することで、管理者はSFF-8472データにアクセス可能で、正しく機能しているかどうかを迅速に確認できます。

一般的な検証手順は以下のとおりです。

• デバイスのCLIにアクセスし、対象のインターフェースを特定します。
• 診断コマンドを実行してトランシーバーの詳細を表示します。
• 温度や光パワーなどのDOMフィールドにデータが入力されているか確認してください。
• 値を想定される動作範囲と比較する

よく使われるコマンド：

• show interfaces transceiver detail
• show interfaces status
• show inventory

これらのコマンドは、モジュールがSFF-8472をサポートしている場合、詳細なメトリックを返します。値が欠落しているかゼロの場合は、サポートされていない、互換性の問題、またはファームウェアの制限を示している可能性があります。

データ取得後は、結果を正しく解釈することが重要です。例えば、受信電力が異常に低い場合は光ファイバーの損失を示している可能性があり、温度測定値が異常な場合は環境問題やハードウェアの問題を示している可能性があります。

ネットワーク管理システムによる監視

CLIアクセス以外にも、DDM/DOMデータは統合できます。 ネットワーク管理システム（NMS） 継続的な監視とアラートのために。このアプローチは、手動によるチェックが拡張性に欠ける大規模環境において不可欠です。

一般的な監視ワークフロー：

• DOMデータを収集するには SNMP ポーリング
• TX/RX電力や温度などのパラメータをマッピングする
• ダッシュボードを使用して、時間の経過に伴う傾向を視覚化する
• 事前定義されたしきい値に基づいてアラートを設定します。

これらのシステムには、いくつかの運用上の利点があります。

• 複数のデバイスにわたる一元化された可視性
• パフォーマンス評価のための過去の傾向分析
• 予防保守のための自動アラート

適切に設定すれば、NMSプラットフォームは生のDOMデータを実用的な洞察に変換し、オペレーターがサービスに影響が出る前に段階的な劣化を検知するのに役立ちます。

DOMデータの読み取り時によくある問題

場合によっては、DDM/DOMデータが利用できない、または矛盾しているように見えることがあります。信頼性の高い診断を行うためには、根本原因を特定することが不可欠です。

これらの問題は多くの場合、互換性のギャップや 物理層 監視システム自体ではなく、問題そのものに問題がある。

安定した動作を確保するためには、モジュールの性能と周辺インフラの両方を検証することが重要です。一貫性があり正確なDOM読み取り値は、光リンクとトランシーバーが期待どおりに機能していることを示す強力な指標となります。

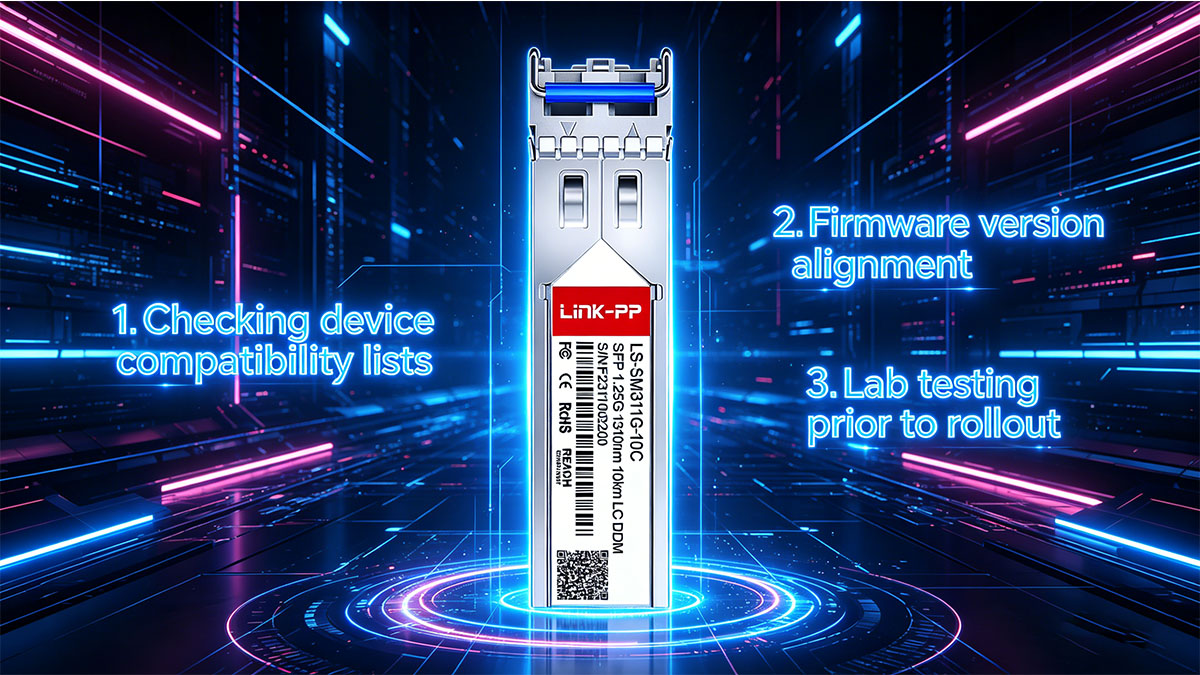

GLC-LX-SMD交換のための導入ベストプラクティス

GLC-LX-SMD交換モジュールの導入を成功させるには、互換性の綿密な検証、適切な光ファイバーインフラの計画、およびDDM/DOMデータの効果的な活用が不可欠です。ベストプラクティスに従うことで、本番環境における安定した動作、正確な診断、および長期的な信頼性が確保されます。

展開前に互換性を確認する

交換モジュールを稼働中のネットワークに導入する前に、必ず互換性検証を実施してください。モジュールがCisco GLC-LX-SMDの仕様と一致していても、デバイスの動作やファームウェアの違いによってパフォーマンスに影響が出る場合があります。

構造化された検証プロセスには通常、以下が含まれます。

• デバイスの互換性を確認する
  • スイッチ/ルーターのモデルが対応しているか確認してください
  • ベンダー互換性マトリックスを確認する
• ファームウェアとソフトウェアのバージョンを合わせる
  • ネットワークOSがDOM機能をサポートしていることを確認してください。
  • 古いファームウェアとの既知の互換性の問題を回避する
• 実験室での検査を実施する
  • リンクの確立と安定性を検証する
  • DDM/DOMデータの可用性と正確性を確認する

このアプローチにより、導入失敗のリスクが軽減され、交換モジュールが実際の条件下で期待どおりに動作することが保証されます。

稼働時間に関する厳しい要件がある環境では、サービス継続性を維持するために、導入前の検証が不可欠です。

光ファイバーインフラの最適化

光モジュールの性能は、光ファイバーリンクの品質と構成に大きく左右されます。適切なインフラ計画を行うことで、モジュールが設計上のパラメータ内で動作することが保証されます。

これらの要因は光信号の品質に直接影響を与え、ひいてはDOMの読み取り値にも影響します。光ファイバーの状態が悪いと、誤った診断結果につながり、トラブルシューティングがより困難になる可能性があります。

光ファイバーインフラの定期的な点検と保守は、長期的なネットワーク性能を維持するために不可欠です。

DOMデータを活用したメンテナンス

DDM/DOMデータは、導入時の検証だけでなく、継続的なメンテナンスにも積極的に活用されるべきです。このデータを適切に活用することで、プロアクティブなネットワーク管理が可能になります。

主な実践方法は次のとおりです。

• ベースライン指標を確立する
  • 温度と光パワーの通常動作値を記録します。
  • 将来の比較のために基準値を使用する
• アラートしきい値を構成する
  • 主要パラメータの警告値とクリティカル値を設定する
  • 異常な偏差が発生した場合にアラートを発報する
• 定期的なレビューを実施する
  • TXバイアスとRXパワーの傾向を分析する
  • 時間の経過に伴う緩やかな劣化を特定する

これらの手法により、ネットワーク事業者は事後対応型のトラブルシューティングから予測保全へと移行できます。例えば、受信電力の経年的な低下は、リンク障害が発生する前に、光ファイバーの劣化やコネクタの汚染を示している可能性があります。

DOMデータを通常の業務ワークフローに統合することで、組織はネットワークの安定性を大幅に向上させ、予期せぬダウンタイムを削減できる。

よくある課題とトラブルシューティング

SFF-8472 DDM/DOMに対応した高品質なGLC-LX-SMD互換モジュールを使用する場合でも、ネットワーク事業者は特定の問題に直面する可能性があります。これらの課題とその対処法を理解することで、信頼性の高い運用が確保され、サービスの中断を最小限に抑えることができます。

DOMデータが利用できないか、不完全です。

よくある問題として、DOMの読み取りができない、または診断データが不完全であるということが挙げられます。これは多くの場合、モジュールの制限またはデバイス側の制約が原因で発生します。

主な原因とトラブルシューティングの手順は以下のとおりです。

• 非準拠モジュール
  • モジュールがSFF-8472を完全にサポートしていることを確認してください。
  • 規格に適合しない光学部品は、認定済みの交換部品と交換してください。
• ファームウェアまたはOSの制限
  • デバイスのファームウェアバージョンがDOMアクセスをサポートしているかどうかを確認してください。
  • DDM/DOMサポートが既知のバージョンにアップグレードしてください。
• I2Cインターフェースエラー
  • ケーブルとポート接続を点検する
  • 必要に応じてインターフェースをリセットして通信を再初期化してください。

正確なDOM（デバイス情報）の可視性は、予知保全にとって極めて重要です。モジュールの準拠とデバイスの準備状況を確認することは、診断情報の欠落をトラブルシューティングする第一歩となります。

光パワー測定値のばらつき

TX/RX光パワー値の変動や予期せぬ値によって、リンクの状態が誤って解釈される可能性があります。一般的な要因としては、以下のようなものがあります。

• 光ファイバーの減衰
  • ファイバーの種類と長さを確認してください。1310nm LXモジュールにはSMFが必要です。
  • エンドツーエンドの損失を測定し、モジュールの仕様範囲内であることを確認します。
• コネクタの汚染
  • 挿入損失を低減するために、LCコネクタを点検および清掃してください。
  • 適切な洗浄を行わずに繰り返し交尾することを避けてください。
• ハードウェアの経年劣化またはキャリブレーションのずれ
  • 同じタイプの複数のモジュール間で読み取り値を比較する
  • 許容範囲外の偏差が継続的に見られるモジュールは交換してください。

光出力の測定値と物理的な検査および光ファイバーの測定値を関連付けることで、オペレーターはモジュールの問題とリンク関連の要因を区別することができる。

DOM値が正常であるにもかかわらず、リンクが不安定になる

場合によっては、DOMメトリクスが想定範囲内であっても、リンクが不安定に見えることがあります。考えられる原因は次のとおりです。

• 環境への影響
  • 極端な温度はトランシーバーの性能に影響を与える可能性があります
  • 電磁干渉（EMI） 断続的なエラーを引き起こす可能性がある
• ファームウェアまたはソフトウェアのバグ
  • 既知の問題については、ベンダーのリリースノートを確認してください。
  • 推奨されるパッチまたは回避策を適用してください。
• マルチベンダー間の相互運用性に関する課題
  • 交換用モジュールがデバイスモデルと完全に互換性があることを確認してください。
  • 安定した動作を確認するため、管理された環境でテストを実施してください。

リンクの不安定性に対処するには、DOM解析とネットワーク監視ツール、物理層検査を組み合わせることがしばしば必要となる。この統合的なアプローチにより、エンジニアは根本原因をより効率的に特定できる。

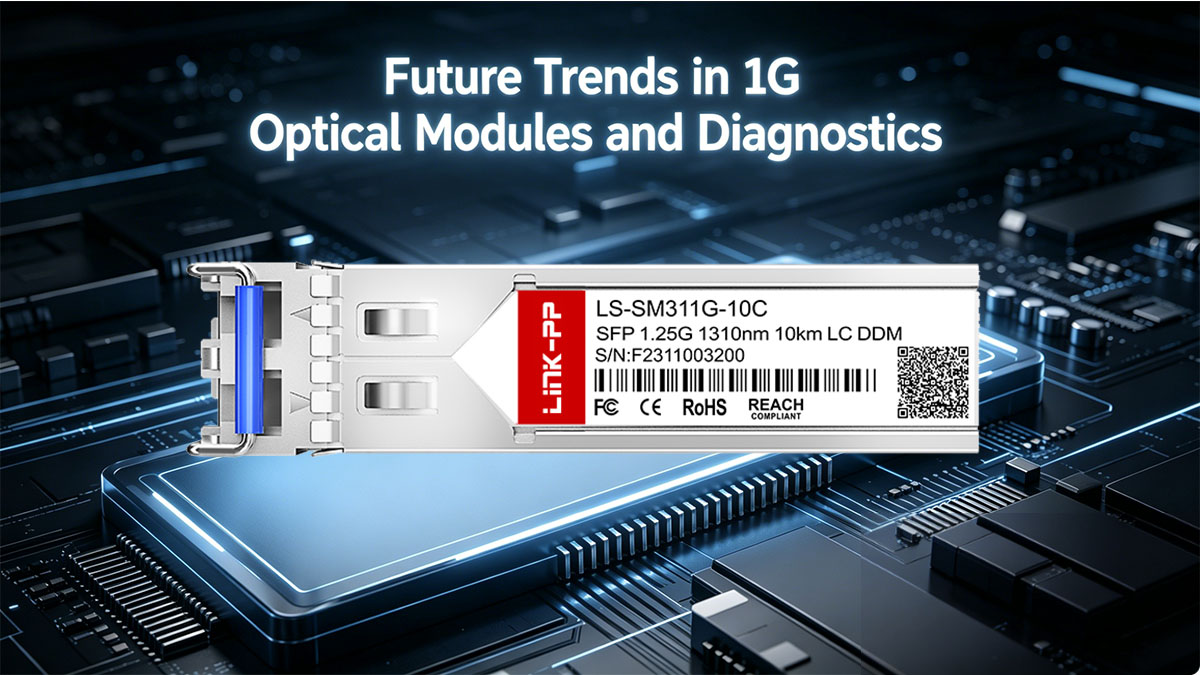

1G光モジュールと診断における将来の動向

ネットワーク速度が10Gを超えて上昇し続けているにもかかわらず（SFP +）、25G（SFP28)、40G(QSFP +GLC-LX-SMDのような1G SFP光モジュールは、企業ネットワーク、キャンパスネットワーク、メトロネットワークで依然として広く使用されています。これらのモジュールの将来は、進化する監視規格、インテリジェントシステムとの統合、およびマルチベンダー相互運用性の必要性によって形作られています。

監視基準の進化

SFF-8472規格は長年にわたりDDM/DOM機能の基盤となってきましたが、継続的なイノベーションにより診断機能が提供できる範囲が拡大しています。今後のトレンドとしては、以下のようなものが挙げられます。

• 強化された監視プロトコル
  • より高い精度を実現するための既存規格の拡張
  • との統合 光伝送モニタリング（OTN） およびテレメトリー
• リアルタイム分析と予測アラート
  • AIを活用した監視により、リンク劣化前に異常を検知できる。
  • トランシーバーのメトリックに基づいてネットワークの自動応答を可能にします
• フォームファクター間の標準化
  • 一貫した診断 ファイバーSFP/SFP+モジュール、さらに QSFP + / QSFP28 モジュール
  • 混合速度環境での監視を簡素化します

これらの技術革新は、事後対応型の保守から予測的かつ自動化されたネットワーク管理へと移行し、稼働時間と運用効率を向上させることを目的としている。

1G LXモジュールの継続的な重要性

高速モジュールの普及にもかかわらず、1G LXオプティクス いくつかの実用的な利点があるため、依然として重要である。

• レガシーシステムのサポート
  • 多くの企業ネットワークやキャンパスネットワークは、依然として1Gアップリンクに依存している。
  • 交換モジュールは、既存のインフラストラクチャのライフサイクルを延長します。
• コスト効率の高い接続
  • 他のものと比較して取得コストが低い 高速トランシーバー
  • 超高レベルのアクセスネットワークで役立ちます 帯域幅 不要です
• 安定性と成熟度
  • 数十年にわたる導入実績で実証された信頼性
  • 十分に理解されている運用特性

そのため、SFF-8472規格に準拠した1Gモジュールに投資することで、速度が混在する環境においても互換性と運用効率の両方を確保できます。

マルチベンダー互換性に対する需要の高まり

オープンネットワークのトレンドにより、異なるベンダーのプラットフォーム間で確実に動作するモジュールへの需要が高まっています。主な検討事項は以下のとおりです。

• ベンダーに依存しないDDM/DOMサポート
  • スイッチのブランドに関係なく、一貫した診断を保証します。
  • 複数ベンダー環境における運用上の複雑さを軽減します。
• 標準化されたEEPROMコーディングとキャリブレーション
  • 「サポートされていないトランシーバー」エラーを防止します
  • 既存の監視システムとのシームレスな統合を可能にする
• ネットワークのスケーリングにおける柔軟性
  • 交換用モジュールは既存のリンクに導入しつつ、他のセグメントをより高速な光通信機器にアップグレードすることができます。
  • 段階的なネットワークアップグレードを簡素化します

複数のベンダーによるサポート、予測診断機能、そして安定した動作という特長が組み合わさることで、GLC-LX-SMDの代替品は今後も実用的な選択肢であり続けるでしょう。

？ 結論

SFF-8472 DDM/DOMを完全にサポートするGLC-LX-SMD交換モジュールは、1Gファイバーネットワークの保守において、実用的で信頼性の高いソリューションを提供します。オリジナルのCiscoモジュールと同等の光性能を実現しながら、リアルタイム診断機能の強化、監視精度の向上、そして幅広いマルチベンダー互換性を提供します。互換性の検証、ファイバーインフラストラクチャの最適化、そしてDOMデータを活用したプロアクティブな保守により、ネットワーク事業者は安定した高性能リンクを確保し、ダウンタイムを最小限に抑えることができます。

1G接続をアップグレードまたは拡張しつつ、完全な監視機能を維持したいと考えている組織にとって、認定済みの代替オプションを検討することで、信頼性を損なうことなく既存インフラストラクチャのライフサイクルを延長することができます。
