Hirschmann M-SFP-SX-LC交換部品：放熱テスト

産業用イーサネットネットワークにおいて、Hirschmann社のM-SFP-SX-LCモジュールは、その信頼性と産業用スイッチとの互換性の高さで広く認知されています。しかしながら、供給制限、コスト面、あるいは導入の柔軟性といった理由から、ネットワークエンジニアは代替のトランシーバーモジュールを必要とする場合が少なくありません。こうした代替モジュールを評価するには、機能的な互換性を確認するだけでなく、熱性能も評価する必要があります。

産業環境においては、トランシーバーが高温環境や限られた空気の流れの中で動作する可能性があるため、放熱は極めて重要な要素となります。過剰な熱は信号の完全性を低下させ、モジュールの寿命を縮め、さらにはリンクの不安定性を引き起こす可能性があります。したがって、サードパーティ製の交換部品がどのように熱を管理しているかを理解することは、安定した長期的なネットワークを維持するために不可欠です。

この記事では、Hirschmann M-SFP-SX-LC 1G SFPモジュールの代替モジュールの放熱試験に焦点を当てています。試験方法の概要、実環境下での熱性能の分析、そして産業現場での代替モジュール導入に関する実践的なガイダンスを提供します。この記事を読み終える頃には、性能と信頼性の両方を維持できるモジュールの選定と導入方法について、明確な理解が得られるでしょう。

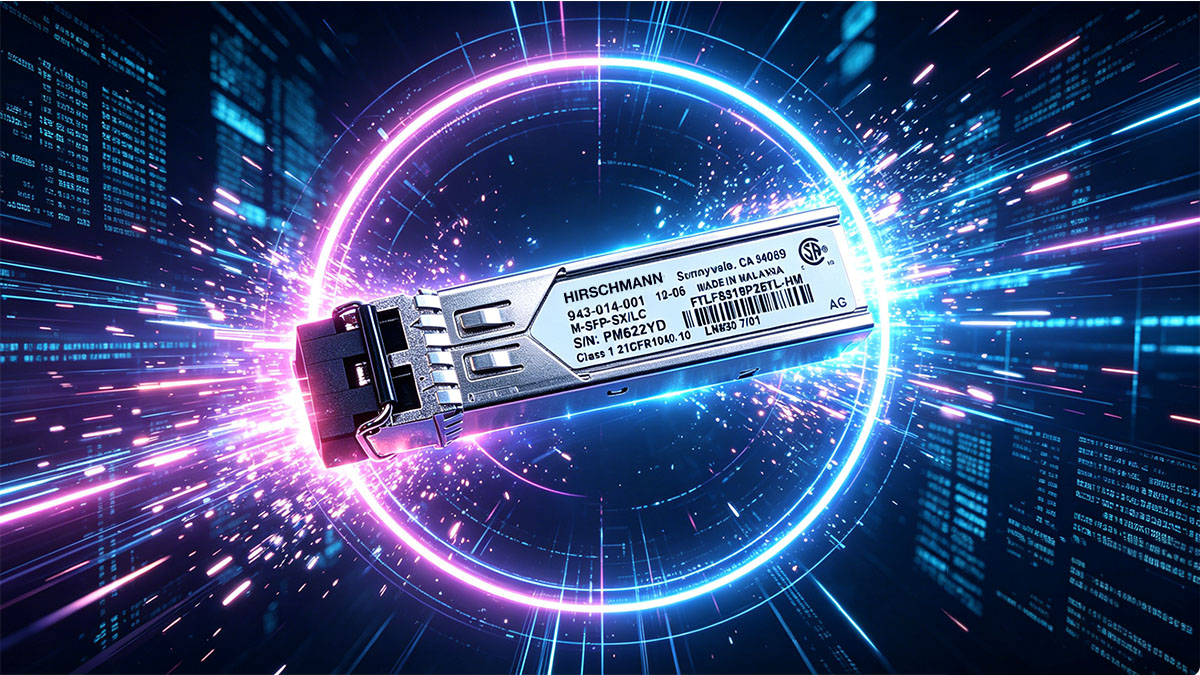

Hirschmann M-SFP-SX-LCおよび交換用モジュールの概要

熱性能を評価するには、元の光トランシーバーの基本仕様と、代替品に求められる要件を理解することが不可欠です。つまり、信頼性の高い代替モジュールは、Hirschmann M-SFP-SX-LCの電気的、光学的、および環境特性に適合しつつ、産業用温度条件下でも安定した動作を維持する必要があります。

Hirschmann M-SFP-SX-LCの主な仕様

Hirschmann M-SFP-SX-LCは、マルチモードファイバーを介した産業グレードのギガビットイーサネット接続向けに設計されています。その仕様は、交換用モジュールが満たすべき、あるいは上回るべき性能および熱特性の基準を定めています。

以下の表は、主要な技術パラメータをまとめたものです。

これらの仕様は、2つの重要な側面を強調しています。第一に、このモジュールは広い温度範囲で動作するため、熱安定性はオプション機能ではなく、必須要件となります。第二に、他の高速トランシーバーやファイバーチャネルモジュールと比較して消費電力が比較的低いとはいえ、特に高密度環境や換気の悪い環境では、発熱に関する懸念が解消されるわけではありません。

交換用モジュールの一般的な要件

交換用モジュールは、同等の機能を提供すると同時に、ヒルシュマン製スイッチとのシームレスな相互運用性を確保する必要があります。重要な結論は、互換性だけでは不十分であり、熱特性も業界の期待に沿うものでなければならないということです。

これを実現するために、交換用モジュールは一般的に以下の要件を満たすことが求められます。

• 電気的およびプロトコルの互換性
  • 1000BASE-SX動作のサポート
  • 交渉問題のない安定したリンク確立
• ベンダーの認識と統合
  • 適切 EEPROM Hirschmannデバイス用のコーディング
  • ポートのシャットダウンや警告は発生しません
• 診断能力
  • へのサポート DOM/DDM モニタリング
  • 温度と電圧の正確な報告
• 機械的および熱的アライメント
  • 適切なケージ接触を備えた標準SFPフォームファクター
  • ホストデバイスへの効率的な熱伝達

これらの要件は、交換用モジュールが実際の運用環境においてオリジナルと全く同じように動作することを保証するものです。光学性能が同等であっても、内部設計や材料の違いによって熱の蓄積と放散にばらつきが生じ、それが長期的な信頼性に直接影響を与える可能性があります。

交換部品における熱性能の重要性

熱性能は、高品質な交換部品と低品質な代替品を区別する最も重要な要素の一つです。実際、効果的に熱を放散できないモジュールは、連続運転中に不安定になる可能性が高くなります。

熱性能の影響は、いくつかの重要な側面から理解することができる。

• 環境ストレス条件
  • 工業用キャビネットには、アクティブ冷却機能が備わっていないことが多い。
  • 周囲温度は標準的な商業的制限を超える可能性があります
• 業務継続性
  • 24時間7日の稼働要件により、熱負荷が増加する。
  • 時間の経過とともに熱が蓄積すると、内部部品が劣化する可能性があります。
• ネットワークの信頼性リスク
  • 気温の上昇は ビットエラー率
  • 熱応力によって断続的なリンク障害が発生する可能性がある

熱特性の観点から、純正モジュールと交換用モジュールの違いをより分かりやすく示すために、以下の表で代表的な特性を比較します。

この比較から、交換用モジュールは機能仕様を満たしていても、熱性能が必ずしも保証されるとは限らないことがわかる。そのため、交換用モジュールが過酷な産業環境で安定した動作を維持できるかどうかを確認するには、放熱試験が不可欠な手順となる。

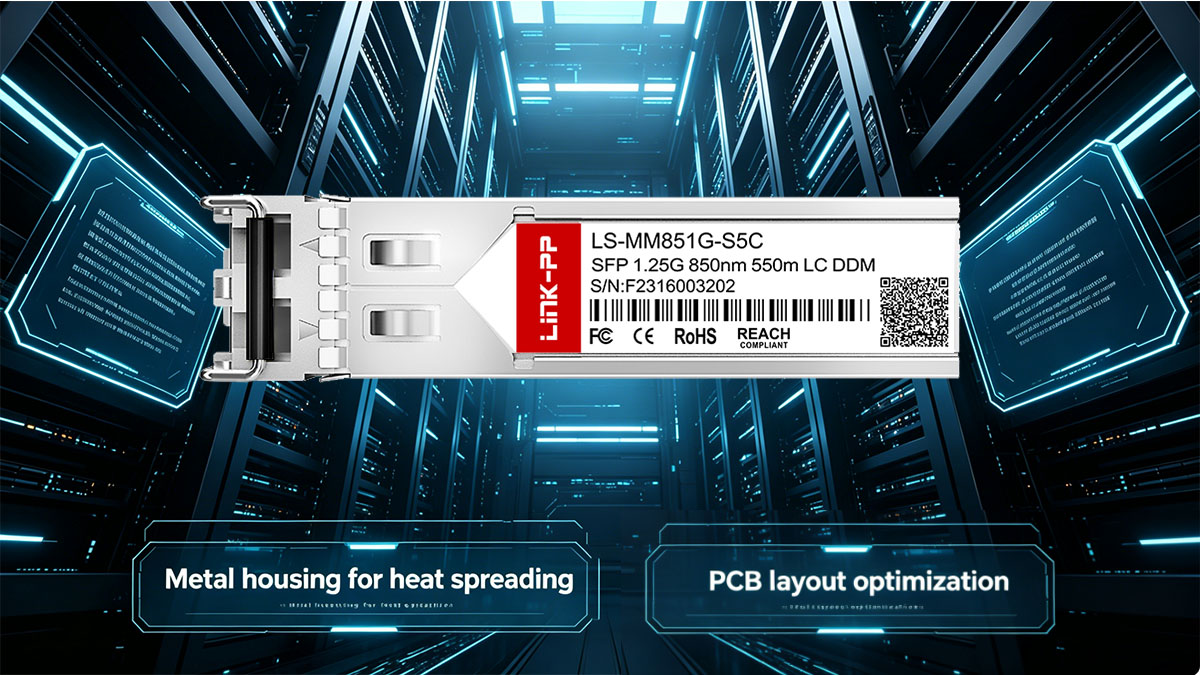

SFPモジュールにおける放熱の基礎

SFPモジュールの放熱は、内部で発生した熱を外部環境にどれだけ効率的に伝達できるかによって決まります。実際には、安定した動作は、消費電力、熱設計、および環境条件のバランスによって左右されます。これらの基本原理を理解することで、同じ設置環境下でも、交換用モジュールの中には正常に動作するものと故障するものが混在する理由を説明できます。

熱発生源

主な結論は、光ファイバーSFPモジュールにおける発熱は、1Gbpsのような比較的低いデータレートであっても、電気信号から光信号への変換と内部信号処理に起因するということである。

一般的な光ファイバーSFPモジュール内部の発熱は、いくつかの主要コンポーネントに起因すると考えられます。

• 光透過素子
  • レーザーダイオード (VCSEL （850nmの場合）は発光時に熱を発生する
  • ドライバ回路は信号を増幅するため、電力損失の原因となる。
• 受信側コンポーネント
  • フォトダイオード 光信号を電気信号に変換する
  • トランスインピーダンスアンプ（TIA）は微弱な信号を処理し、熱を発生させる。
• デジタル回路および制御回路
  • EEPROMとモニタリング ICの （DOM/DDM向け）
  • クロックおよびデータ復旧（CDR） または同等のロジック

これらの発生源が全体の熱出力にどのように寄与しているかをよりよく理解するために、以下の表は代表的な寄与源をまとめたものです。

各部品はそれぞれ適度な熱を発生するものの、それらが合わさることで、コンパクトなSFP筐体内部の温度が著しく上昇する。この累積熱を効果的に放散させ、熱の蓄積を防ぐ必要がある。

熱設計メカニズム

効率的な放熱は、モジュール内部の熱を外部に効率的に伝達するように設計されているかどうかに左右されます。重要な点は、SFPモジュールは主に受動冷却に依存しているため、物理的な設計と材料の選定が極めて重要になるということです。

熱性能には、いくつかの設計メカニズムが寄与している。

• 放熱器としての金属製筐体
  • 内部部品から熱を逃がす
  • モジュール表面全体に熱を均一に分散します
• インナー PCB レイアウトの最適化
  • 発熱部品の戦略的な配置
  • 熱伝導ビアを使用して層間で熱を伝達する
• との連絡 SFPケージ
  • 金属同士の直接接触により、ホストデバイスへの熱伝達が可能になる。
  • スイッチシャーシは拡張ヒートシンクとして機能する
• 気流の相互作用
  • わずかな空気の流れでも対流冷却効果を高める
  • 空気の流れが不足すると熱がこもる

これらの機構は、受動的な熱システムとして連携して機能します。能動的な冷却システムとは異なり、SFPモジュールは伝導と対流に完全に依存するため、その性能は設計品質と設置条件の両方に大きく左右されます。

評価すべき主要な熱特性指標

熱性能は、いくつかの測定可能なパラメータを用いて定量化されます。重要な結論は、これらの指標を評価することで、実際の動作条件下で元のモジュールと交換モジュールを確実に比較できるということです。

最も重要な熱特性指標を以下にまとめます。

これらの指標は密接に関連しています。例えば、効率的な熱設計によって相殺されない限り、消費電力の増加は通常、接合部温度の上昇につながります。同様に、熱抵抗の低いモジュールは、同じ負荷条件下でより低いケース温度を維持できます。

実地試験においては、ケース温度が最も容易に測定できる指標であり、接合部温度はしばしば推測値として用いられる。これら2つの指標を総合的に評価することで、特に周囲温度が高い産業環境下で動作するモジュールの熱管理能力を包括的に把握することができる。

交換用モジュールの放熱試験方法

信頼性の高い放熱評価には、実際の運用環境をシミュレートする、制御された再現可能な手法が必要です。重要な点は、正確な熱評価は、環境制御、精密な測定ツール、そして現実的な作業負荷シナリオの組み合わせにかかっているということです。これらの要素がなければ、試験結果は実際の現場での性能を反映しない可能性があります。

テスト環境のセットアップ

明確に定義された試験環境により、異なるモジュール間でも熱特性の結果の一貫性と比較可能性が確保されます。主な結論は、周囲温度と気流条件の両方が熱蓄積に直接影響するため、これらを慎重に制御する必要があるということです。

一般的なテスト環境には、以下の条件が含まれます。

• 周囲温度の制御
  • 参照比較のための標準基準値（例：25℃）
  • 工業環境をシミュレートするための高温条件（例：55℃～70℃）
• 気流シナリオ
  • 密閉された筐体を再現するために、空気の流れをなくす（パッシブ冷却）。
  • 強制気流により換気式スイッチシステムをシミュレートする
• 物理的な設置の一貫性
  • 同じスイッチモデルに挿入されたモジュール
  • 気流の偏りを避けるため、ポートの位置は同一にする。

これらの条件を標準化するために、一般的に以下の設定パラメータが使用されます。

これらの変数を厳密に制御することで、エンジニアは外部からの影響ではなく、交換用モジュール自体の熱挙動を分離することができる。

試験装置とツール

正確な温度測定には、表面温度と内部温度の両方の変化を捉えることができる特殊な機器が必要です。重要なのは、複数の測定方法を組み合わせることで、より包括的な温度プロファイルが得られるということです。

一般的に使用されるテストツールには以下が含まれます。

• 赤外線サーマルカメラ
  • リアルタイムの表面温度分布を捉える
  • モジュールハウジング全体にわたるホットスポットを特定する
• 熱電対とセンサー
  • 正確なポイントベースの温度測定値を提供する
  • 通常はモジュールケースに取り付けられます（Tc測定用）
• データロガー
  • 時間の経過に伴う気温変化を記録する
  • 長期トレンド分析を有効にする
• ネットワークトラフィック発生源
  • 実際のデータ負荷条件をシミュレートする
  • テスト中は一貫した利用を確保する

これらのツールは互いに補完し合う関係にある。例えば、サーマルカメラは空間的な熱分布を明らかにし、熱電対は正確な数値データを提供する。これらを併用することで、放熱の定性的分析と定量的分析の両方が可能になる。

テストシナリオとパラメータ

実際の使用状況を反映させるため、熱性能は様々な動作条件下で評価する必要がある。主な結論として、作業負荷の強度と継続時間の両方が、発熱量と安定性に大きく影響する。

典型的なテストシナリオには以下が含まれます。

• アイドリング状態のテスト
  • トラフィック負荷を最小限に抑える
  • 基準となる温度挙動を確立する
• フルロード運転
  • 連続1Gbpsトラフィック伝送
  • 最悪の熱条件を表す
• 長期間の安定性試験
  • 24～72時間連続運転
  • 徐々に蓄積される熱とドリフトを特定します
• 高温ストレステスト
  • 周囲温度の上昇（例：70℃）
  • 過酷な産業環境をシミュレートする

以下の表は、これらのシナリオがどのように構成されているかをまとめたものです。

これらのシナリオは、モジュールに段階的に負荷をかけるように設計されています。アイドル状態のテストでは基本的な熱挙動を確認できますが、全負荷および高温のテストでは、交換用モジュールが過酷な条件下でも安定した動作を維持できるかどうかが明らかになります。

この手法は、制御された環境、精密な計測機器、および現実的なテストシナリオを組み合わせることにより、Hirschmann M-SFP-SX-LCの代替モジュールの放熱性能を評価するための包括的なフレームワークを提供する。

試験結果と熱性能分析

熱試験によって、交換用モジュールが実際の動作ストレス下でどのように動作するか、また、オリジナルのHirschmann M-SFP-SX-LCと同等の安定性を備えているかどうかが明らかになります。主な結論として、多くの交換用モジュールは基本的な機能要件を満たしているものの、設計品質、材料、および環境条件によって熱性能が大きく異なる可能性があるということです。

温度分布観測

熱画像とセンサーデータによると、モジュール全体に熱が均一に分布していないことが分かった。重要な発見は、特定の内部部品が常に局所的なホットスポットを発生させ、周囲温度が高い状況下ではそれが深刻な問題となる可能性があるということである。

典型的な温度分布特性は以下のとおりです。

• ホットスポット集中地域
  • レーザードライバICと光送信部付近
  • 電源制御部品周辺
• 表面温度と内部温度の差
  • 外部ケース温度（Tc）は通常、内部接合部温度よりも低い。
  • 設計によって、差は5℃から15℃まで変化する可能性があります。
• 空気の流れが熱拡散に及ぼす影響
  • 受動的な環境では、上面に熱が蓄積される。
  • 風量が少ないだけでも、ホットスポットの強度は大幅に低下します。

以下の表は、観測された熱パターンをまとめたものです。

これらの観察結果は、効果的な放熱と外部放熱が極めて重要であることを示している。内部構造が劣悪なモジュールは、温度勾配が急激になりやすく、局所的な過熱のリスクが高まる傾向がある。

連続負荷時の性能

継続的な動作試験により、温度が時間とともにどのように変化するかが明らかになります。重要な結論は、安定したモジュールは熱平衡に達するのに対し、品質の低い交換部品は温度が継続的に上昇したり変動したりする可能性があるということです。

24～72時間の試験期間中、以下のような行動が一般的に観察されます。

• 安定した熱平衡
  • 気温は最初は上昇し、その後横ばいになる。
  • 熱の発生と放熱のバランスが取れていることを示します。
• 徐々に熱がドリフトする
  • 時間の経過とともにゆっくりと温度が上昇する
  • 放熱効率が不十分であることを示唆しています
• 熱不安定性の症状
  • 一定負荷下での温度変動
  • 内部設計の不整合と関連付けられることが多い

これらの動作はネットワークのパフォーマンスに直接影響を与えます。

実際には、熱的に安定しないモジュールは、長期的な信頼性の問題が発生する可能性が高くなります。そのため、重要な環境に導入する前に、交換用モジュールを検証するために継続的な負荷試験を実施することが不可欠です。

オリジナルのヒルシュマンモジュールとの比較

比較分析は、交換用モジュールを評価するための明確な基準を提供する。主な結論は、高品質の交換用モジュールは元のモジュールの熱性能に匹敵する性能を発揮できるものの、異なるベンダー間では性能にばらつきが見られるということである。

主な比較ポイントは次のとおりです。

• 熱効率
  • オリジナルのモジュールは一般的に、より均一な熱分布を示します。
  • 高品質の代替品は、最適化された設計により同様の結果を達成できます。
• 消費電力
  • 消費電力のわずかな変動が、顕著な熱差につながる可能性がある。
  • 効率の低い設計では、同じ負荷条件下でより多くの熱が発生します。
• ストレス下での信頼性
  • オリジナルモジュールは、幅広い温度範囲で一貫した性能を発揮します。
  • 交換用モジュールは長期安定性にばらつきがある場合があります。

以下の表は、典型的な比較結果を示しています。

この比較から、仕様が同一に見えても熱性能が保証されるわけではないことがわかります。そのため、特に温度マージンが限られている産業環境においては、Hirschmann M-SFP-SX-LCの代替モジュールを選定する際には、放熱試験が重要な検証ステップとなります。

放熱効率に影響を与える要因

放熱効率は単一の要因によって決まるのではなく、モジュールの設計、設置環境、および動作条件の相互作用によって決まります。実際には、仕様が同一のモジュールであっても、これらの要因の組み合わせ方によって、熱特性は大きく異なる場合があります。

モジュール設計と材料

放熱において最も重要な要素は、モジュール自体の内部設計です。適切に設計されたSFPトランシーバーは、内部コンポーネントから外部ケースへ効率的に熱を伝達できますが、設計の悪いものは内部に熱を閉じ込めてしまう傾向があります。

この違いの核心は、モジュール内での熱の流れ方にある。高品質な設計では、一般的に熱伝導率の高い金属製筐体を使用し、熱が表面全体に均一に拡散するようにしている。一方、低品質の材料や製造工程のばらつきは、熱が蓄積するボトルネックを生み出す可能性がある。

部品の配置も重要な役割を果たします。ドライバICやレーザー部品などの発熱部品が適切な放熱経路なしに近接して配置されると、局所的なホットスポットが発生する可能性があります。時間が経つにつれて、これらのホットスポットはモジュール全体に熱を均等に分散させるのではなく、特定の部品にストレスを与え続けます。

さらに、最適化されたPCBレイアウトや部品と筐体の直接接触など、効率的な放熱経路の存在は、熱の放散速度を左右します。これらの経路がないと、たとえ消費電力がそれほど大きくなくても、内部温度が上昇する可能性があります。

ホストデバイスと展開環境

たとえ設計が優れていても、周囲環境が放熱を制限すると、熱性能が低下する可能性があります。重要な点は、SFPモジュールは放熱をホストデバイスと周囲環境に大きく依存しているということです。

いくつかの外部要因が熱挙動に大きな影響を与える可能性がある。

• 気流条件
  空気の流れが制限されたり、全く流れなかったりすると、熱が逃げにくくなり、徐々に温度が上昇します。わずかな空気の流れでも、冷却効率を大幅に向上させることができます。
• 周囲温度
  周囲温度が高くなると、モジュールとその周囲との温度勾配が小さくなり、熱伝達効率が低下する。
• ポート密度
  複数のSFPモジュールを並べて設置すると、隣接するモジュールからの熱が蓄積され、全体の熱負荷が増加する。
• スイッチ設計
  産業用スイッチの中には、通気性や放熱経路を改善した設計のものもあるが、密閉型やコンパクトな設計のものは熱がこもりやすい。

これらの要因はしばしば相互に影響し合います。例えば、空気の流れがない高温環境下での高密度設置は、高品質のモジュールであっても、最も困難な熱的シナリオの一つとなります。

ケーブルの種類とネットワーク負荷

運用条件は、稼働中に発生する熱量にさらに影響を与えます。設計や環境とは異なり、これらの要因は動的であり、ネットワークの使用状況に応じて変化する可能性があります。

最も直接的な要因はトラフィック負荷です。モジュールが継続的にフル稼働している場合、レーザードライバや受信回路などの内部コンポーネントは常に動作状態にあるため、持続的な発熱が発生します。一方、断続的なトラフィックであれば、短い冷却期間が確保され、全体的な熱蓄積が抑制されます。

リンク条件も重要です。最大伝送距離付近で動作する場合や、低品質のマルチモードファイバーを使用する場合、モジュールはより高い光出力またはより多くの信号処理能力を必要とする場合があります。この追加負荷は、消費電力のわずかな増加、ひいては発熱量の増加につながります。

運転条件が熱出力にどのように影響するかを要約すると、以下の比較は典型的な違いを浮き彫りにしています。

これらの動作要因から、放熱は静的なものではないことがわかります。軽負荷時には良好な性能を発揮するモジュールでも、高負荷が継続すると全く異なる挙動を示す可能性があるため、現実的なワークロードでのテストが不可欠です。

熱性能を最適化するためのベストプラクティス

熱性能を最適化するには、適切な設置、継続的な監視、そして慎重なモジュール選定の組み合わせが必要です。重要なのは、熱関連の問題は、事後的なトラブルシューティングではなく、予防的な設計と運用方法によって多くの場合防止できるということです。

展開ガイドライン

適切な設置は、放熱管理における最初にして最も効果的なステップです。ほとんどの場合、十分な空気の流れを確保し、熱が集中する箇所を避けることで、過熱のリスクを大幅に低減できます。

実際の現場では、以下の対策が効果的であることが証明されています。

• スイッチ筐体内部に十分な空気の流れを確保する
  わずかな空気の流れでも熱交換は改善されます。換気のない密閉されたキャビネット内にスイッチを設置することは避けてください。
• 高温環境では、すべてのポートに部品を完全に充填することは避けてください。
  アクティブなSFPモジュール間に間隔を空けることで、熱の蓄積を抑え、冷却効率全体を向上させることができます。
• 熱的に安定した場所に位置スイッチを設置する
  熱源の近くや直射日光の当たる場所に機器を設置することは避けてください。特に屋外や工業地帯では避けてください。
• 産業環境向けに設計されたスイッチを使用してください。
  熱設計が最適化されたデバイスは、設置されたモジュールからの熱をより効率的に放散できる。

これらの配置戦略は、環境条件の制御が難しい産業現場において特に重要です。空気の流れや配置間隔をわずかに改善するだけでも、動作温度の大幅な低下につながる可能性があります。

監視と保守

熱性能は一度きりの検討事項ではなく、長期的な安定性を確保するために継続的な監視が必要です。重要なのは、温度異常を早期に検知することで、長期的な故障を防ぐことができるということです。

構造化されたモニタリング手法には、通常、以下の手順が含まれます。

1. DOM/DDM監視を有効にする
   これにより、モジュールの温度、電圧、および光学パラメータをリアルタイムで追跡することが可能になります。
2. 基準となる温度範囲を設定する
   通常の負荷条件下での正常な動作温度を記録し、後で異常値を特定できるようにする。
3. 温度の緩やかな上昇を監視する
   時間の経過とともに温度がゆっくりと上昇する場合は、空気の流れの劣化または部品の経年劣化を示している可能性があります。
4. 定期点検を実施する
   埃の蓄積、通気口の詰まり、または環境条件の変化がないか確認してください。

モニタリングに関する意思決定を支援するため、以下の表に代表的な指標とその意味合いを示します。

継続的な監視は、特に長期的な産業用途において、ネットワークのパフォーマンスに影響を与える前に潜在的な問題を特定するのに役立ちます。

信頼性の高い交換用モジュールの選定

適切な交換用モジュールを選択することは、長期的な熱安定性を確保する上で非常に重要です。結論として、互換性のあるモジュールはすべて、基本的な仕様を満たしていても、同じレベルの熱性能を発揮するとは限りません。

交換用モジュールを評価する際には、以下の要素を考慮してください。

• 工業用温度範囲への準拠
  モジュールは、過酷な環境に対応するため、広い動作温度範囲（例：-40℃～85℃）をサポートする必要があります。
• Hirschmann社製機器との互換性を確認済み
  適切な統合により、熱ストレスを増加させる可能性のある予期せぬ動作がなく、安定した動作が保証されます。
• 実証済みの熱性能
  放熱試験または長期検証を受けたモジュールを優先的に採用すべきである。
• 製造品質と一貫性
  信頼性の高い製造プロセスは、製品間の熱挙動のばらつきを低減する。

基本的な仕様の一致とは異なり、これらの基準は実際の使用環境における性能に重点を置いています。これらの要件を満たすモジュールは、安定した温度を維持しやすく、熱ドリフトや断続的な故障といった問題を回避できる可能性が高くなります。

一般的な熱問題とそのトラブルシューティング

SFPモジュールにおける熱問題は、通常、即時の故障ではなく、不安定性という形で現れます。重要なのは、熱関連の問題のほとんどが、目に見える症状によって早期に特定でき、空気の流れ、環境、またはモジュールの品質に対処することで解決できるということです。

過熱の症状

過熱は、単一の明確なエラーとして現れることは稀で、むしろ複数の性能異常の組み合わせとして現れます。これらの兆候を早期に認識することで、より深刻な故障を防ぐことができます。

一般的な症状は次のとおりです。

• リンクの不安定性
  特にトラフィック負荷が継続的に高い場合、接続が断続的に切断され、再接続されることがあります。
• ビットエラー率（BER）の増加
  高温は信号品質を低下させ、伝送エラーを引き起こす可能性があります。
• 予期せぬモジュールのリセットまたはシャットダウン
  一部のモジュールには、温度が閾値を超えた場合に作動する過熱保護機構が搭載されています。
• 徐々にパフォーマンスが低下する
  時間の経過とともに、過度の熱は内部部品に影響を与え、信頼性の低下につながる可能性があります。

これらの症状は、多くの場合、徐々に現れます。例えば、モジュールは最初は高負荷時に軽微なエラーを示すかもしれませんが、熱状態が改善されない場合、後に頻繁なリンク断へと発展する可能性があります。

根本原因分析

効果的なトラブルシューティングには、根本原因の特定が不可欠です。結論として、熱問題は通常、単一の要因ではなく、環境的制約と設計上の制約の組み合わせによって引き起こされます。

一般的な根本原因は次のとおりです。

• 不十分な気流
  換気不足により熱が放散されず、スイッチ筐体内部の温度が上昇する。
• 高い周囲温度
  モジュールの定格温度範囲に近い、またはそれを超える環境で動作させると、冷却効率が低下します。
• 高いポート密度
  モジュールが密集して配置されると、累積的な熱が発生し、全体の熱負荷が増加する。
• モジュールの品質にばらつきがある
  設計や素材が最適でない交換用モジュールは、放熱効率が低下する可能性があります。

原因と結果をより分かりやすく関連付けるために、以下の表は簡略化された対応関係を示しています。

実際の多くのケースでは、複数の要因が同時に発生します。例えば、温暖な環境で空気の流れが制限された状態で高密度に展開すると、熱ストレスが著しく増大する可能性があります。

実践的な解決策

熱問題の解決には、特定された根本原因に基づいた的を絞った対策が必要です。重要なのは、ほとんどの問題はシステム全体を交換することなく軽減できるということです。

効果的な解決策は次のとおりです。

1. 空気の流れを改善する
   • スイッチ筐体に換気口またはファンを追加する
   • 空気の循環を妨げる障害物を取り除く
2. 配置レイアウトを最適化する
   • 可能な限り港湾密度を低減する
   • 熱の集中を最小限に抑えるため、使用頻度の高いモジュールは間隔を空けて配置する。
3. 環境条件の制御
   • 機器を熱源から離れた場所に移動してください。
   • 極端な環境では温度制御された筐体を使用してください。
4. 性能の低いモジュールを交換する
   • 熱性能が実証済みの、より高品質な交換用モジュールを使用してください。
   • 展開前に仕様とテストデータを確認する

これらの対策は体系的に実施する必要があります。例えば、空気の流れを改善すればすぐに効果が得られることが多い一方、長期的な安定性を確保するためにはモジュールの交換が必要になる場合もあります。

実際には、効果的なトラブルシューティングは、観察、根本原因の特定、そして段階的な改善を組み合わせることで実現します。環境要因と設計要因の両方に対処することで、Hirschmann M-SFP-SX-LCの交換用モジュールにおけるほとんどの熱問題は効率的に解決できます。

産業用光モジュールの熱設計における将来の動向

産業用光モジュールの熱設計は、高効率化、高度な監視機能、そして過酷な環境への適応性の向上を目指して進化を続けています。重要な点は、将来のSFPモジュールは発熱量が少ないだけでなく、よりインテリジェントな熱管理が可能になり、要求の厳しい環境下での熱関連の故障リスクを低減できるということです。

低消費電力光部品の進歩

熱発生源での発熱量を削減することは、熱性能を向上させる最も効果的な方法の一つです。イノベーションの主な方向性は、光学性能を損なうことなく消費電力を削減することです。

半導体設計と信号処理の改良により、現代の光部品はエネルギー効率が向上しています。例えば、マルチモードおよびシングルモードのトランシーバーで使用される最新のレーザー技術は、安定した出力を維持しながら駆動電流を低減できるため、発熱量も直接的に減少します。同様に、最適化された受信回路は信号をより効率的に処理できるため、不要な電力損失を最小限に抑えることができます。

もう一つの重要なトレンドは、より少ないチップに複数の機能を統合することです。複数のコンポーネントを単一のより効率的なICに統合することで、メーカーは消費電力と内部発熱量の両方を削減できます。これにより、全体の温度が低下するだけでなく、コンパクトなSFPフォームファクタ内での熱管理も簡素化されます。

その結果、Hirschmann M-SFP-SX-LCの将来の代替モジュールは、連続負荷条件下であっても、より低い基本温度で動作することが期待される。

強化された素材とパッケージ

発熱量の低減に加え、材料や包装の改良によって放熱効率も向上している。重要なのは、熱伝導率と構造設計の改善によって、より均一で効率的な熱分布が実現することである。

最新のモジュール設計では、熱伝導性を向上させるために、高度な金属合金や洗練された筐体構造がますます多く採用されています。これらの材料により、内部部品から外部筐体への熱伝導が促進され、局所的な高温部の発生が抑制されます。

パッケージ設計も進化を続けています。より精密な機械構造により、モジュールとSFPケージ間の接触が改善され、ホストデバイスへの熱伝達が向上します。場合によっては、導電性パッドや最適化されたPCB層などの内部熱インターフェースによって、熱伝導経路がさらに強化されます。

これらの技術進歩は、特に従来の設計では困難を伴う高密度環境や高温環境において、熱性能の一貫性を総合的に向上させる。

インテリジェントな温度監視

熱管理は、インテリジェントな監視とデータ分析の活用により、より積極的なアプローチへと進化している。その主な結論は、将来のシステムは、熱問題が性能に影響を与える前に予測し、対応できるようになるということである。

最新のモジュールは既に、リアルタイムの温度データを提供するDOM/DDM機能をサポートしています。これを基に、より高度な分析機能をシステムレベルで統合する新しいアプローチが開発されています。ネットワークシステムは、時間の経過に伴う温度変化の傾向を分析することで、緩やかな温度変化や急激な温度上昇といった異常なパターンを検出できます。

これにより、いくつかの実用的な機能が実現します。

• 予知保全
  システムは、熱ストレスによって故障する可能性のあるモジュールを特定し、問題が発生する前に交換することができる。
• 動的な作業負荷調整
  トラフィックを複数のポートに再分配することで、特定のモジュールにかかる熱負荷を軽減できる。
• 自動アラートと統合
  温度しきい値はアラートをトリガーしたり、統合したりできます ネットワーク管理システム リアルタイムの対応を実現します。

これらの動向は、受動的な熱管理から能動的な熱管理への移行を示している。将来の産業ネットワークは、過熱に単に反応するのではなく、熱状態を継続的に監視・最適化することで安定性を維持するようになるだろう。

？ 結論

Hirschmann M-SFP-SX-LCの代替モジュールは同等の性能を発揮できますが、構造化された放熱試験を通じてその熱特性を慎重に検証する必要があります。本分析全体を通して示されているように、モジュール設計、環境条件、ワークロードなどの要因は温度安定性に直接影響を与えます。M-SFP-SX-LCの代替モジュールが安全な動作温度を維持することは、信号の完全性を維持し、リンクの不安定性を回避し、産業用ネットワークの長期的な信頼性を確保するために不可欠です。

実務的な観点から、重要な知見は以下のように要約できます。

• 交換用モジュールを選択する際には、互換性と同様に熱性能も重要です。
• 放熱効率は、モジュールの設計と設置条件の両方に依存します。
• 連続負荷と高い周囲温度が主なストレス要因である
• DOM/DDMによる温度監視は、問題の早期発見に役立ちます。
• 適切な空気の流れと間隔は、動作安定性を大幅に向上させる。

これらの原則を適用することで、ネットワークエンジニアは過熱のリスクを軽減し、要求の厳しい環境下でも安定したパフォーマンスを確保できる。

Hirschmann M-SFP-SX-LC の信頼性の高い代替品を必要とする展開においては、実際の熱試験で検証済みのモジュールを選択することが重要なステップとなります。 LINK-PP オフィシャルストア これらのモジュールは産業環境を念頭に設計されており、安定した性能、検証済みの互換性、および安定した熱特性を提供します。放熱性能を重視してモジュールを評価することで、ネットワークの安定性が即座に向上するだけでなく、長期的な運用効率も向上します。
