SFP-H10GB-CUxM ガイド：機能、仕様、および用途

企業ネットワークやデータセンターのインフラストラクチャがより高い帯域幅要件へと進化し続けるにつれ、10GbE接続は効率的で信頼性の高いデータ伝送のための重要な基盤となっています。短距離ネットワークリンクにおいては、高速性能、低遅延、容易な導入、低消費電力化を実現しつつ、安定した接続性を維持できるソリューションがますます求められています。

SFP-H10GB-CUxMは、短距離10G接続のニーズに対応するために設計されたパッシブSFP+ダイレクトアタッチ銅（DAC）ケーブルです。SFP+コネクタと銅ツインアックスケーブル技術を組み合わせることで、光ソリューションが不要なサーバー間、スイッチ間、ストレージネットワーク環境において、実用的な接続オプションを提供します。

この記事では、SFP-H10GB-CUxMの設計特性、技術仕様、伝送原理、用途、互換性に関する考慮事項など、詳細な概要を説明します。読者は以下のことを学ぶことができます。

• 10G SFP+ DACケーブルとしてのSFP-H10GB-CUxMの主な特徴と構造
• パフォーマンスと導入決定に影響を与える技術的パラメータ
• ネットワーク統合における一般的なアプリケーションシナリオと互換性要因

これらの側面を検討することで、ネットワークエンジニアやIT専門家は、最新の10GbEインフラストラクチャにおけるSFP-H10GB-CUxMの役割をより深く理解し、特定の短距離接続要件への適合性を評価できるようになります。

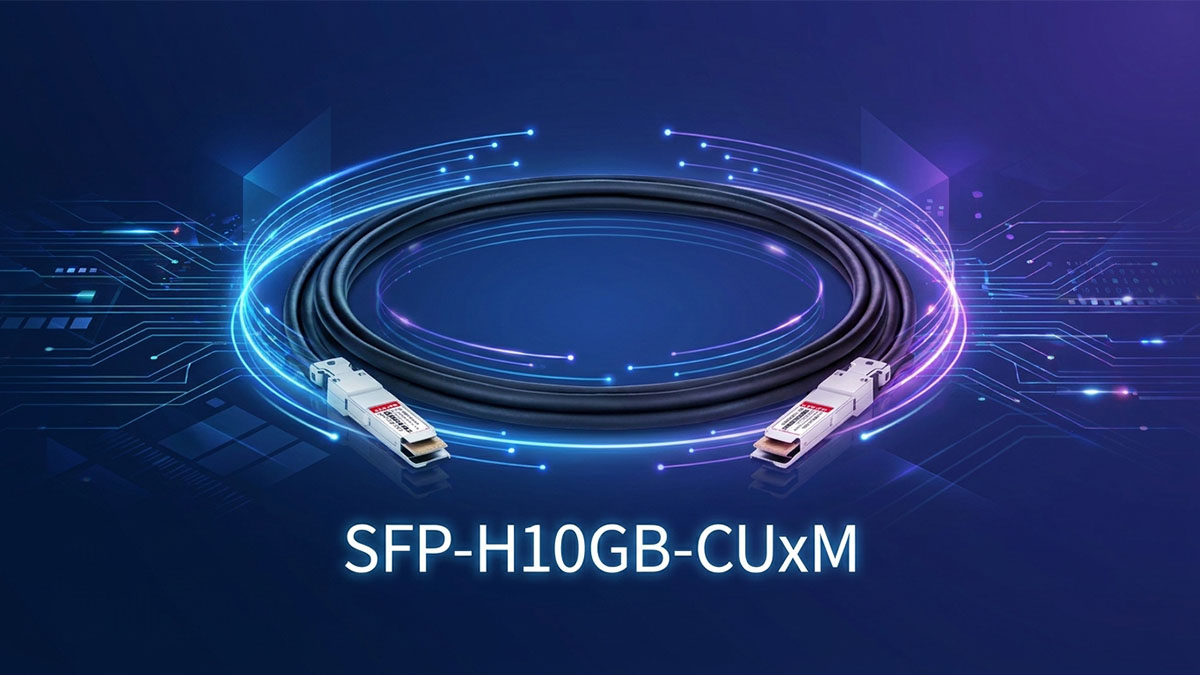

SFP-H10GB-CUxMの概要

SFP-H10GB-CUxMは、SFP+ポートを搭載したネットワーク機器間の短距離高速データ伝送用に設計された10G SFP+ダイレクトアタッチ銅（DAC）ケーブルです。SFP+コネクタとパッシブ銅ケーブルアセンブリを組み合わせることで、シンプルかつ効率的な接続ソリューションを提供し、低遅延と電力効率が重要なデータセンター、エンタープライズネットワーク、ストレージ環境に適しています。

SFP-H10GB-CUxMとは何ですか？

SFP-H10GB-CUxMは、10Gbpsイーサネット接続をサポートするSFP+-SFP+パッシブ銅ケーブルのシリーズです。「xM」という接尾辞はケーブルの長さをメートル単位で表しており、設置距離の要件に応じて異なるバージョンを選択できます。例えば、SFP-H10GB-CU1Mは1メートルケーブル、SFP-H10GB-CU3Mは3メートルケーブル、SFP-H10GB-CU5Mは5メートルケーブルを表します。

SFP-H10GB-CUxMの主な特徴は以下のとおりです。

• SFP+インターフェースを介した10GbE接続向けに設計されています。
• 受動型ツインアックス銅ケーブル技術を用いて直接電気信号を伝送します。
• 固定長の銅ケーブルアセンブリに2つのSFP+コネクタを統合
• さまざまな短距離展開シナリオに対応できるよう、異なるケーブル長が用意されています。
• 個別の光モジュールや光ファイバーパッチケーブルを必要としない、プラグアンドプレイ接続方式を提供します。

SFP-H10GB-CUxMは銅線による直接接続を採用しているため、同一ラック内または隣接するネットワーク機器間の短距離リンクに最適化されています。この設計により、設置の複雑さを軽減しながら、信頼性の高い10Gネットワ​​ーク性能を維持できます。

SFP-H10GB-CUxMの主な特徴

SFP-H10GB-CUxMは、パッシブ銅線構造、柔軟な長さオプション、効率的な伝送性能を特徴としており、短距離10GbE接続において広く採用されています。光ファイバーベースの代替製品と比較して、消費電力の削減とネットワーク展開の簡素化に重点を置いて設計されています。

SFP-H10GB-CUxMの主な特徴は以下のとおりです。

• 受動銅伝送： このケーブルは、光変換部品を必要とせず、銅導体を通して電気信号を直接伝送する。
• 複数の長さのオプション: CUxMの命名形式により、ユーザーは物理的な設置要件に応じて適切なケーブル長を識別し、選択することができます。
• 低消費電力： 受動型DAC構造は、一般的に能動型光接続ソリューションよりも消費電力が少ない。
• 低遅延性能： 直接的な電気伝送は、データ通信時の追加的な信号処理を最小限に抑えます。
• 高密度展開のサポート： コンパクトなSFP+フォームファクターは、混雑したネットワークラックにおけるケーブル管理の最適化に役立ちます。

これらの特性により、SFP-H10GB-CUxMは、サーバーラック、トップオブラック型スイッチングアーキテクチャ、ストレージネットワークシステムなど、限られた距離で信頼性の高い10G接続を必要とする環境に特に適しています。

SFP-H10GB-CUxMケーブルの設計と構造

SFP-H10GB-CUxMのケーブル構造は、高密度ネットワーク環境における設置を簡素化しつつ、安定した信号伝送を実現するように設計されています。2つのSFP+コネクタがシールド付きツインアキシャル銅ケーブルで接続されており、ケーブル長はCUxMのバリアントによって異なります。

主な構成要素は以下のとおりです。

• 両端にSFP+コネクタを搭載し、互換性のあるスイッチ、サーバー、ストレージデバイスに直接接続可能。
• 高速電気信号伝送用に設計されたシールド付きツインアックス銅ケーブル
• ラックレイアウトに合わせて、1メートル、3メートル、5メートルといった固定長のケーブルをご用意しています。
• ケーブルとトランシーバーを別々に選択する必要性を減らせる統合アセンブリ

SFP-H10GB-CUxMは固定長設計のため、ネットワークの設置が簡素化され、ケーブルの整理も容易になります。しかし、ケーブルのたるみが大きすぎるとラック管理に影響が出る一方、短すぎると導入の柔軟性が制限されるため、適切な長さを選択することが重要です。そのため、CUxMの長さ仕様は、10G短距離ネットワーク接続を計画する際に重要な役割を果たします。

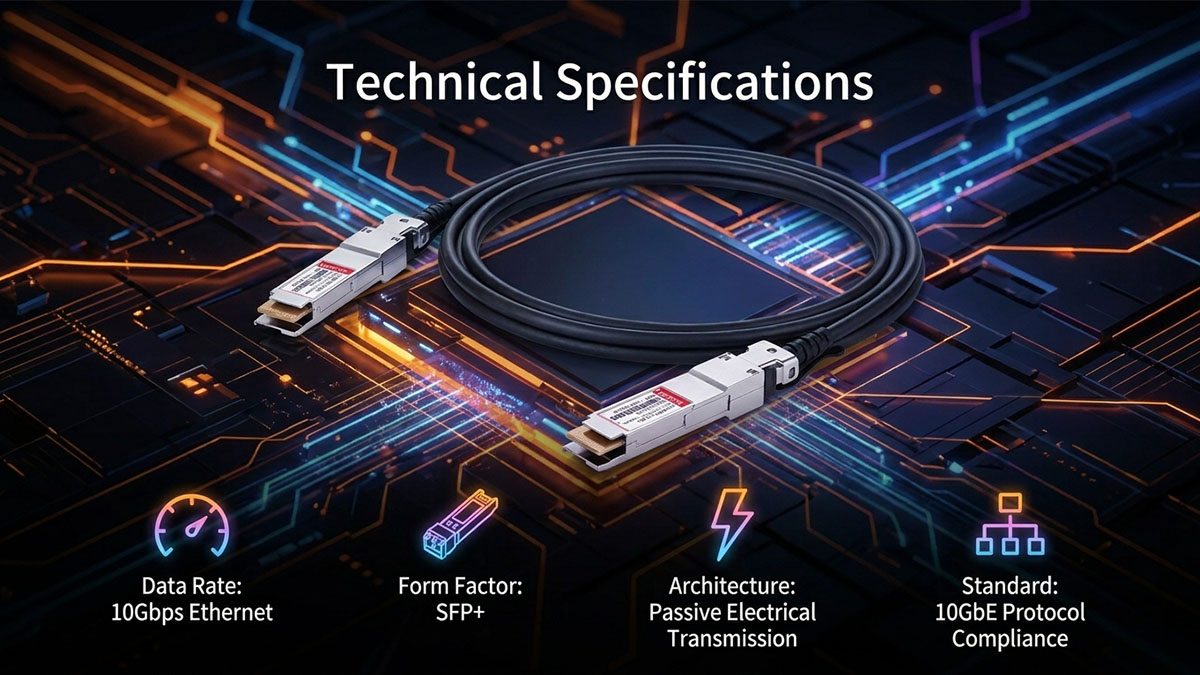

SFP-H10GB-CUxM 技術仕様

SFP-H10GB-CUxMの技術仕様では、10G伝送能力、パッシブ銅構造、電気的特性、および物理設計パラメータが規定されています。これらの仕様により、ケーブルが短距離SFP+ネットワーク接続でどのように動作するか、また特定のデータセンターや企業環境における導入要件を満たすことができるかどうかが決定されます。

データレートと伝送性能

SFP-H10GB-CUxMは、10GbE短距離接続向けに設計されており、パッシブ銅ケーブルアセンブリを介して10Gbpsのデータ伝送速度を実現します。低遅延と安定した電気信号伝送が求められるSFP+ポート間の直接接続に最適化されています。

SFP-H10GB-CUxMの主な伝送関連仕様は以下のとおりです。

これらのパラメータにより、SFP-H10GB-CUxMは互換性のあるスイッチ、サーバー、ストレージデバイス間での高速データ交換をサポートします。パッシブDAC設計により光電変換が不要となり、短距離接続における低伝送遅延の維持に貢献します。

電気的特性

SFP-H10GB-CUxMの電気的仕様は、SFP+ホストインターフェースとの互換性を維持しながら、銅導体による信頼性の高い信号伝送を保証するように設計されています。レーザー送信機と受信機に依存する光モジュールとは異なり、このパッシブケーブルアセンブリは、接続されたデバイス間で電気信号を直接伝送します。

主な電気的特性は以下のとおりです。

• 3.3V単一電源インターフェース
• AC結合入出力設計
• 信号完全性を確保するための100Ω差動インピーダンス
• 電磁干渉を低減するための強化されたEMI設計
• アクティブ光接続ソリューションと比較して低消費電力

これらの電気的特性により、SFP-H10GB-CUxMは、複数の高速接続が同時に動作する高密度ラック環境においても、安定した通信を維持することができます。

機械的および環境的仕様

SFP-H10GB-CUxMの機械設計は、設置の柔軟性、ケーブル管理の効率性、および管理されたネットワーク環境における信頼性の高い動作に重点を置いています。「xM」はケーブルの長さが異なることを示しており、ユーザーは物理的な設置要件に基づいて適切なバージョンを選択できます。

SFP-H10GB-CUxMの一般的な長さオプションは以下のとおりです。

ケーブルの構造は一般的に、両端にSFP+コネクタを内蔵したシールド付きツインアックス銅線を使用しています。信号性能を維持するために、ケーブルの長さによって異なる太さの線材が使用される場合があり、短いケーブルでは細い導体が、長いケーブルでは太い導体が用いられるのが一般的です。

環境仕様には通常、以下の項目が含まれます。

• 標準的なデータセンター環境に適した動作温度範囲
• 輸送および在庫管理における保管温度許容範囲
• 環境に配慮した展開のためのRoHS指令準拠材料

これらの機械的および環境的特性により、SFP-H10GB-CUxMは、ケーブル距離の要件がDACの制限内に収まる屋内ネットワークアプリケーションに適しています。

規格およびプロトコルの互換性

SFP-H10GB-CUxMは、SFP+ダイレクトアタッチ銅線接続に関する業界標準に準拠しており、互換性のある10GbEネットワーク機器との相互運用性を実現します。適切な標準準拠により、ケーブルは対応するスイッチ、サーバー、ネットワークアダプタと正しく通信できます。

主な互換性規格とプロトコルは以下のとおりです。

• IEEE 802.3ae 10ギガビットイーサネット対応
• SFP+ MSAインターフェース準拠
• SFF-8431電気仕様への準拠
• SFF-8432の機械的仕様への準拠
• 互換性のある環境での10Gファイバーチャネルのサポート

これらの規格は、SFP-H10GB-CUxMの電気インターフェース、コネクタ構造、および通信要件を定義するのに役立ちます。ただし、実際の導入においては、ケーブルのコーディングとファームウェアの要件が使用する特定のネットワーク機器で受け入れられるかどうかを確認する必要があります。

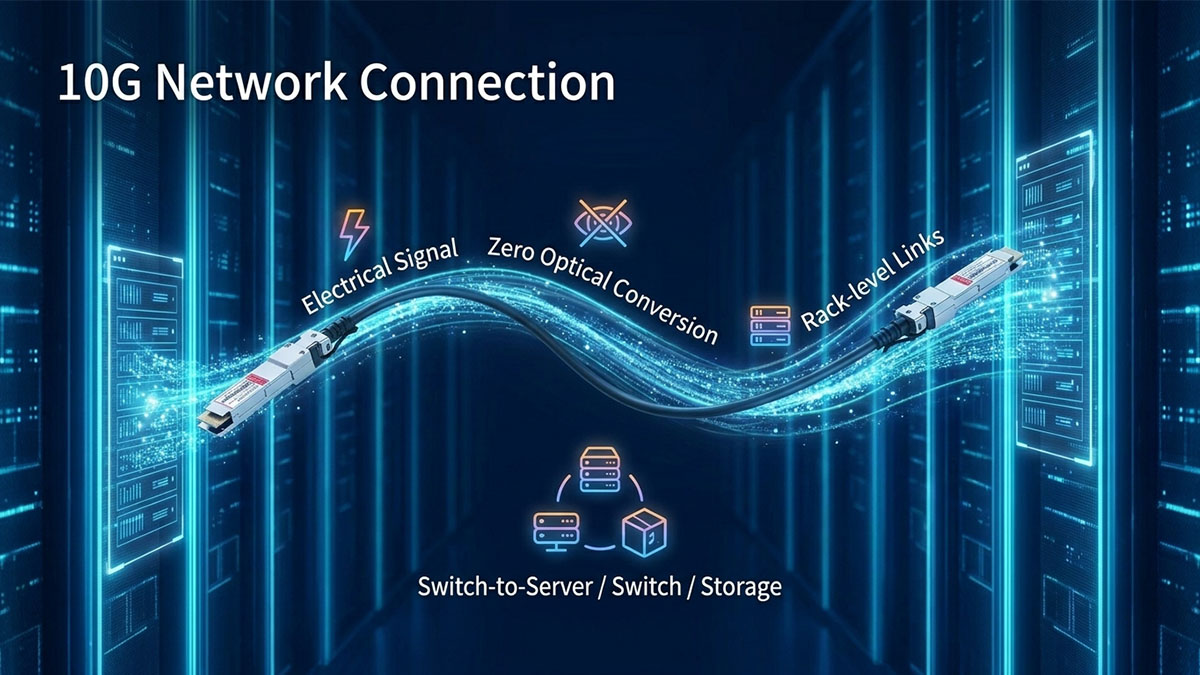

SFP-H10GB-CUxMが10Gネットワ​​ーク接続でどのように動作するか

SFP-H10GB-CUxMは、SFP+ポートを搭載した2つのネットワーク機器間で、パッシブ銅ケーブルアセンブリを介して電気信号を直接伝送することで動作します。電気信号を光信号に変換して光ファイバーで伝送する代わりに、銅線ベースの直接接続経路を提供することで、短距離10Gネットワ​​ークの展開における複雑さ、消費電力、および遅延を低減します。

信号伝達プロセス

SFP-H10GB-CUxMは、シンプルな電気伝送プロセスによって10GbE通信を実現します。接続されたネットワーク機器は高速データ信号を生成・処理し、パッシブDACケーブルはケーブル内部でアクティブ信号増幅を行うことなく、銅導体を通してこれらの信号を伝送します。

信号伝送プロセスは、以下の手順で構成されます。

1. データ信号生成
   • スイッチ、サーバー、ネットワークアダプタなどのネットワーク機器は、SFP+ポートを介して10GbEの電気信号を生成します。
   • ホストデバイスは、サポートされているイーサネットまたはファイバーチャネルプロトコルに従ってデータストリームを準備します。
2. 銅導体を介した電気信号伝送
   • 信号はSFP-H10GB-CUxM内部のツインアックス銅ケーブルを通って伝送されます。
   • シールドされた銅構造は、伝送中の信号の完全性を維持し、電磁干渉を低減するのに役立ちます。
3. 信号の受信と処理
   • 受信側のSFP+インターフェースは、ケーブルからの電気信号を取得します。
   • 接続されたデバイスは、受信したデータを処理し、ネットワークアーキテクチャを通して転送します。

SFP-H10GB-CUxMはパッシブ設計を採用しているため、ケーブル内部には光レーザー、フォトダイオード、信号増幅部品は含まれていません。この直接伝送方式により、短距離接続において低遅延と低消費電力を実現できます。

接続アーキテクチャ

SFP-H10GB-CUxMは、主に両方のデバイスが限られた物理的距離内に配置されているポイントツーポイント10G接続に使用されます。内蔵のSFP+コネクタにより、追加の光ファイバーパッチケーブルや個別のトランシーバーモジュールを使用することなく、互換性のあるネットワーク機器間を直接接続できます。

一般的なSFP-H10GB-CUxM接続アーキテクチャには以下が含まれます。

これらの接続シナリオは、SFP-H10GB-CUxMが、機器が近接して配置されるデータセンターや企業環境で広く使用されている理由を示しています。CU1M、CU3M、CU5Mなどのオプションを含む固定長ケーブル設計により、ネットワークエンジニアはラックのレイアウトや機器の間隔に基づいて適切なケーブル長を選択できます。

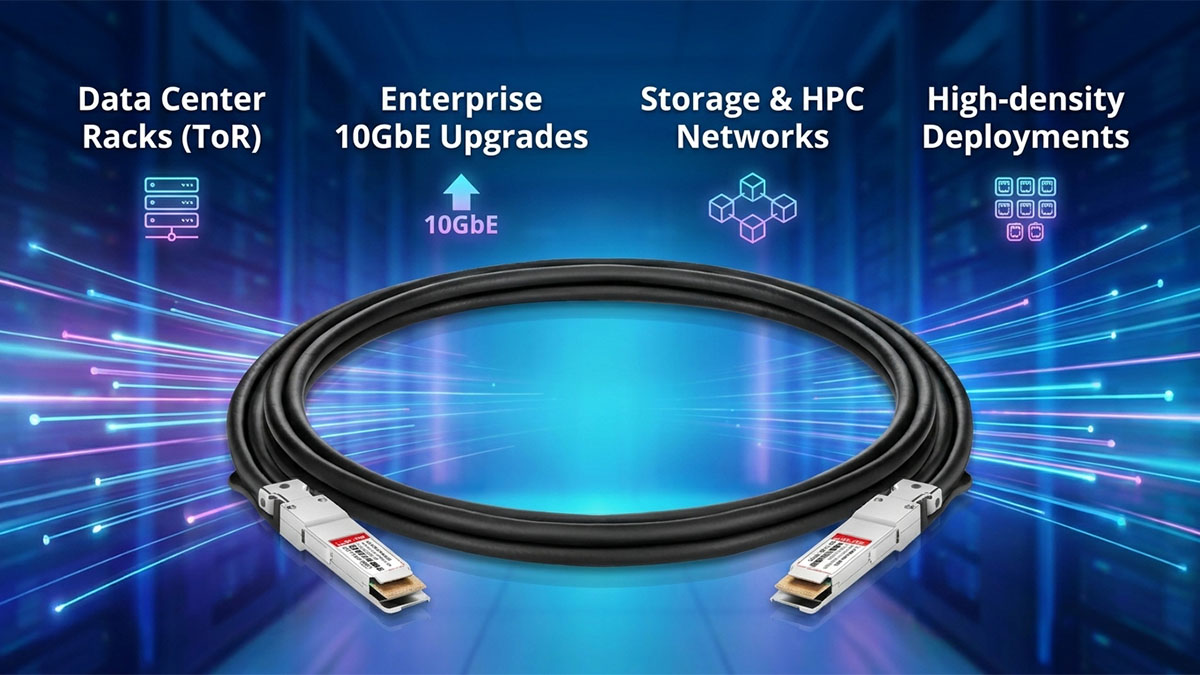

? 最新ネットワークにおけるSFP-H10GB-CUxMの応用

SFP-H10GB-CUxMは、高速接続、低遅延、およびケーブル配線の簡素化が求められる短距離10GbEネットワーク環境で主に使用されます。パッシブSFP+ DAC設計を採用しているため、近接するデバイス間の直接接続に依存するデータセンター、エンタープライズサーバー室、およびストレージネットワークに特に適しています。

データセンターラック接続

SFP-H10GB-CUxMは、限られた物理的スペース内に設置されたサーバー、スイッチ、ストレージシステムを効率的に接続できるソリューションであるため、データセンターのラック環境で広く採用されています。統合されたSFP+コネクタにより、別途光モジュールや光ファイバーパッチケーブルを用意する必要がなく、ラックレベルでの設置が簡素化されます。

一般的なデータセンターアプリケーションには以下が含まれます。

• サーバーとトップオブラック（ToR）スイッチの接続
  • SFP+ネットワークアダプタを搭載したサーバーをToRスイッチに接続します。
  • 仮想化、クラウドワークロード、エンタープライズアプリケーション向けの高帯域幅データ交換をサポートします。
  • サーバーキャビネット内のケーブル配線の複雑さを軽減するのに役立ちます。
• ラックレベルスイッチの相互接続
  • 同一ラック内または隣接するラックに配置されたスイッチ間の直接リンクを提供します。
  • 複数の10G接続を必要とする高密度ネットワークアーキテクチャをサポートします。
  • 限られたスペース環境でも効率的なケーブル管理を可能にします
• ストレージシステムの接続性
  • ストレージ環境内のストレージサーバーとネットワークスイッチを接続します。
  • 安定したスループットと低い通信遅延を必要とするアプリケーションをサポートします。

SFP-H10GB-CU1M、SFP-H10GB-CU3M、SFP-H10GB-CU5Mなど、さまざまな長さのケーブルが用意されているため、ネットワークエンジニアはラックのレイアウトや機器の間隔に応じて適切なオプションを選択できます。

エンタープライズネットワークインフラストラクチャ

SFP-H10GB-CUxMは、近隣のネットワーク機器間で信頼性の高い10G接続を必要とする企業ネットワークにも適しています。これにより、組織はシンプルな物理インフラストラクチャを維持しながら、内部ネットワークリンクをアップグレードできます。

一般的なエンタープライズ展開シナリオは次のとおりです。

• スイッチ間接続
  • 近距離に設置された集約スイッチ、アクセススイッチ、または分配装置を接続します。
  • 追加の光コンポーネントなしで直接10Gアップリンクオプションを提供します
• サーバー室の接続性
  • エンタープライズ機器室にあるアプリケーションサーバー、ネットワーク機器、スイッチを接続する。
  • データベースアクセスや内部データ交換など、帯域幅を大量に消費するワークロードをサポートします。
• ネットワーク機器の統合
  • 複数のSFP+デバイスが近接して設置されている環境での接続を簡素化するのに役立ちます。
  • 短距離リンクに必要な個々のコンポーネントの数を削減します。

企業環境において、SFP-H10GB-CUxMは、ネットワーク機器がDAC伝送範囲内に配置されている場合に最も効果を発揮します。一般的に、長距離の建物間接続やキャンパスリンクではなく、内部接続に選択されます。

ストレージと高性能コンピューティングネットワーク

SFP-H10GB-CUxMは、低遅延かつ安定した高速通信が重要なストレージおよび高性能コンピューティング環境で広く使用されています。パッシブDACケーブルは、ストレージエリアネットワーク（SAN）、ネットワーク接続ストレージ（NAS）、高密度コンピューティングインフラストラクチャにおける短距離接続に使用されます。

主な適用シナリオは以下のとおりです。

これらのアプリケーションは、SFP-H10GB-CUxMのパッシブ銅アーキテクチャの恩恵を受ける。なぜなら、光変換なしで直接電気伝送が可能だからである。これにより、近接するデバイス間の効率的な通信を維持しながら、消費電力を削減できる。

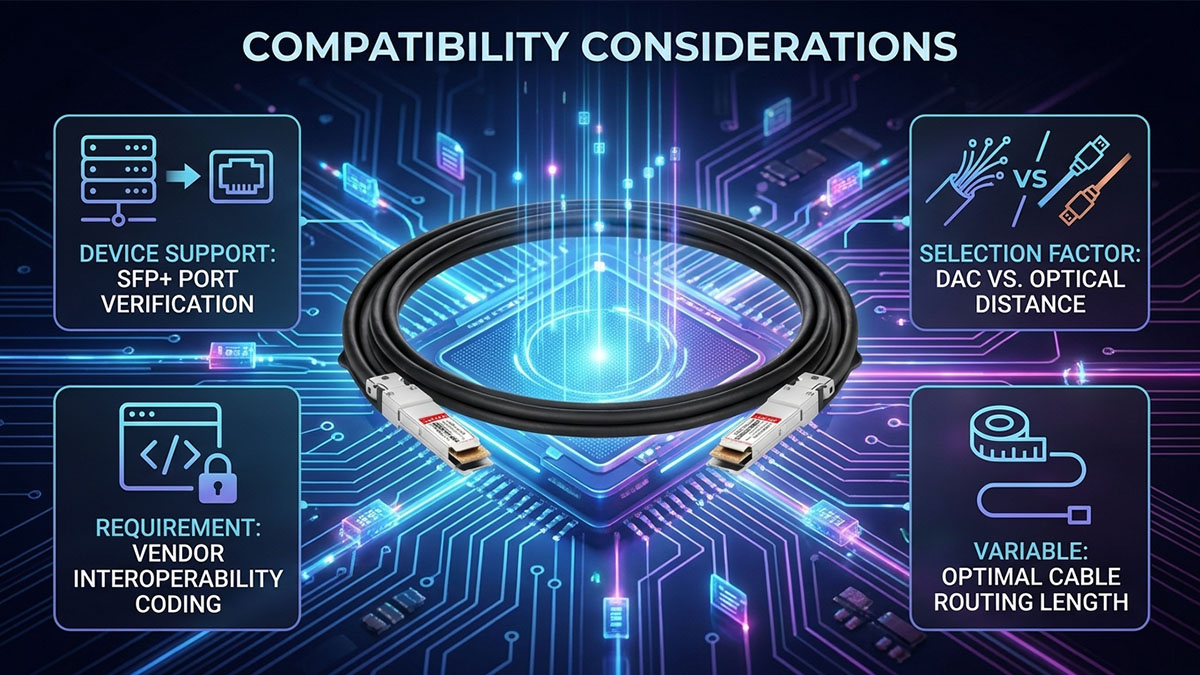

SFP-H10GB-CUxMの互換性に関する考慮事項

SFP-H10GB-CUxMの互換性は、主にSFP+ポートのサポート、デバイスの相互運用性、ケーブルのコーディング、および導入要件によって決まります。一般的なSFP+ DAC規格に準拠していますが、正常に動作するかどうかは、接続されたスイッチ、サーバー、およびネットワークアダプタが特定のケーブル構成を認識し、サポートするかどうかに左右されます。

デバイスの互換性に関する要素

SFP-H10GB-CUxMは、SFP+同士を直接接続するパッシブ銅ケーブルアセンブリとして設計されているため、接続の両端に互換性のあるSFP+インターフェースが必要です。導入前に、ネットワーク管理者は、接続するデバイスが10G SFP+ DAC接続をサポートし、ケーブルモジュールを正しく識別できることを確認する必要があります。

主なデバイス互換性要因は以下のとおりです。

• SFP+ポートの可用性
  • 接続する両方のデバイスは、互換性のあるSFP+ポートを備えている必要があります。
  • ポートは、ネットワーク環境に応じて、10GbEまたは互換性のある10Gファイバーチャネルアプリケーションをサポートする必要があります。
• ベンダー互換性要件
  • 一部のネットワーク機器プラットフォームは、ベンダー固有のケーブル認識ポリシーを適用します。
  • SFP-H10GB-CUxMケーブルの規格は、接続するスイッチ、サーバー、またはアダプターの要件に合致している必要があります。
• ファームウェアとシステム認識
  • ネットワーク機器は、ケーブルのEEPROMに保存されているケーブル識別情報を検証する場合があります。
  • サポートされていないケーブルや認識されないケーブルでは、安定した接続を確立するために互換性のあるコーディングオプションが必要になる場合があります。
• ホスト側のサポート
  • ネットワークインターフェースカード（NIC）、スイッチ、およびストレージコントローラは、パッシブDAC動作をサポートする必要があります。
  • ホストデバイスによっては、サードパーティ製または互換性のあるDACケーブルを有効にするために、適切な構成設定が必要になる場合があります。

SFP-H10GB-CUxMはアクティブ信号増幅を行わないパッシブケーブルであるため、信頼性の高い通信を実現するには、デバイス側の電気的互換性が重要な役割を果たします。

SFP-H10GB-CUxMと光SFP+モジュールの比較

SFP-H10GB-CUxMモジュールと光SFP+モジュールはどちらも10G接続を提供しますが、それぞれ異なる導入環境向けに設計されています。主な違いは伝送媒体にあり、SFP-H10GB-CUxMはパッシブ銅線を使用するのに対し、光ソリューションは光ファイバーと光変換コンポーネントに依存しています。

以下の比較表は、両者の主な相違点を浮き彫りにしています。

SFP-H10GB-CUxMは、機器が近接して配置される短距離接続に一般的に好まれますが、より長い伝送距離、柔軟なルーティング、またはケーブル重量の軽減が必要な場合は、光SFP+ソリューションの方が適しています。

ケーブル長選択ガイドライン

SFP-H10GB-CUxMケーブルの適切な長さを選択することは、互換性計画において重要な要素です。なぜなら、パッシブDACケーブルは限られた距離でのアプリケーション向けに最適化されているからです。「xM」という接尾辞は、CU1M、CU3M、CU5Mなどのように、ケーブルの長さをメートル単位で示しています。

適切なケーブルの長さを選択する際には、以下の要素を考慮してください。

• デバイス間の物理的な距離
  • SFP+ポート間の実際の接続経路に合ったケーブルの長さを選択してください。
  • ラックの整理に影響を与える可能性があるため、ケーブルのたるみが過剰にならないようにしてください。
• ラックのレイアウトとケーブル配線
  • 短いケーブルは、同じラック内に設置された機器に適しています。
  • より長いDACオプションを使用すると、近接する機器間の接続をサポートできます。
• 今後のネットワーク調整
  • 機器の移設やラックの改造の可能性を検討してください。
  • ケーブルの不要な混雑を引き起こさずに、十分な柔軟性を確保できる長さを選択してください。

例えば、SFP-H10GB-CU1Mはサーバーとスイッチ間の短い接続によく使用されますが、SFP-H10GB-CU3MやSFP-H10GB-CU5Mバージョンは、より大規模なラックレイアウトに対して柔軟性を提供します。

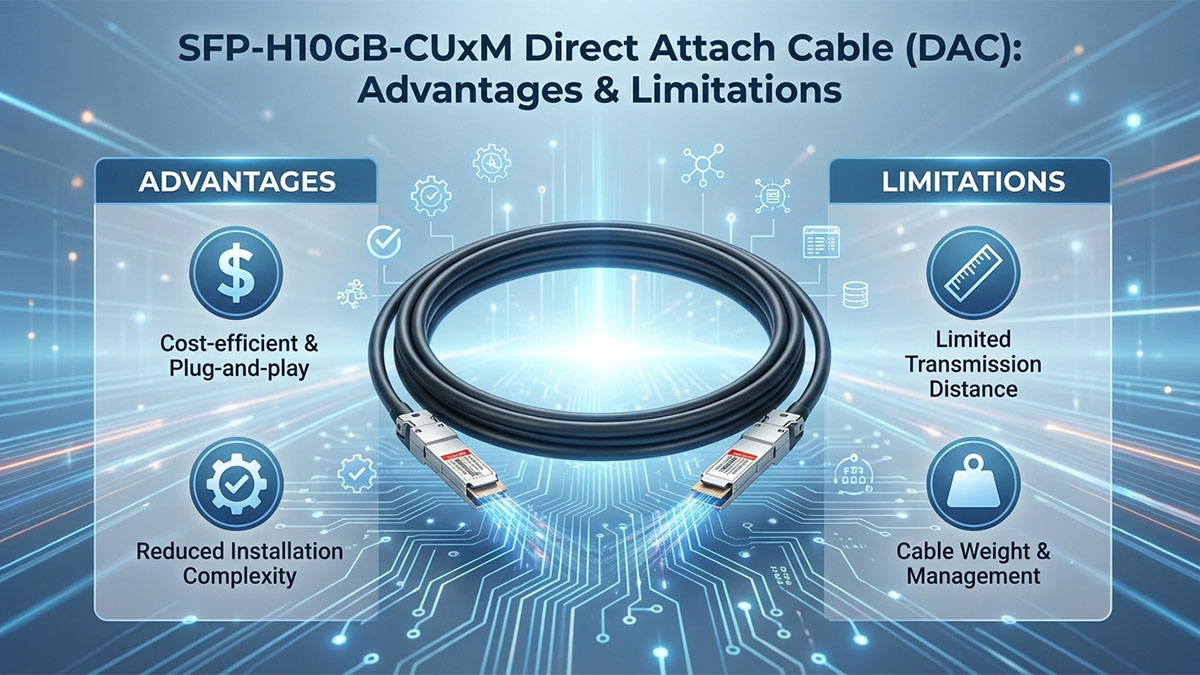

SFP-H10GB-CUxMの利点と制限

SFP-H10GB-CUxMは、低消費電力、低遅延伝送、簡単な設置を兼ね備え、短距離ネットワーク展開向けに効率的な10G接続オプションを提供します。しかし、パッシブ銅線設計のため、伝送距離、ケーブルの柔軟性、展開環境に関して制約が生じる場合もあります。ネットワーク専門家は、これらの利点と制約の両方を理解することで、SFP-H10GB-CUxMが特定の10GbEアプリケーションに適しているかどうかを判断できます。

SFP-H10GB-CUxMの利点

SFP-H10GB-CUxMは、特にデータセンターやラックレベルなど、デバイスが物理的に近接している環境における短距離10Gネットワ​​ーク接続に、数々のメリットを提供します。パッシブDACアーキテクチャを採用しているため、光変換コンポーネントが不要となり、シンプルで効率的な接続ソリューションを実現します。

SFP-H10GB-CUxMの主な利点は以下のとおりです。

• 低消費電力
  • 受動的な銅製設計では、光送信機、受信機、または能動的な信号処理部品は不要です。
  • 多くの光接続ソリューションと比較して消費電力が大幅に少なく、高密度展開におけるエネルギー消費量の削減に貢献します。
• 低遅延伝送
  • 電気信号を直接伝送することで、追加の変換プロセスを削減できます。
  • これは、サーバーとスイッチ間、ストレージとスイッチ間の接続など、近接するデバイス間での高速通信を必要とするアプリケーションに適しています。
• 簡易インストール
  • SFP-H10GB-CUxMは、SFP+コネクタと銅ケーブルを単一のアセンブリに統合しています。
  • ネットワークエンジニアは、光モジュールと光ファイバーパッチケーブルを個別に選択することなく、ケーブルを敷設できる。
• 費用対効果の高い短距離接続
  • 統合型DAC設計により、10G接続に必要な部品点数を削減できます。
  • これは、光ファイバーインフラが不要なラックレベルの導入において、実用的な代替手段を提供する。
• 柔軟な長さ選択
  • CUxMの命名形式により、さまざまな物理的なレイアウトに合わせて、異なる長さのケーブルを使用できるようになります。
  • CU1M、CU3M、CU5Mなどのオプションは、さまざまなラック構成や機器の設置間隔に関する要件に対応するのに役立ちます。

これらの利点により、SFP-H10GB-CUxMは、効率的な10G接続、簡単な導入、および信頼性の高い近距離通信を優先する環境に適した選択肢となります。

SFP-H10GB-CUxMの制限事項

SFP-H10GB-CUxMは短距離アプリケーションでは優れた性能を発揮するものの、そのパッシブ銅構造ゆえに、展開上の制約も生じます。主な制約は、伝送距離、物理的特性、およびネットワーク拡張の柔軟性に関連しています。

SFP-H10GB-CUxMの主な制限事項は以下のとおりです。

• 伝送距離の制限
  • パッシブDACケーブルは、主に短距離接続向けに設計されています。
  • これらは一般的に、長距離ネットワークリンクよりも、ラック内または隣接ラックへの設置に適しています。
• 設置の柔軟性の低下
  • 光ファイバーケーブルとは異なり、銅製DACケーブルは長さが固定されており、配線の自由度が限られている。
  • 大規模施設における長距離ケーブル配線には、光ファイバーによるソリューションが必要となる場合がある。
• ケーブルの太さと重量に関する考慮事項
  • 銅製のツインアックスケーブルは、光ファイバーケーブルよりも太く重い場合がある。
  • 多数のDAC接続を伴う高密度展開では、綿密なケーブル管理計画が必要となる場合があります。
• 環境の制限
  • 銅線を用いた接続方法は、適切に設置された光ファイバー接続に比べて、電磁干渉の影響を受けやすい可能性がある。
  • これらは主に、管理された屋内ネットワーク環境向けに設計されています。
• 将来の拡張性に限界がある
  • ネットワーク構成が複雑化し、接続距離が長くなるにつれて、パッシブDACソリューションでは十分な柔軟性が得られなくなる可能性がある。
  • より大規模なインフラストラクチャでは、より長い伝送距離とより幅広い展開オプションを実現するために、光トランシーバーが必要となる場合があります。

これらの制約は、SFP-H10GB-CUxMの想定される用途における価値を損なうものではありません。むしろ、ケーブルソリューションをネットワーク距離、物理的なレイアウト、および将来の拡張要件に適合させることの重要性を強調するものです。

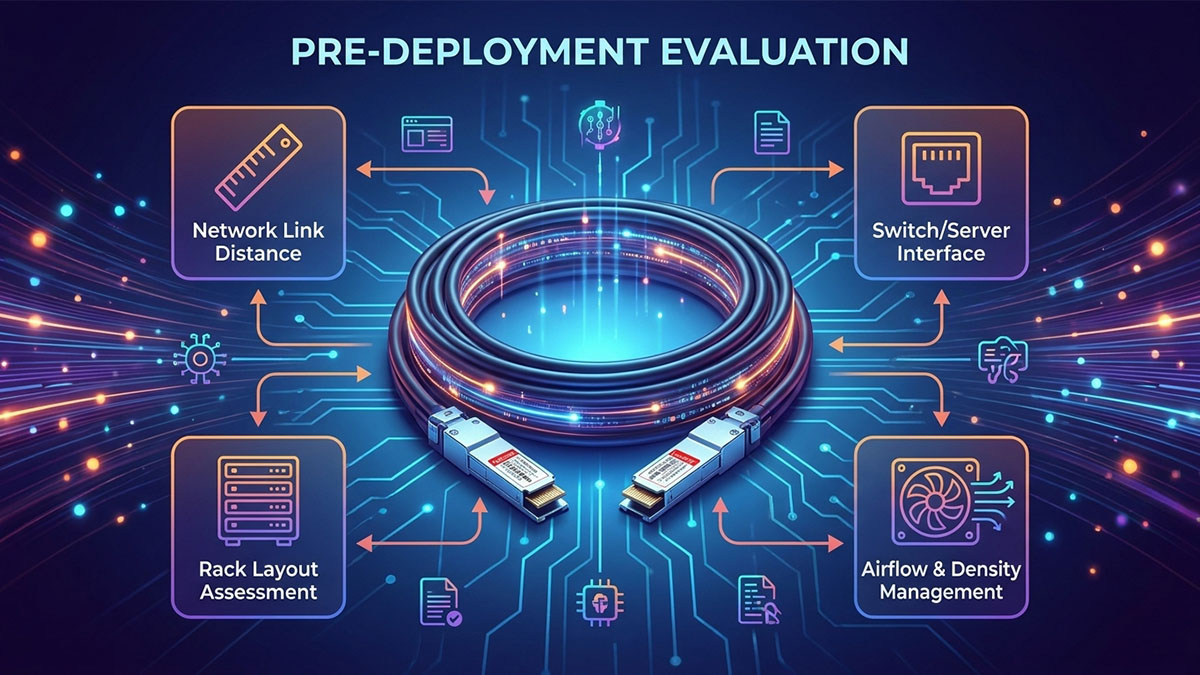

SFP-H10GB-CUxMを導入前に評価する方法

SFP-H10GB-CUxMを導入前に評価することで、ケーブルソリューションがネットワーク性能要件、デバイス互換性条件、および物理的な設置環境に適合していることを確認できます。SFP-H10GB-CUxMは短距離接続向けに設計されたパッシブ10G SFP+ダイレクトアタッチ銅線ケーブルであるため、ネットワークエンジニアは、10GbEインフラストラクチャに統合する前に、伝送距離、機器のサポート、およびケーブル配線要件を考慮する必要があります。

ネットワーク距離要件を評価する

SFP-H10GB-CUxMは、接続機器間の物理的な距離に基づいてまず評価する必要があります。パッシブDACケーブルは、長距離ネットワーク接続ではなく、短距離用途向けに設計されているためです。適切なケーブル長を選択することで、安定した信号伝送が確保され、不要なケーブル管理の問題も回避できます。

距離要件を評価する際には、以下の要素を考慮してください。

• 接続距離を確認してください
  • 2つのSFP+ポート間の実際のケーブル経路を測定します。
  • 設置レイアウトに応じて、CU1M、CU3M、CU5Mなど、適切なSFP-H10GB-CUxMの長さを選択してください。
• ケーブルの長さを設置場所に合わせてください。
  • 短いケーブルは、同一ラック内のサーバーとスイッチの接続に適しています。
  • より長いバージョンは、近接する機器設置場所間の接続において、より柔軟性を提供します。
• ケーブルの長さが長くなりすぎないように
  • ケーブルのたるみが多すぎると、ラックの混雑が悪化する可能性があります。
  • 適切なケーブル長を選択することで、空気の流れが改善され、メンテナンスも容易になります。

SFP-H10GB-CUxMの「xM」はケーブルの長さをメートル単位で示しており、エンジニアは導入要件に応じて異なるバージョンを選択できます。パッシブツインアックスバージョンは、短距離10G接続向けに1m、3m、5mなどの長さで一般的に提供されています。

機器の互換性を確認する

SFP-H10GB-CUxMを導入するにあたって、デバイスとの互換性は最も重要な評価要素の一つです。このケーブルはSFP+ DACの業界標準規格に準拠していますが、スイッチ、サーバー、ネットワークアダプタなど、接続するネットワーク機器によって認識され、サポートされている必要があります。

主な互換性チェック項目は以下のとおりです。

• SFP+ポートのサポート状況を確認してください
  • 接続されている両方のデバイスが互換性のあるSFP+インターフェースを備えていることを確認してください。
  • 10GbEまたは関連するサポート対象プロトコルへの対応を確認してください。
• ベンダーの互換性要件を確認する
  • 一部のネットワークプラットフォームは、ケーブル識別およびベンダーコーディングのメカニズムを使用しています。
  • SFP-H10GB-CUxMのコーディングが対象ハードウェアと互換性があることを確認してください。
• ファームウェアと構成のサポートを確認する
  • ネットワーク機器がDAC認識のために特定のファームウェアバージョンを必要とするかどうかを確認してください。
  • サポートされていないケーブルに関する警告が表示されても、正常な動作が妨げられないことを確認してください。
• ホスト側の互換性を評価する
  • スイッチ、サーバー、ストレージコントローラー、またはNICアダプターのサポート状況を確認してください。
  • 接続されたデバイスが10Gリンクを適切にネゴシエートできることを確認してください。

SFP-H10GB-CUxMは内部信号増幅機能を持たないパッシブ銅ケーブルであるため、ホストデバイスは信号の完全性を維持し、安定した接続を確立する上で重要な役割を果たします。

設置環境を考慮する

物理的な設置環境は、SFP-H10GB-CUxMの実用性と信頼性に直接影響します。DACケーブルは銅製のツインアックス構造を採用しているため、データセンターのラックや企業設備室など、管理された屋内環境に最適です。

展開前に、以下のインストール条件を評価してください。

• ラックのレイアウトとケーブルの整理
  • ケーブルの長さが機器間の距離と一致していることを確認してください。
  • ケーブルの配線経路を計画する際は、過度の曲がりやケーブルの混雑を避けるようにしてください。
• 空気の流れと熱管理
  • 高密度ラックでは、適切な空気の流れを維持するために、ケーブルをきちんと整理して配置する必要があります。
  • 管理の行き届いていない銅ケーブルの束で換気口を塞がないようにしてください。
• ケーブルの曲げ加工および取り扱いに関する要件
  • ケーブルの取り扱いについては、製造元の推奨事項に従ってください。
  • ケーブルの性能や耐久性に影響を与える可能性のある急な曲げは避けてください。
• 将来の拡張計画
  • 現在のラックレイアウトが変更される可能性があるかどうかを検討してください。
  • 受動型DACソリューションが将来の距離要件を満たし続けるかどうかを評価する。

適切に計画された設置環境により、SFP-H10GB-CUxMは効率的なラック管理を維持しながら、信頼性の高い10G接続を実現します。

？ 結論

SFP-H10GB-CUxMは、高速伝送、低遅延、そして容易な導入が求められる短距離ネットワーク接続向けに設計された、実用的な10G SFP+ダイレクトアタッチ銅線ソリューションです。パッシブツインアックス銅線設計、統合型SFP+コネクタ、そしてCU1M、CU3M、CU5Mといった柔軟なケーブル長オプションにより、データセンター、エンタープライズネットワーク、ストレージ環境において効率的な接続ソリューションを提供します。

SFP-H10GB-CUxMの主な特長は以下のとおりです。

• 短距離ネットワークリンク用のSFP+インターフェースを介した10Gbpsデータ伝送をサポート
• 受動銅技術を採用することで、消費電力と導入の複雑さを軽減します。
• サーバー、スイッチ、ストレージ間の相互接続に低遅延接続を提供します。
• さまざまなラックレイアウトや設置要件に合わせて、異なる長さのケーブルを提供します。
• デバイスの互換性、伝送距離、および物理的な展開条件を慎重に評価する必要があります。

10GbEインフラストラクチャを計画またはアップグレードする組織にとって、適切なSFP+ DACケーブルを選択するには、パフォーマンス要件、ネットワークアーキテクチャ、および将来の拡張性のバランスを取る必要があります。 LINK-PP オフィシャルストア ネットワーク専門家が、効率的な短距離展開に適したSFP-H10GB-CUxMオプションおよび関連ネットワークコンポーネントを特定するのに役立ちます。
