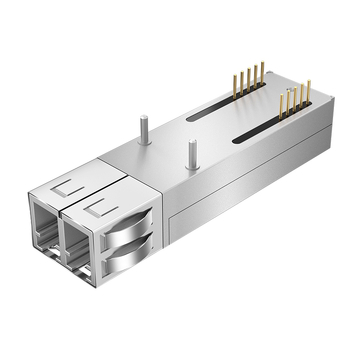

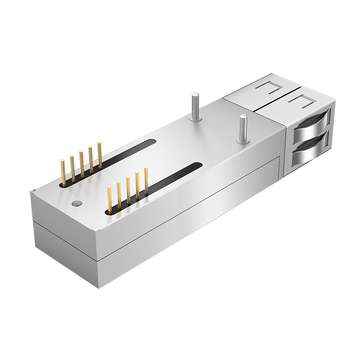

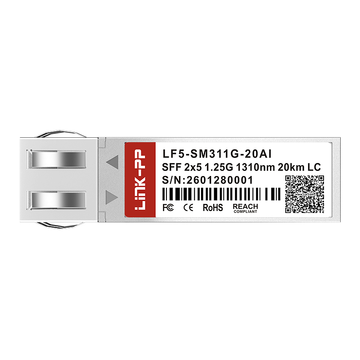

Progettato per switch e router Ethernet, il modulo LF5-SM311G-20AI offre connettività in fibra 1000BASE-LH in un package SFF compatto 2×5. Il trasmettitore laser FP a 1310 nm supporta la trasmissione dati su fibra monomodale per distanze fino a 20 km, mentre l'interfaccia LC duplex fornisce percorsi separati per la trasmissione e la ricezione dei segnali. Il modulo funziona con un'alimentazione a 3.3 V e supporta un intervallo di temperatura operativa industriale da -40 °C a +85 °C.
| LINK-PP Numero d'identificazione | LF5-SM311G-20AI | Nome fornitore | LINK-PP |
| Fattore di forma | SFF | Max Data Rate | 1.25Gbps |
| Lunghezza d'onda | 1310nm | Distanza massima del cavo | 20km |
| Connettore | LC duplex | Tipo di fibra | SMF |
| Ingresso/Uscita differenziale |
LVPECL | Rilevamento del segnale |
LVPECL |
| Tipo di trasmettitore | FP | Sensibilità del ricevitore | -23dBm |
| Alimentazione di laboratorio | 3.3V | Intervallo operativo di temperatura | -40 a 85 ° C |
LINK-PP LF5-SM311G-20AI è progettato per la comunicazione in fibra ottica nelle infrastrutture Fibre Channel e in altri sistemi di trasmissione dati. Il suo package SFF compatto e le interfacce in fibra dedicate offrono una soluzione pratica per applicazioni che richiedono uno scambio dati affidabile su lunghe distanze.

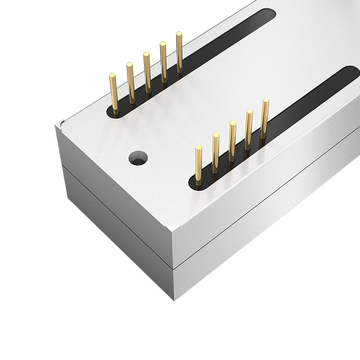

Il package SFF standard 2×5 è progettato per il montaggio diretto su un circuito stampato. La sua struttura compatta consente ai produttori di apparecchiature di integrare il ricetrasmettitore in progetti di circuiti con un ingombro compatibile.
Il ricetrasmettitore supporta la comunicazione dati per l'infrastruttura Fibre Channel 1G, comprese le apparecchiature di rete per lo storage. Fornisce una connessione ottica per il trasferimento di dati tra dispositivi Fibre Channel attraverso percorsi di comunicazione in fibra ottica.
Operando a una lunghezza d'onda nominale di 1310 nm, il modulo fornisce una lunghezza d'onda definita per la trasmissione di segnali ottici. Ciò contribuisce a mantenere caratteristiche di lunghezza d'onda costanti e a garantire un corretto adattamento tra le estremità di trasmissione e ricezione.
Il ricetrasmettitore supporta distanze di trasmissione fino a 20 km su fibra monomodale. Questa maggiore portata consente alle apparecchiature di rete situate in posizioni diverse di scambiare dati attraverso percorsi in fibra più lunghi.
Il connettore LC duplex offre due porte separate per la trasmissione e la ricezione dei segnali. Ciascuna porta si collega a una fibra ottica individuale, mantenendo separati i percorsi di trasmissione e ricezione durante la trasmissione dei dati.
LINK-PP Il ricetrasmettitore SFF LF5-SM311G-20AI rispetta standard di qualità e conformità riconosciuti, tra cui ISO 9001, CE, RoHS e FCC, a supporto di una produzione costante del prodotto e della conformità normativa.
Il programma di test esamina la trasmissione dati Gigabit, la precisione del segnale e le condizioni operative per verificare le prestazioni del modulo rispetto ai requisiti specificati.
Il modulo possiede certificazioni riconosciute che ne attestano la conformità agli standard di qualità stabiliti e ai requisiti di sicurezza del prodotto applicabili.
Il formato standardizzato 2×5 SFF consente al modulo di essere compatibile con apparecchiature di diversi produttori, a condizione che il layout del PCB e la configurazione dei pin corrispondano.
Il ricetrasmettitore ottico SFF LF5-SM311G-20AI viene testato per accuratezza della lunghezza d'onda, qualità del segnale, errori dei dati e risposta alla temperatura. Queste ispezioni aiutano a valutare le sue prestazioni di trasmissione a 1 Gbps e il funzionamento nell'intervallo di temperatura nominale; per saperne di più, consultare il sito web. LINK-PP Centro di supporto per i test.
Misurare lo spettro a 1310 nm per verificare l'accuratezza e la stabilità della lunghezza d'onda.
Esaminare i diagrammi a occhio per verificare la chiarezza del segnale e la forma d'onda.
Misurare gli errori di bit durante la trasmissione dei dati per valutare la precisione del collegamento.
Verificare il funzionamento del modulo nell'intervallo di temperatura nominale compreso tra -40 °C e +85 °C.
LINK-PP I ricetrasmettitori SFF LF5-SM311G-20AI vengono imballati e preparati secondo le procedure di spedizione stabilite prima della spedizione. Ogni ordine viene gestito con cura e le informazioni di consegna vengono condivise per consentire ai clienti di monitorare lo stato della spedizione.
Collocare ciascun modulo in un imballaggio antistatico per ridurre l'esposizione all'elettricità statica.
Proteggere i pacchi da urti e vibrazioni durante tutto il processo di trasporto.
Esaminare tempestivamente gli ordini e organizzare la spedizione entro i tempi concordati.
Fornire aggiornamenti sul tracciamento delle spedizioni per aiutare i clienti a seguire le consegne internazionali.
Montare il ricetrasmettitore SFF LF5-SM311G-20AI sulla scheda a circuiti stampati allineando i suoi pin con le posizioni corrispondenti sul PCB e saldandoli in posizione. Collegare i due cavi in fibra LC alle porte di trasmissione e ricezione separate del modulo. Avviare l'apparecchiatura host e verificare che il collegamento di rete sia stato stabilito.
LINK-PP Offre un supporto tecnico completo, dalla consulenza pre-vendita all'assistenza post-implementazione, garantendo un'integrazione senza intoppi e prestazioni di rete affidabili.
Consulenza professionale per aiutarvi a selezionare il modulo LF5-SM311G-20AI più adatto alle vostre esigenze di progettazione di rete e applicative.
Compatibilità convalidata con LINK-PP switch e altre piattaforme di rete standard per un'implementazione senza interruzioni.
Istruzioni dettagliate e complete per l'installazione, la configurazione e la configurazione iniziale, che garantiscono un'implementazione corretta e un funzionamento affidabile e stabile fin da subito.
Supporto tecnico continuo durante l'intero ciclo di vita del prodotto, per garantire stabilità a lungo termine alle reti aziendali e di livello carrier.
LINK-PP Fornisce assistenza post-vendita per garantire un'installazione agevole e un funzionamento affidabile dei moduli ottici.
Reso e rimborso entro 15 giorni senza necessità di fornire alcuna motivazione.
Sostituzione gratuita per articoli non funzionanti all'arrivo (DOA) o difettosi entro il periodo iniziale
Servizio di riparazione gratuito per difetti di fabbricazione per tutta la durata della garanzia.
Si applicano esclusioni e condizioni di garanzia.
![]() modello attuale LF5-SM311G-20AI |
|---|
Compatibile | LINK-PP | LINK-PP | LINK-PP |
Velocità dati (massima) | 1.25Gbps | 1.25Gbps | 1.25Gbps |
Lunghezza d'onda | 1310nm | 850nm | 850nm |
Connettore | LC duplex | LC duplex | LC duplex |
Distanza del cavo (max) | 20km | 2km | 550m |
Sensibilità del ricevitore | -23dBm | ||
Temperatura di esercizio | -40 a 85 ° C | -40 a 85 ° C | -40 a 85 ° C |
Tipo di fibra | SMF | Multimode | Multimode |
Interfaccia ottica | LC duplex | LC duplex | LC duplex |
Fattore di forma | SFF | SFF | SFF |
Ingresso/Uscita differenziale | LVPECL | ||
Rilevamento del segnale | LVPECL | ||
Tipo di trasmettitore | FP | VCSEL | VCSEL |
Alimentazione di laboratorio | 3.3V | 3.3V | 3.3V |
