LP24BC01103 sfp+ 2x4 cage assembly with integrated connector press-fit with emi spring finger inner outer light pipe
Fare clic per aprire la vista espansa

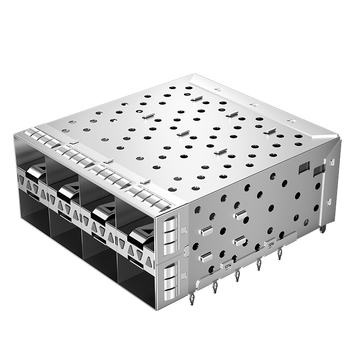

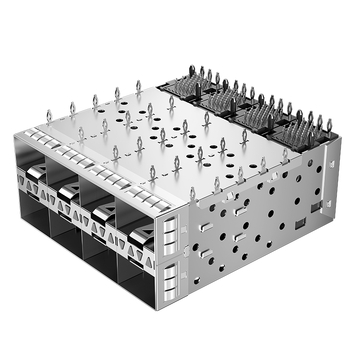

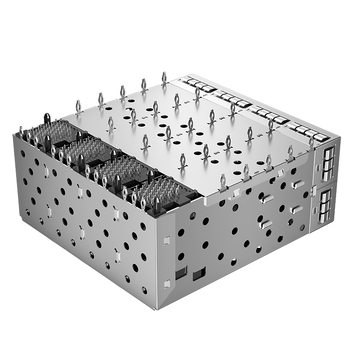

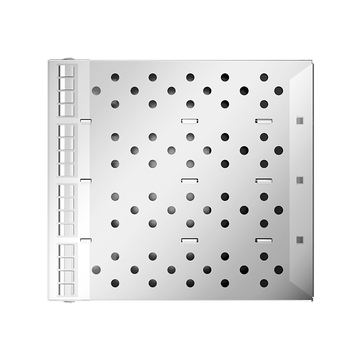

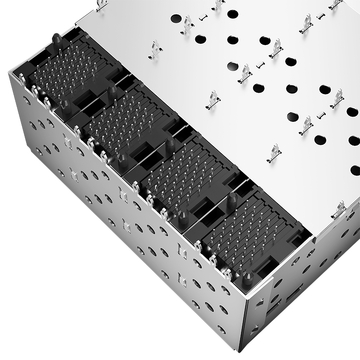

LP24BC01103 Gruppo gabbia SFP+ 2x4 con connettore integrato a pressione con dito a molla EMI e guida luce interna/esterna

Panoramica dei prodotti

Prodotto
LP24BC01103 Gruppo gabbia SFP+ 2x4 con connettore integrato a pressione con dito a molla EMI e guida luce interna/esterna
SKU
203210
P / N
LP24BC01103
Prezzo
12,79 €
Di Serie
990 in magazzino
Presto Disponibile
5.1K
29 recensioni
5 Domande
5.1KPresto Disponibile
Prezzo unitario 12,79 €
Nuovi utenti: 9,10 € Coupon valido sul tuo primo ordine
Code linkpp2610
Per ordini superiori a 910,00 € Ottieni 13,65 € sconto
Code Linkpp15
Per ordini superiori a 2.730,00 € Ottieni 45,50 € sconto
Code Linkpp50
Per ordini superiori a 4.550,00 € Ottieni 91,00 € sconto
Code Linkpp100
P / N: LP24BC01103SKU: 203210

LINK-PP iDatasheettutti i download

Codice compatibile:
LP24BC01103
Prezzi a volume Livelli online · quantità maggiori o prezzo personalizzato su richiesta
12.790 €
1–99 pezzi
10.962 €
100–999 pezzi
9.591 €
1,000–4,999 pezzi
9.112 €
5,000–9,999 pezzi
8.633 €
≥10,000 pezzi

Hai bisogno di una quantità superiore a quelle indicate o desideri negoziare il prezzo?

Image:
990 in magazzino
Spedizione
21,26 €
a Italia via FedEx IP
Tempo di consegna stimato: 3 - 6 giorni;
5 anni di garanzia Resi entro 15 giorni Scambio di 15 giorni
Garanzia
  • Offriamo una garanzia di 5 anni, leader del settore.
  • Leggi la tabella per dettagli della garanzia di tutti i prodotti.
Resi e cambio
  • I rimborsi verranno effettuati circa 5 giorni lavorativi dopo la ricezione degli articoli restituiti.
  • Gli articoli disponibili a magazzino per la sostituzione possono essere spediti entro 1 giorno lavorativo.
  • Leggi la politica di reso completa per dettagli.
Spedizione gratuita finita 90,09 €.
Oppure spedisci con il tuo account UPS/FedEx/DHL al momento del pagamento0,00 € spedizione).
Quantità:
Prezzo Totale:
12,79 €

LINK-PP LP24BC01103 Gruppo gabbia SFP+ 2x4 con connettore integrato a pressione con dito a molla EMI e guida luce interna/esterna

LINK-PP Numero d'identificazione LP24BC01103 Stato parte Active
Tipologia di prodotto Assemblaggio a gabbia con connettore integrato Fattore di forma SFP +
Max Data Rate 16 Gbps Caratteristiche Schermatura EMI
Configurazione della matrice di porte 2 × 4 Numero di porte 8
Connettori inclusi Si Dissipatore di calore incluso Nodo
Lightpipe incluso Si Tipo di funzione di contenimento EMI Dita a molla
Terminazione Press-fit Tipo di montaggio Foro passante, ad angolo retto
Lunghezza della coda (pollici/mm) 0.106/2.70 Spessore consigliato del PCB (pollici/mm) 0.093/2.36
Lunghezza (pollici/mm) 2.490/63.25 (RIF.) Larghezza (pollici/mm) 2.264/57.50 (RIF.)
Altezza (pollici/mm) 1.016/25.80 (RIF.) Materiale della gabbia Acciaio inossidabile
Contatta Placcatura Gold Piastra di protezione della gabbia Nichel
Intervallo operativo di temperatura -40 A + 85 ° C Packaging Svuotasche

Tabella di confronto dei modelli

LINK-PP

Prodotti corrispondenti

Immagini ID # Descrizione Prezzo Di Serie Aggiungi al Carrello

Scaricare

Disegno del prodotto LP24BC01103.pdf

domande e risposte

Nessuna domanda ancora

Sii il primo a chiedere informazioni su specifiche, compatibilità o tempi di consegna.

Fai una domanda
  • A:
    Raramente il problema risiede nella gabbia stessa, ma il calore e l'usura dei contatti possono simulare un guasto alla gabbia. Due cose da controllare. Innanzitutto, la temperatura dell'involucro del modulo: i moduli 10G LR in un armadio chiuso spesso superano i 70°C e il modulo subisce un rallentamento o un calo di prestazioni. In secondo luogo, i contatti EMI esterni: se sono compressi contro una superficie metallica verniciata, possono generare archi elettrici e causare rimbalzi di massa. Misurare la continuità tra la gabbia e lo chassis e registrare la temperatura del DDM per 24 ore. Se la temperatura rimane inferiore a 70°C e le masse sono pulite, spostare il modulo su un'altra porta per isolarlo. by LINK-PP Supporto Tecnico
  • A:
    Entrambe le guide sono dimensionate per i LED a emissione laterale standard 0603 e 0805 utilizzati sulla maggior parte delle schede di linea SFP+. La guida interna riceve il LED di collegamento, mentre quella esterna il LED di attività. Mantenere il LED entro 0.3 mm dall'ingresso della guida e utilizzare una schermatura nera tra i due canali, altrimenti si verificherà una dispersione di luce e il pannello frontale mostrerà una luce ambra anziché verde. Possiamo condividere lo schema di posizionamento consigliato dei LED se ci inviate il contorno della scheda. by LINK-PP Supporto Tecnico
  • A:
    Utilizzare un utensile piatto temprato con un gradino di 0.3 mm e puntare a una planarità di 0.05 mm su tutta la larghezza di 57.50 mm. Premere a una velocità compresa tra 0.4 e 0.6 mm al secondo e fermarsi quando si applica la forza, non quando si sposta, intorno a 1.2 kN per questo assemblaggio. Verificare la coplanarità con un comparatore a quadrante sulle quattro porte angolari dopo il primo articolo. Se una porta indica un valore superiore, la causa usuale è un foro praticato con uno scarto di 0.1 mm piuttosto che una gabbia piegata. by LINK-PP Supporto Tecnico
  • A:
    Dal punto di vista meccanico, sì, l'SFP28 utilizza lo stesso ingombro dell'SFP e questo alloggiamento lo accetta. Dal punto di vista elettrico, il limite è rappresentato dal connettore e dal layout del PCB, non dall'alloggiamento stesso. Il connettore di questo componente è progettato per la piedinatura SFP+ e i nostri clienti lo utilizzano a 25G con una traccia PCB corta e una buona messa a terra, ma a 25G consigliamo la versione specifica per SFP28 della stessa famiglia 2x2 o 2x4, in modo che il connettore e il condotto di luce siano caratterizzati per la velocità superiore. by LINK-PP Supporto Tecnico
  • A:
    Le linguette esterne della molla sono progettate per una compressione da 0.4 a 0.8 mm contro una cornice conduttiva. Con un gioco di 3 mm non ci sono problemi, purché la superficie della cornice sia in metallo nudo o mascherata e le linguette non siano eccessivamente compresse. Evitare di verniciare l'area di contatto, utilizzare una finestra mascherata di 4 mm x 10 mm per lato e verificare la continuità tra la gabbia e il telaio con una resistenza inferiore a 1 ohm dopo l'assemblaggio. Se la cornice è completamente verniciata, collegare la gabbia a un punto di massa del telaio utilizzando una guarnizione a linguette. by LINK-PP Supporto Tecnico

Recensioni

  • 4.9

    29 recensioni

  • 5 stelle
    93%
    4 stelle
    7%
    3 stelle
    0%
    2 stelle
    0%
    1 stella
    0%
Non ci sono dati
L *** r
Austria
Acquisto verificato
4.0
2026-11-15
The carton came slightly crushed at one corner, but the eight port block pressed in with hand pressure and every cage locked square. The light pipes line up with our panel holes, and the block has been in service without a single reseat.
N *** m
Irlanda
Acquisto verificato
5.0
2026-11-06
Eight ports in one block saved us seven cage placements :D
Ascia
Canada
Acquisto verificato
5.0
2026-10-28
Press fit tails seated clean with a flat bar, no paste step.
N *** n
Polonia
Acquisto verificato
5.0
2026-10-28
Ne ho acquistati 60 per un prototipo di laboratorio e altri 60 per la produzione due settimane dopo. Stessa revisione, stesso colore di placcatura, nessun problema di lotto misto. Questa uniformità vale più di un preventivo più basso.
Y *** o
Francia
Acquisto verificato
5.0
2026-10-21
Il nostro produttore a contratto non aveva mai pressato una gabbia 2x4 prima e la loro preoccupazione era la coplanarità. Il primo articolo è stato prodotto su 5 schede, tutte con otto porte entro 0.08 mm. Ora eseguono 240 assemblaggi al mese con un utensile piatto e un arresto di forza a 1.25 kN. La rilavorazione in questa fase è pari a zero e le uniche schede scartate erano dovute a problemi di foratura, tre su 240, tutte causate da una punta usurata sul lato del PCB.
