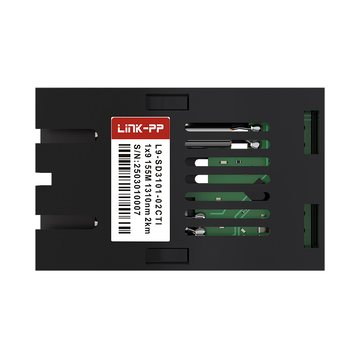

L9-SD3101-02CTI è un ricetrasmettitore ottico industriale STM-1 OC-3 1×9 da 155 nm, alimentato da una singola sorgente a +3.3 V. Integra un trasmettitore laser FP da 1310 nm e un ricevitore a fotodiodo PIN con interfaccia ottica SC duplex, garantendo una trasmissione dati affidabile fino a 2 km su fibra multimodale 50/125 μm in un intervallo di temperatura di esercizio industriale compreso tra -40 °C e +85 °C.
| LINK-PP Numero d'identificazione | L9-SD3101-02CTI | Nome fornitore | LINK-PP |
| Fattore di forma | 1x9 | Max Data Rate | 155Mbps |
| Lunghezza d'onda | 1310nm | Distanza massima del cavo | 2km |
| Connettore | SC duplex | Tipo di fibra | MMF |
| Tipo di trasmettitore | FP | Tipo di ricevitore | PIN |
| Sensibilità del ricevitore | <-32dBm | Tensione di alimentazione | 3.3 V (predefinito) / 5 V (opzionale) |
| Intervallo operativo di temperatura |
-40 ° C a + 85 ° C |
Applicazione |
ATM 155 Mbps SONET / SDH 100Mbps Ethernet Sistema video digitale Altro collegamento ottico |
LINK-PP L9-SD3101-02CTI unisce affidabilità di livello industriale, piedinatura standard MSA e una robusta trasmissione ottica in un singolo package 1×9. Progettato per ambienti difficili da -40 °C a +85 °C, il dispositivo combina in modo impeccabile ottica multimodale mirata a 1310 nm, un doppio connettore SC e una gestione stabile dei dati a 155 Mbps per reti critiche.
Il modulo rispetta lo standard MSA (Multi-Source Agreement) 1×9 per una facile integrazione nelle schede di comunicazione host. Inoltre, incorpora ingressi e uscite differenziali CML insieme a un affidabile indicatore di rilevamento del segnale TTL per l'interfacciamento elettrico diretto.
Le velocità operative di 155 Mbps garantiscono un throughput stabile, specificamente progettato per le infrastrutture di trasmissione legacy SDH STM-1 e SONET OC-3. Questa velocità di trasmissione dati definita consente ai sistemi di trasporto di servizi pubblici e telecomunicazioni di preservare una trasmissione prevedibile e a bassa latenza lungo le linee operative.
Il trasmettitore laser FP interno da 1310 nm è compatibile con le finestre ottiche standard delle fibre multimodali. Insieme al ricevitore a fotodiodo PIN integrato, questa lunghezza d'onda garantisce una bassa perdita di segnale e una ricezione ottica nitida.
Le distanze di trasmissione raggiungono fino a 2 km su fibra multimodale standard 50/125 μm senza bisogno di amplificatori di segnale. Questa portata è ideale per collegamenti a corto e medio raggio tra apparecchiature all'interno di grandi fabbriche, sottostazioni e edifici per uffici.

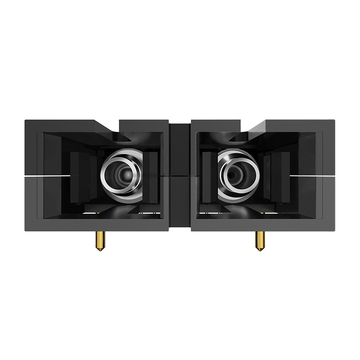

Il connettore SC duplex crea un percorso di accoppiamento meccanico sicuro per i cavi patch a doppia fibra. Questo design garantisce un allineamento ottico costante, mantenendo al contempo una solida tenuta fisica contro vibrazioni e urti meccanici.
LINK-PP Il modello L9-SD3101-02CTI soddisfa gli standard internazionali di qualità e ambientali, essendo in possesso delle certificazioni ufficiali ISO 9001, CE, RoHS e FCC per un'implementazione sicura a livello globale.
Ogni ricetrasmettitore ottico 1×9 viene sottoposto a rigorosi test ottici, elettrici e termici per garantire prestazioni stabili prima di lasciare la fabbrica.
Queste credenziali di settore verificate dimostrano che il modulo ottico soddisfa severi requisiti di sicurezza, elettromagnetici e ambientali.
La classica disposizione dei pin 1×9 corrisponde perfettamente ai layout dei circuiti stampati più comuni di diversi produttori di apparecchiature, garantendo una sostituzione plug-and-play senza problemi.
Ogni ricetrasmettitore ottico 155M 1×9 viene testato accuratamente per garantire una qualità stabile e una trasmissione del segnale affidabile. Per maggiori dettagli sulle nostre procedure di test complete, visitare il sito web. LINK-PP Centro di supporto per i test.
Verificare la lunghezza d'onda del laser in uscita per mantenere stabili i segnali ottici.
Verificare le forme d'onda del segnale ottico per garantire un trasferimento dati corretto.
Verificare l'accuratezza del collegamento dati per prevenire problemi di perdita di pacchetti.
Eseguire test di calore estremi per dimostrare la robustezza e la resistenza in ambito industriale.
Imballiamo con cura ogni ricetrasmettitore ottico L9-SD3101-02CTI 1×9 per evitare qualsiasi danno prima che arrivi presso la vostra sede. Il nostro team elabora ogni ordine rapidamente, in modo che possiate ricevere i componenti di rete nei tempi previsti.
Prevenire i danni causati dall'elettricità statica per garantire una consegna sicura e integra.
Proteggere i moduli ottici da urti e cadute durante il trasporto quotidiano.
Imballare e spedire rapidamente gli ordini confermati per evitare ritardi nel progetto.
Spediamo in sicurezza ricetrasmettitori ottici a clienti internazionali in tutto il mondo.
Installa il modulo transceiver L9-SD3101-02CTI 1×9 sulla tua scheda, alimentalo a 3.3 V e collega i cavi in fibra SC duplex. Fornisce rapidamente dati stabili a 155 Mbps per le reti di operatori legacy, mentre il pin di rilevamento del segnale integrato consente di controllare lo stato del collegamento ottico in qualsiasi momento.
LINK-PP Offre un supporto tecnico completo, dalla consulenza pre-vendita all'assistenza post-implementazione, garantendo un'integrazione senza intoppi e prestazioni di rete affidabili.
Consulenza professionale per aiutarvi a selezionare il modulo L9-SD3101-02CTI più adatto alle vostre esigenze di progettazione di rete e applicative.
Compatibilità convalidata con LINK-PP switch e altre piattaforme di rete standard per un'implementazione senza interruzioni.
Istruzioni dettagliate e complete per l'installazione, la configurazione e la configurazione iniziale, che garantiscono un'implementazione corretta e un funzionamento affidabile e stabile fin da subito.
Supporto tecnico continuo durante l'intero ciclo di vita del prodotto, per garantire stabilità a lungo termine alle reti aziendali e di livello carrier.
LINK-PP Fornisce assistenza post-vendita per garantire un'installazione agevole e un funzionamento affidabile dei moduli ottici.
Reso e rimborso entro 15 giorni senza necessità di fornire alcuna motivazione.
Sostituzione gratuita per articoli non funzionanti all'arrivo (DOA) o difettosi entro il periodo iniziale
Servizio di riparazione gratuito per difetti di fabbricazione per tutta la durata della garanzia.
Si applicano esclusioni e condizioni di garanzia.
Compatibile | LINK-PP | LINK-PP | LINK-PP | LINK-PP | LINK-PP |
Velocità dati (massima) | 155Mbps | 155Mbps | 155Mbps | 155Mbps | 155Mbps |
Lunghezza d'onda | 1310nm | 1310nm | 1550nm | 1310nm | 1550nm |
Connettore | SC duplex | SC duplex | SC duplex | SC duplex | SC duplex |
Distanza del cavo (max) | 2km | 40km | 80km | 2km | 80km |
Temperatura di esercizio | -40 ° C a + 85 ° C | -40 ° C a + 85 ° C | -40 a 85 ° C | 0 a 70 ° C | -40 a 85 ° C |
Tipo di fibra | MMF | SMF | SMF | MMF | SMF |
Fattore di forma | 1x9 | 1x9 | 1x9 | 1x9 | 1x9 |
Tipo di trasmettitore | FP | FP | DFB | FP | DFB |
Tipo di ricevitore | PIN | PIN | PIN | PIN | PIN |
Tensione di alimentazione | 3.3 V (predefinito) / 5 V (opzionale) | 3.3 V (predefinito) / 5 V (opzionale) | 5V | 3.3 V (predefinito) / 5 V (opzionale) | 5V |
Applicazione | ATM 155Mbps SONET/SDH 100Mbps Ethernet Sistema video digitale Altro collegamento ottico | ATM 155Mbps SONET/SDH 100Mbps Ethernet Sistema video digitale Altro collegamento ottico | ATM 155Mbps SONET/SDH 100Mbps Ethernet Sistema video digitale Altro collegamento ottico | ATM 155Mbps SONET/SDH 100Mbps Ethernet Sistema video digitale Altro collegamento ottico | ATM 155Mbps SONET/SDH 100Mbps Ethernet Sistema video digitale Altro collegamento ottico |
