Ricetrasmettitori ottici | Moduli SFP
Moduli ricetrasmettitori 10/25/40G/100G
10G SFP +
182417

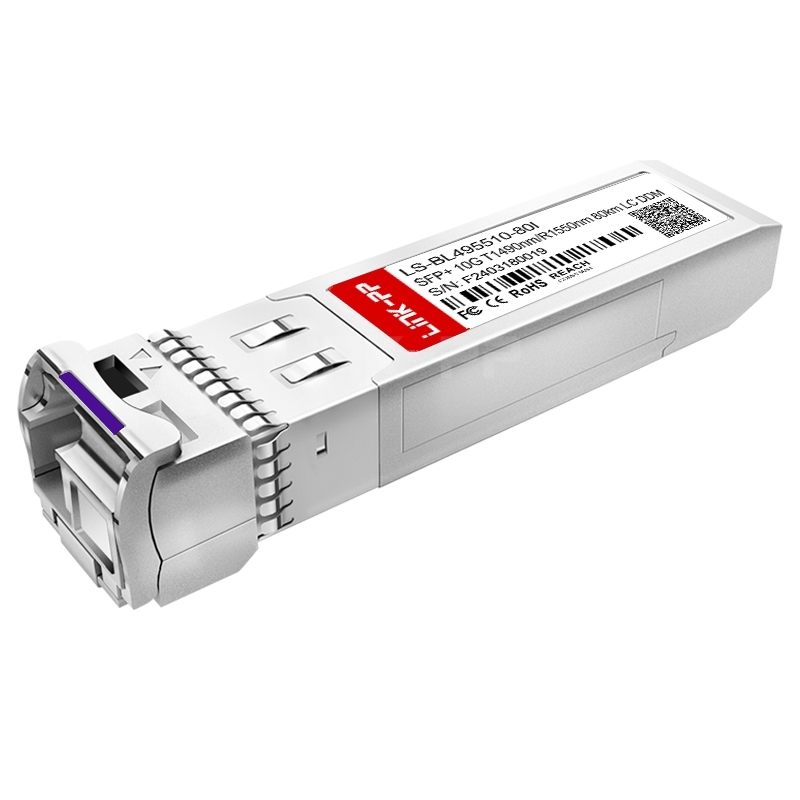

Juniper EX-SFP-10GE-BX45-80-I Compatible LS-BL495510-80I SFP+ 10GBASE BiDi 1490nm-TX/1550nm-RX 80km DOM Simplex LC/UPC SMF Optical Transceiver Module (Industrial)

Juniper EX-SFP-10GE-BX45-80-I Compatibile LS-BL495510-80I SFP+ 10GBASE BiDi 1490nm-TX/1550nm-RX 80 km DOM Simplex LC/UPC SMF Modulo ricetrasmettitore ottico (industriale)

#182417
Per ordini superiori a $ 300 ottieni $ 15.00 di sconto, codice:
Linkpp15
Per ordini superiori a $ 2000 ottieni $ 50.00 di sconto, codice:
Linkpp50
Per ordini superiori a $ 3000 ottieni $ 100.00 di sconto, codice:
Linkpp100

Juniper EX-SFP-10GE-BX45-80-I Compatibile LS-BL495510-80I SFP+ 10GBASE BiDi 1490nm-TX/1550nm-RX 80 km DOM Simplex LC/UPC SMF Modulo ricetrasmettitore ottico (industriale)

  • {{ detail_data.displayed_price.unit_prefix }}  {{ detail_data.displayed_price.value }}

    {{parseInt(detail_data.left_num) ? detail_data.left_num +' in Stock' :detail_data.zeroStockOrder==0?'Out of Stock':'Available'}}

  •
14 Recensioni
0 Domande
Richiedi Stock
1.4K Presto Disponibile
{{ detail_data.displayed_price.unit_prefix }}  {{ detail_data.displayed_price.value }} {{ detail_data.displayed_price.unit_prefix }} {{ detail_data.displayed_price.original_price }} ( {{detail_data.displayed_price.rate_of_discount}}% DI SCONTO )
Spedizione gratuita per importi superiori a $ 600, se hai bisogno di un prezzo più favorevole, contattaci direttamente.
Qtà (pz):
Prezzo unitario :
1
€ 221.88
100
€ 210.786
1000
€ 204.13
3000
€ 197.474
6000
€ 190.817
Produzione: LINK-PP
P / N: LS-BL495510-80I
Compatibile:
Cisco
LINK-PP
Brocade
DELL
Dell
Extreme
Juniper
Codice compatibile:
EX-SFP-10GE-BX45-80 | 80km
EX-SFP-10GE-BX45-80-I | 80km
EX-SFP-10GE-BX45-100 | 100km
Spedizione:
{{ detail_data.displayed_price.unit_prefix }} {{now_chooseship.price}}
Essere negoziato
Spedizione Gratuita
Non posso consegnare
a Portogallo via {{now_chooseship?now_chooseship.name:''}}
Tempo di consegna stimato: {{now_chooseship?now_chooseship.datemin:''}}-{{now_chooseship?now_chooseship.datemax:''}} giorni; Guarda i dettagli
Image:
{{parseInt(detail_data.left_num) ? detail_data.left_num +' in Stock' :detail_data.zeroStockOrder==0?'Out of Stock':'Available'}} .
Quantità:
( Ordine minimo {{detail_data.prodInfo.minimum_ordered_quantity}} )
non consegnabile
Prezzo Totale:
{{ detail_data.displayed_price.unit_prefix }} {{ detail_data.displayed_price.total }}
{{ detail_data.displayed_price.unit_prefix }} {{ detail_data.displayed_price.original_total_price }} ( {{ detail_data.displayed_price.rate_of_discount }}% OFF ) {{detail_data.displayed_price.ex_sell_type}}
Aggiungi a desiderio

Compatibile con Juniper EX-SFP-10GE-BX45-80-I LINK-PP LS-BL495510-80I Modulo ricetrasmettitore ottico simplex SFP+ 10GBASE BiDi (SMF, 1490nm-TX/1550nm-RX 80 km, LC, DOM, industriale)


I ricetrasmettitori SFP+ LS-BL495510-80I sono moduli economici e ad alte prestazioni che supportano una velocità dati di 10 Gbps e una distanza di trasmissione di 80 km con SMF. Il ricetrasmettitore è costituito da tre sezioni: un trasmettitore laser EML raffreddato, un fotodiodo APD integrato con un preamplificatore a transimpedenza (TIA) e un'unità di controllo MCU. Tutti i moduli soddisfano i requisiti di sicurezza laser di classe I. I ricetrasmettitori sono compatibili con le funzioni di diagnostica digitale SFP Multi Source Agreement e SFF-8472.


LINK-PP Numero d'identificazione
 LS-BL495510-80I Compatibile con Juniper
 EX-SFP-10GE-BX45-80-I
Fattore di forma
 SFP +
 Max Data Rate
 10.7Gbps
lunghezza d'onda
 1490 nm-TX/1550 nm-RX
 Distanza massima del cavo
 80km
Connettore
LC semplice
Media
SMF

Tipo di trasmettitore
EML
Tipo di ricevitore
APD


Potenza TX
Da -1 a + 5dBmPotenza RX
Da -23 a -6dBm
Sensibilità del ricevitore
-22dBmRicevitore sovraccarico
-6dBm
Intervallo di temperatura industriale
-40 a 85 ° C
protocolli
IEEE 802.3ae, SFF-8472, SFF-8431, 10GBASE-ZR/ZW
  1. 10G SFP +
  2. Modulo ricetrasmettitore ottico
  3. Ricetrasmettitore SFP+
  4. SFP-10G-BX80U-I
  5. SFP-10G-BX80-I
  6. 10G-SFPP-BXU-80K-I
  7. 10 GB-BX80-UI
  8. EX-SFP-10GE-BX45-80-I
  9. GP-SFP-10GBX-U-80-I
