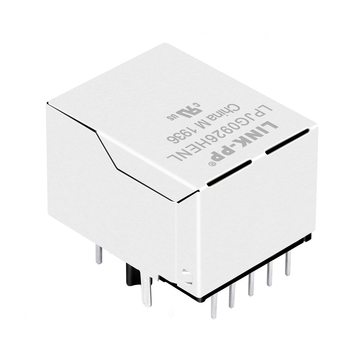

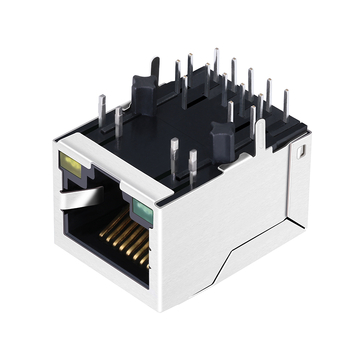

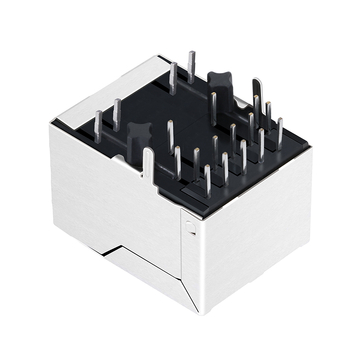

TE 5-2337992-8 Kompatibel LINK-PP LPJG0926HENL 100/1000 Base-T RJ45 Magnetics Modular Jack untuk Interkom dan SMPS (POE+, 1 Port, Tab Bawah, LED Hijau/Kuning)
Sedang mencari jack modular RJ45 single-port TE Connectivity 5-2337992-8 dengan magnet terintegrasi dan dukungan PoE+ untuk proyek manufaktur atau perangkat keras Anda? LINK-PP LPJG0926HENL dirancang sebagai pengganti yang tepat, berkinerja tinggi, dan kompatibel langsung untuk 5-2337992-8.
Produk ini sepenuhnya kompatibel dengan nomor komponen TE Connectivity 5-2337992-8, menyediakan alternatif yang mulus bagi produsen PC industri (IPC), perancang interkom pintar, kamera keamanan, SMPS, dan papan Raspberry Pi 3B+ kustom. Dengan memilih magjack yang kompatibel dengan 5-2337992-8 ini, insinyur perangkat keras dapat mempertahankan jalur produksi yang stabil tanpa perlu modifikasi tata letak PCB atau desain ulang skema.
Ikhtisar Referensi Silang & Kompatibilitas:
- Target Utama P/N: TE Connectivity 5-2337992-8 / TE 5-2337992-8
- Nomor Komponen Pengganti yang Kompatibel: LINK-PP LPJG0926HENL (SKU: 88517)
- Kesesuaian Aplikasi: Pengganti yang 100% kompatibel pin-ke-pin pada semua papan utama tertanam atau perangkat jaringan yang menentukan TE 5-2337992-8.
| LINK-PP Nomor Bagian: |
LPJG0926HENL |
Nomor Bagian TE |
5-2337992-8 |
| Status Bagian |
Aktif |
Konektor Jenis |
Jack |
| Jumlah Posisi/Kontak |
10p8c (RJ45, Ethernet) |
Aplikasi-Lan |
Ethernet (PoE+) |
| Jumlah Ports |
Pelabuhan 1x1 |
Kecepatan |
10/100/1000 Basis-T |
| Memalangi |
Turun |
Inti per Port |
8 |
| Orientasi |
Sudut 90° (Kanan) |
Sudut Pemasangan PCB |
MASUK SAMPING
|
| Tab EMI Perisai |
Tanpa |
Opsi LED |
Hijau kuning
|
| PCB |
FR4 |
Tiang Penahan PCB |
POSTINGAN T
|
| Tinggi Paket (Inci/mm) |
0.524/13.30 |
Panjang Paket (Inci/mm) |
0.837/21.25
|
| Lebar Paket (Inci/mm) |
0.627/15.93 |
Suhu |
0℃ HINGGA 70℃
|
| Sirkuit Bst |
Ya |
AutomDX |
YES
|
| Dioda |
Tidak |
Plating Area Perkawinan Kontak |
EMAS 6u"/15u"/30u"
|
| Rasio Putaran RX/TX |
1KTA:1KTA |
Konfigurasi RX/TX |
T, C
|
Spesifikasi Teknis Terperinci (Setara dengan 5-2337992-8):
1. Kinerja Listrik & Magnetik:
- Kemampuan Kecepatan: Gigabit Ethernet (10/100/1000 Base-T) untuk transmisi jaringan berkecepatan tinggi.
- Standar PoE: Sepenuhnya sesuai dengan standar IEEE 802.3at (PoE+), mendukung penyaluran daya hingga 30W.
- Induktansi (OCL): Minimum 350uH pada 100KHz, 0.1V dengan Bias DC 8mA.
- Rasio Putaran (TX/RX): Pemancar 1CT:1CT / Penerima 1CT:1CT untuk transformasi sinyal seimbang.
- Tegangan Isolasi: minimal 1500Vrms, melindungi mikrokontroler internal dan Ethernet PHY dari lonjakan listrik.
2. Struktur & Antarmuka Mekanis:
- Orientasi: Sudut Siku 90 Derajat, Pintu Masuk Samping.
- Tipe Pemasangan: Lubang Tembus (THT) Pin pemasangan solder untuk pemasangan mekanis yang aman ke PCB.
- Arah Penguncian: Konfigurasi Penguncian ke Bawah (Tab ke Bawah).

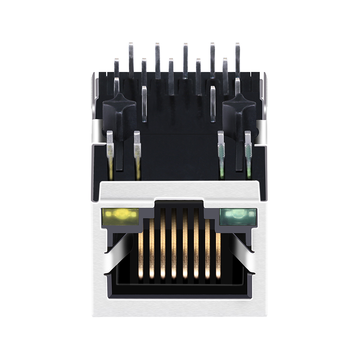

- Konfigurasi LED: Indikator LED ganda (Kiri: Hijau, Kanan: Kuning) untuk pemantauan status tautan dan aktivitas secara real-time.
- Struktur Pelindung: Pelindung paduan tembaga dengan pin ekor solder; dirancang tanpa kontak EMI Tab, sesuai dengan bentuk fisik TE 5-2337992-8.
- Dimensi Keseluruhan: Lebar: 15.93 mm, Tinggi: 13.30 mm, Panjang/Kedalaman: 21.25 mm.
3. Bahan & Standar Lingkungan:
- Bahan Casing: Termoplastik, bersertifikasi UL 94V-0 (hitam).
- Pelapisan Kontak: Pelapisan emas di atas nikel pada area kontak untuk resistansi kontak rendah dan masa pakai siklus yang panjang.
- Suhu Operasional: Diberi peringkat untuk kisaran suhu operasional komersial standar (0°C hingga 70°C).
- Kepatuhan: Sesuai dengan arahan lingkungan dan keselamatan global: Bersertifikasi UL, Sesuai dengan Arahan RoHS, Sesuai dengan REACH, diproduksi di bawah sistem pengendalian mutu bersertifikasi ISO9001 dan ISO14001.
Manfaat Utama dari LINK-PP Solusi yang Kompatibel: 5-2337992-8
- Pemasangan Fisik Tanpa Hambatan: Jejak fisik, tata letak pin, dan posisi LED identik dengan TE Connectivity 5-2337992-8. Insinyur desain perangkat keras dapat dengan mudah mengganti komponen selama perakitan tanpa perlu memperbarui pustaka jejak Altium, Eagle, atau KiCad.
- Alternatif Rantai Pasokan yang Stabil: Hindari waktu tunggu yang lama dan keterlambatan rantai pasokan untuk komponen TE Connectivity. LINK-PP Mempertahankan tingkat stok standar LPJG0926HENL untuk memastikan waktu pengiriman yang stabil untuk pesanan produksi massal.
- Dioptimalkan untuk Perakitan SMT/THT Otomatis: Dikemas dalam baki anti-statis yang aman (50 buah per baki, 1000 buah per karton induk) yang kompatibel dengan jalur produksi penyisipan manual dan penyolderan gelombang.
Dukungan Sampel & Teknik:
Lembar data teknis, gambar mekanik 2D, file CAD STP 3D, dan sampel prototipe teknik gratis dari magjack yang kompatibel dengan 5-2337992-8 ini tersedia berdasarkan permintaan. Hubungi tim teknik penjualan kami untuk memverifikasi daftar referensi silang perangkat keras Anda dan mengamankan penawaran harga untuk pembelian dalam jumlah besar.
