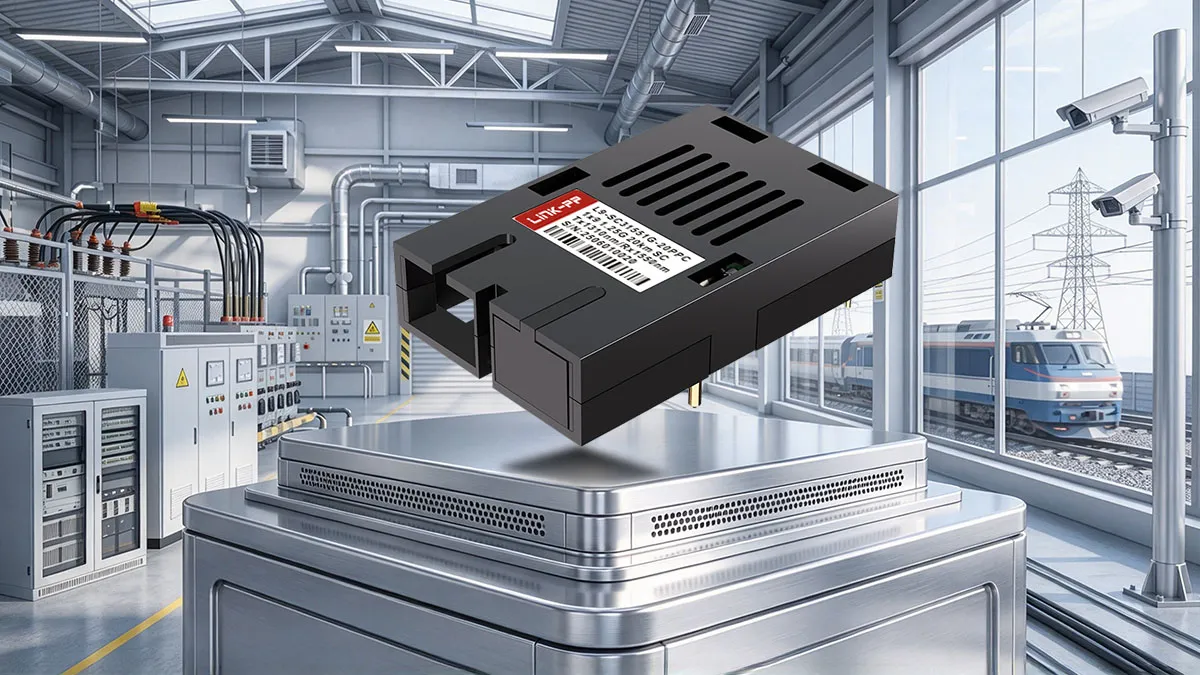

Προδιαγραφές του LINK-PP 1.25G BiDi 1x9 Transceiver
The LINK-PP L9-SC31551G-20PPC is a high-performance 1.25G BiDi 1x9 transceiver designed for robust optical data links. Operating on a 3.3V power supply, this commercial-grade module supports 0℃ to 70℃ temperatures. It utilizes an advanced 1310nm FP laser transmitter and 1550nm PIN receiver, ensuring reliable 20km transmission distances via a simplex SC optical interface.

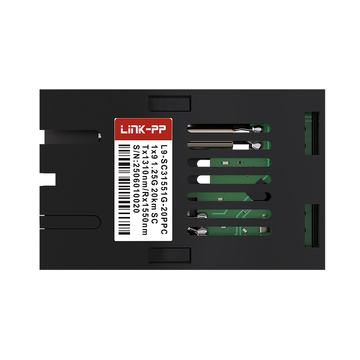

LINK-PP Αριθμός Μέρος
L9-SC31551G-20PPC
Ονομα πωλητή
LINK-PP
Form Factor
1x9
Μέγιστο ρυθμό δεδομένων
1.25Gbps
Μήκος κύματος
1310nm-TX/1550nm-RX
Μέγιστη απόσταση καλωδίου
20km
Διασύνδεση ινών
Simplex SC
Τύπος ινών
SMF
Τύπος πομπού
FP
Τύπος δέκτη
PIN
Διαφορική Είσοδος/Έξοδος
(LV)PECL
Ανίχνευση σήματος
(LV)PECL
Τροφοδοσία
3.3V
Εύρος θερμοκρασίας λειτουργίας
0 έως +70 ℃
Βασικά χαρακτηριστικά του LINK-PP L9-SC31551G-20PPC
The LINK-PP L9-SC31551G-20PPC optical module delivers exceptional gigabit performance through its classic 1x9 SIP footprint. Key highlights include LVPECL differential data inputs and signal detect outputs, ITU-T G.957 compliance, and industry-leading Class 1 laser safety, making it ideal for scalable industrial and enterprise networking solutions.

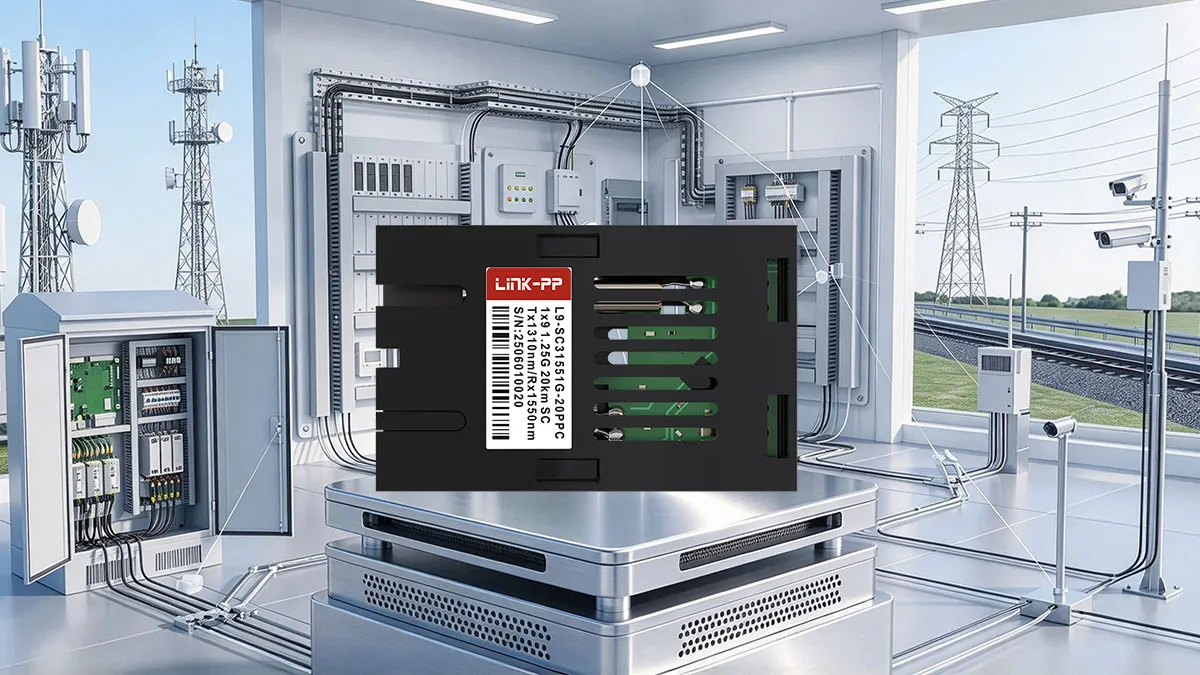

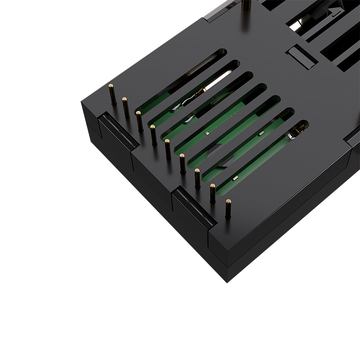

Τυπική συσκευασία 1x9 για αξιόπιστη τοποθέτηση σε πλακέτα τυπωμένου κυκλώματος

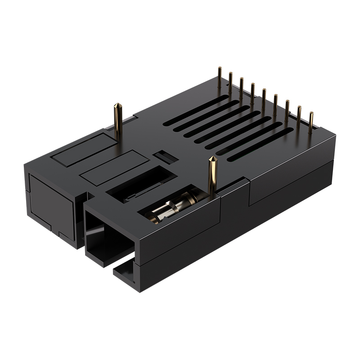

Featuring a traditional 9-pin through-hole footprint, the L9-SC31551G-20PPC ensures secure and permanent PCB integration. This ruggedized 1x9 form factor provides superior mechanical stability and vibration resistance, perfectly suited for demanding telecommunication equipment and dedicated media converter designs.

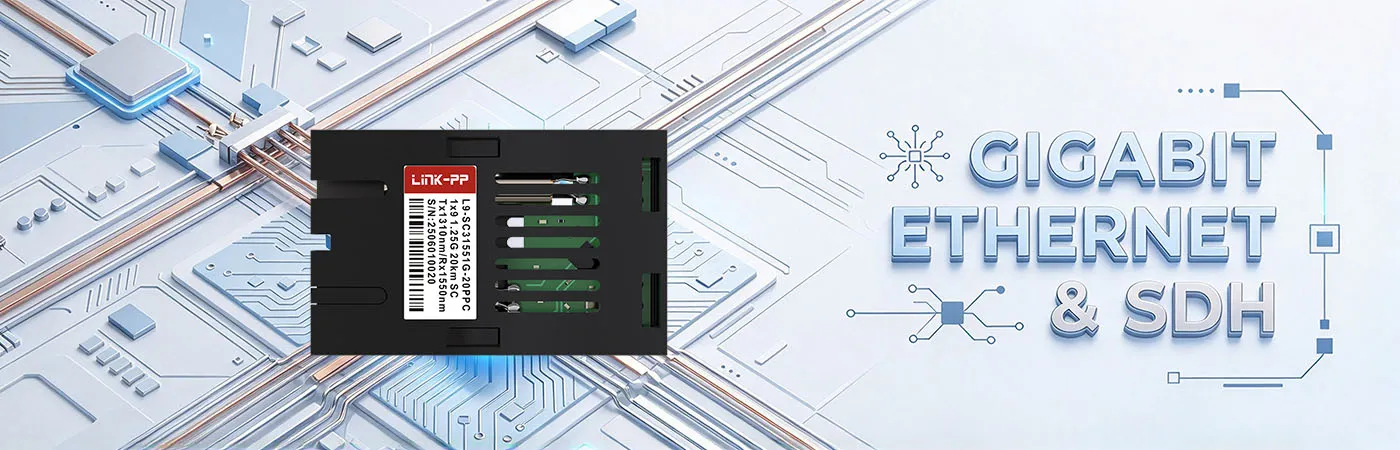

1.25G Single-Fiber Connectivity for Gigabit Ethernet & SDH
Engineered for seamless protocol versatility, this 1.25Gbps optical transceiver fully supports Gigabit Ethernet and Fiber Channel deployments. The transceiver guarantees smooth network upgrades and high-bandwidth data transmission, enabling efficient fiber utilization across modern optical communication systems.

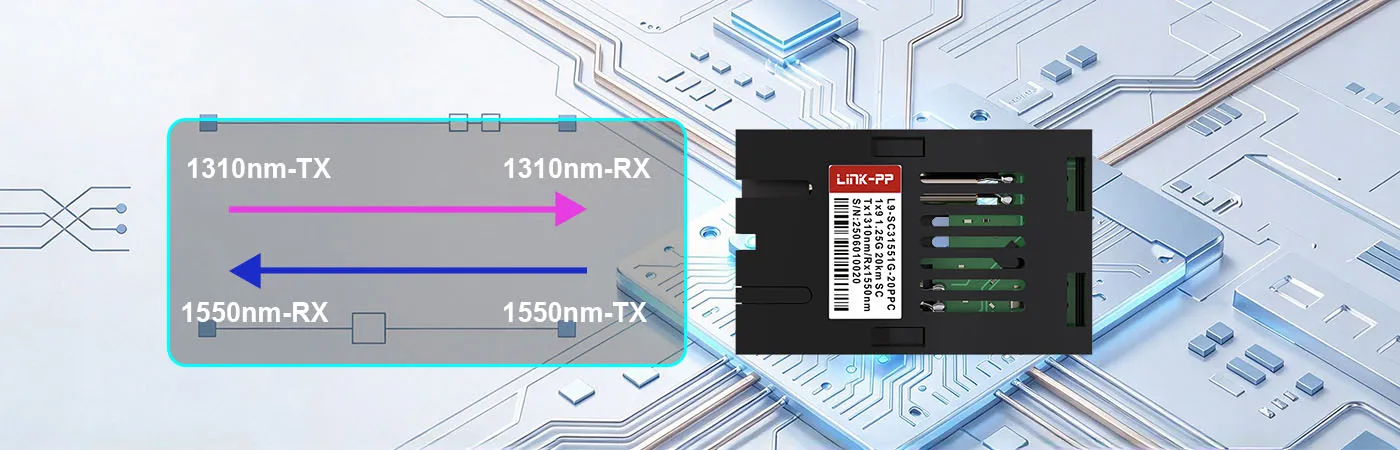

Utilizing advanced Wavelength Division Multiplexing, the LINK-PP L9-SC31551G-20PPC transmits at 1310nm and receives at 1550nm over a single strand of fiber. This BiDi networking technology effectively halves cabling infrastructure costs while maintaining uncompromising signal integrity.
Σταθερή μετάδοση 20 χλμ. για δίκτυα μεσαίας εμβέλειας
Equipped with a highly sensitive PIN photodiode and a powerful FP laser, this 1x9 BiDi module easily achieves stable 20km reach over 9/125μm single-mode fiber. It delivers dependable optical connectivity for campus networks and metropolitan area deployments.

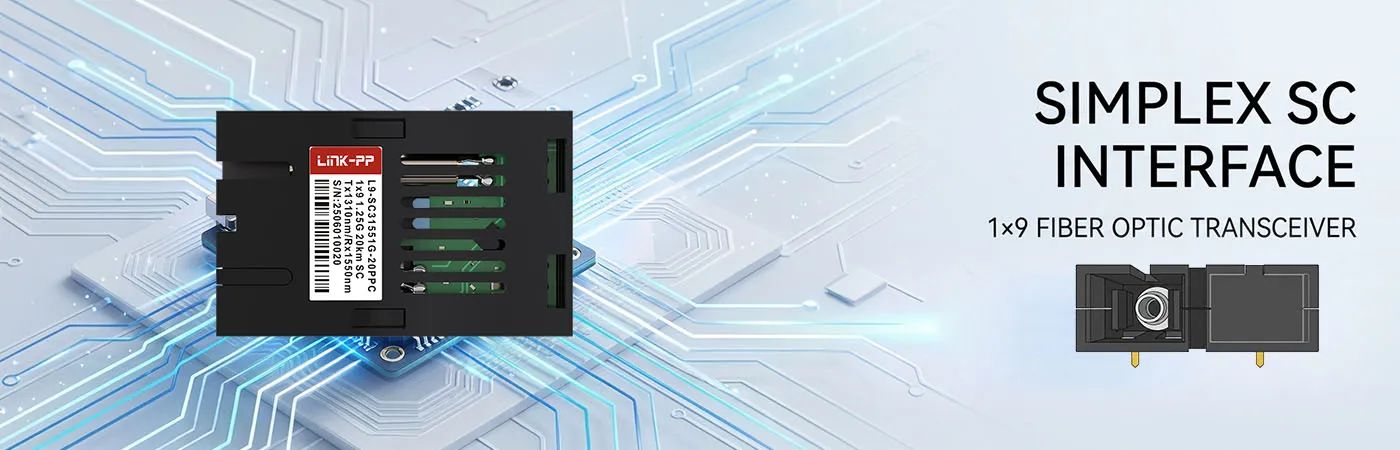

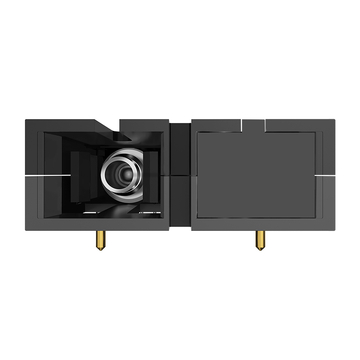

Simplex SC Interface με σχεδιασμό χαμηλής ηλεκτρομαγνητικής ακτινοβολίας (EMI)
The integrated Simplex SC receptacle provides a secure, snap-in optical connection with minimal insertion loss. Furthermore, the specialized housing architecture of the L9-SC31551G-20PPC significantly reduces electromagnetic interference, ensuring pristine data transmission in high-density rack environments.
LINK-PP L9-SC31551G-20PPC 1.25G 1x9 Certification
Κάθε LINK-PP L9-SC31551G-20PPC module undergoes comprehensive validation to meet stringent international standards, guaranteeing maximum reliability, user safety, and environmental responsibility for global gigabit network infrastructure projects.
Our manufacturing facilities implement a rigorous quality assurance protocol. Each 1x9 transceiver is individually inspected and tested to verify critical optical parameters, ensuring consistent component longevity and field dependability.
Πιστοποιήσεις Ποιότητας & Συμμόρφωση με Κανονισμούς EMI/ESD
This optical module holds complete CE, FCC, UKCA, UL, and REACH certifications. It features superior ESD protection and complies with stringent EMI regulations, exceeding industry baseline safety requirements.
Αυτό το προϊόν συμμορφώνεται με το πρότυπο ISO9001. Αυτό το σύστημα ισχύει για εταιρεία που ασχολείται με την ανάπτυξη, την παραγωγή και την παροχή υπηρεσιών προμήθειας προϊόντων οπτικών ινών. Παρακαλούμε επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Το ISO/IEC 27001 είναι ένα διεθνές πρότυπο για τη διαχείριση και την επεξεργασία της ασφάλειας πληροφοριών. Αυτό το πρότυπο έχει αναπτυχθεί από κοινού από τον Διεθνή Οργανισμό Τυποποίησης (ISO) και τη Διεθνή Ηλεκτροτεχνική Επιτροπή (IEC). Καθορίζει τις απαιτήσεις για τη δημιουργία, την εφαρμογή, τη συντήρηση και τη συνεχή βελτίωση ενός συστήματος διαχείρισης ασφάλειας πληροφοριών (ISMS). Διασφαλίζοντας την εμπιστευτικότητα, την ακεραιότητα και τη διαθεσιμότητα των οργανωτικών πληροφοριακών πόρων, η απόκτηση ενός πιστοποιητικού ISO 27001 σημαίνει ότι η επιχείρηση έχει περάσει με επιτυχία τον έλεγχο που διενεργείται από έναν φορέα πιστοποίησης, αποδεικνύοντας ότι το σύστημα διαχείρισης ασφάλειας πληροφοριών της έχει ανταποκριθεί στις απαιτήσεις του διεθνούς προτύπου. Παρακαλώ επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Αυτό το προϊόν συμμορφώνεται με το πρότυπο ISO14001. Προορίζεται για χρήση από οργανισμούς που επιδιώκουν να διαχειρίζονται τις περιβαλλοντικές τους ευθύνες με συστηματικό τρόπο που συμβάλλει στον περιβαλλοντικό πυλώνα της βιωσιμότητας. Παρακαλούμε επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Το ISO 45001 είναι ένα παγκόσμιο πρότυπο που καθορίζει τις απαιτήσεις για ένα σύστημα διαχείρισης της υγείας και ασφάλειας στην εργασία (OH&SMS).
Ο κανονισμός REACH είναι ένας κανονισμός της Ευρωπαϊκής Ένωσης που αφορά την καταχώριση, την αξιολόγηση, την αδειοδότηση και τους περιορισμούς των χημικών προϊόντων. Τέθηκε σε ισχύ την 1η Ιουνίου 2007 και αντικατέστησε μια σειρά από ευρωπαϊκές οδηγίες και κανονισμούς με ένα ενιαίο σύστημα. Ο κανονισμός στοχεύει στην προστασία της ανθρώπινης υγείας και της περιβαλλοντικής ασφάλειας, στη διατήρηση και βελτίωση της ανταγωνιστικότητας της χημικής βιομηχανίας της ΕΕ και στην ανάπτυξη καινοτόμων δυνατοτήτων για μη τοξικές και αβλαβείς ενώσεις, με σκοπό την πρόληψη του κατακερματισμού της αγοράς, την αύξηση της διαφάνειας στη χρήση χημικών ουσιών, την προώθηση πειραμάτων χωρίς ζώα και την επιδίωξη βιώσιμης κοινωνικής ανάπτυξης. Παρακαλώ επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Αυτό το προϊόν πληροί τις ισχύουσες απαιτήσεις της Οδηγίας (ΕΕ) 2015/863 της RoHS. Περιορίζει τη χρήση 10 επικίνδυνων υλικών στην κατασκευή διαφόρων τύπων ηλεκτρονικού και ηλεκτρικού εξοπλισμού: μόλυβδος, υδράργυρος, κάδμιο, εξασθενές χρώμιο, πολυβρωμιωμένα διφαινύλια, πολυβρωμιωμένοι διφαινυλαιθέρες και τέσσερις διαφορετικές φθαλικές ενώσεις. Παρακαλούμε... επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Αυτό το προϊόν συμμορφώνεται πλήρως με την FCC, η οποία στοχεύει στη διαχείριση των ραδιοκυμάτων και των μαγνητικών πεδίων με πιο λογικό τρόπο. Παρακαλούμε επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Το CB είναι ένα διεθνές σύστημα που λειτουργεί από την IECEE. Αυτό το προϊόν βασίζεται στα πρότυπα IEC για τον έλεγχο της απόδοσης ασφαλείας των ηλεκτρικών προϊόντων. Παρακαλώ επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Αυτό το προϊόν συμμορφώνεται πλήρως με το πιστοποιητικό UKCA (UK Conformity Assessment), το οποίο υποδηλώνει ότι πληροί όλα τα σχετικά πρότυπα ποιότητας καθώς και τις απαιτήσεις υγείας και ασφάλειας. Παρακαλούμε επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Η πιστοποίηση UL είναι μια μη υποχρεωτική πιστοποίηση στις Ηνωμένες Πολιτείες, κυρίως για δοκιμές και πιστοποίηση της απόδοσης ασφάλειας προϊόντων. Ο απώτερος σκοπός της είναι η απόκτηση προϊόντων με ένα αρκετά ασφαλές επίπεδο για την αγορά και η συμβολή στη διασφάλιση της ανθρώπινης υγείας και της ασφάλειας της περιουσίας. Παρακαλώ επικοινωνήστε μαζί μας για να μάθετε περισσότερα.
Πιστοποιημένο για απρόσκοπτη ενσωμάτωση PCB και συμβατότητα πρωτοκόλλου
Verified for broad protocol support, the L9-SC31551G-20PPC natively integrates with diverse communication equipment. Its standard footprint guarantees effortless PCB mounting and robust electrical compatibility across various hardware platforms.
Οι αυστηρές δοκιμές διασφαλίζουν αξιόπιστη απόδοση 1x9
We execute advanced laboratory evaluations on the L9-SC31551G-20PPC to confirm its uncompromising optical performance and durability under continuous data transmission scenarios.
Δοκιμή Οπτικού Φάσματος
We verify the 1310nm transmission wavelength and precise optical output power consistency.
Δοκιμή μοτίβου ματιών
ITU-T G.957 compliant eye diagram testing ensures optimal signal clarity and minimal jitter.
Δοκιμή ρυθμού σφάλματος bit
Extended BER testing guarantees flawlessly accurate 1.25Gbps data processing over the 20km link.
Δοκιμή θερμοκρασίας
Thermal cycling confirms stable commercial operation across the entire 0℃ to 70℃ range.
Αποστολή προϊόντος για LINK-PP L9-SC31551G-20PPC 1.25G 1x9
We employ professional packaging and logistics strategies to deliver your L9-SC31551G-20PPC optical transceivers safely, ensuring they arrive in pristine, deployment-ready condition.
Αντιστατική προστατευτική συσκευασία
Each transceiver is sealed in premium ESD-safe shielding bags for maximum protection.

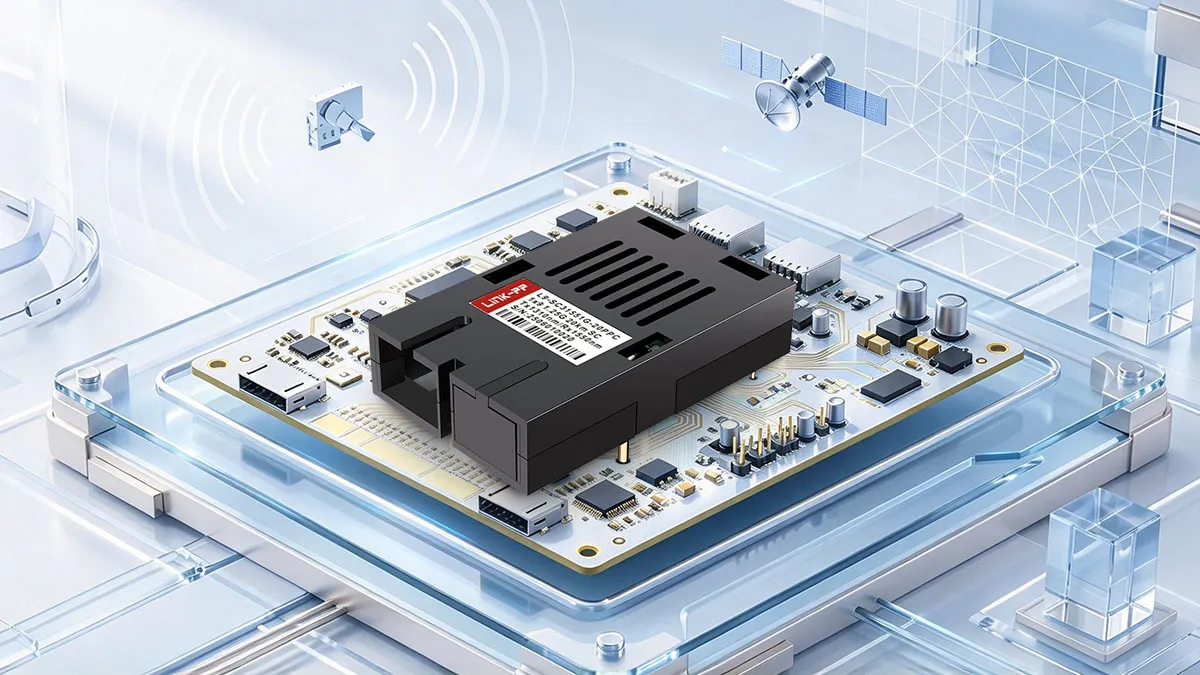

Για την ανάπτυξη του LINK-PP L9-SC31551G-20PPC, properly align the 9 pins with your PCB and manually solder them for a secure connection. Next, insert a single-mode fiber patch cord into the Simplex SC port to activate the 1.25G BiDi link.
L9-SC31551G-20PPC Technical Support
LINK-PP παρέχει επαγγελματική τεχνική υποστήριξη, συμπεριλαμβανομένων συμβουλών πριν από την πώληση, επαλήθευσης συμβατότητας και αντιμετώπισης προβλημάτων μετά την ανάπτυξη, για να διασφαλίσει την ομαλή λειτουργία του δικτύου.
Τεχνική Συμβουλευτική πριν από την πώληση
Professional technical guidance to help customers select the most suitable L9-SC31551G-20PPC modules based on network architecture and application requirements.
Υποστήριξη επαλήθευσης συμβατότητας
Έλεγχοι συμβατότητας και επικύρωση για την εξασφάλιση απρόσκοπτης λειτουργίας με διακόπτες Cisco και άλλες υποστηριζόμενες πλατφόρμες δικτύωσης.
Βοήθεια Ανάπτυξης & Εγκατάστασης
Βήμα προς βήμα υποστήριξη για την εγκατάσταση, τη διαμόρφωση και την αρχική ανάπτυξη για να διασφαλιστεί η σταθερή και σωστή λειτουργία.
Μακροπρόθεσμη Τεχνική Εγγύηση
Συνεχής τεχνική υποστήριξη καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος για τη διασφάλιση αξιόπιστης απόδοσης σε δίκτυα επιχειρήσεων και παρόχων.
A:
No attenuator is needed for 20km-rated modules! Its 1310nm FP laser launch power (-9 to -3 dBm) and PIN receiver overload threshold (-3 dBm) allow direct connection over short 1m–10m patch cords without saturation. Από τον διαχειριστή
A:
Yes! The L9-SC31551G-20PPC complies with ITU-T G.957, Gigabit Ethernet 1.25Gbps optical specifications, and the 1x9 SIP Multi-Source Agreement (MSA), ensuring seamless interoperability across multi-vendor Gigabit fiber switches and media converters. Από τον διαχειριστή
A:
The L9-SC31551G-20PPC transmits at 1310nm and receives at 1550nm at 1.25Gbps. Pair it at the opposite end with a complementary 1.25G 20km BiDi 1x9 transceiver that transmits at 1550nm and receives at 1310nm (such as the L9-SC55311G-20PPC) over a single-mode Simplex SC fiber. Από τον διαχειριστή
A:
It operates on a single +3.3V DC supply and provides differential (LV)PECL data inputs/outputs and an (LV)PECL Signal Detect output on Pin 4. Από τον διαχειριστή
A:
For 300 pieces, production and factory burn-in take 3–5 business days, and express DHL/FedEx delivery to the US or UK takes 3–4 days. Από τον διαχειριστή
Παρακαλώ γράψτε σχόλια με περισσότερους από τρεις χαρακτήρες.
497754
576674
C *** i
Μπαγκλαντές
Επαληθευμένη αγορά
5.0
2026-09-23
We use the L9-SC31551G-20PPC on our custom 1.25G optical aggregation blades for metro data center interconnect. The 1310nm-TX/1550nm-RX WDM optics deliver error-free Gigabit transmission over 20km of OS2 single-mode fiber.
