LX/LH-Transceiver: Erweiterung von lokalen Netzwerken

Mit dem Wachstum von Unternehmensnetzwerken über einzelne Gebäude hinaus wird die Verbindung von Geräten über größere Entfernungen hinweg zu einer Herausforderung. Kupferkabel erreichen eine maximale Reichweite von 100 Metern, und Standard-Multimode-SX-Transceiver stoßen bei der Verbindung separater Standorte an ihre Grenzen. LX/LH-Transceiver schließen diese Lücke, indem sie die Reichweite von Gigabit- Ethernet -Verbindungen deutlich erhöhen und somit eine praktische Lösung für die Skalierung von lokalen Netzwerken auf Campusgeländen oder in Industrieanlagen darstellen.

LX/LH -Transceivermodule arbeiten mit einer Wellenlänge von 1310 nm und unterstützen sowohl Multimode- als auch Singlemode-Glasfaserverbindungen. Dank dieser dualen Kompatibilität können Netzwerkteams denselben Transceivertyp für kurze interne Verbindungen und Langstreckenverbindungen zwischen Gebäuden nutzen. Durch die Überbrückung der Reichweitenbeschränkungen herkömmlicher Optiken ermöglicht die LX/LH-Technologie eine zuverlässige LAN- Erweiterung ohne kostspielige Infrastrukturmodernisierungen.

✳️ LX/LH SFP-Transceiver verstehen

LX/LH SFP-Transceiver sind kompakte, im laufenden Betrieb austauschbare optische Module, die Gigabit-Ethernet-Verbindungen über große Glasfaserdistanzen ermöglichen. Sie bilden das Rückgrat moderner Netzwerkinfrastrukturen, in denen eine zuverlässige Datenübertragung über große Entfernungen für Leistung und Skalierbarkeit unerlässlich ist. Das Verständnis ihrer Funktionsweise und Spezifikationen ist entscheidend für den Aufbau von Netzwerken, die ein optimales Verhältnis zwischen Reichweite, Signalqualität und Kosten gewährleisten.

Was LX/LH in der Glasfasertechnik bedeutet

Die Bezeichnung LX/LH vereint zwei verwandte technische Spezifikationen zu einem einzigen, praktischen Schnittstellenstandard.

LX (Langwellenlänge): Dies bezieht sich auf den IEEE- 802.3z-Standard für 1000BASE-LX. Er definiert die Verwendung eines Langwellenlasers (1310 nm), der primär für die Übertragung über Singlemode-Fasern optimiert ist . In der Praxis unterstützt LX typischerweise Entfernungen von mindestens 5 km, wobei viele Module auf Singlemode-Fasern sogar 10 km erreichen.

LH (Long Haul): Dies ist eine Branchenerweiterung, kein strikter IEEE-Standard. Es bedeutet, dass der Transceiver verbesserte Optik nutzt, um größere Entfernungen als die Standard-LX-Fähigkeiten zu erreichen. Je nach Hersteller unterstützt LH 10 km, 20 km oder mehr über Singlemode-Faser.

Dieses kombinierte LX/LH-Label versichert Netzwerktechnikern, dass das Glasfaser-SFP-Modul dem LX-Standard entspricht und gleichzeitig die erweiterte Reichweite von Geräten mit LH-Zertifizierung bietet.

Wie sich LX/LH-Transceiver von SX-Modulen unterscheiden

Obwohl sowohl LX/LH als auch SX (1000BASE-SX) Gigabit- SFP- Transceiver sind, sind sie für völlig unterschiedliche optische Budgets und Fasertypen optimiert. Der Hauptunterschied liegt in ihrer Wellenlänge und der daraus resultierenden Reichweite. Die folgende Tabelle bietet einen kurzen Vergleich ihrer wichtigsten Betriebsparameter, bevor weitere Details erläutert werden.

Wie in der obigen Tabelle hervorgehoben, ist die Wellenlänge das entscheidende Unterscheidungsmerkmal. SX-Module verwenden einen 850-nm- VCSEL- Laser, der zwar kostengünstig ist, aber über größere Entfernungen eine hohe Modendispersion aufweist, was seinen Einsatz auf kurze Verbindungen innerhalb von Gebäuden beschränkt. Im Gegensatz dazu verwendet LX/LH einen 1310-nm- FP- oder DFB- Laser, der über lange Distanzen deutlich stabiler ist und die Modendispersion in Singlemode-Fasern nahezu vollständig eliminiert.

Ein weiterer, oft übersehener Unterschied ist die Notwendigkeit von Modenkonditionierungs-Patchkabeln beim Anschluss eines LX/LH-Transceivers an ältere Multimode-Fasern . Im Gegensatz zu SX- SFP-Modulen kann der kleinere Spotdurchmesser des LX-Lasers zu Signalverzerrungen im Kern älterer Multimode-Fasern führen, sofern die Lasereinkopplung nicht korrekt kompensiert ist.

Typische Wellenlängenbereiche und Übertragungsmodi

Das Betriebsverhalten von LX/LH-Transceivern wird durch ihre Wellenlänge von 1310 nm bestimmt, die je nach angeschlossenem Glasfasernetz zwei unterschiedliche Übertragungsmodi vorgibt:

1. Betrieb mit Singlemode-Fasern (SMF) (Langstreckenbetrieb)

• Kerngröße: 9/125µm.
• Mechanismus: Das 1310-nm-Signal breitet sich nahezu vollständig entlang des schmalen Kerns mit minimaler Reflexion aus. Dies führt zu geringer Dämpfung und verschwindender Modendispersion.
• Ergebnis: Dies ist der native Übertragungsmodus, für den der LX-Standard entwickelt wurde. Er ermöglicht LH-Entfernungen (Long Haul) von 10 km bis 40 km ohne Repeater.

2. Betrieb mit Multimode-Fasern (MMF) (Legacy-Modus)

• Kerngröße: 50/125µm oder 62.5/125µm.
• Mechanismus: Da 1310 nm nicht die optimale Wellenlänge für Multimodefasern (MMF) ist (850 nm ist optimal), breitet sich das Licht weniger effizient aus. Ohne Gegenmaßnahmen kann die differentielle Modenverzögerung die Reichweite auf älteren 62.5-µm-Fasern auf nur wenige Dutzend Meter begrenzen.
• Abhilfemaßnahme: Um die Nennreichweite von 550 m über Multimode-Fasern zu erreichen, ist ein Modenkonditionierungs-Patchkabel erforderlich. Dieses Kabel enthält eine Singlemode-zu-Multimode-Offset-Spleißung, die den Faserkern so anregt, dass sie einer Standard-Multimode-Einkopplung ähnelt und so das Signal stabilisiert.

Gemeinsame Standards und Einhaltung

LX/LH SFP-Transceiver erfüllen mehrere Industriestandards und gewährleisten so Interoperabilität und Zuverlässigkeit über verschiedene Netzwerkgeräte hinweg.

• IEEE 802.3z (1000BASE-LX) definiert Leistungsparameter für Gigabit-Ethernet-Langwellenoptik.
• Einhaltung MSA (Multi-Source Agreement)-Standards gewährleisten Kompatibilität mit Switches und Router von verschiedenen Anbietern.
• Module treffen sich oft RoHS und Lasersicherheitszertifizierungen (Klasse 1), die die Sicherheit der Umwelt und die Einhaltung gesetzlicher Vorschriften gewährleisten.

Diese Standards machen LX/LH-Transceiver zu zuverlässigen und vielseitigen Optionen für Unternehmens-, Campus- und industrielle Netzwerksysteme weltweit.

✳️ LX/LH SFP-Transceiver-Module in der Netzwerkarchitektur

LX/LH-SFP-Transceiver spielen eine zentrale Rolle im modernen Netzwerkdesign, indem sie die Lücke zwischen Kurzstreckenverbindungen und Fernkommunikationsanforderungen schließen. Integriert in Switches, Router und Glasfaserinfrastrukturen ermöglichen diese Module stabile Gigabit-Ethernet-Verbindungen, die die physischen Grenzen lokaler Netzwerke (LANs) erweitern.

Rolle von Transceivern bei der Erweiterung der LAN-Reichweite

Die grundlegende Rolle eines LX/LH-Transceivers in der Netzwerkarchitektur besteht darin, die Distanzbarriere zwischen logischen Segmenten eines lokalen Netzwerks (LAN) zu überwinden. In traditionellen hierarchischen Netzwerkdesigns erfordert die Verbindung von Gebäuden oder entfernten Verteilerschränken häufig zusätzliche Zwischenschalter oder teure Medienkonverter , was zu Fehlerquellen und erhöhter Verwaltungskomplexität führt.

LX/LH-Optiktransceiver vereinfachen diese Topologie. Sie ermöglichen es Netzwerkarchitekten, eine direkte, native Gigabit-Ethernet-Verbindung zwischen zwei Switches herzustellen, die bis zu 10 Kilometer voneinander entfernt sind – ohne aktive Signalregeneration dazwischen. Diese Funktion ist unerlässlich für die Aufrechterhaltung einer flachen Layer-2-Netzwerkstruktur in einem Campus-Netzwerk. Durch die Erweiterung der physischen Reichweite des LANs bei gleichzeitiger Beibehaltung einer einzigen logischen Broadcast-Domäne gewährleisten LX/LH-Transceiver die konsistente Durchsetzung latenzempfindlicher Anwendungen und Sicherheitsrichtlinien vom Core-Switch bis zum Netzwerkrand.

Integration von LX/LH-Modulen in Switch-Infrastrukturen

Die Integration von LX/LH-Modulen in bestehende Switch-Infrastrukturen verläuft in der Regel reibungslos, da sie dem SFP Multi-Source Agreement (MSA) entsprechen. Für eine erfolgreiche Implementierung ist jedoch das Verständnis der Portkompatibilität und der Uplink-Strategie unerlässlich. Die folgenden Punkte erläutern die wichtigsten Aspekte für eine erfolgreiche Integration:

• Portkompatibilität: LX/LH-Module sind für Standard-SFP-Ports mit Gigabit-Ethernet-Unterstützung ausgelegt. Sie funktionieren nicht in SFP + Ports, die standardmäßig auf 10-Gigabit-Geschwindigkeit beschränkt sind, es sei denn, der Switch unterstützt explizit Dual-Rate-Aushandlung (1G/10G) an diesem Port. Netzwerkadministratoren sollten überprüfen, ob die Switch-Linecard oder der Switch mit fester Konfiguration die Unterstützung für 1000BASE-LX explizit auflistet.
• Platzierung von Uplink- und Downlink-Verbindungen: In einer typischen Unternehmensarchitektur werden LX/LH-Module üblicherweise an Uplink-Ports eingesetzt, die Verteiler in verschiedenen Gebäuden mit einem zentralen Core-Switch verbinden. Aufgrund von Kosten- und Energieüberlegungen werden sie selten für die direkte Client-Konnektivität verwendet, mit Ausnahme von speziellen Überwachungskameras mit großer Reichweite oder Industrieanlagen.

Multimode- vs. Singlemode-Bereitstellungsszenarien

LX/LH-Transceiver sind primär für Singlemode-Fasern (SMF) ausgelegt, können aber unter bestimmten Bedingungen auch mit Multimode-Fasern (MMF) betrieben werden:

• Singlemode Fiber (SMF): Bietet Langstreckenverbindungen bis zu 10 km und eignet sich daher ideal für Backbone- oder Campus-Verbindungen.
• Multimode-Faser (MMF): Kann für kürzere Strecken (bis zu 550 m) verwendet werden, wenn sie mit einer Modenkonditionierung ausgestattet ist. Patchkabel um Verzögerungen im Differenzialmodus zu vermeiden.
• Flexibilität bei der Bereitstellung: Ermöglicht Netzwerkdesignern die schrittweise Aufrüstung bestehender Multimode-Infrastrukturen hin zu Singlemode-Implementierungen.

Diese Vielseitigkeit ermöglicht es Organisationen, Kosten und Leistung auf Basis der bestehenden Infrastruktur und Entfernungsanforderungen zu optimieren.

Überlegungen zur Verkabelung und Entfernungsbeschränkungen

Bei der Installation von LX/LH-Transceivern gewährleistet eine korrekte Verkabelung optimale Signalübertragung und Zuverlässigkeit:

• Für Entfernungen über 2 km sollten LC-Steckverbinder und verlustarme Singlemode-Fasern verwendet werden.
• Verify Faserpolarität und Kanalausrichtung zur Vermeidung von Querverbindungsfehlern.
• Bei Multimode-Verbindungen müssen Modenkonditionierungskabel zwischen Transceiver und Patchpanel eingefügt werden, um die Signalstabilität zu gewährleisten.
• Vermeiden Sie übermäßige Glasfaserverbindungen oder Verbindungsstellen, da jede davon zusätzliche optische Verluste verursacht.

Typischerweise unterstützen LX/LH-Transceiver Folgendes:

• Bis zu 550 m über Multimode-Faser (OM2/OM3).
• Bis zu 10 km auf Standard-Singlemode-Faser (9/125µm).

✳️ Wichtigste Vorteile von LX/LH-Transceivern bei der Netzwerkerweiterung

Optische Transceiver der LX/LH-Serie bieten eine praktische und effiziente Möglichkeit, LAN-Verbindungen über große Entfernungen zu erweitern. Dank ihrer Kompatibilität mit Multimode- und Singlemode-Fasern eignen sie sich sowohl für bestehende als auch für neue Installationen. Die drei wichtigsten Vorteile sind größere Reichweite, hohe Signalqualität und geringere Gesamtkosten.

Erweiterung der LAN-Reichweite über die Standardgrenzen hinaus

LX/LH-Module erweitern Gigabit-Ethernet-Verbindungen über Singlemode-Glasfaser auf bis zu 10 km – weit über die 100-Meter-Grenze von Kupfermodulen oder die 550-Meter-Reichweite von SX SFP hinaus. Dies ermöglicht direkte Switch-zu-Switch-Verbindungen zwischen entfernten Gebäuden ohne zwischengeschaltete aktive Hardware. Das Ergebnis ist ein flacheres Netzwerk mit geringerer Latenz, in dem entfernte Endpunkte sich so verhalten, als wären sie lokal verbunden.

Verbesserte Signalintegrität über Glasfaser

Die Glasfaserübertragung mit LX/LH ist unempfindlich gegenüber elektromagnetischen Störungen und eliminiert somit das bei kupferbasierten Langstreckenlösungen häufig auftretende Rauschen und die Fehler. Die Wellenlänge von 1310 nm erfährt über die Distanz eine geringere Dämpfung und liefert dem Empfänger ein saubereres Signal. Dies führt zu weniger Paketverlusten und einer stabileren Verbindung im erweiterten LAN.

Kosteneffizienz im Vergleich zu alternativen Lösungen

LX/LH-SFP-Module bieten ein ausgewogenes Preis-Leistungs-Verhältnis zwischen Kurzstrecken-SX-SFP-Modulen (wie SFP-1G-SX ) und Premium-Langstreckenalternativen wie ZX-SFP-Modulen (wie GLC-ZX-SM-RGD ). Sie sind bei vergleichbaren Entfernungen oft 20–30 % günstiger. Dank Hot-Swap-Funktion lassen sich Upgrades ohne Ausfallzeiten durchführen, und die Kompatibilität mit bestehenden Multimode-Fasern (über Modenkonditionierung) vermeidet eine vollständige Neuverkabelung. Insgesamt bieten sie im Vergleich zu Mietleitungen oder aktiven optischen Systemen eine deutlich höhere Rentabilität für mittlere Entfernungen.

✳️ Häufige Anwendungsfälle für LX/LH-Transceiver in Unternehmensnetzwerken

LX/LH-Transceiver sind in Unternehmensnetzwerken weit verbreitet, wo zuverlässige Glasfaserverbindungen über große Entfernungen unerlässlich sind. Sie ermöglichen die nahtlose Kommunikation zwischen mehreren Standorten, erweitern die Reichweite von LANs und unterstützen leistungsstarke Datenübertragung über größere Distanzen als Standard-Transceiver. Im Folgenden werden die wichtigsten Anwendungsfälle aufgeführt, die ihre Vielseitigkeit in modernen Netzwerkinfrastrukturen verdeutlichen.

Verbindung von Gebäuden innerhalb von Campusnetzwerken

LX/LH-Transceiver eignen sich ideal zur Vernetzung mehrerer Gebäude auf einem Firmen- oder Universitätsgelände. Durch die Nutzung von Singlemode-Glasfaser können diese Transceiver Entfernungen von bis zu 10 km und mehr überbrücken und so eine gleichbleibend hohe Netzwerkgeschwindigkeit über verschiedene Gebäude hinweg gewährleisten. Dadurch entfällt die Notwendigkeit kostspieliger und komplexer Umwege wie mehrerer Netzwerk-Hops oder Signalverstärker.

Darüber hinaus vereinfachen diese Transceiver die Netzwerkverwaltung durch die Bereitstellung eines einheitlichen Backbones. IT-Teams können Hochgeschwindigkeitsverbindungen zwischen Verwaltungsbüros, Hörsälen, Forschungslaboren und Rechenzentren einrichten , ohne die Signalqualität zu beeinträchtigen, und so einen nahtlosen Zugriff auf gemeinsam genutzte Ressourcen und zentrale Systeme ermöglichen.

Erweiterung der Rechenzentrumsverbindungen

Rechenzentren benötigen häufig robuste Verbindungen, um Redundanz und hohe Verfügbarkeit zu gewährleisten. LX/LH-Module werden üblicherweise eingesetzt, um die Verbindungen zwischen räumlich benachbarten oder geografisch getrennten Rechenzentren zu erweitern. Dank ihrer großen Reichweite können Unternehmen eine synchronisierte Datenreplikation aufrechterhalten, Strategien zur Notfallwiederherstellung unterstützen und die Lasten zwischen mehreren Standorten verteilen.

Darüber hinaus reduziert der Einsatz von LX/LH-Transceivern für Rechenzentrumsverbindungen den Bedarf an zusätzlichen Netzwerkgeräten. Diese direkte Konnektivität vereinfacht nicht nur die Architektur, sondern senkt auch die Latenz und verbessert die Systemzuverlässigkeit insgesamt, wodurch die Verwaltung umfangreicher IT-Systeme erleichtert wird.

Unterstützung von Verbindungen zum Metropolitan Area Network (MAN).

Für Unternehmen mit regionalen Netzwerken spielen LX/LH-Transceiver eine entscheidende Rolle bei der Vernetzung mehrerer Standorte in einer Stadt oder einem Ballungsraum. Durch die Integration in die bestehende Glasfaserinfrastruktur bieten diese Module eine konstante Bandbreite über Entfernungen von typischerweise mehreren Kilometern bis hin zu mehreren zehn Kilometern. Dies ist besonders vorteilhaft für Unternehmen mit Niederlassungen, Produktionsstätten oder Forschungseinrichtungen, die effizient mit der Zentrale kommunizieren müssen.

Darüber hinaus ermöglichen LX/LH-Transceiver die Hochgeschwindigkeits-Datenübertragung in einem städtischen Netzwerk ohne umfangreiche Infrastrukturerweiterungen. Ihre Kompatibilität mit Standard-Netzwerkgeräten gewährleistet, dass Unternehmen ihre MANs mit steigendem Bedarf skalieren können und Anwendungen wie VoIP , Videokonferenzen und Echtzeit-Datenanalysen in urbanen Gebieten unterstützen.

Ermöglichung von Backbone-Verbindungen über große Entfernungen

Unternehmensnetzwerke benötigen häufig weitreichende Backbone-Verbindungen, um entfernte Standorte oder regionale Niederlassungen zu verbinden. LX/LH-Transceiver ermöglichen diese Backbone-Verbindungen durch zuverlässige optische Verbindungen, die eine hohe Signalqualität über Dutzende von Kilometern gewährleisten. Diese Fähigkeit ist unerlässlich für Unternehmen, die auf zentralisierte Server und Cloud-basierte Anwendungen an verschiedenen Standorten angewiesen sind.

Darüber hinaus tragen diese Transceiver durch ihre stabile Leistung über große Entfernungen dazu bei, Netzwerkausfallzeiten und Signalverschlechterungen zu reduzieren. Sie sind besonders vorteilhaft in Szenarien, in denen herkömmliche Kupferverbindungen unzureichend oder wirtschaftlich unrentabel wären, und gewährleisten so, dass die Backbone-Infrastruktur zukünftiges Netzwerkwachstum unterstützt.

✳️ LX/LH Transceiver-Module für Edge- und Spezialanwendungen

LX/LH-Transceiver eignen sich nicht nur für zentrale Unternehmensnetzwerke, sondern zeichnen sich auch durch ihre Leistungsfähigkeit in Edge- und Spezialumgebungen aus, in denen Zuverlässigkeit und Reichweite entscheidend sind. Sie bieten robuste Glasfaserverbindungen für Industrieanlagen, städtische Infrastrukturen und Sicherheitsnetzwerke und ermöglichen es Unternehmen, ihre Netzwerkreichweite auf anspruchsvolle Umgebungen auszudehnen.

Industrielle Vernetzung in rauen Umgebungen

In industriellen Umgebungen sind LX/LH-Transceiver so konstruiert, dass sie extremen Temperaturen, Vibrationen und elektrischen Störungen standhalten. Fabriken, Produktionsanlagen und Energieanlagen benötigen häufig Glasfaserverbindungen über große Entfernungen, um Steuerungssysteme, Sensoren und Überwachungsgeräte zu vernetzen. LX/LH-Module gewährleisten den unterbrechungsfreien Betrieb dieser kritischen Netzwerke und unterstützen Echtzeitkommunikation sowie automatisierte Prozesse.

Darüber hinaus bieten diese Transceiver eine höhere Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen, wodurch das Risiko von Ausfallzeiten durch Geräteausfälle reduziert wird. Ihre Fähigkeit, über Singlemode-Fasern über große Entfernungen zu arbeiten, vereinfacht die Netzwerkplanung in weitläufigen Industrieanlagen und bietet eine kostengünstige Lösung für zuverlässige Verbindungen unter rauen Bedingungen.

Smart-City-Infrastrukturvernetzung

LX/LH-Transceiver spielen eine Schlüsselrolle in Smart-City-Initiativen, indem sie Verkehrsmanagementsysteme, öffentliche WLAN-Netze und IoT- Geräte im urbanen Raum vernetzen. Durch die Nutzung von Glasfaserverbindungen mit großer Reichweite können Städte verteilte Sensoren, Straßenbeleuchtung und Umweltüberwachungssysteme in eine zentrale Netzwerkplattform integrieren. Dies ermöglicht die Datenerfassung und -analyse in Echtzeit sowie ein effizientes Ressourcenmanagement.

Darüber hinaus ermöglicht die Kompatibilität der LX/LH-Module mit bestehender Netzwerkinfrastruktur den Kommunen, ihre Smart-City-Netzwerke ohne umfangreiche Neuverkabelung zu skalieren und zu modernisieren. Ihre hohe Leistungsfähigkeit gewährleistet den reibungslosen Betrieb bandbreitenintensiver Anwendungen wie Videoanalyse und Überwachung der öffentlichen Sicherheit im gesamten Stadtnetzwerk.

Erweiterung des Überwachungs- und Sicherheitsnetzes

Sicherheits- und Überwachungsnetzwerke benötigen Verbindungen mit hoher Bandbreite und geringer Latenz, um Video- und Sensordaten über mehrere Standorte hinweg zu übertragen. LX/LH-Transceiver ermöglichen es Unternehmen, ihre Überwachungsnetzwerke über große Entfernungen zu erweitern, ohne die Signalqualität zu beeinträchtigen. Dies ist besonders wichtig für große Campusgelände, Verkehrsknotenpunkte oder Regierungsgebäude, in denen eine zentrale Überwachung weitläufige Bereiche abdecken muss.

Diese Transceiver unterstützen zudem die Integration mehrerer Sicherheitssysteme wie Zutrittskontrollsysteme, Alarmanlagen und IP-Kameras in ein einziges Glasfasernetz. Durch die Bereitstellung zuverlässiger und stabiler optischer Verbindungen tragen die LX/LH-Module zu einer kontinuierlichen Überwachung, kürzeren Reaktionszeiten und einem verbesserten Lagebewusstsein für das Sicherheitspersonal bei.

✳️ Installation und Einsatz von LX/LH SFP-Transceivern

Die korrekte Installation und der Einsatz von LX/LH-SFP-Transceivern sind entscheidend für eine zuverlässige Netzwerkleistung und langfristige Stabilität. Durch die Einhaltung bewährter Verfahren können Netzwerkadministratoren Signalverluste minimieren, Hardwarekonflikte vermeiden und die Lebensdauer sowohl der Transceiver als auch der Glasfaserinfrastruktur maximieren.

Schritt-für-Schritt-Installationsprozess

Die Installation beginnt mit dem Ausschalten des Netzwerkgeräts (z. B. Switch oder Router), um mögliche Schäden zu vermeiden. Sobald das Gerät sicher ausgeschaltet ist, wird der LX/LH-Transceiver vorsichtig in den entsprechenden SFP-Steckplatz eingesetzt. Dabei ist auf die korrekte Ausrichtung der Stecker zu achten. Nach dem Einsetzen kann das Gerät eingeschaltet werden. Der Verbindungsstatus des Transceivers sollte überprüft werden, um die erfolgreiche Installation zu bestätigen.

Anschließend werden die Glasfaserkabel angeschlossen, wobei besonderes Augenmerk auf die Sende- (TX) und Empfangsanschlüsse (RX) gelegt wird, um die korrekte Signalrichtung zu gewährleisten. Nach dem Anschluss sollte das IT-Personal die Verbindungsaktivität überwachen und einen einfachen Datenübertragungstest durchführen, um die korrekte Funktion des Moduls zu überprüfen. Durch die Einhaltung dieser Schritte wird das Risiko von Beschädigungen minimiert und eine stabile optische Verbindung sichergestellt.

Kompatibilitätsprüfungen mit Switches und Routern

Vor der Inbetriebnahme muss unbedingt geprüft werden, ob der LX/LH-Transceiver mit der Netzwerkhardware kompatibel ist. Verschiedene Switches und Router können Einschränkungen hinsichtlich der unterstützten SFP-Module aufweisen. Die Verwendung eines nicht unterstützten Moduls kann zu Fehlern oder Leistungseinbußen führen. Ein Blick auf die Kompatibilitätsliste des Herstellers stellt sicher, dass das Modul mit dem vorgesehenen Gerät einwandfrei funktioniert.

Firmwareversionen und Treiberunterstützung spielen ebenfalls eine Rolle für die Transceiver-Kompatibilität. Selbst wenn das physische Modul passt, kann veraltete Firmware verhindern, dass das Gerät den Transceiver erkennt oder vollständig nutzt. Die Sicherstellung von Hardware- und Softwarekompatibilität vermeidet Verbindungsprobleme und verbessert die Netzwerkstabilität.

Bewährte Verfahren für die Glasfaserverkabelung

Die korrekte Verlegung von Glasfaserkabeln ist entscheidend für die Signalqualität und die optimale Leistung von LX/LH-Transceivern. Kabel müssen sorgfältig verlegt werden, um scharfe Biegungen, Knicke und übermäßige Spannungen zu vermeiden, da diese Signalverluste oder Beschädigungen der Glasfaser verursachen können. Die Einhaltung der Biegeradien und die Verwendung von Kabelmanagementsystemen schützen die Netzwerkinfrastruktur.

Darüber hinaus sollten Glasfaserstecker sauber und frei von Staub und Verunreinigungen gehalten werden. Selbst kleinste Partikel auf der Steckerendfläche können die Signalqualität erheblich beeinträchtigen. Der Einsatz von Inspektionswerkzeugen und Reinigungssets gewährleistet optimale Leistung und minimiert den späteren Fehlersuchaufwand.

Häufige Fehler bei der Bereitstellung vermeiden

Häufige Installationsfehler sind das Vertauschen von Sende- und Empfangsanschlüssen, die Verwendung inkompatibler Module oder das Überschreiten der empfohlenen Kabellängen. Jeder dieser Fehler kann zu zeitweiligen Verbindungsproblemen oder einem vollständigen Signalausfall führen. Die Verwendung einer Checkliste während der Installation verringert die Wahrscheinlichkeit solcher Fehler.

Ein weiteres häufiges Problem ist die Vernachlässigung von Umgebungsfaktoren wie Temperatur oder Luftfeuchtigkeit, die die Leistung von Transceivern beeinträchtigen können. Die Installation von Modulen gemäß den Herstellervorgaben und die Überwachung der Umgebungsbedingungen gewährleisten einen stabilen Betrieb und verlängern die Lebensdauer der Geräte.

✳️ Fehlerbehebung bei LX/LH-Transceivern in Netzwerkumgebungen

Selbst bei sorgfältiger Installation können Netzwerkprobleme bei der Verwendung von LX/LH-Transceivern auftreten. Eine effektive Fehlerbehebung erfordert das Verständnis häufiger Fehlerquellen, die Überwachung der Leistung und die umgehende Anwendung von Korrekturmaßnahmen. Proaktive Wartung und Diagnose tragen dazu bei, Ausfallzeiten zu minimieren und eine stabile LAN-Leistung zu gewährleisten.

Diagnose von Signalverlust und Verbindungsproblemen

Signalverluste können durch verschmutzte Glasfaserstecker, verbogene Kabel oder physische Beschädigungen entlang des optischen Pfades verursacht werden. Die Überprüfung der Stecker mit einem Glasfasermikroskop und die Prüfung der Kabeldurchgängigkeit mit optischen Leistungsmessern ermöglichen eine schnelle Lokalisierung der Fehlerursache. Eine frühzeitige Erkennung beugt langfristigen Netzwerkbeeinträchtigungen vor und reduziert das Risiko von Serviceausfällen.

Verbindungsprobleme können auch durch nicht übereinstimmende Transceiver-Typen oder inkompatible Geräte entstehen. Um die einwandfreie Kommunikation wiederherzustellen, ist es unerlässlich zu überprüfen, ob die LX/LH-Module von den Netzwerkgeräten unterstützt werden und ob die Sende- und Empfangsports korrekt angeschlossen sind.

Häufige Konfigurationsfehler

Fehlkonfigurationen, wie z. B. falsche Geschwindigkeit, falscher Duplexmodus oder falsche VLAN- Zuweisungen, können die Transceiver-Leistung beeinträchtigen. Die korrekte Konfiguration der Switch-Ports für die installierten LX/LH-Module trägt dazu bei, zeitweilige Verbindungsabbrüche und Paketverluste zu vermeiden . Die Dokumentation von Standardkonfigurationsvorlagen vereinfacht zukünftige Implementierungen.

Firmware- oder Treiberinkompatibilitäten können ebenfalls die Funktion des Transceivers beeinträchtigen. Durch die Aktualisierung der Netzwerkgeräte auf die neuesten unterstützten Versionen wird volle Kompatibilität und optimale Modulfunktionalität gewährleistet. Die regelmäßige Überprüfung und Anwendung der Herstellerempfehlungen verringert das Risiko von Konfigurationsfehlern.

Überwachungs- und Diagnosetools

Netzwerküberwachungssoftware und SNMP- basierte Tools ermöglichen IT-Teams die Echtzeitüberwachung der Transceiver-Performance. Kennzahlen wie Signalstärke, Fehlerraten und Verbindungsverfügbarkeit helfen, potenzielle Probleme frühzeitig zu erkennen. Die kontinuierliche Überwachung gewährleistet die Netzwerkstabilität und die umgehende Behebung von Abweichungen.

Diagnosewerkzeuge wie optische Zeitbereichsreflektometer (OTDR) oder SFP-spezifische Management-Tools liefern detaillierte Einblicke in die Faserintegrität und den Transceiver-Status. Diese Werkzeuge sind unverzichtbar für die Aufrechterhaltung einer hohen Leistungsfähigkeit in komplexen oder weitverzweigten Netzwerkumgebungen.

Wartungstipps für langfristige Zuverlässigkeit

Die regelmäßige Reinigung der Glasfaserstecker und die Inspektion der Transceiver verhindern Staubablagerungen, die die Signalqualität erheblich beeinträchtigen können. Planmäßige Wartungsarbeiten, einschließlich der Überprüfung der Kabelwege und des Verschleißes, verlängern die Lebensdauer der LX/LH-Module.

Die Bereitstellung von Ersatztransceivern und die Dokumentation der Netzwerkkonfigurationen ermöglichen einen schnellen Austausch und minimieren Ausfallzeiten. Eine vorausschauende Wartungsplanung gewährleistet die langfristige Ausfallsicherheit und Zuverlässigkeit von Unternehmensnetzwerken.

✳️ Fazit: Verbesserung der LAN-Skalierbarkeit mit optischen LX/LH-Lösungen

LX/LH-Transceiver sind ein Eckpfeiler für Unternehmen, die ihre Netzwerke zuverlässig erweitern möchten. Sie vereinen große Reichweite mit hoher Signalqualität und ermöglichen so die einfache Verbindung mehrerer Gebäude, die Vernetzung von Rechenzentren sowie die Unterstützung von Campus- und Stadtnetzen ohne die üblichen Einschränkungen herkömmlicher Glasfaserverbindungen.

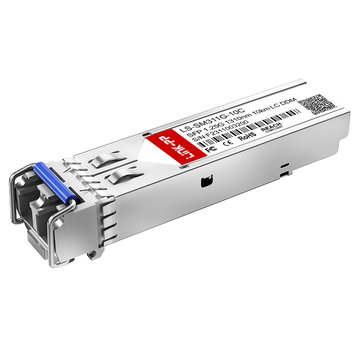

Für Organisationen, die ein zuverlässiges und leistungsstarkes Modul benötigen, LINK-PP LS-SM311G-10C 1000BASE-LX/LH Fiber SFP (kompatibel mit Cisco) GLC-LH-SM, Arista SFP-1G-LX et al.) zeichnet sich als vielseitige Wahl aus. Seine Zuverlässigkeit, breite Kompatibilität und einfache Bereitstellung machen es zu einer ausgezeichneten Option, um kritische Netzwerke reibungslos am Laufen zu halten und gleichzeitig die Infrastruktur zukunftssicher für Wachstum zu gestalten.

Wenn Sie weitere Optionen für skalierbare Netzwerkverbindungen über große Entfernungen erkunden möchten, LINK-PP Offizieller Shop bietet eine breite Auswahl an hochwertigen optischen Modulen. Von der Erweiterung von LANs bis hin zur Unterstützung spezialisierter Anwendungen – die richtigen Transceiver können den entscheidenden Unterschied beim Aufbau eines zuverlässigen und skalierbaren Netzwerks ausmachen, das mit Ihren Geschäftsanforderungen mitwachsen kann.
