Technischer Überblick über FS SFP-10G-T und 10G-Kupferkompatibilität

Das FS SFP-10G-T Transceiver-Modul bildet eine wichtige Brücke zwischen Hochgeschwindigkeits-Glasfaser-Backbones und bestehender Kupferinfrastruktur. Als leistungsstarker 10GBASE-T Kupfer-RJ45-Transceiver bietet er eine robuste 10-Gbit/s-Konnektivität über Standard-Cat6a- oder Cat7-Kabel. Dank des bekannten SFP+ -Formfaktors können Netzwerkadministratoren ihre vorhandene Hardware optimal nutzen und gleichzeitig den steigenden Bandbreitenbedarf moderner Rechenzentren und Unternehmensnetzwerke decken.

Über die reine Konnektivität hinaus zeichnet sich das FS SFP-10G-T durch seine strikte Einhaltung von Industriestandards wie IEEE 802.3an und MSA aus . Dieser technische Überblick beleuchtet die komplexen elektrischen Spezifikationen des Moduls, sein fortschrittliches, energieeffizientes Design und seine breite Kompatibilität mit verschiedenen Hostsystemen. Ob es um die Optimierung geringer Latenzzeiten oder die Verwaltung komplexer Verbindungsmerkmale geht – das Verständnis der technischen Feinheiten des FS SFP-10G-T ist unerlässlich für eine nahtlose 10G-Kupferintegration.

💠 Definition des FS SFP-10G-T Transceiver-Moduls

Das FS SFP-10G-T ist ein leistungsstarkes SFP+-Transceiver-Modul, das speziell für die 10-Gigabit -Ethernet- Kommunikation über Kupferleitungen entwickelt wurde. Es fungiert als Medienkonverter zwischen der elektrischen SFI-Schnittstelle des Hosts und dem RJ-45-Kupferanschluss und ermöglicht so eine kostengünstige 10G-Konnektivität über vorhandene Twisted-Pair-Kabel. Dieses Modul ist eine unverzichtbare Komponente für hochdichte Netzwerkumgebungen, in denen die Übertragungsdistanzen zwischen 30 m ( FS SFP-10G-T-30 ) und 80 m ( FS SFP-10G-T-80 ) liegen.

Modulidentifizierung und Namenskonvention

Die Kennzeichnung des FS SFP-10G-T folgt einer standardisierten Nomenklatur zur schnellen technischen Beurteilung. „SFP“ steht für Small Form-factor Pluggable , „10G“ für die unterstützte Datenrate von 10 Gigabit pro Sekunde. Das Suffix „T“ kennzeichnet den Schnittstellentyp als 10GBASE-T und signalisiert, dass das Modul einen RJ-45-Anschluss anstelle eines optischen Ports verwendet.

Formfaktor und mechanische Spezifikationen

Der FS SFP-10G-T entspricht strikt den mechanischen Standards für SFP+ (Small Form-factor Pluggable Plus), die in der SFF-8431 MSA definiert sind. Zu den wichtigsten physikalischen Merkmalen gehören:

• Abmessungen: Es behält die standardmäßige kompakte Bauform (ca. 13.4 mm x 56.5 mm) bei, die für eine hohe Portdichte erforderlich ist. Switches.
• Gehäuse: Das Modul ist in einem robusten Metallgehäuse eingeschlossen, um eine hervorragende Abschirmung gegen elektromagnetische Störungen (EMI) und eine effektive Wärmeableitung zu gewährleisten – ein entscheidender Faktor angesichts des höheren Stromverbrauchs von Kupfer. PHYs im Vergleich zu optische Module.
• Anschlusstyp: Die frontseitige Schnittstelle ist eine Standard-RJ-45-Buchse, die für wiederholte Steckzyklen mit Cat6a/Cat7-Patchkabeln ausgelegt ist.

💠 FS SFP-10G-T Elektrische und Schnittstellenspezifikationen

Das FS SFP-10G-T Transceiver-Modul ist mit einer Reihe von elektrischen und Schnittstellenspezifikationen ausgestattet, die eine leistungsstarke 10GBASE-T-Verbindung über Kupferkabel gewährleisten. Diese Spezifikationen berücksichtigen wichtige Aspekte wie die Host-Schnittstelle, die Spannungsanforderungen und die Signalintegrität, die für eine zuverlässige und effiziente Datenübertragung mit 10-Gigabit-Geschwindigkeit entscheidend sind.

Elektrische Schnittstelle des Hosts (SFI)

Der FS SFP-10G-T nutzt die serielle Hochgeschwindigkeitsschnittstelle SFI zur Kommunikation mit dem Hostsystem. Diese 2-Draht-Schnittstelle unterstützt eine nominelle Signalrate von 10 Gbit/s und gewährleistet so, dass der Datendurchsatz des Switch- ASICs den Anforderungen der 10GBASE-T-Bitübertragungsschicht entspricht.

Um die Signalqualität über die kurze Distanz der Host- Leiterplatte aufrechtzuerhalten , nutzt die Schnittstelle Differenzialsignalisierung. Dieses Design minimiert den Einfluss von Gleichtaktstörungen und stellt sicher, dass die hochfrequenten Datenströme kohärent bleiben, bevor sie die interne PHY-Schicht des Moduls zur digitalen Signalverarbeitung erreichen.

Elektrische Eigenschaften des RJ-45-Anschlusses

Die externe Schnittstelle des Moduls verfügt über einen Standard-RJ-45-Anschluss, der für die Kompatibilität mit symmetrischen, verdrillten Kupferkabeln ausgelegt ist. Im Gegensatz zu optischen Schnittstellen muss dieser Port komplexe PAM-16-Signale ( Pulsamplitudenmodulation ) verarbeiten, um 10 Gbit/s Daten in die begrenzte Bandbreite von Kupfermedien zu übertragen.

Der Port ist elektrisch isoliert und verfügt über integrierte Magnetik zur Signalkopplung und Unterdrückung von Gleichtaktstörungen. Dadurch wird sichergestellt, dass das Modul eine stabile Verbindung mit verschiedenen Endgeräten, von Servern bis hin zu Netzwerkspeichersystemen, herstellen kann und gleichzeitig die für die Hochgeschwindigkeits-Kupferübertragung erforderliche Impedanzanpassung gewährleistet ist.

Spannungs- und Stromanforderungen

Die Energieverwaltung ist ein kritischer Aspekt des FS SFP-10G-T, da Kupfer- 10G-Module prinzipiell mehr Strom verbrauchen als ihre optischen Pendants. Das Hostsystem muss eine stabile Stromversorgung gewährleisten, um den Spitzenstrombedarf des Moduls während der Verbindungsinitialisierung und in Zeiten hohen Datenverkehrs zu decken.

Die folgende Tabelle gibt einen Überblick über die typischen elektrischen Leistungsdaten des FS SFP-10G-T:

Signalintegrität und EMV-Überlegungen

Aufgrund der hohen Übertragungsfrequenz von 10 Gbit/s ist das FS SFP-10G-T mit einer fortschrittlichen Abschirmung ausgestattet, um elektromagnetische Störungen (EMI) zu minimieren . Das Metallgehäuse wirkt wie ein Faradayscher Käfig und verhindert, dass hochfrequente Störungen des internen PHY nach außen dringen und benachbarte Ports oder empfindliche interne Switch-Komponenten beeinträchtigen.

Darüber hinaus nutzt das Modul interne Filter- und Signalentzerrungsverfahren, um Jitter und Signaldämpfung auszugleichen. Dies gewährleistet eine hohe Signalintegrität und ermöglicht dem Modul eine niedrige Bitfehlerrate (BER) selbst in Umgebungen mit hohem elektronischem Rauschen oder Übersprechen benachbarter Kabel.

💠 Unterstützte Protokolle und Standards des FS SFP-10G-T

Die Zuverlässigkeit und Vielseitigkeit des FS SFP-10G-T basieren auf seiner strikten Einhaltung internationaler Netzwerkprotokolle und branchenüblicher Standards verschiedener Hersteller. Durch die Anpassung an diese Rahmenbedingungen gewährleistet das Modul eine nahtlose Datenübertragung über diverse Netzwerkarchitekturen hinweg bei gleichzeitig hoher Energieeffizienz und Hardware-Sicherheit. Diese Standardisierung ermöglicht den zuverlässigen Einsatz des Moduls als Plug-and-Play-Lösung in komplexen, heterogenen Umgebungen.

IEEE 802.3an (10GBASE-T)-Konformität

Das FS SFP-10G-T ist im Kern vollständig mit dem IEEE-802.3an-Standard kompatibel, der die Spezifikationen der physikalischen Schicht (PHY) für 10-Gbit/s-Ethernet über verdrillte Kupferkabel definiert. Diese Konformität gewährleistet, dass das Modul die korrekten Leitungscodierungs- und Signalisierungstechniken nutzt, die für einen hohen Datendurchsatz über Entfernungen von bis zu 30 m auf Cat6a/7-Kabeln erforderlich sind.

Da es diesem globalen Standard entspricht, kann das FS SFP-10G-T unabhängig vom Hersteller Verbindungen mit jedem anderen 10GBASE-T-kompatiblen Gerät herstellen. Dadurch wird sichergestellt, dass die am RJ-45-Anschluss erzeugten elektrischen Signale die strengen Anforderungen an Spannungspegel, Timing und Störfestigkeit erfüllen, die für eine stabile 10-Gigabit-Leistung erforderlich sind.

IEEE 802.3az (Energy Efficient Ethernet) Unterstützung

Um den traditionell hohen Stromverbrauch von 10G-Kupfer-PHYs zu reduzieren, unterstützt das FS SFP-10G-T IEEE 802.3az, auch bekannt als Energy Efficient Ethernet (EEE). Dieses Protokoll ermöglicht es dem Modul, bei geringer Datenaktivität in einen Energiesparmodus („Low Power Idle“, LPI) zu wechseln und so den Gesamtenergieverbrauch der Netzwerkschnittstelle deutlich zu senken.

Durch die dynamische Anpassung des Stromverbrauchs an die tatsächliche Verkehrslast trägt das Modul zur Reduzierung der Wärmeentwicklung im Switch-Gehäuse bei. Dies ist besonders vorteilhaft in Umgebungen mit hoher Packungsdichte, in denen ein effizientes Wärmemanagement Priorität hat, da es die Belastung der Kühlsysteme verringert und die langfristige Zuverlässigkeit der restlichen Hardware verbessert.

MSA-Konformität und Interoperabilität mit Anbietern

Das FS SFP-10G-T ist gemäß dem Multi-Source Agreement (MSA), insbesondere den Spezifikationen des SFF-8431, entwickelt worden. Diese Industriestandards definieren die mechanischen und elektrischen Schnittstellen des SFP+-Formfaktors und gewährleisten so die Kompatibilität des Moduls mit jedem Standard-SFP+-Steckplatz.

Über die physikalischen Abmessungen hinaus verbessert FS die Interoperabilität durch herstellerspezifische Programmierung. Indem die internen EEPROM- Daten an die Anforderungen führender Hersteller wie Cisco, Arista, Juniper oder Dell angepasst werden, umgeht der FS SFP-10G-T gängige Warnungen vor nicht unterstützten Transceivern. Diese Kombination aus MSA-Hardwarestandards und angepasster Firmware macht ihn zu einer äußerst flexiblen Alternative zu teureren Transceiver-Modulen von Originalherstellern.

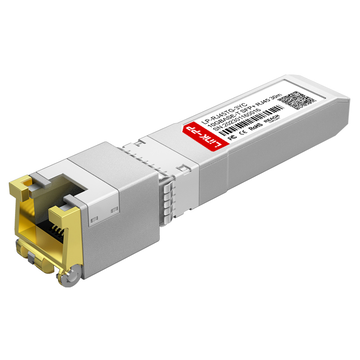

Und falls Sie nach einem anderen zuverlässigen, kompatiblen 10G-Kupferkabel eines Drittanbieters suchen SFP-Transceiver das genauso reibungslos funktioniert, LINK-PP LP-RJ45TG-3YC / LP-RJ45TG-8YC Das 10GBASE-T SFP+ Modul ist definitiv eine Überlegung wert. Wie das FS SFP-10G-T bietet es eine breite Switch-Kompatibilität und eine kostengünstige Möglichkeit, 10GBASE-T-Konnektivität hinzuzufügen, ohne Kompromisse bei Leistung oder Flexibilität beim Einsatz einzugehen.

💠 FS SFP-10G-T Datenraten- und Verbindungsmerkmale

Das FS SFP-10G-T wurde für eine stabile Hochgeschwindigkeits-Datenübertragung mit vorhersehbarem Verbindungsverhalten über Kupferinfrastruktur entwickelt. Seine Leistungsfähigkeit wird nicht nur durch die unterstützten Datenraten bestimmt, sondern auch durch die Effizienz des Verbindungsaufbaus, die Aufrechterhaltung geringer Latenzzeiten und die Gewährleistung der Datengenauigkeit. Diese Eigenschaften sind entscheidend für Anwendungen, die einen konstanten Durchsatz und eine zuverlässige Konnektivität erfordern.

Unterstützte Datenraten

Der FS SFP-10G-T ist als dedizierter 10-Gbit/s-Transceiver mit fester Datenrate konzipiert. Im Gegensatz zu einigen Kupfer-Transceivern mit mehreren Datenraten unterstützt dieses FS-Modell keine automatische Aushandlung niedrigerer Geschwindigkeiten wie 10/100/1000 Mbit/s. Er ist ausschließlich für die 10GBASE-T-Leistung optimiert und erfordert, dass sowohl der Host-Port als auch das angeschlossene Gerät mit einer festen 10-Gbit/s-Geschwindigkeit arbeiten, um eine Verbindung herzustellen.

Für Nutzer, die Abwärtskompatibilität und automatische Mehrratenaushandlung (100M/1G/2.5G/5G/10G) benötigen, bietet sich eine alternative Lösung wie die folgende an: LINK-PP Das LP-RJ45TGE-3YC SFP+ Kupfermodul wäre besser geeignet. Während das FS SFP-10G-T in stabilen 10G-Umgebungen mit hohem Datendurchsatz hervorragende Ergebnisse liefert, LINK-PP Die Variante bietet die nötige Flexibilität für ältere Infrastrukturen mit unterschiedlichen Geschwindigkeiten.

Zeitpunkt der Verbindungsherstellung

Die Herstellung einer 10-Gbit/s-Verbindung über Kupferkabel ist im Vergleich zu Glasfaser-Transceivern ein komplexer Prozess . Der FS SFP-10G-T beinhaltet eine ausgefeilte „Trainingsphase“, in der die PHY-Chips (Physical Layer) an beiden Kabelenden Parameter wie Echokompensation und Entzerrung aushandeln.

Die Verbindungsaufbauzeit des FS SFP-10G-T liegt üblicherweise zwischen 2 und 5 Sekunden. Benutzer sollten diese kurze Verzögerung beim Hot-Plugging oder Systemneustart berücksichtigen, da das Modul dieses Zeitfenster benötigt, um das Signal-Rausch-Verhältnis zu optimieren, bevor die Datenübertragung beginnt.

Latenzeigenschaften

Die kupferbasierte 10G-Übertragung weist aufgrund der für die Leitungscodierung erforderlichen intensiven digitalen Signalverarbeitung (DSP) eine etwas höhere Latenz auf als optische oder DAC-Kabellösungen . Der FS SFP-10G-T verfügt über eine optimierte PHY, die diesen Overhead minimiert und typischerweise eine Latenz von etwa 2 bis 3 Mikrosekunden pro Verbindung ermöglicht.

Während diese Latenz für die meisten Unternehmens- und Rechenzentrumsanwendungen vernachlässigbar ist, kann sie in Umgebungen mit extrem niedriger Latenz relevant sein. Dennoch bietet das Modul ein ausgewogenes Verhältnis zwischen Latenz und dem Komfort sowie der Kosteneffizienz von Kupferverbindungen.

Bitfehlerraten-Leistung (BER)

Die Signalintegrität wird anhand der Bitfehlerrate (BER) gemessen, und der FS SFP-10G-T wurde entwickelt, um die Anforderungen von IEEE 802.3an zu übertreffen. Er erreicht typischerweise eine BER von besser als 10⁻¹², was bedeutet, dass weniger als ein Bitfehler pro Billion übertragener Bits auftritt.

Dieses hohe Maß an Präzision wird durch eine fortschrittliche Vorwärtsfehlerkorrektur (FEC) und eine robuste Abschirmung aufrechterhalten , wodurch sichergestellt wird, dass der Datenstrom auch bei der maximal zulässigen Entfernung von 30 bis 80 m (abhängig vom Kabeltyp) sauber bleibt und die Notwendigkeit von Neuübertragungen minimiert wird.

💠 FS SFP-10G-T Kupfermedienkompatibilität

Der FS SFP-10G-T wurde speziell für die 10GBASE-T-Übertragung über Kupferkabel entwickelt, weshalb die Medienkompatibilität ein entscheidender Leistungsaspekt ist. Seine zuverlässige Funktion hängt von Kabeltyp, -länge und Umgebungsfaktoren wie Störungen und Abschirmung ab. Das Verständnis dieser Parameter trägt dazu bei, optimale Verbindungsstabilität und maximalen Durchsatz in realen Anwendungen zu gewährleisten.

Unterstützte Twisted-Pair-Kabeltypen

Der FS SFP-10G-T ist mit einer Vielzahl symmetrischer Twisted-Pair-Kupferkabel kompatibel, insbesondere mit Kategorie 6 (Cat6), Kategorie 6a (Cat6a) und Kategorie 7 (Cat7). Ältere Cat5e-Kabel können zwar physisch angeschlossen werden, sind jedoch für den 10-Gbit/s-Betrieb nicht empfehlenswert, da ihnen die notwendige Bandbreite (500 MHz+) für die 10GBASE-T-Signalübertragung über größere Entfernungen fehlt.

Für optimale Leistung ist Cat6a oder höher der bevorzugte Industriestandard. Diese Kabel bieten die notwendige interne Geometrie und die engeren Verdrillungen, die erforderlich sind, um die vom FS SFP-10G-T erzeugten Hochfrequenzsignale ohne übermäßige Signalverschlechterung zu übertragen.

Maximale Reichweite pro Kabelkategorie

Die Übertragungsdistanz des FS SFP-10G-T wird durch die Dämpfungs- und Übersprecheigenschaften des Kupfermediums bestimmt. Es ist wichtig zu beachten, dass die für SFP 1G- Kupfer typische Reichweitengrenze von 100 Metern bei SFP+ 10G-Anwendungen aufgrund von Leistungs- und Signalintegritätsbeschränkungen reduziert ist.

• Cat6a / Cat7: Unterstützt die volle Nenndistanz des Moduls und erreicht typischerweise bis zu 30 - 80 m bei 10 Gbit/s.
• Cat6: Unterstützt eine Übertragungsrate von 10 Gbit/s, ist jedoch auf kürzere Distanzen beschränkt, typischerweise bis zu 33 - 55 m, abhängig von den Übersprechbedingungen.

Abschirmungsanforderungen (UTP vs. STP)

Obwohl der FS SFP-10G-T in kontrollierten Umgebungen über ungeschirmte Twisted-Pair-Leitungen (UTP) betrieben werden kann, werden für 10GBASE-T-Implementierungen dringend geschirmte Twisted-Pair-Leitungen (STP) oder Folien-Twisted-Pair-Leitungen (FTP) empfohlen. Die Schirmung bietet eine wichtige Barriere gegen externe Störungen und trägt zur Aufrechterhaltung des hohen Signal-Rausch-Verhältnisses (SNR) bei , das für einen stabilen 10G-Durchsatz erforderlich ist.

In Racks mit hoher Packungsdichte, in denen Kabel gebündelt sind, reduzieren STP-Kabel das Risiko von Paketverlusten deutlich. Das Metallgehäuse des FS SFP-10G-T ist so konstruiert, dass die Schirmung des RJ-45-Steckers geerdet ist und somit ein durchgängiger Pfad zur Ableitung elektromagnetischer Störungen gewährleistet wird.

Übersprechen und Rauschbetrachtungen

Eine der größten Herausforderungen für FS SFP-10G-T in Kupferumgebungen ist das Übersprechen zwischen benachbarten Kabeln (Alien Crosstalk, ANEXT). Dabei handelt es sich um Störungen, die von benachbarten Kabeln und nicht innerhalb desselben Kabels eingekoppelt werden. Da 10GBASE-T mit Frequenzen bis zu 500 MHz arbeitet, reagiert es sehr empfindlich auf die elektromagnetischen Felder benachbarter Verbindungen.

Um diese Effekte zu minimieren, sollten Anwender enge Kabelbündel vermeiden und sicherstellen, dass Patchpanels und Steckverbinder für Cat6a-Leistung ausgelegt sind. Der fortschrittliche DSP im FS SFP-10G-T kompensiert interne Echos und Übersprechen, dennoch ist die Einhaltung eines ausreichenden physischen Kabelabstands weiterhin die beste Methode, um eine möglichst niedrige Bitfehlerrate (BER) zu erzielen.

💠 FS SFP-10G-T Kompatibilität mit Hostsystemen

Das FS SFP-10G-T ist auf umfassende Interoperabilität ausgelegt und lässt sich daher problemlos in verschiedene Netzwerkumgebungen integrieren. Die physische Kompatibilität wird durch den SFP+-Standard gewährleistet, der eigentliche Wert des Moduls liegt jedoch in seiner logischen Kompatibilität mit einer Vielzahl von Switches, Routern und Netzwerkkarten (NICs).

Unterstützung für Switch- und Router-Plattformen

Das FS SFP-10G-T ist für die Erkennung durch eine Vielzahl von Netzwerkgeräten im Unternehmensbereich konzipiert. Dank ausgefeilter EEPROM-Codierung gewährleistet FS die Kompatibilität dieser Module mit führenden Herstellern wie Cisco, Arista, Juniper, Ubiquiti und Mikrotik. Nach dem Einstecken in einen unterstützten Switch- oder Router-Port liest das Betriebssystem des Hosts die interne ID. Das FS SFP-10G-T stellt die erforderlichen herstellerspezifischen Signaturen bereit, um „nicht autorisierte“ oder „nicht kompatible“ Hardware-Sperren zu umgehen.

Diese Plattformunterstützung beschränkt sich nicht auf High-End-Core-Switches. Das Modul ist gleichermaßen effektiv in Edge-Routern und Hardware der Verteilungsschicht, vorausgesetzt, der SFP+-Steckplatz unterstützt die für 10GBASE-T-Kupfermodule charakteristische Leistungsaufnahme von 2.5 W.

NIC- und Serveradapterkompatibilität

Neben herkömmlicher Netzwerkhardware wird der FS SFP-10G-T häufig in Serverumgebungen mit 10G SFP+ Netzwerkkarten (NICs) eingesetzt, beispielsweise von Intel, Broadcom und Mellanox. Die Kompatibilität ist in diesen Anwendungsfällen entscheidend für die Anbindung von Hochleistungsservern an das 10G-Kupfernetzwerk.

Die elektrische Schnittstelle des Moduls ist präzise auf die Signalanforderungen von Server-Chipsätzen abgestimmt. Dadurch wird sichergestellt, dass die Netzwerkkarte eine stabile PCIe-zu-Netzwerk-Verbindung aufrechterhält und somit maximalen Durchsatz bei minimaler CPU- Auslastung während umfangreicher Datenübertragungen ermöglicht.

Überlegungen zur Firmware- und Betriebssystemabhängigkeit

Obwohl die Hardware-Schnittstelle standardisiert ist, kann die Kompatibilität des FS SFP-10G-T gelegentlich durch die Firmware oder das Betriebssystem des Hosts beeinträchtigt werden. Einige Netzwerkbetriebssysteme (NOS) erfordern möglicherweise spezifische Befehle (z. B. „service unsupported-transceiver“ in Cisco IOS) oder spezielle Treiberaktualisierungen auf einem Linux-/Windows-Server für Hochgeschwindigkeitsverbindungen.

FS minimiert diese Abhängigkeiten durch die Bereitstellung von Modulen mit vorinstallierter, aktuellster Firmware. Dieser proaktive Ansatz gewährleistet, dass das FS SFP-10G-T für die neuesten Softwareumgebungen, einschließlich Virtualisierungsplattformen wie VMware ESXi und Proxmox, bestens geeignet ist, wo Hardwarekompatibilität für die Netzwerk-Durchleitung und die Stabilität virtueller Switches unerlässlich ist.

💠 Installations- und Betriebsverfahren für FS SFP-10G-T

Die erfolgreiche Implementierung des FS SFP-10G-T setzt die Einhaltung standardisierter Installationsschritte und die Überprüfung der Verbindung nach der Inbetriebnahme voraus. Sorgfältige Handhabung gewährleistet die Langlebigkeit der empfindlichen internen PHY-Schicht, während strukturierte Funktionsprüfungen die optimale Leistung der Verbindung bestätigen.

Handhabung und ESD-Vorsichtsmaßnahmen

Der Schutz der internen integrierten Schaltkreise des FS SFP-10G-T ist von höchster Wichtigkeit, da diese Komponenten äußerst empfindlich gegenüber elektrostatischer Entladung (ESD) sind . Selbst eine für das menschliche Auge nicht wahrnehmbare statische Ladung kann latente Schäden an der SFI-Schnittstelle oder dem Signalprozessor des Moduls verursachen und so zu intermittierenden Ausfällen oder einer verkürzten Lebensdauer führen.

Um eine sichere Handhabung zu gewährleisten, beachten Sie bitte folgende wichtige Richtlinien:

• Erdungsausrüstung verwenden: Tragen Sie beim Umgang mit dem Modul oder bei Arbeiten in der Nähe offener SFP+-Steckplätze stets ein ESD-Schutzarmband, das mit der Gehäuseerdung verbunden ist.
• Physischen Kontakt minimieren: Fassen Sie den Transceiver an seinen metallischen Seiten an, anstatt die vergoldeten elektrischen Stifte am hinteren Anschluss zu berühren.
• Richtige Aufbewahrung: Wenn das Modul derzeit nicht verwendet wird, bewahren Sie es in seiner originalen antistatischen Verpackung auf, um es vor Staub und statischer Aufladung aus der Umgebung zu schützen.

Verfahren zum Einsetzen und Entfernen von Modulen

Um eine sichere und zuverlässige Verbindung zu gewährleisten, muss das FS SFP-10G-T-Modul ordnungsgemäß eingesetzt und entfernt werden. Befolgen Sie diese Schritte für die korrekte Installation und Entfernung:

• Einsetzen: Richten Sie das Modul sorgfältig am SFP+-Steckplatz des Host-Geräts aus. Schieben Sie das Modul vorsichtig in den Steckplatz, bis es einrastet. Stellen Sie sicher, dass das Modul vollständig eingesetzt und sicher verriegelt ist, um Wackelkontakte und damit verbundene Leistungseinbußen zu vermeiden.
• Ausbau: Um das FS SFP-10G-T zu entfernen, ziehen Sie zunächst vorsichtig an der Verriegelung oder Entriegelungslasche (falls vorhanden), um das Modul vom SFP+-Anschluss zu entriegeln. Ziehen Sie das Modul anschließend vorsichtig aus dem Steckplatz, ohne dabei übermäßige Kraft anzuwenden. Vermeiden Sie ruckartige Bewegungen oder Verdrehungen des Moduls, um Beschädigungen der Anschlüsse oder des Hostsystems zu verhindern.

Durch das korrekte Einsetzen und Entfernen wird eine stabile Verbindung des Moduls gewährleistet und Verschleiß am Modul und am Hostsystem vermieden. Befolgen Sie stets die empfohlene Vorgehensweise, um eine sichere Handhabung bei Installation und Wartung sicherzustellen.

Linkverifizierung und Statusanzeigen

Nach Abschluss der physischen Installation liefert der FS SFP-10G-T sofortiges visuelles und logisches Feedback zum Verbindungsstatus. Da 10GBASE-T eine gewisse Eingewöhnungszeit benötigt, um die Signalqualität über Kupferkabel zu optimieren, kann es einige Sekunden dauern, bis sich die Statusanzeigen stabilisieren.

Die Überwachung der folgenden Indikatoren ist für eine sofortige Fehlerbehebung entscheidend:

• LED-Verbindungssignale: Die meisten Host-Switches verfügen über eine Link-/Aktivitäts-LED für den SFP+-Steckplatz. Ein dauerhaft leuchtendes grünes Licht signalisiert in der Regel eine erfolgreiche 10G-Verbindung, während ein blinkendes Licht eine aktive Datenübertragung anzeigt.
• PHY-Synchronisierung: Wenn die LED aus bleibt, kann dies auf eine Geschwindigkeitsabweichung oder ein Kabel mit zu großer Länge hinweisen. Da der FS SFP-10G-T mit einer festen Datenrate von 10 Gbit/s arbeitet, stellen Sie sicher, dass das Remote-Gerät nicht auf eine niedrigere Geschwindigkeit wie z. B. 100 Mbit/s eingestellt ist.

💠 Fazit: FS SFP-10G-T – Technische Merkmale und Kompatibilitätsübersicht

Der FS SFP-10G-T zeichnet sich als zuverlässige und standardkonforme Lösung für 10GBASE-T-Konnektivität über Kupferinfrastruktur aus. Dank der Einhaltung der IEEE-Spezifikationen, der SFP+-MSA-Standards und des robusten elektrischen Designs gewährleistet er stabile Leistung, vorhersehbares Verbindungsverhalten und breite Kompatibilität mit Switches, Routern und Serverplattformen. Vom festen 10-Gbit/s-Betrieb über hohe Signalintegrität bis hin zur flexiblen Verkabelung eignet er sich ideal für moderne Unternehmens- und Rechenzentrumsumgebungen.

Darüber hinaus ermöglichen die Interoperabilitätsvorteile – dank herstellerspezifischer EEPROM-Programmierung – einen praktischen und kosteneffizienten Einsatz in heterogenen Netzwerken. Ob Sie bestehende Kupfernetze modernisieren oder neue 10G-Infrastrukturen aufbauen: Der FS SFP-10G-T bietet eine ausgewogene Kombination aus Leistung, Kompatibilität und Benutzerfreundlichkeit.

Wenn Sie auch alternative, kompatible Lösungen von Drittanbietern mit ähnlicher Zuverlässigkeit und Leistung in Betracht ziehen, finden Sie weitere Transceiver-Optionen über die LINK-PP Offizieller Shop, wo eine Reihe von Kupfer 10G SFP+ Module sind verfügbar, um unterschiedlichen Netzwerkanforderungen gerecht zu werden.
