400G-SR8 Transceiver: Dekodierung einer 16-Faser-Parallelarchitektur

Mit der Entwicklung von Rechenzentrumsnetzwerken hin zu höherer Bandbreitendichte hat sich der 400G-SR8-Transceiver zu einer der wichtigsten optischen Kurzstreckenlösungen für Hochleistungsverbindungen entwickelt. Basierend auf einer 16-Faser-Parallelarchitektur stellt der SR8 einen wichtigen Schritt zur Skalierung der 400G-Konnektivität in Multimode-Faserumgebungen dar, insbesondere dort, wo geringe Latenz und hohe Portdichte erforderlich sind.

Im Gegensatz zu serieller oder wellenlängenmultiplexierter Optik nutzt das 400G-SR8-Design acht elektrische Kanäle, die in parallele optische Übertragungspfade umgewandelt werden und typischerweise über ein MPO/MTP-16-Steckverbindersystem realisiert werden. Dies ermöglicht die simultane Datenübertragung über mehrere Faserpaare und eignet sich daher hervorragend für Verbindungen innerhalb von Rechenzentren, wie beispielsweise Leaf-to-Spine-Switches, KI-Cluster und hochdichte Rechennetzwerke.

SR8 zeichnet sich jedoch nicht nur durch Geschwindigkeit aus, sondern erfordert auch architektonische Kompromisse. Seine Leistungsfähigkeit ist eng mit Multimode-Glasfaserinfrastruktur (typischerweise OM4/OM5), kurzen Reichweiten und präzisen Anforderungen an die Kabelpolarität verknüpft. Diese Faktoren machen es zu einer hocheffizienten, aber spezialisierten Lösung in der modernen Ethernet-Entwicklung.

In diesem Leitfaden unseres Wissenszentrums erläutern wir die 16-Faser-Parallelarchitektur von 400G-SR8, erklären ihre Funktionsweise auf Systemebene, vergleichen sie mit anderen optischen 400G-Modulen und zeigen auf, welchen Stellenwert sie im Netzwerkdesign der nächsten Generation einnimmt. Ziel ist es, Ingenieuren und Netzwerkarchitekten eine klare und technisch fundierte Grundlage für das Verständnis von SR8 in realen Implementierungen zu bieten.

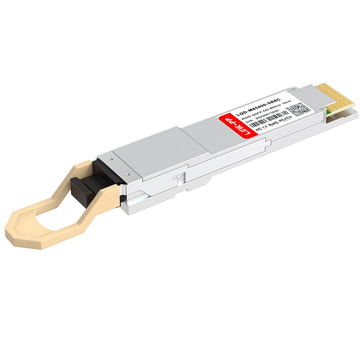

🔄 Was ist ein 400G-SR8 Transceiver?

Ein 400G-SR8-Transceiver ist ein optisches Modul für kurze Distanzen, das 400-Gigabit-Ethernet über Multimode-Glasfaser mittels einer 16-Faser-Parallelschnittstelle (MPO/MTP-16) überträgt. Vereinfacht ausgedrückt handelt es sich um eine Hochgeschwindigkeits-Optik für Rechenzentren, die große Datenmengen über sehr kurze Distanzen – typischerweise innerhalb desselben Racks oder zwischen benachbarten Switches – überträgt.

„SR8“ steht für Short Reach mit 8 optischen Kanälen, wobei jeder Kanal parallel einen Teil der gesamten 400-Gbit/s-Bandbreite überträgt. Diese Architektur ermöglicht einen extrem hohen Durchsatz bei gleichzeitig geringer Latenz und ist somit ideal für moderne, hochdichte Rechenumgebungen.

Dieser Transceiver-Typ wird hauptsächlich in Hyperscale-Rechenzentren, Cloud-Infrastrukturen und KI/ML-Computing-Clustern eingesetzt, wo großflächige Switch-zu-Switch-Verbindungen erforderlich sind. Er findet insbesondere in Leaf-Spine-Netzwerkarchitekturen Verwendung, wo Hunderte oder Tausende kurzer optischer Verbindungen effizient und zuverlässig funktionieren müssen.

Im Gegensatz zu Lösungen mit großer Reichweite oder Singlemode-Fasern ist die 400G-SR8 für kostengünstige Kurzstreckenverbindungen über Multimode-Fasern (typischerweise OM4 oder OM5) optimiert. Ihr Design zielt darauf ab, die Portdichte und Bandbreite innerhalb kontrollierter Rechenzentrumsumgebungen zu maximieren, anstatt große geografische Entfernungen zu überbrücken.

🔄 Funktionsweise von 400G-SR8 (Architekturübersicht)

Der 400G-SR8-Transceiver arbeitet mit einer parallelen optischen Architektur, bei der Hochgeschwindigkeitssignale in mehrere synchronisierte optische Kanäle umgewandelt werden. Anstatt Daten über einen einzigen Hochgeschwindigkeitskanal zu übertragen, verteilt der SR8 den Datenverkehr auf acht parallele optische Pfade und ermöglicht so eine effiziente 400G-Übertragung über Multimode-Glasfaserverbindungen mit kurzer Reichweite.

8×50G elektrische Leitungen → optische Umwandlung

An der Host-Schnittstelle empfängt der Transceiver 8 elektrische Leitungen mit jeweils etwa 50 Gbit/s.Diese elektrischen Signale werden von der DSP-/Treiberschaltung des Moduls verarbeitet und anschließend in optische Signale umgewandelt.

• 8 Lanes × 50 Gbit/s = 400 Gbit/s Gesamtbandbreite
• Jede Fahrspur funktioniert unabhängig, ist aber eng synchronisiert.
• Diese Struktur reduziert die Signalkomplexität im Vergleich zu seriellen Hochgeschwindigkeitsleitungen.

Kernidee: SR8 erreicht 400G nicht durch Erhöhung der Geschwindigkeit einer einzelnen Spur, sondern durch parallele Skalierung der Spuren.

Parallele Multimode-Übertragung

Nach der Umwandlung werden die optischen Signale gleichzeitig über acht parallele Faserpaare übertragen.

• Jede Fahrspur verläuft über einen eigenen, dedizierten Glasfaserpfad.
• Alle Spuren werden gleichzeitig übertragen (Parallelübertragung).
• Dies gewährleistet geringe Latenz und hohe Gesamtbandbreite.

Dies ist das charakteristische Merkmal von SR8: echte Paralleloptik anstelle serieller Aggregation.

MPO/MTP-16 Glasfaserschnittstelle

Die physikalische Schnittstelle des 400G-SR8 verwendet ein MPO/MTP-16-Anschlusssystem, das Folgendes unterstützt:

• 16 Glasfaserstränge (8 Sende- + 8 Empfangspfade in Vollduplex-Konfiguration)
• Präzise Faserausrichtung für parallele Übertragung
• Hochdichte Verkabelung in Rechenzentrumsumgebungen

Dieser Stecker ist unerlässlich für die Aufrechterhaltung der Spursynchronisation und die Minimierung der optischen Verzerrung zwischen den Kanälen.

OM4-Faserabhängigkeit

400G-SR8 ist speziell für Multimode-Glasfaserinfrastrukturen konzipiert, typischerweise:

• OM4 (Standardbereitstellung)
• OM5 (in einigen Fällen optimierte Wellenlängenflexibilität)

Schlüsseleigenschaften:

• Die Reichweite beträgt typischerweise bis zu ~100 Meter auf OM4.
• Die Leistung hängt stark von der Faserqualität und der Polaritätsgenauigkeit ab.
• Wird hauptsächlich in Umgebungen innerhalb von Rechenzentren verwendet

Diagrammfreundliche Architekturübersicht

Die SR8-Architektur lässt sich in vier Schichten visualisieren:

[Gastgeberseite]
8 × 50G elektrische Bahnen
⬇
[Modul DSP-Schicht]
Elektrische → Optische Umwandlung
⬇
[Optische Schicht]
8 parallele optische Kanäle
⬇
[Glasfaserschnittstelle]
MPO/MTP-16 → OM4 Multimode-Faser
⬇
[Netzwerkseite]
Kurzstreckenverbindungen zwischen Schaltern / Blattdornen

Schlüssel zum Mitnehmen: Die 400G-SR8-Architektur ist im Wesentlichen ein parallelisiertes System, das auf maximale Bandbreiteneffizienz über kurze Distanzen ausgelegt ist. Durch die Kombination von 8 × 50G-Lanes, MPO/MTP-16-Konnektivität und OM4-Multimode-Faser bietet sie hochdichte 400G-Konnektivität, optimiert für moderne Rechenzentrumsinfrastrukturen.

🔄 Wichtigste technische Spezifikationen des 400G-SR8 Transceivers

Der 400G-SR8-Transceiver ist durch standardisierte optische Parameter für kurze Reichweiten im Multimode-Bereich definiert und für hochdichte Verbindungen in Rechenzentren ausgelegt. Diese Spezifikationen spiegeln seine Rolle als parallele 16-Faser-Architekturlösung wider, die für die Vernetzung innerhalb von Rechenzentren optimiert ist und nicht für die Übertragung über große Entfernungen.

Technische Kernspezifikationen

• Übertragungsrate: 400G (8 × 50G elektrische/optische Leitungen)
• Erreichen: ~70–100 Meter (bei typischer Installation mit OM4-Multimode-Faser)
• Wellenlänge: 850 nm (VCSEL-basierte Transmission)
• Connector Type: MPO/MTP-16 Parallelfaserschnittstelle
• Fasertyp: Multimode-Faser (OM3 / OM4 / OM5 werden je nach Ausführung unterstützt)

Aufgrund dieser Parameter eignet sich SR8 besonders für Umgebungen mit kurzer Reichweite und hoher Bandbreite, in denen Dichte und paralleler Durchsatz wichtiger sind als die Entfernung.

Tabelle der technischen Spezifikationen für 400G-SR8

Wichtige Erkenntnis: Aus Sicht des Systemdesigns ist die Spezifikation 400G-SR8 auf Bandbreitendichte und nicht auf Reichweitenskalierung optimiert. Die Verwendung von 850-nm-VCSEL-Technologie und einer parallelen MPO/MTP-16-Faserarchitektur spiegelt einen bewusst gewählten technischen Kompromiss wider: Maximierung des Durchsatzes pro Höheneinheit bei gleichzeitigem Betrieb in kontrollierten Multimode-Faserumgebungen.

🔄 400G-SR8 vs. 400G DR4, SR4 und andere 400G-Optiken

Bei der Bewertung von optischen 400G-Transceivern sind neben der Geschwindigkeit auch Fasertyp, Reichweite, Verkabelungskomplexität und die gesamten Implementierungskosten entscheidend. Der 400G-SR8 ist im Segment der Multimode-Kurzstreckenübertragung angesiedelt, steht aber in direkter Konkurrenz zu mehreren anderen 400G-Standards – insbesondere DR4 und SR4.

In diesem Abschnitt wird erläutert, wie sich diese Optiken in realen Rechenzentrumsdesignszenarien unterscheiden.

400G-SR8 vs. 400G DR4 (Multimode vs. Singlemode Kompromiss)

400GDR4 verwendet Singlemode-Fasern (SMF) und bietet typischerweise eine größere Reichweite (bis zu ~500 m oder mehr, je nach Implementierung), 400G-SR8 ist auf Multimode-Verbindungen mit kurzer Reichweite (~100 m) beschränkt.

Hauptunterschiede:

• Fiber
  • SR8: Multimode (OM4/OM5)
  • DR4: Einzelmodus (OS2)
• Architektur
  • SR8: 8× parallele Fahrspuren (MPO-16)
  • DR4: 4×100G-Lanes (oft MPO-12)
• Luftüberwachung
  • SR8: Kurze Verbindungen innerhalb des Racks / zwischen den Reihen
  • DR4: Verbindungen zwischen verschiedenen Reihen, auf dem gesamten Campus oder über längere Strecken innerhalb des Rechenzentrums

Erkenntnis: DR4 ist die bevorzugte Option, wenn es auf die Skalierbarkeit der Glasfaser ankommt; SR8 ist die bevorzugte Option, wenn bereits eine Multimode-Infrastruktur vorhanden ist.

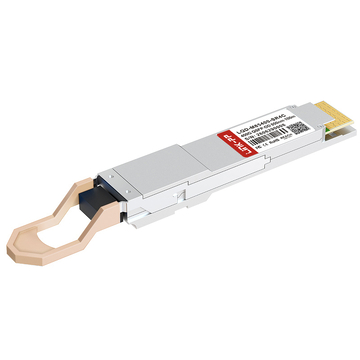

400G-SR8 vs. 400G-SR4 (Parallele Dichte vs. Einfachheit)

400G SR4 ist eine weitere Multimode-Lösung, benötigt aber weniger Glasfaserleitungen (4×100G statt 8×50G).

• SR8
  • Höhere Fahrstreifenanzahl (8 Fahrstreifen)
  • Komplexere MPO-16-Verkabelung
  • Bessere Kompatibilität mit einigen älteren Breakout-Designs
• SR4
  • Geringere Fahrstreifenanzahl (4 Fahrstreifen)
  • Einfachere MPO-12-Verkabelung
  • Bei neueren Installationen oft kostengünstiger.

Erkenntnis: SR8 bevorzugt parallele Dichte; SR4 bevorzugt vereinfachtes Fasermanagement.

400G-SR8 vs. andere 400G-Optiken (FR4 / LR4 Übersicht)

• FR4: Nutzt Wellenlängenmultiplexing über Singlemode-Fasern, optimiert für mittlere Reichweiten (~2 km in vielen Implementierungen).
• LR4: Konzipiert für die Übertragung über große Entfernungen (Rechenzentrumsverbindungen oder Metro-Verbindungen)

Im Vergleich dazu:

• SR8 = kürzeste Reichweite, höchste Multimode-Dichte
• FR4 = ausgewogene Reichweite + SMF-Effizienz
• LR4 = Langstreckenfähigkeit

Kosten-Infrastruktur-Abwägung

Zusammenfassung des Einsatzszenarios

• Verwenden Sie 400G-SR8, wenn:
  • Multimode-Glasfaserinfrastruktur ist bereits vorhanden
  • Die Verbindungen sind kurzreichweitig (gleiche Reihe / benachbarte Regale).
  • Eine hohe Paralleldichte ist erforderlich.
• Verwenden Sie 400G DR4, wenn:
  • Langfristige Skalierbarkeit ist erforderlich.
  • Singlemode-Fasern sind in der Anlage Standard.
  • Distanzflexibilität ist wichtig
• Verwenden Sie 400G SR4, wenn:
  • Eine einfachere Faserführung wird bevorzugt
  • Die MPO-12-Infrastruktur ist standardisiert

Schlüssel zum Mitnehmen: Die Entscheidung zwischen SR8, DR4 und SR4 ist im Kern eine Frage der Infrastrukturstrategie und nicht nur ein Geschwindigkeitsvergleich. SR8 eignet sich hervorragend für Umgebungen mit hoher Dichte und mehreren Moden, während DR4 in zukunftssicheren Architekturen mit nur einem Modenstandard dominiert.

🔄 400G-SR8 im Rechenzentrumsnetzwerkdesign

Der 400G-SR8-Transceiver spielt eine entscheidende Rolle in modernen Rechenzentrumsarchitekturen mit hoher Dichte, insbesondere dort, wo Verbindungen mit kurzer Reichweite und hoher Bandbreite erforderlich sind. Dank seines 16-Faser-Paralleldesigns eignet er sich besonders für Umgebungen, in denen hohe Portdichte, geringe Latenz und skalierbare Switching-Fabrics Priorität haben.

1. Bereitstellung der Leaf-Spine-Architektur

In einer typischen Blatt-Dorn-Topologie wird 400G-SR8 häufig für Hochgeschwindigkeits-Verbindungen zwischen Blatt- und Dornenschichten eingesetzt.

• Leaf-Switches aggregieren Serververkehr
• Spine-Switches ermöglichen eine blockierungsfreie Fabric-Verbindung.
• SR8 ermöglicht mehrere 400G-Verbindungen über kurze Distanzen.

Da sich diese Verbindungen üblicherweise innerhalb desselben Datenraums befinden, ist die Multimode-Reichweite von SR8 von ca. 100 m ausreichend und bietet gleichzeitig einen hohen Durchsatz pro Verbindung.

Hauptvorteil: Effiziente Skalierung des Ost-West-Verkehrs innerhalb von Hyperscale-Fabrics.

2. Kurzstrecken-Schaltverbindungen

400G-SR8 ist für Switch-zu-Switch-Verbindungen in unmittelbarer Nähe optimiert, wie zum Beispiel:

• Top-of-Rack (ToR)-zu-Aggregationsschalter
• Spine-to-Spine-Verbindungen in kompakten Clustern
• Modulare Switch-Chassis-Verbindungen

Durch die parallelen optischen Kanäle wird eine gleichbleibende Übertragung mit geringer Latenz über mehrere Faserpaare ermöglicht, wodurch es sich ideal für bandbreitenintensive Schaltumgebungen eignet.

3. Bereitstellungen innerhalb eines Racks und innerhalb einer Reihe

Einer der häufigsten Anwendungsfälle für SR8 ist die Vernetzung innerhalb eines Racks oder einer Reihe, bei der die Geräte physisch nahe beieinander liegen.

Typische Szenarien sind:

• Server-zu-Switch-Verbindungen innerhalb derselben Rackreihe
• Hochgeschwindigkeits-GPU-Clusterverbindungen
• Konnektivität der Speicherarrays innerhalb benachbarter Racks

In diesen Umgebungen bietet SR8 ein optisches Netzwerk mit hoher Bandbreite und kurzer Reichweite, ohne dass eine Infrastruktur aus Singlemode-Fasern erforderlich ist.

4. Szenarien zur Skalierung von KI- und HPC-Clustern

Das rasante Wachstum der KI-Trainingslasten und HPC-Cluster (High-Performance Computing) hat die Nachfrage nach hochdichten 400G-Verbindungen deutlich erhöht.

400G-SR8 wird häufig verwendet in:

• GPU-zu-GPU-Switching-Fabrics
• KI-Trainingscluster-Verbindungen
• Verteilte Rechenknoten, die einen massiven parallelen Durchsatz erfordern

Warum SR8 für KI/HPC-Workloads geeignet ist:

• Hohe Portdichte für skalierbare GPU-Cluster
• Parallelarchitektur ist mit verteilten Rechenmustern kompatibel.
• Geringe Latenz für synchronisierte Arbeitslasten
• Effiziente Bandbreitenaggregation im Kurzstreckenbereich

Wichtigste Erkenntnis: SR8 ist nicht nur eine Netzwerkkomponente – es wird Teil der Rechenarchitektur in KI-gesteuerten Rechenzentren.

Schlüssel zum Mitnehmen: Im modernen Rechenzentrumsdesign dient der 400G-SR8-Transceiver primär als Kurzstrecken-Fabric-Enabler und ist für Leaf-Spine-Architekturen, Intra-Rack-Verbindungen und die Erweiterung von KI-/HPC-Clustern optimiert. Dank seiner parallelen Multimode-Architektur eignet er sich ideal für Umgebungen, in denen Bandbreitendichte und räumliche Nähe wichtiger sind als die Übertragungsdistanz.

🔄 Kompatibilitäts- und Einsatzanforderungen für das 400G-SR8-Modul

Obwohl der 400G-SR8-Transceiver eine hohe Bandbreite und effiziente parallele Übertragung bietet, ist sein Einsatz stark von der Hardwarekompatibilität und den Bedingungen der physikalischen Schicht abhängig. Im Gegensatz zu einfacheren seriellen optischen Systemen erfordert SR8 eine sorgfältige Planung hinsichtlich Ports, Glasfaserinfrastruktur und Hersteller-Ökosystemen.

Anforderungen an die QSFP-DD-Portunterstützung

Die meisten 400G-SR8-Module basieren auf der QSFP-DD-Schnittstelle (Quad Small Form-factor Pluggable Double Density).

Zu den wichtigsten Anforderungen gehören:

• Der Host-Switch muss QSFP-DD 400G SR8-Optiken unterstützen.
• Die elektrische Schnittstelle muss 8×50G PAM4-Lanes unterstützen.
• Die Abwärtskompatibilität ist bei QSFP28/QSFP56-Gehäusen im Allgemeinen nicht gewährleistet.

Wichtig: Auch wenn die Bauform passt, muss die elektrische Fahrspurzuordnung mit der SR8-Architektur kompatibel sein.

Überlegungen zur MPO-Polarität und Faserabbildung

Da SR8 eine 16-Faser-MPO/MTP-16-Schnittstelle verwendet, ist die Polaritätsauslegung von entscheidender Bedeutung.

Kernpunkte:

• Eine korrekte Zuordnung der Sende- und Empfangsspuren ist für alle 8 parallelen Kanäle erforderlich.
• Der MPO-Polaritätstyp (A, B oder C) muss mit dem Schalterdesign übereinstimmen.
• Fehlausrichtung kann zu einem teilweisen oder vollständigen Ausfall der Verbindung führen.
• Reinigung und Steckverbinderprüfung sind aufgrund der hohen Faserdichte unerlässlich.

Erkenntnis: SR8-Implementierungen reagieren empfindlicher auf die physische Handhabung der Glasfaser als Singlemode-Optiken.

OM4 / OM5 Verkabelungsbedingungen

400G-SR8 ist für Multimode-Faserumgebungen konzipiert, typischerweise:

• OM4-Faser: Standard für Reichweiten bis zu ca. 100 m
• OM5-Faser: Optionale Unterstützung für verbesserte Wellenlängenflexibilität

Zu den Einschränkungen bei der Bereitstellung gehören:

• Die Reichweite hängt stark von der Faserqualität und dem Dämpfungsbudget ab.
• Biegungen, Steckverbinder und Patchpanels beeinflussen die Signalintegrität erheblich.
• Gemischte OM3/OM4-Umgebungen können die effektive Reichweite verringern

Wichtiger Punkt: Die Leistung von SR8 ist von der Infrastruktur abhängig, nicht nur von den Modulen.

Firmware- und Herstellercodierungsbeschränkungen für Schalter

400G-SR8-Module erfordern häufig eine strenge Validierung der Hersteller- und Firmware-Kompatibilität.

Gemeinsame Einschränkungen:

• Für die volle Funktionalität können herstellerspezifische Optiken erforderlich sein.
• Die Firmware des Switch-Betriebssystems muss 400G SR8 Lane-Mapping unterstützen.
• Einige Plattformen erzwingen eine Transceiver-Authentifizierung oder eine EEPROM-Validierung.
• Firmware-Inkompatibilitäten können zu Verbindungsabbrüchen oder reduzierter Lane-Auslastung führen.

Erkenntnis: SR8 ist in heterogenen Umgebungen nicht einfach Plug-and-Play-fähig.

Hafendichte und Überlegungen zur Netzwerkplanung

Da SR8 8 Lanes pro Port und MPO-16-Verkabelung verwendet, ergeben sich daraus Planungsherausforderungen:

• Eine hohe Faserdichte erhöht die Komplexität des Kabelmanagements.
• Der Platz auf dem Patchpanel muss für MPO-Bündelsysteme geeignet sein.
• Breakout-Designs können schnell physische Portressourcen verbrauchen.
• Luftzirkulation und Kabelführung werden in hochdichten Racks entscheidend.

Im großen Maßstab müssen Netzwerkarchitekten Folgendes ausbalancieren:

• Portdichte vs. Fasermanagement
• Parallelarchitektur vs. operative Einfachheit
• Erweiterungsflexibilität vs. Kabelaufwand

Schlüssel zum Mitnehmen: Der 400G-SR8-Transceiver ist hocheffizient, aber infrastrukturabhängig. Eine erfolgreiche Implementierung hängt von Folgendem ab:

• Korrekte QSFP-DD-Hostunterstützung
• Präzises MPO-Polaritätsdesign
• Stabile OM4/OM5-Multimode-Glasfaserinfrastruktur
• Herstellerkompatible Firmware-Ökosysteme
• Sorgfältige Portdichte- und Kabelplanung

In der Praxis entfaltet SR8 seinen größten Nutzen, wenn die optischen, elektrischen und physikalischen Schichten als einheitliches System und nicht als unabhängig konfigurierte Komponenten konzipiert werden.

🔄 400G-SR8 Breakout-Optionen und Netzwerkdesign

Einer der wichtigsten architektonischen Vorteile des 400G-SR8-Transceivers ist seine Fähigkeit, flexible Breakout-Konfigurationen zu unterstützen. Dadurch lässt sich ein einzelner 400G-Port in mehrere Verbindungen mit niedrigerer Geschwindigkeit aufteilen. Diese Funktion wird häufig bei Skalierungsstrategien für Rechenzentren eingesetzt, die eine schrittweise Migration von 100G oder 200G auf 400G erfordern.

Die Gestaltung der Breakout-Stationen ist jedoch nicht nur ein Ausstattungsmerkmal, sondern eine Entscheidung in der Netzwerkplanung, die sich direkt auf die Nutzung von Glasfaser, die Effizienz der Switch-Ports und die betriebliche Komplexität auswirkt.

2×200G Breakout-Szenario

In einer 2×200G Breakout-Konfiguration wird die 400G-SR8-Verbindung in zwei unabhängige 200G-Kanäle aufgeteilt.

• Jeder 200G-Kanal nutzt mehrere SR8-Lanes, die zusammen gruppiert sind.
• Typischerweise Anwendung in Hochleistungs-Blattstachelgeweben
• Ermöglicht eine reibungslose Migration von der 200G- zur 400G-Infrastruktur.

Wo es verwendet wird:

• GPU-Cluster, die eine große, aber nicht die volle Bandbreite von 400 Gbit/s pro Knoten benötigen
• Spine-to-Leaf-Aggregation, bei der noch 200G-Endpunkte existieren
• Übergangsmäßige Netzwerk-Upgrades bei gestaffelten Implementierungen

Hauptvorteil: Verringert die Unterbrechungen bei der teilweisen Aufrüstung von 200G auf 400G.

8×50G Breakout-Szenario

Der feinste Breakout-Modus ist 8×50G, bei dem der gesamte 400G-Port in acht unabhängige 50G-Verbindungen aufgeteilt wird.

• Jede Lane der SR8-Architektur ist einer separaten 50G-Verbindung zugeordnet.
• Erfordert eine präzise MPO/MTP-16-Spuraufschlüsselung
• Stark abhängig von der Unterstützung durch Switches und Kabelinfrastruktur.

Wo es verwendet wird:

• Serverkonnektivität mit hoher Dichte
• Top-of-Rack-Switching-Umgebungen
• Zusammenfassung mehrerer Endpunkte mit niedriger Geschwindigkeit zu einem einzigen 400G-Uplink

Hauptvorteil: Maximiert die Portauslastung in Umgebungen mit Geräten unterschiedlicher Geschwindigkeit.

Wann ist Breakout-Design praktisch?

Breakout-Konfigurationen sind am effektivsten, wenn:

• Es gibt weiterhin Umgebungen mit unterschiedlichen Übertragungsgeschwindigkeiten (50G / 100G / 200G).
• Die Netzwerkmigration erfolgt in Phasen.
• Eine hohe Hafenauslastungseffizienz ist erforderlich
• Switch-Plattformen unterstützen spezifiziert SR8 Lane Splitting.

Typische Umgebungen:

• Hyperscale-Rechenzentren
• KI-Trainingscluster mit heterogenen Knoten
• schrittweise Infrastrukturmodernisierung

Wann ein Ausbruch nicht ideal ist

Trotz seiner Flexibilität ist das Breakout-Verfahren nicht immer die optimale Designwahl.

Ausbrüche vermeiden oder einschränken, wenn:

• Eine vollständig standardisierte 400G-Infrastruktur ist bereits im Einsatz.
• Die Komplexität des Fasermanagements muss minimiert werden.
• Der Aufwand für die MPO-Verkabelung wird betrieblich teuer.
• Die Switch-Firmware unterstützt die Lane-Level-Zuordnung nicht vollständig.

In diesen Fällen sind native 400G-Punkt-zu-Punkt-Verbindungen einfacher und stabiler.

Wichtige Design-Erkenntnis

Das 400G-SR8 Breakout-Modell ist in erster Linie ein Migrations- und Optimierungswerkzeug und nicht nur eine Verbindungsfunktion. Es ermöglicht Netzwerkarchitekten Folgendes:

• Verlängerung des Lebenszyklus der bestehenden 50G/100G-Infrastruktur
• Steigerung der Auslastungseffizienz von Schaltern mit hoher Dichte
• Allmählicher Übergang zu vollständig 400G-Geweben

Mit zunehmender Netzwerkreife nimmt die Nutzung von Breakout-Routern jedoch typischerweise zugunsten einfacherer, nativer Hochgeschwindigkeits-400G-Verbindungen ab.

🔄 Häufig gestellte Fragen zu 400G-SR8-Transceivern

1. Welche Reichweite hat 400G-SR8?

Der 400G-SR8-Transceiver unterstützt typischerweise eine Reichweite von etwa 70 bis 100 Metern, abhängig von der Qualität der verwendeten Multimode-Faser.

• OM4-Faser: bis zu ~100 Meter (häufigster Fall)
• OM3-Faser: geringere Reichweite aufgrund höherer Verluste
• Die Leistung hängt stark von der Kabelqualität und der Sauberkeit der Steckverbinder ab.

In der Praxis ist SR8 ausschließlich für Verbindungen innerhalb von Rechenzentren mit kurzer Reichweite konzipiert, nicht für Campus- oder U-Bahn-Entfernungen.

2. Ist 400G-SR8 multimode oder singlemode?

Der 400G-SR8 ist ein optischer Multimode-Transceiver.

• Nutzt 850-nm-VCSEL-Lasertechnologie
• Konzipiert für OM3/OM4/OM5-Multimodefasern
• Nicht kompatibel mit Singlemode-Fasersystemen (SMF).

Dadurch eignet sich SR8 ideal für Rechenzentrumsumgebungen mit hoher Dichte und kurzer Reichweite, ist aber für die Übertragung über große Entfernungen ungeeignet.

3. Kann der 400G-SR8 auf niedrigere Geschwindigkeiten umschalten?

Ja, der 400G-SR8 unterstützt Breakout-Konfigurationen, abhängig von der Unterstützung durch Switch und Plattform.

Gängige Breakout-Modi sind:

• 2×200G-Breakout für Anwendungsfälle mit partieller Aggregation
• 8×50G-Breakout für Serverkonnektivität mit hoher Dichte

Die Breakout-Funktionalität erfordert Folgendes:

• Korrekte Unterstützung für die Spurzuordnung im Switch
• Kompatible MPO/MTP-16-Verkabelungsinfrastruktur
• Firmware-Unterstützung für SR8-Spuraufteilung

4. Ist 400G-SR8 mit QSFP-DD-Ports kompatibel?

Ja, 400G-SR8-Module sind für Ports im QSFP-DD-Formfaktor ausgelegt.

Die Kompatibilität hängt jedoch von mehreren Faktoren ab:

• Der Host-Switch muss QSFP-DD 400G SR8-Optiken unterstützen.
• Die elektrische Schnittstelle muss 8×50G PAM4-Lanes unterstützen.
• Herstellercodierung oder Firmware-Validierung können erforderlich sein.

Wichtig: Die physische Passform garantiert keine elektrische oder protokolltechnische Kompatibilität.

5. Wann sollte ich mich für SR8 anstelle von DR4 entscheiden?

Die Wahl zwischen SR8 und DR4 hängt hauptsächlich von der Glasfaserinfrastruktur und den Entfernungsanforderungen ab.

Wählen Sie 400G-SR8, wenn:

• Sie haben bereits Multimode-Glasfaser (OM4/OM5) installiert.
• Die Verbindungen sind kurzreichweitig (typischerweise ≤100 m).
• Sie benötigen eine hohe Portdichte innerhalb eines Rechenzentrums.

Wählen Sie 400G-DR4, wenn:

• Sie bauen eine Infrastruktur für Singlemode-Glasfaser auf oder migrieren zu dieser.
• Größere Reichweite erforderlich (Hunderte von Metern bis Kilometer).
• Zukünftige Skalierbarkeit und Fasereffizienz sind Prioritäten

Zusammengefasst:

• SR8 = Multimode-Umgebungen mit kurzer Reichweite und hoher Dichte
• DR4 = Singlemode-, skalierbare Architektur mit größerer Reichweite

🔄 So wählen Sie den richtigen 400G-SR8-Transceiver aus

Die Auswahl eines 400G-SR8-Transceivers ist nicht nur eine Prüfung der Spezifikationen, sondern eine systemweite Entscheidung, die Netzwerkarchitektur, Switch-Kompatibilität, Glasfaserinfrastruktur und langfristige Betriebsplanung umfasst. Da SR8 in einem klar definierten Multimode-Ökosystem mit kurzer Reichweite arbeitet, können bereits geringfügige Abweichungen im Design zu Ineffizienzen beim Einsatz oder Interoperabilitätsproblemen führen.

Nachfolgend sind die wichtigsten Kriterien aufgeführt, die Netzwerktechniker und Rechenzentrumsarchitekten bei der Bewertung von SR8-Modulen verwenden.

1. Reichweite und physische Einsatzdistanz

Der erste Faktor ist die tatsächliche erforderliche Verbindungsdistanz.

• SR8 ist für Entfernungen von ca. 70–100 Metern über OM4-Fasern optimiert.
• Am besten geeignet für:
  • Verbindungen innerhalb des Racks
  • Reihen-zu-Reihen-Schaltverbindungen
  • Kurzreichweitige Blattdornenverbindungen

Wenn Ihre Konstruktion die Anforderungen an kurze Reichweiten überschreitet, ist SR8 möglicherweise nicht geeignet im Vergleich zu Alternativen mit nur einem Betriebsmodus wie DR4.

2. Switch-Plattformkompatibilität

Nicht alle 400G-Ports unterstützen SR8-Optiken.

Wichtige Überlegungen:

• QSFP-DD-Portunterstützung ist erforderlich.
• Der Host muss die 8×50G PAM4-Lane-Architektur unterstützen.
• Einige Plattformen erzwingen herstellerspezifische Codierung oder Validierung.
• Die Firmware-Version kann darüber entscheiden, ob SR8 vollständig erkannt wird.

Prüfen Sie die Kompatibilität stets sowohl auf Hardware- als auch auf Betriebssystemebene, nicht nur auf Formfaktor.

3. Interoperabilität zwischen verschiedenen Anbietern

In Umgebungen mit mehreren Anbietern ist Interoperabilität von entscheidender Bedeutung.

• Einige SR8-Module sind herstellerspezifisch und können die markenübergreifende Verwendung einschränken.
• Gemischte optische Umgebungen können zu Problemen bei der Verbindungsverhandlung führen.
• Vor der Produktionseinführung werden Tests in Laborumgebungen empfohlen.

Bei großflächigen Installationen verringert eine einheitliche Beschaffung der Optiken das operationelle Risiko.

4. Bereitschaft zur Glasfaserinfrastruktur

SR8 benötigt eine spezifische Umgebung der physikalischen Schicht:

• Multimode-Fasern (OM3/OM4/OM5) müssen bereits vorhanden sein
• Ein MPO/MTP-16-Verkabelungssystem ist erforderlich.
• Die richtige Polarität und die korrekten Reinigungsverfahren sind von entscheidender Bedeutung.
• Die Patchpaneldichte muss die parallele Faserverwaltung unterstützen.

Die Infrastrukturbereitschaft entscheidet oft darüber, ob SR8 kosteneffizient ist oder nicht.

5. Budget- vs. Lebenszyklusüberlegungen

SR8 kann zwar in bestehenden Multimode-Umgebungen kosteneffektiv sein, die Gesamtkosten sollten jedoch Folgendes umfassen:

• Kosten des optischen Moduls
• Kosten eines MPO-Verkabelungssystems
• Wartung und Reinigung über Kopf
• Zukünftige Skalierbarkeitsbeschränkungen

In vielen Fällen reduziert SR8 die anfänglichen Investitionen in Glasfaser, kann aber bei sehr großen Netzausbauten die langfristige Komplexität erhöhen.

6. Bestandsrisiko und Stabilität der Lieferkette

Für Enterprise- und Hyperscale-Implementierungen:

• Sicherstellung einer kontinuierlichen Versorgung mit SR8-kompatiblen Modulen
• Vermeiden Sie eine Fragmentierung über mehrere inkompatible Artikelnummern verschiedener Anbieter.
• Standardisierung optischer Module über alle Rechenzentrumszonen hinweg

Die Bestandskonsistenz ist oft wichtiger als geringfügige Preisunterschiede.

7. Technischer Support und Lebenszyklussicherung

Abschließend bewerten Sie:

• Reaktionsfähigkeit des technischen Supports des Anbieters
• Firmware-Upgrade-Richtlinie
• Produktlebenszyklusstabilität (langfristige Verfügbarkeit)
• Dokumentation zu Kompatibilitätstests

Eine stabile Lebenszyklusunterstützung ist für den Betrieb von groß angelegten Rechenzentren unerlässlich.

Schlüssel zum Mitnehmen:

Die Wahl eines 400G-SR8-Transceivers erfordert ein ausgewogenes Verhältnis zwischen Leistung auf kurze Distanzen, Nutzung der Multimode-Infrastruktur und einfacher Bedienung. Die besten Ergebnisse erzielt er in einem standardisierten, gut verwalteten OM4-basierten Rechenzentrumsnetzwerk mit durchgängiger QSFP-DD-Plattformunterstützung.

Für zuverlässige und produktionsreife optische Lösungen können Sie validierte 400G SR8-kompatible Module und Verbindungsprodukte bei der LINK-PP Offizieller Shop, wobei die Optiken für Enterprise-Rechenzentren auf Kompatibilität, Stabilität und Einsatzszenarien mit hoher Dichte ausgelegt sind.
