QSFP 40G BiDi Kurzstrecken-Transceiver: Kompatibilitätsleitfaden

Mit der fortschreitenden Umstellung von Unternehmensnetzwerken von 10G auf 40G Ethernet stellt sich fast unmittelbar eine praktische Herausforderung: Wie lässt sich die Bandbreite erhöhen, ohne die bestehende Multimode-Glasfaserverkabelung auszutauschen? Viele Rechenzentren, Campus-Backbones und Aggregationsräume wurden ursprünglich mit Duplex-LC-Multimode-Glasfaser für 10G-Verbindungen ausgestattet. Standardmäßige 40G-Migrationspfade wie QSFP+ SR4 erfordern jedoch häufig eine 8-Faser-MPO/MTP-Infrastruktur, was höhere Umverkabelungskosten, längere Ausfallzeiten und eine komplexere Installation zur Folge hat.

Genau hier erweist sich der QSFP 40G BiDi Short Reach Transceiver als eine heiß begehrte und hochgeschätzte Lösung.

Das QSFP 40G BiDi-Modul wurde speziell für die 40-GbE-Übertragung über kurze Distanzen via Duplex-Multimode-Glasfaser entwickelt und ermöglicht Netzwerktechnikern die Weiterverwendung ihrer bestehenden LC-Glasfaserinfrastruktur bei gleichzeitiger Aufrüstung auf 40G-Geschwindigkeit. Im Gegensatz zu herkömmlichen SR4-Optiken, die eine parallele Glasfaserübertragung erfordern, sendet und empfängt die BiDi-Technologie Signale bidirektional über nur zwei Fasern, was die Migration erheblich vereinfacht. Laut Cisco Systems unterstützen standardmäßige QSFP 40G BiDi-Optiken Reichweiten von bis zu 100 Metern auf OM3- und 150 Metern auf OM4/OM5-Multimode-Glasfaser. Damit eignen sie sich ideal für Rack-zu-Rack-, Switch-zu-Switch- und kurze Aggregationsverbindungen in modernen Netzwerkumgebungen.

Aufgrund dieses einzigartigen Vorteils ist die Nachfrage nach Begriffen wie „QSFP 40G BiDi Short Reach Transceiver“, „QSFP-40G-SR-BD“, „40G BiDi vs SR4“ und „40G LC Duplex Transceiver“ bei IT-Einkäufern, Netzwerkarchitekten und Rechenzentrumsbetreibern stetig gestiegen. Diese Anwender suchen in der Regel nicht nach allgemeiner optischer Theorie, sondern nach Antworten auf ganz praktische Fragen:

• Kann ich auf 40G aufrüsten, ohne MPO-Kabel zu installieren?

• Ist QSFP 40G BiDi mit meinem Switch kompatibel?

• Welche Reichweite kann ein 40G BiDi-Modul auf OM3 oder OM4 tatsächlich haben?

• Ist BiDi für Kurzstreckenverbindungen besser als SR4?

• Sind kompatible Module von Drittanbietern zuverlässig genug für den Produktionseinsatz?

Das bedeutet, dass das Keyword eine starke kommerzielle Untersuchungsabsicht sowie eine technische Kompatibilitätsabsicht beinhaltet. Suchende stehen oft kurz vor einer Kauf- oder Implementierungsentscheidung, benötigen aber vor dem weiteren Vorgehen fundierte technische Beratung.

In diesem Artikel bieten wir eine vollständige und ingenieurfreundliche Aufschlüsselung des QSFP 40G BiDi Short Reach Transceivers, einschließlich:

• wie die optische BiDi-Übertragung funktioniert

• die tatsächliche Übertragungsdistanz auf OM3/OM4-Fasern,

• Unterschiede zwischen BiDi- und SR4-Verkabelung,

• Kompatibilitätsprüfung vor dem Kauf,

• häufige Fehler bei der Bereitstellung,

• und wie man ein zuverlässiges, herstellerkompatibles 40G BiDi-Modul auswählt.

Egal ob Sie eine Migration von 10G auf 40G planen, einen teuren Glasfaseraustausch vermeiden möchten oder einfach nur optische QSFP+-Lösungen für kurze Reichweiten vergleichen wollen – dieser Leitfaden hilft Ihnen, eine technisch fundierte und kosteneffiziente Entscheidung zu treffen.

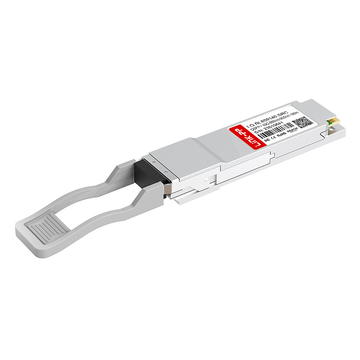

⭐ Was ist ein QSFP 40G BiDi Short Reach Transceiver?

Ein QSFP 40G BiDi Short Reach Transceiver ist ein optisches 40GbE QSFP+ Modul, das bidirektionale Technologie nutzt, um 40G-Daten über Standard-Duplex-LC-Multimode-Fasern über Entfernungen von bis zu 100 m auf OM3 und 150 m auf OM4/OM5 zu übertragen und so kostengünstige 10G-zu-40G-Netzwerk-Upgrades ohne MPO-Neuverkabelung zu ermöglichen.

Was bedeutet „BiDi“ in einem 40G QSFP-Modul?

Der Begriff BiDi steht für bidirektional.

Bei herkömmlichen optischen Verbindungen wird eine Faser zum Senden und eine andere zum Empfangen von Daten verwendet. In einem BiDi-Transceiver hingegen werden zwei optische Wellenlängen gemultiplext, sodass Senden und Empfangen gleichzeitig über dasselbe Duplex-Faserpaar erfolgen können. In der QSFP 40G BiDi-Architektur wandelt das Modul intern die vier elektrischen 10G-Lanes der QSFP+-Schnittstelle in zwei bidirektionale optische 20G-Kanäle um. Dadurch kann das volle 40-Gbit/s-Signal über ein einfaches LC-Duplex-Multimode-Kabel übertragen werden.

Das heisst:

• Es werden weniger Faserstränge benötigt.

• Eine MPO-Polaritätsverwaltung ist nicht erforderlich.

• Die bestehenden LC-Patchpanels können weiterhin in Betrieb bleiben.

Dieser praktische Vorteil bei der Fasereinsparung ist genau der Grund, warum viele Ingenieure auf Reddit den QSFP-40G-SR-BD als die „richtige Wahl für 2-Strang-40G über OM3/OM4 LC-Faser“ bezeichnen, wenn Multimode-Einsätze über kurze Distanzen erforderlich sind.

Was bedeutet „Short Reach“?

Der Begriff „Short Reach“ bezieht sich auf die vorgesehene Übertragungsdistanz des Moduls.

QSFP 40G BiDi-Optiken sind nicht für die Übertragung über große Entfernungen in Campus- oder Metronetzen ausgelegt. Sie sind speziell optimiert für:

• Switch-zu-Switch-Uplinks,

• Rack-zu-Rack-Aggregation,

• Blatt-Dorn-Verbindungen

• Servercluster-Backbones,

• und kurze Kernverbindungen für Unternehmen.

In den meisten Produktionsumgebungen bedeutet „kurze Reichweite“ innerhalb desselben Datenraums, derselben Etage oder desselben Verkabelungsraums – typischerweise unter 150 Metern.

Da die Optik Multimode-Fasern und VCSEL-basierte Kurzwellenoptiken anstelle von Langstrecken-Einzelmodenlasern verwendet, bietet sie Folgendes:

• geringere Bereitstellungskomplexität

• niedrigere Gesamtkosten des optischen Pfades

• einfachere Wartung,

• und eine wesentlich schnellere Installation.

Wenn Käufer also nach „QSFP 40G BiDi Short Reach Transceiver“ suchen, suchen sie in der Regel nach einem kompakten 40G LC-Lichtwellenleitermodul speziell für Verbindungen in der Nähe – nicht nach Fernverbindungen.

Warum wurde das QSFP 40G BiDi-Modul entwickelt?

Dieses Modul wurde entwickelt, um ein sehr häufiges Problem bei Netzwerk-Upgrades zu lösen: Standardmäßiges 40G-Ethernet war schnell, aber die standardmäßige SR4-Optik zwang die Benutzer zur Migration von LC-Duplex-Verkabelung zu MPO-Parallelglasfaser.

Für viele Unternehmen entstanden dadurch drei kostspielige Probleme:

1. Die vorhandenen LC-Multimode-Kabel waren für 40G SR4 nicht mehr verwendbar.

2. Neue MPO-Telefonleitungen erhöhten die Installationskosten.

3. Die Ausfallzeit durch die Migration verlängerte sich erheblich.

Der QSFP 40G BiDi-Transceiver wurde als praktische Lösung eingeführt.

Anstatt die Unternehmen aufzufordern, ihre Faserfabriken neu zu bauen, ermöglicht es ihnen Folgendes:

• behalten ihre installierten Duplex-Multimode-Fasern,

• ihre LC-Patchkabel behalten,

• ihre LC-Patchpanels behalten,

• und dabei noch 40-Gbit/s-Ethernet-Geschwindigkeiten erreichen.

Dieser Vorteil der „Glasfaserwiederverwendung“ ist das stärkste Kaufargument in der Praxis. Tatsächlich konzentrieren sich viele Kompatibilitätsdiskussionen von Netzwerkadministratoren weniger auf die optische Theorie als vielmehr auf eine zentrale Frage:

„Kann mir dieses Modul 40 Gbit/s über mein vorhandenes zweiadriges LC OM3/OM4-Kabel bereitstellen?“

Und die Antwort lautet ja – genau dafür wurde das QSFP 40G BiDi-Modul entwickelt.

⭐ Funktionsweise von QSFP 40G BiDi auf Multimode-Fasern

Der größte Vorteil des QSFP 40G BiDi Short Reach Transceivers besteht darin, dass er ein vollständiges 40-Gbit/s-Ethernet-Signal über dieselbe Duplex-LC-Multimode-Faser übertragen kann, die in vielen 10G-Netzen verwendet wird. Dadurch können Netzbetreiber die Bandbreite erhöhen, ohne ihre bestehende OM3- oder OM4-Verkabelung austauschen zu müssen.

Im Gegensatz zu herkömmlichen QSFP+ SR4-Optiken, die 8-adrige MPO/MTP-Parallelfasern benötigen, verwendet ein QSFP 40G BiDi-Modul lediglich zwei Multimode-Fasern mit einem Duplex-LC-Stecker. Cisco hat das QSFP-40G-SR-BD speziell entwickelt, um Anwendern die Weiterverwendung ihrer bestehenden Duplex-Multimode-Glasfaserinfrastruktur bei der Migration von 10G auf 40G Ethernet zu ermöglichen. Es unterstützt Reichweiten von bis zu 100 Metern auf OM3- und 150 Metern auf OM4/OM5-Multimode-Fasern.

Duplex LC + BiDi-Signalisierung = 40G auf zwei Fasern

Innerhalb des QSFP+-Ports gibt der Switch vier elektrische 10G-Leitungen aus.
Ein normales SR4-Optiksystem wandelt diese in 8 optische Kanäle um, weshalb es MPO-Fasern benötigt.

A QSFP 40G BiDi-Transceiver funktioniert anders:

Es wandelt die vier elektrischen Leitungen in zwei bidirektionale optische 20G-Kanäle um, sodass Sende- und Empfangsverkehr gleichzeitig über dieselben zwei LC-Multimode-Fasern abgewickelt werden können.

Dieses bidirektionale Wellenlängenmultiplexing macht 40G über Standard-Duplex-Multimode-Fasern möglich.

In der Praxis können Benutzer Folgendes weiterhin nutzen:

• vorhandene LC-Patchkabel,

• installierte OM3/OM4 Multimode-Trunks,

• Aktuelle LC-Patchpanels.

Aus diesem Grund entscheiden sich viele Netzwerktechniker für BiDi, wenn sie eine Bandbreite von 40G benötigen, ohne teure Neuverkabelung.

Reale Übertragungsdistanz auf OM3/OM4/OM5-Multimode-Fasern

Da das QSFP 40G BiDi-Modul VCSEL-basierte Multimode-Optik verwendet, wird es als solches klassifiziert. Kurzstrecken-Rechenzentrumstransceiver, keine Fernverkehrs- oder Glasfaserverbindung.

Unter Standardeinsatzbedingungen bewertet Cisco das Modul wie folgt:

Warum aufeinander abgestimmte BiDi-Optiken erforderlich sind

Da das Modul auf bidirektionaler Wellenlängenpaarung basiert, muss eine QSFP 40G BiDi-Optik am anderen Ende mit einer anderen kompatiblen 40G BiDi-Optik verbunden werden.

Es kann keine direkte Verbindung herstellen zu:

• QSFP-40G-SR4,

• MPO-Paralleloptik,

• oder Standard-Multimode-Module vom Typ 40G ohne BiDi-Unterstützung.

Dieser Kompatibilitätspunkt ist eine der häufigsten Fragen zur Implementierung in realen Netzwerkforen, insbesondere bei Anwendern, die versuchen, bestehende LC-Multimode-Glasfaserstrecken wiederzuverwenden.

Technische Kurzzusammenfassung

Ein QSFP 40G BiDi Short Reach Transceiver nutzt bidirektionale optische Signalisierung zum Senden und Empfangen von 40GbE-Datenverkehr über ein Standard-Duplex-LC-Multimode-Faserpaar. Durch die Umwandlung von vier elektrischen 10G-Leitungen in zwei optische 20G-Kanäle ermöglicht er die 40G-Übertragung auf bestehenden OM3/OM4/OM5-Multimode-Faserverbindungen bis zu 100 m (OM3) bzw. 150 m (OM4/OM5).

⭐ QSFP 40G BiDi vs. SR4: Welches sollten Sie wählen?

Bei der Planung eines 40G-Multimode-Glasfaser-Upgrades sind die beiden gängigsten optischen Kurzstreckenoptionen: QSFP 40G BiDi und QSFP+ SR4Beide bieten 40-Gigabit-Ethernet, sind aber für sehr unterschiedliche Verkabelungsumgebungen konzipiert.

Die eigentliche Frage ist nicht, welche Optik schneller ist – beide bieten den gleichen Durchsatz von 40G.

Die eigentliche Frage lautet: Welches Modul passt mit den niedrigsten Bereitstellungskosten und dem geringsten Installationsaufwand zu Ihrer bestehenden Glasfaserinfrastruktur?

Genau da wird der Unterschied wichtig.

Kurzvergleich: QSFP 40G BiDi vs. QSFP+ SR4

Cisco bestätigt, dass sowohl QSFP-40G-SR-BD als auch QSFP-40G-SR4 ähnliche Multimode-Übertragungsdistanzen über kurze Distanzen bieten, die Architektur der physikalischen Medien jedoch völlig unterschiedlich ist.

Der größte Unterschied: LC-Duplex vs. MPO-Parallelfaser

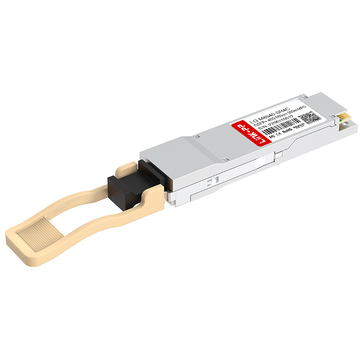

Ein QSFP+ SR4-Optiksystem verwendet:

• vier Sendefasern

• vier Empfangsfasern

• ein MPO/MTP-Mehrfaserstecker.

Dies bedeutet, dass für eine SR4-Implementierung eine dedizierte 8-Faser-Parallel-Multimode-Verkabelung benötigt wird.

Wenn Ihr aktuelles Netzwerk noch auf Folgendem basiert:

• Duplex-LC-Patchkabel,

• Zweifaser-OM3-Stämme,

• Standard-LC-Patchpanels,

Dann benötigt SR4 üblicherweise Folgendes:

• Austausch von Patchkabeln

• wechselnde Faserstämme

• Hinzufügung von MPO-Kassettensystemen

• und die Überarbeitung des Kabelmanagements.

Im Gegensatz dazu verwendet QSFP 40G BiDi einen Standard-Duplex-LC-Stecker und nur zwei Multimode-Fasern, wodurch die Implementierung in bestehenden 10G-Umgebungen wesentlich einfacher ist.

Genau deshalb bezeichnen viele Ingenieure BiDi als die bevorzugte optische Schnittstelle für die 40G-Migration von bestehenden LC-Infrastrukturen.

Reichweitenleistung: Nahezu gleich

Hinsichtlich der Übertragungsdistanz bietet SR4 bei Multimode-Anwendungen über kurze Distanzen keinen wesentlichen Vorteil.

Beide Technologien unterstützen typischerweise:

• 100 Meter über OM3

• 150 Meter über OM4

und BiDi unterstützt üblicherweise auch OM5-Multimode-Verbindungen.

Wenn Ihr Link also lautet:

• Rack zu Rack,

• von Schalter zu Schalter,

• oder im selben Geräteraum,

BiDi bietet im Wesentlichen die gleiche praktische Reichweite wie SR4.

Das bedeutet, dass die Kaufentscheidung in der Regel von der Faserarchitektur und nicht von der Entfernung abhängt.

Installation und Wartung: BiDi ist in der Regel einfacher

Bei der Nachrüstung von Unternehmensnetzwerken reduziert BiDi im Allgemeinen den Installationsaufwand, da die Techniker weiterhin Folgendes nutzen können:

• vorhandene LC-Jumper,

• vorhandene Duplex-Patchpanels

• bekannte Zwei-Faser-Routing-Methode.

Es besteht keine Notwendigkeit zur Verwaltung:

• MPO-Polaritätskartierung

• 8-Faser-Reinigungsverfahren,

• MPO-Kassettenumwandlung

• Parallele Patching-Technik mit hoher Dichte.

Für viele IT-Teams bedeutet das Folgendes:

• kürzere Ausfallzeiten,

• einfachere Fehlersuche,

• niedrigere Arbeitskosten.

Diese einfache Bedienung ist einer der Gründe, warum BiDi-Optiken bei Anwenderdiskussionen, bei denen bereits LC-MMF vorhanden sind, eine starke Präferenz genießen.

Fazit: Welche Option sollten Sie wählen?

• Wenn Ihr Netzwerk bereits über Duplex-LC-Multimode-Glasfaser verfügt, ist QSFP 40G BiDi in der Regel die intelligentere und wirtschaftlichere Option, da es die gleiche 40G-Leistung über kurze Distanzen ohne MPO-Neuverkabelung bietet.

• Wenn Ihr Netzwerk bereits auf MPO-Parallelglasfaser basiert, lässt sich QSFP+ SR4 möglicherweise einfacher standardisieren.

Bei den meisten praktischen Modernisierungsprojekten in Unternehmen geht es nicht um die Bandbreite, sondern darum, wie viel von der bestehenden Infrastruktur erhalten werden kann.

⭐ Anwendungsfälle aus der Praxis für 40G BiDi mit kurzer Reichweite

Der QSFP 40G BiDi Short Reach Transceiver wurde nicht für Weitverkehrsnetze oder die Übertragung im Telekommunikations-Backbone entwickelt. Sein eigentlicher Nutzen zeigt sich in kurzen optischen Verbindungen in Innenräumen, wo Unternehmen eine höhere Bandbreite benötigen, aber ihre bestehende Duplex-LC-Multimode-Glasfaserinfrastruktur beibehalten möchten.

In der Praxis ist BiDi damit eine der kosteneffektivsten 40G-Optiken für die Nachrüstung von Unternehmensnetzwerken, die Serveraggregation und die Bandbreitenerweiterung von Rechenzentren.

1. Rechenzentrums-Upgrades von 10G auf 40G ohne Glasfaseraustausch

Viele Rechenzentren von Unternehmen wurden ursprünglich mit folgenden Ausstattungen gebaut:

• SFP+ 10G SR Optiken,

• Duplex-LC-Patchpanels,

• OM3/OM4 Multimode-Backbone-Verkabelung.

Bei steigendem Bandbreitenbedarf besteht der gängigste Upgrade-Pfad darin, Uplinks und Aggregationsverbindungen von 10G auf 40G umzustellen. Das Problem dabei ist, dass standardmäßige QSFP+ SR4-Module MPO-Parallelfasern benötigen, was Folgendes erzwingen würde:

• Neuinstallation des Kofferraums

• Austausch des Patchpanels

• zusätzliche Glasfasermanagementarbeiten.

Ein QSFP 40G BiDi-Modul umgeht dieses Problem, indem es ermöglicht, 40GbE-Datenverkehr über denselben Zwei-Faser-LC-Multimode-Pfad zu übertragen.

Das bedeutet, dass Organisationen Folgendes erreichen können:

• schnellere Bandbreitenerweiterung

• niedrigere Migrationskosten

• minimale Serviceunterbrechung.

Bei vielen Nachrüstungsprojekten ist dies der wichtigste Grund, warum BiDi gegenüber SR4 bevorzugt wird.

2. Wiederverwendung von LC-Duplex-Glasfaserleitungen in bestehenden Gebäuden

In älteren Firmengeländen, Bürotürmen und industriellen Kontrollräumen basiert die installierte optische Anlage oft ausschließlich auf:

• LC-Duplex-Patching,

• Multimode-Läufe mit zwei Kernen

• konventionelle Fasertrays.

Die Verlegung neuer MPO-Kabel über diese bestehenden Leitungswege kann arbeitsintensiv und teuer sein.

Da QSFP 40G BiDi-Optiken das gleiche LC-Duplex-Optiklayout verwenden, ermöglichen sie Netzwerkteams Folgendes:

• Aktuelle Patchfelder beibehalten,

• Vorhandene Kabelkanäle wiederverwenden,

• Vermeiden Sie den Wiederaufbau der Glasfaserverlegung im Verteilerkasten.

Dies ist besonders nützlich in:

• ältere Serverräume,

• Campus-Verteilzentren,

• Infrastruktur-Upgrades.

Anstatt die optische Schicht neu zu gestalten, können die Teams einfach die Transceiver-Module an beiden Enden austauschen.

3. Kurze Rack-zu-Rack- und Switch-zu-Switch-Verbindungen

Most 40G BiDi-Kurzstreckeninstallationen treten über Entfernungen weit unter 150 Metern auf, wie zum Beispiel:

• Schalter von der obersten Position im Regal zu Schaltern am Ende der Reihe,

• Blatt-zu-Wirbelsäulen-Schaltverbindungen,

• Speicherschalterverbindungen,

• Aggregations-Switch-Backbones.

In diesen kurzen, im Raum stattfindenden Links interessieren sich die Nutzer im Allgemeinen für Folgendes:

• einfaches Patchen,

• geringer Kabelumfang

• schneller Wartungszugang.

Die Verwendung eines einzelnen Duplex-LC-Jumpers ist betrieblich wesentlich sauberer als die Verlegung von MPO-Kabelbäumen durch überfüllte Schaltschränke.

Für dicht bestückte Serverräume, in denen ein effizientes Kabelmanagement wichtig ist, bietet BiDi oft eine einfachere tägliche Wartung.

4. Projekte zur temporären Kapazitätserweiterung

Einige Organisationen benötigen dringend zusätzliche 40G-Bandbreite für folgende Zwecke:

• Wachstum der Virtualisierung

• Rückstauverkehr,

• Clusterspeicher,

• temporäre Rechenkapazitätserweiterung.

In solchen Situationen ist die Verlegung neuer MPO-strukturierter Kabel innerhalb des Projektzeitplans möglicherweise nicht realistisch.

Da BiDi-Optiken in der Regel in bestehende LC-Multimode-Anlagen integriert werden können, bieten sie folgende Vorteile:

• schnelle Bereitstellung,

• geringerer Entwicklungsaufwand,

• schnellere Netzwerkbereitstellung.

Dadurch eignen sie sich für dringende Bandbreitenerweiterungen, bei denen die Geschwindigkeit der Umsetzung wichtiger ist als die Neugestaltung der gesamten optischen Architektur.

5. Kostensensitive Modernisierung von Unternehmensnetzwerken

Nicht jedes Unternehmen, das ein 40G-Netzwerk aufbaut, ist ein Hyperscale-Cloud-Anbieter.

Viele mittelständische Unternehmen wünschen sich einfach nur mehr Uplink-Bandbreite ohne ein komplettes Verkabelungsprojekt.

Für diese Nutzer umfassen die Migrationskosten weit mehr als nur den Preis des Transceivers:

• Arbeit,

• Ausfallzeit,

• Patchpanel-Umwandlung

• Kabelaustausch

• Installationsplanung.

QSFP 40G BiDi-Optiken reduzieren diese versteckten Infrastrukturkosten, da das Unternehmen den größten Teil seiner ursprünglichen Duplex-MMF-Umgebung beibehält.

Deshalb wird BiDi oft eher als Migrationsoptik denn als reiner Transceiver betrachtet.

Fazit: Wo QSFP 40G BiDi die besten Ergebnisse liefert

QSFP 40G BiDi-Kurzstrecken-Transceiver eignen sich am besten für:

• Modernisierung von Unternehmensrechenzentren

• LC-Duplex-Multimode-Wiederverwendungsprojekte,

• optische Kurzstreckenverbindungen zwischen Racks,

• Schaltaggregation unter 150 m,

• Migrationen von 10G auf 40G ohne MPO-Neuverkabelung.

Wenn es darum geht, die Bandbreite zu erhöhen und gleichzeitig ein installiertes LC-Multimode-Netzwerk mit zwei Fasern beizubehalten, ist BiDi in der Regel eine der praktischsten verfügbaren optischen 40G-Lösungen.

⭐ Häufige Probleme, Nutzerbedenken und Tipps zur Fehlerbehebung

Obwohl der QSFP 40G BiDi Short Reach Transceiver die 40G-Implementierung über Duplex-LC-Multimode-Fasern vereinfachen soll, können Installationsprobleme auftreten, wenn Kompatibilitäts- oder Verkabelungsdetails nicht beachtet werden. Die meisten Anwenderprobleme betreffen nicht die optische Funktionsweise des Moduls, sondern die Frage, warum eine neu installierte 40G BiDi-Verbindung nicht wie erwartet funktioniert.

Nachfolgend sind die häufigsten Probleme aufgeführt, nach denen Ingenieure in der Praxis vor und nach der Bereitstellung suchen.

1. Verbindung nach dem Einsetzen des QSFP 40G BiDi-Moduls unterbrochen.

Eine der häufigsten Beschwerden lautet:

„Das Modul wird erkannt, aber die 40G-Verbindung bleibt unterbrochen.“

In den meisten Fällen ist dies auf einen der folgenden drei Gründe zurückzuführen:

• Der Host-Switch unterstützt BiDi-Optiken offiziell nicht.

• Die Codierung des Modul-EEPROMs wurde abgelehnt.

• oder die Optik am entfernten Ende ist kein passendes BiDi-Gerät.

Da QSFP 40G BiDi-Optiken eine andere optische Kanalstruktur als SR4 verwenden, kann der Port die Hardware zwar physisch erkennen, aber dennoch keine optische Synchronisierung herstellen, wenn die Gegenseite nicht kompatibel ist.

Schnellcheck: Bitte stellen Sie sicher, dass an beiden Enden unterstützte QSFP 40G BiDi-Module mit derselben optischen Architektur verwendet werden.

2. Kann ein QSFP 40G BiDi an ein QSFP+ SR4-Modul angeschlossen werden?

Nein – dies ist eine der am häufigsten missverstandenen Annahmen bei der Implementierung.

Obwohl es sich in beiden Fällen um 40G-Multimode-QSFP+-Optiken handelt, verwenden sie unterschiedliche Übertragungsmethoden:

• BiDi = 2 bidirektionale optische Kanäle über Duplex-LC

• SR4 = 8 parallele optische Kanäle über MPO

Da sich Stecker, Wellenlängenzuordnung und Fahrspursignalisierung unterscheiden, können die beiden Module keine direkte Verbindung herstellen.

Diese Inkompatibilität ist ein sehr häufiger Grund dafür, dass Benutzer nach dem Mischen optischer Typen von „kein Licht“ oder „Verbindungsfehler“ berichten.

3. Verwechslung von Faserpolarität oder LC-Patch-Orientierung

Da BiDi Duplex-LC-Fasern verwendet, gehen viele Anwender davon aus, dass die Polarität überhaupt keine Rolle spielt.

In Wirklichkeit ist BiDi zwar weniger komplex als MPO-Paralleloptiken, aber eine falsche LC-Ausrichtung, beschädigte Patchkabel oder eine fehlerhafte Cross-Connect-Routing können den optischen Pfad dennoch unterbrechen.

Typische Symptome sind:

• zeitweise auftretender LOS-Alarm,

• instabile DOM-Leistungsmesswerte,

• Nur einseitige Linkinitialisierung.

Schnellcheck: Tauschen Sie die LC-Jumper, reinigen Sie beide Anschlüsse und testen Sie den Duplexpfad mit einem nachweislich funktionierenden LC-Multimode-Kabel.

4. Falscher Fasertyp oder zu hohe Kanaldämpfung

QSFP 40G BiDi-Optiken sind optimiert für:

• OM3,

• OM4,

• OM5 Duplex-Multimode-Faser.

Wenn der Installationspfad Folgendes enthält:

• ältere OM2-Faser,

• schlechte Spleißverluste

• unsaubere Patch-Schnittstellen

• mehrere verdeckte Kopplerübergänge,

Das Modul kann eine schwache Empfangsleistung oder ein instabiles Verbindungsverhalten aufweisen.

Dies kommt besonders häufig bei wiederverwendeten Glasfaserleitungen in Unternehmen vor, wo das physische Kabel älter ist als die Switch-Hardware.

Ein einfacher Einfügungsdämpfungstest deckt das Problem oft auf.

5. Drittanbietermodul erkannt, aber nicht stabil

Ein weiteres häufiges Anliegen von Nutzern ist:

„Das QSFP 40G BiDi eines Drittanbieters funktioniert, aber die Verbindung bricht gelegentlich ab.“

Dies deutet normalerweise auf Folgendes hin:

• unvollständige Lieferantencodierung

• nicht standardmäßige EEPROM-Zuordnung,

• schlechte thermische Kalibrierung

• Inkonsistente Toleranz gegenüber optischer Leistung.

Kostengünstige Module können zwar erfolgreich initialisiert werden, versagen aber unter langen Betriebszeiten oder bei hohen Temperaturen.

Für den Produktionseinsatz ist es sicherer, BiDi-Optiken zu verwenden, die folgende Eigenschaften aufweisen:

• vollständig vom Hersteller codiert,

• MSA-konform,

• Kompatibilität auf dem Zielsystem getestet.

Checkliste zur schnellen Fehlerbehebung

Falls Ihre QSFP 40G BiDi-Kurzstreckenverbindung nicht ordnungsgemäß funktioniert, überprüfen Sie Folgendes:

• Beide Enden sind echte 40G BiDi-Module.

• Die Switch-Plattform unterstützt optische Module vom Typ QSFP-40G-SR-BD.

• Die herstellerspezifische EEPROM-Codierung wird akzeptiert.

• Die Polarität/der Pfad des LC-Duplex ist sauber.

• Es werden OM3/OM4/OM5-Fasern verwendet.

• Die optischen Verluste liegen innerhalb der Spezifikationen.

Die meisten Fehler bei der Implementierung von QSFP 40G BiDi-Systemen sind auf Inkompatibilitäten oder Probleme mit alten Glasfaserleitungen zurückzuführen – nicht auf die BiDi-Technologie selbst.

⭐ Fazit: So wählen Sie das richtige QSFP 40G BiDi-Modul aus

Die Auswahl des richtigen QSFP 40G BiDi Short Reach Transceivers ist nicht einfach eine Frage der Wahl eines beliebigen 40G QSFP+-Moduls mit LC-Anschluss. Für einen stabilen und kosteneffizienten Einsatz sollten Käufer das Modul vor dem Kauf unter fünf praktischen Gesichtspunkten bewerten.

1. Bestätigen Sie die erforderliche Übertragungsdistanz.

Stellen Sie zunächst sicher, dass die optische Verbindung innerhalb des unterstützten BiDi-Kurzstreckenbereichs liegt:

• bis zu 30 m auf OM2,

• bis zu 100 m auf OM3,

• bis zu 150 m auf OM4/OM5.

Wenn Ihre Glasfaserstrecke diese Reichweite überschreitet, ist ein Standard-QSFP-40G-BiDi-Modul möglicherweise nicht die richtige Wahl.

2. Überprüfen Sie die Kompatibilität der Host-Plattform.

Vergewissern Sie sich stets, dass der Ziel-Switch, Router oder Server die Netzwerkkarte ordnungsgemäß erkennt:

• Optiken vom Typ QSFP-40G-SR-BD,

• Herstellercodiertes EEPROM,

• DOM/DDM-Diagnostik.

Selbst ein mechanisch kompatibles Modul kann versagen, wenn die Host-Firmware nicht unterstützte Transceiver blockiert.

3. Wählen Sie einen Lieferanten mit Lieferantenkennzeichnung und MSA-Konformität.

Ein zuverlässiges QSFP 40G BiDi-Modul eines Drittanbieters sollte Folgendes bieten:

• Zielmarkenkompatibilitätscodierung,

• vollständige QSFP+ MSA-Konformität,

• Serienmäßige optische Prüfung,

• stabile thermische Kalibrierung,

• Validierung des Schalters über einen längeren Zeitraum.

Dies wirkt sich unmittelbar auf die Betriebsstabilität nach der Inbetriebnahme aus.

4. Garantie und technischen Support prüfen

Da 40G-Aggregationsverbindungen oft kritischen Uplink-Verkehr übertragen, ist der Garantieumfang wichtiger, als viele Käufer erwarten.

Ein professioneller Lieferant sollte Folgendes bieten:

• Produktgarantie,

• Kompatibilitätsgarantie

• reaktionsschnelle technische Beratung vor dem Verkauf,

• Kundendienst und Fehlerbehebung nach dem Kauf.

Dies trägt zur Reduzierung des Betriebsrisikos bei, wenn die Optik in einer Produktionsumgebung eingesetzt wird.

5. Modulpreis und Gesamtmigrationskosten abwägen

Das Funkgerät selbst ist nur ein Teil des Modernisierungsbudgets.

Ein minderwertiges Modul kann Folgendes verursachen:

• wiederholte Fehlersuche,

• unerwartete Ausfallzeiten

• instabile optische Alarme,

• Ersatzarbeitskräfte.

Im Gegensatz dazu trägt eine gut getestete BiDi-Optik dazu bei, Folgendes zu erhalten:

• vorhandene Duplex-LC-Verkabelung,

• Installationseffizienz

• langfristige Verbindungszuverlässigkeit.

Die klügste Kaufentscheidung ist also nicht immer die billigste Optik – sondern das Modul, das das geringste Gesamtrisiko beim Einsatz birgt.

Abschließende Empfehlung

Wenn Sie von 10G auf 40G über bestehende Duplex-LC-Multimode-Fasern aufrüsten möchten, ist der QSFP 40G BiDi Short Reach Transceiver nach wie vor eine der praktischsten und infrastrukturfreundlichsten optischen Lösungen. Er vereint:

• 40GbE-Bandbreite

• Duplex-LC-Einfachheit

• OM3/OM4-Nahbereichsleistung,

• und reduzierte Kosten für die Neuverkabelung.

Für Käufer, die vollständig getestete, herstellerkompatible und MSA-konforme QSFP 40G BiDi-Module suchen, LINK-PP Offizieller Shop bietet professionell codierte, OEM-kompatible optische Transceiver mit technischer Validierung, Qualitätskontrolle und Support für den Einsatz in Unternehmen.

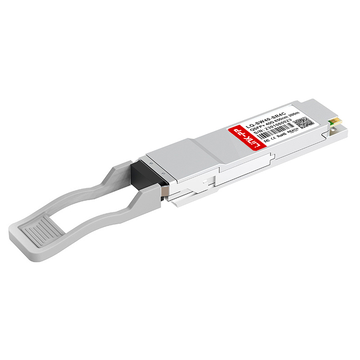

Egal ob Sie Cisco-kompatible QSFP-40G-SR-BD, kundenspezifische Codierung oder optische Komponenten für die Massenmodernisierung Ihres Rechenzentrums benötigen, LINK-PP bietet eine zuverlässige Beschaffungsoption für stabile 40G-Migrationsprojekte.
