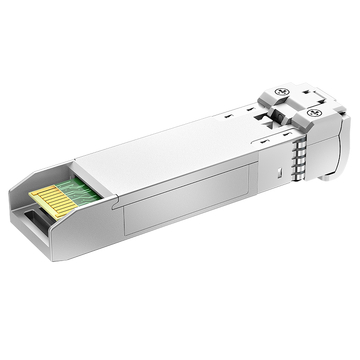

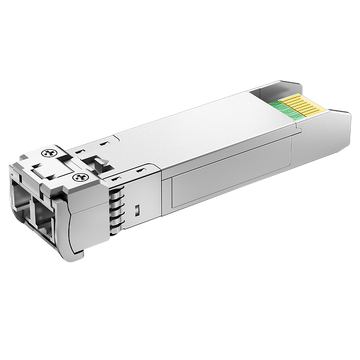

Совместимость с универсальным модулем DW-SFP10G80-29 LINK-PP Технические характеристики C29 10G SFP+
Оптический модуль DW-SFP10G80-29 SFP+ обеспечивает связь 10G DWDM по одномодовому волокну на расстояние до 80 км, используя охлаждаемый EML-передатчик C-диапазона, настроенный на 1554.13 нм (100 ГГц ITU C29), в паре с фотодетектором APD. Он поддерживает полнофункциональный цифровой оптический мониторинг (DOM) в реальном времени, обеспечивая непрерывное отслеживание тока смещения лазера, оптической мощности, температуры и напряжения питания.
Общий номер детали
DW-SFP10G80-29
Название поставщика
LINK-PP
Форм-фактор
SFP +
Максимальная скорость передачи данных
10.7Gbps
Длина волны
1554.13nm
Максимальное расстояние кабеля
80km
соединитель
Дуплексный ЖК
Медиафайлы
SMF
Тип передатчика
EML
Тип приемника
APD
TX Power
От -1 до + 5 дБм
Мощность RX
От -23 до -6 дБм
Чувствительность приемника
-23dBm
ДДМ/ДОМ
Поддержанный
Диапазон рабочих температур
0 до 70 ° C
протоколы
10GBASE-ZR/ZW, SDH STM64, SFF-8431, SFF-8472
Основные характеристики универсального модуля DW-SFP10G80-29, совместимого с SFP-модулем LINK-PP 10G SFP +
Совместимость с универсальным модулем DW-SFP10G80-29 LINK-PP Модуль разработан с учетом требований MSA к аппаратному обеспечению с возможностью горячей замены, мультиплексирования DWDM в C-диапазоне 100 ГГц и оптики дальнего действия, способной охватывать участки длиной до 80 км. Благодаря стандартному дуплексному соединению LC и непрерывному цифровому оптическому мониторингу, он отвечает требованиям к высокой плотности портов и проактивному управлению каналами связи в основной сети.
Совместимость с универсальным модулем DW-SFP10G80-29 LINK-PP Оптический модуль 10G SFP+

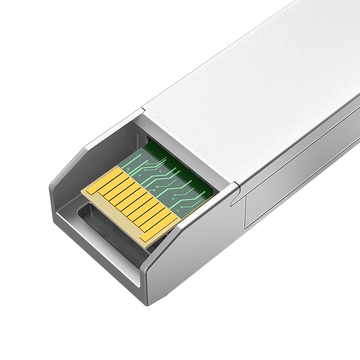

Модуль имеет разъем SFP+ с возможностью горячей замены, что позволяет легко устанавливать и заменять его без отключения питания хост-систем. Он строго соответствует соглашению SFP+ Multi-Source Agreement (MSA), обеспечивая полную электрическую и механическую совместимость со стандартным сетевым оборудованием.
DW-SFP10G80-29: Подключение 10 Гбит/с для магистральных каналов связи телекоммуникационных компаний.
Этот трансивер обеспечивает непрерывную скорость передачи данных 10 Гбит/с для поддержки агрегации трафика, требующего большой полосы пропускания, в сетях телекоммуникационных операторов. Он служит надежным каналом физического уровня для маршрутизации промежуточных и междугородних сотовых соединений между региональными узлами агрегации.
Модуль DW-SFP10G80-29 с технологией DWDM для повышения эффективности использования волокна.
Технология плотного мультиплексирования с разделением по длинам волн (DWDM) позволяет одновременно передавать несколько независимых каналов по одной паре оптических волокон. Эта возможность максимально увеличивает пропускную способность существующей волоконно-оптической инфраструктуры и снижает общие затраты на прокладку кабелей без необходимости прокладки новых волоконно-оптических линий.
Модуль DW-SFP10G80-29 с длиной волны 1554.13 нм
Работая на фиксированной номинальной длине волны 1554.13 нм, передатчик точно совпадает со стандартной сеткой C-диапазона ITU-T 100 ГГц (канал C29). Такое малое расстояние между каналами предотвращает оптические перекрестные помехи и обеспечивает бесшовную интеграцию в многоканальные системы мультиплексирования/демультиплексирования DWDM.
Модуль DW-SFP10G80-29, поддерживающий передачу данных на расстояние до 80 км.
Встроенный охлаждаемый EML-лазер и высокочувствительный APD-приемник обеспечивают необходимый оптический энергетический бюджет для передачи сигнала на расстояние до 80 км по одномодовому оптоволокну. Такая большая дальность действия делает устройство хорошо подходящим для магистральных линий связи и протяженных участков городских сетей без использования встроенного усиления.
Модуль DW-SFP10G80-29 с дуплексным LC-интерфейсом
Стандартный для отрасли дуплексный оптический разъем LC обеспечивает стабильное физическое соединение и низкие потери при подключении к стандартным патч-кордам SMF. Компактная конструкция разъема также позволяет создавать конфигурации с высокой плотностью портов на коммутаторах и патч-панелях передней панели.
Модуль DW-SFP10G80-29 с DOM для мониторинга в реальном времени
Интегрированные возможности цифрового оптического мониторинга (DOM) полностью соответствуют стандартам цифровой диагностики SFF-8472. Сетевые администраторы могут непрерывно отслеживать критически важные рабочие показатели, включая мощность оптического приема/передачи, ток смещения лазера, температуру модуля и напряжение питания, что упрощает техническое обслуживание и поиск неисправностей.
Совместимость с универсальным модулем DW-SFP10G80-29 LINK-PP Сертификация 10G SFP+
Совместимость с универсальным модулем DW-SFP10G80-29 LINK-PP Модуль DWDM соответствует международным стандартам производства и безопасности, имея полные сертификаты ISO 9001, CE, RoHS и FCC. Эти сертификаты подтверждают, что модуль отвечает строгим требованиям к качеству окружающей среды, электрооборудования и оптики для развертывания в коммерческих сетях.
Каждый трансивер 10G DWDM проходит тщательную оптическую и электрическую проверку для подтверждения целостности сигнала и стабильности передачи перед отгрузкой. Этот всесторонний процесс тестирования гарантирует надежную работу каждого модуля на полной скорости 10G на заданном расстоянии в 80 км.
Сертификаты качества DW-SFP10G80-29
Трансивер соответствует установленным телекоммуникационным и отраслевым стандартам производства, что обеспечивает высокую надежность конструкции. Соблюдение этих глобальных стандартов качества гарантирует надежную и долговечную работу оборудования в производственных условиях.
Этот продукт соответствует стандарту ISO9001. Эта система действительна для компаний, занимающихся разработкой, производством и поставкой волоконно-оптических изделий. Пожалуйста, Свяжитесь с нами чтобы узнать больше.
ISO/IEC 27001 — международный стандарт управления и обеспечения информационной безопасности. Этот стандарт разработан совместно Международной организацией по стандартизации (ИСО) и Международной электротехнической комиссией (МЭК). Он устанавливает требования к созданию, внедрению, поддержанию и постоянному совершенствованию системы управления информационной безопасностью (СУИБ). Обеспечение конфиденциальности, целостности и доступности информационных активов организации. Получение сертификата ISO 27001 означает, что предприятие прошло аудит, проведенный органом по сертификации, что подтверждает соответствие его системы управления информационной безопасностью требованиям международного стандарта. Пожалуйста, Свяжитесь с нами чтобы узнать больше.
Этот продукт соответствует стандарту ISO 14001. Он предназначен для использования организациями, стремящимися к систематическому управлению своими экологическими обязательствами, способствующими экологическому устойчивому развитию. Пожалуйста, Свяжитесь с нами чтобы узнать больше.
ISO 45001 — это международный стандарт, устанавливающий требования к системе менеджмента охраны труда и промышленной безопасности (OH&SMS).
REACH — это регламент Европейского союза, регулирующий регистрацию, оценку, авторизацию и ограничение использования химических веществ. Он вступил в силу 1 июня 2007 года и заменил ряд европейских директив и регламентов единой системой. Целью регламента является защита здоровья человека и окружающей среды, поддержание и повышение конкурентоспособности химической промышленности ЕС, а также развитие инновационных возможностей в области нетоксичных и безвредных соединений для предотвращения фрагментации рынка, повышения прозрачности использования химических веществ, содействия экспериментам без использования животных и достижения устойчивого социального развития. Свяжитесь с нами чтобы узнать больше.
Данный продукт соответствует требованиям Директивы ЕС 2015/863 RoHS. Она ограничивает использование 10 опасных материалов при производстве различных типов электронного и электрического оборудования: свинца, ртути, кадмия, шестивалентного хрома, полибромированных бифенилов, полибромированных дифениловых эфиров и четырёх различных фталатов. Пожалуйста, Свяжитесь с нами чтобы узнать больше.
Этот продукт полностью соответствует требованиям Федеральной комиссии по связи США (FCC), направленным на более рациональное управление радиоволнами и магнитными полями. Пожалуйста, Свяжитесь с нами чтобы узнать больше.
CB — это международная система, управляемая IECEE. Этот продукт основан на стандартах IEC для испытаний характеристик безопасности электротехнических изделий. Пожалуйста, Свяжитесь с нами чтобы узнать больше.
Этот продукт полностью соответствует сертификату UKCA (оценка соответствия Великобритании), который подтверждает его соответствие всем действующим стандартам качества, а также требованиям охраны труда и техники безопасности. Пожалуйста. Свяжитесь с нами чтобы узнать больше.
Сертификация UL — это необязательная сертификация в Соединенных Штатах, которая в основном включает в себя тестирование и сертификацию характеристик безопасности продукции. Ее конечной целью является получение продукции с достаточно безопасным уровнем для рынка и содействие обеспечению здоровья людей и безопасности имущества. Пожалуйста, Свяжитесь с нами чтобы узнать больше.
DW-SFP10G80-29 сертифицирован для надежной совместимости с хост-устройствами.
Каждый модуль проходит систематическое тестирование на коммутаторах, маршрутизаторах и транспортных платформах основных производителей, чтобы гарантировать распознавание EEPROM и бесперебойный запуск соединения. Такая проверка сводит к минимуму ошибки конфигурации хоста и обеспечивает надежное развертывание сети по принципу «подключи и работай».
Тщательное тестирование гарантирует надежную работу SFP+.
Каждый модуль DW-SFP10G80-29 10G DWDM SFP+ проходит строгую проверку физического уровня, гарантирующую стабильную оптическую производительность и соответствие отраслевым стандартам. Ознакомьтесь с полным процессом контроля качества на нашем сайте. LINK-PP Центр поддержки тестирования.
Тест оптического спектра
Для точной настройки каналов DWDM необходимо обеспечить точное определение центральной длины волны.
Тест рисунка глаз
Оцените качество оптического сигнала передатчика и характеристики дрожания сигнала.
Тест частоты появления ошибочных битов
Проверка физической целостности передачи и пропускной способности данных без потери пакетов.
Температурный тест
Проверьте стабильность работы модуля в диапазоне рабочих температур.
Совместимость с универсальным модулем DW-SFP10G80-29 LINK-PP Оптические трансиверы 10G DWDM надежно упаковываются и отправляются проверенными международными перевозчиками для обеспечения безопасной транспортировки. Надежная обработка и эффективная логистика обеспечивают бесперебойное выполнение заказов для предприятий и телекоммуникационных компаний по всему миру.
Антистатическая защитная упаковка
Защитите чувствительные оптические компоненты от электростатического разряда во время транспортировки.
Ударопрочная транспортная защита
Обеспечьте защиту внутренней лазерной юстировки от механических вибраций и ударов.
Быстрая обработка и отправка заказов.
Оперативная подготовка и отправка заказов для ускорения развертывания сетей у клиентов.
Глобальная логистика и международная доставка
Осуществляем доставку оптических модулей по всему миру, используя надежные международные транспортные службы.
Совместимость с универсальным модулем DW-SFP10G80-29 LINK-PP Демонстрация использования 10G SFP+
Развертывание универсального модуля DW-SFP10G80-29, совместимого с SFP-модулем LINK-PP Модуль 10G DWDM позволяет быстро установить его в слот коммутатора SFP+ и подключить одномодовые оптоволоконные патч-корды к дуплексному порту LC. Сконфигурированный для каналов DWDM C29 100 ГГц, он эффективно агрегирует промежуточный трафик по магистральным каналам связи между региональными узлами агрегации.
Техническая поддержка DW-SFP10G80-29
LINK-PP Предлагает комплексную техническую поддержку, от предпродажных консультаций до помощи после развертывания, обеспечивая плавную интеграцию и надежную работу сети.
Предпродажная техническая консультация
Профессиональная консультация поможет вам выбрать оптимальный модуль DW-SFP10G80-29 для вашей сетевой архитектуры и потребностей вашего приложения.
Поддержка проверки совместимости
Подтвержденная совместимость с LINK-PP коммутаторы и другие распространенные сетевые платформы для бесперебойного развертывания.
Помощь в развертывании и установке.
Подробное пошаговое руководство по установке, настройке и первоначальной конфигурации, обеспечивающее точное развертывание и надежную, стабильную работу с самого начала.
Долгосрочная техническая гарантия
Постоянная техническая поддержка на протяжении всего жизненного цикла продукта, обеспечивающая долгосрочную стабильность для корпоративных сетей и сетей операторского класса.
A: При минимальной выходной мощности передатчика -1 дБм и чувствительности приемника APD -23 дБм модуль обеспечивает оптический запас мощности 22 дБ. Этот запас компенсирует потери в линии, соединения и затухание в разъемах на типичных 80-километровых одномодовых волоконно-оптических линиях при соблюдении надлежащих инженерных допусков. (Автор: администратор)
A: Да, он поддерживает цифровой оптический мониторинг в соответствии со стандартом SFF-8472, позволяя совместимым коммутаторам или маршрутизаторам в интерфейсе командной строки считывать в реальном времени мощность передачи/приема, ток смещения, рабочее напряжение и внутреннюю температуру. (От администратора)
A: Многомодовое волокно страдает от сильного затухания вблизи 1550 нм, а также от модальной дисперсии, что ухудшает целостность сигнала на больших расстояниях. Стандартное одномодовое волокно обеспечивает низкое затухание и устраняет модальную дисперсию, что необходимо для передачи сигнала на расстояние до 80 км. (Автор: администратор)
A: Да, он соответствует спецификациям физического уровня 10GBASE-ZR и стандартам электрического интерфейса SFF-8431, поэтому он может взаимодействовать с портами коммутаторов/маршрутизаторов, настроенными для оптических сетей 10G большой дальности, при условии, что хост-порт совместим и поддерживает необходимую конфигурацию кодирования. (Автор: администратор)

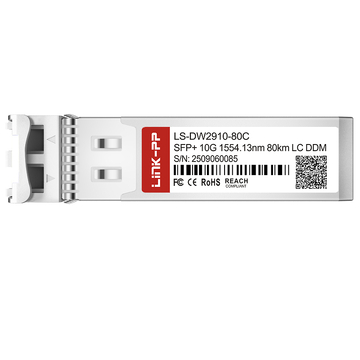

A: Да, LS-DW2910-80C работает на канале ITU C29 на длине волны 1554.13 нм, что соответствует стандартным сеткам каналов мультиплексирования/демультиплексирования DWDM C-диапазона 100 ГГц, поддерживающим эту длину волны. (Автор: администратор)
Мы развернули 12 таких оптических модулей DWDM для агрегационного кольца интернет-провайдера на одномодовом оптоволокне протяженностью 65 км. EML-лазер в сочетании с чувствительным APD-приемником поддерживал средний уровень приема -16 дБм, обеспечивая достаточный запас оптической мощности. Полные метрики DOM легко интегрируются в нашу платформу мониторинга. :-D
