LPJE308CNL rj45 2x4 pcb jack without magnetics transformer without leds
Нажмите, чтобы открыть расширенный вид

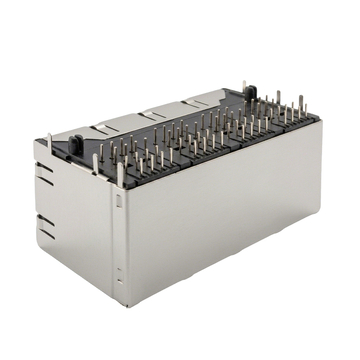

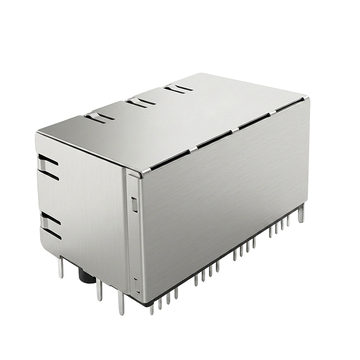

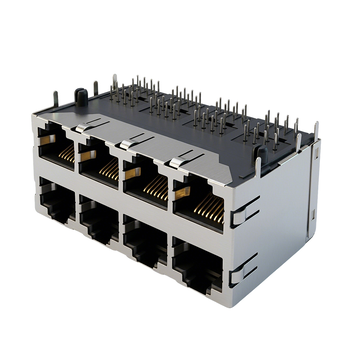

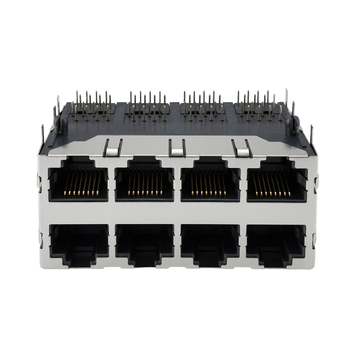

LINK-PP Разъем для печатной платы LPJE308CNL RJ45 2x4 без магнитного трансформатора без светодиодов

Обзор продукта

Продукт
LINK-PP Разъем для печатной платы LPJE308CNL RJ45 2x4 без магнитного трансформатора без светодиодов
SKU
171374
P / N
LPJE308CNL
Цена
3,90 €
Сток
475 в наличии
Продано
2.9K
URL-адрес продукта
https://www.l-p.com/products/469768.htm
Цена за единицу 3,90 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
P / N: LPJE308CNLАртикул: 171374

LINK-PP оригиналДаташитВсе загрузки

Совместимость:
TE
Pulse
LINK-PP
Совместимый P / N:
LPJE308CNL
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
3.900 €
1–99 шт.
3.904 €
100–999 шт.
3.514 €
1,000–4,999 шт.
3.396 €
5,000–9,999 шт.
3.319 €
10,000–14,999 шт.
3.201 €
≥15,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
475 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 10
Итоговая цена:
3,90 €
Детали упаковки
10 шт.
200 шт.
Лоток
× × 37.5 24 34.5 см
0.071 кг
14.2 кг

LINK-PP Разъем для печатной платы LPJE308CNL RJ45 2x4 без магнитного трансформатора без светодиодов


LINK-PP Номер детали
LPJE308CNL Тип соединителя
разъем
Статус детали
Активных Тип установки
Через отверстие
Количество позиций / контактов
8p8c (RJ45, Ethernet) Приложение-Lan
-
Количество портов
2x4 порт
Скорость
-
Защелка
Оба форматаКоличество ядер на порт
-
Ориентация
Угол 90 ° (вправо)Угол крепления печатной платы

БОКОВОЙ ВХОД

Вкладки Shield EMI
С Светодиодный вариант

Без

Печатные платы
FR4Подставка для печатной платы

Т ПОСТ

Высота упаковки (дюймы / мм)
0.994/25.25Длина упаковки (дюймы / мм)

1.110/28.20

Ширина упаковки (дюймы / мм)
2.331/59.20
Температура
От -40 ℃ до + 85 ℃
Схема Bst
ДаAutomDX

ДА

Диоды
НетПокрытие контактной зоны сопряжения

ЗОЛОТО 6u "/ 15u" / 30u "

Соотношение витков RX / TX
1 карат: 1 каратКонфигурация RX / TX

Т, С

LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

Чертеж устройства LPJE308CNL.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Контактные площадки для защиты от электромагнитных помех (ЭМИ) обеспечивают надежное заземление, если они непосредственно соприкасаются с корпусом. С каждой стороны имеется две контактные площадки, то есть всего четыре точки контакта, чего достаточно для стабильного заземления на этих частотах. Следует избегать окрашенных или анодированных поверхностей корпуса: контактная площадка не сможет её закрепить, и экран превратится в плавающий металлический ящик, что хуже, чем его отсутствие. Используйте заземляющую площадку с маской или токопроводящую прокладку в области контакта контактных площадок. by LINK-PP Техподдержка
  • A:
    Это возможно, но только если правильно замаскировать контактную зону. Корпус изготовлен из высокотемпературного нейлона, рассчитанного на 10 секунд при температуре 260℃, поэтому сама волна паяльной пасты подходит. Риск заключается в проникновении припоя в контактную полость через пазы, что повредит порт. Мы рекомендуем использовать поддон с защитным покрытием на передней панели. Большинство наших клиентов используют паяльную пасту для этой детали, поскольку пазы предназначены для использования с паяльной пастой, а волна паяльной пасты — это запасной вариант для плат с выводами только для сквозного монтажа. by LINK-PP Техподдержка
  • A:
    Эти стойки рассчитаны на отверстие диаметром 1.6 мм с допуском плюс-минус 0.08 мм и предназначены для пайки или, по крайней мере, запрессовки, а не для плотной посадки. Если вы вставите их в плотное отверстие без пайки, вы получите механическое крепление, но не надежный путь заземления, и корпус будет болтаться. Для металлического корпуса припаяйте как минимум две стойки к заземлению корпуса. Если толщина вашей платы составляет 2.0 мм, сообщите нам об этом при оформлении заказа, так как длина стоек может измениться. by LINK-PP Техподдержка
  • A:
    Блок имеет цельнометаллическую раму и четыре крепежных стойки, поэтому в большинстве случаев он выдерживает 8 подключенных кабелей без кронштейна. Мы протестировали его на боковое усилие в 5 кг при полной нагрузке на все порты и не обнаружили трещин. Однако я бы обратил внимание на саму печатную плату: блок размером 59.20 мм с 8 кабелями, тянущими вбок, создает реальную нагрузку на плату толщиной 1.6 мм. Если позволяет корпус, добавьте опорную стойку в центре блока – это устранит прогиб. by LINK-PP Техподдержка
  • A:
    Для 8 гигабитных портов вам потребуется 4-канальный массив, всего 8 ядер, в корпусе, который поместится за блоком 59.20 мм. Наша серия LP5004 обычно подходит для этого корпуса и располагается примерно в 12 мм от выводов, поэтому дорожки остаются короткими. Длина дифференциальных пар должна быть менее 25 мм, а их согласование — с точностью до 2 мм. Если вы работаете только с 10/100 Мбит/с, достаточно 2-канального массива, что позволит сэкономить место на плате. Сообщите нам ваш PHY, и мы вышлем вам эталонную схему. by LINK-PP Техподдержка

Отзывы клиентов

  • 4.9

    32 отзывов

  • 5 Звезды
    94%
    4 Звезды
    6%
    3 Звезды
    0%
    2 Звезды
    0%
    1 Star
    0%
  • Все отзывы (32)
Нет данных
Y *** п
Австрия
Проверенная покупка
5.0
2026-11-16
Восемь портов в одном корпусе и отсутствие магнитов внутри, поэтому блок трансформаторов располагается на нашей плате, где можно заменить обмотку. Защелка позволяет использовать зажим как сверху, так и снизу. Высота 25.25 мм, ширина 59.20 мм соответствуют старому размеру 2x4. Все восемь отверстий вставили штекер с первого раза.
D *** х
Новая Зеландия
Проверенная покупка
4.0
2026-10-31
В одном из отверстий был погнут язычок, но все гнезда были чистыми и вставлялись в заглушки. На этой части ничего не горело, поэтому переключатель сообщает о наличии соединения, и 59.20 мм соответствовало старому вырезу.
К *** д
Италия
Проверенная покупка
5.0
2026-10-16
Восемь столов переподключены, и все порты соединены на скорости 100 Мбит/с, никаких проблем.
К *** д
Вьетнам
Проверенная покупка
5.0
2026-09-30
Восемь портов на одной линии защелки — это оправданно для панели с высокой плотностью размещения устройств. :-)
Л *** д
Индонезия
Проверенная покупка
5.0
2026-09-15
Доска 2x4, без магнитов, стоит того.
