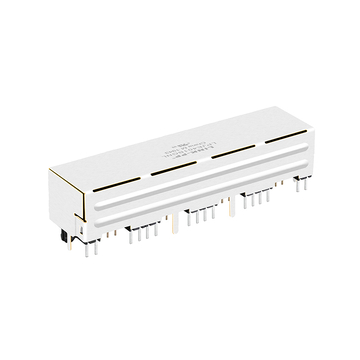

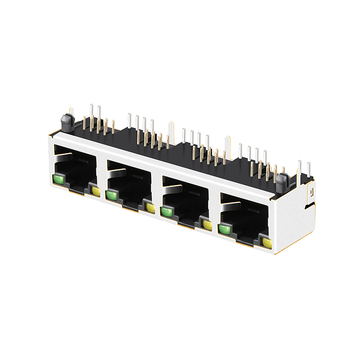

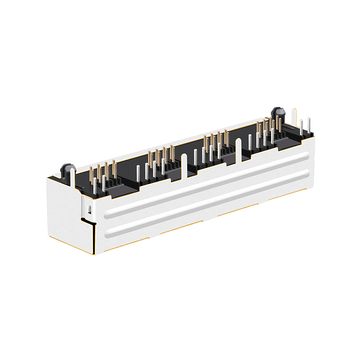

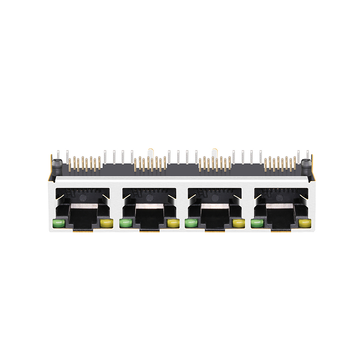

LPJE401BGNL 1x4 port rj45 modular jack tab up yellow green led without integrated magnetics

LPJE401BGNL Модульный разъем RJ1 с разъемом RJ4, 45xXNUMX, вверху, желтый/зеленый светодиод, без встроенной магнитной части

Обзор продукта

Продукт
LPJE401BGNL Модульный разъем RJ1 с разъемом RJ4, 45xXNUMX, вверху, желтый/зеленый светодиод, без встроенной магнитной части
SKU
154896
P / N
ЛПЖЕ401БГНЛ
Цена
1,80 €
Сток
1000 в наличии
Продано
13.1K
URL-адрес продукта
https://www.l-p.com/products/460612.htm
Цена за единицу 1,80 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
Производство: LINK-PPP / N: ЛПЖЕ401БГНЛАртикул: 154896

LINK-PP оригиналДаташит3D МодельВсе загрузки

Совместимость:
Pulse
LINK-PP
Совместимый P / N:
LPJE401BGNL
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
1.800 €
1–99 шт.
1.802 €
100–999 шт.
1.622 €
1,000–4,999 шт.
1.568 €
5,000–9,999 шт.
1.532 €
10,000–14,999 шт.
1.478 €
≥15,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
1000 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 30
Итоговая цена:
1,80 €
Детали упаковки
30 шт.
600 шт.
Лоток
× × 46.5 27.5 24.5 см
0.026 кг
15.8 кг

LINK-PP LPJE401BGNL Модульный разъем RJ45 без встроенного магнитного устройства дляr Промышленный ПК и роматка (порт 1X4, вкладка вверх, желтый/зеленый светодиод)

LPJE401BGNL поддерживает скорость 10/100 Base-T и соответствует стандартам IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать для поддержки приложений, таких как SMPS, промышленный ПК, встроенная основная плата и маршрутизатор.


LINK-PP Part Number:
ЛПЖЕ401БГНЛ Тип соединителя
разъем
Статус детали
Активных Тип установки
Через отверстие
Количество позиций / контактов
8p8c (RJ45, Ethernet) Приложение-Lan
-
Количество портов
1x4 портСкорость
-
Защелка
UpКоличество ядер на порт
-
Ориентация
Угол 90 ° (вправо)Угол крепления печатной платы

БОКОВОЙ ВХОД

Вкладки Shield EMI
БезСветодиодный вариант

Желто-зеленый

Печатные платы
FR4Подставка для печатной платы

Т ПОСТ

Высота упаковки (дюймы / мм)
0.516/13.10Длина упаковки (дюймы / мм)

0.620/15.75

Ширина упаковки (дюймы / мм)
2.510/63.75
Температура
От -40 ℃ до 85 ℃
Схема Bst
ДаAutomDX

ДА

Диоды
НетПокрытие контактной зоны сопряжения

ЗОЛОТО 6u "/ 15u" / 30u "

Соотношение витков RX / TX
1 карат: 1 каратКонфигурация RX / TX

Т, С

LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

Чертеж устройства LPJE401BGNL-Чертеж.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Один точный длинный паз вместо четырех специальных форм. Отверстия расположены с одинаковым шагом, и допуск суммируется по всему ряду, поэтому смещение на полмиллиметра на дальнем конце не позволяет последнему штекеру полностью войти в гнездо. Перед началом работы сверьте чертеж с вашей панелью и оставьте место для пальцев над каждым отверстием для верхнего фиксатора. Корпуса под углом 90 градусов направляют все четыре выхода кабелей внутрь, поэтому убедитесь, что за панелью достаточно места для четырех прямых разъемов. Выберите вариант с фиксатором вниз вместо зеркального отображения. by LINK-PP Техподдержка
  • A:
    Нет. Каждое отверстие имеет свои собственные желтые и зеленые выводы, поэтому для каждого из восьми светодиодов требуется последовательный резистор и собственный индикаторный выход. Параллельное подключение заставляет все четыре порта работать как одна лампа и скрывает неисправность на одном канале, что противоречит смыслу массива 1x4. Установите резисторы на вашей шине питания, запишите обозначение постоянного и мигающего режима в инструкцию по сборке и подайте питание на весь ряд на верстаке перед установкой рамки. До перевернутой пары сложно добраться после установки рамки. by LINK-PP Техподдержка
  • A:
    Измерьте сопротивление всех четырех контактов на собранной плате, а не только первого, поскольку легко пропустить одиночный контакт с высоким сопротивлением на соединенной плате. Литой корпус не обеспечивает шасси; вместо этого припаяйте корпуса к отводному каналу кабеля. Избегайте последовательного соединения четырех контактов через одну узкую дорожку — на гигабитных скоростях это не заземляющая плоскость. by LINK-PP Техподдержка
  • A:
    Четыре трансформатора, по одному каналу 1CT:1CT на порт, плюс отдельная цепь Боба-Смита и высоковольтный конденсатор для каждого канала. Никогда не используйте один и тот же трансформатор для двух отверстий; порты независимы даже на одном корпусе. Размещайте каждый трансформатор рядом со своим портом и подбирайте одинаковые длины дифференциальных пар. Надписи «Схема: Да» и «Диоды: Нет» описывают согласование на уровне платы, а не компоненты внутри разъема. Сравните схему выводов с чертежом перед компоновкой, поскольку зеркальное отображение контура меняет местами желтый и зеленый контакты на каждом порту. by LINK-PP Техподдержка

Отзывы клиентов

  • 4.9

    18 отзывов

  • 5 Звезды
    89%
    4 Звезды
    11%
    3 Звезды
    0%
    2 Звезды
    0%
    1 Star
    0%
  • Все отзывы (18)
Нет данных
R *** л
Проверенная покупка
4.0
2026-11-15
Коробка пришла помятой в одном углу, хотя сами разъемы были в порядке. Все четыре защелки открываются вверх, поэтому ряд кабелей выходит через верх, а не в следующий порт.
D *** ч
Проверенная покупка
5.0
2026-07-15
Четыре порта рядом. Размеры соответствовали старым габаритам, как и было описано.
H *** т
Проверенная покупка
5.0
2026-05-06
LPJE401BGNL, и один ряд заменил четыре разъема на пластине. Высота соответствовала техническим требованиям.
J *** у
Проверенная покупка
5.0
2026-02-23
В каждом порту по 8 контактов 8c, один и тот же набор контактов повторяется четыре раза. Положения контактов соответствовали схеме. ;)
C *** U
Германия
Проверенная покупка
5.0
2025-10-25
Четыре порта в одном корпусе означают одно длинное отверстие на плате, и допуск по длине 63.75 мм определяет, будут ли все четыре порта расположены ровно. Мы сделали отверстие, исходя из двух средних портов, а два крайних оставили свободными. Поскольку магнитной полости сзади не было, трансформаторы были установлены на плату. Отлично.
