13f-38nl 10 100 base-t single port smt 12 pin low profile ethernet lan transformer

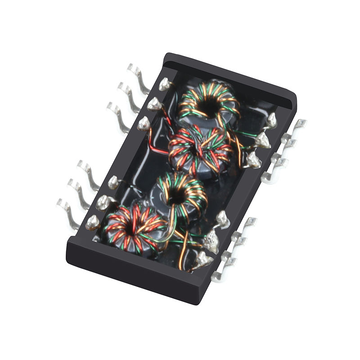

13F-38NL 10/100 Base-T одиночный трансформатор Lan Ethernet ПИН порта SMT 12 низкопрофильный

Обзор продукта

Продукт
13F-38NL 10/100 Base-T одиночный трансформатор Lan Ethernet ПИН порта SMT 12 низкопрофильный
SKU
180960
P / N
ЛП41604АНЛ
Цена
0,85 €
Сток
8400 в наличии
Продано
35K
URL-адрес продукта
https://www.l-p.com/products/455223.htm
Цена за единицу 0,85 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
Производство: LINK-PPP / N: ЛП41604АНЛАртикул: 180960

Совместимо с другими моделями 13F-38NLДаташит3D МодельВсе загрузки

Совместимость:
Pulse
Hanrun
LINK-PP
Other
Совместимый P / N:
13F-38NL
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
0.850 €
1–9 шт.
0.846 €
10–999 шт.
0.559 €
1,000–5,999 шт.
0.449 €
6,000–11,999 шт.
0.406 €
12,000–23,999 шт.
0.364 €
≥24,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
8400 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 2000
Итоговая цена:
0,85 €
Детали упаковки
2000 шт.
12000 шт.
бобина
× × 36 35.5 23 см
0.001 кг
6.3 кг

Совместимость с 13F-38NL LINK-PP ЛП41604АНЛ 10/100 Base-T низкопрофильный трансформатор Lan Ethernet для хирургического оборудования (SMT, 12 PIN, одиночный порт)


LP41604ANL поддерживает скорость 10/100 Base-T, соответствует стандартам IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать для поддержки таких приложений, как цифровая камера, маршрутизатор, автоматизация и сетевой брандмауэр.


LINK-PP Номер детали
ЛП41604АНЛ Прочее Номер детали 13Ф-38НЛ
Статус детали
Активных Тип трансформатора
Lan Трансформатор
Строительство
ОТКРЫТАЯ РАМКА
Приложение-Lan
Ethernet (без PoE)
Количество портов
SINGLEСкорость
10 / 100 Base-T
Упаковка
КатушкаКоличество ядер на порт
4
AutomDX
ДаКОММЕНТАРИЙ

ТАК КАК ВЕРСИЯ NL

Пин код
12
Тип установки

Surface Mount

Высота упаковки (дюймы / мм)
0.090/2.29Длина упаковки (дюймы / мм)0.380/9.65
Ширина упаковки (дюймы / мм)
0.500/12.70Температура
От -40 ℃ до + 85 ℃
Соотношение витков RX / TX
1 карат: 1 карат
Конфигурация RX / TX
Т, С, S


LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

Чертеж устройства LP41604ANL-Чертеж.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Это позволяет видеть обмотки, но магнитная связь обеспечивает изоляцию, а экранирование в основном обеспечивается компоновкой вокруг них. Мы расположили модуль близко к физическому уровню, надежно заземлили опорную сеть и не прокладывали никаких быстрых дорожек под корпусом. При такой компоновке тест на излучение пройден с первого раза. Если корпус не экранирован, а жгут проводов длинный, полностью герметизированный модуль обеспечивает больший запас прочности, хотя и при более высокой стоимости компонентов. by LINK-PP Техподдержка
  • A:
    Это двенадцатиконтактный SMD-компонент открытого типа, поставляемый на ленте и катушке, поэтому он предназначен для пайки оплавлением. Ручная работа возможна с тонким наконечником и осторожностью, но открытый корпус обнажает обмотки, и легко перегреть одну сторону при прокладке паяльника. Для прототипа мы использовали небольшую нагревательную плиту и паяльную пасту, что дало гораздо более равномерный результат, чем паяльник. Перед запуском полноразмерной панели проверьте профиль в техническом описании. by LINK-PP Техподдержка
  • A:
    Центральные выводы кабельной стороны подключаются к источнику синфазного сигнала через обычный конденсатор и бутстрепную цепь, а выводы PHY-стороны соответствуют эталонной схеме производителя микросхем. Обе обмотки имеют соотношение один к одному, поэтому в компоновке не требуется компенсация преобразования импеданса. Важно, чтобы две пары обмоток были короткими и согласованными между модулем и микросхемой. Мы точно скопировали эталонную цепь и не столкнулись с проблемами синфазного сигнала во время испытаний на соответствие стандартам. by LINK-PP Техподдержка
  • A:
    Когда компоновка или выбор разъема уже определены, дискретный модуль позволяет разместить магнитные компоненты близко к PHY и использовать отдельный разъем, что удобно на высоких платах или когда RJ45 должен располагаться на дочерней плате. Недостатком является большее количество мест размещения и больше контактов для трассировки. В нашей конструкции PHY располагался значительно дальше от панели, поэтому разделение двух компонентов позволило сократить количество согласованных пар. Интегрированные разъемы проще, если это позволяет геометрия. by LINK-PP Техподдержка

Отзывы клиентов

  • 5

    51 отзывов

  • 5 Звезды
    98%
    4 Звезды
    2%
    3 Звезды
    0%
    2 Звезды
    0%
    1 Star
    0%
  • Все отзывы (51)
Нет данных
К *** т
Франция
Проверенная покупка
5.0
2026-11-16
Двенадцать штифтов в корпусе размером 2.29 мм, и защитная клетка для карт закрывается без проблем.
Быть
Объединенные Арабские Эмираты
Проверенная покупка
5.0
2026-06-14
Соотношение 1CT:1CT соответствовало старой плате, что позволило нам избежать замены PHY-модуля.
В
Колумбия
Проверенная покупка
5.0
2025-08-31
Карточный отсек выступает над доской всего на пару миллиметров, поэтому это была единственная деталь из списка, которая подошла, что избавило нас от необходимости менять крышку. =)
R *** к
Финляндия
Проверенная покупка
5.0
2025-03-18
Удобные 2.29 тонкие, двенадцать булавок.
E *** и
Италия
Проверенная покупка
4.0
2024-08-08
Одна катушка пришла в потертой внешней упаковке, но лента была запечатана, и все двенадцать штифтов ровно лежали на посадочной поверхности, как и ожидалось.
