belfuse 0826-1x1t-af compatible link-pp lpjk2065aonl 100 1000 base-t tab up orange&green yellow led 1x1 port shielded magnetic poe rj45 jack

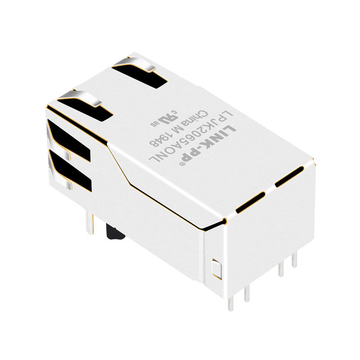

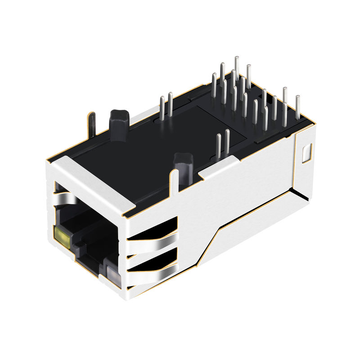

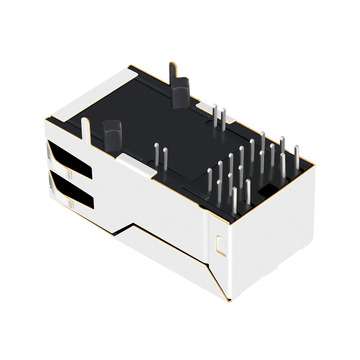

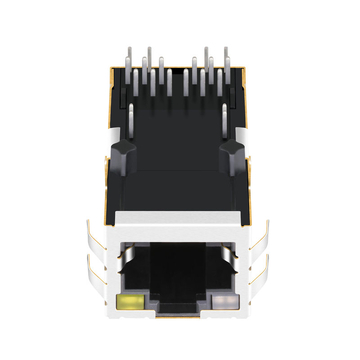

Совместимость с Belfuse 0826-1X1T-AF LINK-PP LPJK2065AONL 100/1000 Base-T Tab Up Оранжевый, зеленый/желтый светодиодный порт 1x1, экранированный магнитный разъем POE RJ45

Обзор продукта

Продукт
Совместимость с Belfuse 0826-1X1T-AF LINK-PP LPJK2065AONL 100/1000 Base-T Tab Up Оранжевый, зеленый/желтый светодиодный порт 1x1, экранированный магнитный разъем POE RJ45
SKU
94330
P / N
ЛПЖК2065АОНЛ
Цена
4,41 €
Сток
1339 в наличии
Продано
9.9K
URL-адрес продукта
https://www.l-p.com/products/434061.htm
Цена за единицу 4,41 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
Производство: LINK-PPP / N: ЛПЖК2065АОНЛАртикул: 94330

Совместимо с Belfuse 0826-1X1T-AFДаташит3D МодельВсе загрузки

Совместимость:
Belfuse
LINK-PP
Совместимый P / N:
0826-1X1T-AF
0826-1X1T-M1-F
0838-1X1T-W7
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
4.410 €
1–99 шт.
3.619 €
100–599 шт.
3.178 €
600–1,199 шт.
2.428 €
1,200–5,999 шт.
2.075 €
≥6,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
1339 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 60
Итоговая цена:
4,41 €
Детали упаковки
60 шт.
840 шт.
Лоток
× × 37 30 30 см
0.011 кг
9 кг

Совместимость с Belfuse 0826-1X1T-AF LINK-PP LPJK2065AAONL Экранированный магнитный разъем POE RJ100 1000/45 Base-T для сетевой карты и портативного устройства (POE, порт 1x1, вкладка вверх, оранжевый и зеленый/желтый светодиод)


LPJK2065AONL поддерживает скорость 100/1000 Base-T, соответствует стандартам IEEE 802.3 af, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать для поддержки приложений, таких как сетевая карта, умный дом, портативное устройство и Игровой контроллер.


LINK-PP Part Number:
ЛПЖК2065АОНЛ Номер детали Belfuse 0826-1X1T-AF
Статус детали
Активных Тип соединителя
разъем
Количество позиций / контактов
12p8c (RJ45, Ethernet) Приложение-Lan
Ethernet (PoE)
Количество портов
1x1 портСкорость
10/100/1000 База-Т
Защелка
UPКоличество ядер на порт
8
Ориентация
Угол 90 ° (вправо)Угол крепления печатной платы

БОКОВОЙ ВХОД

Вкладки Shield EMI
ССветодиодный вариант

Оранжевые и зеленые / желтые светодиоды

Печатные платы
FR4Подставка для печатной платы

Т ПОСТ

Высота упаковки (дюймы / мм)
0.531/13.50Длина упаковки (дюймы / мм)

1.3/33.02

Ширина упаковки (дюймы)
0.654/16.60Температура

От 0 ℃ до 70 ℃

Схема Bst
ДаAutomDX

ДА

Диоды
НетПокрытие контактной зоны сопряжения

ЗОЛОТО 6u "/ 15u" / 30u "

Соотношение витков RX / TX
1 карат: 1 каратКонфигурация RX / TX

Т, С

LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

LPJK2065AONL Рисунок LPJK2065AAONL-Чертеж.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Это намеренно разделённая пара, поэтому исправьте это правило в прошивке перед выпуском: мы использовали постоянно горящий оранжевый цвет для обозначения соединения и мигающий жёлтый для обозначения активности, и оба состояния были корректными на первых тридцати платах. Проверьте полярность с помощью источника напряжения 3.3 В на стенде, поскольку кристаллы не защищены от обратной полярности. Механически высота разъёма составляет 13.50 мм, а ширина — 16.60 мм с поднятым контактом Tab Up, который располагался под нашим низким кронштейном для сетевой карты с запасом в 0.3 мм и без прокладки. by LINK-PP Техподдержка
  • A:
    На нашей плате развязка с центральным выводом располагалась на расстоянии 18 мм от контактов, и синфазные помехи препятствовали обучению на более высокой частоте, в то время как напряжение 100 Base-T оставалось стабильным. Перемещение конденсаторов обратно к разъему и укорачивание этих дорожек позволило сохранить напряжение 1000 Base-T в течение 24 часов при нагрузке 12 Вт. Четыре пары конденсаторов были согласованы с точностью до 2 мм, а импульсные стабилизаторы располагались подальше от центральных выводов. Магнитные свойства разъема оставались в норме все это время. by LINK-PP Техподдержка
  • A:
    Используйте их как отдельные пути. Мы зафиксировали сопротивление от 0.05 до 0.09 Ом на десяти разъемах и сделали два переходных отверстия в корпусе на расстоянии 5 мм друг от друга для выводов экрана, в то время как центральные выводы идут к шинам PSE через мост, как того требует ваша схема. Не подключайте экран к обратному проводу PoE и не полагайтесь на тонкий слой заземления. При подаче питания на пары данных шумный или длинный путь через корпус проявляется как переобучение канала связи на более высокой скорости. Проверьте высоковольтное сопротивление на собранной плате. by LINK-PP Техподдержка
  • A:
    Нет. Восемь контактов принимают пары данных, а остальные четыре назначены индикаторам и центральным выводам с питанием, поэтому символ 8p8c оставляет контакты с питанием незадействованными. Восстановите его по чертежу LPJK2065AONL и посчитайте все двенадцать перед изготовлением; наша собственная проверка символа заняла больше времени, чем следовало, потому что расположение выводов напечатано мелким шрифтом. После сопоставления PoE-соединение установилось с первого раза. Обычно причиной неработающего соединения или отсутствия питания на этом компоненте является скопированный контактный посадочный элемент. by LINK-PP Техподдержка
