Breadcrumb: Главная; Продукты; Встроенный разъем RJ45; Однопортовый разъем RJ45; Разъем 10/100 Base-T RJ45; 179433

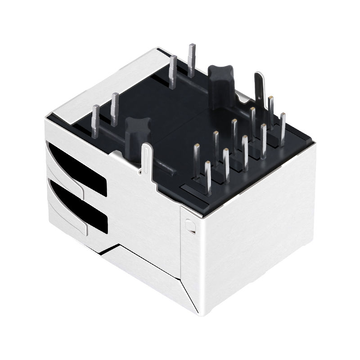

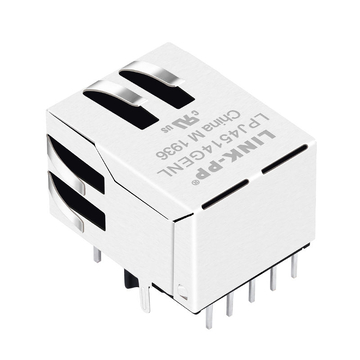

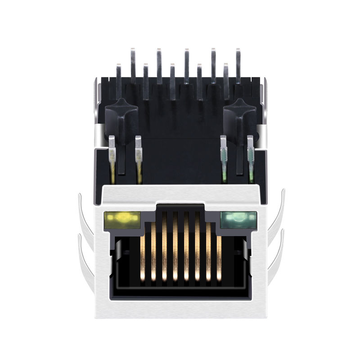

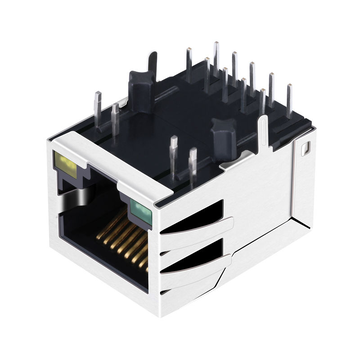

Совместимость с XFMRS XFVOIP5E-CLxu1-4MS LINK-PP LPJ4514GENL 10/100 Base-T Выступ вниз, зеленый/желтый светодиод, 1 порт, разъем POE+ RJ45

Name: Совместимость с XFMRS XFVOIP5E-CLxu1-4MS LINK-PP LPJ4514GENL 10/100 Base-T Выступ вниз, зеленый/желтый светодиод, 1 порт, разъем POE+ RJ45
Brand: LINK-PP
SKU: 179433
Price: 2.51 EUR
Availability: InStock
Rating: 5 (96 reviews)

Продукт: Совместимость с XFMRS XFVOIP5E-CLxu1-4MS LINK-PP LPJ4514GENL 10/100 Base-T Выступ вниз, зеленый/желтый светодиод, 1 порт, разъем POE+ RJ45
SKU: 179433
P / N: LPJ4514GENL
Цена: 2,51 €
Сток: 100 в наличии
Продано: 53.7K
URL-адрес продукта: https://www.l-p.com/products/431941.htm

96 отзывов

4 вопросов

53.7KПродано

Цена за единицу 2,51 €

Новые пользователи: 8,90 € Купон на ваш первый заказ

Code linkpp2610

При заказе на сумму свыше 890,00 € Получите 13,35 € Выкл.

Code Linkpp15

При заказе на сумму свыше 2.670,00 € Получите 44,50 € Выкл.

Code Linkpp50

При заказе на сумму свыше 4.450,00 € Получите 89,00 € Выкл.

Code Linkpp100

Производство: LINK-PPP / N: LPJ4514GENLАртикул: 179433

Совместимо с XFMRS XFVOIP5E-CLxu1-4MSДаташит 3D Модель Все загрузки

Совместимость:: LINK-PP; XFMRS

Совместимый P / N:: XFVOIP5E-CLGY1-4MS; XFVOIP5E-CLxu1-4MS

Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу

2.510 €

1–99 шт.

2.060 €

100–599 шт.

1.809 €

600–1,199 шт.

1.381 €

1,200–5,999 шт.

1.180 €

≥6,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:

100 в наличии

Отправка и доставка:

42,97 €

в Россия с помощью IP-адрес ФедЭкс

Срок доставки : 3 - 6 дней.

5-летнюю гарантию 15-Day Returns 15-дневный обмен

Бесплатная доставка более 534,00 €.

Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).

Количество:

СПК 50

Итоговая цена:

2,51 €

Детали упаковки

SPQ:50 шт.
Кол-во в коробке:1200 шт.
Пакет:Лоток
Размер коробки:× × 32 30 31 см
NW / шт:0.007 кг
ГВт / коробка:8.5 кг

Описание
Параметр
Соответствующие продукты
Скачать
Вопросы и ответы
Отзывы клиентов

Совместимость с XFMRS XFVOIP5E-CLxu1-4MS LINK-PP LPJ4514GENL Разъем RJ10 100/45 Base-T для новой энергии и встроенной основной платы (POE+, 1 порт, вкладка вниз, зеленый/желтый светодиод)

LPJ4514GENL поддерживает скорость 10/100 Base-T, соответствует стандартам IEEE 802.3 at, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать для поддержки приложений, таких как система мониторинга, встроенная основная плата, New Energy и Умные счетчики.

LINK-PP Номер детали	LPJ4514GENL	Номер детали XFMRS	XFVOIP5E-CLxu1-4MS
Статус детали	Активных	Тип соединителя	разъем
Количество позиций / контактов	10p8c (RJ45, Ethernet)	Приложение-Lan	Ethernet (PoE +)
Количество портов	1x1 порт	Скорость	10 / 100 Base-T
Защелка	вниз	Количество ядер на порт	4
Ориентация	Угол 90 ° (вправо)	Угол крепления печатной платы	БОКОВОЙ ВХОД
Вкладки Shield EMI	С	Светодиодный вариант	Желто-зеленый
Печатные платы	FR4	Подставка для печатной платы	Т ПОСТ
Высота упаковки (дюймы / мм)	0.528/13.40	Длина упаковки (дюймы / мм)	0.838/21.30
Ширина упаковки (дюймы / мм)	0.626/15.90	Температура	От -40 ℃ до 85 ℃
Схема Bst	Да	AutomDX	ДА
Диоды	Нет	Покрытие контактной зоны сопряжения	ЗОЛОТО 6u "/ 15u" / 30u "
Соотношение витков RX / TX	1 карат: 1 карат	Конфигурация RX / TX	Т, С

Соответствующие продукты

Картинки

МНЕ БЫ#

Описание

Цена

Сток

Добавить в корзину

Скачать

Чертеж устройства LPJ4514GENL.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос

Q:
Вкладки EMI указаны — нужна ли металлическая рамка для пластикового ободка? от W***u

A:
Пружинные выступы вдоль края корпуса должны иметь непокрытую контактную поверхность. Формованная лицевая панель сама по себе не обеспечивает этим выступам пути к шасси. Здесь мы прокладываем контактные площадки для экрана отдельно от узла Bst. Место расположения этих площадок определяется вашей схемой заземления. by LINK-PP Техподдержка
Q:
Зелёные и жёлтые светодиоды — находятся ли диоды внутри разъёма? от V***d

A:
Мы выводим выводы линзы в виде отдельных контактов на посадочном месте. В корпусе не установлены последовательные резисторы или диоды. Ток зависит от напряжения питания и от компонента, добавленного на вашей плате. В вашем эталонном проекте PHY цвет каждого вывода GPIO указывается отдельно. by LINK-PP Техподдержка
Q:
Боковой вход в кузов при опущенной защелке — какой край панели подойдет? от Н***д

A:
Этот корпус входит в плату под углом 90°, концы проводов направлены в одну сторону. Зажим отсоединяется снизу отверстия в этой сборке. Более низкая плата или DIN-рейка могут загромоздить эту полосу. Уклон лицевой панели и размер защитного кожуха кабеля обеспечивают этот нижний запас. by LINK-PP Техподдержка
Q:
PoE+ на разъеме 10/100 — какой ток потребляют катушки? от Д***х

A:
В характеристиках LPJ4514GENL указана поддержка 802.3 при уровне PoE+ на центральных выводах. В техническом описании указано 4 жилы и набор контактов 10p8c. Ток, превышающий этот класс, нагревает обмотку внутри корпуса. Это значение зависит от вашего бюджета PSE и длины кабельной трассы. by LINK-PP Техподдержка
