Scheda tecnica e guida alle temperature industriali del Moxa SFP-1GLXLC-T

La crescente domanda di reti industriali affidabili ha reso i ricetrasmettitori ottici un componente fondamentale delle moderne infrastrutture Ethernet. Tra questi, il Moxa SFP-1GLXLC-T si distingue come un modulo SFP 1GbE robusto e di livello industriale, progettato per una trasmissione stabile su fibra a lunga distanza in ambienti difficili. A differenza dei moduli commerciali standard, è progettato per mantenere prestazioni costanti in presenza di variazioni estreme di temperatura, vibrazioni e disturbi elettrici, condizioni comuni negli ambienti industriali.

Nella progettazione pratica delle reti, la scelta del modulo SFP più adatto non riguarda solo la velocità di trasmissione dati o la distanza, ma soprattutto la resistenza agli agenti atmosferici e la stabilità a lungo termine. È qui che le specifiche relative alle temperature industriali diventano essenziali. Il modulo Moxa SFP-1GLXLC-T è ampiamente utilizzato in sistemi in cui i tempi di inattività della rete non sono accettabili, come ad esempio nell'automazione industriale, nelle infrastrutture di trasporto e negli armadi di comunicazione per esterni.

Questo articolo fornisce un'analisi dettagliata, basata sulla scheda tecnica, del modulo Moxa SFP-1GLXLC-T, illustrandone le specifiche tecniche, le prestazioni ottiche, le capacità di funzionamento a temperature industriali e gli scenari di applicazione reali. Spiega inoltre come valutare la compatibilità, le considerazioni relative all'implementazione e i fattori di risoluzione dei problemi, aiutando ingegneri e progettisti di rete a prendere decisioni informate in ambienti industriali esigenti.

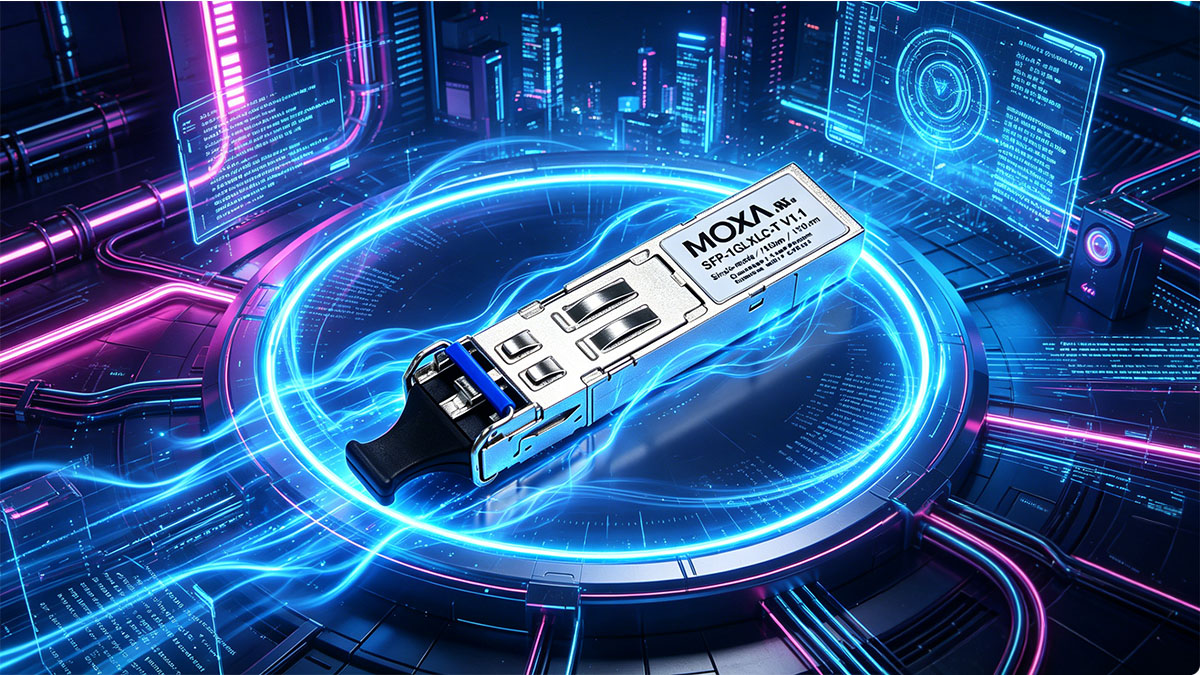

📜 Panoramica di Moxa SFP-1GLXLC-T

Il Moxa SFP-1GLXLC-T è un ricetrasmettitore SFP Gigabit Ethernet progettato per ambienti di rete industriali in cui stabilità, distanza e resistenza alle variazioni di temperatura sono fattori critici. Offre una soluzione semplice per estendere le connessioni Ethernet su fibra monomodale, mantenendo prestazioni costanti anche in presenza di disturbi elettrici o in condizioni ambientali difficili.

In termini pratici, questo modulo si configura come un ricetrasmettitore ottico 1000BASE-LX operante a 1 Gbps su collegamenti in fibra monomodale a lunga distanza. La sua progettazione si concentra sull'affidabilità nelle implementazioni industriali piuttosto che sulla semplice capacità di trasmissione, rendendolo adatto a sistemi di comunicazione critici che richiedono tempi di attività prevedibili e integrità del segnale.

Cos'è il Moxa SFP-1GLXLC-T?

Il Moxa SFP-1GLXLC-T è un modulo Small Form-factor Pluggable (SFP) hot-plug che converte i segnali Ethernet elettrici in segnali ottici per la trasmissione su cavi in ​​fibra ottica. È conforme allo standard IEEE 802.3z Gigabit Ethernet, garantendo la compatibilità con un'ampia gamma di switch industriali e dispositivi di rete.

Dal punto di vista funzionale, questo modulo viene utilizzato per estendere la connettività di rete oltre i limiti dell'Ethernet in rame. Il supporto per la fibra monomodale consente di realizzare trasmissioni a lunga distanza, in genere fino a 10 km, a seconda della qualità della fibra e delle condizioni del collegamento.

Viene comunemente impiegato in ambienti in cui le interferenze elettromagnetiche (EMI) potrebbero degradare le comunicazioni basate sul rame, come impianti industriali, sottostazioni elettriche e sistemi di trasporto.

Caratteristiche principali in sintesi

Il valore del Moxa SFP-1GLXLC-T emerge più chiaramente quando le sue specifiche principali vengono esaminate in modo strutturato. Queste caratteristiche ne definiscono l'idoneità per applicazioni di rete di livello industriale piuttosto che per un uso commerciale generico.

La tabella seguente riassume le sue principali caratteristiche operative:

Ciascuno di questi parametri contribuisce al suo ruolo nella comunicazione ottica stabile a lunga distanza. In particolare, la lunghezza d'onda di 1310 nm e la compatibilità con la fibra monomodale sono fondamentali per ottenere una trasmissione a bassa perdita su lunghe distanze.

Al di là delle specifiche tecniche, la funzionalità hot-plug è particolarmente importante negli ambienti industriali. Consente agli operatori di rete di sostituire o installare moduli senza arrestare il sistema, aspetto fondamentale negli impianti a funzionamento continuo.

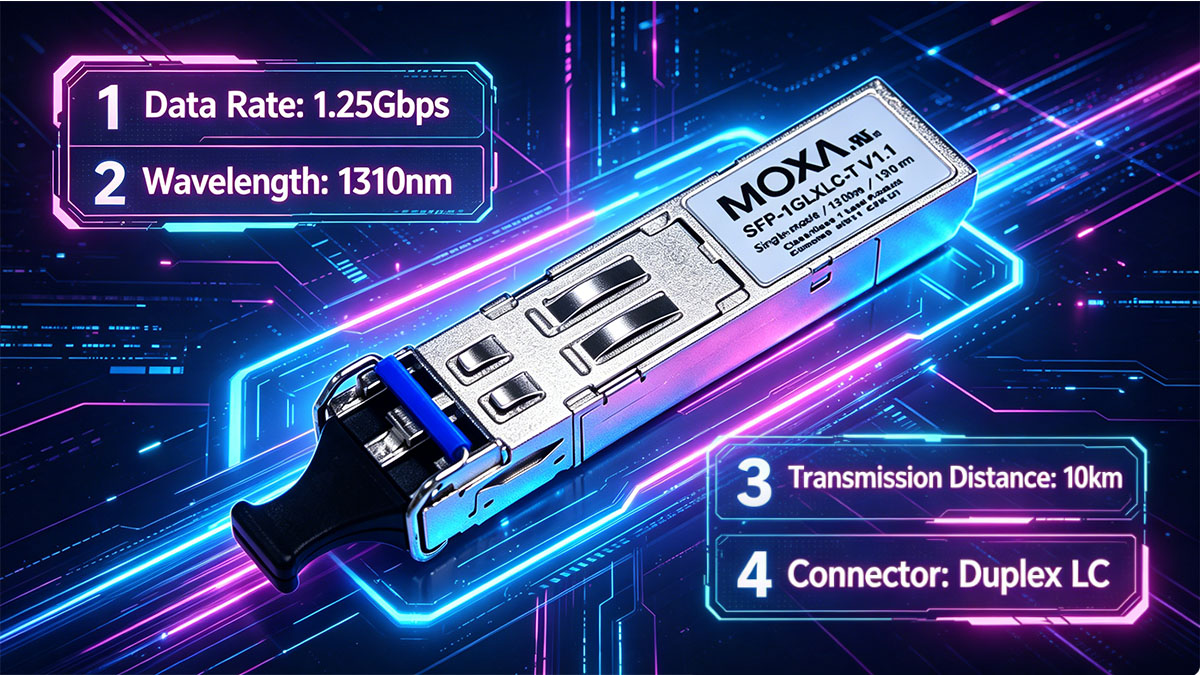

📜 Analisi dettagliata della scheda tecnica del Moxa SFP-1GLXLC-T

La scheda tecnica è il riferimento più affidabile per comprendere le prestazioni del modulo Moxa SFP-1GLXLC-T in condizioni industriali reali. Definisce non solo i limiti ottici ed elettrici, ma anche le tolleranze ambientali che determinano se il modulo può funzionare ininterrottamente in ambienti di lavoro impegnativi. In questa sezione, analizziamo i parametri chiave della scheda tecnica da una prospettiva ingegneristica pratica, per chiarire come ogni specifica influisca sulle decisioni di progettazione della rete.

Specifiche ottiche

Le prestazioni ottiche sono fondamentali per qualsiasi ricetrasmettitore in fibra ottica e, nel caso del Moxa SFP-1GLXLC-T, sono ottimizzate per una trasmissione monomodale stabile su lunghe distanze. Questi parametri influenzano direttamente il budget di collegamento, l'integrità del segnale e la distanza massima di implementazione.

La tabella seguente riassume le principali caratteristiche ottiche:

Questi valori indicano che il modulo è progettato per un comportamento di attenuazione prevedibile su collegamenti in fibra ottica industriali a medio raggio. La lunghezza d'onda di 1310 nm è particolarmente importante perché offre un equilibrio tra efficienza dei costi e stabilità del segnale su chilometri di fibra, il che la rende ampiamente utilizzata nelle implementazioni Gigabit Ethernet.

Specifiche elettriche e di interfaccia

Oltre alla trasmissione ottica, l'interfaccia elettrica definisce il modo in cui il modulo interagisce con le apparecchiature di rete. Questi parametri garantiscono la compatibilità e un flusso di dati costante.

Le principali caratteristiche elettriche sono riassunte di seguito:

Un vantaggio fondamentale dei moduli SFP come il Moxa SFP-1GLXLC-T è la loro conformità allo standard MSA. Ciò garantisce che l'interfaccia elettrica e il fattore di forma fisico siano standardizzati, consentendo un'ampia compatibilità con gli switch industriali, a condizione che non vengano imposte restrizioni di codifica e firmware da parte di specifici fornitori.

Un altro aspetto importante è il basso consumo energetico, soprattutto nelle implementazioni ad alta densità in cui più ricetrasmettitori operano in contenitori ristretti. Un minore assorbimento di energia si traduce direttamente in un minore carico termico, aspetto fondamentale negli armadi industriali sigillati.

Specifiche ambientali (prestazioni a temperature industriali)

Una delle caratteristiche distintive del Moxa SFP-1GLXLC-T è la sua capacità di funzionare in modo affidabile in condizioni ambientali estreme. A differenza dei moduli di livello commerciale, è progettato per intervalli di temperatura industriali, il che lo rende adatto ad installazioni esterne e in ambienti ad alto stress.

I parametri ambientali sono generalmente definiti come segue:

Queste specifiche sono particolarmente importanti in applicazioni quali armadi per esterni, sistemi di trasporto e infrastrutture energetiche. Le temperature estreme possono influire significativamente sulle prestazioni ottiche, in particolare sulla stabilità del laser e sulla sensibilità del ricevitore. Una progettazione di livello industriale garantisce che le prestazioni rimangano stabili anche in presenza di rapide fluttuazioni delle condizioni ambientali.

Dal punto di vista dell'implementazione, l'ampio intervallo di temperatura operativa consente agli ingegneri di eliminare, in molti casi, sistemi di raffreddamento o riscaldamento aggiuntivi, semplificando la progettazione dell'infrastruttura e riducendo le esigenze di manutenzione.

Conformità e standard di settore

La conformità garantisce che il modulo soddisfi i requisiti globali di interoperabilità e sicurezza, essenziali per l'integrazione in reti multivendor.

Gli aspetti chiave della conformità includono:

• Conformità allo standard IEEE 802.3z Gigabit Ethernet
• Compatibilità con gli accordi multi-sorgente (MSA) SFP
• Conformità ambientale RoHS per le restrizioni sulle sostanze pericolose

Questi standard garantiscono che il Moxa SFP-1GLXLC-T possa essere implementato in ambienti industriali globali senza problemi normativi o di interoperabilità. La conformità IEEE garantisce la compatibilità a livello Ethernet, mentre l'MSA assicura la coerenza del fattore di forma fisico ed elettrico tra i diversi fornitori.

La conformità alla direttiva RoHS ne favorisce ulteriormente l'utilizzo nei settori regolamentati in materia ambientale, in particolare nelle regioni con severe restrizioni sui rifiuti e sui materiali elettronici.

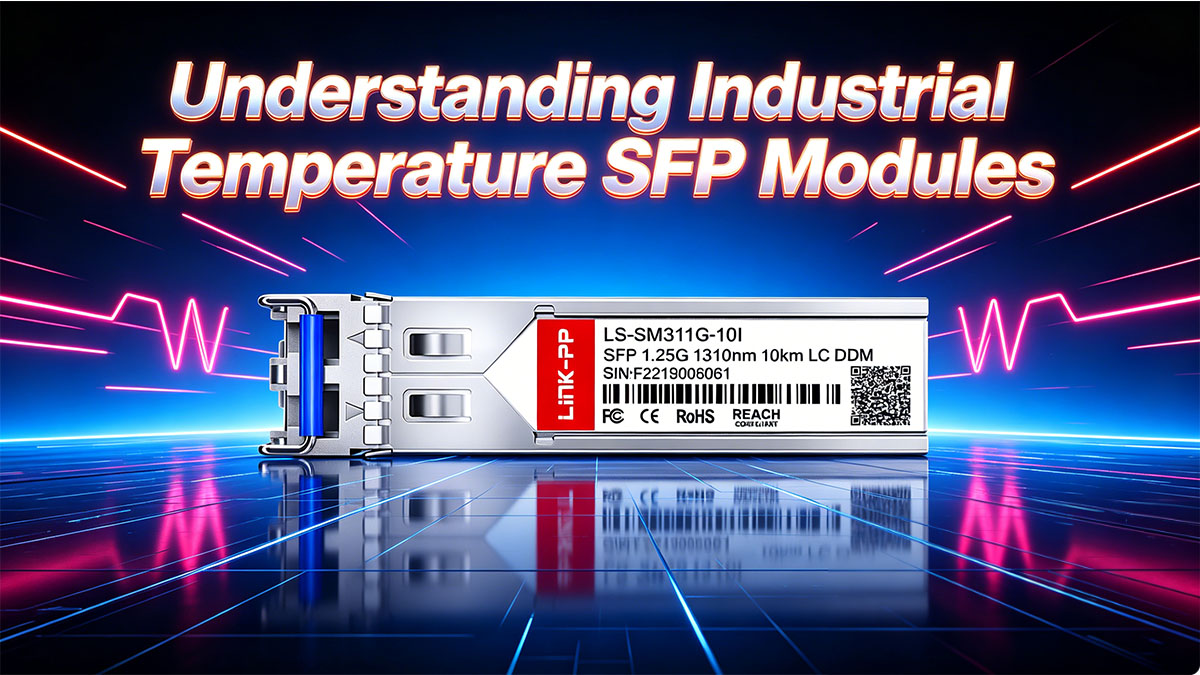

📜 Comprendere i moduli SFP per temperature industriali

I moduli SFP per temperature industriali sono progettati per ambienti di rete in cui i ricetrasmettitori commerciali standard non funzionerebbero a causa delle sollecitazioni ambientali. Il Moxa SFP-1GLXLC-T appartiene a questa categoria, il che significa che il suo valore principale non risiede solo nelle prestazioni ottiche, ma anche nella sua capacità di funzionare in modo affidabile in condizioni di calore e freddo estremi e in presenza di variazioni di temperatura sul campo.

Nelle implementazioni reali, la temperatura è spesso uno dei fattori più sottovalutati che influenzano la stabilità delle reti in fibra ottica. Sebbene l'attenzione si concentri solitamente sulla velocità di trasmissione dati e sulla distanza, la tolleranza ambientale determina spesso se un collegamento rimane stabile durante tutto l'anno. È qui che i moduli SFP di livello industriale diventano essenziali.

Cosa definisce l'intervallo di temperatura industriale?

La principale differenza tra i moduli SFP industriali e quelli commerciali risiede nell'intervallo di temperatura di funzionamento. Questo intervallo influisce direttamente su dove e come il modulo può essere installato.

Un confronto semplificato aiuta a chiarire la distinzione:

Il Moxa SFP-1GLXLC-T rientra nella categoria industriale, supportando il funzionamento da -40 °C a 75 °C. Questo intervallo esteso garantisce prestazioni stabili in ambienti in cui le oscillazioni di temperatura non sono solo frequenti, ma inevitabili.

Dal punto di vista ingegneristico, il raggiungimento di questo intervallo richiede una selezione più accurata dei componenti, tolleranze di progettazione termica più ristrette e una calibrazione più robusta dei componenti ottici. Questi miglioramenti contribuiscono a mantenere la stabilità del laser, la sensibilità del ricevitore e l'integrità del segnale in presenza di ampie fluttuazioni di temperatura.

Perché la temperatura industriale è importante

La temperatura influisce direttamente su molteplici proprietà fisiche dei ricetrasmettitori ottici, tra cui la potenza del laser, il comportamento dei semiconduttori e il rapporto segnale/rumore. Anche piccole variazioni possono causare un degrado delle prestazioni o interruzioni intermittenti del collegamento in reti sensibili.

Nelle applicazioni pratiche, la capacità di operare a temperature industriali è fondamentale in diversi scenari:

• Armadi di comunicazione esterni esposti alle variazioni meteorologiche stagionali
• Pavimenti di fabbrica con elevata produzione di calore da parte dei macchinari.
• Sistemi ferroviari e di trasporto operanti in ambienti aperti
• Sottostazioni energetiche e di pubblica utilità con controllo climatico minimo

Ciascuno di questi ambienti introduce diversi modelli di stress termico. Ad esempio, gli ambienti esterni possono subire rapide variazioni di temperatura tra il giorno e la notte, mentre gli impianti industriali spesso devono affrontare temperature ambientali elevate e prolungate. Senza una progettazione di livello industriale, queste condizioni possono portare a un aumento del tasso di errore di bit o alla completa instabilità del collegamento.

Un altro importante vantaggio è la semplificazione del sistema. Utilizzando moduli SFP per temperature industriali, i progettisti possono spesso eliminare i sistemi ausiliari di raffreddamento o riscaldamento all'interno degli armadi di rete. Ciò riduce sia la complessità dell'infrastruttura sia le esigenze di manutenzione a lungo termine.

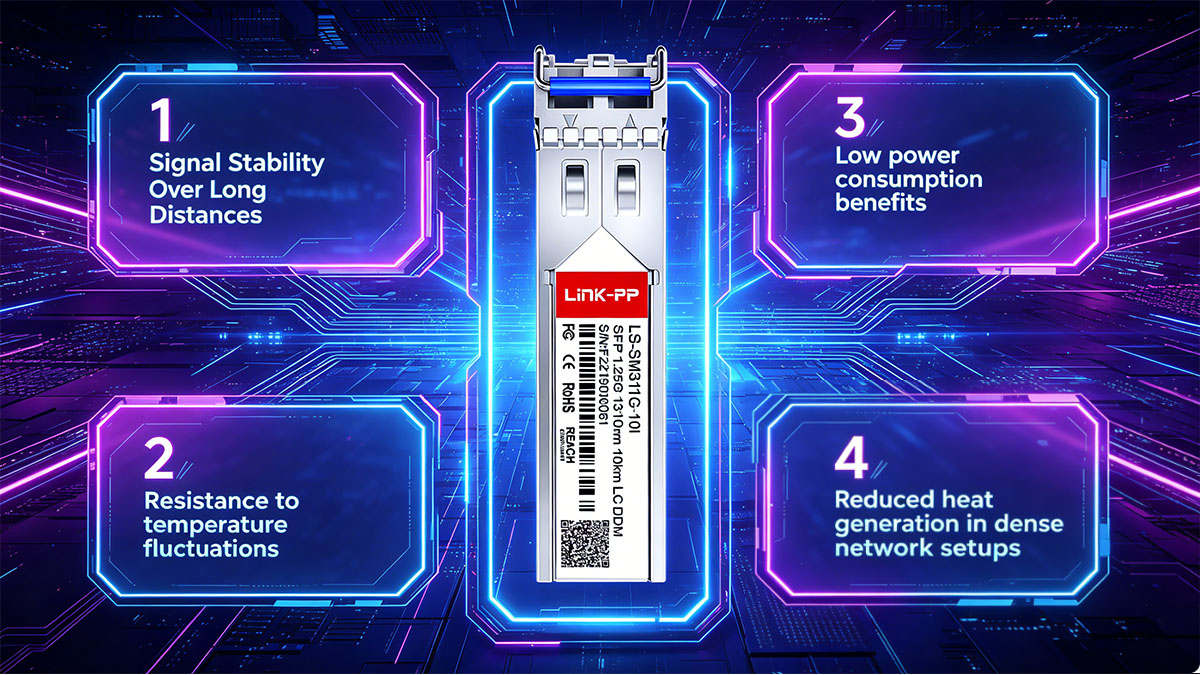

📜 Caratteristiche prestazionali in implementazioni reali

Nelle reti industriali pratiche, i valori riportati nelle schede tecniche rappresentano solo una parte del quadro. Le reali prestazioni del Moxa SFP-1GLXLC-T sono definite dalla sua capacità di mantenere costantemente l'integrità del segnale, la stabilità del collegamento e bassi tassi di errore in condizioni operative non ideali, come vibrazioni, interferenze elettromagnetiche e fluttuazioni di temperatura.

A differenza degli ambienti di laboratorio controllati, le implementazioni industriali introducono molteplici fattori di stress simultanei. Pertanto, le prestazioni di un modulo SFP 1GbE devono essere valutate non solo in base alla distanza e alla larghezza di banda, ma anche in base alla sua resilienza in scenari operativi in ​​cui le condizioni cambiano continuamente.

Stabilità del segnale su lunghe distanze

Per i collegamenti in fibra monomodale, il mantenimento della stabilità del segnale sulla distanza è determinato principalmente dall'attenuazione ottica, dalla dispersione e dal margine di bilancio del collegamento. Il modulo Moxa SFP-1GLXLC-T, operante a 1310 nm su fibra monomodale, è ottimizzato per una trasmissione stabile fino a 10 km, a condizione che la qualità della fibra e le condizioni di giunzione siano gestite correttamente.

Di seguito viene illustrata una rappresentazione semplificata dei principali vincoli ottici:

Questi fattori, nel loro insieme, determinano se il collegamento funzionerà in modo affidabile nel tempo. Sebbene il modulo supporti distanze fino a 10 km, le implementazioni reali spesso richiedono un'attenta pianificazione dei margini per tenere conto dell'invecchiamento della fibra, della contaminazione dei connettori e delle sollecitazioni ambientali.

Affidabilità in ambienti difficili

Gli ambienti industriali introducono condizioni che influiscono direttamente sulla stabilità elettronica e ottica. Tra queste figurano le interferenze elettromagnetiche (EMI), le vibrazioni meccaniche e i rapidi cicli termici. Il modulo Moxa SFP-1GLXLC-T è progettato per mitigare questi rischi grazie a una solida progettazione interna e alla selezione di componenti di livello industriale.

I principali fattori di affidabilità includono:

• Resistenza alle interferenze elettromagnetiche per il funzionamento in prossimità di macchinari pesanti e sistemi di alimentazione.
• Stabilità meccanica per resistere alle vibrazioni nelle attrezzature di trasporto e industriali
• Resistenza termica per condizioni esterne e interne variabili
• Allineamento ottico stabile in condizioni di stress ambientale continuo

In ambienti come impianti di produzione o sistemi ferroviari, questi fattori riducono significativamente la probabilità di interruzioni intermittenti del collegamento o di un degrado della velocità di trasmissione. A differenza delle connessioni in rame, i collegamenti SFP in fibra ottica sono intrinsecamente immuni alle interferenze elettromagnetiche (EMI), ma il ricetrasmettitore stesso deve comunque mantenere la stabilità interna in queste condizioni.

Uno dei principali vantaggi dei moduli di livello industriale è la ridotta probabilità di guasto su lunghi cicli operativi. Ciò è particolarmente importante nelle infrastrutture remote, dove gli interventi di manutenzione sono costosi o possono interrompere le attività operative.

Efficienza energetica e gestione termica

Il consumo energetico riveste un ruolo cruciale nelle architetture di rete dense, soprattutto quando più moduli SFP operano all'interno di chassis di switch con spazi ristretti. Il modulo Moxa SFP-1GLXLC-T è progettato con caratteristiche di basso consumo energetico per ridurre al minimo la generazione di calore e migliorare la stabilità del sistema.

Di seguito viene illustrato un confronto dei principali impatti operativi:

Una minore emissione termica è particolarmente importante negli armadi industriali sigillati dove il flusso d'aria è limitato. Il calore eccessivo può accelerare l'invecchiamento dei componenti e influire negativamente sulla stabilità dell'allineamento ottico nel tempo.

Dal punto di vista dell'implementazione, un comportamento termico efficiente consente agli ingegneri di progettare contenitori più semplici, privi di complessi sistemi di raffreddamento. Ciò non solo riduce i costi di installazione, ma migliora anche l'affidabilità complessiva del sistema, eliminando componenti di raffreddamento mobili come le ventole.

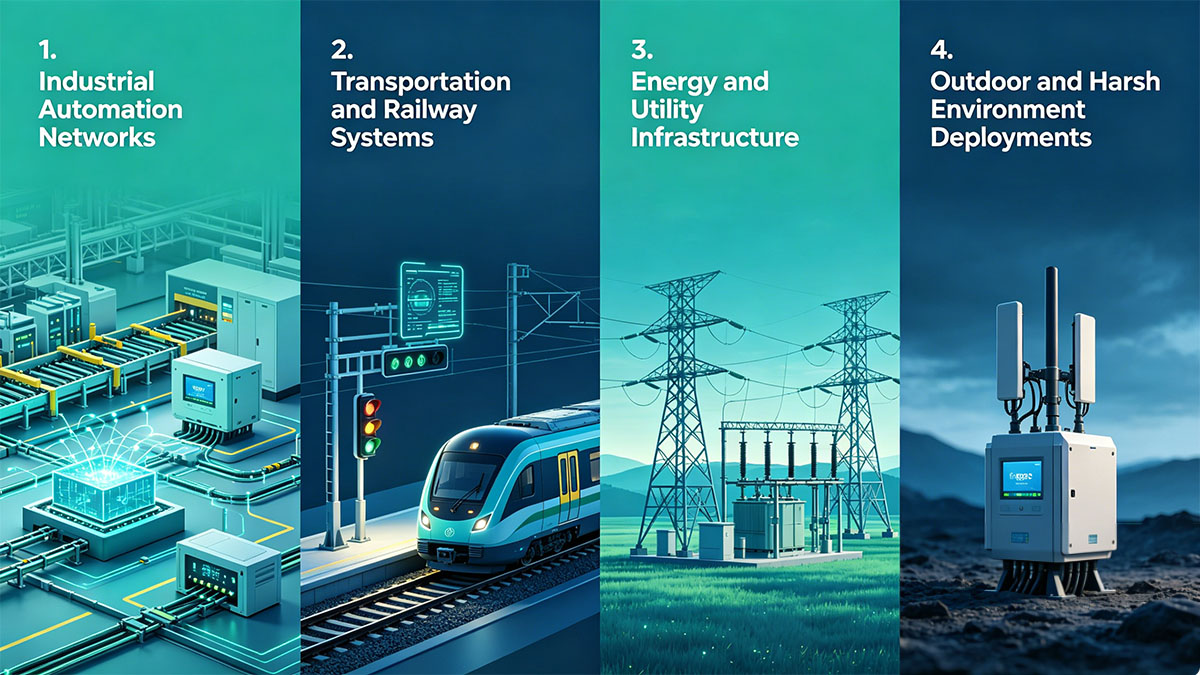

📜 Applicazioni tipiche di Moxa SFP-1GLXLC-T

Il modulo Moxa SFP-1GLXLC-T è ampiamente utilizzato in ambienti in cui l'affidabilità della rete, la trasmissione su fibra a lunga distanza e la tolleranza alle temperature industriali sono requisiti fondamentali. Anziché essere limitato alle reti IT tradizionali, è progettato principalmente per i sistemi di tecnologia operativa (OT) in cui i tempi di inattività possono avere un impatto diretto sulla sicurezza, sulla produzione o sulla stabilità dell'infrastruttura.

In scenari reali, il suo valore diventa più evidente nei sistemi che richiedono una connettività 1GbE stabile tra siti distribuiti, spesso in condizioni ambientali difficili o non controllate.

Reti di automazione industriale

L'automazione industriale è uno dei settori di applicazione più comuni per il Moxa SFP-1GLXLC-T. Nelle fabbriche moderne, la comunicazione basata su Ethernet viene utilizzata per connettere PLC, controllori, sensori e sistemi di supervisione in ampi reparti produttivi.

Gli scenari di distribuzione tipici includono:

• Collegamenti tra PLC e switch nelle linee di produzione
• Collegamenti Ethernet tra quadri di controllo industriali
• Aggregazione di dati da cluster di macchine distribuiti
• Reti di comunicazione SCADA a livello di stabilimento

Questi ambienti richiedono una comunicazione deterministica e stabile, non solo un'elevata larghezza di banda. La capacità di 1 Gbps del modulo è sufficiente per la maggior parte del traffico di controllo e monitoraggio, mentre la connettività in fibra garantisce l'immunità alle interferenze elettromagnetiche generate da macchinari pesanti.

Sistemi di trasporto e ferroviari

Le infrastrutture di trasporto richiedono un'affidabilità di rete estremamente elevata a causa del funzionamento continuo e dei severi requisiti di sicurezza. Il modulo Moxa SFP-1GLXLC-T è comunemente utilizzato nei sistemi di segnalamento ferroviario, nelle reti di comunicazione stradale e nei sistemi intelligenti di gestione del traffico.

Gli scenari applicativi principali includono:

• Infrastrutture di comunicazione per la segnalazione e il controllo ferroviario
• Reti di monitoraggio e sorveglianza a bordo binario
• collegamenti dati dei sistemi di trasporto intelligenti (ITS)
• Connettività in fibra ottica dalla stazione al centro di controllo

Un vantaggio fondamentale in questi ambienti è la capacità di funzionare in condizioni di temperatura estreme. Gli armadi a bordo binario e gli armadi per esterni sono spesso esposti alla luce solare diretta, a temperature sotto zero e a fluttuazioni di umidità. I ​​moduli SFP di livello industriale garantiscono prestazioni ottiche stabili nonostante queste condizioni ambientali difficili.

Inoltre, la comunicazione basata su fibra ottica elimina la suscettibilità al rumore elettrico proveniente dai sistemi di alimentazione di trazione, aspetto fondamentale per mantenere l'integrità del segnale negli ambienti ferroviari.

Infrastrutture energetiche e di pubblica utilità

Le reti energetiche e di pubblica utilità si basano in larga misura su sistemi di monitoraggio e controllo distribuiti. Questi includono impianti di generazione di energia, sottostazioni e installazioni di energia rinnovabile come parchi solari ed eolici.

Il modulo Moxa SFP-1GLXLC-T viene tipicamente utilizzato in:

• Reti di comunicazione delle sottostazioni elettriche
• Sistemi di monitoraggio delle reti intelligenti
• Collegamenti dorsali SCADA tra impianti remoti
• Collegamento a siti di energia rinnovabile (parchi solari/eolici)

In questi contesti, sono spesso necessari collegamenti in fibra ottica a lunga distanza per connettere risorse geograficamente disperse. La capacità del modulo di supportare trasmissioni fino a 10 km lo rende adatto alla connettività tra edifici o tra sottostazioni.

Un requisito fondamentale per le infrastrutture energetiche è la continuità operativa. Anche brevi interruzioni di rete possono compromettere i sistemi di monitoraggio o ritardare l'individuazione dei guasti. La resistenza alle temperature industriali garantisce che la comunicazione rimanga stabile sia in ambienti esterni che in ambienti semi-controllati.

Impiego in ambienti esterni e difficili

Oltre che nei sistemi industriali strutturati, il Moxa SFP-1GLXLC-T è ampiamente utilizzato anche in installazioni esterne autonome, dove le condizioni ambientali sono imprevedibili e spesso estreme.

I casi d'uso tipici includono:

• Sistemi di monitoraggio per oleodotti e gasdotti
• Reti di comunicazione per le operazioni minerarie
• Stazioni remote di rilevamento ambientale
• Sistemi di sicurezza e sorveglianza per esterni

Questi ambienti spesso non dispongono di un sistema di climatizzazione controllato ed espongono le apparecchiature a forti sbalzi di temperatura, polvere, umidità e vibrazioni. I moduli SFP di livello industriale sono essenziali per garantire che i collegamenti ottici rimangano operativi in ​​queste condizioni imprevedibili.

Un vantaggio progettuale fondamentale in questi scenari è la riduzione della frequenza di manutenzione. Poiché l'accesso fisico ai siti remoti è spesso difficile o costoso, i componenti di rete devono funzionare in modo affidabile per lunghi periodi senza interventi. La robustezza degli SFP industriali contribuisce direttamente a ridurre i costi operativi e a migliorare la disponibilità del sistema.

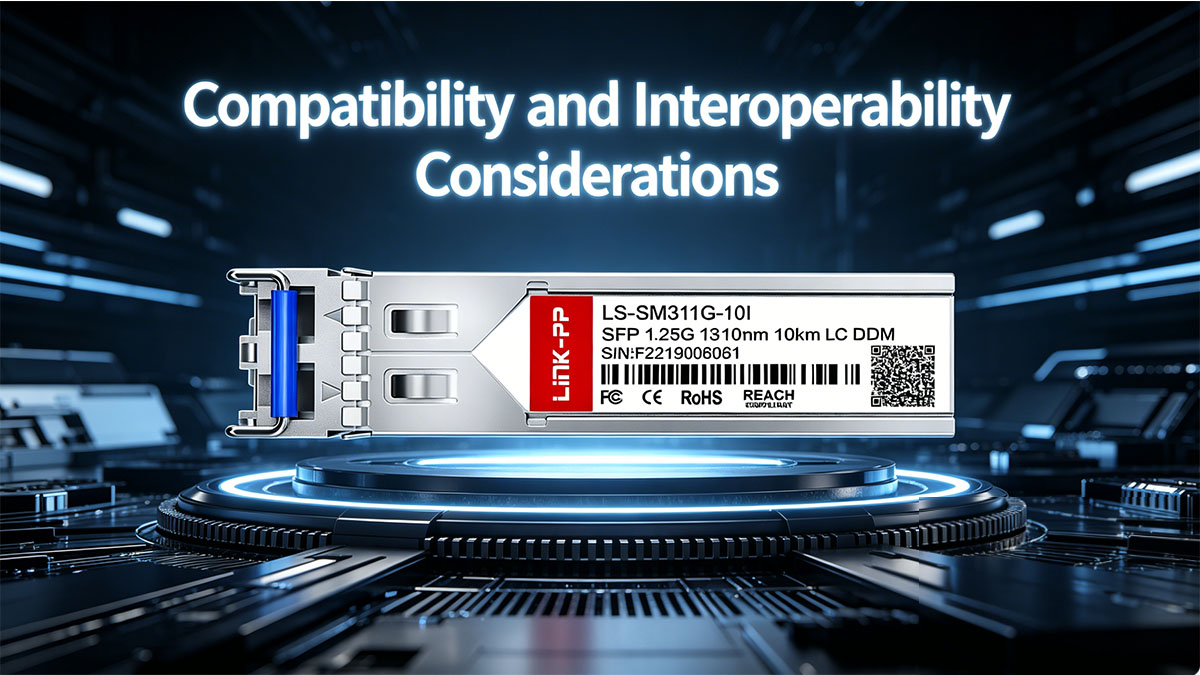

📜 Considerazioni sulla compatibilità e l'interoperabilità

Nella progettazione di reti industriali, le sole prestazioni ottiche non sono sufficienti a garantire un'implementazione di successo. Compatibilità e interoperabilità determinano se il modulo Moxa SFP-1GLXLC-T può funzionare senza problemi in ambienti con dispositivi di diversi fornitori, infrastrutture legacy e moderni sistemi Ethernet industriali. Questi fattori sono spesso decisivi nei progetti di integrazione reali.

Poiché i moduli SFP sono ampiamente standardizzati tramite le specifiche MSA e IEEE, molti dispositivi possono fisicamente accettarli. Tuttavia, la compatibilità elettrica, il riconoscimento del firmware e le regole di codifica specifiche del fornitore possono comunque influire sul corretto funzionamento del collegamento.

Compatibilità del dispositivo Moxa

Lo scenario di implementazione più affidabile e semplice per il Moxa SFP-1GLXLC-T è all'interno dell'ecosistema Ethernet industriale proprietario di Moxa. Moxa progetta i suoi switch e router per supportare pienamente i suoi ricetrasmettitori ottici, garantendo la funzionalità plug-and-play senza necessità di configurazioni aggiuntive.

Le categorie di dispositivi compatibili più comuni includono:

• Switch Ethernet industriali
• Interruttori per guida DIN gestiti e non gestiti
• Router e gateway industriali
• Piattaforme di connettività edge nei sistemi SCADA

In questi ambienti, la compatibilità è generalmente garantita da firmware testati in fabbrica e profili di prestazioni ottiche validati. Ciò riduce il rischio di problemi di negoziazione del collegamento o di rilevamento di moduli non supportati.

Compatibilità di terze parti

Grazie all'adesione allo standard SFP Multi-Source Agreement (MSA), il modulo Moxa SFP-1GLXLC-T è meccanicamente ed elettricamente compatibile con numerosi dispositivi di rete di terze parti. Tra questi, switch e router di diversi produttori industriali e aziendali.

Tuttavia, l'interoperabilità è influenzata da diversi fattori pratici:

Anche quando un modulo è fisicamente compatibile, alcuni dispositivi potrebbero rifiutarlo a causa di restrizioni di codifica della EEPROM. Questo problema è particolarmente comune negli switch di livello enterprise che impongono policy di blocco dei moduli ottici del fornitore.

Problemi comuni di compatibilità

Negli ambienti con dispositivi di diversi fornitori, possono sorgere diversi problemi di compatibilità anche utilizzando hardware pienamente conforme agli standard. Queste problematiche non sono esclusive del Moxa SFP-1GLXLC-T, ma sono comuni a tutte le implementazioni SFP industriali.

I problemi tipici includono:

• Il modulo non viene riconosciuto dal firmware dello switch a causa di un'incongruenza nel codice del fornitore.
• Interruzione del collegamento causata da livelli di potenza ottica non corrispondenti tra i dispositivi
• Incompatibilità tra le ipotesi sulla fibra monomodale e il cablaggio esistente
• Restrizioni del firmware che bloccano i moduli ottici di terze parti
• Incoerenze nell'autonegoziazione delle apparecchiature di rete obsolete

Ciascuno di questi problemi può causare un'interruzione parziale o totale del collegamento, anche quando la connessione fisica appare corretta.

In pratica, il problema più comune è il blocco dovuto alla verifica del fornitore piuttosto che all'incompatibilità ottica. Per questo motivo, la validazione della compatibilità viene spesso eseguita durante la fase di progettazione della rete anziché dopo l'installazione.

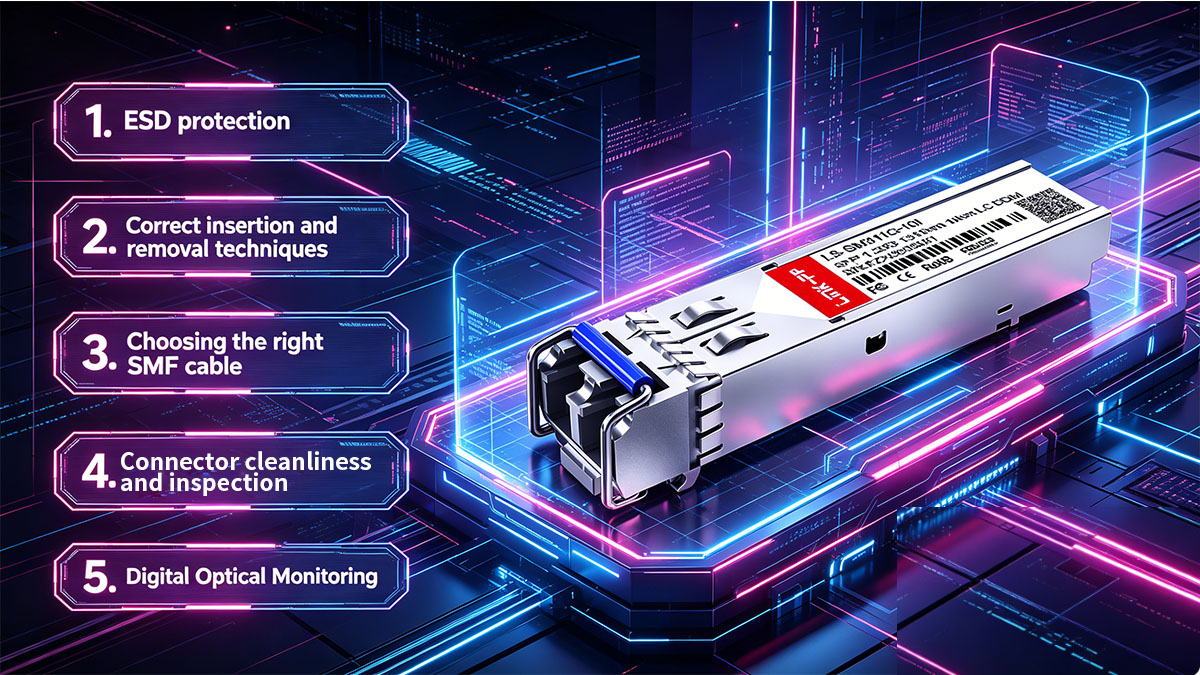

📜 Best practice per l'installazione e la distribuzione

Una corretta installazione e implementazione del modulo Moxa SFP-1GLXLC-T influiscono direttamente sulla stabilità del collegamento, sulle prestazioni ottiche e sull'affidabilità a lungo termine. Sebbene i moduli SFP siano progettati per il funzionamento hot-plug, gli ambienti industriali introducono rischi aggiuntivi come scariche elettrostatiche, contaminazione della fibra e stress meccanico. Un approccio di implementazione strutturato contribuisce a minimizzare questi rischi e a garantire un comportamento di rete coerente.

Nelle reti industriali pratiche, la maggior parte dei problemi di prestazioni non è causata dal modulo stesso, bensì dalle pratiche di installazione e dalla qualità della gestione delle fibre ottiche. Pertanto, la cura dei dettagli durante l'installazione è fondamentale.

Gestione e installazione corrette

I moduli SFP sono dispositivi elettronici e ottici sensibili e una manipolazione impropria può causare un degrado delle prestazioni immediato o a lungo termine. Prima dell'installazione, è sempre necessario seguire le precauzioni elettrostatiche e meccaniche di base.

Le principali pratiche di installazione includono:

• Utilizzare un'adeguata protezione ESD (scarica elettrostatica), come ad esempio braccialetti con messa a terra.
• Evitare il contatto diretto con i connettori ottici o le interfacce in fibra esposte.
• Inserire saldamente il modulo nello slot SFP fino a quando non si blocca in posizione.
• Non forzare l'inserimento se l'allineamento non è corretto.
• Assicurati che la porta dello switch o del router sia pulita e priva di polvere o detriti.

Dal punto di vista operativo, uno dei problemi più comuni sul campo è la contaminazione durante la manipolazione. Anche particelle di polvere microscopiche possono ridurre significativamente la qualità del segnale ottico, soprattutto nei collegamenti in fibra monomodale a lunga distanza.

Il design hot-swappable consente l'installazione senza arrestare il sistema, ma nei sistemi industriali critici si raccomanda comunque di seguire procedure di manutenzione controllate per evitare interruzioni accidentali del collegamento.

Considerazioni sul cablaggio in fibra ottica

L'infrastruttura in fibra ottica gioca un ruolo fondamentale nel determinare le prestazioni effettive del modulo Moxa SFP-1GLXLC-T. Anche se il modulo è perfettamente funzionante, una cattiva installazione dei cavi può causare perdite di segnale significative o instabilità.

Le linee guida importanti per il cablaggio includono:

• Utilizzare fibra monomodale (SMF) che soddisfi i requisiti di trasmissione a 1310 nm.
• Mantenere il corretto allineamento del connettore duplex LC
• Evitare raggi di curvatura eccessivi per prevenire l'attenuazione del segnale.
• Assicurarsi che tutti i connettori siano puliti prima dell'inserimento.
• Utilizzare la giunzione a fusione di alta qualità per le corse a lunga distanza

Di seguito viene illustrato un confronto semplificato dei fattori di perdita legati alle fibre:

Nelle installazioni a lunga distanza, che si avvicinano ai 10 km, anche piccole perdite si accumulano e possono ridurre il margine di collegamento complessivo. Pertanto, la qualità della fibra e la precisione dell'installazione sono importanti quanto le specifiche del ricetrasmettitore.

Monitoraggio e Manutenzione

Dopo l'installazione, il monitoraggio e la manutenzione continui sono essenziali per garantire la stabilità della rete a lungo termine. Gli ambienti industriali sono dinamici e fattori come vibrazioni, variazioni di temperatura e accumulo di polvere possono gradualmente influire sulle prestazioni ottiche.

Le principali pratiche di manutenzione includono:

• Ispezione periodica dei connettori in fibra ottica per verificare la presenza di polvere o danni.
• Monitoraggio dei livelli di potenza ottica se è disponibile il monitoraggio ottico digitale (DOM).
• Monitoraggio della stabilità dei collegamenti e dei tassi di errore tramite sistemi di gestione della rete.
• Sostituire i cavi patch danneggiati prima che causino il degrado del collegamento.
• Mantenere moduli SFP di ricambio validati per i nodi critici

Nelle implementazioni più avanzate, i dati DOM possono fornire informazioni in tempo reale sui livelli di potenza di trasmissione/ricezione, sulla temperatura e sulla tensione. Ciò consente di adottare strategie di manutenzione predittiva, riducendo i tempi di inattività imprevisti nei sistemi critici.

Dal punto di vista della gestione del ciclo di vita, il monitoraggio proattivo è significativamente più efficace della risoluzione dei problemi reattiva, soprattutto in siti industriali remoti o difficilmente accessibili.

📜 Confronto tra moduli SFP industriali e commerciali

Nella progettazione pratica di reti, la scelta tra moduli SFP industriali e commerciali è una decisione che incide direttamente sulla stabilità del sistema, sulla resistenza ambientale e sul costo del ciclo di vita. Sebbene entrambi i tipi di modulo possano apparire simili per fattore di forma e funzionalità di base, le loro priorità ingegneristiche sono fondamentalmente diverse. Il Moxa SFP-1GLXLC-T rappresenta la categoria industriale, ottimizzata per ambienti difficili in cui le ottiche di livello commerciale farebbero fatica a mantenere prestazioni stabili.

Differenze chiave

Le principali differenze tra i moduli SFP industriali e commerciali possono essere comprese attraverso tre dimensioni fondamentali: tolleranza alla temperatura, robustezza fisica e struttura dei costi complessiva. Questi fattori determinano l'ambito di applicazione più adatto per ciascun tipo di modulo.

Un confronto strutturato aiuta a chiarire queste distinzioni:

Dal punto di vista ingegneristico, l'intervallo di temperatura è spesso la differenza più evidente, ma non la più critica. La vera differenza risiede nel comportamento dei componenti sotto stress continuo. I moduli industriali sono progettati per mantenere un allineamento ottico stabile e l'integrità del segnale anche in presenza di significative fluttuazioni delle condizioni ambientali.

Quando scegliere moduli SFP di livello industriale

I moduli SFP di livello industriale non sono necessari per tutte le reti. Tuttavia, negli ambienti in cui la stabilità e la disponibilità sono fondamentali, diventano la scelta preferibile e spesso indispensabile.

Gli scenari tipici in cui si consigliano i moduli SFP industriali come il Moxa SFP-1GLXLC-T includono:

• Condizioni ambientali difficili con variazioni estreme di temperatura.
• Installazioni esterne esposte alle intemperie, alla polvere o all'umidità
• Sistemi di automazione industriale che richiedono un funzionamento continuo
• Reti di trasporto e di comunicazione ferroviaria
• Sistemi di monitoraggio dell'energia, delle utenze e delle infrastrutture

In questi ambienti, l'imprevedibilità ambientale rappresenta la sfida principale. Sbalzi di temperatura, vibrazioni e interferenze elettromagnetiche possono influire sulla stabilità della rete. I moduli SFP industriali sono progettati specificamente per mitigare questi rischi grazie a una struttura hardware rinforzata e a tolleranze operative estese.

Oltre ai fattori ambientali, le applicazioni mission-critical rappresentano un altro elemento chiave nella scelta di componenti ottici di livello industriale. In sistemi come le reti SCADA, la segnaletica ferroviaria o il monitoraggio delle reti elettriche, anche brevi interruzioni di comunicazione possono avere conseguenze operative significative. I moduli SFP industriali riducono questo rischio garantendo prestazioni ottiche costanti anche in condizioni di stress.

📜 Problemi comuni e suggerimenti per la risoluzione dei problemi

Sebbene il modulo Moxa SFP-1GLXLC-T sia progettato per un funzionamento industriale stabile, nelle implementazioni reali possono comunque verificarsi problemi relativi alla qualità della fibra, alle condizioni ambientali, alla compatibilità o alle procedure di installazione. Nella maggior parte dei casi, questi problemi non sono causati dal modulo stesso, bensì da fattori a livello di sistema come il cablaggio, la configurazione o la manutenzione fisica.

Comprendere i modelli di guasto più comuni aiuta gli ingegneri a isolare rapidamente i problemi e a ripristinare la stabilità del collegamento con tempi di inattività minimi.

Guasto del collegamento o mancata rilevazione del segnale

Uno dei problemi più frequenti nelle reti basate su SFP è la perdita completa del collegamento o l'impossibilità di rilevare il ricetrasmettitore. Questo si verifica in genere a livello fisico o di compatibilità, piuttosto che a livello di trasmissione ottica.

Le cause più comuni includono:

• Tipo di fibra errato (utilizzo di fibra multimodale anziché fibra monomodale)
• Connessioni TX/RX invertite sui connettori duplex LC.
• Polvere o contaminazione sulle interfacce ottiche
• Il modulo non è inserito correttamente nello slot SFP.
• Il firmware dello switch non riconosce il ricetrasmettitore.

Un approccio strutturato alla risoluzione dei problemi può aiutare a isolare la causa del problema:

In molti casi, è sufficiente pulire i connettori in fibra e reinserire il modulo per risolvere il problema. Tuttavia, problemi di rilevamento persistenti potrebbero indicare restrizioni di compatibilità a livello di firmware.

Problemi di prestazioni correlati alla temperatura

Sebbene il Moxa SFP-1GLXLC-T supporti un intervallo di temperatura industriale da -40 °C a 75 °C, condizioni ambientali estreme o una progettazione inadeguata dell'involucro possono comunque influire sulle prestazioni.

I sintomi tipici includono interruzioni intermittenti della connessione, aumento dei tassi di errore o velocità di trasmissione instabile.

I fattori chiave che contribuiscono includono:

• Accumulo eccessivo di calore negli armadi di rete sigillati
• Esposizione diretta alla luce solare in recinti esterni
• Flusso d'aria insufficiente o sistema di raffreddamento passivo inadeguato
• Funzionamento in prossimità dei limiti di temperatura superiori o inferiori per periodi prolungati

Le procedure di risoluzione dei problemi spesso si concentrano sulla correzione delle condizioni ambientali piuttosto che sulla sostituzione del modulo:

• Migliorare la ventilazione o aggiungere un sistema di gestione termica all'interno degli ambienti chiusi.
• Se possibile, spostare le apparecchiature lontano da fonti di calore dirette.
• Utilizzare strumenti di monitoraggio della temperatura per tenere traccia delle condizioni interne del mobile.
• Verificare che la temperatura ambiente rimanga entro i limiti specificati.

Dal punto di vista dell'ingegneria di sistema, la stabilità termica è altrettanto importante quanto le prestazioni ottiche. Anche i moduli industriali pienamente conformi possono subire un degrado delle prestazioni se utilizzati continuamente a temperature estreme.

Degrado delle prestazioni e perdita di segnale

Il graduale degrado delle prestazioni è spesso più difficile da rilevare rispetto a un guasto completo del collegamento. Nelle reti in fibra, ciò si manifesta solitamente con un aumento della latenza, perdita di pacchetti o riduzione della velocità di trasmissione, piuttosto che con una disconnessione totale.

Le cause più comuni includono:

• Attenuazione della fibra dovuta all'invecchiamento o a danni fisici
• Connettori sporchi o ossidati che aumentano la perdita di inserzione
• Flessioni eccessive o sollecitazioni meccaniche sui cavi in ​​fibra ottica
• Perdite di giunzione accumulate nei collegamenti a lunga distanza

Una lista di controllo diagnostica semplificata comprende:

• Controllare tutti i connettori LC per verificare la presenza di polvere o graffi.
• Se sono disponibili strumenti di monitoraggio, misurare i livelli di potenza ottica.
• Verificare che la perdita totale di collegamento rimanga entro il budget ottico.
• Sostituire i cavi patch o i connettori sospetti se si riscontra un deterioramento.

Negli ambienti industriali, le vibrazioni e l'accumulo di polvere sono spesso fattori sottovalutati che contribuiscono al degrado del segnale a lungo termine. Ispezioni e pulizie regolari possono prolungare significativamente la stabilità della rete.

📜 Conclusion

Il Moxa SFP-1GLXLC-T è un ricetrasmettitore ottico industriale da 1 GbE progettato per la comunicazione su fibra monomodale a lunga distanza in ambienti difficili, combinando prestazioni ottiche stabili con un intervallo di temperatura industriale esteso da -40 °C a 75 °C. A differenza dei moduli SFP commerciali standard, è progettato per ambienti in cui l'affidabilità della rete, la resistenza ambientale e la stabilità operativa a lungo termine sono più importanti dell'efficienza dei costi o dell'ottimizzazione per ambienti interni. Dalle specifiche del datasheet al comportamento in implementazione reale, dimostra costantemente il suo valore nelle infrastrutture Ethernet industriali come sistemi di automazione, reti di trasporto e impianti energetici.

Punti chiave

Per riassumere le informazioni più importanti di questa guida, le caratteristiche principali del Moxa SFP-1GLXLC-T possono essere sintetizzate nei seguenti punti:

• Il supporto per temperature industriali garantisce un funzionamento stabile in ambienti estremi che vanno da -40 °C a 75 °C.
• Il design della fibra monomodale a 1310 nm consente una trasmissione affidabile a lunga distanza fino a 10 km.
• Una solida ingegneria industriale migliora la resistenza alle vibrazioni, alle interferenze elettromagnetiche e alle fluttuazioni termiche.
• La conformità MSA supporta un'ampia interoperabilità, sebbene la compatibilità del fornitore debba comunque essere convalidata.
• Ideale per reti mission-critical in cui la disponibilità e la stabilità sono più importanti del costo iniziale.

Questi punti evidenziano come il modulo non sia semplicemente un componente di connettività, bensì un elemento fondamentale per la progettazione di reti industriali, incentrato sull'affidabilità. Il suo valore diventa particolarmente evidente nei sistemi in cui i tempi di inattività non sono ammissibili e le condizioni ambientali non possono essere completamente controllate.

Prospettiva finale e indicazioni pratiche

Nelle moderne reti industriali, la scelta del modulo SFP più adatto è una decisione strategica che incide sulla resilienza del sistema, sui costi di manutenzione e sulla scalabilità a lungo termine. Il Moxa SFP-1GLXLC-T si distingue come una scelta affidabile per gli ingegneri che necessitano di prestazioni prevedibili in ambienti esigenti, piuttosto che in condizioni ideali di laboratorio.

Per i professionisti che pianificano implementazioni Ethernet industriali o l'aggiornamento di infrastrutture in fibra ottica esistenti, è fondamentale valutare non solo le specifiche ottiche, ma anche l'idoneità ambientale, l'affidabilità del ciclo di vita e i vincoli di compatibilità.

Per un'ulteriore esplorazione dei componenti di rete industriale compatibili e delle soluzioni di ricetrasmettitori ottici, LINK-PP Negozio ufficiale Offre una vasta gamma di moduli SFP di livello industriale progettati per supportare architetture di rete stabili e scalabili in diversi scenari applicativi.
