Con la continua espansione delle implementazioni Ethernet a 100G nei moderni data center, nelle reti cloud e nelle interconnessioni metropolitane, la progettazione dei ricetrasmettitori ottici si è orientata verso una maggiore efficienza e architetture più semplici. Uno degli sviluppi più importanti in questa evoluzione è 100GBASE-LR1, una soluzione ottica a singola lambda da 100G progettata per una trasmissione affidabile su fibra monomodale.
A differenza delle precedenti ottiche 100G come LR4, che si basavano su più lunghezze d'onda e su una complessa multiplazione ottica, i ricetrasmettitori LR1 trasmettono l'intero segnale a 100 Gbps su una singola lunghezza d'onda di 1310 nm utilizzando la modulazione PAM4. Questo cambiamento architetturale riduce la complessità ottica, diminuisce il consumo energetico e migliora significativamente la scalabilità per ambienti di commutazione ad alta densità.
Dal punto di vista dell'implementazione, 100GBASE-LR1 viene utilizzato principalmente nell'interconnessione dei data center (DCI), nelle architetture leaf-spine e nelle reti di aggregazione metropolitana, dove le distanze di collegamento si estendono tipicamente fino a 10 km su fibra monomodale OS2. Il suo design è inoltre in linea con la più ampia tendenza del settore verso le ottiche a singola lambda, che stanno diventando la base per le generazioni 100G, 200G e 400G.
Tuttavia, nonostante la sua crescente diffusione, LR1 è spesso frainteso. Ingegneri e team addetti agli acquisti lo paragonano frequentemente alle ottiche LR4, DR e FR, soprattutto quando valutano la compatibilità, l'efficienza dei costi e i futuri percorsi di migrazione. Le discussioni nelle comunità tecniche evidenziano costantemente le stesse preoccupazioni: Sarà interoperabile? È davvero uno standard? Come si mantiene l'integrità del segnale su lunghe distanze con PAM4?
Questo articolo analizza tali questioni in modo strutturato e orientato all'ingegneria. Scoprirai come 100GBASE-LR1 mantiene l'integrità del segnale su fibra monomodale, come si confronta con altri formati ottici a 100G e come scegliere il ricetrasmettitore più adatto alla tua rete senza rischiare problemi di compatibilità o prestazioni.
Al termine, avrete una chiara e pratica comprensione del ruolo di LR1 nelle moderne reti ottiche e di quando rappresenta la scelta ideale per implementazioni a 100G scalabili ed economicamente vantaggiose.

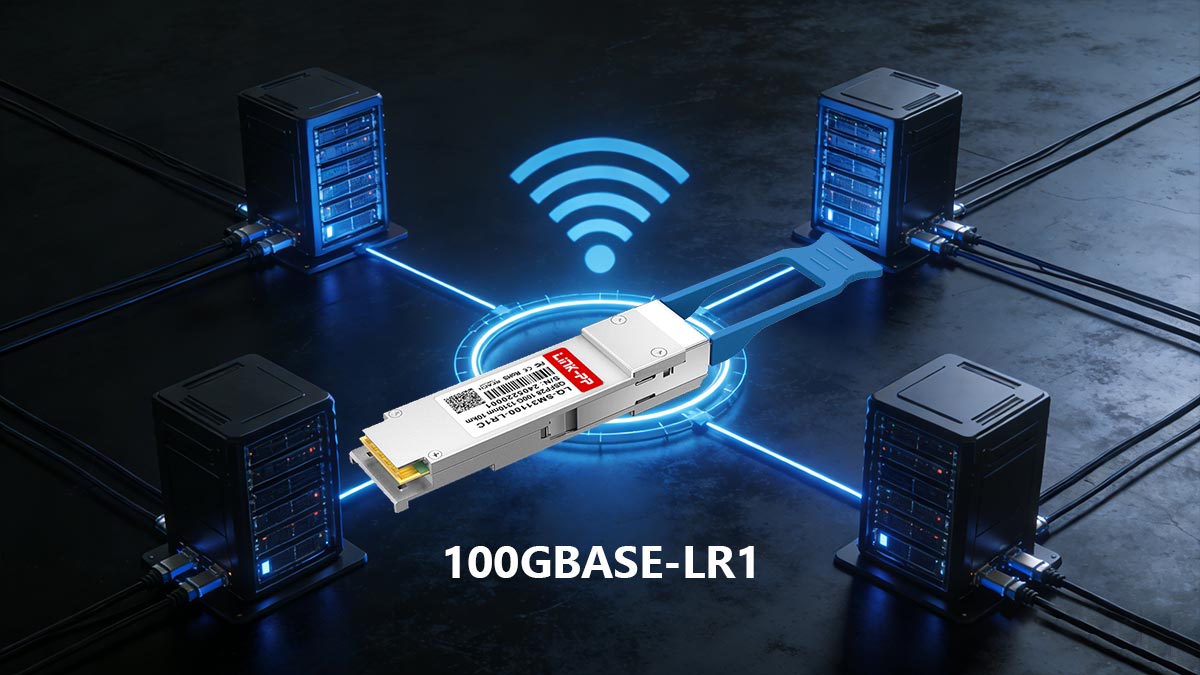

🟨 Cos'è 100GBASE-LR1?
100GBASE-LR1 è un tipo di ricetrasmettitore ottico Ethernet da 100 Gigabit progettato per la trasmissione su fibra monomodale (SMF) utilizzando una singola lunghezza d'onda (lambda). In parole semplici, è una moderna soluzione ottica da 100G che invia l'intero segnale da 100 Gbps su un singolo canale luminoso anziché suddividerlo su più lunghezze d'onda.
In sostanza, LR1 rappresenta un cambiamento nella filosofia di progettazione ottica. I moduli 100G tradizionali, come LR4, utilizzano quattro lunghezze d'onda separate (4 corsie da 25G), che richiedono multiplexing ottico e componenti interni più complessi. Al contrario, LR1 utilizza un singolo canale ottico a circa 1310 nm combinato con PAM4 (Pulse Amplitude Modulation 4-level signaling) per raggiungere la velocità di trasmissione dati completa su una singola corsia. Questa viene spesso definita "architettura 100G a singola lambda".
Definizione semplice:
100GBASE-LR1 = Un modulo ottico Ethernet 100G a singola lunghezza d'onda per distanze fino a ~10 km su fibra monomodale utilizzando la modulazione PAM4.
Caratteristiche principali di 100GBASE-LR1
- Design a lambda singola (1 corsia da 100G)
- Funzionamento a lunghezza d'onda di 1310 nm
- Modulazione PAM4 (maggiore efficienza spettrale rispetto a NRZ)
- Interfaccia LC duplex su fibra monomodale (OS2)
- Portata tipica: fino a 10 km (con FEC a seconda della configurazione del sistema)
Questa architettura semplificata riduce il numero di componenti ottici all'interno del modulo, il che spesso si traduce in:
- un basso consumo energetico
- Costo ridotto rispetto alla LR4
- Scalabilità semplificata per piattaforme di commutazione ad alta densità
Tutto quello che devi sapere su 100GBASE-LR1
Le domande relative a 100GBASE-LR1 provengono da un pubblico eterogeneo, composto da esperti tecnici, operativi e appassionati di formazione. Ogni gruppo affronta l'argomento con obiettivi diversi, ma tutti cercano di risolvere quesiti pratici relativi all'implementazione, alla compatibilità o alla comprensione della moderna tecnologia ottica a 100G.
1. Ingegneri di rete e architetti di data center
Questo gruppo è responsabile della progettazione e del dimensionamento di reti ad alta velocità, in particolare nei data center cloud e negli ambienti di interconnessione metropolitana.
Il loro obiettivo principale è:
- Come LR1 si integra nelle architetture leaf-spine e nei progetti di interconnessione dei data center (DCI).
- Se LR1 possa realisticamente sostituire LR4 nelle nuove implementazioni a 100G
- Comprensione dell'integrità del segnale, del budget ottico e dei limiti di portata su fibra monomodale (SMF)
Per loro, LR1 viene valutato come un'opzione di ottimizzazione del design che ha un impatto sia sulle prestazioni che sulla scalabilità a lungo termine.
2. Team Acquisti e Infrastruttura IT
Questo pubblico è guidato da esigenze di controllo dei costi, strategia dei fornitori e gestione del rischio di implementazione.
Le loro principali preoccupazioni includono:
- Confronto dei costi tra ottiche 100GBASE-LR1, LR4 e FR/DR.
- Problemi di compatibilità quali la codifica del fornitore, le restrizioni del firmware e la convalida del supporto dello switch
- Se LR1 può essere implementato in sicurezza in ambienti ottici misti o multi-vendor.
In pratica, LR1 viene spesso valutato come un'alternativa economicamente vantaggiosa, ma solo dopo averne verificato l'interoperabilità e il supporto della piattaforma.
3. Ricercatori e studenti in ambito tecnico
Questo gruppo si concentra sulla comprensione del funzionamento concettuale della moderna Ethernet a 100G.
I loro interessi tipici includono:
- Che cosa significa l'architettura single-lambda 100G
- Come la modulazione PAM4 consente la trasmissione a 100 Gbps su una singola lunghezza d'onda
- Come si confronta LR1 con altri standard ottici come LR4, DR e FR
Per questo pubblico, LR1 si inserisce in un più ampio progetto volto a comprendere l'evoluzione dell'ottica Ethernet e delle tecnologie di segnalazione ad alta velocità.
Nel loro insieme, questi punti di vista dimostrano che 100GBASE-LR1 non è solo una specifica, ma un punto decisionale concreto nella progettazione delle moderne reti ottiche, nelle strategie di approvvigionamento e nei percorsi di apprendimento per Ethernet di prossima generazione.
Perché 100GBASE-LR1 è importante oggi
LR1 si inserisce in una più ampia transizione del settore verso reti ottiche semplificate e ad alta efficienza. Invece di aumentare la complessità con un maggior numero di lunghezze d'onda, i progetti moderni mirano a:
- Ridurre il numero di corsie ottiche
- Migliorare la densità delle porte
- Minore consumo energetico per bit
- Preparatevi a un passaggio senza intoppi alle tecnologie single-lambda da 200G e 400G.
Ciò rende LR1 non solo un sostituto dei modelli LR4 precedenti, ma anche un passo fondamentale per la prossima generazione di ottiche Ethernet.
Nella prossima sezione, analizzeremo come 100GBASE-LR1 mantiene l'integrità del segnale su fibra monomodale e perché PAM4 e FEC svolgono un ruolo fondamentale nel garantire una trasmissione stabile a lunga distanza.

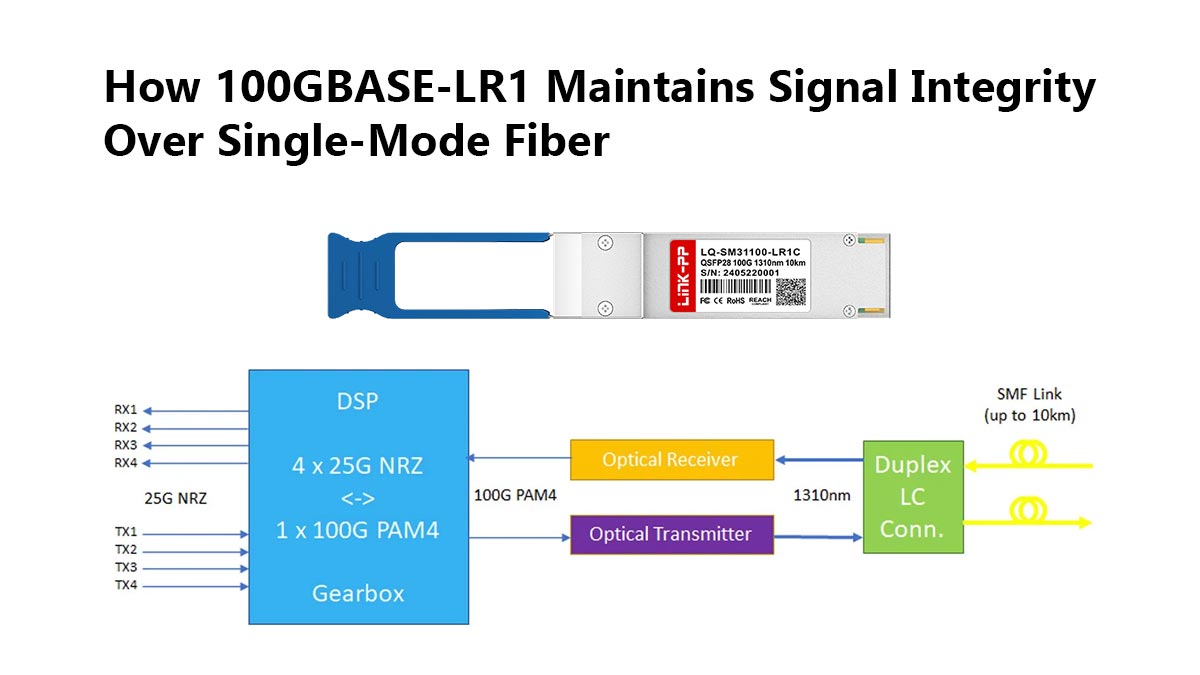

🟨 Come 100GBASE-LR1 mantiene l'integrità del segnale su fibra monomodale
Una delle sfide ingegneristiche più critiche nella progettazione di 100GBASE-LR1 è il mantenimento di un'integrità del segnale stabile su collegamenti a lunga distanza in fibra monomodale (SMF). A differenza delle ottiche a corto raggio, LR1 è progettato per distanze fino a quelle metropolitane (tipicamente intorno ai 10 km), dove attenuazione, dispersione e rumore diventano fattori significativi.
Per garantire una trasmissione affidabile, LR1 combina diverse tecnologie chiave: funzionamento a lunghezza d'onda di 1310 nm, modulazione PAM4, correzione degli errori in avanti (FEC) e un bilancio di potenza ottica attentamente progettato.
1. Funzionamento alla lunghezza d'onda di 1310 nm
100GBASE-LR1 opera a una lunghezza d'onda di 1310 nm, che rientra nella finestra di trasmissione ottimale per la fibra monomodale.
Questa lunghezza d'onda è ampiamente utilizzata perché:
- Presenta una bassa attenuazione della fibra su lunghe distanze.
- Evita i gravi problemi di dispersione cromatica riscontrati in altre bande
- Offre un equilibrio tra portata ed efficienza dei costi
Rispetto alle ottiche a lunghezza d'onda più corta (ad esempio, 850 nm utilizzate nel multimodale), 1310 nm è di gran lunga più adatta per una trasmissione stabile a lunga distanza a 100G su fibra monomodale.
2. Segnalazione PAM4 per una maggiore efficienza
A differenza della tradizionale segnalazione NRZ (Non-Return-to-Zero) utilizzata nelle precedenti generazioni di Ethernet, LR1 utilizza PAM4 (modulazione di ampiezza di impulsi con 4 livelli di segnale).
PAM4 aumenta il numero di bit per simbolo, consentendo di raggiungere i 100G su una singola lunghezza d'onda.
Questo significa:
- Ogni simbolo trasporta 2 bit invece di 1
- Rispetto al protocollo NRZ, la velocità di segnalazione è ridotta a parità di throughput.
- L'utilizzo dello spettro ottico diventa più efficiente
Tuttavia, PAM4 introduce anche:
- Margini di tensione più piccoli tra i livelli del segnale
- Maggiore sensibilità al rumore e alla distorsione
- Maggiore dipendenza dall'elaborazione digitale del segnale (DSP)
Di conseguenza, mantenere l'integrità del segnale diventa significativamente più difficile rispetto ai vecchi standard ottici.
3. Correzione degli errori in avanti (FEC)
Per compensare la maggiore sensibilità agli errori del PAM4, la correzione degli errori in avanti (FEC) è essenziale nei sistemi LR1.
La FEC opera attraverso:
- Rilevamento e correzione degli errori di bit sul lato ricevitore
- Recuperare i dati anche quando la qualità del segnale si degrada.
- Estensione della distanza di trasmissione utilizzabile senza aumentare la potenza ottica.
Nelle implementazioni pratiche, i collegamenti LR1 non sono progettati per funzionare in modo affidabile senza FEC, soprattutto su distanze maggiori in prossimità del limite superiore della loro portata.
4. Progettazione del budget ottico
Il budget ottico definisce la perdita ammissibile tra trasmettitore e ricevitore, pur mantenendo una comunicazione affidabile.
Tra i principali fattori che contribuiscono alle perdite si annoverano:
- Attenuazione della fibra (perdita in base alla distanza)
- Perdite di connettori e giunzioni
- Sanzioni legate alla dispersione
- Invecchiamento e fattori ambientali
Per LR1, i progettisti del sistema bilanciano attentamente:
- Trasmettere potenza ottica
- Sensibilità del ricevitore
- Margine di collegamento per condizioni reali
Un bilancio ottico opportunamente progettato garantisce che il segnale LR1 rimanga entro un intervallo di rilevamento stabile anche negli scenari di implementazione peggiori.
5. Perché l'integrità del segnale è importante nei collegamenti a 100G a lunga distanza.
Con l'aumento delle velocità di trasmissione dati fino a 100G e oltre, l'integrità del segnale diventa il fattore determinante per l'affidabilità della rete.
Nelle implementazioni LR1, una scarsa integrità del segnale può portare a:
- Aumento del tasso di errore di bit (BER)
- Connessione instabile o intermittente
- Distanza di trasmissione effettiva ridotta
- Maggiore dipendenza dai cicli di correzione FEC
Ciò è particolarmente importante in:
- Collegamenti di interconnessione dei data center (DCI)
- Connessioni della spina dorsale della foglia
- Reti di aggregazione metropolitana
A differenza delle ottiche a corto raggio, dove i margini sono ampi, LR1 opera più vicino ai limiti fisici della trasmissione PAM4 ad alta velocità. Ciò rende essenziale un'attenta progettazione della stabilità della lunghezza d'onda, della qualità della modulazione e del bilanciamento della potenza ottica per garantire prestazioni costanti.
Nella prossima sezione, confronteremo 100GBASE-LR1 e LR4, concentrandoci sulle differenze architetturali, le implicazioni in termini di costi e le decisioni di implementazione nel mondo reale.

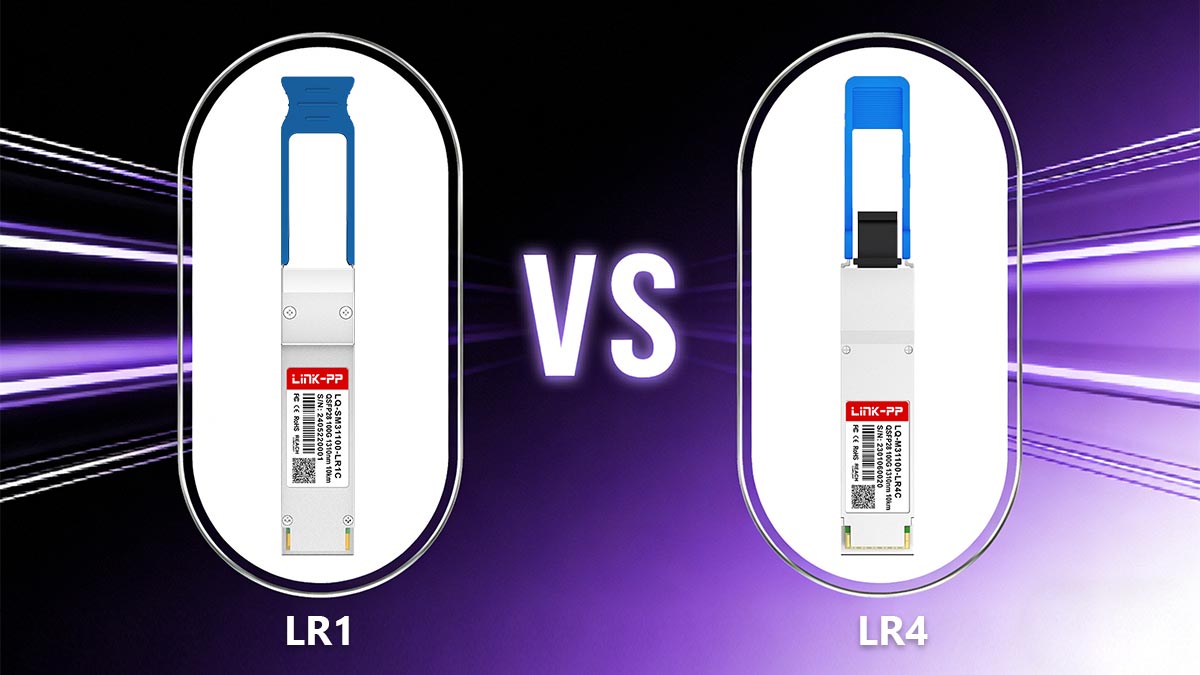

🟨 100GBASE-LR1 vs. LR4: qual è la vera differenza?
A prima vista, 100GBASE-LR1 e 100GBASE-LR4 potrebbero sembrare offrire lo stesso risultato: Ethernet a 100 Gbps su fibra monomodale. Tuttavia, le loro architetture sottostanti sono fondamentalmente diverse e tali differenze influiscono direttamente su costi, compatibilità, consumo energetico e scalabilità a lungo termine.
Comprendere questo confronto è fondamentale per chiunque progetti o aggiorni una rete a 100G.
▶ Architettura della lunghezza d'onda: progettazione a corsia singola vs. a corsie multiple
La differenza più importante risiede nel modo in cui ciascuno standard raggiunge la trasmissione a 100 Gbps.
100GBASE-LR4
LR4 utilizza un'architettura multi-lambda:
- 4 lunghezze d'onda × 25 Gbps ciascuna
- Ciascuna corsia trasporta una parte del segnale totale di 100G.
- Richiede multiplexing/demultiplexing ottico all'interno del modulo
100GBASE-LR1
LR1 utilizza un'architettura a singola lambda:
- 1 lunghezza d'onda × 100 Gbps
- L'intero segnale viene trasmesso su un unico canale ottico.
- Non è necessaria alcuna divisione della lunghezza d'onda ottica
In parole povere:
LR4 = “4 corsie di traffico”
LR1 = “1 corsia superveloce”
▶ Tecnologia di modulazione: NRZ vs. PAM4
Un altro elemento chiave che distingue questo caso è il metodo di modulazione.
LR4 utilizza NRZ (segnalazione a 2 livelli), mentre LR1 utilizza PAM4 (segnalazione a 4 livelli).
LR4 (NRZ)
- 1 bit per simbolo
- Più tollerante al rumore
- Per raggiungere i 100G sono necessarie più lunghezze d'onda.
LR1 (PAM4)
- 2 bit per simbolo
- Maggiore efficienza spettrale
- Più sensibile al rumore e richiede DSP + FEC
Scambio:
- LR4 = segnalazione più semplice, maggiore complessità ottica
- LR1 = ottica più semplice, elaborazione elettronica più avanzata
▶ Portata e distanza di trasmissione
Sia LR1 che LR4 sono progettati per trasmissioni a 100G su lunghe distanze tramite fibra monomodale, ma le caratteristiche di implementazione pratica differiscono.
| Standard |
Portata tipica |
Tipo di fibra |
| LR4 |
Fino a ~10 km |
SMF |
| LR1 |
Fino a circa 10 km (a seconda del sistema) |
SMF |
Approfondimento chiave:
- LR4 è stato ampiamente implementato e ha dimostrato la sua efficacia nel tempo
- LR1 raggiunge una portata simile ma si basa maggiormente sull'ottimizzazione DSP + FEC.
▶ Rischi di interoperabilità e compatibilità
Questa è una delle differenze più importanti nel mondo reale.
Interoperabilità LR4
- Basato su un design ottico multi-corsia consolidato
- Ampiamente supportato sulle piattaforme 100G preesistenti.
- Generalmente stabile in ambienti multi-vendor (con codice corretto)
Interoperabilità LR1
- Richiede il supporto di un host compatibile con PAM4
- Non sempre supportato su schede di linea o switch meno recenti.
- Più sensibile alle differenze di implementazione specifiche del fornitore
Realtà del settore: anche se entrambe sono "100G LR", LR1 e LR4 non sono intercambiabili.
Questa è una frequente fonte di problemi di implementazione discussi nelle comunità di ingegneri, soprattutto quando si utilizzano tecnologie di diversi fornitori o si aggiorna un'infrastruttura esistente.
▶ Impatto su costi, energia e approvvigionamento
LR4 (modello precedente)
- Maggiore numero di componenti ottici (4 laser)
- Maggiore complessità di produzione
- In genere, il costo per modulo è più elevato.
- Architettura matura ma meno efficiente
LR1 (modello più recente)
- La progettazione a laser singolo riduce la complessità ottica
- Minore consumo energetico per porta
- Spesso più conveniente su larga scala
- Meglio allineato con gli switch ad alta densità di nuova generazione
Approfondimenti sugli acquisti:
- LR4 viene spesso scelto per la compatibilità e la stabilità dei modelli precedenti.
- LR1 è la soluzione preferibile per le nuove implementazioni e per una scalabilità ottimizzata in termini di costi.
▶ Conclusioni strategiche
La scelta tra LR1 e LR4 non è solo tecnica, ma anche architettonica.
- LR4 rappresenta un'era ottica matura e multicanale
- LR1 rappresenta un passaggio verso ottiche Ethernet a singola lambda, guidate da DSP
Nella progettazione moderna dei data center, LR1 è sempre più preferito per la sua scalabilità ed efficienza in termini di costi, mentre LR4 rimane rilevante in ambienti legacy o con vincoli di compatibilità.
Successivamente, analizzeremo il confronto tra 100GBASE-LR1 e le ottiche DR e FR, e come scegliere la soluzione più adatta a diverse distanze di collegamento e architetture.

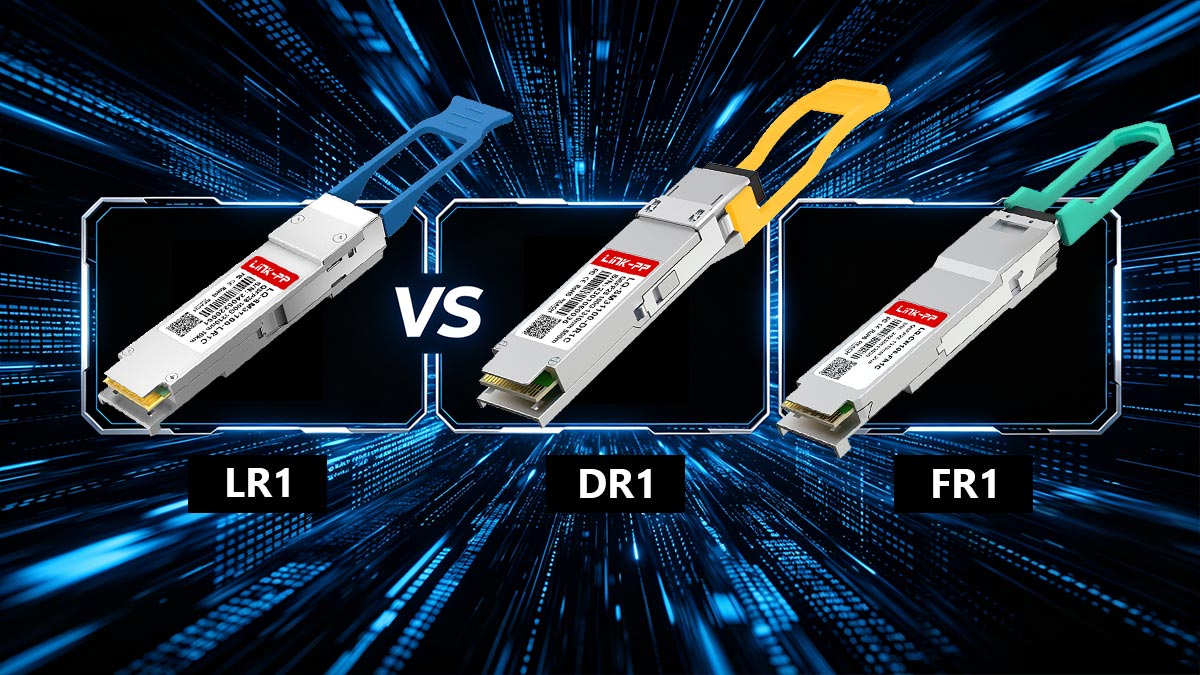

🟨 100GBASE-LR1 vs. DR vs. FR: quale ottica a singola lambda è più adatta al tuo collegamento?
Con l'evoluzione di Ethernet a 100G verso architetture a singola lambda, tre standard ottici chiave dominano le implementazioni moderne: 100GBASE-DR, 100GBASE-FR e 100GBASE-LR1. Sebbene possano sembrare simili perché tutti si basano sulla segnalazione PAM4 ad alta velocità su fibra monomodale, sono progettati per distanze di trasmissione e ruoli di rete molto diversi.
La scelta di quello giusto dipende principalmente dalla distanza del collegamento, dalla topologia e dal rapporto costi-efficacia.
1. Panoramica rapida basata sulla distanza
Il modo più semplice per comprendere la differenza è attraverso la portata:
| Standard |
Portata tipica |
Usa caso |
| 100GBASE DR |
~ 500 m |
Collegamenti di data center a breve distanza |
| 100GBASE-FR |
~ 2 km |
Interconnessione dei data center all'interno del campus/area metropolitana |
| 100GBASE-LR1 |
~ 10 km |
Metro DCI e reti di campus più ampie |
Questa progressione mostra una chiara gerarchia di progettazione: DR → FR → LR1 = aumento della portata e del budget di collegamento.
2. 100GBASE-DR: Collegamenti ad alta densità a corto raggio
DR (Data Center Reach) è progettato per ambienti di switching ad alta densità e a breve distanza.
Caratteristiche principali:
- Circa 500 metri su fibra monomodale
- Singola lunghezza d'onda di 1310 nm
- Modulazione PAM4
- Ottimizzato per connessioni leaf-spine interne ai data center.
Caso d'uso tipico:
- Connessioni rack-to-rack o pod-to-pod all'interno di data center hyperscale
La DR è l'opzione più conveniente in termini di costi per porta, ma ha una portata limitata.
3. 100GBASE-FR: Interconnessione per data center di fascia media
FR (Far Reach) estende ulteriormente il concetto di lambda singola.
Caratteristiche principali:
- Portata di circa 2 km su SMF
- Progettazione a lunghezza d'onda singola di 1310 nm
- PAM4 + DSP + FEC necessari
- Un buon equilibrio tra costo e distanza
FR è progettato per collegamenti a 100G a media distanza dove DR è insufficiente ma LR1 è sovradimensionato.
Caso d'uso tipico:
- Data center del campus
- collegamenti tra edifici
- Aggregazione dei margini metropolitani
FR è spesso considerato il punto di equilibrio ideale per le implementazioni a 100G su media distanza.
4. 100GBASE-LR1: Soluzione a singola lambda a lungo raggio
LR1 è progettato per la connettività a lunga distanza su scala metropolitana.
Caratteristiche principali:
- Portata fino a circa 10 km (a seconda della configurazione del sistema)
- Singola lunghezza d'onda di 1310 nm
- Modulazione PAM4 con requisiti DSP più stringenti
- Budget ottico più elevato rispetto a DR e FR
Caso d'uso tipico:
- Interconnessione del data center (DCI)
- Reti di aggregazione metropolitana
- Collegamenti dorsali interurbani o di grandi campus
LR1 è l'opzione più scalabile nella famiglia 100G a singola lambda per scenari di portata maggiore.
5. Come scegliere l'ottica 100G giusta
La decisione è dettata principalmente dalla distanza e dal progetto architettonico, non solo dal costo.
✔ Scegli DR se:
- I tuoi collegamenti si trovano all'interno di un unico data center.
- La distanza è inferiore a ~500 m
- Hai bisogno della massima densità di porte e del costo per connessione più basso.
✔ Scegli FR se:
- I tuoi collegamenti si estendono fino a circa 2 km
- Stai collegando edifici o strutture vicine
- Desideri un equilibrio tra costo e portata
✔ Scegli LR1 se:
- I tuoi collegamenti si avvicinano a ~10 km
- Stai costruendo reti metropolitane o DCI
- Hai bisogno di un'architettura single-lambda a prova di futuro
6. Approfondimento strategico: perché il modello Single-Lambda è importante
DR, FR e LR1 condividono tutti un'importante tendenza del settore: il passaggio dalla tecnologia ottica multicanale all'Ethernet basata su PAM4 a singola lambda.
Questo cambiamento comporta:
- Minore complessità ottica
- Maggiore densità di porte
- Scalabilità più agevole verso le generazioni a 200G e 400G.
- Riduzione del costo per bit nel tempo
Tuttavia, aumenta anche la dipendenza da:
- Elaborazione DSP
- correzione FEC
- Validazione della compatibilità della piattaforma
Key Takeaway
- DR = portata più breve, densità più elevata
- FR = connettività bilanciata di fascia media
- LR1 = soluzione metropolitana e DCI scalabile e ad ampio raggio
Anziché essere in competizione, questi tre standard costituiscono un kit di strumenti ottici ottimizzato per la distanza, destinato alle moderne reti a 100G.
Successivamente, esamineremo le considerazioni sulla compatibilità per 100GBASE-LR1, tra cui la codifica del fornitore, il supporto degli switch e i rischi di implementazione nel mondo reale.
🟨 Verifiche di compatibilità prima dell'implementazione di 100GBASE-LR1
Sebbene 100GBASE-LR1 segua gli standard Ethernet e sia ampiamente adottato nelle moderne architetture dei data center, le implementazioni reali spesso falliscono non a causa delle prestazioni ottiche, bensì per via di incompatibilità tra componenti ottici, switch e configurazioni di sistema.
In pratica, "100G LR1" non è sempre plug-and-play su tutte le piattaforme. Una corretta validazione è essenziale prima dell'implementazione.
① Supporto per schede prodotto e piattaforme
Il primo e più importante controllo consiste nel verificare se lo switch o il router supportano effettivamente le ottiche LR1.
Anche se un dispositivo supporta porte 100G, ciò non garantisce la compatibilità con tutti i tipi di ottiche 100G.
Considerazioni chiave:
- Alcune schede di linea 100G più vecchie supportano solo LR4 o specifici profili 100G QSFP28
- LR1 richiede hardware compatibile con PAM4 e supporto DSP.
- Potrebbero essere necessari aggiornamenti del firmware o del sistema operativo per l'abilitazione
Nota importante: due dispositivi con "porte QSFP28 da 100G" possono comunque comportarsi in modo diverso a seconda della generazione dell'ASIC e della matrice di supporto ottico.
② Codifica del fornitore e bloccaggio ottico
Uno dei problemi di implementazione più comuni deriva dalla codifica del ricetrasmettitore specifica del fornitore.
Gli interruttori moderni possono:
- Per impostazione predefinita, accetta solo ottiche con codice OEM.
- Rifiuta i moduli di terze parti a meno che non sia abilitata la modalità di compatibilità.
- Richiede la configurazione manuale "consenti ricetrasmettitore non supportato".
Questo significa:
- Un modulo LR1 fisicamente identico può funzionare su una piattaforma
- Ma essere bloccato o segnalato su un altro
Punto chiave: "Stesso standard" non garantisce "stesso comportamento di accettazione" da parte di tutti i fornitori.
③ Requisiti FEC (Forward Error Correction)
Nella maggior parte delle implementazioni reali, la correzione degli errori in avanti (FEC) non è opzionale per 100GBASE-LR1.
Poiché LR1 utilizza la modulazione PAM4, i margini del segnale sono più ristretti, rendendo essenziale la correzione degli errori.
La correzione degli errori in avanti (FEC) riduce il tasso di errore di bit (BER) correggendo gli errori di trasmissione al ricevitore.
Perché la FEC è importante:
- Migliora la stabilità del collegamento su distanze maggiori
- Compensa la sensibilità del segnale PAM4
- Consente il funzionamento in prossimità dei limiti di potenza ottica
Rischio di implementazione:
Se la FEC è disabilitata o non corrisponde tra gli endpoint:
- Il collegamento potrebbe non essere disponibile
- Oppure presentare prestazioni instabili sotto carico
④ Convalida della configurazione di switch e porte
Anche quando l'hardware supporta LR1, la configurazione della porta deve corrispondere ai requisiti ottici.
La lista di controllo include:
- Configurazione corretta della velocità della porta (modalità 100G abilitata)
- Modalità FEC corrispondente su entrambe le estremità
- Rilevamento corretto del tipo di ricetrasmettitore (profilo QSFP28 LR1)
- Assicurarsi che nessuna sovrascrittura forzata della compatibilità blocchi la negoziazione
Problema comune nella pratica: le porte configurate per il comportamento LR4 potrebbero non gestire correttamente le ottiche LR1 a causa di diverse esigenze elettriche e ottiche.
⑤ “Stesso nome ottico” non significa stesso comportamento
Uno degli aspetti più fraintesi dell'ottica 100G è la nomenclatura.
Per esempio:
- "100G LR" può riferirsi a LR4 nell'ecosistema di un fornitore
- La stessa etichetta può riferirsi a LR1 in un'altra generazione
- Alcune piattaforme trattano LR1, LR4 e persino FR come intercambiabili nella denominazione dell'interfaccia utente, ma non nel comportamento hardware.
Perché questo accade:
- I nomi commerciali non sono sempre rigorosamente standardizzati tra i vari fornitori.
- Il supporto ASIC interno definisce il comportamento effettivo
- L'architettura delle corsie ottiche (a corsia singola o a più corsie) è fondamentalmente diversa
Intuizione critica:
Anche se due moduli sono entrambi etichettati "100G LR", potrebbero:
- Utilizzare modulazioni diverse (PAM4 vs NRZ)
- Richiedono profili FEC diversi
- Essere fisicamente incompatibili a livello ottico

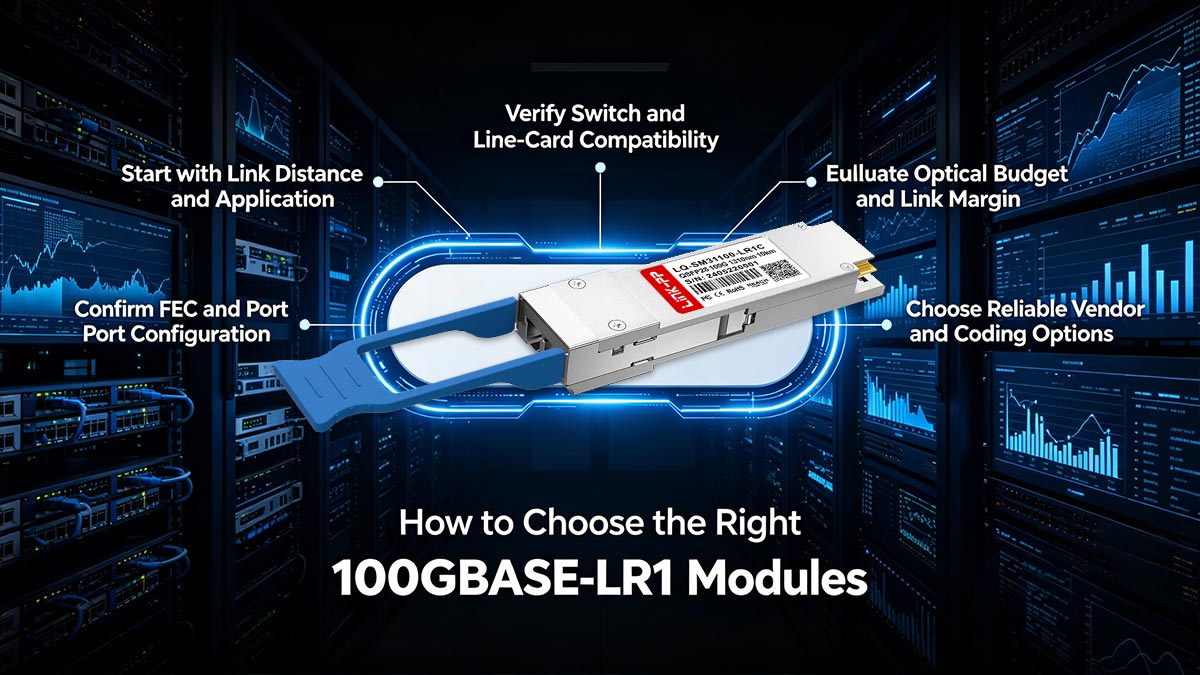

⑥ Riepilogo delle migliori pratiche di implementazione
Prima di implementare 100GBASE-LR1, eseguire sempre la seguente verifica:
- ✔ Matrice di supporto per ASIC e schede di linea di commutazione
- ✔ Restrizioni di codifica del fornitore o requisiti di sblocco
- ✔ Coerenza della configurazione FEC su entrambe le estremità
- ✔ Profilo della porta e modalità ottica corretti
- ✔ Vera compatibilità fisica (non solo somiglianza del nome)
100GBASE-LR1 è una soluzione ottica basata su standard, ma la sua corretta implementazione dipende in larga misura dalla compatibilità della piattaforma e dalla configurazione a livello di sistema, non solo dalle specifiche del ricetrasmettitore.
Nelle reti moderne, il rischio maggiore non è rappresentato dalle prestazioni ottiche, bensì dalla presunta interoperabilità basata unicamente sulla denominazione.
Successivamente, concluderemo con una guida pratica all'implementazione e un quadro decisionale per la scelta tra LR1 e altre opzioni ottiche a 100G nelle reti reali.

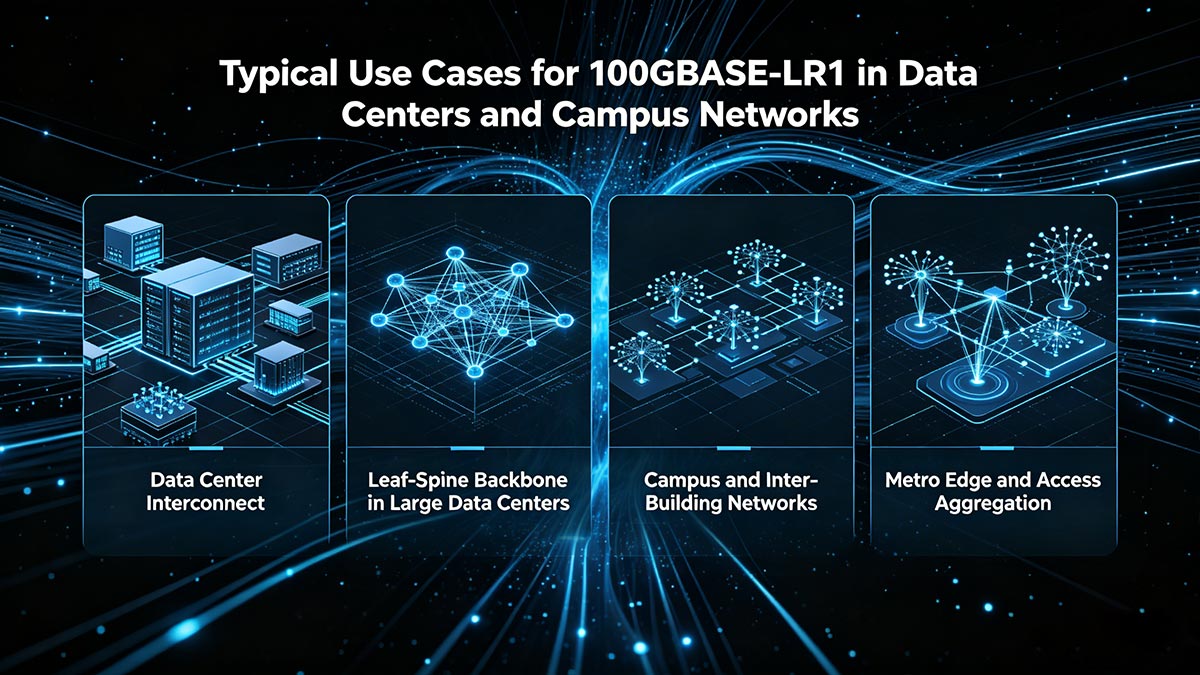

🟨 Casi d'uso tipici per 100GBASE-LR1 nei data center e nelle reti campus
Grazie al suo design a singola lambda da 100G, alla portata di circa 10 km e all'architettura economicamente vantaggiosa, 100GBASE-LR1 si adatta a un'ampia gamma di scenari di rete moderni. È particolarmente utile laddove la distanza supera i limiti FR (2 km) ma non è necessaria la complessità completa di DWDM o LR4 legacy.
Di seguito sono riportati gli scenari di implementazione più comuni e pratici in cui LR1 offre il massimo valore.
♦ Interconnessione tra data center (DCI)
Uno dei principali casi d'uso per LR1 è l'interconnessione dei data center.
Perché LR1 funziona bene:
- Supporta distanze fino a ~10 km su fibra monomodale
- Elimina la necessità di ottiche LR4 a più lunghezze d'onda.
- Costi e consumi energetici inferiori rispetto alle soluzioni DCI tradizionali.
Scenari tipici:
- Collegamento di due data center all'interno della stessa area metropolitana
- Collegamento tra sito primario e sito di backup
- Traffico est-ovest ad alta larghezza di banda tra le strutture
LR1 offre un'alternativa semplificata e scalabile a LR4 per collegamenti DCI di breve e media lunghezza.
♦ Architettura dorsale Leaf-Spine nei grandi data center
Nei data center di grandi dimensioni, non tutti i collegamenti sono brevi. Alcune connessioni spine-to-spine o cross-pod possono estendersi oltre le tipiche distanze DR/FR.
Dove si colloca LR1:
- Collegamenti a lunga distanza foglia-spina o spina-spina
- Infrastrutture di data center su scala inter-edificio o a livello di campus.
- Ambienti di commutazione ad alta densità che richiedono un minor numero di componenti ottici per porta
Vantaggio chiave:
- Mantiene un'elevata densità di porti estendendo la portata oltre i 2 km
LR1 consente collegamenti dorsali più lunghi senza modificare l'architettura o aggiungere complessità.
♦ Reti di campus e tra edifici
I campus aziendali e le reti universitarie spesso richiedono una connettività ad alta velocità affidabile tra gli edifici.
Perché LR1 è la scelta ideale:
- Copre distanze fino a circa 10 km senza amplificazione
- Utilizza l'infrastruttura standard in fibra monomodale OS2
- Consente di evitare i costi dei sistemi DWDM per distanze moderate.
Distribuzioni tipiche:
- Collegamenti tra le infrastrutture centrali e quelle di distribuzione all'interno del campus.
- Aggregazione tra edifici
- Connessioni di dorsale aziendale ad alta capacità
LR1 offre prestazioni di livello carrier senza la complessità tipica di questo tipo di soluzione.
♦ Aggregazione di Metro Edge e Access
Ai margini delle reti metropolitane, gli operatori devono aggregare il traffico proveniente da più punti di accesso e instradarlo verso le reti centrali.
Vantaggi di LR1 nell'area metropolitana:
- Gestisce collegamenti di aggregazione più lunghi (oltre le capacità FR)
- Supporta collegamenti uplink a 100G ad alta velocità
- Riduce la complessità ottica rispetto ai sistemi multi-lambda
Casi d'uso:
- Aggregazione passa al centro metropolitano
- nodi edge dell'ISP
- Supporto per il trasporto 5G e per il fronthaul/backhaul
LR1 viene sempre più utilizzato come componente base economicamente vantaggioso nelle reti Ethernet metropolitane.
♦ Migrazione dalle architetture LR4 alle architetture a singola lambda
Uno dei principali fattori che spingono all'adozione di LR1 è la migrazione dalle ottiche LR4 di vecchia generazione.
Perché le organizzazioni migrano:
- Riduzione del costo per porta 100G
- un basso consumo energetico
- Semplificare l'architettura ottica
- Allineamento con la futura evoluzione a singola lambda 200G/400G
Considerazioni in materia di migrazione:
- Garantire il supporto della piattaforma per PAM4 e FEC
- Verificare l'interoperabilità prima di sostituire i collegamenti LR4.
- Pianificare aggiornamenti graduali in ambienti misti
LR1 non è solo un sostituto, ma un percorso di aggiornamento lungimirante verso le ottiche Ethernet di prossima generazione.
Key Takeaway: 100GBASE-LR1 è ideale per ambienti in cui:
- La distanza supera i 2 km (limite FR) ma rimane entro i ~10 km
- Sono necessari sia un'elevata larghezza di banda che un'efficienza dei costi
- La progettazione di reti privilegia ottiche a singola lambda più semplici e scalabili
Dagli interconnessioni dei data center alle dorsali dei campus e alle reti periferiche metropolitane, LR1 offre una soluzione equilibrata che combina portata, efficienza e un'architettura pronta per il futuro, rendendola una delle scelte ottiche a 100G più strategiche oggi disponibili.
🟨 Errori comuni nella scelta di 100GBASE-LR1
Nonostante i suoi vantaggi, lo standard 100GBASE-LR1 viene spesso utilizzato in modo errato nelle implementazioni reali. La maggior parte dei problemi non deriva dal modulo ottico in sé, ma da presupposti errati in merito a compatibilità, configurazione e progettazione del collegamento. Questi sono esattamente i punti critici che si riscontrano ripetutamente nei forum di ingegneria e nei progetti reali.
1. Combinare LR1 con LR4 e aspettarsi l'interoperabilità
Uno degli errori più comuni è presumere che LR1 e LR4 possano funzionare insieme solo perché entrambe sono etichettate come "100G LR".
La realtà:
- LR1 = lunghezza d'onda singola (PAM4)
- LR4 = quattro lunghezze d'onda (NRZ)
- Architetture ottiche completamente diverse
Risultato:
- I collegamenti non verranno stabiliti
- Nessuna compatibilità del segnale ottico a livello fisico
Punto chiave: avere la stessa velocità (100G) non significa avere la stessa tecnologia.
2. Ignorare i requisiti della FEC
Un altro problema frequente è quello di trascurare le impostazioni della correzione degli errori in avanti (FEC).
Perché questo importa:
- LR1 si basa su PAM4, che ha margini di segnale più ristretti
- La correzione degli errori FEC è necessaria per mantenere un tasso di errore di bit (BER) accettabile.
Senza FEC, i collegamenti PAM4 presentano un BER significativamente più elevato e una maggiore instabilità.
Cosa succede se viene ignorato:
- Il collegamento potrebbe non essere disponibile
- Errori intermittenti sotto carico
- Distanza di trasmissione effettiva ridotta
Buona prassi: verificare sempre che la FEC sia abilitata e coerente su entrambe le estremità del collegamento.
3. Supponendo che tutte le ottiche 100G siano interoperabili
Molti utenti presumono che qualsiasi modulo 100G QSFP28 sia compatibile con un altro, indipendentemente dal tipo.
L'idea sbagliata:
- "Se entrambe le parti supportano 100G, dovrebbero connettersi."
La realtà:
- Diversi standard (LR1, LR4, FR, DR) utilizzano:
- Diversi schemi di modulazione
- Diverse strutture di corsia
- Diversi budget ottici
Risultato: ottiche incompatibili = nessun collegamento o prestazioni instabili.
Punto chiave: 100G indica una classe di velocità, non una garanzia di interoperabilità.
4. Acquistare basandosi sull'etichetta anziché sul budget di collegamento
Un errore sottile ma cruciale è quello di scegliere i componenti ottici basandosi sul nome o sul prezzo, anziché sui requisiti di collegamento effettivi.
Esempio comune:
- Scegliere LR1 per un collegamento breve di 100 m (eccessivo)
- Scelta di FR per un collegamento di 5 km (portata insufficiente)
Cosa si dovrebbe valutare invece:
- Distanza e tipo di fibra (SMF vs. MMF)
- Perdita totale del collegamento (connettori, giunzioni)
- Margine di stabilità richiesto
- Fattori ambientali e legati all'invecchiamento
L'approccio corretto: progettare in base al budget ottico, non all'etichetta di marketing.
5. Trascurare la compatibilità tra piattaforma e fornitore
Anche quando l'ottica in sé è corretta, possono sorgere problemi di compatibilità dovuti a:
- Limitazioni del firmware degli interruttori
- Restrizioni di codifica del fornitore
- Mancanza di supporto per LR1 su hardware meno recente
Risultato concreto:
- Ottica non riconosciuta
- Porta disabilitata o in stato di errore
- Sono necessarie le modifiche manuali
Buona prassi: Verificare sempre la compatibilità con:
- Matrice di supporto del fornitore di switch
- Moduli di terze parti testati (ove applicabile)
6. Saltare i test sul campo prima della distribuzione
Un altro passaggio spesso trascurato è la mancata convalida dei collegamenti LR1 in un ambiente controllato prima del rilascio in produzione.
rischi:
- Incongruenza inattesa del FEC
- Degradazione del segnale sotto carico
- differenze comportamentali specifiche del fornitore
Raccomandazione:
- Test dei collegamenti LR1 in ambiente di test
- Verifica la stabilità, il BER e le metriche di monitoraggio.
- Verificare l'interoperabilità prima di implementare la scalabilità.
La maggior parte dei problemi di implementazione di 100GBASE-LR1 dipendono da presupposti errati, non dalla tecnologia.
Evita questi errori comuni:
- ❌ Mescolare LR1 e LR4
- ❌ Ignorare i requisiti della FEC
- ❌ Presupponendo che tutte le ottiche 100G siano compatibili
- ❌ Scegliere le ottiche in base al nome anziché al budget di collegamento
Concentrandosi su architettura, compatibilità e condizioni di collegamento reali, è possibile sfruttare appieno i vantaggi di LR1, evitando gli inconvenienti costosi che molti team incontrano durante l'implementazione.
🟨 Domande frequenti: Nozioni di base su 100GBASE-LR1, lunghezza d'onda, velocità Ethernet e portata
- Lunghezza d'onda: ~1310nm
- Velocità: 100 Gbps
- Raggiungere: Fino a ~10 km
- Fibra: Modalità singola (OS2)
- Connettore: LC duplex
- Modulazione: PAM4
- FEC: Obbligatorio
❓ Qual è la lunghezza d'onda di 100GBASE-LR1?
100GBASE-LR1 opera a una lunghezza d'onda centrale di circa 1310 nm. Questa lunghezza d'onda è ottimizzata per la fibra monomodale (SMF), offrendo bassa attenuazione e prestazioni stabili su distanze maggiori.
❓ Qual è la velocità di Ethernet a 100G?
Ethernet a 100G (100GbE) offre una velocità di trasmissione dati di 100 gigabit al secondo (100 Gbps). In LR1, questo risultato viene ottenuto utilizzando la modulazione PAM4, che trasmette 2 bit per simbolo su un singolo canale ottico.
❓ Qual è la portata tipica di 100GBASE-LR1?
100GBASE-LR1 supporta in genere distanze di trasmissione fino a 10 km su fibra monomodale (OS2). La portata effettiva può variare a seconda di:
- Perdita di collegamento (connettori, giunzioni)
- Implementazione della FEC
- Progettazione del sistema e margine
❓ 100GBASE-LR1 è uno standard IEEE?
Sì. 100GBASE-LR1 è definito nello standard IEEE 802.3 per Ethernet a 100G. Fa parte della transizione del settore verso ottiche a singola lambda a 100G che utilizzano la segnalazione PAM4.
❓ Che tipo di connettore utilizza 100GBASE-LR1?
La maggior parte dei ricetrasmettitori 100GBASE-LR1 utilizza un connettore LC duplex. Ciò consente la trasmissione e la ricezione su due fibre (Tx/Rx) nei sistemi di cablaggio monomodale standard.
❓ Che tipo di fibra è necessaria per 100GBASE-LR1?
Lo standard 100GBASE-LR1 richiede fibra monomodale (SMF), in genere OS2. La fibra multimodale (MMF) non è supportata a causa delle limitazioni di distanza e lunghezza d'onda.
❓ Lo standard 100GBASE-LR1 richiede la correzione degli errori (FEC)?
Sì, la correzione degli errori in avanti (FEC) è generalmente necessaria. Poiché LR1 utilizza la segnalazione PAM4, la FEC è essenziale per:
- Mantenere bassi i tassi di errore di bit (BER)
- Garantire una trasmissione stabile su lunghe distanze
❓ 100GBASE-LR1 è adatto all'uso nei data center?
Sì. 100GBASE-LR1 è ampiamente utilizzato nei data center, in particolare per:
- Interconnessione del data center (DCI)
- Collegamenti alla dorsale del campus
- Aggregazione dei margini metropolitani
È più adatto per distanze superiori a 2 km, dove le ottiche FR sono insufficienti.
🟨 Come scegliere i moduli 100GBASE-LR1 giusti
La scelta del ricetrasmettitore 100GBASE-LR1 più adatto non si limita alla conformità alle specifiche, ma mira a garantire prestazioni affidabili, piena compatibilità e scalabilità a lungo termine nella propria rete.
In base a tutto quanto trattato in questa guida, la decisione dovrebbe seguire un percorso di valutazione chiaro e pratico.
Inizia con la distanza di collegamento e l'applicazione
Prima di scegliere un modulo, definisci il tuo scenario di implementazione effettivo:
- Fino a circa 500 m → DR è più adatto
- Fino a ~2 km → FR potrebbe essere la soluzione migliore
- Fino a ~10 km → LR1 è la scelta giusta
Se il tuo link rientra nella autonomia 2–10 kmLR1 offre il miglior equilibrio tra portata, costo e semplicità.
Verificare la compatibilità dello switch e della scheda di linea.
Verificate sempre che la vostra apparecchiatura supporti LR1:
- Verifica gli elenchi di compatibilità del fornitore dell'interruttore.
- Assicurarsi che la piattaforma supporti PAM4 e FEC
- Verificare le versioni del firmware/sistema operativo, se necessario.
Questo passaggio previene il problema più comune: acquistare un'ottica corretta che l'interruttore non è in grado di utilizzare.
Confermare la configurazione di FEC e della porta.
Poiché LR1 dipende dalla segnalazione PAM4:
- Assicurarsi che FEC sia abilitato e corrispondente su entrambe le estremità
- Convalidare le impostazioni della porta per il funzionamento 100G LR1
- Evitare configurazioni non corrispondenti che possono causare instabilità
Configurazione stabile = collegamento stabile.
Valutare il budget ottico e il margine di collegamento
Non scegliete le ottiche basandovi solo sulle etichette.
Calcola invece:
- Distanza totale delle fibre
- Perdita di connettori e giunzioni
- Margine di sicurezza richiesto
LR1 dovrebbe essere selezionato quando il budget ottico è in linea con le reali condizioni del collegamento, e non solo con la portata teorica.
Scegliete un fornitore affidabile e opzioni di codifica
Per evitare rischi di interoperabilità:
- Utilizzare moduli con codifica di compatibilità verificata
- Valutate i fornitori che supportano ambienti multi-vendor.
- Garantire il controllo qualità e gli standard di collaudo
Ciò è particolarmente importante nelle reti miste o nelle implementazioni su larga scala.
Pianificare la scalabilità futura
LR1 fa parte del più ampio passaggio all'ottica a singola lambda.
Scegliere LR1 oggi ti aiuta a:
- Allineamento con l'evoluzione tecnologica 200G/400G
- Semplificare gli aggiornamenti futuri
- Mantenere un'architettura coerente tra le diverse generazioni.
Raccomandazione finale
Scegli 100GBASE-LR1 quando hai bisogno di:
- Trasmissione affidabile di classe 10 km su fibra monomodale
- Costo inferiore rispetto alla LR4
- Un'architettura a singola lambda pronta per il futuro.
Evitatelo quando:
- La tua piattaforma non supporta PAM4/FEC
- La distanza del collegamento è significativamente più breve (DR/FR è più conveniente).
Pronti a implementare la soluzione 100GBASE-LR1 più adatta alle vostre esigenze?
Se state pianificando un'implementazione o un aggiornamento della vostra rete esistente, la scelta del partner giusto per i ricetrasmettitori è importante quanto la scelta dello standard corretto.
Esplora i moduli 100GBASE-LR1 di alta qualità e testati per la compatibilità presso LINK-PP Negozio ufficiale, dove puoi trovare:
- Soluzioni compatibili con più fornitori
- Ottiche a costi ottimizzati per data center e telecomunicazioni
- Supporto di esperti per scenari di implementazione reali.
Scegliere oggi il modulo giusto garantisce prestazioni stabili, costi inferiori e un percorso più agevole verso futuri aggiornamenti di rete.
