Progettazione di moduli SFP a gabbia: spiegazione della schermatura EMI e termica.

Le moderne infrastrutture di rete continuano a evolversi verso velocità di trasmissione dati più elevate, una maggiore densità di porte e design hardware sempre più compatti. Man mano che switch, router e sistemi di trasporto ottico gestiscono volumi di traffico sempre maggiori, il mantenimento dell'integrità del segnale e della stabilità operativa diventa più complesso. Le interferenze elettromagnetiche (EMI) e il calore eccessivo sono due fattori critici che possono influire negativamente sulle prestazioni della rete, sull'affidabilità delle apparecchiature e sull'efficienza del sistema a lungo termine.

Un modulo SFP con involucro metallico (Cage SFP) svolge un ruolo ben più importante del semplice fissaggio di un ricetrasmettitore ottico. Il suo involucro metallico contribuisce a controllare le emissioni elettromagnetiche, garantisce la continuità della messa a terra e favorisce la dissipazione del calore all'interno delle apparecchiature di rete. Con l'aumento delle velocità di trasmissione e la crescente complessità degli ambienti di implementazione, la comprensione delle funzioni di schermatura EMI e termica dei moduli Cage SFP diventa fondamentale per progettisti di rete, ingegneri e operatori di infrastrutture.

Questo articolo esplora diversi aspetti chiave della tecnologia Cage SFP, tra cui:

• Struttura e scopo degli assemblaggi Cage SFP

• I principi fondamentali della schermatura EMI nelle reti ad alta velocità

• Sfide nella gestione termica e meccanismi di dissipazione del calore

• Caratteristiche progettuali che migliorano l'efficacia della schermatura

• Standard di settore, requisiti di conformità e pratiche di implementazione

• Sviluppi futuri nelle tecnologie di schermatura e controllo termico

Comprendendo questi fattori, le organizzazioni possono valutare meglio i progetti Cage SFP e il loro contributo ad ambienti di rete ottica affidabili e ad alte prestazioni.

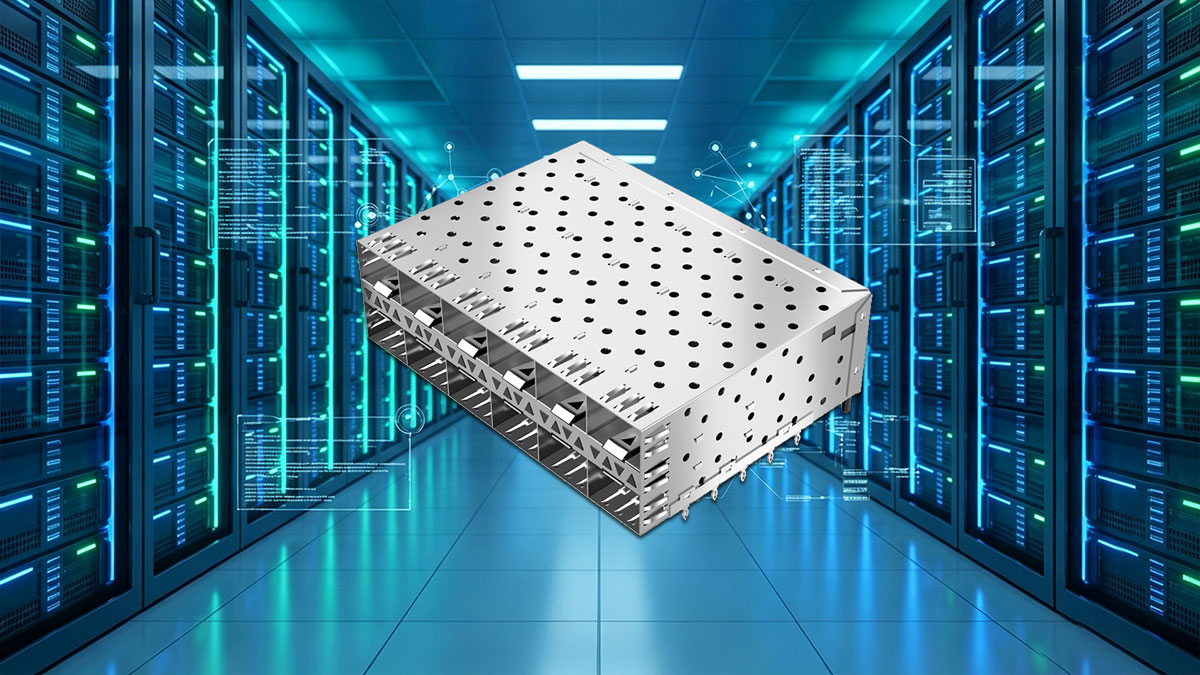

? What Is a Cage SFP?

Un Cage SFP è una struttura di alloggiamento meccanica ed elettrica progettata per contenere in modo sicuro i moduli ricetrasmettitori ottici Small Form-Factor Pluggable (SFP) all'interno di apparecchiature di rete come switch, router e sistemi di trasporto ottico. Fornisce un'interfaccia standardizzata tra il ricetrasmettitore e il dispositivo host, garantendo una connessione fisica stabile, una trasmissione del segnale affidabile e un corretto allineamento durante le operazioni di hot-swappable. Negli ambienti di rete ad alta velocità, il Cage SFP svolge anche un ruolo fondamentale nel mantenere la stabilità del sistema in condizioni di elevata densità e rumore elettrico.

Oltre alla sua funzione meccanica, un modulo Cage SFP funge da parte integrante della strategia di controllo elettromagnetico e termico del sistema. Grazie a un involucro metallico conduttivo collegato al piano di massa del PCB, contribuisce a ridurre le dispersioni elettromagnetiche e a proteggere i segnali sensibili ad alta velocità dalle interferenze esterne. Allo stesso tempo, la sua struttura fisica favorisce il flusso d'aria attorno al modulo ricetrasmettitore, contribuendo indirettamente alla dissipazione del calore e all'equilibrio termico complessivo in ambienti con un'elevata densità di porte.

Struttura di base di un gruppo SFP a gabbia

Un modulo Cage SFP è composto da diversi componenti progettati con precisione che lavorano insieme per garantire stabilità meccanica, messa a terra elettrica e prestazioni di schermatura. Costituisce l'interfaccia fondamentale tra la scheda host e il modulo ottico, influenzando direttamente la qualità del segnale e l'affidabilità del sistema.

Gli elementi strutturali principali in genere includono:

• Alloggiamento a gabbia metallica per la protezione meccanica e il contenimento delle interferenze elettromagnetiche.
• Contatti a molla (dita EMI) per la continuità di messa a terra
• Telaio di allineamento per connettori montati su PCB
• Dispositivi di bloccaggio e ritenzione per un inserimento sicuro del modulo.

Questi componenti assicurano che il modulo SFP rimanga saldamente in posizione, garantendo al contempo una messa a terra elettrica continua. La precisione di queste interfacce meccaniche influisce direttamente sulla perdita di inserzione, sull'integrità del segnale e sull'efficacia della schermatura elettromagnetica. La gabbia metallica contribuisce inoltre a definire i percorsi del flusso d'aria, che possono influenzare il comportamento termico in installazioni ad alta densità.

Scopo della gabbia nei sistemi basati su SFP

Lo scopo principale di un Cage SFP è quello di fornire un ambiente stabile, schermato e termicamente adeguato per il funzionamento dei ricetrasmettitori ottici. Oltre a proteggere fisicamente il modulo, la sua funzione più ampia si estende al mantenimento delle prestazioni del sistema in ambienti elettricamente e termicamente difficili.

I ruoli funzionali chiave includono:

• Ritenzione meccanica dei moduli SFP sostituibili a caldo
• Realizzazione di un percorso di massa continuo per la soppressione delle interferenze elettromagnetiche.
• Riduzione delle perdite elettromagnetiche tra porte adiacenti
• Supporto per il controllo del flusso d'aria nelle aree portuali ad alta densità

Queste funzioni lavorano in sinergia per garantire che i segnali ottici ad alta velocità rimangano stabili anche in ambienti con rumore elettromagnetico significativo o accumulo di calore. La gabbia diventa a tutti gli effetti parte integrante della strategia di progettazione a livello di sistema per il mantenimento dell'integrità elettrica e termica.

Applicazioni comuni della tecnologia Cage SFP

Le strutture Cage SFP sono ampiamente utilizzate nelle moderne infrastrutture di rete, dove affidabilità, densità e prestazioni sono requisiti fondamentali. Il loro design standardizzato le rende adatte a una vasta gamma di tipologie di apparecchiature e ambienti operativi.

Gli scenari applicativi tipici includono:

• Piattaforme di switching e aggregazione per data center
• Apparecchiature di rete aziendali centrali e periferiche
• sistemi di accesso e trasporto delle telecomunicazioni
• Sistemi Ethernet industriali operanti in ambienti con forti interferenze elettromagnetiche.

Questi ambienti spesso presentano un'elevata densità di porte e velocità di trasmissione dati elevate, fattori che aumentano l'importanza di una schermatura efficace e di un controllo termico. Il modulo Cage SFP fornisce una base solida che consente ai ricetrasmettitori ottici di funzionare in modo affidabile in queste diverse condizioni di implementazione.

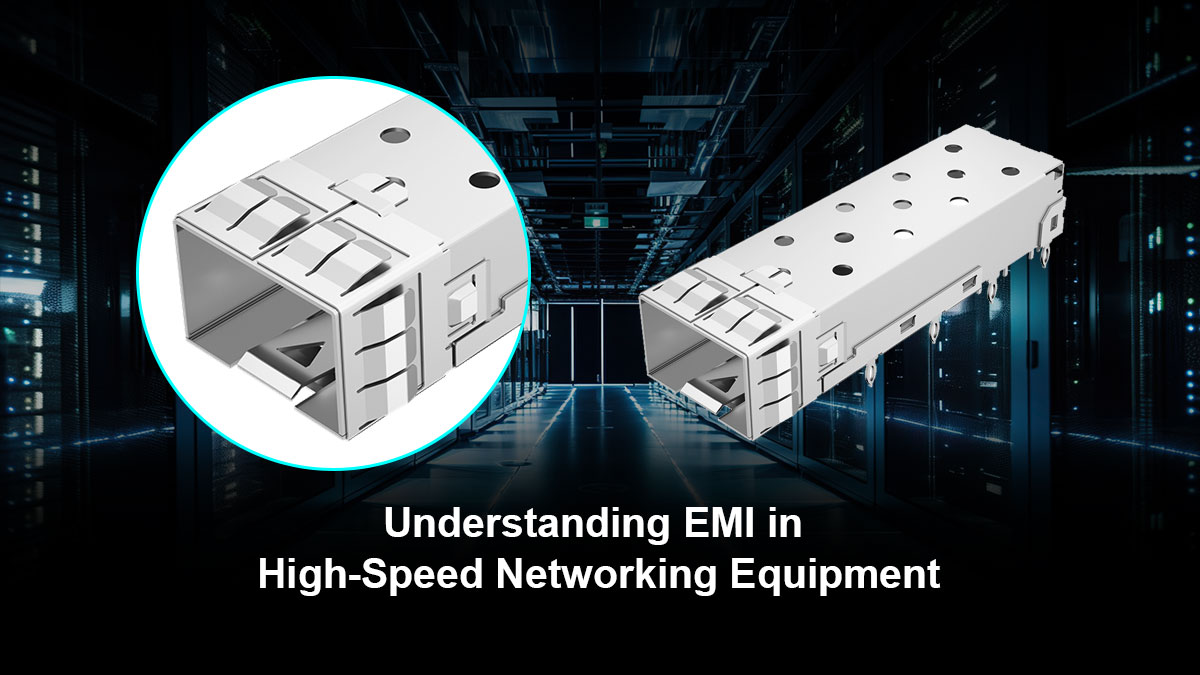

? Understanding EMI in High-Speed Networking Equipment

Le interferenze elettromagnetiche (EMI) rappresentano un fenomeno fisico critico nei sistemi di rete ad alta velocità, in cui l'energia elettromagnetica indesiderata disturba la trasmissione del segnale e degrada le prestazioni complessive del sistema. Negli ambienti di interconnessione ottica ed elettrica, le EMI possono provenire da componenti elettronici vicini, circuiti di alimentazione o persino da linee dati ad alta velocità adiacenti. Con l'aumento delle velocità di trasmissione dati, la tolleranza al rumore elettromagnetico si riduce significativamente, rendendo il controllo delle EMI un requisito fondamentale per il mantenimento dell'integrità del segnale e dell'affidabilità della rete.

Che cosa sono le interferenze elettromagnetiche (EMI)?

Le interferenze elettromagnetiche nelle apparecchiature di rete ad alta velocità possono essere classificate in base a come l'energia elettromagnetica indesiderata viene generata e trasmessa. Comprendere queste differenze aiuta a chiarire perché sono necessarie strutture di schermatura come i moduli Cage SFP per mantenere prestazioni del segnale stabili in ambienti ottici densi.

In pratica, le interferenze elettromagnetiche (EMI) si comportano in modo diverso a seconda che si propaghino attraverso l'aria o attraverso percorsi conduttivi fisici, il che influisce direttamente sulle modalità di mitigazione in fase di progettazione del sistema.

Questa classificazione evidenzia che l'EMI non è un problema derivante da una singola fonte, bensì un fenomeno di interferenza multi-percorso che deve essere affrontato sia a livello strutturale che di sistema.

Un'efficace mitigazione delle interferenze elettromagnetiche (EMI) nei progetti Cage SFP si basa sulla combinazione dell'efficacia della schermatura dell'involucro con una solida architettura di messa a terra, al fine di sopprimere simultaneamente le interferenze irradiate e condotte.

Perché le interfacce ottiche ad alta velocità sono vulnerabili

Le interfacce ottiche ad alta velocità, come SFP, SFP+ e moduli a velocità di trasmissione più elevate, utilizzano circuiti front-end elettrici estremamente sensibili. Con l'aumento delle velocità di trasmissione, i margini di segnale si riducono, rendendo queste interfacce più suscettibili alle interferenze elettromagnetiche esterne.

I principali fattori che aumentano la vulnerabilità includono:

• Frequenze di segnalazione più elevate con ridotta tolleranza al rumore
• Configurazioni dense di porte che aumentano l'accoppiamento elettromagnetico
• Tracce PCB miniaturizzate con spaziatura più stretta
• Aumento dell'attività parallela di elaborazione dati all'interno di spazi hardware limitati.

Queste condizioni creano un ambiente in cui anche minime fluttuazioni elettromagnetiche possono introdurre jitter, distorsione del segnale o problemi di sincronizzazione. Inoltre, la vicinanza tra le gabbie dei ricetrasmettitori può generare effetti di accoppiamento tra le porte adiacenti se l'efficacia della schermatura è insufficiente.

Conseguenze di uno scarso controllo delle interferenze elettromagnetiche

Un controllo inadeguato delle interferenze elettromagnetiche (EMI) nelle apparecchiature di rete può causare una vasta gamma di problemi di prestazioni e affidabilità. Questi effetti potrebbero non essere sempre immediatamente visibili, ma spesso si accumulano nel tempo, riducendo l'efficienza del sistema e aumentando la complessità della manutenzione.

Le conseguenze più comuni includono:

• Aumento del tasso di errore di bit dovuto alla trasmissione di segnali corrotti.
• Frequenti ritrasmissioni di pacchetti che influiscono sulla velocità di trasmissione della rete.
• Stabilità ridotta del collegamento in condizioni di traffico intenso.
• Mancato rispetto degli standard di conformità alla compatibilità elettromagnetica (EMC).

Nel tempo, questi problemi possono anche contribuire allo stress termico e al degrado dei componenti, poiché i processi di correzione degli errori e di ritrasmissione aumentano il carico di lavoro del sistema. Nelle implementazioni ad alta densità, uno scarso controllo delle interferenze elettromagnetiche (EMI) può anche portare a interferenze tra porte, in cui l'attività di un ricetrasmettitore influenza i canali vicini.

Una mitigazione efficace delle interferenze elettromagnetiche (EMI) è pertanto essenziale non solo per ottimizzare le prestazioni, ma anche per garantire l'affidabilità operativa a lungo termine nei moderni ambienti di rete ad alta velocità.

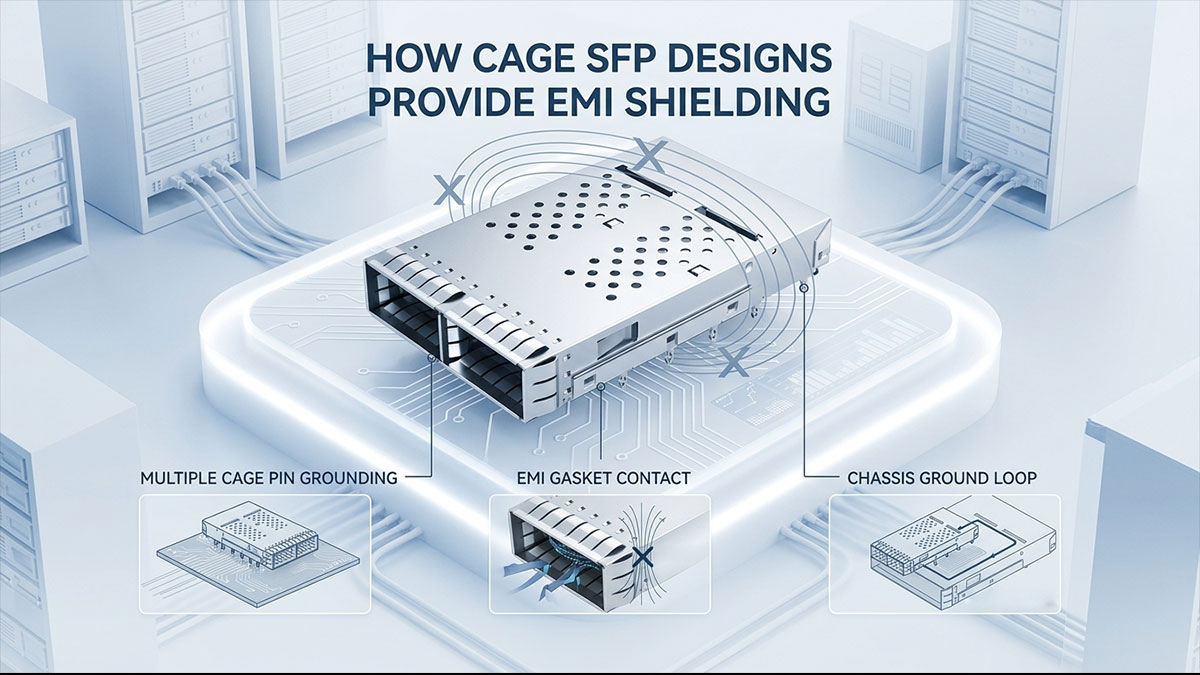

? How Cage SFP Designs Provide EMI Shielding

I moduli SFP con struttura a gabbia offrono un efficace controllo delle interferenze elettromagnetiche creando un involucro conduttivo e messo a terra attorno all'area di interfaccia del ricetrasmettitore. Questa struttura funge da schermatura localizzata di tipo Faraday, contenendo le emissioni ad alta frequenza e impedendo al rumore elettromagnetico esterno di accoppiarsi ai percorsi di segnale sensibili. Nelle apparecchiature di rete ad alta velocità, questa funzione di schermatura è essenziale per mantenere l'integrità del segnale su array di porte densamente popolati, dove più ricetrasmettitori operano simultaneamente.

Grazie all'integrazione della struttura meccanica con i percorsi di messa a terra elettrica, gli assemblaggi Cage SFP riducono sia le interferenze elettromagnetiche irradiate che quelle condotte. Ciò garantisce prestazioni stabili del modulo ottico anche in ambienti con significativa attività elettromagnetica.

Principi di schermatura alla base della costruzione di gabbie metalliche

L'efficacia di schermatura fondamentale di un Cage SFP si basa sulla sua capacità di creare una barriera conduttiva continua che devia l'energia elettromagnetica lontano dai circuiti sensibili. La gabbia metallica lavora in sinergia con il piano di massa del PCB per formare un percorso a bassa impedenza per le correnti indesiderate.

Questo meccanismo di schermatura si basa su una continuità elettrica e meccanica rigorosamente controllata.

I principi chiave includono:

• Riflessione delle onde elettromagnetiche ai confini conduttivi
• Assorbimento e dissipazione dell'energia elettromagnetica residua
• Continuità di massa tra la struttura della gabbia e il piano di riferimento del PCB
• Riduzione delle aree ad anello che possono captare o irradiare rumore

Questi principi lavorano in sinergia per ridurre al minimo l'accoppiamento elettromagnetico tra il modulo ricetrasmettitore e i componenti elettronici circostanti. Il risultato è una maggiore stabilità del segnale, soprattutto in ambienti ad alta velocità dove anche le interferenze più lievi possono influire sulle prestazioni.

L'efficacia di questa schermatura dipende in larga misura dalla conduttività del materiale, dalla qualità del contatto e dalla precisione meccanica dell'assemblaggio della gabbia.

Principali caratteristiche di schermatura EMI nei moderni design SFP a gabbia.

Le moderne strutture Cage SFP incorporano molteplici caratteristiche ingegneristiche specificamente progettate per migliorare la compatibilità elettromagnetica e ridurre la dispersione del rumore. Queste caratteristiche garantiscono prestazioni di schermatura costanti in diverse condizioni operative e configurazioni delle apparecchiature.

Gli elementi tipici di progettazione incentrati sulla compatibilità elettromagnetica (EMI) includono:

• Contatti a molla che garantiscono una connessione di messa a terra continua
• Materiali per alloggiamenti metallici conduttivi ad alta efficienza di schermatura
• Strutture di messa a terra multipunto per percorsi a bassa impedenza
• Guarnizioni EMI per ridurre le perdite nelle giunzioni meccaniche
• Aperture della gabbia tagliate con precisione e ottimizzate per ridurre al minimo le emissioni in uscita.

Ciascuno di questi elementi svolge un ruolo distinto nel rafforzare il sistema di schermatura complessivo. Ad esempio, le linguette a molla mantengono un contatto elettrico stabile anche in caso di ripetuti cicli di inserimento del modulo, mentre la messa a terra multipunto riduce le variazioni di impedenza localizzate che possono indebolire la soppressione delle interferenze elettromagnetiche.

Efficacia della schermatura in diversi ambienti di rete

Le prestazioni della schermatura Cage SFP variano a seconda delle condizioni di implementazione, in particolare in ambienti con diversi livelli di attività elettromagnetica e densità di porte. I design ad alte prestazioni sono ottimizzati per mantenere una soppressione EMI costante in questi diversi scenari.

I requisiti di schermatura in genere variano a seconda dell'ambiente, ad esempio:

• Reti aziendali con rumore elettromagnetico moderato
• Centri dati con configurazioni di switch ad alta densità
• Sistemi di telecomunicazione esposti all'aggregazione di segnali a lunga distanza
• Ambienti industriali con forti interferenze dovute a macchinari elettrici

In ogni caso, il modulo Cage SFP deve mantenere una messa a terra stabile e un efficace contenimento elettromagnetico nonostante le variazioni dei livelli di rumore esterni e delle condizioni termiche interne. Le implementazioni in data center ad alta densità, ad esempio, richiedono una schermatura più robusta a causa della vicinanza tra le porte attive, mentre gli ambienti industriali esigono una maggiore resistenza alle sorgenti EMI esterne.

Queste differenze evidenziano l'importanza di prestazioni di schermatura adattabili per garantire un funzionamento coerente dei ricetrasmettitori ottici in diverse applicazioni reali.

? Thermal Challenges in SFP and SFP+ Deployments

La gestione termica è diventata un vincolo di progettazione critico nelle implementazioni SFP e SFP+ a causa del continuo aumento delle velocità di trasmissione dati, della maggiore densità di porte e del crescente consumo energetico per ricetrasmettitore. Poiché i moduli ottici operano a velocità più elevate, generano più calore in uno spazio fisico compatto, rendendo il controllo della temperatura essenziale per mantenere prestazioni stabili e affidabilità a lungo termine. In ambienti di commutazione ad alta densità, anche piccole inefficienze termiche possono accumularsi, portando a temperature elevate dello chassis e a una riduzione della stabilità del sistema.

Perché la produzione di calore è in aumento

L'aumento del carico termico nei moderni sistemi SFP e SFP+ è direttamente collegato all'evoluzione degli standard di rete ad alta velocità e ai requisiti più complessi di elaborazione interna del segnale. Con l'aumento del throughput dei dati, aumenta anche la potenza necessaria per alimentare i componenti ottici ed elettrici.

I principali fattori che contribuiscono all'aumento della produzione di calore includono:

• Velocità di segnalazione più elevate richiedono circuiti che consumano più energia.
• Funzioni integrate di elaborazione del segnale e di temporizzazione all'interno dei moduli
• Maggiore densità di porte nelle piattaforme di switching compatte
• Funzionamento continuo in condizioni di traffico full-duplex.

Questi fattori, nel loro insieme, aumentano la densità termica per unità rack, sottoponendo i meccanismi di raffreddamento a livello di sistema a uno stress maggiore. Negli ambienti ad alte prestazioni, l'accumulo di calore non è uniforme, creando spesso punti caldi localizzati attorno a gabbie SFP densamente popolate.

Fonti comuni di calore nelle apparecchiature di rete ottica

Il calore negli ambienti SFP e SFP+ viene generato non solo dal modulo ottico stesso, ma anche dai componenti elettronici circostanti e dall'architettura del sistema. Comprendere queste fonti di calore è essenziale per una progettazione termica efficace e per l'ottimizzazione degli SFP Cage.

Le principali fonti di calore includono:

• Driver laser e componenti di trasmissione ottica
• Circuiti DSP e di condizionamento del segnale all'interno del modulo
• Componenti di regolazione dell'alimentazione sulla scheda PCB principale
• Ricetrasmettitori ad alta velocità adiacenti operanti in stretta prossimità

Ciascuno di questi componenti contribuisce al carico termico complessivo all'interno della zona della porta. Nei pannelli frontali degli switch densamente popolati, l'accumulo di calore può diventare particolarmente pronunciato a causa dello spazio limitato tra le gabbie, riducendo l'efficienza della convezione naturale.

Questi effetti termici localizzati rendono necessario che le strutture Cage SFP svolgano un ruolo indiretto ma importante nel guidare il flusso d'aria e nel supportare i percorsi di dissipazione del calore.

Impatto delle temperature eccessive sulle prestazioni

Quando le temperature superano gli intervalli operativi ottimali, i moduli SFP e SFP+ possono presentare una serie di problemi di degrado delle prestazioni che influiscono direttamente sull'affidabilità della rete e sull'integrità dei dati. Questi effetti sono spesso progressivi e possono peggiorare in caso di funzionamento prolungato ad alto carico.

I comuni impatti sulle prestazioni legati alla temperatura includono:

• Riduzione dell'efficienza del segnale ottico e della stabilità della potenza di uscita.
• Aumento dei tassi di errore di bit dovuto alla deriva del segnale indotta dalla temperatura.
• Invecchiamento accelerato dei componenti a semiconduttore e laser
• Attivazione dei meccanismi di limitazione termica nei moduli avanzati

Nei casi più gravi, il calore eccessivo può anche innescare il degrado automatico del collegamento o arresti temporanei per proteggere l'integrità dell'hardware. Ciò non solo influisce sulle prestazioni delle singole porte, ma può anche avere un impatto sulla velocità di trasmissione complessiva del sistema in implementazioni ad alta densità.

Una gestione termica efficace è pertanto essenziale per garantire che i sistemi SFP e SFP+ mantengano prestazioni costanti sotto carichi di lavoro continui ad alta larghezza di banda, soprattutto in ambienti in cui gli assemblaggi Cage SFP sono ravvicinati e il flusso d'aria è limitato.

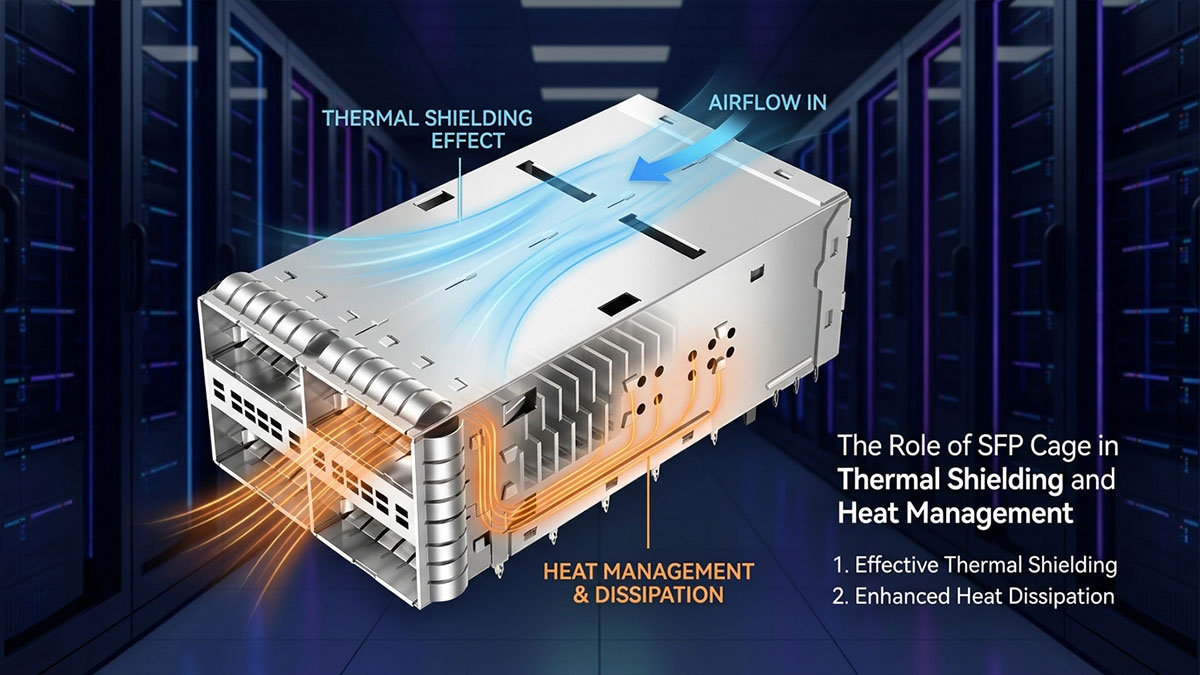

? The Role of Cage SFP in Thermal Shielding and Heat Management

Le strutture a gabbia per SFP contribuiscono alle prestazioni termiche modellando il flusso d'aria, facilitando i percorsi di conduzione del calore e stabilizzando la distribuzione della temperatura attorno alle interfacce dei ricetrasmettitori ad alta densità. Sebbene siano progettate principalmente per il supporto meccanico e il controllo delle interferenze elettromagnetiche (EMI), la loro struttura metallica e il loro posizionamento influenzano direttamente il modo in cui il calore viene trasferito e dissipato nelle implementazioni SFP e SFP+. Nelle apparecchiature di rete compatte, questi effetti termici diventano sempre più importanti con l'aumentare della densità delle porte e la riduzione dei margini di raffreddamento.

Meccanismi di trasferimento del calore all'interno degli assemblaggi SFP a gabbia

Le prestazioni termiche degli assemblaggi Cage SFP sono determinate da molteplici meccanismi di trasferimento del calore che operano simultaneamente all'interno di un ambiente confinato ad alta densità. Ciascun meccanismo contribuisce in modo diverso alla distribuzione, al trasferimento e, in definitiva, alla rimozione del calore dalla regione del ricetrasmettitore.

Nelle applicazioni pratiche, questi meccanismi non funzionano in modo isolato, ma interagiscono con il flusso d'aria del telaio e le strutture metalliche della gabbia per stabilizzare la temperatura complessiva del sistema.

Questi meccanismi, nel loro insieme, determinano l'efficacia con cui le strutture Cage SFP sono in grado di stabilizzare la distribuzione della temperatura attraverso porte ottiche densamente popolate.

Progettazione di gabbie metalliche come elemento di gestione termica

La struttura metallica degli assemblaggi Cage SFP svolge un ruolo significativo nella stabilizzazione termica grazie alla sua capacità di distribuire e bilanciare il calore su una superficie più ampia. Pur non essendo un componente di raffreddamento attivo, la struttura a gabbia funge da intermediario termico tra il modulo ricetrasmettitore e lo chassis del sistema.

I principali contributi termici della progettazione della gabbia metallica includono:

• Diffusione del calore attraverso superfici metalliche conduttive
• Stabilizzazione dei picchi di temperatura localizzati in prossimità dei moduli ad alta potenza
• Accoppiamento termico migliorato tra la gabbia e gli strati del PCB collegati a massa.
• Riduzione della resistenza termica nella regione di interfaccia del modulo

Queste caratteristiche contribuiscono a prevenire la formazione di gradienti di temperatura estremi all'interno di cluster di porte densamente popolati. Nei sistemi di rete ad alta velocità, anche lievi squilibri termici possono influire sulle prestazioni ottiche, rendendo questa regolazione termica passiva particolarmente preziosa.

Ottimizzazione del flusso d'aria intorno alle porte SFP

La gestione del flusso d'aria è un fattore critico per il mantenimento di condizioni termiche stabili nelle implementazioni SFP e SFP+, soprattutto nelle piattaforme di switching ad alta densità. Le strutture a gabbia degli SFP influenzano i modelli di flusso d'aria definendo la geometria fisica attraverso cui deve passare l'aria di raffreddamento.

Nei sistemi ben ottimizzati, il flusso d'aria viene guidato in modo da massimizzare l'efficienza di rimozione del calore attraverso tutte le porte attive.

Le principali considerazioni relative al flusso d'aria includono:

• Allineamento del flusso d'aria da davanti a dietro nella progettazione dello chassis dello switch
• Spazio adeguato tra le gabbie SFP adiacenti per ridurre l'ostruzione del flusso d'aria
• Aperture di ventilazione nelle strutture a gabbia per favorire il raffreddamento convettivo.
• Coordinamento con il posizionamento delle ventole a livello di sistema e le zone di pressione

Quando questi fattori sono correttamente allineati, gli assemblaggi Cage SFP contribuiscono a creare canali di flusso d'aria prevedibili che migliorano le prestazioni di raffreddamento complessive. Tuttavia, in configurazioni mal progettate, l'ostruzione del flusso d'aria può portare all'accumulo di calore e alla formazione di punti caldi localizzati.

? Design Features That Enhance EMI and Thermal Shielding Performance

Le prestazioni dei moduli SFP a gabbia in termini di soppressione delle interferenze elettromagnetiche (EMI) e controllo termico sono in gran parte determinate dalla loro progettazione strutturale e dalla scelta dei materiali. Nei sistemi di rete ad alta velocità, anche piccole variazioni nella geometria della gabbia, nella qualità della messa a terra o nella selezione dei materiali possono influire significativamente sull'integrità del segnale e sulla dissipazione del calore. Di conseguenza, i moderni design dei moduli SFP a gabbia integrano molteplici caratteristiche ottimizzate che lavorano in sinergia per migliorare il contenimento elettromagnetico e la stabilità termica in condizioni operative di elevata densità di traffico.

Questi miglioramenti non sono isolati, ma fanno parte di un approccio progettuale coordinato che bilancia prestazioni elettriche, durata meccanica ed efficienza termica.

Selezione dei materiali per la produzione di SFP a gabbia

La scelta del materiale è uno dei fattori più importanti che influenzano sia l'efficacia della schermatura EMI sia il comportamento termico. La conduttività, la durabilità e il trattamento superficiale dei materiali della gabbia influiscono direttamente sulla capacità di contenimento dell'energia elettromagnetica e sull'efficienza di dissipazione del calore.

Le caratteristiche comuni dei materiali includono:

• Elevata conduttività elettrica per un'efficace riflessione delle interferenze elettromagnetiche e per la messa a terra.
• Rigidità meccanica per mantenere la stabilità strutturale durante ripetuti cicli di inserimento.
• Resistenza alla corrosione per un'affidabilità operativa a lungo termine
• Rivestimento superficiale per migliorare le prestazioni di contatto e la protezione dall'ossidazione.

I materiali ingegneristici tipicamente utilizzati nella costruzione dei Cage SFP includono acciaio inossidabile e leghe nichelate, che offrono un buon equilibrio tra efficienza di schermatura e resistenza meccanica. Nei sistemi ad alta densità, la scelta del materiale influenza anche il comportamento di propagazione termica, poiché i materiali più conduttivi contribuiscono a distribuire il calore in modo più uniforme sull'interfaccia del telaio.

Tecnologie di schermatura avanzate

I moderni design Cage SFP incorporano meccanismi di controllo elettromagnetico avanzati che vanno oltre la semplice funzionalità di un involucro metallico. Questi miglioramenti sono focalizzati sul miglioramento della continuità di messa a terra, sulla riduzione dei percorsi di dispersione e sulla minimizzazione delle interferenze in ambienti con porte molto densamente popolate.

Le principali tecnologie di schermatura includono:

• Strutture di messa a terra multipunto che riducono l'impedenza e migliorano il drenaggio delle interferenze elettromagnetiche.
• Contatti a molla progettati con precisione per garantire una continuità elettrica stabile
• Geometria della gabbia ottimizzata per ridurre al minimo le fessure di dispersione elettromagnetica.
• Funzionalità integrate di soppressione delle interferenze elettromagnetiche (EMI) in corrispondenza di giunzioni e saldature meccaniche.

Ciascuna di queste tecnologie migliora la capacità della gabbia di contenere il rumore ad alta frequenza generato dai ricetrasmettitori e dalle tracce dei circuiti stampati nelle vicinanze. La messa a terra multipunto è particolarmente importante nei sistemi ad alta velocità, in quanto previene guasti di messa a terra localizzati che possono compromettere le prestazioni complessive della schermatura.

Innovazioni nella progettazione termica

Le prestazioni termiche nei sistemi Cage SFP sono sempre più influenzate da innovazioni strutturali che migliorano la dissipazione del calore e l'efficienza del flusso d'aria. Con la continua miniaturizzazione delle apparecchiature di rete, che si traducono in un numero maggiore di porte e velocità di trasmissione più elevate, i vincoli termici sono diventati un aspetto centrale nella progettazione.

Le principali innovazioni in materia di progettazione termica includono:

• Strutture a gabbia ventilate che favoriscono un flusso d'aria controllato attraverso le zone portuali.
• Geometrie della gabbia ottimizzate, progettate per ridurre l'ostruzione del flusso d'aria.
• Configurazioni metalliche che dissipano il calore e migliorano la distribuzione termica sulle superfici.
• Migliore integrazione con i sistemi di raffreddamento a livello di chassis per una migliore dissipazione del calore.

Queste innovazioni contribuiscono a ridurre l'accumulo termico localizzato, in particolare nei pannelli frontali degli interruttori ad alta densità, dove il flusso d'aria è spesso limitato. I modelli di ventilazione all'interno dell'involucro sono progettati con cura per bilanciare i requisiti di schermatura EMI con le esigenze di flusso d'aria termico, garantendo che nessuna delle due funzioni comprometta l'altra.

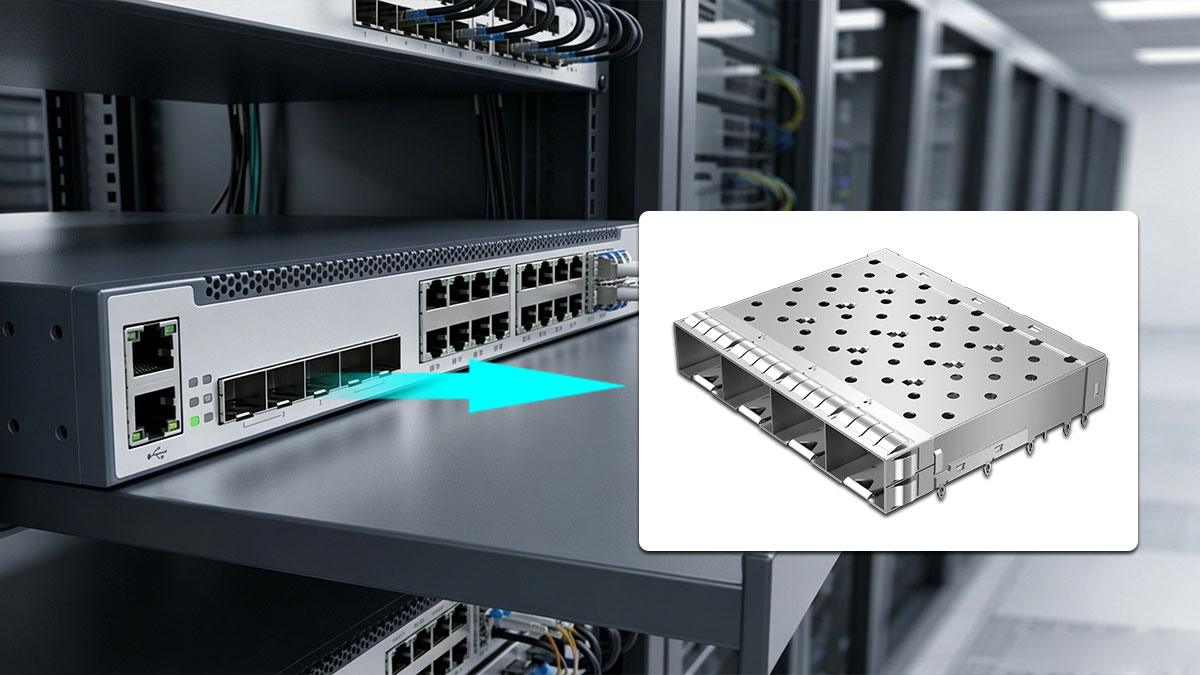

? Best Practices for Maximizing Cage SFP Shielding Performance

Per massimizzare le prestazioni di schermatura dei moduli Cage SFP è necessaria un'attenzione coordinata alla messa a terra elettrica, al layout del PCB, all'installazione meccanica e alla progettazione del flusso d'aria del sistema. Negli ambienti di rete ad alta velocità, il controllo delle interferenze elettromagnetiche (EMI) e la stabilità termica sono strettamente interconnessi, il che significa che anche piccole decisioni di progettazione o implementazione possono influenzare significativamente l'integrità del segnale e l'affidabilità a lungo termine. Una corretta implementazione garantisce che gli assemblaggi Cage SFP offrano prestazioni costanti anche in configurazioni con porte dense e carichi di traffico elevati.

Considerazioni sulla progettazione a livello di PCB e di sistema

Le prestazioni ottimali dei moduli SFP con gabbia iniziano a livello del PCB, dove la struttura di messa a terra, l'instradamento del segnale e il posizionamento dei connettori determinano direttamente il comportamento in termini di interferenze elettromagnetiche (EMI). Una progettazione inadeguata del circuito stampato può indebolire anche le strutture con gabbia meglio progettate, mentre layout ottimizzati ne migliorano l'efficacia di schermatura.

Le principali considerazioni a livello di PCB e di sistema includono:

• Integrazione solida del piano di massa al di sotto delle regioni della gabbia SFP
• Instradamento dei segnali breve e controllato per ridurre le aree di loop
• Cuciture via corrette attorno ai punti di montaggio della gabbia per garantire la continuità della messa a terra.
• Posizionamento strategico delle corsie ad alta velocità lontano dai circuiti elettrici rumorosi

Queste pratiche di progettazione contribuiscono a minimizzare l'accoppiamento elettromagnetico e a garantire una messa a terra di riferimento stabile tra la gabbia e il PCB. In particolare, la tecnica di giunzione dei via rinforza la connessione tra la gabbia e il piano di massa, riducendo l'impedenza e migliorando il contenimento delle interferenze elettromagnetiche (EMI) per i segnali ad alta frequenza.

Raccomandazioni per l'installazione e la manutenzione

Una corretta installazione e una manutenzione continua sono fondamentali per preservare nel tempo la schermatura e le prestazioni termiche dei moduli Cage SFP. Anche un minimo disallineamento meccanico o una contaminazione possono compromettere la qualità del contatto di messa a terra e ridurre l'efficacia della soppressione delle interferenze elettromagnetiche.

Le principali prassi operative includono:

• Garantire il corretto allineamento durante l'inserimento del modulo SFP per mantenere il pieno contatto con la gabbia.
• Ispezione periodica delle molle a molla e dei punti di messa a terra per verificare l'eventuale presenza di usura o deformazione.
• Mantenere le aree dei connettori libere da polvere e ossidazione.
• Monitoraggio di eventuali segni di allentamento meccanico in ambienti ad alta vibrazione

Questi passaggi contribuiscono a mantenere una continuità elettrica stabile tra la gabbia e il modulo ricetrasmettitore. Nei sistemi ad alta affidabilità, una manutenzione costante è essenziale per prevenire il graduale degrado delle prestazioni di schermatura, che altrimenti potrebbe passare inosservato fino alla comparsa di problemi di segnale.

Strategie di implementazione per ambienti ad alta densità

Gli ambienti di rete ad alta densità sottopongono a stress aggiuntivo sia i sistemi di contenimento delle interferenze elettromagnetiche (EMI) che quelli di gestione termica. Con l'aumentare del numero di porte, i moduli SFP Cage devono operare a distanza ravvicinata, incrementando il rischio di accoppiamento elettromagnetico e di restrizione del flusso d'aria.

Le strategie di implementazione efficaci includono:

• Ottimizzazione della spaziatura delle porte per ridurre le interferenze elettromagnetiche e termiche tra le gabbie adiacenti
• Progettazione di percorsi di flusso d'aria dalla parte anteriore a quella posteriore per migliorare l'efficienza di dissipazione del calore.
• Raggruppamento strategico dei moduli ad alta potenza per bilanciare la distribuzione termica
• Utilizzo di sistemi di raffreddamento a livello di chassis che si allineano con i flussi d'aria della gabbia

Queste strategie contribuiscono a garantire che il rumore elettromagnetico sia confinato all'interno delle singole aree delle porte, mantenendo al contempo un'efficiente dissipazione del calore su tutto lo chassis. Nelle architetture di switch ad alta densità, il coordinamento del flusso d'aria è particolarmente importante, poiché una gestione inadeguata del raffreddamento può amplificare sia l'accumulo termico che la suscettibilità alle interferenze elettromagnetiche.

? Future Trends in Cage SFP EMI and Thermal Shielding

Le tecnologie di schermatura EMI e termica dei moduli Cage SFP si stanno evolvendo di pari passo con il continuo aumento della larghezza di banda di rete, della densità delle porte e della complessità dell'integrazione di sistema. Con l'avanzamento delle velocità di trasmissione dati verso 25G, 50G e oltre, in formati compatti, il controllo elettromagnetico e la gestione termica diventano sempre più strettamente interconnessi sia a livello di componente che di sistema. Si prevede che i futuri progetti di moduli Cage SFP si concentreranno su una schermatura più efficiente, percorsi di dissipazione del calore migliorati e una maggiore integrazione con il monitoraggio intelligente del sistema.

Crescente richiesta di reti ottiche ad alta velocità

Il passaggio a reti ottiche ad alta velocità sta sottoponendo le strutture Cage SFP a uno stress significativamente maggiore, in particolare in termini di contenimento delle interferenze elettromagnetiche e gestione della densità termica. Con l'aumento delle frequenze di segnalazione, le emissioni elettromagnetiche diventano più complesse e più difficili da isolare utilizzando le tecniche di schermatura convenzionali.

I principali fattori che influenzeranno i requisiti futuri includono:

• L'aumento delle velocità di trasmissione dei dati, che incrementa le emissioni elettromagnetiche ad alta frequenza,
• Una maggiore densità di porte porta a effetti di accoppiamento tra porte più intensi.
• Riduzione dei margini di rumore negli schemi di modulazione ottica avanzata
• Maggiore consumo energetico per ricetrasmettitore in formati compatti.

Queste condizioni richiedono che i sistemi Cage SFP si evolvano da semplici strutture di schermatura passiva verso ambienti elettromagnetici più ottimizzati. Allo stesso tempo, vincoli termici più stringenti esigono una migliore dissipazione del calore e un coordinamento del flusso d'aria più efficace a livello della gabbia.

Materiali emergenti e tecnologie di schermatura

Si prevede che i progressi nella scienza dei materiali giocheranno un ruolo centrale nel migliorare le prestazioni dei Cage SFP, in particolare negli ambienti in cui le tradizionali gabbie metalliche presentano limitazioni in termini di peso, bilanciamento della conduttività e comportamento termico. Sono in fase di sviluppo nuovi approcci di schermatura per migliorare sia l'attenuazione delle interferenze elettromagnetiche (EMI) che l'efficienza di dissipazione del calore.

Tra le principali tecnologie emergenti si annoverano:

• Rivestimenti conduttivi avanzati che migliorano la riflessione delle interferenze elettromagnetiche a livello superficiale.
• Compositi metallici leggeri con conduttività termica migliorata
• Strutture di schermatura multistrato per un migliore isolamento elettromagnetico
• Materiali di contatto con superficie ingegnerizzata che riducono la resistenza di messa a terra

Queste innovazioni mirano a migliorare le prestazioni di schermatura senza aumentare la complessità meccanica o ridurre l'efficienza del flusso d'aria. La maggiore conduttività dei materiali contribuisce inoltre a una migliore diffusione termica sulle superfici della gabbia, riducendo i punti caldi localizzati nelle configurazioni ad alta densità.

Monitoraggio e ottimizzazione termica basati sull'intelligenza artificiale

La gestione intelligente dei sistemi sta diventando una componente sempre più importante del controllo termico negli ambienti di rete ad alta densità. Anziché affidarsi esclusivamente al raffreddamento passivo e a configurazioni a flusso d'aria fisso, si prevede che i sistemi futuri integreranno il monitoraggio in tempo reale e l'ottimizzazione termica adattiva.

Le principali capacità che stanno emergendo in questo ambito includono:

• Monitoraggio della temperatura in tempo reale a livello di singola gabbia e di porta
• Modellazione termica predittiva basata sul carico di traffico e sul consumo energetico
• Regolazione dinamica della velocità della ventola per una distribuzione ottimale del flusso d'aria.
• Rilevamento automatico dei punti caldi termici su array SFP densi

Questi sistemi intelligenti contribuiscono a mantenere condizioni operative stabili, rispondendo dinamicamente alle variazioni del carico di lavoro e delle condizioni ambientali. In combinazione con i design termici migliorati di Cage SFP, consentono un controllo più preciso della distribuzione del calore e dell'efficienza di raffreddamento del sistema.

? Conclusione

Il modulo Cage SFP svolge un ruolo fondamentale nelle moderne reti ad alta velocità, combinando supporto meccanico con un'efficace schermatura EMI e capacità di gestione termica. Grazie alla sua struttura a gabbia metallica, al design di messa a terra e alla geometria che influenza il flusso d'aria, contribuisce a mantenere l'integrità del segnale e temperature operative stabili nelle implementazioni SFP e SFP+. Con l'aumento della velocità e della densità dei sistemi di rete, l'importanza del controllo integrato delle interferenze elettromagnetiche e della dissipazione del calore nei moduli Cage SFP diventa sempre più cruciale per l'affidabilità e le prestazioni della rete a lungo termine.

Le principali considerazioni derivanti dalla progettazione della schermatura EMI e termica del modulo Cage SFP possono essere riassunte come segue:

• Le strutture SFP a gabbia forniscono sia protezione fisica che contenimento elettromagnetico per i ricetrasmettitori ottici.
• La schermatura EMI si ottiene tramite involucri metallici con messa a terra, contatti a molla e percorsi elettrici a bassa impedenza.
• Le prestazioni termiche dipendono dalla conduzione del calore attraverso la gabbia, dall'ottimizzazione del flusso d'aria e dalla progettazione del sistema di raffreddamento a livello di sistema.
• Le implementazioni ad alta densità aumentano sia il rischio di accoppiamento EMI che il carico termico, richiedendo un'architettura della gabbia ottimizzata.
• La selezione dei materiali e la precisione della produzione influenzano direttamente l'efficacia della schermatura e la stabilità termica.

Questi punti evidenziano come il design Cage SFP funzioni come un elemento di controllo elettrico e termico combinato all'interno dell'hardware di rete moderno, piuttosto che come un componente meccanico autonomo.

Con l'evoluzione continua delle infrastrutture di rete verso una maggiore larghezza di banda e una maggiore densità di porte, il ruolo dei moduli SFP con alloggiamento (Cage SFP) nel mantenimento di prestazioni EMI stabili e di un comportamento termico efficiente diventa ancora più importante. La scelta di soluzioni con alloggiamento ben progettate contribuisce a garantire prestazioni di sistema costanti in ambienti esigenti in cui l'integrità del segnale e la gestione termica sono fondamentali.

Per componenti di interconnessione ottica di alta qualità e soluzioni Cage SFP progettate per i moderni sistemi di rete, ulteriori risorse tecniche e opzioni di prodotto sono disponibili tramite LINK-PP Negozio ufficiale.
